ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ NT 401 Ap L Kärcher

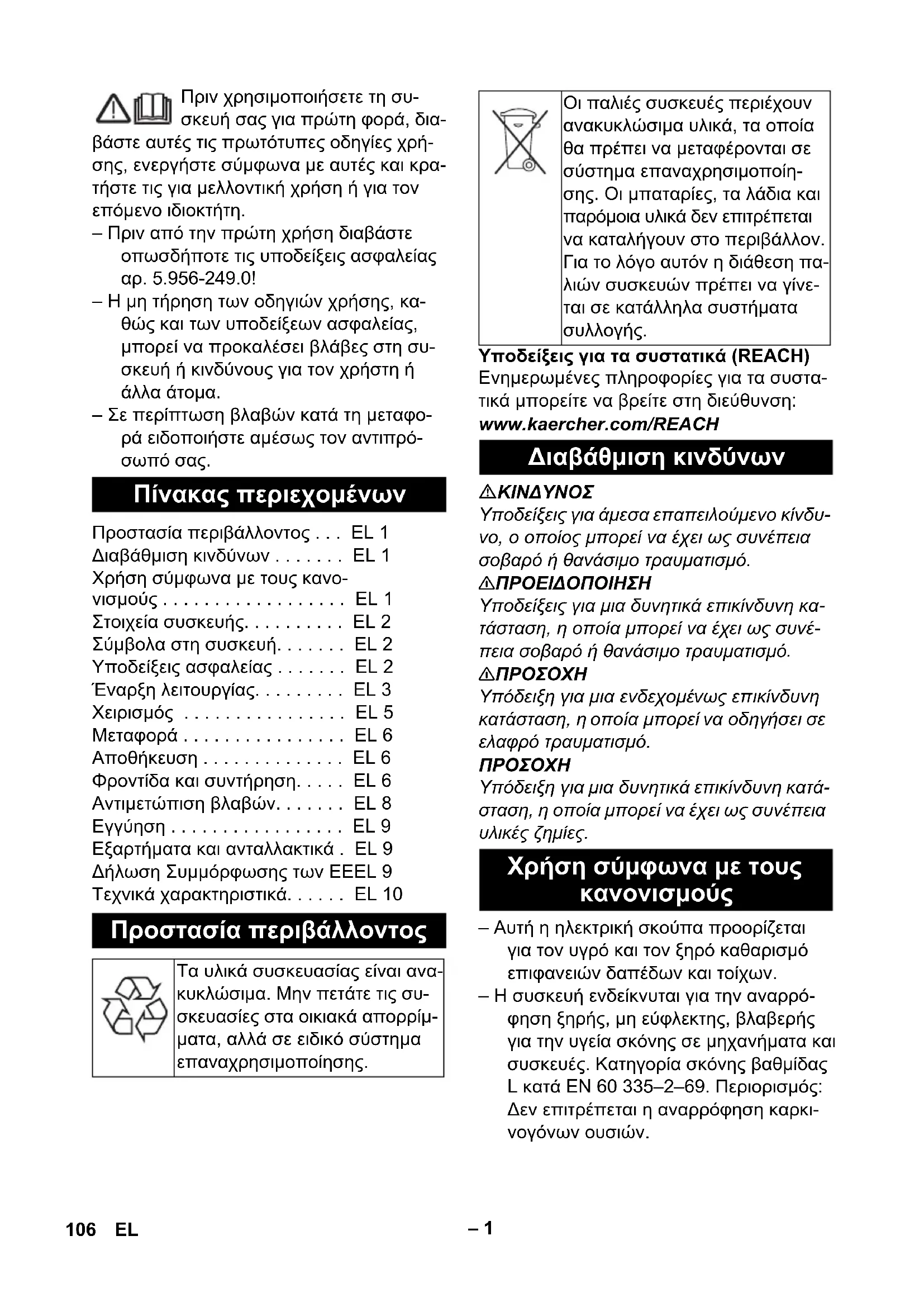

Ap Te L Osa-nro Johdon pituus EU 6.650-867.0 7,5 m GB 6.650-986.0 7,5 m CH 6.650-984.0 7,5 m AU 6.650-985.0 7,5 m 105FI– 1 Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. – Πριν από την πρώτη χρήση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.956-249.0! – Η μη τήρηση των οδηγιών χρήσης, κα- θώς και των υποδείξεων ασφαλείας, μπορεί να προκαλέσει βλάβες στη συ- σκευή ή κινδύνους για τον χρήστη ή άλλα άτομα. – Σε περίπτωση βλαβών κατά τη μεταφο- ρά ειδοποιήστε αμέσως τον αντιπρό-

Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδείξεις για μια δυνητικά επικίνδυνη κα- τάσταση, η οποία μπορεί να έχει ως συνέ- πεια σοβαρό ή θανάσιμο τραυματισμό

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

Υπόδειξη για μια δυνητικά επικίνδυνη κατά- σταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες. – Αυτή η ηλεκτρική σκούπα προορίζεται για τον υγρό και τον ξηρό καθαρισμό επιφανειών δαπέδων και τοίχων. – Η συσκευή ενδείκνυται για την αναρρό- φηση ξηρής, μη εύφλεκτης, βλαβερής για την υγεία σκόνης σε μηχανήματα και συσκευές. Κατηγορία σκόνης βαθμίδας L κατά EN 60 335–2–69. Περιορισμός: Δεν επιτρέπεται η αναρρόφηση καρκι- νογόνων ουσιών. Πίνακας περιεχομένων Προστασία περιβάλλοντος . . . EL 1 Διαβάθμιση κινδύνων . . . . . . . EL 1 Χρήση σύμφωνα με τους κανο- νισμούς . . . . . . . . . . . . . . . . . . EL 1 Στοιχεία συσκευής. . . . . . . . . . EL 2 Σύμβολα στη συσκευή. . . . . . . EL 2 Υποδείξεις ασφαλείας . . . . . . . EL 2 Έναρξη λειτουργίας. . . . . . . . . EL 3 Χειρισμός . . . . . . . . . . . . . . . . EL 5 Μεταφορά . . . . . . . . . . . . . . . . EL 6 Αποθήκευση . . . . . . . . . . . . . . EL 6 Φροντίδα και συντήρηση. . . . . EL 6 Αντιμετώπιση βλαβών. . . . . . . EL 8 Εγγύηση . . . . . . . . . . . . . . . . . EL 9 Εξαρτήματα και ανταλλακτικά . EL 9 Δήλωση Συμμόρφωσης των ΕEEL 9 Τεχνικά χαρακτηριστικά. . . . . . EL 10 Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Μην πετάτε τις συ- σκευασίες στα οικιακά απορρίμ- ματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίη- σης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση πα- λιών συσκευών πρέπει να γίνε- ται σε κατάλληλα συστήματα

Διαβάθμιση κινδύνων Χρήση σύμφωνα με τους κανονισμούς 106 EL– 2 – Η συσκευή αυτή προορίζεται για επαγ- γελματική χρήση, π.χ. σε ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, κα- ταστήματα, γραφεία και εταιρείες ενοικι-

1 Ηλεκτρόδια 2Στόμιο αναρρόφησης 3 Εύκαμπτος σωλήνας αναρρόφησης 4 Άγκιστρο ελαστικού σωλήνα 5 Ασφάλεια της λαβής ώθησης (μόνο NT 50/1) 6Ακροφύσιο αρμών 7 Έξοδος αέρα, αέρας εργασίας 8 Κεφαλή αναρρόφησης 9 Ασφάλιση της κεφαλής αναρρόφησης 10 Κοίλωμα χειρολαβής 11 Δοχείο ρύπων 12 Τροχίσκος οδήγησης 13 Χειρολαβή (μόνο NT 50/1) 14 Είσοδος αέρα, αέρας ψύξης κινητήρα 15 Μπεκ δαπέδου 16 Σωλήνας αναρρόφησης 17 Στοπ για εργαλειοθήκη 18 Λαστιχένια μούφα, βιδωτή 19 Θηλιά στερέωσης 20 Κάλυμμα φίλτρου 21 Λαβή μεταφοράς 22 Ρυθμιστής αναρροφητικής ισχύος (χω- ρίς διαβαθμίσεις) 23 Προσαρμογέας εργαλείων (μόνο Tact Te L) 24 Λαβή ώθησης (μόνο NT 50/1) 25 Επαφέας καθαρισμού φίλτρου 26 Περιστροφικός διακόπτης 27 Πρίζα (μόνο Tact Te L) 28 Στήριγμα για ακροφύσιο δαπέδου 29 Εύκαμπτος σωλήνας αποστράγγισης (μόνο NT 50/1) 30 Στήριγμα για σωλήνα αναρρόφησης 31 Γάντζος καλωδίου (μόνο NT 50/1) 32 Γωνία σωλήνα 33 Καλώδιο τροφοδοσίας 34 Στήριγμα για καμπύλη (μόνο NT 30/1, NT 40/1) 35 Πλαίσιο φίλτρου 36 Επίπεδο πτυχωτό φίλτρο (PES) 37 Καθάρισμα φίλτρου 38 Πινακίδα τύπου

– Εάν ο ανακυκλούμενος αέρας επιστρέ- φει στο χώρο, τότε πρέπει να υπάρχει επαρκές ποσοστό ανανέωσης αέρα L. Προκειμένου να τηρούνται οι απαραίτη- τες οριακές τιμές, η ογκομετρική παρο-

επιστροφής επιτρέπεται να ανέρχε- ται το ανώτερο στο 50% της ογκομετρι- κής παροχής φρέσκου αέρα (όγκος χώ- ρου V

x ποσοστό ανανέωσης αέρα L

Χωρίς ιδιαίτερα μέτρα αερισμού ισχύει:

Στοιχεία συσκευής Σύμβολα στη συσκευή ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η συσκευή αυτή περι- έχει σκόνη βλαβερή για την υγεία Η εκκέ- νωση και η συντήρηση, συμπεριλαμβανο- μένης της αφαίρεσης της σακούλας σκό- νης, πρέπει να εκτελούνται μόνο από ειδι- κούς, οι οποίοι χρησιμοποιούν κατάλληλο προσωπικό εξοπλισμό προστασίας. Να μην ενεργοποιηθεί, πριν εγκατασταθεί ολό- κληρο το σύστημα φιλτραρίσματος. Λεπτό πτυχωτό φίλτρο (κυτ-

6.904-367.0 Επίπεδο πτυχωτό φίλτρο (PES) Κωδ. παραγγε-

6.907-662.0 Επίπεδο πτυχωτό φίλτρο (PTFE) Κωδ. παραγγε-

6.907-455.0 Υποδείξεις ασφαλείας 107EL– 3 – Χρήση της συσκευής και των υλικών, για τα οποία χρησιμοποιείται, συμπερι- λαμβανομένης της ασφαλούς διάθεσης των αναρροφούμενων υλικών μόνον από εκπαιδευμένο προσωπικό. – Η συσκευή αυτή περιέχει σκόνη βλαβε- ρή για την υγεία. Οι εργασίες εκκένωσης και συντήρησης, συμπεριλαμβανομένης της απόσυρσης των κάδων συλλογής σκόνης, επιτρέπεται να γίνονται μόνο

εξειδικευμένο προσωπικό, το οποίο φοράει τον κατάλληλο προστα- τευτικό εξοπλισμό. – Η συσκευή δεν επιτρέπεται να λειτουρ- γεί χωρίς το πλήρες σύστημα φιλτραρί-

– Λαμβάνετε υπόψη τους εφαρμοστέους κανόνες ασφαλείας για τα υπό επεξερ- γασία υλικά. – Για ασφαλή στήριξης της συσκευής εφαρμόστε το χειρόφρενο στον τροχό οδηγό. Όταν το χειρόφρενο είναι ανοι- κτό η συσκευή μπορεί να τεθεί σε ανεξέ- λεγκτη κίνηση. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κατά την αναρρόφηση δεν επιτρέπεται να απομακρύνεται ποτέ το επίπεδο πτυχωτό

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην προβαίνετε σε αναρρόφηση χωρίς το στοιχείο φίλτρου, διότι διαφορετικά θα προ- κληθεί βλάβη στον κινητήρα αναρρόφησης και παρουσιάζεται έτσι κίνδυνος για την

αυξημένης εκπομπής λεπτής

Μόνο για συσκευές με ενσωματωμένη

Οι γειωμένοι ρευματοδότες τροφοδοσίας διοχετεύουν τα ηλεκτροστατικά φορτία. Έτσι αποφεύγονται οι σπίθες και η υπερ- ροή ρεύματος των αγώγιμων εξαρτημάτων (προαιρετικά). – NT 30/1: Η συσκευή διαθέτει φιλτρόσα- κο από φλις με τάπα, κωδ. παραγγελίας 2.889-154.0 (5 τεμάχια). – NT 40/1, NT 50/1: Η συσκευή διαθέτει φιλτρόσακο από φλις με τάπα, κωδ. πα- ραγγελίας 2.889-155.0 (5 τεμάχια). Υπόδειξη: Με αυτή τη συσκευή μπορούν να αναρροφηθούν όλα τα είδη σκόνης έως την κατηγορία σκόνης L. Υπόδειξη: Η συσκευή ενδείκνυται για βιο- μηχανική χρήση ως ηλεκτρική σκούπα αναρρόφησης ξηρής, μη εύφλεκτης σκόνης με τιμές AGW από 1 mg/m

– Κατά την αναρρόφηση λεπτής σκόνης πρέπει να χρησιμοποιείται επιπλέον ένας φιλτρόσακος ή μια σακούλα απόρ- ριψης (ειδικό παρελκόμενο).

Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Τοποθετήστε την υφασμάτινη σακούλα

Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης.

Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Τοποθετήστε τη σακούλα απόρριψης (ειδικό παρελκόμενο). Περάστε τη σακούλα απόρριψης (ειδικό παρελκόμενο) πάνω από το δοχείο. Προσέξτε ώστε η γραμμή σημαδιού να βρίσκεται εντός του δοχείου και πως και οι δύο οπές αερισμού να είναι στο πίσω τοίχωμα του δοχείου. Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης. Έναρξη λειτουργίας Αντιστατικό σύστημα Ξηρή αναρρόφηση Τοποθέτηση της υφασμάτινης σακούλας φίλτρου Τοποθέτηση της σακούλας απόρριψης 108 EL– 4 Ισχύει μόνο για λεπτά πτυχωτά φίλτρα (κυτ-

Κατά την αλλαγή από υγρή σε ξηρή αναρρόφηση, προσέξτε τα ακόλουθα: Η αναρρόφηση ξηρής σκόνης όταν το στοι- χείο φιλτραρίσματος είναι υγρό μπορεί να επιβαρύνει το φίλτρο και να το αχρηστέψει. Αντικαταστήστε το υγρό φίλτρο πριν από τη χρήση με ένα στεγνό φίλτρο. Η αντικατάσταση του φίλτρου περιγρά- φεται στην ενότητα "Φροντίδα και συ-

Υπόδειξη: Σε περίπτωση διαρκούς υγρής αναρρόφησης, συνιστάται να χρησιμοποιή- σετε ένα επίπεδο πτυχωτό φίλτρο PES (βλ. συστήματα φίλτρου).

Κατά την υγρή αναρρόφηση δεν επιτρέπε- ται η αναρρόφηση σκόνης που είναι

Αποσυναρμολογήστε τη λωρίδα βουρ-

Τοποθετήστε τα λαστιχένια χείλη. Υπόδειξη: Η ανάγλυφη πλευρά του λαστι- χένιου χείλους πρέπει να είναι στραμμένη προς τα έξω.

Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Τραβήξτε προς τα πάνω και βγάλτε τον φιλτρόσακο κρατώντας τον από την ενί-

Κλείστε στεγανά τον φιλτρόσακο με την

Διαθέστε τη χρησιμοποιημένη υφασμά- τινη σακούλα φίλτρου σύμφωνα με τις νομικές διατάξεις. Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης. – Κατά την αναρρόφηση υγρών ρύπων πρέπει να αφαιρείται πάντοτε η υφα- σμάτινη σακούλα φίλτρου.

Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Ξεδιπλώστε προς τα πάνω τη σακούλα απόρριψης (ειδικό παρελκόμενο). Κλείστε στεγανά τη σακούλα απόρρι- ψης (ειδικό παρελκόμενο) με δεματικό καλωδίων κάτω από το άνοιγμα. Αφαιρέστε τη σακούλα απόρριψης (ειδι- κό παρελκόμενο). Απορρίψτε τη σακούλα απόρριψης (ει- δικό παρελκόμενο) σύμφωνα με τις νο- μικές διατάξεις. Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης. – Κατά την αναρρόφηση υγρών ρύπων πρέπει να απομακρύνετε πάντα τη σα- κούλα απόρριψης (ειδικός εξοπλισμός). Μόνο NT 50/1:

Αποστραγγίστε το ακάθαρτο νερό μέσω του εύκαμπτου σωλήνα απορροής. – Κατά την αναρρόφηση υγρών ακαθαρ- σιών με το ακροφύσιο επίπλων ή αρ- μών (προαιρετικό) ή όταν πρόκειται να αναρροφηθεί κυρίως νερό από δοχείο, συνιστούμε να μην χρησιμοποιείται ο επαφέας της λειτουργίας "Ημιαυτόμα- του καθαρισμού φίλτρου". – Όταν σημειωθεί η μέγιστη στάθμη υγρών, η συσκευή απενεργοποιείται

– Όταν πρόκειται για μη αγώγιμα υγρά (για παράδειγμα γαλάκτωμα τρυπα- νιών, λάδια και λίπη) δεν απενεργο- ποιείται η συσκευή όταν γεμίσει το δοχείο. Η στάθμη πλήρωσης πρέπει να ελέγχεται διαρκώς και να γίνεται εγκαίρως εκκένωση του δοχείου. Μετάβαση από υγρή σε ξηρή

Υγρή αναρρόφηση Εγκατάσταση πλαστικών χειλέων Αφαίρεση της υφασμάτινης σακούλας

Αφαίρεση της σακούλας απόρριψης Εκκένωση βρώμικου νερού

109EL– 5 – Μετά το πέρας της υγρής αναρρόφη- σης: Καθαρίστε το επίπεδο πτυχωτό φίλτρο με το σύστημα καθαρισμού φίλ- τρου. Καθαρίστε τα ηλεκτρόδια με μια βούρτσα. Καθαρίστε και στεγνώστε το δοχείο με ένα υγρό πανί.

Ο ελαστικός σωλήνας αναρρόφησης είναι εξοπλισμένος με σύστημα κουμπωτού συνδέσμου (Clip-System). Μπορούν να συνδεθούν όλα τα εξαρτήματα με ονομα- στικό πλάτος 35 mm. Συνδέστε το ρευματολήπτη στην πρίζα. Ενεργοποιήστε τη συσκευή από τον πε- ριστροφικό διακόπτη. Μόνο για συσκευές με ενσωματωμένη

Κίνδυνος τραυματισμού και βλάβης! Η πρί- ζα προορίζεται αποκλειστικά για την άμεση σύνδεση ηλεκτρικών εργαλείων στην ηλε- κτρική σκούπα. Δεν επιτρέπεται καμία άλλη χρήση της πρίζας. Συνδέστε το φις του ηλεκτρικού εργα- λείου με την ηλεκτρική σκούπα. Η ηλεκτρική σκούπα βρίσκεται στην κα- τάσταση αναμονής. Ενεργοποιήστε τη συσκευή από τον πε- ριστροφικό διακόπτη. Υπόδειξη: Η ηλεκτρική σκούπα ενεργοποι- είται και απενεργοποιείται αυτόματα με το ηλεκτρικό εργαλείο. Υπόδειξη: Η ηλεκτρική σκούπα ενεργοποι- είται με καθυστέρηση 0,5 δευτερολέπτων και απενεργοποιείται με καθυστέρηση 15 δευτερολέπτων. Υπόδειξη: Στοιχεία ισχύος σύνδεσης ηλε- κτρικών εργαλείων, βλ. Τεχνικά χαρακτηρι-

Αφαιρέστε τη γωνία του ελαστικού σω- λήνα αναρρόφησης. Συναρμολογήστε τον προσαρμογέα ερ- γαλείου στον ελαστικό σωλήνα αναρρό-

Συνδέστε τον προσαρμογέα εργαλείου στο ηλεκτρικό εργαλείο. Υπόδειξη: Η ενεργοποίηση του καθαρι- σμού φίλτρου ανά 5-10 λεπτά αυξάνει τη δι- άρκεια ζωής του επίπεδου πτυχωτού φίλ-

Υπόδειξη: Η ενεργοποίηση του ημιαυτόμα- του καθαρισμού φίλτρου είναι δυνατή μόνον όταν η συσκευή είναι ενεργοποιημένη. Πατήστε τον επαφέα ημιαυτόματου κα- θαρισμού του φίλτρου 5 φορές. Το επί- πεδο πτυχωτό φίλτρο καθαρίζεται με ρεύμα αέρα (παλμικός ήχος).

Ισχυρός καθαρισμός (για πολύ λερωμέ- νο λεπτό πτυχωτό φίλτρο): Κλείστε τον αγωγό αναρρόφησης και τον καμπυλο- σωλήνα με το χέρι και πιέστε 5x το πλή- κτρο ημιαυτόματου καθαρισμού φίλ- τρου, κατά την ενεργοποίηση της συ-

Ενεργοποιήστε τον επαφέα ημιαυτόμα- του καθαρισμού του φίλτρου 5 φορές. Απενεργοποιήστε τη συσκευή από τον περιστροφικό διακόπτη. Βγάλτε το ρευματολήπτη. Αδειάστε τον κάδο. Καθαρίστε τη συσκευή εσωτερικά και εξωτερικά με αναρρόφηση και σκούπι- σμα με ένα υγρό πανί. Μόνο NT 50/1: Χαλαρώστε την ασφάλεια της λαβής ώθησης και προσαρμόστε τη λαβή. Σύνδεσμος κλιπ

Ενεργοποίηση της μηχανής Εργασία με ηλεκτρικά εργαλεία Ημιαυτόματος καθαρισμός του

Απενεργοποίηση της μηχανής Έπειτα από κάθε λειτουργία Άνοιγμα/κλείσιμο της λαβής

Φυλάξτε το σωλήνα αναρρόφησης και το καλώδιο τροφοδοσίας σύμφωνα με τις εικόνες. Τοποθετήστε τη συσκευή σε στεγνό χώρο και ασφαλίστε την ώστε να μην μπορεί να χρησιμοποιηθεί από αναρ- μόδια άτομα.

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της

Βγάλτε το σωλήνα αναρρόφησης με το ακροφύσιο δαπέδου από το στήριγμα. Για να μεταφέρετε τη συσκευή, κρατή- στε την από τη λαβή μεταφοράς και το σωλήνα αναρρόφησης, και όχι από τη λαβή ώθησης. Κατά τη μεταφορά με οχήματα, ασφαλί- στε τη συσκευή έναντι ενδεχόμενης ολί- σθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα. Οι μηχανές ελέγχου σκόνης είναι συστήμα- τα ασφαλείας για την πρόληψη ή αποφυγή κινδύνων υπό την έννοια του BGV A1. – Για να γίνει συντήρηση της συσκευής από το χρήστη, η συσκευή πρέπει να αποσυναρμολογηθεί, να καθαριστεί και να συντηρηθεί, εφόσον αυτό είναι δυνα- τό να γίνει, χωρίς να προκληθεί κατά τη συντήρηση κίνδυνος για το προσωπικό συντήρησης και για άλλα άτομα. Πριν από την αποσυναρμολόγηση πρέπει να ληφθούν τα κατάλληλα μέτρα προστα- σίας που περιλαμβάνουν και απολύ- μανση. Πρέπει να ληφθούν κατάλληλα μέτρα πρόληψης για εξαερισμό με φιλ- τράρισμα στο χώρο όπου αποσυναρ- μολογείται η συσκευή, να γίνει καθαρι- σμός των επιφανειών συντήρησης και να υπάρχει κατάλληλη προστασία του προσωπικού. – Το εξωτερικό της συσκευής θα πρέπει να καθαριστεί από τοξικές ουσίες με αναρρόφηση σκόνης και να σκουπιστεί καλά, ή να γίνει επεξεργασία του με στε- γανοποιητικό μέσο, πριν απομακρυνθεί από την επικίνδυνη περιοχή. Όλα τα εξαρτήματα της συσκευής πρέπει να θεωρούνται ακάθαρτα, όταν απομακρύ- νονται από την επικίνδυνη περιοχή. Να λαμβάνονται τα κατάλληλα μέτρα για να μην διαφύγει η σκόνη. – Κατά την εκτέλεση των εργασιών συ- ντήρησης και επισκευής πρέπει να πε- ταχτούν όλα τα ακάθαρτα αντικείμενα που δεν καθαρίστηκαν ικανοποιητικά. Παρόμοια αντικείμενα πρέπει να απορ- ρίπτονται σε αδιαπέραστες από την υγρασία σακούλες, σύμφωνα με τους ισχύοντες κανονισμούς για τη διάθεση παρόμοιων απορριμμάτων. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα συστήματα ασφαλείας για την πρόληψη κινδύνων πρέπει να συντηρούνται τακτικά. Αυτό σημαίνει ότι τουλάχιστον μία φορά το χρόνο πρέπει να ελέγχονται από τον κατα- σκευαστή ή από αρμόδιο άτομο σχετικά με την ασφαλή και άψογη λειτουργία τους. Θα πρέπει να ελέγχονται π.χ. η στεγανότητα της συσκευής, ή ενδεχόμενη φθορά του

Φροντίδα και συντήρηση 111EL– 7

Κίνδυνος βλάβης! Μην χρησιμοποιείτε για τον καθαρισμό σιλικονούχα μέσα περιποίη-

– Μπορείτε να εκτελείτε μόνοι σας εύκολες εργασίες συντήρησης και φροντίδας. – Η επιφάνεια της συσκευής και η εσωτε- ρική πλευρά του κάδου πρέπει να κα- θαρίζονται τακτικά με βρεγμένο πανί.

Κίνδυνος από σκόνη βλαβερή για την υγεία. Κατά τις εργασίες συντήρησης (π.χ. αλλαγή φίλτρου) φοράτε αναπνευστική μάσκα P2 ή ανώτερης κατηγορίας και ρουχισμό μιας

Ανοίξτε το κάλυμμα του φίλτρου. Βγάλτε έξω το πλαίσιο φίλτρου. Αφαιρέστε το επίπεδο πτυχωτό φίλτρο. Απορρίψτε το χρησιμοποιημένο λεπτό πτυχωτό φίλτρο σύμφωνα με τις νομι- κές διατάξεις. Απομακρύνετε τους ρύπους από την πλευρά του καθαρού αέρα. Καθαρίστε με ένα υγρό πανί το πλαίσιο του φίλτρου και την επιφάνεια επαφής του πλαισίου του φίλτρου. Τοποθετήστε το καινούριο επίπεδο πτυχωτό φίλτρο. Κατά την τοποθέτηση προσέξτε ώστε το λεπτό πτυχωτό φίλτρο να εφαρμόζει σωστά σε όλες τις πλευρές. Τοποθετήστε το πλαίσιο φίλτρου. Κλείστε το κάλυμμα του φίλτρου. Θα ακούσετε τον ήχο ασφάλισης.

Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Τραβήξτε προς τα πάνω και βγάλτε τον φιλτρόσακο κρατώντας τον από την ενί-

Κλείστε στεγανά τον φιλτρόσακο με την

Διαθέστε τη χρησιμοποιημένη υφασμά- τινη σακούλα φίλτρου σύμφωνα με τις νομικές διατάξεις. Τοποθετήστε τη νέα υφασμάτινη σα- κούλα φίλτρου. Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης.

Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Ξεδιπλώστε προς τα πάνω τη σακούλα απόρριψης (ειδικό παρελκόμενο). Κλείστε στεγανά τη σακούλα απόρρι- ψης (ειδικό παρελκόμενο) με δεματικό καλωδίων κάτω από το άνοιγμα. Αφαιρέστε τη σακούλα απόρριψης (ειδι- κό παρελκόμενο). Απορρίψτε τη σακούλα απόρριψης (ει- δικό παρελκόμενο) σύμφωνα με τις νο- μικές διατάξεις. Τοποθετήστε νέα σακούλα απόρριψης (ειδικό παρελκόμενο). Περάστε τη σακούλα απόρριψης (ειδικό παρελκόμενο) πάνω από το δοχείο. Προσέξτε ώστε η γραμμή σημαδιού να βρίσκεται εντός του δοχείου και πως και οι δύο οπές αερισμού να είναι στο πίσω τοίχωμα του δοχείου. Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης. Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Καθαρίστε τα ηλεκτρόδια με μια βούρ-

Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης. Αντικατάσταση του επίπεδου πτυχωτού φίλτρου Αντικατάσταση της υφασμάτινης σακούλας φίλτρου Αντικατάσταση της σακούλας

Καθαρισμός των ηλεκτροδίων 112 EL– 8

Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα. Υπόδειξη: Σε περίπτωση που εμφανιστεί κάποια βλάβη (π.χ. διάρρηξη φίλτρου), πρέπει να απενεργοποιηθεί αμέσως η συ- σκευή. Η βλάβη πρέπει να αντιμετωπιστεί πριν ενεργοποιηθεί ξανά η συσκευή. Ελέγξτε την πρίζα και την ασφάλεια της παροχής ρεύματος. Ελέγξτε το καλώδιο τροφοδοσίας, το φις, τα ηλεκτρόδια και ενδεχομένως την πρίζα της συσκευής. Θέστε τη συσκευή σε λειτουργία. Αδειάστε τον κάδο. Απενεργοποιήστε τη συσκευή, περιμέ- νετε 5 δευτερόλεπτα και ενεργοποιήστε την ξανά έπειτα από 5 δευτερόλεπτα. Καθαρίστε τα ηλεκτρόδια και τον ενδιά- μεσο χώρο των ηλεκτροδίων με μια

Απομακρύνετε τις εμπλοκές του ακρο- φυσίου αναρρόφησης, του σωλήνα αναρρόφησης, του ελαστικού σωλήνα αναρρόφησης ή του επίπεδου πτυχω- τού φίλτρου Αντικαταστήστε τη γεμάτη υφασμάτινη σακούλα φίλτρου. Αντικαταστήστε τη γεμάτη σακούλα απόρριψης (ειδικός εξοπλισμός). Πατήστε τον επαφέα ημιαυτόματου κα- θαρισμού του φίλτρου 5 φορές με ενερ- γοποιημένη τη συσκευή. Ασφαλίστε καλά το κάλυμμα φίλτρου. Αντικαταστήστε το επίπεδο πτυχωτό

Μόνο NT 50/1: Ελέγξτε τον ελαστικό σωλήνα απορρο- ής για τυχόν διαρροές.

Ελέγξτε/διορθώστε τη θέση συναρμο- λόγησης του επίπεδου πτυχωτού φίλ-

Αντικαταστήστε το επίπεδο πτυχωτό

Καθαρίστε τα ηλεκτρόδια και τον ενδιά- μεσο χώρο των ηλεκτροδίων με μια

Ελέγχετε συνεχώς τη στάθμη πλήρω- σης σε υγρό που δεν είναι ηλεκτρικά

Ο ελαστικός σωλήνας αναρρόφησης δεν είναι συνδεδεμένος. Ειδοποιήστε την υπηρεσία εξυπηρέτη- σης πελατών. Ειδοποιήστε την υπηρεσία εξυπηρέτη- σης πελατών. Αν δεν διορθωθεί η βλάβη, πρέπει να γί- νει έλεγχος της συσκευής από την υπη- ρεσία εξυπηρέτησης πελατών. Αντιμετώπιση βλαβών Η τουρμπίνα αναρρόφησης δεν

Η τουρμπίνα απενεργοποιείται Η τουρμπίνα αναρρόφησης δεν ενεργοποιείται μετά το άδειασμα

Η αναρροφητική ισχύς μειώνεται Διαρροή σκόνης κατά την

Ο αυτοματισμός απενεργοποίησης (υγρή αναρρόφηση) δεν ενεργοποιείται Ο ημιαυτόματος καθαρισμός του φίλτρου δεν λειτουργεί Ο ημιαυτόματος καθαρισμός του φίλτρου δεν απενεργοποιείται Ο ημιαυτόματος καθαρισμός φίλτρου δεν ενεργοποιείται Υπηρεσία εξυπηρέτησης πελατών 113EL– 9 Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβά- νουμε τη δωρεάν αποκατάσταση οποιασ- δήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευα- στικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδει- ξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησι- έστερη εξουσιοδοτημένη υπηρεσία τεχνι- κής εξυπηρέτησης πελατών μας. Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες για παρελκόμενα και ανταλ- λακτικά θα βρείτε στη διεύθυνση www.kaercher.com. Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή- ματος χωρίς προηγούμενη συνεννόηση

5.966-337 Οι υπογράφοντες ενεργούν κατ' εντολή του και με εξουσιοδότηση της διεύθυνσης της επιχείρησης. Υπεύθυνος τεκμηρίωσης: S. Reiser Alfred Karcher GmbH & Co. KG Alfred-Karcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212 Winnenden, 2018/01/01

Εξαρτήματα και ανταλλακτικά Δήλωση Συμμόρφωσης των

Προϊόν: Ηλεκτρική σκούπα υγρής και ξηρής αναρρόφησης Τύπος: 1.148-xxx Σχετικές οδηγίες των ΕE 2006/42/EK (+2009/127/EK) 2014/30/EE 2011/65/EE Εφαρμοσθέντα εναρμονισμένα πρότυπα EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Εφαρμοσθέντα εθνικά πρότυπα

Chief Executive Officer Head of Approbation 114 EL– 10 Τεχνικά χαρακτηριστικά NT 30/1 Ap L NT 40/1 Ap L NT 50/1 Ap L NT 30/1 Ap Te L NT 40/1 Ap Te L NT 50/1 Ap Te L Τάση ηλεκτρικού δι-

V 220-240 AU: 240 220-240 AU: 240 220-240 AU: 240 220-240 AU: 240 220-240 AU: 240 220-240 AU: 240 Συχνότητα Hz 1~ 50-60 1~ 50-60 1~ 50-60 1~ 50-60 1~ 50-60 1~ 50-60 Μέγ. ισχύς W 1380 1380 1380 1380 1380 1380 Ονομαστική ισχύς W 1200 1200 1200 1200 1200 1200 Χωρητικότητα κάδουl303951303951 Ποσότητα πλήρω-

l152335152335 Ποσότητα αέρα (μέγ.) m

/h 150 150 150 150 150 150 Υποπίεση (μέγ.) kPa (mbar) 23,0 (230) 23,0 (230) 23,0 (230) 23,0 (230) 23,0 (230) 23,0 (230) Τιμή ισχύος σύνδε- σης των ηλεκτρικών

Εμβαδόν επίπεδου πτυχωτού φίλτρου

0,6 0,6 0,6 0,6 0,6 0,6 Είδος προστασίας -- IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 Κατηγορία προστα-

II II II -- -- -- -- -- -- -- I I I Διάμετρος εύκα- μπτου σωλήνα αναρ-

mm 35 35 35 35 35 35 Μήκος ελαστικού σω- λήνα αναρρόφησης m 2,5 2,5 2,5 2,5 2,5 2,5 Μήκος x Πλάτος x

kg 11,8 12,4 18,3 11,8 12,4 18,3 Μετρούμενες τιμές κατά EN 60335-2-69 Επιτρεπόμενη στάθ- μη ηχητικής ισχύος L

dB(A)707070707070 Αβεβαιότητα K

dB(A)222222 Κραδασμοί στο χέρι/ στο βραχίονα m/s

0,2 0,2 0,2 0,2 0,2 0,2 Καλώδιο τρο- φοδοσίας δι-

Ap L Αριθ. ανταλλ. Μήκος καλωδί-

EU 6.650-866.0 7,5 m GB 6.650-980.0 7,5 m CH 6.650-978.0 7,5 m AU 6.650-979.0 7,5 m Καλώδιο τρο- φοδοσίας δι-

Ap Te L Αριθ. ανταλλ. Μήκος καλωδί-
