ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HD 10234 SX Plus Kärcher

dB(A) 87 Käyttöaineet Öljyn määrä l 1,2 Öljyn laatu SAE 90 Mitat ja painot Pituus x leveys x korkeus mm 560 x 500 x 1090 Paino ilman varusteita (SX) kg 66(68) Puhdistusainesäiliön tilavuus l 6 Poikkeuksen syy asetuksen (EU) 2019/1781 liitteen I osan 2 (12): j) mukaan 110 FI– 1 Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. βλ. διπλωμένη σελίδα 1 Πιστόλι ψεκασμού χειρός EASY!Force 2 Σκανδάλη 3 Μοχλός ασφαλείας 4 Ελαστικός σωλήνας υψηλής πίεσης EASY!Lock 5 Συγκράτηση πιστολέτου χειρός 6 Βαλβίδα ρύθμισης δόσης απορρυπα-

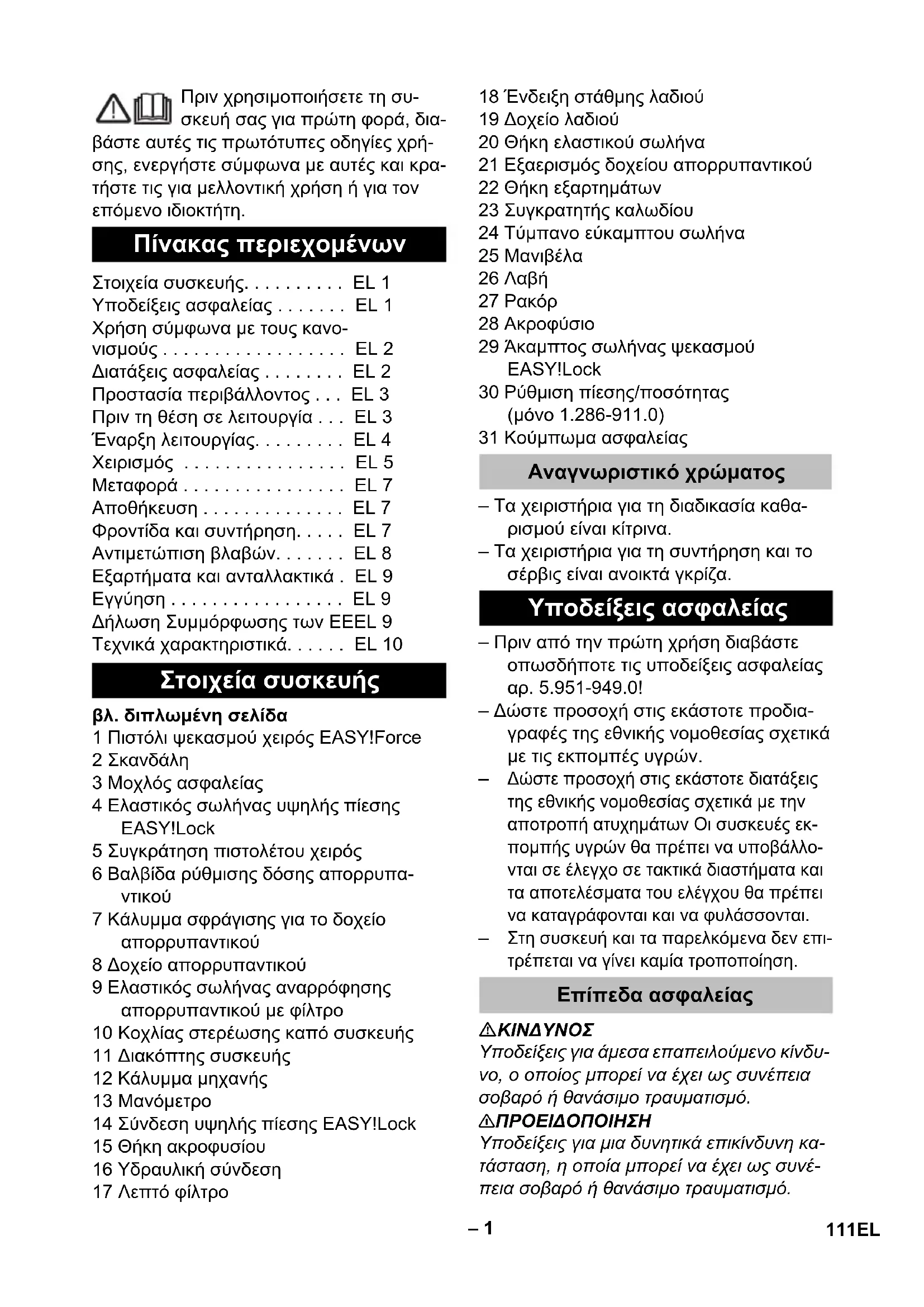

7 Κάλυμμα σφράγισης για το δοχείο απορρυπαντικού 8 Δοχείο απορρυπαντικού 9 Ελαστικός σωλήνας αναρρόφησης απορρυπαντικού με φίλτρο 10 Κοχλίας στερέωσης καπό συσκευής 11 Διακόπτης συσκευής 12 Κάλυμμα μηχανής 13 Μανόμετρο 14 Σύνδεση υψηλής πίεσης EASY!Lock 15 Θήκη ακροφυσίου 16 Υδραυλική σύνδεση 17 Λεπτό φίλτρο 18 Ένδειξη στάθμης λαδιού 19 Δοχείο λαδιού 20 Θήκη ελαστικού σωλήνα 21 Εξαερισμός δοχείου απορρυπαντικού 22 Θήκη εξαρτημάτων 23 Συγκρατητής καλωδίου 24 Τύμπανο εύκαμπτου σωλήνα 25 Μανιβέλα 26 Λαβή 27 Ρακόρ 28 Ακροφύσιο 29 Άκαμπτος σωλήνας ψεκασμού EASY!Lock 30 Ρύθμιση πίεσης/ποσότητας (μόνο 1.286-911.0) 31 Κούμπωμα ασφαλείας – Τα χειριστήρια για τη διαδικασία καθα- ρισμού είναι κίτρινα. – Τα χειριστήρια για τη συντήρηση και το σέρβις είναι ανοικτά γκρίζα. – Πριν από την πρώτη χρήση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.951-949.0! – Δώστε προσοχή στις εκάστοτε προδια- γραφές της εθνικής νομοθεσίας σχετικά με τις εκπομπές υγρών.

Δώστε προσοχή στις εκάστοτε διατάξεις της εθνικής νομοθεσίας σχετικά με την αποτροπή ατυχημάτων Οι συσκευές εκ- πομπής υγρών θα πρέπει να υποβάλλο- νται σε έλεγχο σε τακτικά διαστήματα και τα αποτελέσματα του ελέγχου θα πρέπει να καταγράφονται και να φυλάσσονται.

Στη συσκευή και τα παρελκόμενα δεν επι- τρέπεται να γίνει καμία τροποποίηση.

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδείξεις για μια δυνητικά επικίνδυνη κα- τάσταση, η οποία μπορεί να έχει ως συνέ- πεια σοβαρό ή θανάσιμο τραυματισμό. Πίνακας περιεχομένων Στοιχεία συσκευής. . . . . . . . . . EL 1 Υποδείξεις ασφαλείας . . . . . . . EL 1 Χρήση σύμφωνα με τους κανο- νισμούς . . . . . . . . . . . . . . . . . . EL 2 Διατάξεις ασφαλείας . . . . . . . . EL 2 Προστασία περιβάλλοντος . . . EL 3 Πριν τη θέση σε λειτουργία . . . EL 3 Έναρξη λειτουργίας. . . . . . . . . EL 4 Χειρισμός . . . . . . . . . . . . . . . . EL 5 Μεταφορά . . . . . . . . . . . . . . . . EL 7 Αποθήκευση . . . . . . . . . . . . . . EL 7 Φροντίδα και συντήρηση. . . . . EL 7 Αντιμετώπιση βλαβών. . . . . . . EL 8 Εξαρτήματα και ανταλλακτικά . EL 9 Εγγύηση . . . . . . . . . . . . . . . . . EL 9 Δήλωση Συμμόρφωσης των ΕEEL 9 Τεχνικά χαρακτηριστικά. . . . . . EL 10 Στοιχεία συσκευής Αναγνωριστικό χρώματος Υποδείξεις ασφαλείας Επίπεδα ασφαλείας 111EL– 2

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

Υπόδειξη για μια δυνητικά επικίνδυνη κατά- σταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες. Ο ψεκασμός με υψηλή πίεση μπορεί να αποδειχτεί επικίνδυ- νος σε περίπτωση μη προσήκουσας χρή- σης. Η δέσμη δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλε- κτρικό εξοπλισμό ή στην ίδια τη συσκευή. Σύμφωνα με τους ισχύοντες κανο- νισμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πό- σιμου νερού χωρίς διαχωριστή συ- στήματος. Να χρησιμοποιηθεί ένας κατάλ- ληλος διαχωριστής συστήματος της εταιρεί- ας KÄRCHER ή, εναλλακτικά, ένας διαχω- ριστής συστήματος κατά EN 12729 Τύπος BA. Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο.

Συνδέετε πάντα τον απομονωτή συστήμα- τος στην τροφοδοσία νερού και ποτέ απευ- θείας στη συσκευή. Η παρούσα συσκευή καθαρισμού υψηλής πίεσης να χρησιμοποιείται αποκλειστικά

– καθαρισμό με δέσμη χαμηλής πίεσης και απορρυπαντικό (π.χ. καθαρισμός μηχανημάτων, οχημάτων, οικοδομών, εργαλείων), – καθαρισμό με δέσμη υψηλής πίεσης χωρίς απορρυπαντικό (π.χ. καθαρι- σμός προσόψεων κτιρίων, ταρατσών, συσκευών κηπουρικής). Για την αφαίρεση δύσκολων ρύπων, συνι- στούμε ως πρόσθετο εξάρτημα τη φρέζα

Απαιτήσεις ποιότητας του νερού:

Ως μέσο υψηλής πίεσης να χρησιμοποιείται μόνο καθαρό νερό . Οι ρύποι προκαλούν πρόωρη φθορά και ιζηματογένεση στη συ-

Σε χρήση με ανακυκλωμένο νερό δεν πρέ- πει να υπάρξει υπέρβαση των ακόλουθων οριακών τιμών. Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία του χρήστη και δεν επιτρέ- πεται να τεθούν εκτός λειτουργίας ή να αγνοηθεί η λειτουργία τους. Κατά τη μείωση της ποσότητας νερού με το ρυθμιστή πίεσης/ποσότητας, ανοίγει η βαλ- βίδα υπερχείλισης και ένα μέρος του νερού Σύμβολα στην συσκευή Χρήση σύμφωνα με τους κανονισμούς Τιμή pH 6,5...9,5 ηλεκτρική αγωγιμότητα * Αγωγιμότητα φρέσκου νε- ρού +1200 µS/

υλικό επικάθισης ** < 0,5 mg/l υλικό φιλτραρίσματος *** < 50 mg/l Υδρογονάνθρακες < 20 mg/l Χλωρίδια < 300 mg/l Θειικό οξύ < 240 mg/l Ασβέστιο < 200 mg/l Ολική σκληρότητα < 28 °dH < 50 °TH < 500 ppm (mg CaCO

/l) Σίδηρος < 0,5 mg/l Μαγγάνιο < 0,05 mg/l Χαλκός < 2 mg/l Ενεργό χλώριο < 0,3 mg/l χωρίς δυσάρεστες οσμές

• Μέγιστο συνολικά 2000 µS/cm ** Όγκος δοκιμής 1 Ι, χρόνος δημιουργίας ιζήματος 30 λεπτά *** χωρίς διαβρωτικά υλικά Διατάξεις ασφαλείας Βαλβίδα υπερχείλισης με διακόπτη

112 EL– 3 επιστρέφει στην πλευρά αναρρόφησης της

Όταν αφήνετε ελεύθερη τη σκανδάλη του πιστολέτου χειρός, ο διακόπτης πίεσης απενεργοποιεί την αντλία και διακόπτεται η δέσμη υψηλής πίεσης. Μόλις τραβήξετε τη σκανδάλη, η αντλία τίθεται πάλι σε λειτουρ-

Η βαλβίδα υπερχείλισης και ο διακόπτης πίεσης έχουν ρυθμιστεί και σφραγιστεί από το εργοστάσιο. Ρύθμιση αποκλειστικά από την υπηρεσία εξυπηρέτησης πελατών. Εάν υπάρξει υπέρβαση της κατανάλωσης ρεύματος, ο διακόπτης προστασίας του κι- νητήρα απενεργοποιεί το μηχάνημα. Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περιλαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμένης μεταχείρισης ή απόρριψης μπορούν να αποτελέσουν εστία κινδύνου για την υγεία και το περιβάλ- λον. Αυτά τα εξαρτήματα είναι όμως απα- ραίτητα για τη σωστή λειτουργία της συ- σκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα

Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH – Κατά την αποσυσκευασία ελέγξτε το περιεχόμενο του πακέτου. – Σε περίπτωση βλαβών κατά τη μεταφο- ρά ειδοποιήστε αμέσως τον αντιπρό-

Διαβάστε την ένδειξη στάθμης λαδιού όταν η συσκευή είναι στάσιμη. Η στάθ- μη λαδιού πρέπει να βρίσκεται πάνω από τους δύο δείκτες. Ξεβιδώστε τον κοχλία στερέωσης του καπό και αφαιρέστε το καπό. Κόψτε τη μύτη του καπακιού του δοχεί-

Στερεώστε το καπό της συσκευής. Υπόδειξη: Χάρη σε ένα γρήγορο σπείρω- μα το σύστημα EASY!Lock συνδέει εξαρτή- ματα γρήγορα και σίγουρα με μια μόνο πε-

Στο σωλήνα ψεκασμού συνδέστε το ακροφύσιο υψηλής πίεσης. Τοποθετήστε το παξιμάδι και σφίξτε το με το χέρι (EASY!Lock). Συνδέστε το σωλήνα ψεκασμού με το πιστόλι και σφίξτε με το χέρι (EASY!Lock). Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Μην πετάτε τις συ- σκευασίες στα οικιακά απορρίμ- ματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίη- σης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση πα- λιών συσκευών πρέπει να γίνε- ται σε κατάλληλα συστήματα

Πριν τη θέση σε λειτουργία Αποσυσκευασία Έλεγχος της στάθμης λαδιού Ενεργοποίηση εξαερισμού της δεξαμενής λαδιού Συναρμολόγηση του πιστολέτου χειρός, του ελαστικού σωλήνα ψεκασμού και του ακροφυσίου

113EL– 4 Συνδέστε το σωλήνα υψηλής πίεσης με το πιστόλι ψεκασμού και την υποδοχή υψηλής πίεσης της συσκευής και σφίξτε με το χέρι (EASY!Lock). Ασφαλίστε το στήριγμα καλωδίου στην πλαϊνή οπή της λαβής. Εισάγετε το στρόφαλο στον άξονα κυ- λίνδρου του ελαστικού σωλήνα και ασφαλίστε τον. Πριν από το τύλιγμα, τοποθετήστε τε- ντωμένο τον εύκαμπτο σωλήνα υψηλής

Τυλίξτε τον ελαστικό σωλήνα στο τύ- μπανο περιστρέφοντας το στρόφαλο με ομοιόμορφες κινήσεις. Επιλέξτε την κα- τεύθυνση περιστροφής, έτσι ώστε ο ελαστικός σωλήνας υψηλής πίεσης να μην κάμπτεται. Συνδέστε το σωλήνα υψηλής πίεσης με το πιστόλι ψεκασμού και σφίξτε με το χέρι (EASY!Lock). 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού! Η συσκευή, τα πα- ρελκόμενα, τα καλώδια τροφοδοσίας και οι συνδέσεις πρέπει να είναι σε άψογη κατάστα- ση. Εάν δεν είναι σε άψογη κατάσταση, η συ- σκευή δεν επιτρέπεται να χρησιμοποιηθεί.

Κίνδυνος τραυματισμού λόγω ηλεκτροπλη-

– Η συσκευή πρέπει να συνδεθεί στο δί- κτυο ηλεκτρικού ρεύματος μόνο με βύ- σμα. Απαγορεύεται η χρήση μόνιμης σύνδεσης στο δίκτυο ηλεκτρικού ρεύμα- τος. Το βύσμα αποσκοπεί στην αποσύν- δεση από το δίκτυο. – Συνδέετε τη συσκευή αποκλειστικά σε μια πηγή εναλλασσόμενου ρεύματος.

ασφάλεια πρίζας (βλ. Τεχνικά χαρακτηριστικά). – Δεν επιτρέπεται η υπέρβαση της μέγι- στης επιτρεπόμενης αντίστασης δικτύου στο σημείο ηλεκτρικής σύνδεσης (βλ. τε- χνικά χαρακτηριστικά). Εάν δεν είστε βέβαιοι για την αντίσταση δικτύου στο σημείο σύνδεσης, επικοινωνήστε με την εταιρεία ηλεκτροδότησης. – Χρησιμοποιείτε καλώδιο προέκτασης με επαρκή διατομή (βλ. "Τεχνικά χαρακτη- ριστικά") και ξετυλίγετέ το εντελώς από το τύμπανο. Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνι- κά χαρακτηριστικά. Ξετυλίξτε το καλώδιο τροφοδοσίας και αφήστε το στο δάπεδο. Συνδέστε το ρευματολήπτη στην πρίζα. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τηρείτε τους κανονισμούς της υπηρεσίας υδροδότησης. Σύμφωνα με τους ισχύοντες κανο- νισμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πό- σιμου νερού χωρίς διαχωριστή συ- στήματος. Να χρησιμοποιηθεί ένας κατάλ- ληλος διαχωριστής συστήματος της εταιρεί- ας KÄRCHER ή, εναλλακτικά , ένας διαχω- ριστής συστήματος κατά EN 12729 Τύπος BA. Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο. Σχετικά με τις τιμές σύνδεσης, βλέπε Tεχνι- κά χαρακτηριστικά. Συνδέστε έναν ελαστικό σωλήνα προ- σαγωγής (ελάχιστο μήκος 7,5 μέτρα, ελάχιστη διάμετρος 3/4") στη σύνδεση νερού του μηχανήματος και στην προ- σαγωγή νερού (π.χ. στην κάνουλα της

Ο ελαστικός σωλήνας τροφοδοσίας δεν συ- μπεριλαμβάνεται στο υλικό που παραδίδε- ται μαζί με τη συσκευή. Ανοίξτε την προσαγωγή νερού. Συναρμολόγηση εξαρτημάτων Για συσκευές χωρίς τύμπανο εύκαμπτου σωλήνα: Για συσκευές με τύμπανο εύκαμπτου

Έναρξη λειτουργίας Ηλεκτρική σύνδεση Σύνδεση νερού Σύνδεση σε αγωγό νερού 114 EL– 5 Συνδέστε τον ελαστικό σωλήνα αναρ- ρόφησης με φίλτρο (Κωδ. παραγγελίας 4.440-238.0) στην παροχή νερού. Εξαέρωση συσκευής: Ξεβιδώστε το ακροφύσιο. Αφήστε το μηχάνημα να λειτουργήσει, μέχρι να βγει νερό χωρίς φυσαλίδες. Θέστε το μηχάνημα εκτός λειτουργίας και ξαναβιδώστε το ακροστόμιο (μπεκ).

Κίνδυνος τραυματισμού! Μην χρησιμοποιεί- τε ποτέ τη συσκευή χωρίς να έχετε συναρ- μολογήσει το σωλήνα ψεκασμού. Πριν από κάθε χρήση ελέγχετε την καλή έδραση του σωλήνα ψεκασμού. Η κοχλιωτή σύνδεση του σωλήνα ψεκασμού πρέπει να σφίξει καλά με το χέρι. Κίνδυνος έκρηξης

Μην ψεκάζετε με καύσιμα υγρά. Κατά τη χρήση της συσκευής σε επικίνδυνα περιβάλλοντα (π.χ. σε πρατήρια καυσίμων) να εφαρμόζονται οι προδιαγραφές ασφα-

Κίνδυνος τραυματισμού! Κατά την εργασία κρατάτε πάντα το πιστόλι και το σωλήνα ψε- κασμού και με τα δύο χέρια. Κίνδυνος τραυματισμού! Κατά τη λειτουργία δεν επιτρέπεται το κλείδωμα της σκανδάλης του πιστολέτου ούτε και του μοχλού ασφά-

Κίνδυνος τραυματισμού! Εάν ο μοχλός ασφάλισης χαλάσει απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών. Κίνδυνος τραυματισμού από τη δέσμη νε- ρού υψηλής πίεσης. Πριν από κάθε εργασία στη συσκευή σπρώξτε την ασφάλεια του πι- στολέτου ψεκασμού προς τα εμπρός.

κινητήρες μόνο σε χώρους με κατάλληλο σύστημα διαχωρισμού λαδιών (προστασία περιβάλλοντος).

Κίνδυνος εμπλοκής. Τοποθετείτε τα ακρο- φύσια μόνον με το στόμιο προς τα πάνω στη θήκη εξαρτημάτων. Άνοιγμα του πιστολέτου χειρός: Πατή- στε το μοχλό ασφάλισης και τη σκανδά-

Κλείσιμο του πιστολέτου χειρός: Αφή- στε το μοχλό ασφάλισης και τη σκανδά-

Η συσκευή είναι εξοπλισμένη με έναν πρε- σοστάτη. Ο κινητήρας ξεκινάει μόνον όταν το πιστόλι ψεκασμού είναι ανοικτό. Ξετυλίξτε εντελώς τον ελαστικό σωλήνα υψηλής πίεσης από το τύμπανο. Ρυθμίστε τον διακόπτη της συσκευής

Η ενδεικτική λυχνία ανάβει με πράσινο

Απασφαλίστε το πιστόλι ψεκασμού σπρώχνοντας την ασφάλεια προς τα

Ανοίξτε το πιστολέτο χειρός. μόνο 1.286-911.0:

Κατά τη ρύθμιση της πίεσης/ποσότητας, φροντίστε να μην χαλαρώσει η κοχλιωτή σύνδεση του σωλήνα ψεκασμού. Ρυθμίστε την πίεση εργασίας και την ποσότητα νερού με (χωρίς διαβαθμί- σεις) περιστροφή της ρύθμισης πίεσης και ποσότητας (+/–). 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ακατάλληλα απορρυπαντικά μπορεί να προκαλέσουν βλάβες στη συσκευή και στα αντικείμενα που καθαρίζονται. Χρησιμοποι- είτε μόνον απορρυπαντικά που έχουν εγκριθεί από τον Οίκο Kärcher. Τηρείτε τις συστάσεις περί δοσολογίας και τις υποδεί- ξεις που συνοδεύουν τα απορρυπαντικά. Προστατέψτε το περιβάλλον κάνοντας οικο- νομία στη χρήση των απορρυπαντικών. Λάβετε υπόψη τις υποδείξεις ασφαλείας στο απορρυπαντικό. Αναρρόφηση νερού από ανοικτά δοχεία

Άνοιγμα/κλείσιμο του πιστολέτου

Λειτουργία με υψηλή πίεση Λειτουργία με απορρυπαντικό 115EL– 6 Τα απορρυπαντικά Karcher εγγυώνται απρό- σκοπτη εργασία. Δεχθείτε τις συμβουλές ή ζη- τείστε τον κατάλογό μας ή αντίστοιχα τα ενη- μερωτικά φυλλάδια περί απορρυπαντικών. Γεμίστε το δοχείο απορρυπαντικού.

Κίνδυνος τραυματισμού! Πριν την αλλαγή ακροφυσίων απενεργοποιήστε τη συσκευή και ενεργοποιήστε το πιστολέτο χειρός, έως ότου εκτονωθεί η πίεση στη συσκευή. Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός. Αντικαταστήστε το ακροστόμιο υψηλής πίεσης με το ακροστόμιο χαμηλής πίε- σης (μέγεθος 250, εξάρτημα). Ρυθμίστε τη βαλβίδα ρύθμισης δόσης απορρυπαντικού στην επιθυμητή συ-

Συγκέντρωση απορρυπαντικού [%] (για μέγ. ποσότητα άντλησης) Ψεκάστε με οικονομία το απορρυπαντι- κό σε στεγνή επιφάνεια και αφήστε το να δράσει (όχι να στεγνώσει). Ξεπλύνετε τους διαλυμένους ρύπους με τη δέσμη υψηλής πίεσης.

Μετά τη χρήση, βυθίστε το φίλτρο σε κα- θαρό νερό. Περιστρέψτε τη βαλβίδα δο- σολογίας στη μέγιστη συγκέντρωση απορρυπαντικού. Εκκινήστε το μηχάνημα και αφήστε το να ξεπλυθεί για ένα λεπτό. Κλείστε τo πιστολέτο χειρός. Η συσκευή απενεργοποιείται. Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός. Μετά από τη διακοπή:

Απασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα πίσω. Ανοίξτε το πιστολέτο χειρός. Η συσκευή επανενεργοποιείται. Κλείστε την προσαγωγή νερού. Ανοίξτε το πιστολέτο χειρός. Ενεργοποιήστε την αντλία από το δια- κόπτη και αφήστε την να λειτουργήσει 5-10 δευτερόλεπτα. Κλείστε τo πιστολέτο χειρός. Ρυθμίστε το διακόπτη της συσκευής στη θέση „0/OFF“. Αποσυνδέετε το βύσμα του ρευματολή- πτη από την πρίζα μόνο με στεγνά χέ-

Αποσυνδέστε την παροχή νερού. Ενεργοποιήστε το πιστολέτο, έως ότου διαπιστώσετε ότι η συσκευή δεν βρίσκε- ται υπό πίεση. Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός.

Κίνδυνος εγκαυμάτων από καυτό νερό. Το υπόλοιπο νερό που απομένει στο απενερ- γοποιημένο μηχάνημα μπορεί να θερμαν- θεί. Κατά την αφαίρεση του ελαστικού σω- λήνα από την προσαγωγή νερού, το καυτό νερό μπορεί να εκτοξευθεί και να προκαλέ- σει εγκαύματα. Αφαιρέστε τον ελαστικό σω- λήνα, αφού κρυώσει η συσκευή. Τοποθετήστε το πιστολέτο χειρός στο

Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης και κρεμάστε τον στη θήκη του.

Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης στο τύμπανο. Σπρώξτε μέσα τη λαβή του στροφάλου, για να ασφαλιστεί το τύμπανο του ελαστικού σωλήνα. Τυλίξτε το καλώδιο σύνδεσης γύρω από το στήριγμα καλωδίου.

Ο παγετός καταστρέφει τη συσκευή εάν δεν αποστραγγισθεί εντελώς το νερό από αυ-

Αποθηκεύετε τη συσκευή σε χώρο στον οποίο δεν επικρατεί παγετός. Θέση βαλβίδας ρύθμισης δόσης

Συμπύκνωση απορ- ρυπαντικού [%] (για μέγ. ποσότητα

0,5 2,5 5,0 7,0 Προτεινόμενη μέθοδος καθαρισμού Διακοπή λειτουργίας Απενεργοποίηση της μηχανής Φύλαξη της συσκευής Αντιπαγετική προστασία 116 EL– 7 Αδειάστε το δοχείο απορρυπαντικού (βλ. "Φροντίδα και συντήρηση/κατά πε-

Αδειάζετε το νερό. Εισάγετε ένα προιόν αντιπαγετικής προστασίας στη συσκευή.

Χρησιμοποιήστε ένα αντιψυκτικό οχημά- των του εμπορίου με βάση τη γλυκόλη. Λάβετε υπόψη τις οδηγίες χρήσης του κα- τασκευαστή του αντιψυκτικού. Αφήστε τη συσκευή να λειτουργήσει το πολύ για 1 λεπτό μέχρι να αδειάσουν η αντλία και οι σωληνώσεις.

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της

Κατά τη μεταφορά προστατέψτε τη σκανδά- λη από ζημιά. Για τη μεταφορά σε μεγάλες αποστά- σεις, σύρετε το μηχάνημα από τη λαβή. Αδειάστε το δοχείο απορρυπαντικού πριν το μεταφέρετε σε οριζόντια θέση.

Κατά τη μεταφορά με οχήματα, ασφαλίστε τη συσκευή έναντι ενδεχόμενης ολίσθη- σης και ανατροπής, σύμφωνα με τις εκά- στοτε ισχύουσες κατευθυντήριες οδηγίες.

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Κίνδυνος τραυματισμού από αθέλητη ενερ- γοποίηση της συσκευής και ηλεκτροπληξία. Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα.

Το χρησιμοποιημένο λάδι πρέπει να διατί- θεται σε ειδικά προβλεπόμενες εγκαταστά- σεις συλλογής. Παραδώστε το χρησιμοποι- ημένο λάδι εκεί. Η ρύπανση του περιβάλλο- ντος από χρησιμοποιημένα λάδια επιφέρει

Με το κατάστημα, από το οποίο αγοράσατε το μηχάνημα, μπορείτε να συμφωνήσετε τακτική επιθεώρηση ασφαλείας ή να συνά- ψετε συμβόλαιο συντήρησης του μηχανή- ματος. Δεχθείτε σχετική ενημέρωση. Ελέγχετε το τροφοδοτικό καλώδιο σχε- τικά με βλάβες (κίνδυνος ηλεκτροπληξί- ας). Το τροφοδοτικό καλώδιο που πα- ρουσιάζει βλάβες, να αντικατασταθεί χωρίς καθυστέρηση από την υπηρεσία τεχνικής εξυπηρέτησης πελατών/από ειδικό ηλεκτρολόγο. Ελέγξτε το σωλήνα υψηλής πίεσης για ενδεχόμενες βλάβες (κίνδυνος έκρη-

Αντικαταστήστε άμεσα τον εύκαμπτο σωλήνα υψηλής πίεσης που παρουσιά- ζει βλάβες. Ελέγχετε τη στεγανότητα του μηχανή- ματος (αντλίας). 3 σταγόνες ανά λεπτό είναι επιτρεπτές και μπορεί να στάζουν από την κάτω πλευρά του μηχανήματος. Σε περίπτω- ση μεγαλύτερης διαρροής απευθυνθεί- τε στην υπηρεσία εξυπηρέτησης

Ελέγξτε τη στάθμη του λαδιού. Αν το λάδι έχει γαλακτώδη υφή (νερό στο λά- δι), καλέστε αμέσως την υπηρεσία εξυ- πηρέτησης πελατών. Καθαρίστε το λεπτό φίλτρο. Εκτονώστε εντελώς την πίεση στη συ-

Ξεβιδώστε τον κοχλία στερέωσης του καπό και αφαιρέστε το καπό. Αν είναι αδύνατο να γίνει αποθήκευση με προστασία από παγετούς:

Φροντίδα και συντήρηση Επιθεώρηση ασφαλείας/Συμβόλαιο

Πριν από κάθε λειτουργία Εβδομαδιαίως 117EL– 8 Ξεβιδώστε το καπάκι με το φίλτρο. Καθαρίστε το φίλτρο με καθαρό νερό ή πεπιεσμένο αέρα. Συναρμολογήστε το φίλτρο με την αντί- στροφη σειρά. Καθαρίστε το φίλτρο στον εύκαμπτο σωλήνα απορρυπαντικού. Απευθυνθείτε για τη συντήρηση της συ- σκευής στην υπηρεσία εξυπηρέτησης

Ποσότητα και κατηγορία λαδιού βλ. ”Τεχνι- κά χαρακτηριστικά”. Ξεβιδώστε τον κοχλία στερέωσης του καπό και αφαιρέστε το καπό. Ξεβιδώστε τον κοχλία εκροής λαδιού, που βρίσκεται στο πρόσθιο τμήμα του περιβλήματος του κινητήρα. Αδειάστε το λάδι στο δοχείο συλλογής

Βιδώστε τη βίδα εκροής λαδιού. Γεμίζετε σιγά-σιγά με καθαρό λάδι. Οι φυσαλίδες αέρα πρέπει να διαφεύγουν. Τοποθετήστε το καπάκι του δοχείου λα-

Στερεώστε το καπό της συσκευής. Αδειάστε και καθαρίστε το δοχείο απορ- ρυπαντικού. Τραβήξτε προς τα έξω το κάλυμμα σφρά- γισης του δοχείου απορρυπαντικού με τον ελαστικό σωλήνα αναρρόφησης. Τοποθετήστε τη συσκευή στην οπίσθια

Αδειάστε και καθαρίστε το δοχείο απορ- ρυπαντικού.

Κίνδυνος τραυματισμού από αθέλητη ενερ- γοποίηση της συσκευής και ηλεκτροπληξία. – Πριν από όλες τις εργασίες στη συ- σκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα. – Τα ηλεκτρικά δομικά στοιχεία να ελέγχο- νται και να επισκευάζονται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπη- ρέτησης πελατών.

περίπτωση βλαβών που δεν αναφέ- ρονται σ΄ αυτό το κεφάλαιο, σε περίπτω- ση αμφιβολιών και όταν η υπόδειξη είναι ρητή, απευθυνθείτε σε μια εξουσιοδοτη- μένη υπηρεσία εξυπηρέτησης πελατών. Ελέγξτε το τροφοδοτικό καλώδιο σχετι- κά με βλάβες. Σε περίπτωση ηλεκτρικής βλάβης απευθυνθείτε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών. Συναρμολογήστε το ακροφύσιο υψηλής

Καθαρίστε/αντικαταστήστε το ακροστό- μιο (μπεκ). Καθαρίστε το λεπτό φίλτρο και αντικα- ταστήστε το εάν είναι απαραίτητο. Κάνετε εξαέρωση της συσκευής (βλ. "Ενεργοποίηση") Ελέγξτε την παροχή του νερού (βλ. Τεχνικά χαρακτηριστικά). Ελέγξτε τους αγωγούς προσαγωγής για

Αν χρειαστεί, απευθυνθείτε στην υπη- ρεσία τεχνικής εξυπηρέτησης πελατών. 3 σταγόνες ανά λεπτό είναι επιτρεπτές και μπορεί να στάζουν από την κάτω πλευρά του μηχανήματος. Σε περίπτωση μεγαλύτε- ρης διαρροής απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών. Εάν η συσκευή παρουσιάζει σημαντική διαρροή πρέπει να ελεγχθεί από την υπηρεσία εξυπηρέτησης πελατών.

Ελέγξτε τους αγωγούς αναρρόφησης νε- ρού και απορρυπαντικού για διαρροές. Κάνετε εξαέρωση της συσκευής (βλ. "Ενεργοποίηση") Καθαρίστε το λεπτό φίλτρο. Μετά από 500 ώρες λειτουργίας, τουλάχιστον ετησίως Αλλαγή λαδιού Αν χρειάζεται Αντιμετώπιση βλαβών Η συσκευή δεν λειτουργεί Η συσκευή δεν αναπτύσσει πίεση Αντλία μη στεγανή Η αντλία χτυπά 118 EL– 9 Αν χρειαστεί, απευθυνθείτε στην υπη- ρεσία τεχνικής εξυπηρέτησης πελατών. Αντικαταστήστε το ακροφύσιο υψηλής πίεσης με το συνοδευτικό ακροφύσιο χαμηλής πίεσης. Ελέγξτε/καθαρίστε τον ελαστικό σωλή- να αναρρόφησης απορρυπαντικού με

Καθαρίστε/αντικαταστήστε τη βαλβίδα αντεπιστροφής στη σύνδεση του εύκα- μπτου σωλήνα απορρυπαντικού. Ανοίξτε τη βαλβίδα δοσολογίας απορ- ρυπαντικού ή ελέγξτε/καθαρίστε την. Καθαρίστε την οπή εξαερισμού του δο- χείου απορρυπαντικού που βρίσκεται στο περίβλημα. Αν χρειαστεί, απευθυνθείτε στην υπη- ρεσία τεχνικής εξυπηρέτησης πελατών. Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφα- λή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες για παρελκόμενα και ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com. Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβά- νουμε τη δωρεάν αποκατάσταση οποιασ- δήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευα- στικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδει- ξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησι- έστερη εξουσιοδοτημένη υπηρεσία τεχνι- κής εξυπηρέτησης πελατών μας. Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή- ματος χωρίς προηγούμενη συνεννόηση

Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο από το διοικητικό συμβούλιο. Υπεύθυνος εγγράφων τεκμηρίωσης: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/05/01 Το απορρυπαντικό δεν αναρροφάται Εξαρτήματα και ανταλλακτικά

Δήλωση Συμμόρφωσης των ΕE Προϊόν: Σύστημα καθαρισμού υψη-

Τύπος: 1.286-xxx Τύπος: 1.292-xxx Σχετικές οδηγίες των ΕE 2000/14/EG 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU 2009/125/EG Eφαρμοστέοι κανονισμοί (EU) 2019/1781 Εφαρμοσθέντα εναρμονισμένα πρότυπα EN 60335–1 EN 60335–2–79 EN 55014–1: 2017 + A11: 2020 EN 55014–2: 2015 EN 62233: 2008 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN IEC 63000: 2018 Εφαρμοσθείσα διαδικασία συμμόρφωσης 2000/14/EΚ: Παράρτημα V στάθμη ηχητικής πίεσης dB(A) Μετρημένη: 85 Εγγυημένη: 87 Chairman of the Board of Management Director Regulatory Affairs & Certification 119EL– 10 Τεχνικά χαρακτηριστικά HD 10/23-4 S 1.286-922.0 1.286-923.0 HD 10/23-4 S 1.286-911.0 HD 10/23-4 SX 1.286-924.0 Ηλεκτρικό δίκτυο Τάση V 400 220 Ρεύμα Hz 3~ 50 3~60 Ισχύς σύνδεσης kW 9,0 Ασφάλεια (αδρανής, C) A 13 25 Είδος προστασίας IPX5 Μέγιστη επιτρεπόμενη αντίσταση δικτύου Ohm (0,189+j0,118) (0,145+j0,090) Καλώδιο προέκτασης 10 m mm

2,5 Καλώδιο προέκτασης 30 m mm

Σύνδεση νερού Θερμοκρασία προσαγωγής (μέγ.) °C 60 Ποσότητα προσαγωγής (ελάχ.) λίτρα/ώρα (λίτρα/λεπτό) 1200 (20) Μανομετρικό ύψος από ανοιχτό δοχείο, 20 °C m 0,5 Πίεση προσαγωγής (μέγ.) MPa (bar) 1 (10)

• Πίεση εργασίας νερού (με στάνταρ ακροφύσιο) MPa (bar) 23 (230) 3 p. 23
• (30 p. 230
• ) Μέγεθος του βασικού ακροφυσίου 050 Μέγ. υπερπίεση λειτουργίας MPa (bar) 25,3 (253) Παρεχόμενη ποσότητα λίτρα/ώρα (λίτρα/λεπτό) 1000 (16,7) Αναρρόφηση απορρυπαντικού λίτρα/ώρα (λίτρα/λεπτό) 0 p. 80
• (0 ,3) Ισχύς οπισθοδρόμησης πιστολέτου χειρός (μέγ.) N 62 Μετρούμενες τιμές κατά EN 60335-2-79 Κραδασμοί στο χέρι/στο βραχίονα Πιστολέτο χειρός m/s p. 1

<2,5 σωλήνας εκτόξευσης m/s

<2,5 Αβεβαιότητα K m/s

Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB (A) 72 Αβεβαιότητα K

dB (A) 2 Επιτρεπόμενη στάθμη ηχητικής ισχύος L
