ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EFX 30.1 2HT TEKA

ΠΡΟΣΟΧΗ: Κίνδυνος πυρκαγιάς: μην αποθηκεύετε αντικείμενα στις μαγειρικές επιφάνειες. ΠΡΟΣΟΧΗ: δεν χρησιμοποιούν μια μονάδα καθαρισμού με ατμό του: σόμπες, εστίες και φούρνους. ΠΡΟΣΟΧΗ: η συσκευή δεν προορίζεται να λειτουργεί μέσω ενός εξωτερικού χρονοδιακόπτη ή με χωριστό σύστημα εξ αποστάσεως ελέγχου. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε μόνο τα εξαρτήματα/συστήματα ασφαλείας που έχουν σχεδιαστεί από τον κατασκευαστή του πλατώ εστιών ή αυτά που υποδεικνύονται ως κατάλληλα στις οδηγίες χρήσεως από τον κατασκευαστή της συσκευής ή αυτά που είναι ενσωματωμένα στη συσκευή. Η χρήση ακατάλληλων εξαρτημάτων/συστημάτων ασφαλείας ενδέχεται να προκαλέσει ατυχήματα. ΠΡΟΣΟΧΗ: η διαδικασία μαγειρέματος πρέπει να εποπτεύεται. Μι σύντομη διαδικασία μαγειρέματος πρέπει να εποπτεύεται συνεχώς.68 ΠΕΡΙΓΡΑΦΗ ΠΛΑΙΣΙΩΝ ΕΣΤΙΩΝ

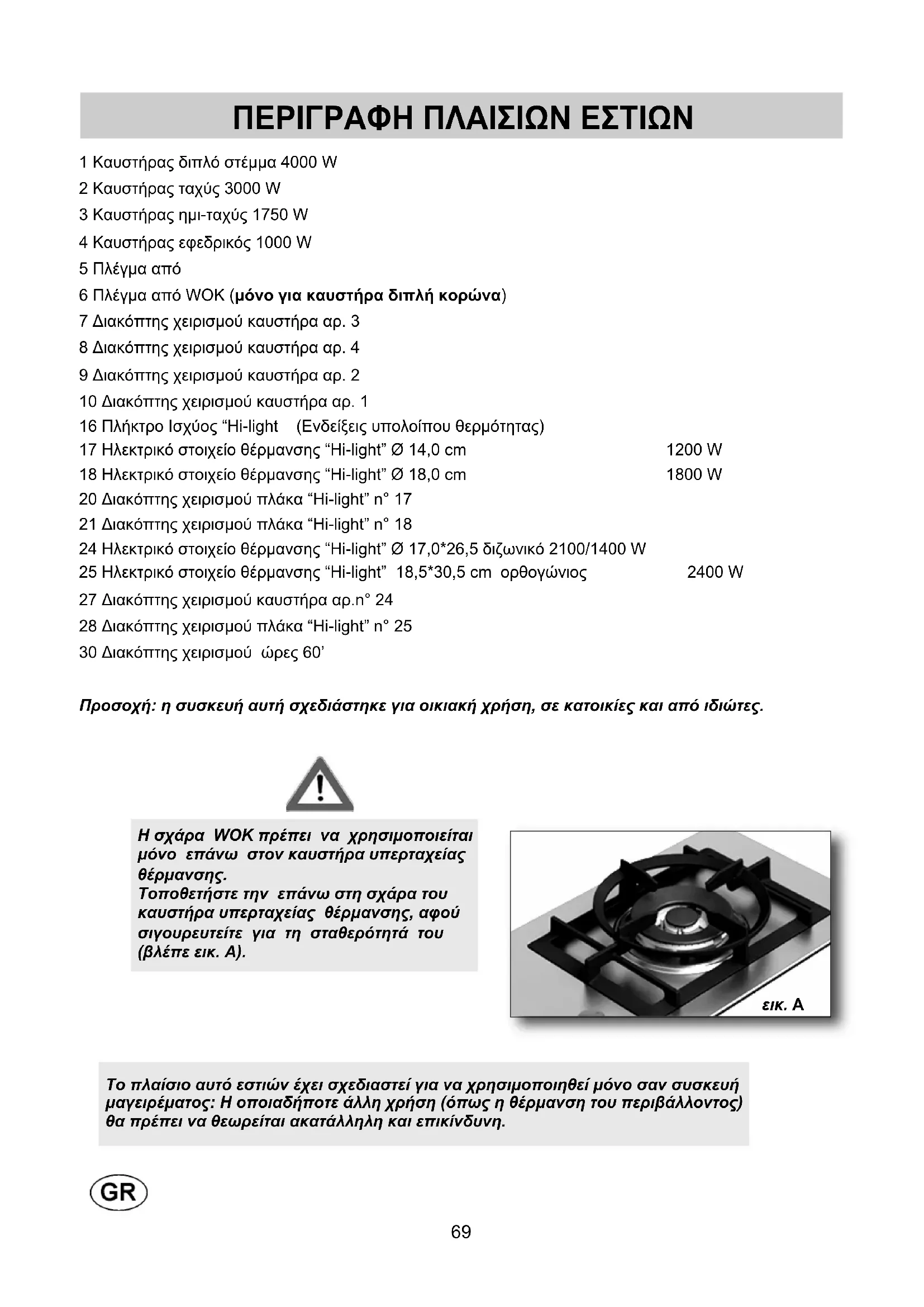

ΠΕΡΙΓΡΑΦΗ ΠΛΑΙΣΙΩΝ ΕΣΤΙΩΝ 1 Καυστήρας διπλό στέμμα 4000 W 2 Καυστήρας ταχύς 3000 W 3 Καυστήρας ημι-ταχύς 1750 W 4 Καυστήρας εφεδρικός 1000 W 5 Πλέγμα από 6 Πλέγμα από WOK (μόνο για καυστήρα διπλή κορώνα) 7 Διακόπτης χειρισμού καυστήρα αρ. 3 8 Διακόπτης χειρισμού καυστήρα αρ. 4 9 Διακόπτης χειρισμού καυστήρα αρ. 2 10 Διακόπτης χειρισμού καυστήρα αρ. 1 16 Πλήκτρο Ισχύος “Hi-light (Ενδείξεις υπολοίπου θερμότητας) 17 Ηλεκτρικό στοιχείο θέρμανσης “Hi-light” Ø 14,0 cm 1200 W 18 Ηλεκτρικό στοιχείο θέρμανσης “Hi-light” Ø 18,0 cm 1800 W 20 Διακόπτης χειρισμού πλάκα “Hi-light” n° 17 21 Διακόπτης χειρισμού πλάκα “Hi-light” n° 18 24 Ηλεκτρικό στοιχείο θέρμανσης “Hi-light” Ø 17,0*26,5 διζωνικό 2100/1400 W 25 Ηλεκτρικό στοιχείο θέρμανσης “Hi-light” 18,5*30,5 cm

2400 W 27 Διακόπτης χειρισμού καυστήρα αρ.n° 24 28 Διακόπτης χειρισμού πλάκα “Hi-light” n° 25 30 Διακόπτης χειρισμού ώρες 60’ Προσοχή: η συσκευή αυτή σχεδιάστηκε για οικιακή χρήση, σε κατοικίες και από ιδιώτες. Η σχάρα WOK πρέπει να χρησιμοποιείται μόνο επάνω στον καυστήρα υπερταχείας

Τοποθετήστε την επάνω στη σχάρα του καυστήρα υπερταχείας θέρμανσης, αφού σιγουρευτείτε για τη σταθερότητά του (βλέπε εικ. A). εικ. A Το πλαίσιο αυτό εστιών έχει σχεδιαστεί για να χρησιμοποιηθεί μόνο σαν συσκευή μαγειρέματος: Η οποιαδήποτε άλλη χρήση (όπως η θέρμανση του περιβάλλοντος) θα πρέπει να θεωρείται ακατάλληλη και επικίνδυνη.70

ΠΕΡΙΓΡΑΦΗ ΠΛΑΙΣΙΩΝ ΕΣΤΙΩΝ

Στην πρόσοψη, πάνω σε κάθε διακόπτη είναι τυπωμένο ένα σχέδιο στο οποίο φαίνεται σε ποιον καυστήρα αντιστοιχεί κάθε διακόπτης. Αφού ανοίξετε τον κρουνό του δικτύου παροχής αερίου ή της φιάλης αερίου, ανάψτε τους καυστήρες με τον τρόπο που περιγράφεται παρακάτω: ●Ηλεκτρική αυτόματη ανάφλεξη Πιέστε και στρέψτε αριστερόστροφα το διακόπτη που αντιστοιχεί στον καυστήρα που θα χρησιμοποιηθεί, φέρτε τον στη θέση του Μέγιστου (μεγάλη φλόγα εικ. 1) κατόπιν πιέστε τον διακόπτη

●Ανάφλεξη καυστήρων που διαθέτουν θερμοζεύγος ασφαλείας Με τους καυστήρες που διαθέτουν θερμοζεύγος ασφαλείας, πρέπει να στρέψετε αριστερόστροφα το διακόπτη που αντιστοιχεί στον καυστήρα που θα χρησιμοποιηθεί, φέρτε τον στη θέση του Μέγιστου (μεγάλη φλόγα εικ. 1) μέχρι να αισθανθείτε το στοπ, κατόπιν πιέστε το διακόπτη και επαναλάβετε τις ενέργειες που αναφέρθηκαν προηγουμένως. Αφού γίνει η ανάφλεξη διατηρήστε πατημένο τον διακόπτη για περίπου 10 δευτερόλεπτα. Για όλα τα μοντέλα, σε περίπτωση που σβήσουν κατά λάθος οι φλόγες, κλείστε το διακόπτη ελέγχου του καυστήρα και μην επιχειρήσετε να ξανανάψετε τουλάχιστον για 1 λεπτό. ΠΩΣ ΧΡΗΣΙΜΟΠΟΙΟΎΝΤΑΙ ΟΙ ΚΑΥΣΤΉΡΕΣ Για να πετύχετε τη μέγιστη απόδοση με την ελάχιστη κατανάλωση αερίου είναι χρήσιμο να θυμόσαστε ό,τι διευκρινίζεται παρακάτω: - Χρησιμοποιείτε για κάθε καυστήρα κατάλληλες κατσαρόλες (βλέπε τον επόμενο πίνακα και την εικ. 2). - Όταν φτάσετε στο βρασμό φέρτε το διακόπτη στη θέση του Ελάχιστου (μικρή φλόγα εικ. 1). - Να χρησιμοποιείτε πάντα κατσαρόλες με καπάκι. - Χρησιμοποιείτε μόνο σκεύη με επίπεδη βάση.

διπλό στέμμα 4000 24 ÷ 26

1750 16 ÷ 18 Εφεδρικός 1000 10 ÷ 14 Θέση κλειστόΘέση μέγιστηςðαροχής αερίουΘέση ελάχιστης ðαροχής αερίου

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ: ●Η ανάφλεξη των καυστήρων με θερμοζεύγη ασφαλείας μπορεί να γίνει μόνο όταν ο διακόπτης είναι στη θέση του Μέγιστου (μεγάλη φλόγα εικ. 1). ●Απουσία ηλεκτρικής ενέργειας, μπορείτε να ανάψετε τους καυστήρες με τα σπίρτα. ●Κατά τη χρήση των καυστήρων μην αφήνετε αφύλακτη τη συσκευή και προσέξτε να μη βρίσκονται πλησίον παιδιά. Ειδικότερα, βεβαιωθείτε ότι οι λαβές των κατσαρολών είναι τοποθετημένες με σωστό τρόπο και να επιτηρείτε το μαγείρεμα των τροφίμων όταν χρησιμοποιείτε λάδια και λίπη αφού αυτά είναι ιδιαίτερα εύφλεκτα. ●Μην χρησιμοποιείτε σπρέι καθαρισμού αεροζόλ κοντά στη μονάδα κατά τη διάρκεια της χρήσης, κίνδυνο πυρκαγιάς. ●Συνιστάται να μην χρησιμοποιείτε περιέκτες που να προεξέχουν από τα άκρα της εστίας. ΠΕΡΙΓΡΑΦΗ ΠΛΑΙΣΙΩΝ ΕΣΤΙΩΝ

Σε περίπτωση θραύσης του γυαλιού της επιφάνειας μαγειρέματος: ●σβήστε αμέσως όλες τις εστίες και τα ηλεκτρικά θερμαντικά στοιχεία, κατόπιν αποσυνδέστε τη συσκευή από την ηλεκτρική τροφοδοσία, ●μην αγγίζετε την επιφάνεια της συσκευής, ●μη χρησιμοποιείτε τη συσκευή. Ποτέ μη μαγειρεύετε τα τρόφιμα άμεσα στις ηλεκτρικές πλάκες, αλλά πάντα σε ένα δοχείο ή δοχείο.72 ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΟ ΧΡΗΣΤΗ: ●η χρήση μιας συσκευής αερίου για μαγείρεμα παράγει θερμότητα και υγρασία στο χώρο στον οποίο είναι τοποθετημένη. Για το λόγο αυτό είναι απαραίτητο να εξασφαλίζετε έναν καλό αερισμό του χώρου διατηρώντας ελεύθερα τα ανοίγματα του φυσικού αερισμού (εικ.

3) και ενεργοποιώντας τη μηχανική συσκευή αερισμού (απορροφητήρας ή ηλεκτρικός

εξαεριστήρας εικ. 4 και εικ. 5). ●Η έντονη και παρατεταμένη χρήση της συσκευής, μπορεί να απαιτεί έναν πρόσθετο αερισμό, για παράδειγμα το άνοιγμα ενός παράθυρου, ή έναν πιο αποτελεσματικό αερισμό αυξάνοντας την ισχύ της μηχανικής αναρρόφησης εάν υπάρχει. ●Μην επιχειρήσετε να τροποποιήσετε τα τεχνικά χαρακτηριστικά του προϊόντος διότι αυτό μπορεί να αποβεί επικίνδυνο. ●Αν αποφασίσετε να μη χρησιμοποιήσετε αυτή τη συσκευή (ή να αντικαταστήσετε την παλαιά) πριν να τη ρίψετε στον κάδο απορριμμάτων συνιστάται να την καταστήσετε ανενεργή σύμφωνα με την ισχύουσα νομοθεσία σχετικά με την προστασία της υγείας και τη ρύπανση του περιβάλλοντος, καθιστώντας επίσης αβλαβή τα τυχόν επικίνδυνα τμήματα , ειδικά για τα παιδιά που θα μπορούσαν να χρησιμοποιήσουν μια συσκευή εκτός χρήσης για να παίξουν. ●Μην αγγίζετε τη συσκευή με βρεγμένα υγρά χέρια ή πόδια. ●Μη χρησιμοποιείτε τη συσκευή με γυμνά πόδια. ●Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για τις οποιεσδήποτε ζημίες που προκλήθηκαν από ακατάλληλες, εσφαλμένες ή αδικαιολόγητες χρήσεις. ●Κατά τη διάρκεια και αμέσως μετά τη λειτουργία ορισμένα μέρη του πλαισίου εστιών φθάνουν σε θερμοκρασίες πολύ υψηλές: Αποφύγετε την επαφή τους. ●Αφού χρησιμοποιήσετε το πλαίσιο εστιών, βεβαιωθείτε ότι ο δείκτης των διακοπτών βρίσκεται σε θέση απενεργοποίησης και κλείστε την κεντρική στρόφιγγα του αγωγού διανομής του αερίου ή τη στρόφιγγα της φιάλης. ●Σε περίπτωση που οι στρόφιγγες του αερίου παρουσιάζουν ανωμαλία κατά τη λειτουργία τους, καλέστε την Υπηρεσία Τεχνικής Βοήθειας. Προσοχή: Κατά τη διάρκεια της λειτουργίας, το πλαίσιο εργασίας καθίσταται πολύ ζεστό πάνω στις ζώνες μαγειρέματος: Κρατήστε το μακριά από τα παιδιά!

(*) ΕΙΣΟΔΟΣ ΑΕΡΑ: ΒΛΕΠΕ ΚΕΦΑΛΑΙΟ ΤΟΠΟΘΕΤΗΣΗΣ (ΠΑΡΑΓΡΑΦΟΙ 6 ΚΑΙ 7) TIMER Ο χρονοδιακόπτης διαθέτει ηχητικό συναγερμό και μπορεί να σβήσει τα θερμαινόμενα στοιχεία της συσκευής αυτομάτως. Μπορεί να χρησιμοποιηθεί, τέλος, ως χρονόμετρο (χωρίς να απενεργοποιεί τη συσκευή) μέγιστης διάρκειας 60 λεπτών (βλ. εικ. 1/Α).73

2) ΠΩΣ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΙΣ

ΗΛΕΚΤΡΙΚΕΣ ΕΣΤΙΕΣ Οι ηλεκτρικές εστίες ελέγχονται από ρυθμιστές ενέργειας (κουμπιά) 12 θέσεων (βλ. εικ. A-B) που επιτρέπουν μία μεγάλη ποικιλία διάφορων θερμοκρασιών. Στον Πίνακα 1 μαζί με τα τεχνικά χαρακτηριστικά σας δίνονται οδηγίες για διάφορες δυνατότητες μαγειρέματος. Για να ενεργοποιήσετε κάποια από τις ηλεκτρικές εστίες θα πρέπει να περιστρέψετε το σχετικό κουμπί αριστερόστροφα ή δεξιόστροφα. Η ενδεικτική λυχνία υπολοίπου θερμότητας 16 θα φωτιστεί δηλώνοντας ότι μία ή περισσότερες ηλεκτρικές εστίες λειτουργούν. ΕΝΕΡΓΟΠΟΙΗΣΗ ΔΙΠΛΗΣ ΖΩΝΗΣ ΜΑΓΕΙΡΕΜΑΤΟΣ Για να ενεργοποιήσετε την διπλή ζώνη μαγειρέματος απλά περιστρέψτε δεξιόστροφα τους διακόπτες μέχρι το σημείο ο, όπως φαίνεται στην εικόνα no. 1. Σε αυτό το σημείο, με ενεργοποιημένη την Διπλή Ζώνη μαγειρέματος, μπορείτε να ρυθμίσετε την θερμοκρασία. Για να ενεργοποιήσετε την μονή ζώνη μαγειρέματος, απλά περιστρέψτε ξανά το κουμπί μέχρι την θέση ο και ενεργοποιήστε ξανά, ρυθμίζοντας το επιθυμητό επίπεδο θερμοκρασίας. Χρήση των μαγειρικών ζωνών Η θερμοκρασία αναπτύσσεται μόνο στο εσωτερικό των κύκλων που είναι σημειωμένοι πάνω στο ειδικό γυαλί. Οι κύκλοι αυτοί θα πρέπει να καλύπτονται ολικά από τα μαγειρικά σκεύη.

2400 W Θέση ρύθμισης

Για να λιώσετε βούτυρο, σοκολάτα, κλπ∙ για να ζεστάνετε μικρές ποσότητες

Για να ζεστάνετε μεγαλύτερες ποσότητες υγρού∙ για να ετοιμάσετε κρέμες και σάλτσες που απαιτούν μεγάλη διάρκεια μαγειρέματος.

Για να αποψύξετε κατεψυγμένα τρόφιμα και να ετοιμάσετε στιφάδα, να μαγειρέψετε στη θερμοκρασία βρασμού ή μόλις χαμηλότερη.

Για να μαγειρέψετε τρόφιμα που πρέπει να βράσουν, για ψητά από μαλακό κρέας και ψάρι. 8 -10 Για ψητά από κοτολέτες και κρέατος σε φέτες, για μεγάλα βραστά κρέατα. 10 -12 Για να βράσετε μεγάλες ποσότητες υγρού, για να τηγανήσετε. Off θέση Off θέση

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ: Για την σωστή χρήση της συσκευής, παρακαλούμε δείτε την εικ. 5/A και να θυμάστε ότι: ●Πρώτα τοποθετήστε το μαγειρικό σκεύος στην ζώνη θέρμανσης και μετά ενεργοποιήστε την

● Χρησιμοποιείτε μαγειρικά σκεύη με συμπαγής επίπεδους πάτους. ●Χρησιμοποιείτε μαγειρικά σκεύη με πάτο ίδιας διαμέτρου με την ζώνη θέρμανσης. ●Στεγνώστε τον πάτο του μαγειρικού σκεύους πριν το ακουμπήσετε στην ζώνη θέρμανσης. ●Μην σύρετε τα μαγειρικά σκεύη πάνω στο κρύσταλλο, μπορεί να προκαλέσει ζημιά. ●Κατά την χρήση των ζωνών θέρμανσης, παρακαλούμε, κρατάτε τα παιδιά σε απόσταση από τις ζεστές εστίες. Σιγουρευτείτε ότι οι λαβές των μαγειρικών σκευών είναι τοποθετημένες σωστά, προς το εσωτερικό της συσκευής. Λάβετε υπόψιν σας ότι το λίπος και το λάδι μπορούν να γίνουν εύφλεκτα. ●Μετά την χρήση τους, οι ζώνες μαγειρέματος παραμένουν ζεστές. Μην αφήνετε αντικείμενα πάνω τους και μην τις ακουμπάτε (υπάρχει κίνδυνος εγκαύματος) μέχρι οι ενδεικτικές λυχνίες υπολοίπου θερμότητας να σβήσουν. ●Στην περίπτωση που το γυαλί ραγίσει, παρακαλούμε αποσυνδέστε την συσκευή από την παροχή ηλεκτρικού ρεύματος. ●Μην χρησιμοποιείτε πλαστικά σκεύη ή φύλλα αλουμινίου. ●Μην χρησιμοποιείτε την εστία ως πάγκο εργασίας. ●Η συσκευή δεν θα πρέπει να λειτουργεί με ένα εξωτερικό χρονοδιακόπτη ή ξεχωριστό σύστημα τηλεχειρισμού. ●Ποτέ μην προσπαθήσετε να τροποποιήσετε τα τεχνικά χαρακτηριστικά του προϊόντος: θα μπορούσε να είναι επικίνδυνο. ●Εάν δεν πρέπει να χρησιμοποιούν αυτή τη συσκευή πια (ή να αντικαταστήσει ένα παλιό μοντέλο), πριν από τη διάθεση, να είναι εκτός λειτουργίας, σύμφωνα με την ισχύουσα νομοθεσία για την προστασία της υγείας και την πρόληψη της ρύπανσης του περιβάλλοντος, καθιστώντας τα επικίνδυνα μέρη του αβλαβείς, ιδίως για τα παιδιά που μπορεί να παίξει σε ένα εγκαταλελειμμένο συσκευή. ● Μαγειρεύουν με ένα κάλυμμα όποτε είναι δυνατόν για να σώσει την ηλεκτρική ενέργεια. ● Η φωτεινή ένδειξη κοντά στο κουμπί δείχνει πότε οι ηλεκτρικές πλάκες ενεργοποιημένη. ΣΩΣΤΗ ΧΡΗΣΗ ΤΩΝ ΗΛΕΚΤΡΙΚΩΝ ΕΣΤΙΩΝ Όταν χρησιμοποιείτε τις ηλεκτρικές εστίες, πρέπει να κάνετε τα εξής: ●Μην αγγίζετε τη συσκευή με βρεγμένα χέρια ή βρεγμένα πόδια. ●Μην χρησιμοποιείτε τη συσκευή με γυμνά πόδια. ●Ο κατασκευαστής δεν ευθύνεται για βλάβες που οφείλονται σε ακατάλληλη, λανθασμένη ή αλόγιστη

●Κατά τη διάρκεια και αμέσως μετά την ώρα της λειτουργίας, ορισμένα τμήματα της επιφάνειας ψησίματος είναι ζεστό: αποφύγετε την επαφή μαζί τους. ●Μετά τη χρήση το ταψί, βεβαιωθείτε ότι το τηλεχειριστήριο είναι στην κλειστή θέση. εικ. 5/A Για να πετύχετε τη μέγιστη απόδοση με την ελάχιστη ενεργειακή κατανάλωση κατά το μαγείρεμα με το θερμαντικό στοιχείο χρησιμοποιήστε: κατσαρόλες με επίπεδη βάση, μεγάλου πάχους και διαμέτρου κατάλληλης για το θερμαντικό στοιχείο (βλέπε

Μαγειρεύετε με καπάκι για επιπλέον εξοικονόμηση ενέργειας. Ακόμη, προσαρμόστε την ισχύ του θερμαντικού στοιχείου στην επίτευξη του βρασμού.75

Πριν διενεργήσετε οποιαδήποτε διαδικασία καθαρισμού, να αποσυνδέετε τη συσκευή από το δίκτυο τροφοδοσίας αερίου και ηλεκτρικού.

3) ΕΠΙΦΑΝΕΙΑ ΕΡΓΑΣΙΑΣ

Αν θέλετε να διατηρήσετε την επιφάνεια εστιών γυαλιστερή, είναι πολύ σημαντικό να την πλένετε μετά από κάθε χρήση με χλιαρό σαπουνόνερο, να την ξεβγάζετε και να τη στεγνώνετε. Με τον ίδιο τρόπο πρέπει να πλένονται τα επισμαλτωμένα πλέγματα, τα επισμαλτωμένα καλύμματα “A”, “B” και “C” (βλέπε εικ. 6/A – 6/B) και οι κεφαλές καυστήρων “T” (βλέπε εικ. 6/B). Να καθαρίζονται τα μπουζιά ανάφλεξης “AC” και οι αισθητήρες των θερμοστοιχειών “TC” (βλέπε εικ. 6/A). Δεν πρέπει να τοποθετούνται στο πλυντήριο πιάτων. Καθαρίστε απαλά με μια μικρή βούρτσα, όπως φαίνεται (δείτε. Εικ. 6) και αφήστε την να στεγνώσει εντελώς. Ο καθαρισμός πρέπει να διενεργείται όταν το πλαίσιο και τα εξαρτήματα δεν είναι θερμά και δεν πρέπει να χρησιμοποιούνται μεταλλικά σφουγγαράκια, αποξυστικά σε σκόνη ή διαβρωτικά spray. Μην αφήνετε να παραμένουν ξύδι, καφές, γάλα, αλμυρό νερό και χυμός λεμονιού ή ντομάτας επί μακρόν σε επαφή με τις επιφάνειες. ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ: Όταν ξαναμοντάρετε τα εξαρτήματα παρακαλείσθε να τηρείτε τις παρακάτω

• Να ελέγχετε αν τα ανοίγματα των κεφαλών των καυστήρων ‘T’ (εικ. 6/A) δεν εμφράσσονται από ξένα σώματα.

• Βεβαιωθείτε ότι το επισμαλτωμένο καπάκι “A”, “B” και “C” (εικ. 6/A – 6/B) είναι σωστά τοποθετημένο στην κεφαλή του καυστήρα. Αυτή η προϋπόθεση ικανοποιείται όταν το καπάκι που είναι τοποθετημένο στην κεφαλή προκύπτει απόλυτα σταθερό.

• Η σωστή θέση του πλέγματος καθορίζεται από τις στρογγυλευμένες γωνίες που τοποθετούνται προς το πλευρικό άκρο του

• Αν η μανούβρα ανοίγματος και κλεισίματος κάποιου κρουνού είναι δυσχερής, μη τον ζορίζετε, αλλά ζητήστε επειγόντως την επέμβαση της υπηρεσίας τεχνικής υποστήριξης.

• Για να διατηρήσετε σε καλή κατάσταση τα ηλεκτρικά σίδερα θα πρέπει να αντιμετωπίζονται με τα κατάλληλα προϊόντα καθαρισμού και την πρόληψη της σκουριάς.

• Μετά τη χρήση, για μία καλή συντήρηση, κάθε εστία πρέπει να καθαρίζεται με τα ειδικά προϊόντα για τις ηλεκτρικές εστίες που κυκλοφορούν στο εμπόριο έτσι ώστε η επιφάνειά τους να είναι πάντα καθαρή και

• Μη χρησιμοποιείτε πίδακες ατμού για τον καθαρισμό της συσκευής.

6/B Σημείωση: Η συνεχής χρήση θα μπορούσε να προκαλέσει, σε αντιστοιχία με τους καυστήρες, ένα χρωματισμό διαφορετικό από τον αρχικό, ο οποίος οφείλεται στην υψηλή θερμοκρασία.

ΠΛΑΤΩ ΕΣΤΙΩΝ ΜΕ ΗΛΕΚΤΡΙΚΕΣ ΕΣΤΙΕΣ “Hi-Light” Για να διατηρήσετε την επιφάνεια καθαρή και λαμπερή, σας συνιστούμε να χρησιμοποιείτε ειδικά προϊόντα καθαρισμού κεραμικών εστιών. Η χρήση αυτών των προϊόντων βοηθάει στην προστασία της επιφάνειας της συσκευής. Είναι πολύ σημαντικό να καθαρίζετε την επιφάνεια αμέσως μετά από κάθε χρήση, όταν το γυαλί είναι ακόμα χλιαρό. Μην χρησιμοποιείτε μεταλλικά σφουγγάρια, αποξεστικές πούδρες ή διαβρωτικά σπρέυ. Ανάλογα με τον βαθμό βρομιάς, σας συνιστούμε: ●λεκέδες με ελαφριά βρομιά: είναι αρκετή η χρήση ενός καθαρού υγρού πανιού. ●Τα σημάδια από υγρό, που έχει υπερχειλίσει από το σκεύος, μπορούν να απομακρυνθούν χρησιμοποιώντας ξύδι ή λεμόνι. ●Προσέχετε να μην πέσει ζάχαρη ή φαγητό που περιέχει ζάχαρη πάνω στην επιφάνεια του πλατώ εστιών. Σε αυτή την περίπτωση σβήστε την συσκευή και καθαρίστε την επιφάνεια με ζεστό νερό και την ειδική ξύστρα καθαρισμού. ●Μετά από κάποια περίοδο μπορεί να εμφανιστούν μεταλλικές λάμψεις και γρατζουνιές πάνω στην επιφάνεια του πλατώ (εικ. A) εξαιτίας του λανθασμένου τρόπου καθαρισμού και της λανθασμένης χρήσης των μαγειρικών σκευών. Οι γρατζουνιές είναι δύσκολο να αφαιρεθούν αλλά δεν επηρεάζουν την καλή λειτουργία της συσκευής. ●Μην χρησιμοποιείτε πίδακες ατμού για τον καθαρισμό του εξοπλισμού. εικ. A FIG. 7/A For fully electric model77 ΕΓΚΑΤΑΣΤΑΣΗ ΜΕΓΕΘΗ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΤΗΡΗΘΟΥΝ (σε mm)

ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟΥΣ ΤΕΧΝΙΚΟΥΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Η εγκατάσταση, όλες οι ρυθμίσεις, οι τροποποιήσεις και η συντήρηση, που αναφέρονται στο μέρος αυτό πρέπει να διενεργούνται αποκλειστικά από ειδικευμένο προσωπικό. Μια εσφαλμένη εγκατάσταση μπορεί να προξενήσει ζημιές σε άτομα, ζώα ή αντικείμενα, έναντι των οποίων ο κατασκευαστής δεν μπορεί να θεωρηθεί

Ο εξοπλισμός πρέπει να εγκατασταθεί σωστά, σύμφωνα με τους ισχύοντες κανόνες και σύμφωνα με τις οδηγίες του κατασκευαστή. Οι διατάξεις ασφαλείας ή αυτόματης ρύθμισης των συσκευών κατά τη διάρκεια ζωής της εγκατάστασης μπορούν να τροποποιηθούν μόνο από τον κατασκευαστή ή από τον εξουσιοδοτημένο προμηθευτή.

4) ΕΙΣΑΓΩΓΗ ΠΛΑΙΣΙΟΥ

Αφού αφαιρέσετε την εξωτερική συσκευασία και τις εσωτερικές συσκευασίες των διαφόρων κινητών μερών, βεβαιωθείτε για την ακεραιότητα του πλαισίου. Σε περίπτωση αμφιβολίας μη χρησιμοποιείτε τη συσκευή και απευθυνθείτε σε ειδικευμένο προσωπικό. Τα στοιχεία της συσκευασίας (χαρτόνι, σακούλες, διογκούμενο πολυστυρόλ, καρφιά…) δεν πρέπει να αφήνονται εκτεθειμένα σε μικρά παιδιά αφού αποτελούν δυνητικές πηγές

Πρέπει να δημιουργήσετε στο πλαίσιο του αρθρωτού επίπλου ένα άνοιγμα για τον εντοιχισμό των διαστάσεων που εκφράζονται σε mm και που υποδεικνύονται στην εικ. 7-7/A, φροντίζοντας να τηρηθούν οι κριτικές αποστάσεις μεταξύ του πλαισίου, των πλευρικών τοιχωμάτων, του πίσω και επάνω τοιχώματος (βλέπε εικ. 7-7/A και η ελάχιστη απόσταση που φαίνεται στο Σχ. 8). Η συσκευή πρέπει κα καταταχθεί στη κατηγορία 3 και συνεπώς υπόκειται σε όλους τους περιορισμούς που προβλέπονται από τους κανονισμούς για τις συσκευές αυτές. ΣΗΜΑΝΤΙΚΟ: Για μια τέλεια εγκατάσταση, μια τέλεια ρύθμιση και ένα τέλειο μετασχηματισμό του πλαισίου εστιών κατά τη χρήση άλλων αερίων, πρέπει να απευθυνθείτε σε έναν ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟ ΕΓΚΑΤΑΣΤΑΤΗ: Η μη τήρηση αυτού του κανόνα επιφέρει μείωση της ισχύος της εγγύησης. A B C D E F (30) 30.1 1H-2H 282 482 59 59 100 min 120 min. (30) 1-2 Gas 282 482 59 59 300 min 70 min. (60) 553 473 63.5 63.5 173.5 min. 70 min. (75) 553 473 63.5 63.5 173.5 min. 70 min. (90) 833 475 62.5 62.5 300 min. 70 min.78

5) ΣΤΕΡΕΩΣΗ ΤΟΥ ΠΛΑΙΣΙΟΥ

Το πλαίσιο διαθέτει μια ειδική τσιμούχα για την αποφυγή διείσδυσης υγρού στο έπιπλο. Για να εφαρμόσετε σωστά την τσιμούχα αυτή, παρακαλείσθε να τηρήσετε ό,τι αναφέρεται

●Βγάλτε τις λωρίδες της τσιμούχας από τη θέση τους φροντίζοντας ώστε το διαφανές προστατευτικό να παραμείνει κολλημένο στην ίδια την τσιμούχα. ●Αναποδογυρίστε το πλαίσιο και τοποθετήστε σωστά την τσιμούχα “E” (εικ. 9) κάτω από το άκρο του πλαισίου, έτσι ώστε το εξωτερικό πλευρό της τσιμούχας να συμπέσει επακριβώς με το περιμετρικό εξωτερικό άκρο του πλαισίου. Τα άκρα των λωρίδων πρέπει να συμπέσουν χωρίς να προεξέχουν. ●Εφαρμόστε στο πλαίσιο την τσιμούχα ομοιόμορφα και με ασφάλεια, πιέζοντάς την με τα δάχτυλα, κατόπιν, αφαιρέστε τη χάρτινη προστατευτική λωρίδα της τσιμούχας και τοποθετήστε το πλαίσιο στην οπή που δημιουργήθηκε στο έπιπλο. ●Τοποθετήστε την εστία με τα κατάλληλα στηρίγματα “S” και προσαρμόστε το προεξέχον μέρος μέσα στην υποδοχή “H” στο κάτω μέρος, γυρίστε την βίδα “F” μέχρι το στήριγμα “S” να εφαρμόσει στο πάνω μέρος (σχ. 10). ●Το ενδεχόμενο τοίχωμα (αριστερό ή δεξί) που ξεπερνάει σε ύψος την επιφάνεια εργασίας πρέπει να βρεθεί σε μια ελάχιστη απόσταση από το φόντο σύμφωνα με ό,τι αναφέρεται στη στήλη και στον πίνακα. ●Για να αποφευχθούν δυνατές επαφές με την επιφάνεια του υπέρθερμου κουτιού της επιφάνειας κατά τη λειτουργία αυτού, πρέπει να βάλετε ένα διαχωριστικό από ξύλο στερεωμένο με βίδες σε ελάχιστη απόσταση 70 mm από το top (εικ. 7-7/A).

ΕΓΚΑΤΑΣΤΑΣΗ79 ΕΓΚΑΤΑΣΤΑΣΗ ΣΗΜΑΝΤΙΚΕΣ ΥΠΟΔΕΙΞΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Επισημαίνεται στον τεχνικό εγκατάστασης ότι τα ενδεχόμενα πλευρικά τοιχώματα δεν πρέπει να ξεπερνάνε σε ύψος το πλαίσιο μαγειρέματος. Ακόμη, το πίσω τοίχωμα και οι γειτονικές επιφάνειες και πέριξ του πλαισίου πρέπει να αντέχουν σε θερμοκρασίας 90 °C. Η κόλλα που ενώνει το πλαστικό πάνελ στο έπιπλο, πρέπει να αντέχει σε θερμοκρασίες όχι μικρότερες των 150 °C για να αποφευχθεί η αποκόλληση της ίδιας της επένδυσης. Η εγκατάσταση της συσκευής πρέπει να είναι σύμφωνη με ό,τι υπαγορεύεται από τους ισχύοντες κανονισμούς. Η συσκευή αυτή δεν είναι συνδεδεμένη σε διάταξη απομάκρυνσης των προϊόντων της καύσης. Συνεπώς αυτή πρέπει να συνδέεται σύμφωνα με τους κανόνες εγκατάστασης που μνημονεύτηκαν παραπάνω. Θα πρέπει να δοθεί ιδιαίτερη προσοχή στις παρακάτω υποδείξεις που εφαρμόζονται σε ζητήματα εξαερισμού και αερισμού.

Είναι αναγκαίο ο χώρος όπου εγκαθίσταται η συσκευή να είναι συνεχώς αεριζόμενος για να διασφαλίζεται η σωστή λειτουργία αυτής. Η ποσότητα του αναγκαίου αέρα είναι η απαιτούμενη για την κανονική καύση του αερίου και για τον αερισμό του χώρου ο όγκος του οποίου δεν μπορεί να είναι μικρότερος των 20 m

. Η φυσική ροή του αέρα πρέπει να γίνεται με άμεσο τρόπο διαμέσου μόνιμων ανοιγμάτων που γίνονται στα τοιχώματα του προς αερισμού χώρου που βλέπουν προς τα έξω, με μια ελάχιστη διατομή 100 cm

(βλέπε εικ. 3). Τα ανοίγματα αυτά πρέπει να πραγματοποιούνται έτσι ώστε να μην μπορούν να εμφραχθούν. Επιτρέπεται επίσης και ο έμμεσος αερισμός μέσω λήψης του αέρα από χώρους γειτονικούς του προς αερισμό χώρου, τηρώντας αυστηρά ό,τι υπαγορεύεται από τους ισχύοντες κανονισμούς. ΠΡΟΣΟΧΗ: αν οι καυστήρες της επιφάνειας εργασίας δεν διαθέτουν θερμοζεύγος ασφαλείας, το άνοιγμα αερισμού πρέπει να έχει ελάχιστη διατομή 200 cm

7) ΘΕΣΗ ΚΑΙ ΑΕΡΙΣΜΟΣ

Οι συσκευές μαγειρέματος με αέριο πρέπει πάντα να εκκενώνουν τα προϊόντα της καύσης μέσω απορροφητήρων συνδεδεμένων σε καμινάδες, σε καπνοδόχους ή απ’ ευθείας προς τα έξω (βλέπε εικ. 4). Σε περίπτωση που δεν υπάρχει η δυνατότητα εφαρμογής του απορροφητήρα, είναι αποδεκτή η χρήση ενός ανεμιστήρα εγκατεστημένου σε παράθυρο ή σε τοίχο που βλέπει προς τα έξω, και τίθεται σε λειτουργία ταυτόχρονα με τη συσκευή (βλέπε εικ. 5), αρκεί να τηρούνται αυστηρά οι οδηγίες που αφορούν στον αερισμό και που υπαγορεύονται από τους ισχύοντες κανονισμούς.80 ΕΓΚΑΤΑΣΤΑΣΗ

Πριν συνδέσετε τη συσκευή βεβαιωθείτε ότι τα στοιχεία της ετικέτας επισημάνσεων στο κάτω μέρος του κασονιού είναι συμβατά με εκείνα του δικτύου διανομής αερίου. Μια ετικέτα, του εγχειριδίου αυτού στη σελίδα 88, τυπωμένη και μια στο κάτω μέρος του κασονιού, δείχνει τις προϋποθέσεις ρύθμισης της συσκευής: τον τύπο αερίου και την πίεση λειτουργίας. Όταν το αέριο διανέμεται μέσω σωληνώσεων, η συσκευή πρέπει να συνδέεται στην εγκατάσταση προσαγωγής αερίου:

• με σκληρό ατσάλινο μεταλλικό σωλήνα σύμφωνα με τους ισχύοντες κανονισμούς, οι ζεύξεις των οποίων πρέπει να πραγματοποιούνται μέσω σπειροειδών ρακόρ σύμφωνα με τον κανονισμό EN 10226.

• με σωλήνα χάλκινο σύμφωνα με τον ισχύοντα κανονισμό, και οι ζεύξεις του οποίου πρέπει να πραγματοποιηθούν με ρακόρ μηχανικής αντοχής σύμφωνα με τον ισχύοντα κανονισμό.

• με εύκαμπτο ατσάλινο ανοξείδωτο σωλήνα συνεχούς τοιχώματος, σύμφωνα με τον ισχύοντα κανονισμό, με μέγιστη επέκταση 2 μέτρων και τσιμούχες σύμφωνα με τον ισχύοντα κανονισμό. Ο σωλήνας αυτός πρέπει να εγκαθίσταται με τρόπο που να μην μπορεί να έρθει σε επαφή με τα κινητά μέρη του στοιχείου εντοίχισης (για παράδειγμα συρτάρια) και δεν πρέπει να διασχίζει χώρους που μπορεί να παραφορτωθούν. Όταν το αέριο παρέχεται απ’ ευθείας από μια φιάλη, η συσκευή, τροφοδοτούμενη με ένα ρυθμιστή πίεσης σύμφωνα με τον ισχύοντα κανονισμό, πρέπει να συνδέεται:

• με χάλκινο σωλήνα σύμφωνα με τον ισχύοντα κανονισμό, του οποίου οι ζεύξεις πρέπει να πραγματοποιούνται με ρακόρ μηχανικής αντοχής σύμφωνα με τον ισχύοντα κανονισμό.

• με εύκαμπτους σωλήνες από ανοξείδωτο χάλυβα συνεχούς τοιχώματος, σύμφωνα με τον ισχύοντα κανονισμό, με μέγιστη έκταση 2 μέτρων και τσιμούχες σύμφωνα με τον ισχύοντα κανονισμό. Ο σωλήνας αυτός πρέπει να εγκαθίσταται με τρόπο που να μην μπορεί να έρθει σε επαφή με κινητά μέρη του στοιχείου εντοίχισης (για παράδειγμα συρτάρια) και δεν πρέπει να διασχίζει χώρους που μπορεί να παραφορτωθούν. Συνιστάται να βάζετε στον εύκαμπτο σωλήνα το ειδικό προσαρμοστικό, που το βρίσκετε εύκολα στην αγορά, για τη διευκόλυνση της σύνδεσης με το συνδετικό του ρυθμιστή πίεσης που είναι μονταρισμένος στη φιάλη. Με το πέρας της σύνδεσης ελέγξτε την άψογη στεγανότητα χρησιμοποιώντας σαπωνοειδές διάλυμα και ποτέ φλόγα. ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ: Επισημαίνεται ότι το ρακόρ εισόδου αερίου της συσκευής είναι σπειροειδές ½» αερίου κωνικό αρσενικό σύμφωνα με τις προδιαγραφές EN 10226.

Η συσκευή συμμορφώνεται με τις διατάξεις των υποπαραγράφων για τις ευρωπαϊκές οδηγίες: 2009/142/ΕΚ (μέχρι τις 20 Απριλίου 2018). Κανονισμός (ΕΕ) 2016/426 (από τις 21 Απριλίου 2018).81 ΕΓΚΑΤΑΣΤΑΣΗ

9) ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

Η ηλεκτρική σύνδεση πρέπει να εκτελεστεί σύμφωνα με τα πρότυπα και τις ισχύουσες νομοθετικές διατάξεις. Πριν να κάνετε τη σύνδεση, ελέγξτε ότι: - η υποδοχή ή το σύστημα διαθέτει ικανή σύνδεση γείωσης σύμφωνα με τα πρότυπα και τις ισχύουσες νομοθετικές διατάξεις. Ουδεμία ευθύνη φέρεται για τη μη τήρηση των διατάξεων αυτών. - η τάση αντιστοιχεί στην τιμή που ενδείκνυται στη χαρακτηριστική ετικέτα και το τμήμα των καλωδίων της ηλεκτρικής εγκατάστασης θα μπορεί να υποστηρίζει το φορτίο που ενδείκνυται επίσης στην ετικέτα. - η τάση αντιστοιχεί στην τιμή που ενδείκνυται στη χαρακτηριστική ετικέτα και το τμήμα των καλωδίων της ηλεκτρικής εγκατάστασης θα μπορεί να υποστηρίζει το φορτίο που ενδείκνυται επίσης στην ετικέτα. Όταν η σύνδεση στο δίκτυο τροφοδοσίας γίνεται μέσω υποδοχής: - τοποθετήστε στο καλώδιο τροφοδοσίας «C», εάν δεν διαθέτει, (βλέπε εικ. 11) ένα φις σύμφωνα με τους κανονισμούς κατάλληλο για τη φόρτωση που υποδεικνύεται στην ετικέτα με τα σήματα. Συνδέστε τα καλωδιάκια σύμφωνα με το σχέδιο της εικόνας 11 φροντίζοντας να τηρείτε τις παρακάτω αντιστοιχίες: γράμμα L(φάση) =καλωδιάκι καφέ χρώματος; γράμμα N (ουδέτερο) =καλωδιάκι μπλε χρώματος; σύμβολο γείωσης = καλωδιάκι πράσινου- κίτρινου χρώματος. - Το καλώδιο τροφοδοσίας πρέπει να τοποθετηθεί έτσι ώστε να μην φθάνει σε κανένα σημείο μία θερμοκρασία 90 °C. - Μην χρησιμοποιείτε για τη σύνδεση μειώσεις, προσαρμογείς ή διακλαδώσεις καθώς θα μπορούσαν να προκαλέσουν ψευδείς επαφές με επακόλουθες επικίνδυνες υπερθερμάνσεις. - Όταν γίνει ο εντοιχισμός η πρίζα πρέπει να είναι προσβάσιμη. Όταν η σύνδεση γίνει απ’ ευθείας στο ηλεκτρικό

- παρεμβάλλετε ανάμεσα στη συσκευή και το δίκτυο έναν πολυπολικό διακόπτη, ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ: όλα τα προϊόντα μας συμμορφώνονται με τις Ευρωπαϊκές προδιαγραφές και τις σχετικές τροποποιήσεις. Ως εκ τούτου, το προϊόν είναι σύμφωνο με τις απαιτήσεις των Ευρωπαϊκών Οδηγιών που ισχύουν σχετικά με: - την ηλεκτρομαγνητική συμβατότητα (EMC), - την ηλεκτρική ασφάλεια (LVD), - τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών (RoHS) και τον - Οικολογικό σχεδιασμό (ERP). Πριν να προβείτε σε οποιαδήποτε επέμβαση στο ηλεκτρικό μέρος της συσκευής, θα πρέπει να την αποσυνδέσετε πλήρως από το ηλεκτρικό

ΣΗΜΑΝΤΙΚΟ: Η εγκατάσταση πρέπει να γίνει σύμφωνα με τις οδηγίες του κατασκευαστή. Τυχόν εσφαλμένη εγκατάσταση μπορεί να επιφέρει ζημίες σε άτομα, ζώα ή πράγματα, ως προς τα οποία ο κατασκευαστής δεν μπορεί να θεωρηθεί

Σε περίπτωση που για την εγκατάσταση θα έπρεπε να απαιτηθούν τροποποιήσεις στο οικιακό ηλεκτρικό δίκτυο ή σε περίπτωση ασυμβατότητας ανάμεσα στην πρίζα και στο βύσμα της συσκευής, θα πρέπει να ζητηθεί η επέμβαση επαγγελματικά καταρτισμένου προσωπικού. Αυτό το τελευταίο, συγκεκριμένα, θα πρέπει επίσης να επιβεβαιώσει ότι το τμήμα των καλωδίων της πρίζας ενδείκνυται για την ισχύ που απορροφάται από τη συσκευή.

12/A Πριν να κάνετε οποιαδήποτε ρύθμιση αποσυνδέστε τη συσκευή από το ρεύμα. Στο τέλος των ρυθμίσεων ή των προρυθμίσεων, τα ενδεχόμενα σφραγίσματα πρέπει να αποκατασταθούν από τον τεχνικό. Η ρύθμιση του κύριου αέρα στους καυστήρες μας δεν είναι απαραίτητη.

Ρύθμιση του “Ελάχιστου”: - ανάψτε τον καυστήρα βάλτε το διακόπτη στη θέση του “Ελάχιστου“ (μικρή φλόγα εικ. 1). - Βγάλτε τον διακόπτη “M” (εικ. 12 - 12/A) του κρουνού απλά πιέζοντας στο στέλεχος αυτού. Το by-pass για τη ρύθμιση της ελάχιστης παροχής μπορεί να είναι: στο πλάι του κρουνού (εικ. 12) ή στο εσωτερικό του στελέχους. Σε κάθε περίπτωση, για τη ρύθμιση, η πρόσβαση γίνεται μέσω εισαγωγής ενός μικρού κατσαβιδιού “D” στο πλάι του κρουνού (εικ. 12), ή στην οπή “C” στο εσωτερικό του στελέχους του κρουνού (εικ. 12/A). - Περιστρέφετε το by-pass δεξιά ή αριστερά ρυθμίζοντας καταλλήλως τη φλόγα στη θέση μειωμένης παροχής. Συνιστάται να μην υπερβάλετε με το “Ελάχιστο”: η μικρή φλόγα πρέπει να είναι συνεχής και σταθερή. Επανατοποθετήστε σωστά τα διάφορα εξαρτήματα Εννοείται ότι η προαναφερόμενη ρύθμιση πρέπει να εκτελεστεί μόνο με καυστήρες που λειτουργούν με G20, ενώ με καυστήρες που λειτουργούν με G30 G31 η βίδα πρέπει να ασφαλιστεί μέχρι τέλος) δεξιόστροφ βαλβίδας λίπανσης Αν μια βαλβίδα έχει κολλήσει, μην πιέζετε και να ζητήσει τεχνική βοήθεια.83

11) ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΚΡΟΦΥΣΙΩΝ

Οι καυστήρες προσαρμόζονται στα διάφορα αέρια συναρμολογώντας τα αντίστοιχα ακροφύσια του αερίου που χρησιμοποιείτε. Για να γίνει αυτό είναι απαραίτητο να αφαιρέσετε τις κεφαλές των καυστήρων και με ένα ίσιο κλειδί «Β», να ξεβιδώσετε το ακροφύσιο «Α» (βλέπε εικ. 13) και να το αντικαταστήσετε με ένα ακροφύσιο που αντιστοιχεί στο αέριο που χρησιμοποιείτε. Συνιστάται να μπλοκάρετε με δύναμη το ακροφύσιο. Αφού κάνει τις προαναφερόμενες αντικαταστάσεις, ο τεχνικός θα πρέπει να προχωρήσει στη ρύθμιση των καυστήρων όπως περιγράφεται στην παράγραφο 10, να σφίξει τα ενδεχόμενα όργανα ρύθμισης ή προρύθμισης και να τοποθετήσει επάνω στη συσκευή, αντικαθιστώντας την προϋπάρχουσα, την ετικέτα που αντιστοιχεί στη νέα ρύθμιση αερίου που έγινε επάνω στη συσκευή. Η ετικέτα αυτή περιέχεται μέσα στο φάκελο των ανταλλακτικών των ακροφυσίων. Για την ευκολία του τεχνικού εγκατάστασης αναφέρουμε παρακάτω έναν πίνακα με τις ικανότητες, τις θερμικές ικανότητες των καυστήρων, τη διάμετρο των ακροφυσίων και την πίεση λειτουργίας των διαφόρων αερίων.

gr/h l/h Min. Max. E.E ΑΕΡΙΟ ΚΑΥΣΤΗΡΕΣ

διπλό στέμμα G30 - ΒΟΥΤΑΝΙΟ G31 - ΠΡΟΠΑΝΙΟ G20 - ΦΥΣΙΚΟ

G30 - ΒΟΥΤΑΝΙΟ G31 - ΠΡΟΠΑΝΙΟ G20 - ΦΥΣΙΚΟ

G30 - ΒΟΥΤΑΝΙΟ G31 - ΠΡΟΠΑΝΙΟ G20 - ΦΥΣΙΚΟ

G30 - ΒΟΥΤΑΝΙΟ G31 - ΠΡΟΠΑΝΙΟ G20 - ΦΥΣΙΚΟ

N.A. *Σύμφωνα με τον κανονισμό Νο 66/2014 μέτρα της ΕΕ για την εφαρμογή της οδηγίας 2009/125/ΕU, η καυστήρας EEgas) απόδοση υπολογίστηκε σύμφωνα με το EN 30-2-1 τελευταία επανεξετάσει μαζί με την G20.84

ΔΙΑΤΑΞΗ ΤΩΝ ΚΑΥΣΤΗΡΩΝ EEεστίας

ΤΥΠΟΙ ΚΑΙ ΔΙΑΤΟΜΕΣ ΤΩΝ ΚΑΛΩΔΙΩΝ ΤΡΟΦΟΔΟΣΙΑΣ

Στην περίπτωση αντικατάστασης του καλωδίου τροφοδοσίας, ο τεχνικός εγκατάστασης θα πρέπει να μεριμνήσει ώστε ο αγωγός της γείωσης να είναι μακρύτερος των αγωγών (B) φάσης (βλέπε εικ. 14) και ακόμη να λάβει υπόψη του τις προειδοποιήσεις της παραγράφου 9.

220-240 V~ Πλαίσιο αερίου H05 RR - F / H07 RN-F Διατομή 3 x 0,75 mm

Μικτές εστίες με ηλεκτρική αντίσταση "Hi-Light” H05 RR - F / H07 RN-F Διατομή 3 x 1 mm

Μικτή εστία με ηλεκτρικά καλοριφέρ πιο “Hi- Light" H05 RR - F / H07 RN-F Διατομή 3 x 1.5 mm

Ηλεκτρική εστία “Hi-Light"

H05 RR - F / H07 RN-F Διατομή 3 x 1.5 mm

ΔΥΝΑΜΗ ΤΩΝ ΗΛΕΚΤΡΙΚΑ ΕΞΑΡΤΗΜΑΤΑ εικ. 14 ΤΥΠΟΣ Ø (cm) POWER (W) ECμαγείρεμα με ηλεκτρισμό* (Wh/kg) Ηλεκτρικό στοιχείο θέρμανσης “Hi-Light” 14,0

187,0 Ηλεκτρικό στοιχείο θέρμανσης “Hi-Light” 18,0

188,5 Ηλεκτρικό στοιχείο θέρμανσης “Hi-Light”

17,0*26,5 2100 / 1400 183,3 Ηλεκτρικό στοιχείο θέρμανσης “Hi-Light”

N.A *ECμαγείρεμα με ηλεκτρισμό: Ενεργειακή κατανάλωση ανά kg, υπολογιζόμενη σύμφωνα με τον κανονισμό (ΕΕ) 66/2014. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ΣΥΝΤΗΡΗΣΗ ΠΡΕΠΕΙ ΝΑ ΓΙΝΕΤΑΙ ΑΠΟΚΛΕΙΣΤΙΚΑ ΚΑΙ ΜΟΝΟ ΑΠΟ ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΑ ΑΤΟΜΑ.86 ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ ΕΠΙ ΤΗΣ ΕΤΙΚΕΤΑΣ ΣΗΜΑΝΣΕΩΝ

(60) Κατηγορία: II 2H3+ G 30 - Βουτάνιο = 28 - 30 mbar G 31 - Προπάνιο = 37 mbar G 20 - Φυσικό = 20 mbar

Φυσικό Αέριο = 7.5 kW Qn GPL = 545 gr/h (G30) Qn GPL = 536 gr/h(G31) Τάση = 220 - 240 V ~ Συχνότητα = 50-60 Hz

(60) (WOK αριστερά) Κατηγορία: II 2H3+ G 30 - Βουτάνιο = 28 - 30 mbar G 31 - Προπάνιο = 37 mbar G 20 - Φυσικό = 20 mbar

Φυσικό Αέριοl = 8.5 kW Qn GPL = 618 gr/h (G30) Qn GPL = 607gr/h (G31) Τάση = 220 - 240 V ~ Συχνότητα = 50-60 Hz

(90) (WOK κεντρικός) Κατηγορία: II 2H3+ G 30 - Βουτάνιο = 28 - 30 mbar G 31 - Προπάνιο = 37 mbar G 20 - Φυσικό = 20 mbar

Φυσικό Αέριο = 11.5 kW Qn GPL = 836 gr/h(G30) Qn GPL = 821gr/h (G31) Τάση = 220 - 240 V ~ Συχνότητα = 50-60 Hz

(90) (WOK αριστερά) Κατηγορία: II 2H3+ G 30 - Βουτάνιο = 28 - 30 mbar G 31 - Προπάνιο = 37 mbar G 20 - Φυσικό = 20 mbar

Φυσικό Αέριοl = 11.5 kW Qn GPL = 836 gr/h (G30) Qn GPL = 821gr/h (G31) Τάση = 220 - 240 V ~ Συχνότητα = 50-60 Hz

(90) (WOK αριστερά) Κατηγορία: II 2H3+ G 30 - Βουτάνιο = 28 - 30 mbar G 31 - Προπάνιο = 37 mbar G 20 - Φυσικό = 20 mbar

Φυσικό Αέριοl = 13.25 kW Qn GPL = 963 gr/h(G30) Qn GPL = 946 gr/h(G31) Τάση = 220 - 240 V ~ Συχνότητα = 50-60 Hz

(90) (+2 elem.Hi-light) Κατηγορία: II 2H3+ G 30 - Βουτάνιο = 28 - 30 mbar G 31 - Προπάνιο = 37 mbar G 20 - Φυσικό = 20 mbar

Φυσικό Αέριοl = 7.5 kW Qn GPL = 545 gr/h(G30) Qn GPL = 536 gr/h (G31) Τάση = 220 - 240 V ~ Συχνότητα = 50-60 Hz Μέγιστη Ονομαστική Ισχύς Ρεύματος 3000W

(90) (+1 elem. ωοειδής Hi-light) WOK αριστερά Κατηγορία: II 2H3+ G 30 - Βουτάνιο = 28 - 30 mbar G 31 - Προπάνιο = 37 mbar G 20 - Φυσικό = 20 mbar

Φυσικό Αέριο = 8.5 kW Qn GPL = 618 gr/h(G30) Qn GPL = 607gr/h(G31) Τάση = 220 - 240 V ~ Συχνότητα = 50-60 Hz Μέγιστη Ονομαστική Ισχύς Ρεύματος. 1400/2100W

(75) Κατηγορία: II 2H3+ G 30 - Βουτάνιο = 28 - 30 mbar G 31 - Προπάνιο = 37 mbar G 20 - Φυσικό = 20 mbar

Φυσικό Αέριοl = 11.5 kW Qn GPL = 836 gr/h (G30) Qn GPL = 821 gr/h (G31) Τάση = 220 - 240 V ~ Συχνότητα = 50-60 Hz

2 “Hi-light” Κατηγορία: II 2H3+ G 30 - Βουτάνιο = 28 - 30 mbar G 31 - Προπάνιο = 37 mbar G 20 - Φυσικό = 20 mbar

Φυσικό Αέριοl = 4.0 kW Qn GPL = 291 gr/h (G30) Qn GPL = 286 gr/h (G31) Τάση = 220 - 240 V ~ Συχνότητα = 50-60 Hz Μέγιστη Ονομαστική Ισχύς Ρεύματος 3000 W87 2 ΕΣΤΙΕΣ (30) Κατηγορία: II 2H3+ G 30 - Βουτάνιο = 28 - 30 mbar G 31 - Προπάνιο = 37 mbar G 20 - Φυσικό = 20 mbar

Φυσικό Αέριοl = 4.0 kW Qn GPL = 291 gr/h(G30) Qn GPL = 286 gr/h (G31) Τάση = 220 - 240 V ~ Συχνότητα = 50-60 Hz 1 ΕΣΤΙΕΣ (30) Κατηγορία: II 2H3+ G 30 - Βουτάνιο = 28 - 30 mbar G 31 - Προπάνιο = 37 mbar G 20 - Φυσικό = 20 mbar

Φυσικό Αέριοl = 4.0 kW Qn GPL = 291 gr/h(G30) Qn GPL = 286 gr/h (G31) Τάση = 220 - 240 V ~ Συχνότητα = 50-60 Hz Μοντέλο: EFX 30.1 2H - EFX 30.1 2H-T

50/60 Hz Συνολικής ισχύος 3000 W Μοντέλο: EFX 30.1 1H - EFX 30.1 1H-T

50/60 Hz Συνολικής ισχύος 2400 W Σε περίπτωση βλάβης ή κόψιμο του καλωδίου, παρακαλούμε να απομακρυνθείτε από το καλώδιο και μην το αγγίζετε. Επιπλέον, η συσκευή πρέπει να αποσυνδεθεί και να μην ενεργοποιηθεί. Καλέστε το πλησιέστερο εξουσιοδοτημένο κέντρο σέρβις για να διορθώσει το πρόβλημα. ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ ΕΠΙ ΤΗΣ ΕΤΙΚΕΤΑΣ ΣΗΜΑΝΣΕΩΝ88 ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ ΤΗΣ ΡΥΘΜΙΣΗΣ ΑΕΡΙΟΥ ΤΗΣ ΣΥΣΚΕΥΗΣ Σε περίπτωση προσαρμογής της επιφάνειας μαγειρέματος σε άλλο τύπο αερίου, εργαστείτε όπως περιγράφουν οι οδηγίες για την εγκατάσταση και τη χρήση και αντικαταστήστε την ετικέτα στον πάτο με εκείνη που παρέχεται μέσα στο φάκελο των ανταλλακτικών.89 Αυτή η συσκευή είναι σημειωμένη σύμφωνα με την Ευρωπαϊκή οδηγία 2002/96/EC σχετικά με την Διάθεση Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού (WEEE). Αυτή η οδηγία είναι σχεδιασμένη για να έχει ισχύ πανευρωπαϊκά σχετικά με την επιστροφή και ανακύκλωση του Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού. ΤΕΧΝΙΚΗ ΥΠΟΣΤΗΡΙΞΗ ΚΑΙ ΑΝΤΑΛΛΑΚΤΙΚΑ Η συσκευή αυτή, πριν να φύγει από το εργοστάσιο, εγκρίθηκε μετά από δοκιμή και ρυθμίστηκε από έμπειρο και ειδικευμένο προσωπικό, έτσι ώστε να εξασφαλιστούν τα καλύτερα δυνατά αποτελέσματα λειτουργίας της. Τα γνήσια ανταλλακτικά βρίσκονται μόνον στα Κέντρα Τεχνικής Υποστήριξής μας και στα εξουσιοδοτημένα καταστήματα. Κάθε επισκευή, ή ρύθμιση που καταστεί στη συνέχεια απαραίτητη πρέπει να γίνεται με τη μέγιστη προσοχή και επιμέλεια από ειδικευμένο προσωπικό. Για το λόγο αυτό σας συνιστούμε να απευθύνεστε πάντα στο Κατάστημα από το οποίο έγινε η πώληση ή στο πλησιέστερο Κέντρο Υποστήριξής μας προσδιορίζοντας τη μάρκα, το μοντέλο, τον αριθμό σειράς και τον τύπο προβλήματος της συσκευής που διαθέτετε. Τα σχετικά στοιχεία είναι σταμπαρισμένα επάνω στην ετικέτα με τα σήματα που είναι τοποθετημένη στο κάτω μέρος της συσκευής και στην ετικέτα που υπάρχει επάνω στο κιβώτιο συσκευασίας. Οι πληροφορίες αυτές επιτρέπουν στον τεχνικό βοηθό να εξοπλιστεί με τα κατάλληλα ανταλλακτικά και να εξασφαλίσει στη συνέχεια μία άμεση και στοχευμένη επέμβαση. Συνιστάται να αναγράψετε παρακάτω τα στοιχεία αυτά έτσι ώστε να τα έχετε πάντα κοντά σας: ΜΑΡΚΑ:.................................................... ΜΟΝΤΕΛΟ: .............................................. ΣΕΙΡΑ: ...................................................... Διατηρήστε το Πιστοποιητικό Εγγύησης ή το φύλλο τεχνικών στοιχείων με το Εγχειρίδιο Οδηγιών, κατά τη διάρκεια ζωής της συσκευής. Περιέχει σημαντικά τεχνικά στοιχεία.90 AVISO: O aparelho e as suas partes acessíveis aquecem durante o uso. Deve-se tomar cuidado para evitar tocar os elementos de aquecimento. As crianças com menos de 8 anos de idade devem ser mantidas longe a menos que não sejam constantemente vigiadas. Este aparelho pode ser usado por crianças acima de 8 anos de idade e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, se tiverem recebido supervisão ou instruções sobre a utilização segura do aparelho e compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção de utilizador não devem ser feitas por crianças sem supervisão. AVISO: Cozinhar sem vigiar numa placa com gordura ou óleo pode ser perigoso e pode provocar incêndio. NUNCA tente apagar o incêndio com água, mas desligue o aparelho e, em seguida, cubra a chama p. ex. com uma tampa ou um cobertor anti- fogo. AVISO: Perigo de incêndio: não coloque objetos sobre as superfícies de cozedura. AVISO: Se a superfície estiver rachada, desligue o aparelho para evitar a possibilidade de choque elétrico. AVISO: Se a superfície estiver rachada, desligue o aparelho para evitar a possibilidade de choque elétrico. AVISO: não use uma unidade de limpeza a vapor de: fogões, fogões e fornos. AVISO: o aparelho não se destina a ser operado por meio de um temporizador externo ou sistema de controlo remoto separado. AVISO: Utilize apenas acessórios e sistemas de segurança designados pelo fabricante da placa ou indicados nas instruções de utilização como adequados, ou incorporados no equipamento. O uso de acessórios inapropriados pode causar acidentes. AVISO: O processo de cozedura deve ser controlado. Um processo de cozedura de curta duração deve ser controlado constantemente.91
