ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EX 60.1 3G AI AL DR CI TEKA

ΠΕΡΙΓΡΑΦΗ ΕΣΤΙΩΝ ΜΑΓΕΙΡΕΜΑΤΟΣ

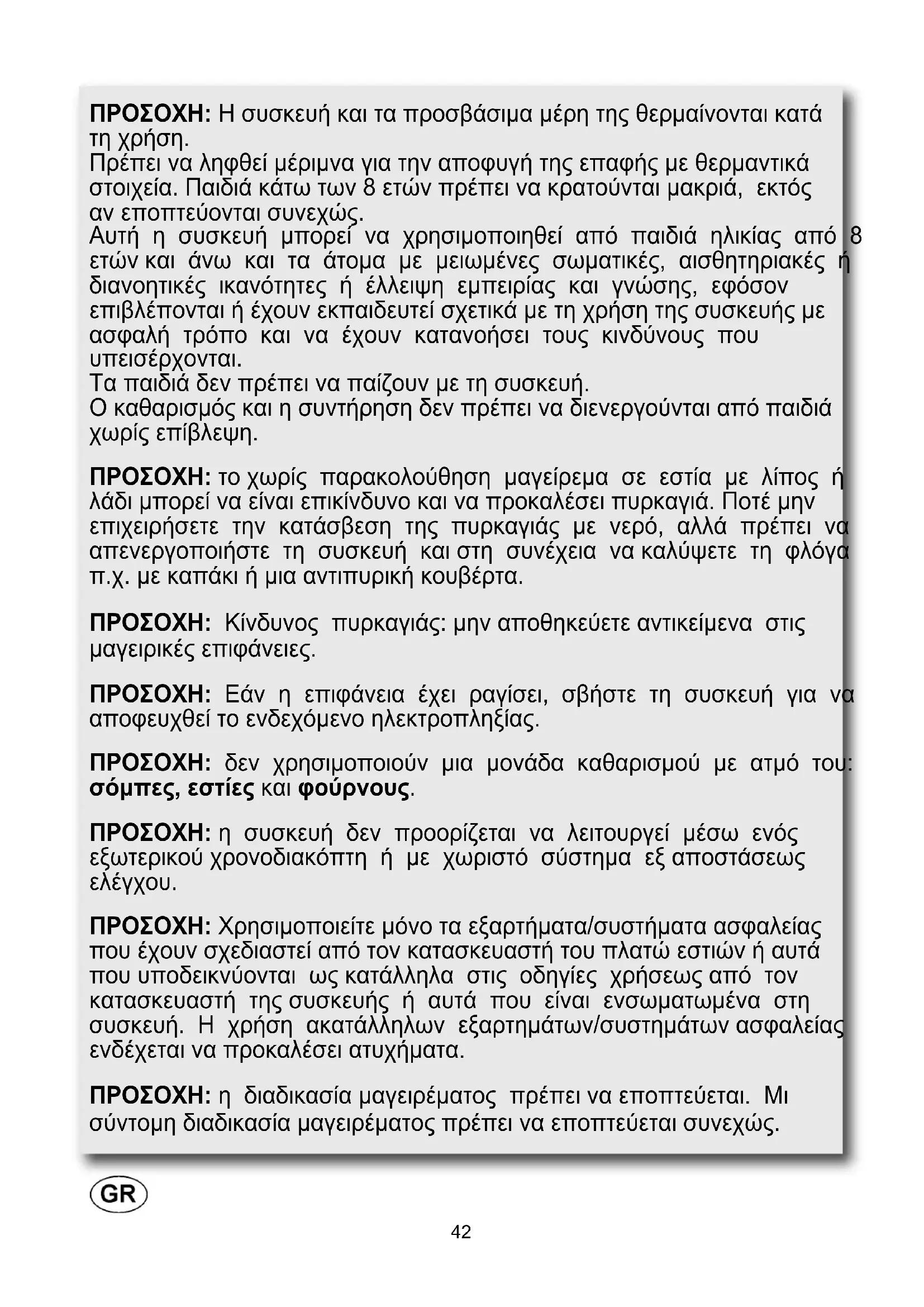

Πρέπει να ληφθεί µέριµνα για την αποφυγή της επαφής µε θερµαντικά στοιχεία. Παιδιά κάτω των 8 ετών πρέπει να κρατούνται µακριά, εκτός αν εποπτεύονται συνεχώς. Αυτή η συσκευή µπορεί να χρησιµοποιηθεί από παιδιά ηλικίας από 8 ετών και άνω και τα άτοµα µε µειωµένες σωµατικές, αισθητηριακές ή διανοητικές ικανότητες ή έλλειψη εµπειρίας και γνώσης, εφόσον επιβλέπονται ή έχουν εκπαιδευτεί σχετικά µε τη χρήση της συσκευής µε ασφαλή τρόπο και να έχουν κατανοήσει τους κινδύνους που υπεισέρχονται. Τα παιδιά δεν πρέπει να παίζουν µε τη συσκευή. Ο καθαρισµός και η συντήρηση δεν πρέπει να διενεργούνται από παιδιά χωρίς επίβλεψη. ΠΡΟΣΟΧΗ: το χωρίς παρακολούθηση µαγείρεµα σε εστία µε λίπος ή λάδι µπορεί να είναι επικίνδυνο και να προκαλέσει πυρκαγιά. Ποτέ µην επιχειρήσετε την κατάσβεση της πυρκαγιάς µε νερό, αλλά πρέπει να απενεργοποιήστε τη συσκευή και στη συνέχεια να καλύψετε τη φλόγα π.χ. µε καπάκι ή µια αντιπυρική κουβέρτα. ΠΡΟΣΟΧΗ: Κίνδυνος πυρκαγιάς: µην αποθηκεύετε αντικείµενα στις µαγειρικές επιφάνειες. ΠΡΟΣΟΧΗ: Εάν η επιφάνεια έχει ραγίσει, σβήστε τη συσκευή για να αποφευχθεί το ενδεχόµενο ηλεκτροπληξίας. ΠΡΟΣΟΧΗ: δεν χρησιµοποιούν µια µονάδα καθαρισµού µε ατµό του: σόµπες, εστίες και φούρνους. ΠΡΟΣΟΧΗ: η συσκευή δεν προορίζεται να λειτουργεί µέσω ενός εξωτερικού χρονοδιακόπτη ή µε χωριστό σύστηµα εξ αποστάσεως

ΠΡΟΣΟΧΗ: Χρησιµοποιείτε µόνο τα εξαρτήµατα/συστήµατα ασφαλείας που έχουν σχεδιαστεί από τον κατασκευαστή του πλατώ εστιών ή αυτά που υποδεικνύονται ως κατάλληλα στις οδηγίες χρήσεως από τον κατασκευαστή της συσκευής ή αυτά που είναι ενσωµατωµένα στη συσκευή. Η χρήση ακατάλληλων εξαρτηµάτων/συστηµάτων ασφαλείας ενδέχεται να προκαλέσει ατυχήµατα. ΠΡΟΣΟΧΗ: η διαδικασία µαγειρέµατος πρέπει να εποπτεύεται. Μι σύντοµη διαδικασία µαγειρέµατος πρέπει να εποπτεύεται συνεχώς.43 ΠΕΡΙΓΡΑΦΗ ΠΛΑΙΣΙΩΝ ΕΣΤΙΩΝ 1 Καυστήρας διπλό στέµµα 4000 W 2 Καυστήρας ταχύς 2800 W 3 Καυστήρας ηµι-ταχύς 1750 W 4 Καυστήρας εφεδρικός 1000 W 6 Ηλεκτρικό στοιχείο θέρµανσης Ø14,5 cm 1500 W 7 Πλέγµα από 8 ∆ιακόπτης χειρισµού καυστήρα αρ. 1 9 ∆ιακόπτης χειρισµού καυστήρα αρ. 2 10 ∆ιακόπτης χειρισµού καυστήρα αρ. 3 11 ∆ιακόπτης χειρισµού καυστήρα αρ. 4 13 ∆ιακόπτης χειρισµού πλάκα n° 6 14 Πλήκτρο Ισχύος (Ενδείξεις υπολοίπου θερµότητας) Προσοχή: η συσκευή αυτή σχεδιάστηκε για οικιακή χρήση, σε κατοικίες και από ιδιώτες.

Στην πρόσοψη, πάνω σε κάθε διακόπτη είναι τυπωµένο ένα σχέδιο στο οποίο φαίνεται σε ποιον καυστήρα αντιστοιχεί κάθε διακόπτης. Αφού ανοίξετε τον κρουνό του δικτύου παροχής αερίου ή της φιάλης αερίου, ανάψτε τους καυστήρες µε τον τρόπο που περιγράφεται παρακάτω: ●Ηλεκτρική αυτόµατη ανάφλεξη Πιέστε και στρέψτε αριστερόστροφα το διακόπτη που αντιστοιχεί στον καυστήρα που θα χρησιµοποιηθεί, φέρτε τον στη θέση του Μέγιστου (µεγάλη φλόγα εικ. 1) κατόπιν πιέστε τον διακόπτη

●Ανάφλεξη καυστήρων που διαθέτουν θερµοζεύγος ασφαλείας Με τους καυστήρες που διαθέτουν θερµοζεύγος ασφαλείας, πρέπει να στρέψετε αριστερόστροφα το διακόπτη που αντιστοιχεί στον καυστήρα που θα χρησιµοποιηθεί, φέρτε τον στη θέση του Μέγιστου (µεγάλη φλόγα εικ. 1) µέχρι να αισθανθείτε το στοπ, κατόπιν πιέστε το διακόπτη και επαναλάβετε τις ενέργειες που αναφέρθηκαν προηγουµένως. Αφού γίνει η ανάφλεξη διατηρήστε πατηµένο τον διακόπτη για περίπου 10 δευτερόλεπτα. Για όλα τα µοντέλα, σε περίπτωση που σβήσουν κατά λάθος οι φλόγες, κλείστε το διακόπτη ελέγχου του καυστήρα και µην επιχειρήσετε να ξανανάψετε τουλάχιστον για 1 λεπτό. ΠΩΣ ΧΡΗΣΙΜΟΠΟΙΟΎΝΤΑΙ ΟΙ ΚΑΥΣΤΉΡΕΣ Για να πετύχετε τη µέγιστη απόδοση µε την ελάχιστη κατανάλωση αερίου είναι χρήσιµο να θυµόσαστε ό,τι διευκρινίζεται παρακάτω: - Χρησιµοποιείτε για κάθε καυστήρα κατάλληλες κατσαρόλες (βλέπε τον επόµενο πίνακα και την εικ. 2). - Όταν φτάσετε στο βρασµό φέρτε το διακόπτη στη θέση του Ελάχιστου (µικρή φλόγα εικ. 1). - Να χρησιµοποιείτε πάντα κατσαρόλες µε καπάκι. - Χρησιµοποιείτε µόνο σκεύη µε επίπεδη βάση. ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ: ●Η ανάφλεξη των καυστήρων µε θερµοζεύγη ασφαλείας µπορεί να γίνει µόνο όταν ο διακόπτης είναι στη θέση του Μέγιστου (µεγάλη φλόγα εικ. 1). ●Απουσία ηλεκτρικής ενέργειας, µπορείτε να ανάψετε τους καυστήρες µε τα σπίρτα. ●Κατά τη χρήση των καυστήρων µην αφήνετε αφύλακτη τη συσκευή και προσέξτε να µη βρίσκονται πλησίον παιδιά. Ειδικότερα, βεβαιωθείτε ότι οι λαβές των κατσαρολών είναι τοποθετηµένες µε σωστό τρόπο και να επιτηρείτε το µαγείρεµα των τροφίµων όταν χρησιµοποιείτε λάδια και λίπη αφού αυτά είναι ιδιαίτερα εύφλεκτα. ●Μην χρησιµοποιείτε σπρέι καθαρισµού αεροζόλ κοντά στη µονάδα κατά τη διάρκεια της χρήσης, κίνδυνο πυρκαγιάς. ●Συνιστάται να µην χρησιµοποιείτε περιέκτες που να προεξέχουν από τα άκρα της εστίας. ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ ΚΑΙ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΟ

●η χρήση µιας συσκευής αερίου για µαγείρεµα παράγει θερµότητα και υγρασία στο χώρο στον οποίο είναι τοποθετηµένη. Για το λόγο αυτό είναι απαραίτητο να εξασφαλίζετε έναν καλό αερισµό του χώρου διατηρώντας ελεύθερα τα ανοίγµατα του φυσικού αερισµού (εικ. 3) και ενεργοποιώντας τη µηχανική συσκευή αερισµού (απορροφητήρας ή ηλεκτρικός εξαεριστήρας εικ. 4 και εικ. 5). ●Η έντονη και παρατεταµένη χρήση της συσκευής, µπορεί να απαιτεί έναν πρόσθετο αερισµό, για παράδειγµα το άνοιγµα ενός παράθυρου, ή έναν πιο αποτελεσµατικό αερισµό αυξάνοντας την ισχύ της µηχανικής αναρρόφησης εάν υπάρχει. ●Μην επιχειρήσετε να τροποποιήσετε τα τεχνικά χαρακτηριστικά του προϊόντος διότι αυτό µπορεί να αποβεί επικίνδυνο.

διπλό στέµµα 4000 24 ÷ 26

1750 16 ÷ 18 Εφεδρικός 1000 10 ÷ 14 Το πλαίσιο αυτό εστιών έχει σχεδιαστεί για να χρησιµοποιηθεί µόνο σαν συσκευή µαγειρέµατος: Η οποιαδήποτε άλλη χρήση (όπως η θέρµανση του περιβάλλοντος) θα πρέπει να θεωρείται ακατάλληλη και επικίνδυνη.●Αν αποφασίσετε να µη χρησιµοποιήσετε αυτή τη συσκευή (ή να αντικαταστήσετε την παλαιά) πριν να τη ρίψετε στον κάδο απορριµµάτων συνιστάται να την καταστήσετε ανενεργή σύµφωνα µε την ισχύουσα νοµοθεσία σχετικά µε την προστασία της υγείας και τη ρύπανση του περιβάλλοντος, καθιστώντας επίσης αβλαβή τα τυχόν επικίνδυνα τµήµατα , ειδικά για τα παιδιά που θα µπορούσαν να χρησιµοποιήσουν µια συσκευή εκτός χρήσης για να παίξουν. ●Μην αγγίζετε τη συσκευή µε βρεγµένα υγρά χέρια ή

●Μη χρησιµοποιείτε τη συσκευή µε γυµνά πόδια. ●Ο κατασκευαστής δεν µπορεί να θεωρηθεί υπεύθυνος για τις οποιεσδήποτε ζηµίες που προκλήθηκαν από ακατάλληλες, εσφαλµένες ή αδικαιολόγητες χρήσεις. ●Κατά τη διάρκεια και αµέσως µετά τη λειτουργία ορισµένα µέρη του πλαισίου εστιών φθάνουν σε θερµοκρασίες πολύ υψηλές: Αποφύγετε την επαφή τους. ●Αφού χρησιµοποιήσετε το πλαίσιο εστιών, βεβαιωθείτε ότι ο δείκτης των διακοπτών βρίσκεται σε θέση απενεργοποίησης και κλείστε την κεντρική στρόφιγγα του αγωγού διανοµής του αερίου ή τη στρόφιγγα της φιάλης. ●Σε περίπτωση που οι στρόφιγγες του αερίου παρουσιάζουν ανωµαλία κατά τη λειτουργία τους, καλέστε την Υπηρεσία Τεχνικής Βοήθειας. ●Η συσκευή δεν θα πρέπει να λειτουργεί µε ένα εξωτερικό χρονοδιακόπτη ή ξεχωριστό σύστηµα τηλεχειρισµού.

ΗΛΕΚΤΡΙΚΩΝ ΕΣΤΙΩΝ Ενδεχοµένως, οι επιφάνειες να µπορούν να εξοπλιστούν µε δύο τύπους ηλεκτρικών εστιών: κανονικές και ταχείες εστίες που υποδεικνύονται µε κόκκινη σήµανση. Ο χειρισµός των κανονικών και των ταχείων εστιών πραγµατοποιείται από έναν διακόπτη 7 θέσεων (βλ. εικόνα A). Ενεργοποιήστε τις εστίες γυρίζοντας τον περιστροφικό διακόπτη στην απαιτούµενη θέση. Στην πρόσοψη υπάρχει τυπωµένο σχετικό διάγραµµα. Αυτό το διάγραµµα δηλώνει σε ποια ηλεκτρική εστία αντιστοιχεί κάθε περιστροφικός διακόπτης (βλ. εικόνα A). Μια κόκκινη λυχνία προειδοποίησης θα ανάψει για να δείξει ότι η εστία έχει ενεργοποιηθεί.

3) ΤΡΟΠΟΣ ΧΡΗΣΗΣ ΤΩΝ ΗΛΕΚΤΡΙΚΩΝ

Παρακάτω, θα βρείτε έναν καθαρά ενδεικτικό πίνακα χρήσης των εστιών.

Προσοχή: Κατά τη διάρκεια της λειτουργίας, το πλαίσιο εργασίας καθίσταται πολύ ζεστό πάνω στις ζώνες µαγειρέµατος: Κρατήστε το µακριά από τα παιδιά! Ποτέ µη µαγειρεύετε τα τρόφιµα άµεσα στις ηλεκτρικές πλάκες, αλλά πάντα σε ένα δοχείο ή δοχείο. ΚΑΝΟΝΙΚΗ ΚΑΙ ΤΑΧΕΙΑ ΕΣΤΙΑ

∆ΙΑ∆ΙΚΑΣΙΕΣ ΠΙΘΑΝΩΝ ΤΡΟΠΩΝ ΜΑΓΕΙΡΕΜΑΤΟΣ 0 Απενεργοποίηση 1 Ελάχιστη Για να λιώσετε βούτυρο, σοκολάτα, κ.λπ. Για να ζεστάνετε µικρές ποσότητες υγρού.

Για να ζεστάνετε µεγαλύτερες ποσότητες υγρού. Για να ετοιµάσετε κρέµες και σάλτσες που απαιτούν µεγάλης διάρκειας µαγείρεµα σε χαµηλή θερµοκρασία. 3 Αργή Για να ξεπαγώσετε παγωµένες τροφές και να ετοιµάσετε ψητά, να ζεστάνετε στο σηµείο βρασµού ή να σιγοβράσετε. 4 Μεσαία Για να ζεστάνετε τροφές στο σηµείο βρασµού. Για να ξεροψήσετε ευαίσθητα κρέατα και ψάρια. 5 ∆υνατή Για τηγανιτά φιλέτα και µπριζόλες. Για να σιγοβράσετε µεγάλες ποσότητες τροφών. 6 Υψηλή Για να φτάσετε µεγάλες ποσότητες υγρού στο σηµείο βρασµού. Για τηγάνισµα.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ: όταν η εστία ανάβει για πρώτη φορά, ή έχει παραµείνει χωρίς να χρησιµοποιηθεί για µεγάλο χρονικό διάστηµα, θα πρέπει να στεγνώσει για 30 λεπτά µε τον διακόπτη στη θέση αρ. 1. Αυτό θα περιορίσει οποιαδήποτε υγρασία έχει απορροφηθεί από το µονωτικό υλικό. Για σωστή χρήση της οικιακής συσκευής, να θυµάστε τα εξής: ●Πρώτα τοποθετήστε το µαγειρικό σκεύος στην ζώνη θέρµανσης και µετά ενεργοποιήστε την

●Χρησιµοποιείτε µαγειρικά σκεύη µε συµπαγής επίπεδους πάτους (εικ. B). ●Χρησιµοποιείτε µαγειρικά σκεύη µε πάτο ίδιας διαµέτρου µε την ζώνη θέρµανσης. ●Στεγνώστε τον πάτο του µαγειρικού σκεύους πριν το ακουµπήσετε στην ζώνη θέρµανσης. ●Κατά την χρήση των ζωνών θέρµανσης, παρακαλούµε, κρατάτε τα παιδιά σε απόσταση από τις ζεστές εστίες. Σιγουρευτείτε ότι οι λαβές των µαγειρικών σκευών είναι τοποθετηµένες σωστά, προς το εσωτερικό της συσκευής. Λάβετε υπόψιν σας ότι το λίπος και το λάδι µπορούν να γίνουν εύφλεκτα. ●Στην περίπτωση που το γυαλί ραγίσει, παρακαλούµε αποσυνδέστε την συσκευή από την παροχή ηλεκτρικού ρεύµατος. ●Η συσκευή δεν θα πρέπει να λειτουργεί µε ένα εξωτερικό χρονοδιακόπτη ή ξεχωριστό σύστηµα τηλεχειρισµού. ●Εάν δεν πρέπει να χρησιµοποιούν αυτή τη συσκευή πια (ή να αντικαταστήσει ένα παλιό µοντέλο), πριν από τη διάθεση, να είναι εκτός λειτουργίας, σύµφωνα µε την ισχύουσα νοµοθεσία για την προστασία της υγείας και την πρόληψη της ρύπανσης του περιβάλλοντος, καθιστώντας τα επικίνδυνα µέρη του αβλαβείς, ιδίως για τα παιδιά που µπορεί να παίξει σε ένα εγκαταλελειµµένο συσκευή. ΣΩΣΤΗ ΧΡΗΣΗ ΤΩΝ ΗΛΕΚΤΡΙΚΩΝ ΕΣΤΙΩΝ Όταν χρησιµοποιείτε τις ηλεκτρικές εστίες, πρέπει να κάνετε τα εξής: ●οπωσδήποτε µην λειτουργείτε τις εστίες κενές (χωρίς σκεύος). ●Προσπαθείτε να µην χύνετε υγρά επάνω στις εστίες όταν είναι καυτές. ●Μαγειρεύετε µε καπάκι όποτε είναι εφικτό για εξοικονόµηση ενέργειας. ●Μια ενδεικτική λυχνία κοντά στον περιστρεφόµενο διακόπτη δείχνει όταν οι ηλεκτρικές εστίες είναι αναµµένες.

Πριν διενεργήσετε οποιαδήποτε διαδικασία καθαρισµού, να αποσυνδέετε τη συσκευή από το δίκτυο τροφοδοσίας αερίου και ηλεκτρικού.

4) ΕΠΙΦΑΝΕΙΑ ΕΡΓΑΣΙΑΣ

Αν θέλετε να διατηρήσετε την επιφάνεια εστιών γυαλιστερή, είναι πολύ σηµαντικό να την πλένετε µετά από κάθε χρήση µε χλιαρό σαπουνόνερο, να την ξεβγάζετε και να τη στεγνώνετε. Με τον ίδιο τρόπο πρέπει να πλένονται τα επισµαλτωµένα πλέγµατα, τα επισµαλτωµένα καλύµµατα “A”, “B” και “C” (βλέπε εικ. 6/A – 6/B) και οι κεφαλές καυστήρων “T” (βλέπε εικ. 6/B). Να καθαρίζονται τα µπουζιά ανάφλεξης “AC” και οι αισθητήρες των θερµοστοιχειών “TC” (βλέπε εικ. 6/A). ∆εν πρέπει να τοποθετούνται στο πλυντήριο πιάτων. Καθαρίστε απαλά µε µια µικρή βούρτσα, όπως φαίνεται (δείτε. Εικ. 6) και αφήστε την να στεγνώσει εντελώς. Ο καθαρισµός πρέπει να διενεργείται όταν το πλαίσιο και τα εξαρτήµατα δεν είναι θερµά και δεν πρέπει να χρησιµοποιούνται µεταλλικά σφουγγαράκια, αποξυστικά σε σκόνη ή διαβρωτικά spray. Μην αφήνετε να παραµένουν ξύδι, καφές, γάλα, αλµυρό νερό και χυµός λεµονιού ή ντοµάτας επί µακρόν σε επαφή µε τις επιφάνειες. ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ: Όταν ξαναµοντάρετε τα εξαρτήµατα παρακαλείσθε να τηρείτε τις παρακάτω

• Να ελέγχετε αν τα ανοίγµατα των κεφαλών των καυστήρων ‘T’ (εικ. 6/A) δεν εµφράσσονται από ξένα σώµατα.

• Βεβαιωθείτε ότι το επισµαλτωµένο καπάκι “A”, “B” και “C” (εικ. 6/A – 6/B) είναι σωστά τοποθετηµένο στην κεφαλή του καυστήρα. Αυτή η προϋπόθεση ικανοποιείται όταν το καπάκι που είναι τοποθετηµένο στην κεφαλή προκύπτει απόλυτα σταθερό.

• Αν η µανούβρα ανοίγµατος και κλεισίµατος κάποιου κρουνού είναι δυσχερής, µη τον ζορίζετε, αλλά ζητήστε επειγόντως την επέµβαση της υπηρεσίας τεχνικής υποστήριξης.

• Για να διατηρήσετε σε καλή κατάσταση τα ηλεκτρικά σίδερα θα πρέπει να αντιµετωπίζονται µε τα κατάλληλα προϊόντα καθαρισµού και την πρόληψη της σκουριάς.

• Μη χρησιµοποιείτε πίδακες ατµού για τον καθαρισµό της συσκευής. ΧΡΗΣΗ ΚΑΘΑΡΙΣΜΟΣ Σηµείωση: Η συνεχής χρήση θα µπορούσε να προκαλέσει, σε αντιστοιχία µε τους καυστήρες, ένα χρωµατισµό διαφορετικό από τον αρχικό, ο οποίος οφείλεται στην υψηλή θερµοκρασία.Για να πετύχετε τη µέγιστη απόδοση µε την ελάχιστη ενεργειακή κατανάλωση κατά το µαγείρεµα µε το θερµαντικό στοιχείο χρησιµοποιήστε: κατσαρόλες µε επίπεδη βάση, µεγάλου πάχους και διαµέτρου κατάλληλης για το θερµαντικό στοιχείο (βλέπε εικόνα B). Μαγειρεύετε µε καπάκι για επιπλέον εξοικονόµηση ενέργειας. Ακόµη, προσαρµόστε την ισχύ του θερµαντικού στοιχείου στην επίτευξη του βρασµού. ΕΓΚΑΤΑΣΤΑΣΗ ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟΥΣ ΤΕΧΝΙΚΟΥΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Η εγκατάσταση, όλες οι ρυθµίσεις, οι τροποποιήσεις και η συντήρηση, που αναφέρονται στο µέρος αυτό πρέπει να διενεργούνται αποκλειστικά από ειδικευµένο προσωπικό. Μια εσφαλµένη εγκατάσταση µπορεί να προξενήσει ζηµιές σε άτοµα, ζώα ή αντικείµενα, έναντι των οποίων ο κατασκευαστής δεν µπορεί να θεωρηθεί

Ο εξοπλισµός πρέπει να εγκατασταθεί σωστά, σύµφωνα µε τους ισχύοντες κανόνες και σύµφωνα µε τις οδηγίες του κατασκευαστή. Οι διατάξεις ασφαλείας ή αυτόµατης ρύθµισης των συσκευών κατά τη διάρκεια ζωής της εγκατάστασης µπορούν να τροποποιηθούν µόνο από τον κατασκευαστή ή από τον εξουσιοδοτηµένο προµηθευτή.

5) ΕΙΣΑΓΩΓΗ ΠΛΑΙΣΙΟΥ

Αφού αφαιρέσετε την εξωτερική συσκευασία και τις εσωτερικές συσκευασίες των διαφόρων κινητών µερών, βεβαιωθείτε για την ακεραιότητα του πλαισίου. Σε περίπτωση αµφιβολίας µη χρησιµοποιείτε τη συσκευή και απευθυνθείτε σε ειδικευµένο προσωπικό. Τα στοιχεία της συσκευασίας (χαρτόνι, σακούλες, διογκούµενο πολυστυρόλ, καρφιάf) δεν πρέπει να αφήνονται εκτεθειµένα σε µικρά παιδιά αφού αποτελούν δυνητικές πηγές

Πρέπει να δηµιουργήσετε στο πλαίσιο του αρθρωτού επίπλου ένα άνοιγµα για τον εντοιχισµό των διαστάσεων που εκφράζονται σε mm και που υποδεικνύονται στην εικ. 7, φροντίζοντας να τηρηθούν οι κριτικές αποστάσεις µεταξύ του πλαισίου, των πλευρικών τοιχωµάτων, του πίσω και επάνω τοιχώµατος (βλέπε εικ. 7 και η ελάχιστη απόσταση που φαίνεται στο Σχ. 8). Η συσκευή πρέπει κα καταταχθεί στη κατηγορία 3 και συνεπώς υπόκειται σε όλους τους περιορισµούς που προβλέπονται από τους κανονισµούς για τις συσκευές αυτές.

6) ΣΤΕΡΕΩΣΗ ΤΟΥ ΠΛΑΙΣΙΟΥ

Το πλαίσιο διαθέτει µια ειδική στόκος για την αποφυγή διείσδυσης υγρού στο έπιπλο. Για να εφαρµόσετε σωστά την στόκος αυτή, παρακαλείσθε να τηρήσετε ό,τι αναφέρεται παρακάτω: ●Βγάλτε τις λωρίδες της στόκος από τη θέση τους φροντίζοντας ώστε το διαφανές προστατευτικό να παραµείνει κολληµένο στην ίδια την στόκος. ●Αναποδογυρίστε το πλαίσιο και τοποθετήστε σωστά την στόκος “E” (εικ. 9) κάτω από το άκρο του πλαισίου, έτσι ώστε το εξωτερικό πλευρό της στόκος να συµπέσει επακριβώς µε το περιµετρικό εξωτερικό άκρο του πλαισίου. Τα άκρα των λωρίδων πρέπει να συµπέσουν χωρίς να προεξέχουν. ●Εφαρµόστε στο πλαίσιο την στόκος οµοιόµορφα και µε ασφάλεια, πιέζοντάς την µε τα δάχτυλα, κατόπιν, αφαιρέστε τη χάρτινη προστατευτική λωρίδα της τσιµούχας και τοποθετήστε το πλαίσιο στην οπή που δηµιουργήθηκε στο

●Κόψτε προσεκτικά την άκρη περίσσεια στόκος µε ένα εργαλείο (εικ 9 / A -. 9 / Β). ●Τοποθετήστε την εστία µε τα κατάλληλα στηρίγµατα “S” και προσαρµόστε το προεξέχον µέρος µέσα στην υποδοχή “H” στο κάτω µέρος, γυρίστε την βίδα “F” µέχρι το στήριγµα “S” να εφαρµόσει στο πάνω µέρος (σχ. 10). ●Το ενδεχόµενο τοίχωµα (αριστερό ή δεξί) που ξεπερνάει σε ύψος την επιφάνεια εργασίας πρέπει να βρεθεί σε µια ελάχιστη απόσταση από το φόντο σύµφωνα µε ό,τι αναφέρεται στη στήλη και στον πίνακα. ●Για να αποφευχθούν δυνατές επαφές µε την επιφάνεια του υπέρθερµου κουτιού της επιφάνειας κατά τη λειτουργία αυτού, πρέπει να βάλετε ένα διαχωριστικό από ξύλο στερεωµένο µε βίδες σε ελάχιστη απόσταση 70 mm από το top (εικ. 7). ΣΗΜΑΝΤΙΚΟ: Για µια τέλεια εγκατάσταση, µια τέλεια ρύθµιση και ένα τέλειο µετασχηµατισµό του πλαισίου εστιών κατά τη χρήση άλλων αερίων, πρέπει να απευθυνθείτε σε έναν ΕΞΟΥΣΙΟ∆ΟΤΗΜΕΝΟ ΕΓΚΑΤΑΣΤΑΤΗ: Η µη τήρηση αυτού του κανόνα επιφέρει µείωση της ισχύος της εγγύησης. 46ΕΓΚΑΤΑΣΤΑΣΗ ΣΗΜΑΝΤΙΚΕΣ ΥΠΟ∆ΕΙΞΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Επισηµαίνεται στον τεχνικό εγκατάστασης ότι τα ενδεχόµενα πλευρικά τοιχώµατα δεν πρέπει να ξεπερνάνε σε ύψος το πλαίσιο µαγειρέµατος. Ακόµη, το πίσω τοίχωµα και οι γειτονικές επιφάνειες και πέριξ του πλαισίου πρέπει να αντέχουν σε θερµοκρασίας 90 °C. Η κόλλα που ενώνει το πλαστικό πάνελ στο έπιπλο, πρέπει να αντέχει σε θερµοκρασίες όχι µικρότερες των 150 °C για να αποφευχθεί η αποκόλληση της ίδιας της επένδυσης. Η εγκατάσταση της συσκευής πρέπει να είναι σύµφωνη µε ό,τι υπαγορεύεται από τους ισχύοντες κανονισµούς. Η συσκευή αυτή δεν είναι συνδεδεµένη σε διάταξη αποµάκρυνσης των προϊόντων της καύσης. Συνεπώς αυτή πρέπει να συνδέεται σύµφωνα µε τους κανόνες εγκατάστασης που µνηµονεύτηκαν παραπάνω. Θα πρέπει να δοθεί ιδιαίτερη προσοχή στις παρακάτω υποδείξεις που εφαρµόζονται σε ζητήµατα εξαερισµού και αερισµού.

Είναι αναγκαίο ο χώρος όπου εγκαθίσταται η συσκευή να είναι συνεχώς αεριζόµενος για να διασφαλίζεται η σωστή λειτουργία αυτής. Η ποσότητα του αναγκαίου αέρα είναι η απαιτούµενη για την κανονική καύση του αερίου και για τον αερισµό του χώρου ο όγκος του οποίου δεν µπορεί να είναι µικρότερος των 20 m

. Η φυσική ροή του αέρα πρέπει να γίνεται µε άµεσο τρόπο διαµέσου µόνιµων ανοιγµάτων που γίνονται στα τοιχώµατα του προς αερισµού χώρου που βλέπουν προς τα έξω, µε µια ελάχιστη διατοµή 100 cm

(βλέπε εικ. 3). Τα ανοίγµατα αυτά πρέπει να πραγµατοποιούνται έτσι ώστε να µην µπορούν να εµφραχθούν. Επιτρέπεται επίσης και ο έµµεσος αερισµός µέσω λήψης του αέρα από χώρους γειτονικούς του προς αερισµό χώρου, τηρώντας αυστηρά ό,τι υπαγορεύεται από τους ισχύοντες κανονισµούς. ΠΡΟΣΟΧΗ: αν οι καυστήρες της επιφάνειας εργασίας δεν διαθέτουν θερµοζεύγος ασφαλείας, το άνοιγµα αερισµού πρέπει να έχει ελάχιστη διατοµή 200 cm

8) ΘΕΣΗ ΚΑΙ ΑΕΡΙΣΜΟΣ

Οι συσκευές µαγειρέµατος µε αέριο πρέπει πάντα να εκκενώνουν τα προϊόντα της καύσης µέσω απορροφητήρων συνδεδεµένων σε καµινάδες, σε καπνοδόχους ή απ’ ευθείας προς τα έξω (βλέπε εικ. 4). Σε περίπτωση που δεν υπάρχει η δυνατότητα εφαρµογής του απορροφητήρα, είναι αποδεκτή η χρήση ενός ανεµιστήρα εγκατεστηµένου σε παράθυρο ή σε τοίχο που βλέπει προς τα έξω, και τίθεται σε λειτουργία ταυτόχρονα µε τη συσκευή (βλέπε εικ. 5), αρκεί να τηρούνται αυστηρά οι οδηγίες που αφορούν στον αερισµό και που υπαγορεύονται από τους ισχύοντες κανονισµούς.

Πριν συνδέσετε τη συσκευή βεβαιωθείτε ότι τα στοιχεία της ετικέτας επισηµάνσεων στο κάτω µέρος του κασονιού είναι συµβατά µε εκείνα του δικτύου διανοµής αερίου. Μια ετικέτα, του εγχειριδίου αυτού, τυπωµένη και µια στο κάτω µέρος του κασονιού, δείχνει τις προϋποθέσεις ρύθµισης της συσκευής: τον τύπο αερίου και την πίεση λειτουργίας. Όταν το αέριο διανέµεται µέσω σωληνώσεων, η συσκευή πρέπει να συνδέεται στην εγκατάσταση προσαγωγής αερίου:

• µε σκληρό ατσάλινο µεταλλικό σωλήνα σύµφωνα µε τους ισχύοντες κανονισµούς, οι ζεύξεις των οποίων πρέπει να πραγµατοποιούνται µέσω σπειροειδών ρακόρ σύµφωνα µε τον κανονισµό EN 10226.

• µε σωλήνα χάλκινο σύµφωνα µε τον ισχύοντα κανονισµό, και οι ζεύξεις του οποίου πρέπει να πραγµατοποιηθούν µε ρακόρ µηχανικής αντοχής σύµφωνα µε τον ισχύοντα κανονισµό.

• µε εύκαµπτο ατσάλινο ανοξείδωτο σωλήνα συνεχούς τοιχώµατος, σύµφωνα µε τον ισχύοντα κανονισµό, µε µέγιστη επέκταση 2 µέτρων και τσιµούχες σύµφωνα µε τον ισχύοντα κανονισµό. Ο σωλήνας αυτός πρέπει να εγκαθίσταται µε τρόπο που να µην µπορεί να έρθει σε επαφή µε τα κινητά µέρη του στοιχείου εντοίχισης (για παράδειγµα συρτάρια) και δεν πρέπει να διασχίζει χώρους που µπορεί να παραφορτωθούν. Όταν το αέριο παρέχεται απ’ ευθείας από µια φιάλη, η συσκευή, τροφοδοτούµενη µε ένα ρυθµιστή πίεσης σύµφωνα µε τον ισχύοντα κανονισµό, πρέπει να συνδέεται:

• µε χάλκινο σωλήνα σύµφωνα µε τον ισχύοντα κανονισµό, του οποίου οι ζεύξεις πρέπει να πραγµατοποιούνται µε ρακόρ µηχανικής αντοχής σύµφωνα µε τον ισχύοντα κανονισµό.

• µε εύκαµπτους σωλήνες από ανοξείδωτο χάλυβα συνεχούς τοιχώµατος, σύµφωνα µε τον ισχύοντα κανονισµό, µε µέγιστη έκταση 2 µέτρων και τσιµούχες σύµφωνα µε τον ισχύοντα κανονισµό. Ο σωλήνας αυτός πρέπει να εγκαθίσταται µε τρόπο που να µην µπορεί να έρθει σε επαφή µε κινητά µέρη του στοιχείου εντοίχισης (για παράδειγµα συρτάρια) και δεν πρέπει να διασχίζει χώρους που µπορεί να παραφορτωθούν. Συνιστάται να βάζετε στον εύκαµπτο σωλήνα το ειδικό προσαρµοστικό, που το βρίσκετε εύκολα στην αγορά, για τη διευκόλυνση της σύνδεσης µε το συνδετικό του ρυθµιστή πίεσης που είναι µονταρισµένος στη φιάλη. Με το πέρας της σύνδεσης ελέγξτε την άψογη στεγανότητα χρησιµοποιώντας σαπωνοειδές διάλυµα και ποτέ φλόγα. ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ: Επισηµαίνεται ότι το ρακόρ εισόδου αερίου της συσκευής είναι σπειροειδές ½» αερίου κωνικό αρσενικό σύµφωνα µε τις προδιαγραφές EN 10226. Η συσκευή είναι σύµφωνη µε τις προδιαγραφές των παρακάτω Ευρωπαϊκών Οδηγιών: CE 2009/142 σχετικές µε την ασφάλεια αερίου. 47ΕΓΚΑΤΑΣΤΑΣΗ

10) ΗΛΕΚΤΡΙΚΗ ΣΥΝ∆ΕΣΗ

Η ηλεκτρική σύνδεση πρέπει να εκτελεστεί σύµφωνα µε τα πρότυπα και τις ισχύουσες νοµοθετικές διατάξεις. Πριν να κάνετε τη σύνδεση, ελέγξτε ότι: - η υποδοχή ή το σύστηµα διαθέτει ικανή σύνδεση γείωσης σύµφωνα µε τα πρότυπα και τις ισχύουσες νοµοθετικές διατάξεις. Ουδεµία ευθύνη φέρεται για τη µη τήρηση των διατάξεων αυτών. - η τάση αντιστοιχεί στην τιµή που ενδείκνυται στη χαρακτηριστική ετικέτα και το τµήµα των καλωδίων της ηλεκτρικής εγκατάστασης θα µπορεί να υποστηρίζει το φορτίο που ενδείκνυται επίσης στην ετικέτα. - η τάση αντιστοιχεί στην τιµή που ενδείκνυται στη χαρακτηριστική ετικέτα και το τµήµα των καλωδίων της ηλεκτρικής εγκατάστασης θα µπορεί να υποστηρίζει το φορτίο που ενδείκνυται επίσης στην ετικέτα. Όταν η σύνδεση στο δίκτυο τροφοδοσίας γίνεται µέσω υποδοχής: - τοποθετήστε στο καλώδιο τροφοδοσίας «C», εάν δεν διαθέτει, (βλέπε εικ. 11) ένα φις σύµφωνα µε τους κανονισµούς κατάλληλο για τη φόρτωση που υποδεικνύεται στην ετικέτα µε τα σήµατα. Συνδέστε τα καλωδιάκια σύµφωνα µε το σχέδιο της εικόνας 11 φροντίζοντας να τηρείτε τις παρακάτω αντιστοιχίες: γράµµα L(φάση) =καλωδιάκι καφέ χρώµατος; γράµµα N (ουδέτερο) =καλωδιάκι µπλε χρώµατος; σύµβολο γείωσης = καλωδιάκι πράσινου- κίτρινου χρώµατος. - Το καλώδιο τροφοδοσίας πρέπει να τοποθετηθεί έτσι ώστε να µην φθάνει σε κανένα σηµείο µία θερµοκρασία 90 °C. - Μην χρησιµοποιείτε για τη σύνδεση µειώσεις, προσαρµογείς ή διακλαδώσεις καθώς θα µπορούσαν να προκαλέσουν ψευδείς επαφές µε επακόλουθες επικίνδυνες υπερθερµάνσεις. - Όταν γίνει ο εντοιχισµός η πρίζα πρέπει να είναι προσβάσιµη. Όταν η σύνδεση γίνει απ’ ευθείας στο ηλεκτρικό

- παρεµβάλλετε ανάµεσα στη συσκευή και το δίκτυο έναν πολυπολικό διακόπτη, διαστασιοποιηµένο κατάλληλα για το φορτίο της συσκευής, σύµφωνα µε τα ισχύοντα πρότυπα εγκατάστασης. - Θυµηθείτε ότι το καλώδιο γείωσης δεν πρέπει να διακοπεί από το διακόπτη. - Για µεγαλύτερη ασφάλεια, η ηλεκτρική σύνδεση µπορεί να προστατεύεται και από ένα διαφορικό διακόπτη υψηλής ευαισθησίας. Πριν να προβείτε σε οποιαδήποτε επέµβαση στο ηλεκτρικό µέρος της συσκευής, θα πρέπει να την αποσυνδέσετε πλήρως από το ηλεκτρικό

ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ: όλα τα προϊόντα µας συµµορφώνονται µε τις Ευρωπαϊκές προδιαγραφές και τις σχετικές τροποποιήσεις. Ως εκ τούτου, το προϊόν είναι σύµφωνο µε τις απαιτήσεις των Ευρωπαϊκών Οδηγιών που ισχύουν σχετικά µε: - την ηλεκτροµαγνητική συµβατότητα (EMC), - την ηλεκτρική ασφάλεια (LVD), - τον περιορισµό της χρήσης ορισµένων επικίνδυνων ουσιών (RoHS) και τον - Οικολογικό σχεδιασµό (ERP). ΣΗΜΑΝΤΙΚΟ: Η εγκατάσταση πρέπει να γίνει σύµφωνα µε τις οδηγίες του κατασκευαστή. Τυχόν εσφαλµένη εγκατάσταση µπορεί να επιφέρει ζηµίες σε άτοµα, ζώα ή πράγµατα, ως προς τα οποία ο κατασκευαστής δεν µπορεί να θεωρηθεί

Σε περίπτωση που για την εγκατάσταση θα έπρεπε να απαιτηθούν τροποποιήσεις στο οικιακό ηλεκτρικό δίκτυο ή σε περίπτωση ασυµβατότητας ανάµεσα στην πρίζα και στο βύσµα της συσκευής, θα πρέπει να ζητηθεί η επέµβαση επαγγελµατικά καταρτισµένου προσωπικού. Αυτό το τελευταίο, συγκεκριµένα, θα πρέπει επίσης να επιβεβαιώσει ότι το τµήµα των καλωδίων της πρίζας ενδείκνυται για την ισχύ που απορροφάται από τη συσκευή. 48ΡΎΘΜΙΣΗ και ΜΕΤΑΤΡΟΠΕΣ Πριν να κάνετε οποιαδήποτε ρύθµιση αποσυνδέστε τη συσκευή από το ρεύµα. Στο τέλος των ρυθµίσεων ή των προρυθµίσεων, τα ενδεχόµενα σφραγίσµατα πρέπει να αποκατασταθούν από τον τεχνικό. Η ρύθµιση του κύριου αέρα στους καυστήρες µας δεν είναι απαραίτητη.

Ρύθµιση του “Ελάχιστου”: - ανάψτε τον καυστήρα βάλτε το διακόπτη στη θέση του “Ελάχιστου“ (µικρή φλόγα εικ. 1). - Βγάλτε τον διακόπτη “M” (εικ. 12 - 12/A) του κρουνού απλά πιέζοντας στο στέλεχος αυτού. Το by-pass για τη ρύθµιση της ελάχιστης παροχής µπορεί να είναι: στο πλάι του κρουνού (εικ. 12) ή στο εσωτερικό του στελέχους. Σε κάθε περίπτωση, για τη ρύθµιση, η πρόσβαση γίνεται µέσω εισαγωγής ενός µικρού κατσαβιδιού “D” στο πλάι του κρουνού (εικ. 12), ή στην οπή “C” στο εσωτερικό του στελέχους του κρουνού (εικ. 12/A). - Περιστρέφετε το by-pass δεξιά ή αριστερά ρυθµίζοντας καταλλήλως τη φλόγα στη θέση µειωµένης παροχής. Συνιστάται να µην υπερβάλετε µε το “Ελάχιστο”: η µικρή φλόγα πρέπει να είναι συνεχής και σταθερή. Επανατοποθετήστε σωστά τα διάφορα εξαρτήµατα. Εννοείται ότι η προαναφερθείσα ρύθµιση διενεργείται µόνο µε καυστήρες που λειτουργούν σε G20, ενώ µε καυστήρες που λειτουργούν σε G30 ή G31 η βίδα πρέπει να ασφαλίζεται τελείως (στρέφοντας δεξιόστροφα).

12) ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΚΡΟΦΥΣΙΩΝ

Οι καυστήρες προσαρµόζονται στα διάφορα αέρια συναρµολογώντας τα αντίστοιχα ακροφύσια του αερίου που χρησιµοποιείτε. Για να γίνει αυτό είναι απαραίτητο να αφαιρέσετε τις κεφαλές των καυστήρων και µε ένα ίσιο κλειδί «Β», να ξεβιδώσετε το ακροφύσιο «Α» (βλέπε εικ. 13) και να το αντικαταστήσετε µε ένα ακροφύσιο που αντιστοιχεί στο αέριο που χρησιµοποιείτε. Συνιστάται να µπλοκάρετε µε δύναµη το ακροφύσιο. Αφού κάνει τις προαναφερόµενες αντικαταστάσεις, ο τεχνικός θα πρέπει να προχωρήσει στη ρύθµιση των καυστήρων όπως περιγράφεται στην παράγραφο 11, να σφίξει τα ενδεχόµενα όργανα ρύθµισης ή προρύθµισης και να τοποθετήσει επάνω στη συσκευή, αντικαθιστώντας την προϋπάρχουσα, την ετικέτα που αντιστοιχεί στη νέα ρύθµιση αερίου που έγινε επάνω στη συσκευή. Η ετικέτα αυτή περιέχεται µέσα στο φάκελο των ανταλλακτικών των ακροφυσίων. Για την ευκολία του τεχνικού εγκατάστασης αναφέρουµε παρακάτω έναν πίνακα µε τις ικανότητες, τις θερµικές ικανότητες των καυστήρων, τη διάµετρο των ακροφυσίων και την πίεση λειτουργίας των διαφόρων αερίων. βαλβίδας λίπανσης Αν µια βαλβίδα έχει κολλήσει, µην πιέζετε και να ζητήσει τεχνική

∆ιατηρήστε το Πιστοποιητικό Εγγύησης ή το φύλλο τεχνικών στοιχείων µε το Εγχειρίδιο Οδηγιών, κατά τη διάρκεια ζωής της συσκευής. Περιέχει σηµαντικά τεχνικά στοιχεία.50

∆ΙΑΤΑΞΗ ΤΩΝ ΚΑΥΣΤΗΡΩΝ

*Σύµφωνα µε τον κανονισµό Νο 66/2014 µέτρα της ΕΕ για την εφαρµογή της οδηγίας 2009/125/ΕU, η καυστήρας EEgas) απόδοση υπολογίστηκε σύµφωνα µε το EN 30-2-1 τελευταία επανεξετάσει µαζί µε την G20.

ΑΚΡΟΦΥΣΙΟΥR 1/100 mm

gr/h l/h Min. Max. E.E ΑΕΡΙΟΚΑΥΣΤΗΡΕΣ

εστίαςαερίου 57,2%51

ΤΥΠΟΙ ΚΑΙ ∆ΙΑΤΟΜΕΣ ΤΩΝ ΚΑΛΩ∆ΙΩΝ ΤΡΟΦΟ∆ΟΣΙΑΣ

Στην περίπτωση αντικατάστασης του καλωδίου τροφοδοσίας, ο τεχνικός εγκατάστασης θα πρέπει να µεριµνήσει ώστε ο αγωγός της γείωσης (B) να είναι µακρύτερος των αγωγών φάσης (βλέπε εικ. 14) και ακόµη να λάβει υπόψη του τις προειδοποιήσεις της παραγράφου 10.

Πλαίσιο αερίου H05 RR - F ∆ιατοµή 3 x 0,75 mm

Μικτές εστίες µε ηλεκτρική αντίσταση H05 RR - F ∆ιατοµή 3 x 1 mm

∆ΥΝΑΜΗ ΤΩΝ ΗΛΕΚΤΡΙΚΑ ΕΞΑΡΤΗΜΑΤΑ ΤΥΠΟΣ Ø (cm) POWER (W) ECµαγείρεµα µε ηλεκτρισµό* (Wh/kg) Ηλεκτρικό στοιχείο θέρµανσης 14,5 1500 201,6 *ECµαγείρεµα µε ηλεκτρισµό: Ενεργειακή κατανάλωση ανά kg, υπολογιζόµενη σύµφωνα µε τον κανονισµό (ΕΕ) 66/2014, EN 60350-2 και στην τελική αναθεώρηση. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ: Η ΣΥΝΤΗΡΗΣΗ ΠΡΕΠΕΙ ΝΑ ΓΙΝΕΤΑΙ ΑΠΟΚΛΕΙΣΤΙΚΑ ΚΑΙ ΜΟΝΟ ΑΠΟ ΕΞΟΥΣΙΟ∆ΟΤΗΜΕΝΑ ΑΤΟΜΑ. Σε περίπτωση αποτυχίας λειτουργίας ή κοψίµατος στο καλώδιο, αποµακρυνθείτε από το καλώδιο και µην το αγγίζετε. Επίσης, η συσκευή πρέπει να παραµένει εκτός πρίζας και να µην είναι αναµµένη. Καλέστε το πλησιέστερο σε εσάς εξουσιοδοτηµένο κέντρο για να διορθώσετε το πρόβληµα.52 6 ΕΣΤΙΕΣ (90) (BUR αριστερά) Κατηγορία: = II 2H3+ G 30 - Βουτάνιο = 28 - 30 mbar G 31 - Προπάνιο = 37 mbar G 20 - Φυσικό = 20 mbar Σ Qn Φυσικό Αέριο = 13.05 kW Σ Qn GPL = 949 gr/h (G30) Σ Qn GPL = 932 gr/h (G31) Τάση = 220 - 240 V ~ Συχνότητα = 50/60 Hz ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ ΕΠΙ ΤΗΣ ΕΤΙΚΕΤΑΣ ΣΗΜΑΝΣΕΩΝ 3 ΕΣΤΙΕΣ (60) Κατηγορία: = II 2H3+ G 30 - Βουτάνιο = 28 - 30 mbar G 31 - Προπάνιο = 37 mbar G 20 - Φυσικό = 20 mbar Σ Qn Φυσικό Αέριο = 8.55 kW Σ Qn GPL = 622 gr/h (G30) Σ Qn GPL = 611 gr/h (G31) Τάση = 220 - 240 V ~ Συχνότητα = 50/60 Hz 4 ΕΣΤΙΕΣ (60) Κατηγορία: = II 2H3+ G 30 - Βουτάνιο = 28 - 30 mbar G 31 - Προπάνιο = 37 mbar G 20 - Φυσικό = 20 mbar Σ Qn Φυσικό Αέριο = 7.3 kW Σ Qn GPL = 531 gr/h (G30) Σ Qn GPL = 521 gr/h (G31) Τάση = 220 - 240 V ~ Συχνότητα = 50/60 Hz 3 ΕΣΤΙΕΣ (60) (+1 Ηλεκτρικό στοιχείο

= II 2H3+ G 30 - Βουτάνιο = 28 - 30 mbar G 31 - Προπάνιο = 37 mbar G 20 - Φυσικό = 20 mbar Σ Qn Φυσικό Αέριο = 5.55 kW Σ Qn GPL = 403 gr/h (G30) Σ Qn GPL = 396 gr/h (G31) Τάση = 220 - 240 V ~ Συχνότητα = 50/60 Hz Συνολική ισχύς ηλεκτρική θέρµανση 1500W 4 ΕΣΤΙΕΣ (60) (BUR αριστερά) Κατηγορία: = II 2H3+ G 30 - Βουτάνιο = 28 - 30 mbar G 31 - Προπάνιο = 37 mbar G 20 - Φυσικό = 20 mbar Σ Qn Φυσικό Αέριο = 9.55 kW Σ Qn GPL = 676 gr/h (G30) Σ Qn GPL = 664 gr/h (G31) Τάση = 220 - 240 V ~ Συχνότητα = 50/60 Hz 5 FΕΣΤΙΕΣ (70) (BUR κεντρικός)
