MODE D'EMPLOI EX 60.1 3G AI AL DR CI TEKA

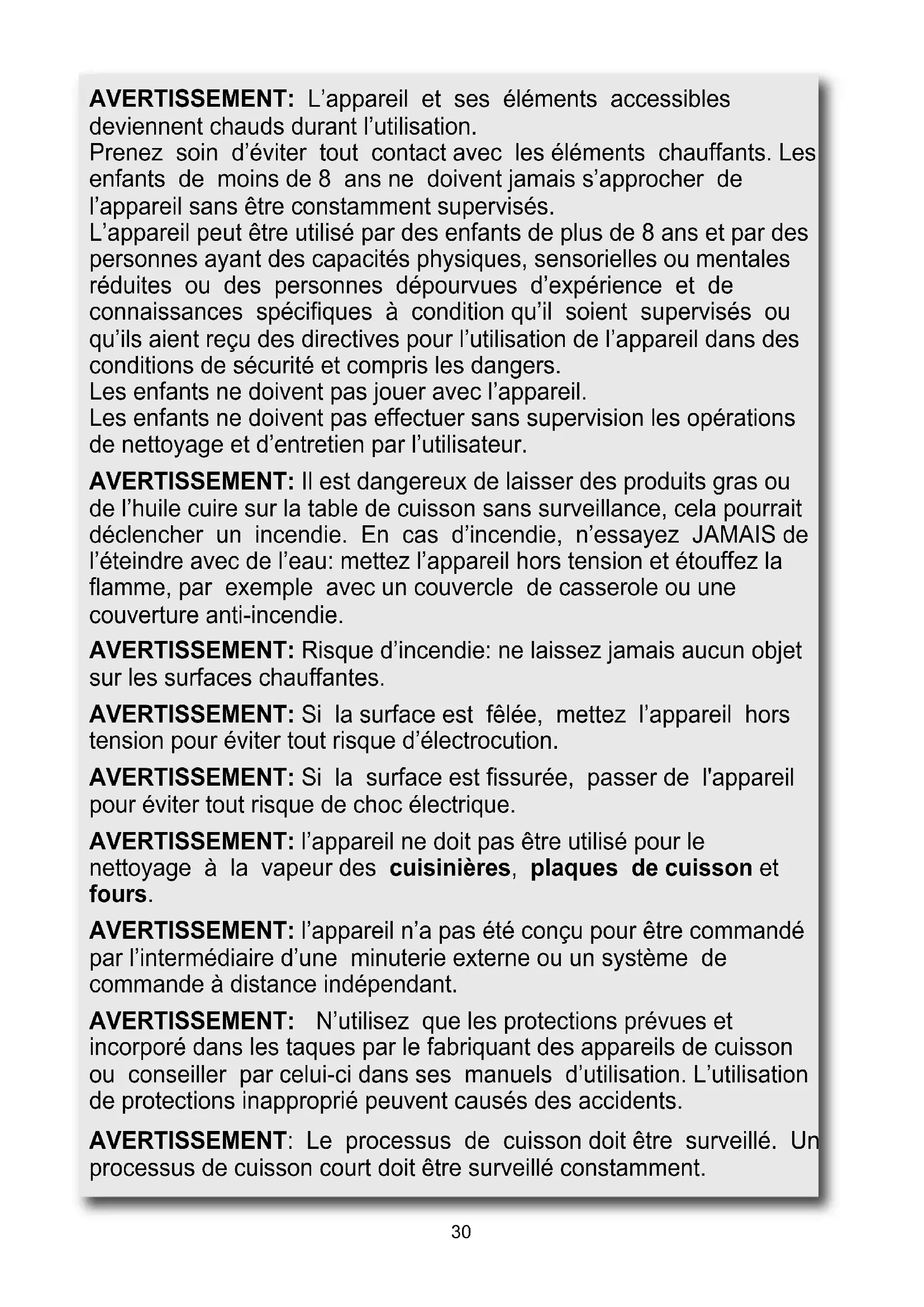

AVERTISSEMENT: L’appareil et ses éléments accessibles

deviennent chauds durant l’utilisation. Prenez soin d’éviter tout contact avec les éléments chauffants. Les enfants de moins de 8 ans ne doivent jamais s’approcher de l’appareil sans être constamment supervisés. L’appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou des personnes dépourvues d’expérience et de connaissances spécifiques à condition qu’il soient supervisés ou qu’ils aient reçu des directives pour l’utilisation de l’appareil dans des conditions de sécurité et compris les dangers. Les enfants ne doivent pas jouer avec l’appareil. Les enfants ne doivent pas effectuer sans supervision les opérations de nettoyage et d’entretien par l’utilisateur.

AVERTISSEMENT: Il est dangereux de laisser des produits gras ou

de l’huile cuire sur la table de cuisson sans surveillance, cela pourrait déclencher un incendie. En cas d’incendie, n’essayez JAMAIS de l’éteindre avec de l’eau: mettez l’appareil hors tension et étouffez la flamme, par exemple avec un couvercle de casserole ou une couverture anti-incendie.

AVERTISSEMENT: Risque d’incendie: ne laissez jamais aucun objet

sur les surfaces chauffantes.

AVERTISSEMENT: Si la surface est fêlée, mettez l’appareil hors

tension pour éviter tout risque d’électrocution.

AVERTISSEMENT: Si la surface est fissurée, passer de l'appareil

pour éviter tout risque de choc électrique.

AVERTISSEMENT: l’appareil ne doit pas être utilisé pour le

nettoyage à la vapeur des cuisinières, plaques de cuisson et fours.

AVERTISSEMENT: l’appareil n’a pas été conçu pour être commandé

par l’intermédiaire d’une minuterie externe ou un système de commande à distance indépendant.

AVERTISSEMENT: N’utilisez que les protections prévues et

incorporé dans les taques par le fabriquant des appareils de cuisson ou conseiller par celui-ci dans ses manuels d’utilisation. L’utilisation de protections inapproprié peuvent causés des accidents.

AVERTISSEMENT: Le processus de cuisson doit être surveillé. Un

processus de cuisson court doit être surveillé constamment.31

DESCRIPTION DES TABLES DE CUISSON

1 Brûleur double couronne WOK de 4000 W 2 Brûleur rapide de 2800 W 3 Brûleur semi-rapide de 1750 W 4 Brûleur auxiliaire de 1000 W 6 Foyer électrique Ø 14,5 cm de 1500 W 7 Grille 8 Bouton de commande du brûleur n° 1 9 Bouton de commande du brûleur n° 2 10 Bouton de commande du brûleur n° 3 11 Bouton de commande du brûleur n° 4 13 Bouton de commande du foyer n° 6 12 Voyant d'indication (chaleur résiduelle) Attention: cet appareil à été conçu pour l’emploi domestique, dans habitat domestiques et de part de sujets privés.

Sur le bandeau de commande on a réalisé en sérigraphie, sous chaque brûleur, un schéma indiquant à quel brûleur correspond le bouton. Après avoir ouvert le robinet du gaz ou de la bouteille de gaz, allumer les brûleurs en suivant la description ci-après: - Allumage électrique automatique Enfoncer et tourner dans le sens inverse des aiguilles d’une montre le bouton correspondant au brûleur à utiliser, l’amener sur la position Maximum (grande flamme fig. 1) puis enfoncer le bouton à fond. - Allumage des brûleurs dotés d’un thermocouple de sécurité Avec les brûleurs dotés d’un thermocouple de sécurité, il faut tourner dans le sens inverse des aiguilles d’une montre le bouton correspondant au brûleur à utiliser, l’amener sur la position Maximum (grande flamme fig. 1) jusqu’à entendre un léger déclic puis enfoncer le bouton et répéter les opérations indiquées précédemment. Lorsque l’allumage a eu lieu, maintenir le bouton enfoncé pendant 10 secondes environ.

COMMENT UTILISER LES BRÛLEURS

Pour obtenir le rendement maximal avec une consommation minimale de gaz, il est utile de rappeler les points suivants: - utiliser pour chaque brûleur des casseroles adéquates (voir le tableau suivant et la fig. 2). - Lorsque l’ébullition a été atteinte, amener le bouton sur la position Minimum (petite flamme fig. 1). - Toujours utiliser des casseroles avec un couvercle. - Utilisez seulement récipients avec fond plat. AVERTISSEMENTS: - on ne peut procéder à l’allumage des brûleurs dotés d’un thermocouple de sécurité que lorsque le bouton est sur la position Maximum (grande flamme fig. 1). - En cas de coupure de courant, on peut allumer les brûleurs avec des allumettes. - Durant l’utilisation des brûleurs, ne pas laisser l’appareil sans surveillance et en éloigner les enfants. S’assurer en particulier que les poignées des casseroles sont correctement positionnées et surveiller la cuisson des aliments qui requièrent des huiles et des graisses car elles sont facilement inflammables. - Ne pas utiliser de spray à proximité de l’appareil lorsqu’il est en fonction. - On conseille d’utiliser des récipients qui dépassent du bord du plan de cuisson.

AVERTISSEMENTS ET CONSEILS

D’UTILISATION: - l’utilisation d’un appareil de cuisson au gaz produit de la chaleur et de l’humidité dans la pièce où il est installé. Il est donc nécessaire d’assurer une bonne aération de la pièce en veillant à ne pas obstruer les ouvertures pour la ventilation naturelle (fig. 3) et en mettant en marche le dispositif mécanique d’aération (hotte aspirante ou électro-ventilateur fig. 4 et fig. 5). - En cas d’utilisation intensive ou prolongée de l’appareil, une aération supplémentaire peut s’avérer nécessaire, comme par exemple l’ouverture d’une fenêtre, ou bien une aération plus efficace en augmentant la puissance de l’aspiration mécanique si elle est prévue. Brûleurs Puissances W Ø Casseroles (cm) Double couronne 4000 24 ÷ 26 Rapide 2800 20 ÷ 22 Semi-rapide

16 ÷ 18 Auxiliaire 1000 10 ÷ 14 Ces instructions sont seulement valides si le symbole de pays apparaît sur l'appareil. Si le symbole n'apparaît pas sur l'appareil, il est nécessaire de se rapporter aux instructions techniques qui fourniront les instructions nécessaires au sujet de la modification de l'appareil aux conditions de l'utilisation du pays.32 UTILISATION - Ne jamais tenter de modifier les caractéristiques techniques du produit: cela pourrait s’avérer dangereux. - Si vous décidez de ne plus utiliser l’appareil (ou de remplacer un ancien modèle) avant de le porter à la démolition, il est recommandé de le rendre inutilisable comme le prévoient les réglementations en vigueur en matière de protection de la santé et de pollution de l'environnement. - Pour ce faire, il faut rendre inoffensives les parties dangereuses, spécialement pour les enfants, qui pourraient vouloir jouer avec l’appareil hors d’usage. - Ne pas toucher l’appareil avec les mains ou les pieds mouillés ou humides. - Ne pas utiliser l’appareil avec les pieds nus. - Le fabricant ne peut être tenu pour responsable d’éventuels dommages imputables à des emplois incorrects, erronés ou irraisonnables. - Pendant le fonctionnement, ou immédiatement après, certaines parties de la plaque de cuisson atteignent des températures très élevées: ne pas y toucher. - Après avoir utilisé la plaque de cuisson, s'assurer que l’index des boutons soit en position de fermeture et fermer le robinet principal du conduit de gaz ou le robinet de la bouteille. - En cas de problèmes de fonctionnement des robinets de gaz, appeler le Service après-vente. - L’appareil ne doit pas être mis en marche à l’aide d’une minuterie extérieure ou d’un système de télécommande séparé.

2) INSERTION DES FOYERS

ÉLECTRIQUES Les tables électriques peuvent être équipées de deux types de foyers de cuisson: foyers de cuisson normales et rapides (disque rouge au centre). Les foyers de cuisson normales et rapides sont commandés par un commutateur à 7 positions (voir fig. A). Pour les faire fonctionner, tournez la manette jusqu’à la position désirée. Sur le bandeau, vous trouverez gravé, à côté de chaque manette, un schéma qui indique le foyer à lequel la manette se réfère (voir fig. A). Un voyant lumineux rouge indique le fonctionnement d’un ou plusieurs foyers de cuisson.

3) COMMENT UTILISER LES FOYERS

ÉLECTRIQUES À titre purement indicatif, dans le tableau ci- dessous, nous expliquons comment utiliser les foyers de cuisson. FOYERS NORMALES ET RAPIDES INTENSITÉ DE CHALEUR

Délicat Faire fondre le beurre, le chocolat, etc.; chauffer de petites quantités de liquide. 2 Feu doux Chauffer des quantités moyennes de liquide; préparer des crèmes et des sauces à longue cuisson. 3 Lent Décongeler les aliments surgelés et mijoter, cuire à la température d’ébullition ou à peine plus basse. 4 Moyen Faire cuire des aliments nécessitant l’ébullition, rôtis de viandes delicates et poissons. 5 Fort Rôtis, côtelettes, bifteck et pot-au-feu.

Feu vif Faire bouillir de grandes quantités de liquide et frire. Pour obtenir des performances optimales avec une consommation minimale d'énergie lors de la cuisson avec l'élément chauffant, utilisez : des casseroles à fond plat, de grande épaisseur et de diamètre adapté à l'élément chauffant (voir figure B). Faites cuire avec le couvercle pour plus d'économies. Adaptez la puissance de l'élément chauffant après ébullition. Attention: pendant le fonctionnement, le plan de travail chauffe très fort à l’endroit de la cuisson: garder les enfants à distance de sécurité! Ne faites jamais cuire les aliments directement sur les plaques électriques, mais toujours dans un pot ou récipient. Chaque plaque de cuisson a été conçue pour être utilisée uniquement comme appareil de cuisson: tout autre emploi (tel que le chauffage des pièces) doit être considéré inadapté et dangereux.33 NETTOYAGEUTILISATION AVERTISSEMENTS: lors de la première utilisation ou si vous n’avez pas utilisé le foyer depuis longtemps, faitez fonctionner le foyer pendant 30 minutes (position 1 du commutateur) pour éliminer l’humidité absorbée par le matériau isolant. Pour utiliser correctement votre table de cuisson rappelez-vous de: - mettre l’appareil sous tension uniquement après avoir posé la casserole sur le foyer. - Utiliser des casseroles à fond plat et épais (voir fig. B). - Ne pas utiliser de casseroles plus petites que le foyer. - Essuyer le fond de la casserole avant de la poser sur le foyer. - Ne pas s’éloigner de l’appareil pendant la cuisson et faire attention que les enfants ne s’en approchent pas. Assurez-vous que les manches des casseroles sont tournés vers l’intérieur et surveillez la cuisson lorsque vous utilisez de l’huile et des graisses qui sont facilement inflammables. - Après l’utilisation, le foyer reste chaud longtemps; ne posez pas les mains ou tout autre objet pour éviter de vous brûler. - Si la table de cuisson est doté d’un couvercle, avant de l’ouvrir, éliminer tous les résidus d’aliments debordés sur sa surface. - Si l’appareil reviendra doué d’un couvercle en verre, il pourrait éclater lorsqu’il est chauffé. Éteindre et laisser refroidir les foyers avant de fermer le couvercle. - Débrancher l’appareil dès que vous remarquez des fêlures sur la surface du foyer de cuisson. - On conseille d’utiliser des récipients qui dépassent du bord du plan de cuisson.

EMPLOI CORRECT DES PLAQUES

ÉLECTRIQUES Lorsqu’on utilise les plaques électriques, il faut: ●éviter à tout prix le fonctionnement à vide (sans récipient); ●faire son possible pour ne pas verser de liquide surles plaques quand elles sont chaudes; ●cuire si possible avec un couvercle pour économiser l’électricité; ●le fonctionnement des plaques électriques est signalé par un témoin lumineux près du bouton. ATTENTION: avant toute opération de nettoyage, débrancher l’appareil et couper le gaz.

Si on veut conserver la brillance de la table, il est très important de la laver après chaque utilisation à l’eau savonneuse tiède puis de la rincer et de la sécher. Laver de la même manière les grilles émaillées, les couvercles émaillés “A”, “B” et “C” (voir fig. 6/A - 6/B) des répartiteurs de flamme et les injecteurs “T” (voir fig. 6/A). Aussi nettoyez les bougies d’allumage “AC” ainsi que les capteurs des thermocouples “TC” (voir fig. 6/A). Nettoyez-les délicatement avec une petite brosse en nylon comme indiqué (voir fig. 6) et laisser sécher complètement. Ne les lavez pas au lave- vaisselle. Le nettoyage doit être effectué lorsque la table et les composants ne sont pas chauds et on ne doit pas utiliser d’éponges abrasives ni de produits abrasifs en poudre ni de sprays corrosifs. Eviter que le vinaigre, le café, le lait, l’eau salée, le jus de citron ou de tomate ne restent trop longtemps au contact des surfaces. AVERTISSEMENTS: lors du remontage des composants, il est conseillé de s’en tenir aux recommandations suivantes: ●vérifier que les trous de sortie de gaz des répartiteurs de flamme “T” (fig. 6/A) ne sont pas bouchés par des corps étrangers. ●S’assurer que le couvercle émaillé du répartiteur de flamme “A”, “B” et “C” (fig. 6/A - 6/B) est correctement positionné sur le répartiteur de flamme, c’est à dire qu’il est dans une position parfaitement stable. ●Si l’ouverture ou la fermeture d’un robinet devait s’avérer difficile, ne pas forcer, mais demander l’intervention urgente du Service d’Assistance Technique. - Pour maintenir en bon état les fers à repasser électriques doivent être traités avec des produits de nettoyage appropriés et éviter la rouille. - Ne nettoyez pas le plan avec de jets de vapeur. Remarque: l’emploi constant pourrait modifier la couleur originale à hauteur des brûleurs, en raison des températures élevées.34 INSTALLATION

L’installation, tous les réglages, lestransformations et les entretiens mentionnésdans ce chapitre doivent être effectuésexclusivement par du personnel qualifié.L’appareil doit être convenablement installé,selon les normes en vigueur et les instructionsdu fabricant.Une mauvaise installation peut provoquer desaccidents de personnes et d’animaux ainsi quedes dégâts matériels qui ne sont pas imputablesau constructeur.Les dispositifs de sécurité ou de réglageautomatique des appareils pour la durée de viede l’installation pourront être modifiésuniquement par le constructeur ou par lefournisseur dûment autorisé.

5) MISE EN PLACE DE LA TABLE DE

CUISSON Après avoir enlevé l’emballage externe et interne des différentes pièces mobiles, s’assurer que la table est intacte. En cas de doute, ne pas utiliser l’appareil et s’adresser à du personnel qualifié. Les éléments de l’emballage (carton, sachets, polystyrène expansé, clous) ne doivent pas être laissés à la portée des enfants car ils représentent des sources potentielles de danger. On doit pratiquer, sur le plan du meuble à éléments, une ouverture pour l’encastrement ayant les dimensions exprimées en millimètres indiquées dans les fig. 7, en veillant à respecter les distances critiques entre la table, les parois latérales, postérieure et supérieure (voir fig.7 et la distance minimale représentée sur la fig.8). L’appareil doit figurer en classe 3 et il est donc soumis à toutes les prescriptions prévues par les normes correspondantes.

6) FIXATION DE LA TABLE DE CUISSON

La table est équipée d’une stuc spéciale pour éviter toute infiltration de liquide dans le meuble. Pour appliquer correctement cette stuc, prière de s’en tenir scrupuleusement à ce qui est spécifié ci- après: - détacher les bandes de la stuc de leur support en veillant à ce que la protection transparente reste fixée à la stuc. - Renverser la table de cuisson et positionner correctement la stuc “E” (fig. 9) sous le bord de la table, de manière à ce que le côté externe de stuc coïncide parfaitement avec le bord périmétral externe de la table. Les extrémités des bandes doivent coïncider sans se chevaucher. - Faire adhérer la stuc à la table de cuisson, de manière uniforme et sûre, en la pressant avec les doigts, puis retirer la bande de protection en papier de la stuc et positionner la table dans le trou pratiqué sur le plan de travail. - Couper avec précaution le bord excès de stuc avec un outil (fig 9 / A -. 9 / B). - La bloquer au moyen des brides “S”, en ayant soin d’enfiler la partie saillante dans la fente “H” réalisée sur le fond et en serrant la vis “F” jusqu’à ce que la bride ne bloque plus la table de cuisson sur le plan de travail (voir fig. 10). - Il est nécessaire d'éviter le contact accidentel avec le fond de surchauffe de la fraise-mère, pendant le fonctionnement, de mettre une insertion en bois, fixée par des vis, à une distance minimum de 70 millimètres du dessus (voir la fig. 7). IMPORTANT: pour une installation parfaite, le réglage ou la transformation de la plaque de cuisson pour l’emploi d’autres types de gaz, il est nécessaire de faire appel à un INSTALLATEUR QUALIFIÉ: le non respect de cette consigne entraîne l’annulation de la garantie. Conserver le Certificat de Garantie, ou la fiche technique, avec la notice d’emploi pendant toute la durée de vie de l’appareil. Il/elle contient d’importantes données techniques.35 PRESCRIPTIONS IMPORTANTES D'INSTALLATION Avis à l'installateur: les parois latérales ne doivent pas dépasser la hauteur de la table de cuisson. Le panneau arrière et les surfaces adjacentes entourant la table de cuisson doivent résister à un température de 90 °C. Le collant qui fixe le revêtement plastique au meuble doit résister à une température d'au moins 150 °C pour éviter que le revêtement se décolle. L'installation de l'appareil doit être effectuée conformément aux normes en vigueur. Cet appareil n'est pas relié à un dispositif d'évacuation des produits de la combustion. Il faut donc le raccorder dans le respect des normes d'installation ci-avant. Faites très attention aux dispositions applicables en matière d'aération.

7) AERATION DE LA PIECE

Le local où est installé l'appareil doit être ventilé en permanence pour garantir le bon fonctionnement de l'appareil. La quantité d'air nécessaire est celle utilisée par la combustion des gaz et par la ventilation de la pièce dont le volume devra être au moins de 20 m

L'aération naturelle directe doit être assurée par des ouvertures permanentes d'une section minimum de 100 cm

(voir fig. 3) aménagées sur les parois extérieures de la pièce. Il ne doit pas être possible d'obstruer ces ouvertures. L'aération indirecte est également admise en prélevant l'air d'un local adjacent. Dans ce cas respecter formellement les normes en vigueur. ATTENTION: si les brûleurs de la table de cuisson sont dépourvus du thermocouple de sécurité, l’ouverture de ventilation doit avoir une surface minimale de 200 cm

Les tables de cuisson doivent toujours évacuer les produits de la combustion dans des hottes reliées à des conduits ou débouchant directement à l'extérieur (voir fig. 4). Lorsqu'il n'est pas possible de monter une hotte, vous pouvez utiliser un ventilateur installé sur la fenêtre ou sur une paroi donnant vers l'extérieur, dans le respect des normes en vigueur sur l'aération de la pièce. Ce dispositif sera mis en marche en même temps que l'appareil (voir fig. 5).

9) RACCORDEMENT AU GAZ

Avant de raccorder l'appareil assurez-vous que les données indiquées sur l'étiquette signalétique, apposée sur la partie basse du caisson, correspondent à celles du réseau de distribution du gaz. Une étiquette sur ce manuel et sur le produit indique le type de réglage de gaz et de pression. Le raccordement au gaz doit être effectué conformément aux règlements en vigueur. Raccordement pour les gaz distribués par canalisation: ●soit par raccordement rigide conformément aux règlements en vigueur. ●soit par raccordement par tuyau métallique à flexible onduleux conformément aux règlements en vigueur. ●soit par raccordement par tuyau flexible avec embouts mécaniques conformément aux règlements en vigueur. La longueur du tuyau doit être infériéure à 2 métres. Raccordement pour le tube souple Butane/Propane distribué par bouteille ou réservoir: ●Le raccordement se fait par tube souple conformément aux règlements en vigueur (longueur min. de 400 mm et max. de 2000 mm). AVERTISSEMENTS: - le raccord d'entrée du gaz de l'appareil est fileté 1/2" gaz conique mâle conformément aux normes EN 10226. - Le tuyau flexible ou le tube souple doit être installé de manière à ne pas être en contact avec des parties mobiles du module encastrable (par exemple des tiroirs) et ne doit pas traverser des casiers pouvant être remplis. - L'appareil est conforme aux prescriptions des Directives Européennes suivantes: CE 2009/142 concernantes la sécurité gaz. INSTALLATION36

10) RACCORDEMENT ELECTRIQUE

Le raccordement électrique doit être effectué conformément aux normes et aux dispositions légales en vigueur. Avant de procéder au raccordement, vérifier que: - la tension corresponde à la valeur indiquée sur la plaquette signalétique et que la section des câbles de l’installation électrique puisse supporter la charge, indiquée elle aussi sur la plaquette. - La portée électrique de l’installation et des prises de courant sont appropriées à la puissance maximale de l’appareil (voir l’étiquette appliquée sur la partie inférieure du caisson). - La prise ou l’installation sont munies d’un raccordement efficace à la terre conformément aux normes et aux dispositions légales en vigueur. Le fabricant décline toute responsabilité en cas de non respect de ces dispositions. Lorsque le branchement au réseau d’alimentation est effectué par l’intermédiaire d’une prise: - appliquer au câble d’alimentation “C”, s’il en est dépourvu (voir fig. 11), une fiche normalisée adaptée à la charge indiquée sur l’étiquette signalétique. - Raccorder les fils d’après le schéma de la fig. 11 en ayant soin de respecter les correspondances suivantes: lettre L (phase) = fil marron; lettre N (neutre) = fil bleu; symbole de terre = fil verte - jaune. - Le câble d’alimentation doit être positionné de manière à ce qu’à aucun endroit il ne puisse subir une température de 90 °C. - Ne pas utiliser pour le raccordement des réductions, des adaptateurs ou des dérivateurs car ils risqueraient de provoquer de faux contacts suivis de surchauffes dangereuses. - La sortie doit être accessible après la fonction intégrée. Lorsque le raccordement est directement réalisé sur le réseau électrique: - interposer entre l’appareil et le réseau un interrupteur omnipolaire, dimensionné à la charge de l’appareil, avec une ouverture minimale entre les contacts de 3 mm. - Ne pas oublier que le câble de mise à la terre ne doit pas être interrompu par l’interrupteur. - Le réseau électrique peut également être protégé au moyen d’un interrupteur différentiel à haute sensibilité. Il est vivement recommandé de fixer le fil de terre vert-jaune à un circuit efficace de mise à la terre. Avant tout travail sur la partie électrique de l'appareil, il faut absolument la débrancher du secteur. AVERTISSEMENTS : tous nos produits sont conformes aux normes européennes et aux amendements correspondants.Le produit est donc conforme aux exigences des Directives européennes en vigueur en ce qui concerne : - la compatibilité électromagnétique (CEM) ; - la sécurité électrique (directive basse tension) ; - la limitation de l'utilisation de certaines substances dangereuses ; - l'écoconception INSTALLATION IMPORTANT: l’installation doit s'effectuer conformément aux instructions du fabricant. Une mauvaise installation peut causer des blessures corporelles aux gens et aux animaux, ou des dégâts matériels dont le fabricant ne peut être tenu pour responsable. Si l’installation de l’appareil requiert des modifications de l’installation électrique domestique ou en cas d’incompatibilité entre la prise et la fiche de l’appareil, s’adresser à du personnel qualifié pour le remplacement. Ce dernier devra notamment vérifier que la section des câbles de la prise soit adaptée à la puissance absorbée par l’appareil.37 Avant tout réglage, débrancher l’appareil. Au terme des opérations de réglage ou de préréglage, les scellages éventuels doivent être rétablis par le technicien. Le réglage de l’air primaire sur nos brûleurs n’est pas nécessaire.

Réglage du “Minimum”: - allumer le brûleur et placer le bouton sur la position “Minimum“ (petite flamme fig. 1). - retirer le bouton « M » (fig. 12 et 12/A) du robinet fixé par une simple pression sur le pivot de celui- ci. Le régulateur de la capacité minimale peut se trouver : sur le côté du robinet (fig. 12) ou à l’intérieur du pivot. En tous les cas, pour le réglage, on y accède en insérant un petit tournevis « D » sur le côté du robinet (fig. 12), ou dan le trou « C » à l’intérieur du pivot du robinet (fig. 12/A). - tourner le régulateur vers la droite ou vers la gauche en réglant de façon appropriée la flamme dans la position de capacité réduite. Il est recommandé de ne pas exagérer avec le «Minimum»: la petite flamme doit être stable et constante. Remonter correctement les différents composants. Il reste entendu que ce réglage ne doit être effectué qu’avec des brûleurs fonctionnant à G20, tandis qu’avec les brûleurs fonctionnant à G30 ou G31 la vis doit être bloquée à fond (tourner dans le sens des aiguilles d’une montre).

12) REMPLACEMENT DES

INJECTEURS Les brûleurs sont adaptables aux différents gaz en montant les injecteurs correspondants au gaz utilisé. Pour cela, il est nécessaire d’enlever les répartiteurs de flamme des brûleurs et, au moyen d’une clé droite “B”, de dévisser l’injecteur “A” (voir fig. 13) et de le remplacer par un injecteur correspondant au gaz utilisé. Il est conseillé de bloquer énergiquement l’injecteur. Après avoir effectué les remplacements indiqués ci-dessus, le technicien devra procéder au réglage des brûleurs, suivant la description du paragraphe 11, sceller les organes de réglage ou de préréglage éventuels, et remplacer l’étiquette présente sur l’appareil par celle qui correspond au nouveau réglage de gaz effectué. Cette étiquette se trouve dans le sachet qui contient les injecteurs de rechange. L’enveloppe contenant les injecteurs et les étiquettes, peut être donné en dotazion outrement être disponible chez le centre autorisé d’assistance. Pour faciliter le travail de l’opérateur, nous reportons ci-après un tableau comportant les débits, les débits thermiques des brûleurs, le diamètre des injecteurs et la pression d’exercice pour les différents gaz.

REGLAGES ET TRANSFORMATIONS

ROBINETS LUBRIFICATION Si un robinet étant bloqué, ne forcez pas et demander de l'aide technique.38 TRANSFORMATIONS

gas hob 57,2% TABLEAU *Conformément au règlement n° 66/2014 mesures de l'UE pour la mise en œuvre de la directive 2009/125/CE, le (brûleur de EEgas) de performance a été calculée selon la norme EN 30-2-1 dernier examiner avec le G20. BRULEURS GAZ PRESSION D’EXERCICE mbar DEBIT THERMIQUE DIAMETRE INJECTEUR 1/100 mm DEBIT THERMIQUE (W)

gas hob 57,2%39 ENTRETIEN TYPES ET SECTIONS DES CABLES D’ALIMENTATION ATTENTION!!! En cas de remplacement du câble d’alimentation, l’installateur devra veiller à ce que le conducteur de terre (B) soit plus long que les conducteurs de phase (voir fig. 14) et il devra en outre respecter les avertissements du paragraphe 10.

electrique coisson* (Wh/Kg) Foyer électrique 14,5

201,6 *ECelectrique cuisson: la consommation d'énergie calculée par kg conformément au Règlement (UE) 66/2014 et norma EN 60350-2 dans la révision finale.

Table de cuisson mixtes au une foyer électrique H05 RR - F

En cas de panne ou de couper le câble, s'il vous plaît s'éloigner du câble et ne pas toucher. En outre, le dispositif doit être débranché et pas allumé. Appelez le centre de service agréé le plus proche pour résoudre le problème.6 FEUXS (90) (BUR gauche)

Cet appareil, avant de quitter l’usine, a fait l’objet d’essais et d’une mise au point de la part d’un personnel expert et spécialisé, de manière à garantir les meilleurs résultats de fonctionnement. Les pièces de rechange originales ne sont disponibles que dans nos Centres d’Assistance Technique et dans les magasins autorisés. Toute réparation ou mise au point nécessaire par la suite devra être effectuée avec le plus grand soin par du personnel qualifié. C’est pour cette raison que nous vous recommandons de toujours vous adresser au Concessionnaire qui a procédé à la vente ou à notre Centre d’Assistance Technique le plus proche en spécifiant la marque, le modèle, le numéro de série et le type de défaut que présente votre appareil. Les données correspondantes sont poinçonnées sur l’étiquette signalétique appliquée sur la partie inférieure de votre appareil ainsi que sur l’étiquette appliquée sur la boîte d’emballage. Ces informations permettent au technicien de se munir des pièces de rechange appropriées et par conséquent de garantir une intervention immédiate et spécifique. Il est conseillé de reporter ces données ci-après de manière à toujours les avoir à portée de main: MARQUE:........................................... MODELE:........................................... SERIE:...............................................

DONNEES TECHNIQUES DE LA

RÉGULATION GAZ DE L’APPAREIL

Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.42 ΠΡΟΣΟΧΗ: Η συσκευή και τα προσβάσιµα µέρη της θερµαίνονται κατά
