MANUAL DE USUARIO EX 60.1 3G AI AL DR CI TEKA

COD. 04070E1N - 14.09.2016 (Rev. 0) Instrucciones para el montaje y recomendaciones para el mantenimiento. Manual de Instrucciones Instructions for the installation and advice for the maintenance. Instructions Manual Οδηγίες για τη συναρµολόγηση και προειδοποιήσεις για τη συντήρηση. Εγχειρίδιο οδηγιών Instruções para a instalação e conselhos para a manutenção. Manual de Instruções EX 60.1 3G AI AL DR CI - EX 60.1 3G 1P AI AL CI EX 60.1 4G AI AL CI - EX 60.1 4G AI AL DR CI EX 70.1 5G AI AL DR CI - EX/90.1 5G AI AL DR CI BUT E1 EX 90.1 6G AI AL DR CI2 ADVERTENCIA: el aparato y sus piezas accesibles pueden calentarse durante el uso. Tenga cuidado de no tocar los elementos calentadores. Los niños de edad inferior a 8 años deberán estar lejos cuando no estén bajo supervisión continua. Este aparato puede ser utilizado por niños de por lo menos 8 años de edad y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimientos, a condición de que estén bajo supervisión o hayan recibido instrucciones sobre el uso seguro del aparato y estén enterados de los riesgos existentes. Los niños no deben jugar con el aparato. Los niños no deben realizar la limpieza y el mantenimiento de usuario sin supervisión. ADVERTENCIA: la cocción sin supervisión sobre una placa con grasa o aceite puede ser peligrosa y causar un incendio. No intente NUNCA extinguir el fuego con agua, sino apague el aparato y luego cubra la llama por ej. con una tapa o una manta contra incendios. ADVERTENCIA: peligro de incendio: no almacene artículos sobre las superficies de cocción. ADVERTENCIA: si la superficie está rota, apague el aparato para evitar el riesgo de electrocución. ADVERTENCIA: Si la superficie está agrietada, apague el aparato para evitar la posibilidad de una descarga eléctrica. ADVERTENCIA: no se debe utilizar un aparato para limpiar el vapor por estufa, las placas de cocción y los hornos. ADVERTENCIA: el aparato no está diseñado para funcionar mediante un temporizador exterior o un sistema con mando a distancia separado. ADVERTENCIA: Utilice sólo dispositivos de protección de la encimera diseñados por el fabricante o indicados en las instrucciones del fabricante de la encimera como adecuado para el uso de protección o dispositivos de protección incorporadas en esta unidad. El uso de una protección no adecuada puede causar accidentes. ADVERTENCIA: el proceso de cocción tiene que ser supervisado. El proceso de cocción a corto plazo tiene que ser supervisado continuamente.3 USO - USE - UTILISATION - ΧΡΗΣΗ - UTILIZAÇÃO FIG. 2 FIG. 1 FIG. 3 FIG. 4 FIG. 5 (*) ENTRADA DE AIRE: VER EL CAPÍTULO DE INSTALACIÓN (APARTADOS 7 Y 8) (*) AIR INLET: SEE INSTALLATION CHAPTER (PARAGRAPHS 7 AND 8) (*) ENTREE D’AIR: VOIR CHAPITRE INSTALLATION (PARAGRAPHES 7 ET 8) (*) ΕΙΣΟ∆ΟΣ ΑΕΡΑ: ΒΛΕΠΕ ΚΕΦΑΛΑΙΟ ΤΟΠΟΘΕΤΗΣΗΣ (ΠΑΡΑΓΡΑΦΟΙ 7 ΚΑΙ 8) (*) ENTRADA DE AR DE 100 cm2 DE SECÇÃO MÍNIMA (PARÁGRAFOS 7 E 8) FIG. A FIG. B

INSTALACIÓN - INSTALLATION - INSTALLATION

INSTALACIÓN - INSTALLATION - INSTALLATION

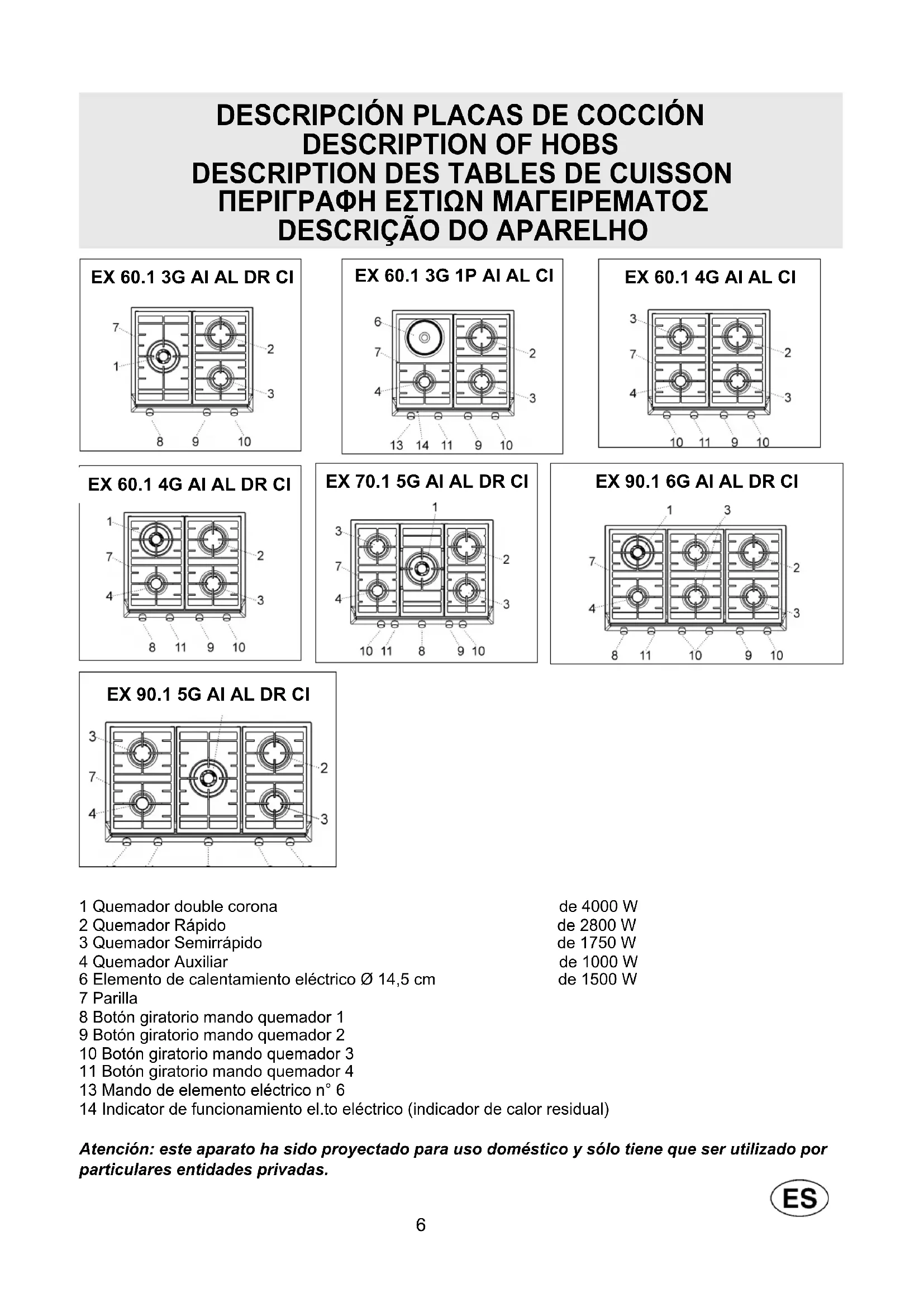

DESCRIPCIÓN PLACAS DE COCCIÓN

1 Quemador double corona de 4000 W 2 Quemador Rápido de 2800 W 3 Quemador Semirrápido de 1750 W 4 Quemador Auxiliar de 1000 W 6 Elemento de calentamiento eléctrico Ø 14,5 cm de 1500 W 7 Parilla 8 Botón giratorio mando quemador 1 9 Botón giratorio mando quemador 2 10 Botón giratorio mando quemador 3 11 Botón giratorio mando quemador 4 13 Mando de elemento eléctrico n° 6 14 Indicator de funcionamiento el.to eléctrico (indicador de calor residual) Atención: este aparato ha sido proyectado para uso doméstico y sólo tiene que ser utilizado por particulares entidades privadas. EX 60.1 3G AI AL DR CI EX 70.1 5G AI AL DR CI EX 60.1 3G 1P AI AL CI EX 60.1 4G AI AL CI EX 90.1 6G AI AL DR CI EX 60.1 4G AI AL DR CI EX 90.1 5G AI AL DR CI1) QUEMADORES Sobre el panel frontal, en la parte superior de cada mando, está serigrafiado un esquema que indica el quemador correspondiente. Una vez abierto el grifo de la red del gas o de la bombona de gas, encender los quemadores siguiendo las siguientes indicaciones: - Encendido eléctrico automático Presionar y girar hacia la izquierda el mando correspondiente al quemador que se desea usar, colocarlo en la posición de máximo (llama grande fig. 1) y, luego, presionar el mando hasta el final. - Encendido de los quemadores provistos de termopar de seguridad Con los quemadores provistos de termopar de seguridad, se debe girar hacia la izquierda el mando correspondiente al quemador que se desea usar, colocarlo en la posición de máximo (llama grande fig. 1) hasta percibir un pequeño tope y seguidamente presionar el mando y repetir la operación indicada anteriormente. Una vez encendido, mantenga presionada el mando al menos 10 segundos. En todos los modelos, en caso de que la llama se apague involuntariamente, cierre el botón giratorio del quemador y espere por lo menos 1 minuto antes de intentar encenderlo de nuevo.

CÓMO USAR LOS QUEMADORES

Para obtener el máximo rendimiento con el mínimo consumo de gas, recuerde las siguientes indicaciones: - utilizar para cada quemador ollas adecuadas (ver tabla siguiente y la fig. 2). - Una vez conseguida la ebullición, girar el mando a la posición de mínimo (llama pequeña fig. 1). - Usar siempre ollas con tapa. - Usar siempre ollas com fondo plano. ADVERTENCIAS: -el encendido de los quemadores dotados de termopar de seguridad puede ser efectuado sólo cuando el mando está en posición de máximo (llama grande fig. 1). - Si faltara la energía eléctrica, el quemador puede ser encendido con fósforos. - Durante el uso del equipo no dejar sin vigilancia el aparato y prestar atención a que los niños no se encuentren en los alrededores. En particular, asegurarse de que las asas de las ollas estén en posición correcta y controlar cuidadosamente la cocción de alimentos con aceites o grasas ya que éstos son fácilmente inflamables. - No utilizar spray cerca del equipo cuando está funcionando. - Desaconsejamos la utilización de recipientes cuyo diámetro supere el perímetro de la placa.

ADVERTENCIAS Y CONSEJOS PARA EL

USUARIO: - el uso de un aparato de cocción a gas produce calor y humedad en el local donde está instalado. Es necesario, por lo tanto, asegurar una buena aireación del local manteniendo libre la abertura de ventilación natural (fig. 3) y activando el dispositivo de ventilación (campana de aspiración o electroventilador fig. 4 y fig. 5). - Un uso intenso y prolongado del aparato puede necesitar de una aireación suplementaria, por ejemplo, la abertura de una ventana o el aumento de la potencia del mecanismo de ventilación, si está disponible. - No intente modificar las características técnicas del producto, puesto que podría resultar peligroso. - Si se decide dejar de utilizar este aparato (o sustituir un modelo viejo) antes de llevarlo a desguazar se recomienda inutilizarlo siguiendo la normativa vigente en materia de tutela de la salud y de la contaminación medioambiental prevista en estos casos, anulando las partes que pueden suponer un peligro, especialmente para los niños, que podrían utilizar el aparato fuera de uso para jugar. - No toque el aparato con las manos o los pies mojados o húmedos. - No utilice el aparato descalzo. - El fabricante no puede considerarse responsable por eventuales daños que deriven de usos impropios, erróneos e irracionales. - Durante e inmediatamente después del funcionamiento, algunas partes de la placa de cocción alcanzan temperaturas muy elevadas: evite tocarlas. Quemadores Potencias W Ø Ollas cm Double corona 4000 24 ÷ 26 Rápido 2800 20 ÷ 22 Semirrápido 1750 16 ÷ 18 Auxiliar 1000 10 ÷ 14 USO

Esta encimera se ha proyectado para ser utilizada sólo como aparato de cocción: cualquier otro uso (como calentar ambientes) tiene que considerarse impropio y peligroso.USO - Tras la utilización de la encimera, asegúrese de que el mando rotativo se encuentra en posición de cierre y cierre la llave principal del conducto de distribución del gas o la llave de la bombona. - En caso de anomalías de funcionamiento de las llaves de gas póngase en contacto con el servicio de asistencia. - No se tiene que encender el aparato mediante un temporizador externo o mediante un sistema de control a distancia separado.

2) ENCENDIDO DE LAS PLACAS

ELÉCTRICAS Las encimeras pueden estar provistas de dos tipos de placas eléctricas: normales y rápidas, indicadas por una marca roja. Las placas normales y las rápidas se controlan con un mando de 7 posiciones (observe la figuras A). Para encender las placas, gire el mando correspondiente a la posición que desee. En el panel frontal hay un diagrama impreso que indica la placa eléctrica a la que corresponde cada mando (vea las figuras A). Cada vez que se enciende una placa se ilumina el piloto rojo.

3) UTILIZACIÓN DE LAS PLACAS

ELÉCTRICAS La tabla siguiente contiene instrucciones meramente indicativas para regular las placas. TABLA PLACA

0 Apagado 1 Floja Para derretir mantequilla, chocolate, etc. Para calentar pequeñas cantidades de líquido. 2 Baja Para calentar cantidades mayores de líquido. Parapreparar cremas y salsas que requieren largos periodos de cocción lenta. 3 Lenta Para descongelar alimentos congelados y preparar guisos, calentar a punto de ebullición o cocer a fuego lento. 4 Media Para calentar alimentos hasta el punto de ebullición. Para dorar carnes y pescados delicados. 5 Fuerte Para escalopes y filetes. Para cocer a fuego lento grandes cantidades de alimentos. 6 Alta Para hervir grandes cantidades de líquido. Para freír. Atención: durante el funcionamiento la zona de trabajo se calienta mucho en las zonas de cocción: ¡mantenga alejados a los niños! Nunca cocinar los alimentos directamente sobre las placas eléctricas pero siempre en una olla o recipiente. Para obtener el máximo rendimiento con el mínimo consumo energético durante la cocción con el elemento calentador utilizar: ollas con fondo llano, de gran espesor y diámetro adecuado para el elemento calentador (véase la figura B). Cocinar con la tapa para ahorrar aún más. Además, adecuar la potencia del elemento calentador una vez alcanzada la ebullición.

USO LIMPIEZA ADVERTENCIAS: cuando se enciende la placa por primera vez, o cuando ha permanecido apagada durante un largo periodo de tiempo, debe secarse durante 30 minutos con el mando en la posición n° 1. De este modo se eliminará la humedad que haya absorbido el material aislante. Para usar el aparato correctamente, recuerde lo siguiente: - coloque un recipiente de cocina sobre la placa antes de encenderla. - Utilice siempre recipientes de fondo muy plano y grueso (observe la figura B). - No utilice nunca recipientes de diámetro inferior al de la placa. - Seque la base del recipiente antes de colocarlo sobre la placa. - Después de utilizar la placa, y para su correcto mantenimiento, límpiela con productos especiales fácilmente asequibles en el mercado. De este modo, la superficie de la placa se conservará limpia y brillante y no se oxidará. Mientras utiliza las placas, no permita nunca que los niños jueguen cerca del aparato. Cerciórese de que las asas de los recipientes están colocadas correctamente. No deje nunca el aparato sin vigilancia si cocina con aceite o grasa, ya que son fácilmente inflamables. - Las placas conservan el calor durante mucho tiempo después de su uso. No apoye nunca las manos ni otros objetos para evitar quemaduras. - Desconecte inmediatamente el aparato de la red eléctrica en cuanto observe la presencia de grietas en la superficie de las placas. - Si la placa de cocción está provista de una tapa, antes de abrirla, hay que eliminar todos los residuos de alimentos de su superficie. - Si el aparato está provisto de una tapa de vidrio, ésta puede explotar si se calienta. Apagar y dejar enfriar todos los quemadores antes de cerrarla. - No se tiene que encender el aparato mediante un temporizador externo o mediante un sistema de control a distancia separado.

USO CORRECTO DE LAS PLACAS

ELÉCTRICAS Cuando se utilizan placas eléctricas es necesario: ●evitar absolutamente el funcionamiento en vacío (sin recipientes); ●hacer el posible para no derramar líquidos encima de las placas cuando están calientes; ●cocer posiblemente con tapa para ahorrar energía eléctrica; ●el funcionamiento de las placas eléctricas se señala mediante un piloto luminoso que se encuentra cerca del mando rotativo. ATENCIÓN: antes de efectuar cualquier operación de limpieza, desconectar el aparato de la red de alimentación a gas y eléctrica.

Si se desea mantener brillante la superficie de la encimera, es muy importante lavarla después de ser utilizada, con agua tibia y jabón, enjuagarla y secarla. Las parrillas esmaltadas, las tapas esmaltadas “A”, “B” y “C” (ver fig. 6/A - 6/B) y las cabezas de los quemadores “T” (ver fig. 6/A) tienen que lavarse de la misma manera. De la misma manera y limpiarse las bujías de encendido “AC” y los sensores termopares “TC” (ver fig. 6/A). Estos componentes no deben lavarse en el lavavajillas. Limpie suavemente con un cepillo pequeño de nylon como se muestra (vea. Fig. 6) y dejar secar completamente. La limpieza deber ser efectuada cuando la placa y los componentes no estén calientes y no se deben utilizar esponjas metálicas, abrasivos en polvo o spray corrosivos. No permitir que vinagre, café, leche, agua salada y jugo de limón o de tomate queden por mucho tiempo en contacto con la superficie. ADVERTENCIAS: en el momento de montar nuevamente los componente, se aconseja atenerse a las siguiente recomendaciones: ●verificar que las fisuras de las cabezas de los quemadores “T” (fig. 6/A) no estén obstruidas por cuerpos extraños.

Asegurarse de que la tapa esmaltada “A”, “B” y “C” (fig. 6/A - 6/B) esté colocada correctamente sobre la cabeza del quemador. Esta operación se considerará completada cuando la tapa colocada sobre la cabeza del quemador resulte perfectamente estable. ●Si, al abrir o cerrar cualquier grifo, encuentra dificultad, no forzarlo, pida con urgencia asistencia técnica. ●Para conservar en buen estado las planchas eléctricas hay que tratarlas con productos de limpieza adecuados e impedir que se oxiden. ●No limpiar la máquina con un surtidor de vapor. Nota: su uso continuo podría provocar que la zona de los quemadores adquiera un color distinto del original, debido a la temperatura elevada.10 INSTALACIÓN

LOS INSTALADORES La instalación, las regulaciones, las transformaciones y el mantenimiento aquí descritos deben ser efectuados exclusivamente por personal cualificado. El equipo tiene que instalarse correctamente, con arreglo a las normas en vigor y según las instrucciones del fabricante. Una instalación incorrecta puede provocar daños a personas, animales o cosas, de los cuales el fabricante no puede ser considerado responsable. Los dispositivos de seguridad o de regulación automática de los aparatos durante la vida útil del equipo pueden ser modificados solamente por el fabricante o por el proveedor autorizado.

5) INSERCIÓN DE LA PLACA

Tras quitar el embalaje externo y los embalajes internos de los diferentes componentes móviles, asegurarse de que estén íntegros. En caso de duda, no utilizar el aparato y contactar al personal cualificado. Los elementos del embalaje (cartón, bolsas, poliestireno, clavos) no deben ser dejados al alcance de niños, debido a que constituyen fuentes de peligro. En la superficie del mueble modular se debe efectuar una abertura con las dimensiones indicadas en la fig. 7, prestando atención en respetar estrictamente las distancias críticas entre la superficie, las paredes laterales, la pared posterior y la superior (véase fig. 7 y la medida mínima muestra en la Figura 8). El equipo está clasificado en clase 3, por lo tanto está sujeto a todas las normativas previstas para dichos equipos.

6) FIJACIÓN DE LA PLACA

La placa está equipada con una estuco para evitar cualquier infiltración de líquido en el mueble. Para instalar correctamente esta estuco, se aconseja atenerse escrupulosamente a las indicaciones especificadas a continuación: - separar las tiras de estuco de su soporte, cuidando que la protección transparente quede pegada a la estuco. - Dar la vuelta a la placa y colocar correctamente los estuco “E” (fig. 9) debajo del borde de la placa. Los extremos de las tiras deben coincidir sin sobreponerse. - Adherir los estuco a la placa de manera uniforme y segura, oprimiéndolo con los dedos. - Con cuidado, recortar el borde exceso de estuco “E” con una herramienta (fig. 9/A - 9/B). - Bloquear con las bridas “S”, teniendo cuidado de introducir la parte sobresaliente en la ranura “H” que se encuentra en el fondo y enroscar el tornillo “F” hasta que la brida “S” llegue al top (fig. 10). - Para evitar posibles contactos casuales con la superficie del armazón de la encimera, sobrecalentada durante el funcionamiento, es necesario colocar un separador de madera fijado por tornillos a una distancia mínima de 70 mm del borde (fig. 7). IMPORTANTE: para una perfecta instalación, ajuste o transformación de la placa de cocción para ser utilizada con otros gases, es necesario recurrir a un INSTALADOR CUALIFICADO: el incumplimiento de esta norma provoca la decadencia de la garantía. Guarde el Certificado de Garantía o la ficha de datos técnicos junto con el Manual de Instrucciones durante la vida del aparato. Contiene datos técnicos importantes.INDICACIONES IMPORTANTES

Indicaciones para el instalador: las paredes laterales no deben sobrepasar la altura de la placa de cocción. La pared posterior y las superficie adyacentes y alrededor de la placa han de poder resistir una temperatura de 90 °C. La cola que une la lámina de plástico al mueble ha de poder resistir una temperatura superiores a 150 °C para evitar que el revestimiento se despegue. El equipo tiene que instalarse en conformidad con lo prescrito por las normas. Este equipo no está conectado a un dispositivo de evacuación de los productos de combustión; por lo tanto, debe instalarse en conformidad con las normas mencionadas anteriormente. Se deben observar atentamente las disposiciones aplicables en materia de ventilación y aireación descritas a continuación.

7) VENTILACIÓN DE LOCALES

Es indispensable que el local donde esté instalado el equipo esté permanentemente ventilado para garantizar el correcto funcionamiento del mismo. La cantidad de aire necesaria es la utilizada para la combustión del gas y la ventilación de local. Su volumen no puede ser inferior a 20 m

. El aire tiene que entrar, de forma natural, directamente a través de una abertura fija realizada en las paredes del local a ventilar que dan hacia el externo con una sección mínima de 100 cm

(ver fig. 3). Las aberturas deben ser realizadas de manera que no puedan obstruirse. Una ventilación indirecta es posible mediante la extracción del aire de locales contiguos a aquél a ventilar, respetando taxativamente la norma. ATENCIÓN: si los quemadores de la encimera no están provistos de termopar de seguridad, la abertura de la ventilación debe tener una sección mínima de 200 cm².

8) UBICACIÓN Y AIREACIÓN

Los aparatos de cocción de gas deben descargar siempre los productos de combustión mediante campanas de extracción conectadas a chimeneas, conductos para humo o directamente hacia el externo (ver fig. 4). En caso de que no exista la posibilidad de instalar una campana de extracción, es posible utilizar un ventilador aplicándolo a una ventana o a una pared con salida al externo; el ventilador deberá funcionar simultáneamente con el equipo (ver fig. 5), a condición de que se respeten taxativamente las disposiciones sobre ventilación indicadas en las normas.

Antes de conectar el equipo, asegurarse de que los datos de la etiqueta colocada en la parte inferior de la encimera sean compatibles con los de la red de distribución de gas. Una etiqueta impresa de este manual, y una colocada en la parte inferior de la encimera indican las condiciones para la regulación del aparato: tipo de gas y presión de ejercicio. Cuando el gas es distribuido mediante conductos, el aparato debe ser conectado al sistema de suministro de gas: ●con un tubo metálico rígido de acero, conforme a la norma em vigor, cuyas conexiones deben efectuarse con racores roscados conformes a la norma EN 10226. ●Con un tubo de cobre, conforme a la norma hacer respetar, cuyas conexiones deben efectuarse con racores de estanqueidad mecánica, conformes a la norma em vigor. ●Con un tubo flexible de acero inoxidable de pared continua, según la norma, con extensión máxima de 2 metros y guarnición de estanqueidad conforme con la norma em vigor. Este tubo tiene que instalarse de manera que no esté en contacto con partes móviles del modulo empotrado (por ejemplo, cajones) y no debe atravesar espacios que pueden llenarse. Cuando el gas es suministrado directamente desde una bombona, el equipo, alimentado con un regulador de presión conforme con la norma em vigor, debe ser conectado: ●con un tubo de cobre, conforme a la norma em vigor, cuyas conexiones deben efectuarse con racores de estanqueidad mecánica, conformes con la norma. ●Con un tubo flexible de acero inoxidable de pared continua, según la norma, con extensión máxima de 2 metros y guarnición de estanqueidad conforme con la norma. Este tubo tiene que instalarse de manera que no esté en contacto con partes móviles del modulo empotrado (por ejemplo, cajones) y no debe atravesar espacios que pueden llenarse. Se aconseja aplicar, en el tubo flexible, el adaptador especial, fácil de encontrar en cualquier tienda especializada, para facilitar la conexión con el empalme del regulador de presión montado en la bombona. Después de realizar la conexión hay que inspeccionar la estanqueidad aplicando una solución jabonosa. No utilizar llamas. ADVERTENCIA: se recuerda que el racor de entrada de gas del aparato posee una rosca de 1/2” gas cónico macho conforme a la normativa EN 10226. -El aparato es conforme a las prescripciones de la Directivas Europeas: CE 2009/142 relativas a la seguridad del gas. INSTALACIÓN

10) CONEXIÓN ELÉCTRICA

La conexión eléctrica debe efectuarse en conformidad con las normativas y disposiciones legales en vigor. Antes de efectuar la conexión, verificar que: - la tensión se corresponda con el valor indicado en la placa de características y que la sección de los cables de la instalación eléctrica pueda soportar la carga, indicada también en la placa de características. - La tensión eléctrica del aparato y de las tomas de corriente sean adecuadas a la potencia máxima del aparato (ver etiqueta colocada en la parte inferior del calientaplatos). - La toma de corriente o el equipo tengan una buena conexión a tierra según las normativas y disposiciones legales actualmente en vigor. Se declina cualquier responsabilidad por el incumplimiento de dichas disposiciones. Cuando la conexión a la red de alimentación se efectúa por medio de la toma de corriente: - poner un enchufe, adecuado a la carga indicada en la etiqueta, al cable de alimentación “C”, en caso de que éste no lo posea (ver fig. 11). Conectar los cables según el esquema de la fig. 11), asegurándose que correspondan a las siguientes indicaciones: letra L (fase) = cable color marrón; letra N (neutro) = cable color azul; símbolo tierra = cable color verde- amarillo. - El cable de alimentación debe colocarse de manera que no pueda alcanzar nunca, en ningún punto, una temperatura de 90 °C. - No utilizar reducciones, adaptadores o desviaciones para la conexión porque pueden provocar falsos contactos que, a su vez, pueden ocasionar peligrosos recalentamientos. - Terminada las instalación, el enchufe tiene que ser de fácil accesso. Cuando la conexión se efectúa directamente a la red eléctrica: - interponer, entre el aparato y la red, un interruptor unipolar, con abertura mínima entre sus contactos de 3 mm, debidamente dimensionado para la carga del aparato. - Recordarse que el cable de tierra no tiene que ser interrumpido por el interruptor. - La conexión eléctrica puede ser protegida con un interruptor diferencial de alta sensibilidad. Se recomienda encarecidamente de fijar el cable de tierra de color verde-amarillo a un sistema de tierra eficiente. Antes de efectuar una intervención cualquier sobre la parte eléctrica del aparato, es necesario desconectar absolutamente la conexión a la red. ADVERTENCIAS: todos nuestros productos son conformes a las Normas Europeas y las enmiendas correspondientes. Por lo tanto el producto es conforme a los requisitos de las Directivas Europeas en vigor referidas a: - compatibilidad electromagnética (EMC); - seguridad eléctrica (LVD); - restricción de uso de ciertas sustancias peligrosas (RoHS); - EcoDesign (ERP). INSTALACIÓN IMPORTANTE: la instalación tiene que efectuarse según las instrucciones del fabricante. Una instalación errónea puede provocar daños en las personas, animales o cosas, frente a los que el fabricante no puede considerarse responsable. Si la instalación necesitara modificaciones a la instalación eléctrica doméstica o si se presentara una incompatibilidad entre el enchufe y la clavija del aparato, será necesario que se ocupe de la sustitución personal cualificado profesionalmente. El profesional tendrá que comprobar, especialmente, que la sección de los cables del enchufe sea adecuada a la potencia absorbida por el aparato.REGULACIONES Y TRANSFORMACIONES Antes de efectuar cualquier regulación, hay que desconectar el equipo. Una vez terminadas las regulaciones o prerregulaciones, los sellados deben ser restaurados por un técnico. La regulación del aire primario en nuestros quemadores no es necesaria.

Regulación del “Mínimo” - Encender el quemador y poner el mando en posición de “Mínimo” (llama pequeña fig. 1). - Quitar el mando “M” (fig. 12 - 12/A) del grifo que está fijado a presión en la varilla del mismo.

El by-pass para el ajuste del caudal mínimo puede ser: lado de la llave (Fig. 12) o en el interior de la barra. En cualquier caso, el ajuste se accede mediante la inserción de un destornillador pequeño "D" al lado de la llave (Fig. 12), o en el agujero "C" dentro de la llave del gas (Fig. 12/A). - Gire a la derecha oa la izquierda de bypass correctamente el ajuste de la llama a la posición de alcance limitado. Se sobreentiende que esta regulación solo debe efectuarse en los quemadores que funcionan con G20, mientras que en los quemadores que funcionan con G30 o G31 el tornillo deberá bloquearse hasta el fondo (en el sentido de las agujas del reloj).

12) SUSTITUCIÓN DE LOS

INYECTORES Los quemadores se pueden adaptar a diferentes tipos de gas montando los inyectores correspondientes al gas a disposición. Para realizarlo es necesario quitar las cabezas de los quemadores y con una llave recta “B”, destornillar lo inyectore “A” (ver fig. 13) y sustituirla con un inyectore compatible con el gas a disposición. Se aconseja bloquear enérgicamente el inyectore. Después de haber efectuado las sustituciones, el técnico deberá proceder a la regulación de los quemadores, tal como descrito en el párrafo 11, sellar los eventuales órganos de regulación o preregulación y aplicar en el aparato, sustituyendo la anterior, la etiqueta correspondiente a la nueva regulación de gas efectuada en el aparato. Esta etiqueta se encuentra en la bolsa de los inyectores de repuesto. La bolsa que contiene los inyectores y las etiquetas se suministra con el aparato. También puede solicitarse a un centro de asistencia autorizado. Para mayor comodidad del instalador, a continuación se suministra una tabla con las capacidades, las capacidades térmicas de los quemadores, el diámetro de los inyectores y la presión que ejercen algunos gases.

LLAVES Si un grifo está bloqueado, no forzar y pedir asistencia técnica.TRANSFORMACIONES

DISPOSICIÓN DE LAS BOQUILLAS

TABLA *De conformidad con el Reglamento Nº 66/2014 de la UE que se establecen medidas para la aplicación de la Directiva 2009/125/CE, el rendimiento (EEgas quemador) se calculó de acuerdo con la norma EN 30-2-1 última revisión con el G-20. QUEMADORES GAS

DENOMINACIÓN gr/h l/h Min. Max. EEgas burner*

gas hob 57,2%15 MANTENIMIENTO TIPOS Y SECCIONES DE LOS CABLES DE ALIMENTACIÓN ATENCIÓN!!! En caso de sustitución del cable de alimentación, el instalador deberá tener el conductor de tierra (B) más largo respecto a los conductores de fase (ver fig. 14) y, además, deberá respetar las advertencias indicadas en el párrafo 10.

POTENCIAS DE LOS COMPONENTES ELÉCTRICOS

TIPO DE PLACA TIPO DE CABLE ALIMENTACIÓN MONOFÁSICA Plano a gas H05 RR - F Sección 3 x 0,75 mm

Plano mixto con 1 placas eléctricas H05 RR - F Sección 3 x 1 mm

*ECcocción eléctrica: Consumo de energía por kg, calculado de acuerdo con el Reglamento (UE) 66/2014, y las norma EN 60350-2 en la revisión final.

ADVERTENCIA: EL MANTENIMIENTO DEBE

SER REALIZADO SÓLO Y EXCLUSIVAMENTE

POR PERSONAL AUTORIZADO. DENOMINACIONES Ø (cm) POTENCIAS (W)

cocción eléctrica* (Wh/kg) Placas eléctricas 14,5 1500 201,6 En caso de fallo o rotura del cable, retírelo y no lo toque. Es más, deberá desenchufar el dispositivo y no encenderlo. Llame al centro de servicio técnico autorizado más cercano para que solucionen el problema.16

TENSIÓN = 220 - 240 V

TENSIÓN = 220 - 240 V

TENSIÓN = 220 - 240 V

FREQUENCIA = 50/60 Hz Pot. Nom. El. riscaldante 1500W 4 FUEGOS (60) (BUR izquierda)

TENSIÓN = 220 - 240 V

TENSIÓN = 220 - 240 V

TENSIÓN = 220 - 240 V

FREQUENCIA = 50/60 Hz 6 FUEGOS (90) (BUR izquierda)

TENSIÓN = 220 - 240 V

FREQUENCIA = 50/60 Hz17 Este equipo, antes de dejar la fabrica, ha sido controlado y puesto a punto por personal experto y especializado, para garantizar los mejores resultados de funcionamiento. Los repuestos originales se encuentran sólo en nuestros Centros de asistencia Técnica y tiendas autorizadas. Cada reparación o ajuste que fuera necesario sucesivamente debe ser efectuado con el máximo cuidado y atención por parte de personal cualificado. Por este motivo recomendamos dirigirse al Concesionario que ha efectuado la venta o a nuestro Centro de Asistencia más cercano indicando la marca, el modelo, el número de serie y el tipo inconveniente del equipo de su propiedad. Dichos datos están impresos en la etiqueta que se encuentra en la parte inferior del equipo y en la etiqueta colocada en la caja de embalaje. Estas informaciones permiten al asistente técnico de proveerse con las piezas de repuestos adecuadas y garantizar una intervención rápida y precisa. Se aconseja anotar dichos datos más abajo para tenerlos siempre al alcance de la mano: MARCA: ....................................................... MODELO: .................................................... SERIE: .........................................................

ASISTENCIA TÉCNICA Y REPUESTOS

DATOS TÉCNICOS DE LA REGULACIÓN DEL GAS DEL EQUIPO Este aparato cumple con la Directiva europea 2002/96/CE sobre aparatos eléctricos y electrónicos identificada como (Residuos de aparatos eléctricos y electrónicos). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.18
