ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ K 2 CAR Kärcher

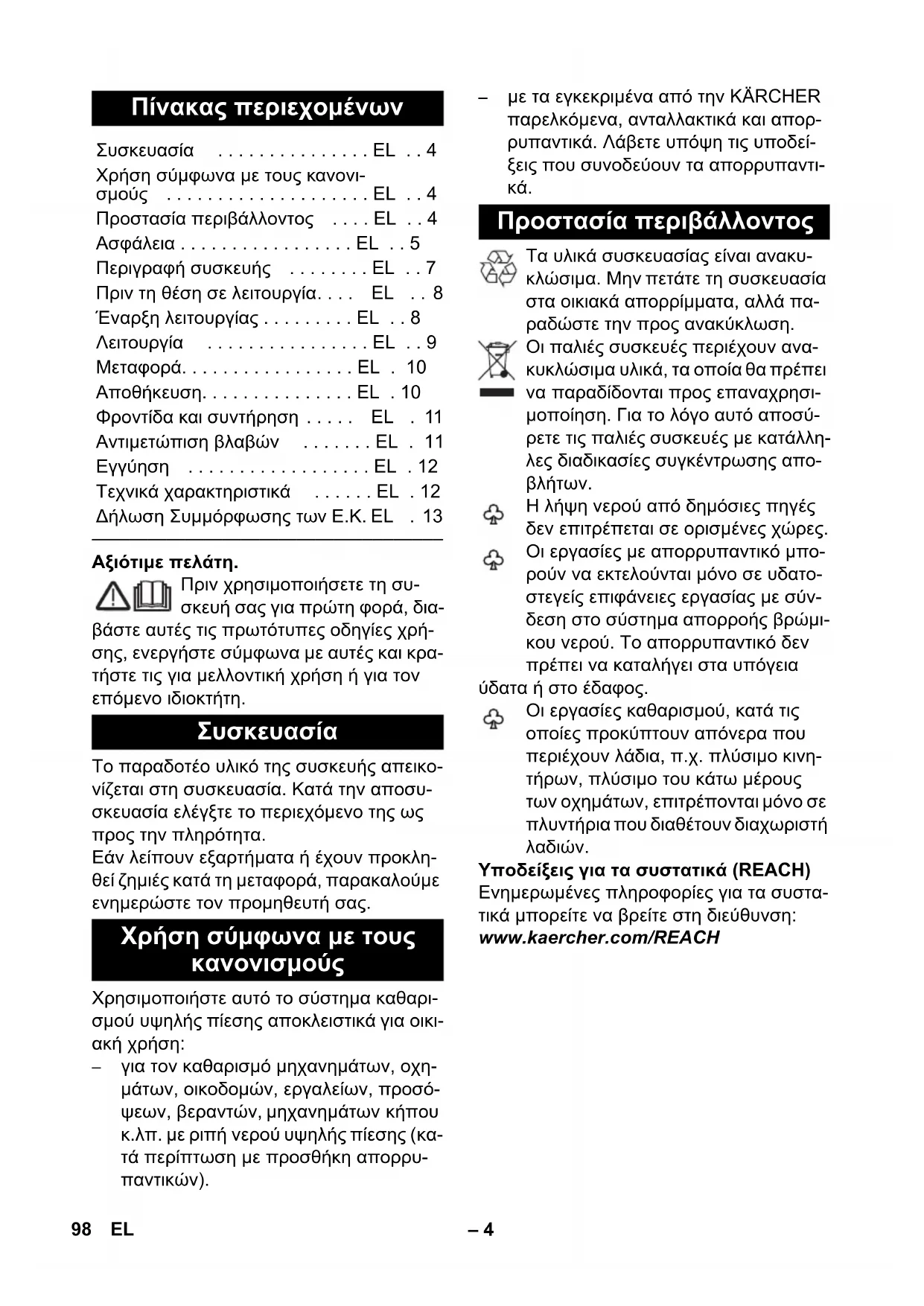

Αξιότιμε πελάτη. Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. Το παραδοτέο υλικό της συσκευής απεικο- νίζεται στη συσκευασία. Κατά την αποσυ- σκευασία ελέγξτε το περιεχόμενο της ως προς την πληρότητα. Εάν λείπουν εξαρτήματα ή έχουν προκλη- θεί ζημιές κατά τη μεταφορά, παρακαλούμε ενημερώστε τον προμηθευτή σας. Χρησιμοποιήστε αυτό το σύστημα καθαρι- σμού υψηλής πίεσης αποκλειστικά για οικι-

– για τον καθαρισμό μηχανημάτων, οχη- μάτων, οικοδομών, εργαλείων, προσό- ψεων, βεραντών, μηχανημάτων κήπου κ.λπ. με ριπή νερού υψηλής πίεσης (κα- τά περίπτωση με προσθήκη απορρυ-

– με τα εγκεκριμένα από την KÄRCHER παρελκόμενα, ανταλλακτικά και απορ- ρυπαντικά. Λάβετε υπόψη τις υποδεί- ξεις που συνοδεύουν τα απορρυπαντι-

Τα υλικά συσκευασίας είναι ανακυ- κλώσιμα. Μην πετάτε τη συσκευασία στα οικιακά απορρίμματα, αλλά πα- ραδώστε την προς ανακύκλωση. Οι παλιές συσκευές περιέχουν ανα- κυκλώσιμα υλικά, τα οποία θα πρέπει

παραδίδονται προς επαναχρησι- μοποίηση. Για το λόγο αυτό αποσύ- ρετε τις παλιές συσκευές με κατάλλη- λες διαδικασίες συγκέντρωσης απο-

Η λήψη νερού από δημόσιες πηγές δεν επιτρέπεται σε ορισμένες χώρες. Οι εργασίες με απορρυπαντικό μπο- ρούν να εκτελούνται μόνο σε υδατο- στεγείς επιφάνειες εργασίας με σύν- δεση στο σύστημα απορροής βρώμι- κου νερού. Το απορρυπαντικό δεν πρέπει να καταλήγει στα υπόγεια ύδατα ή στο έδαφος. Οι εργασίες καθαρισμού, κατά τις οποίες προκύπτουν απόνερα που περιέχουν λάδια, π.χ. πλύσιμο κινη- τήρων, πλύσιμο του κάτω μέρους των οχημάτων, επιτρέπονται μόνο σε πλυντήρια που διαθέτουν διαχωριστή

Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH Πίνακας περιεχομένων Συσκευασία . . . . . . . . . . . . . . . EL . . 4 Χρήση σύμφωνα με τους κανονι- σμούς . . . . . . . . . . . . . . . . . . . . EL . . 4 Προστασία περιβάλλοντος . . . . EL . . 4 Ασφάλεια . . . . . . . . . . . . . . . . . EL . . 5 Περιγραφή συσκευής . . . . . . . . EL . . 7 Πριν τη θέση σε λειτουργία. . . . EL . . 8 Έναρξη λειτουργίας . . . . . . . . . EL . . 8 Λειτουργία . . . . . . . . . . . . . . . . EL . . 9 Μεταφορά. . . . . . . . . . . . . . . . . EL . 10 Αποθήκευση. . . . . . . . . . . . . . . EL . 10 Φροντίδα και συντήρηση . . . . . EL . 11 Αντιμετώπιση βλαβών . . . . . . . EL . 11 Εγγύηση . . . . . . . . . . . . . . . . . . EL . 12 Τεχνικά χαρακτηριστικά . . . . . . EL . 12 Δήλωση Συμμόρφωσης των Ε.Κ. EL . 13

Χρήση σύμφωνα με τους κανονισμούς Προστασία περιβάλλοντος 98 EL– 5

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό. 몇 Προειδοποίηση Υποδείξεις για μια δυνητικά επικίνδυνη κα- τάσταση, η οποία μπορεί να έχει ως συνέ- πεια σοβαρό ή θανάσιμο τραυματισμό.

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

Υπόδειξη για μια δυνητικά επικίνδυνη κατά- σταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες. Η δέσμη υψηλής πίεσης δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημέ- νο ηλεκτρικό εξοπλισμό ή στην ίδια τη

Προστατεύετε τη συσκευή από τον παγετό. Η συσκευή δεν πρέπει να συνδε- θεί απευθείας στο δημόσιο δίκτυο πόσιμου νερού.

Μην αγγίζετε ποτέ το ρευματολήπτη και την πρίζα με υγρά χέρια. Πριν από κάθε χρήση, ελέγχετε τον αγωγό σύνδεσης δικτύου και το ρευμα- τολήπτη για βλάβες. Απευθυνθείτε αμέ- σως στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών/σε ειδικευμένο ηλεκτρολόγο για την αντικατάσταση ενός αγωγού σύνδεσης δικτύου που έχει υποστεί ζημιά. Μην θέτετε σε λει- τουργία μια συσκευή που έχει χαλασμέ- νο αγωγό σύνδεσης δικτύου. Όλα τα ρευματοφόρα εξαρτήματα στο χώρο εργασίας πρέπει να διαθέτουν αδιάβροχη προστασία από ρίψη νερού. Ο ρευματολήπτης και ο συμπλέκτης ενός αγωγού προέκτασης πρέπει να εί- ναι υδατοστεγείς και να μην βρίσκονται μέσα στο νερό. Επιπλέον, ο

κτης δεν πρέπει να είναι αποτεθειμένος στο έδαφος. Συνιστάται να χρησιμοποι- είτε τύμπανα καλωδίου που διασφαλί- ζουν ότι οι πρίζες βρίσκονται τουλάχι- στον 60 mm πάνω από το έδαφος. Φροντίστε να μην προκληθεί ζημιά στον αγωγό σύνδεσης δικτύου ή προέκτασης από πάτημα, σύνθλιψη, ρήξη ή άλλη κα- ταπόνηση. Προστατεύετε τους αγωγούς σύνδεσης δικτύου από τη ζέστη, τα λά- δια και τις αιχμηρές ακμές. 몇 Προειδοποίηση Συνδέστε τη συσκευή μόνο σε εναλλασ- σόμενο ρεύμα. Η τάση πρέπει να είναι σύμφωνη με τα στοιχεία στην πινακίδα τύπου της συσκευής. Η συσκευή πρέπει να συνδεθεί μόνο σε μια ηλεκτρική σύνδεση που έχει εγκατα- σταθεί από ειδικό ηλεκτρολόγο-εγκατα- στάτη κατά το πρότυπο IEC 60364. Τα ακατάλληλα ηλεκτρικά καλώδια προ

έκτασης μπορεί να είναι επικίνδυνα. Σε υπαίθριους χώρους χρησιμοποιείτε μόνο εγκεκριμένους και αντιστοίχως επισημασμένους ηλεκτρικούς αγωγούς προέκτασης με επαρκή διατομή:

Ξετυλίγετε πάντα μέχρι τέρμα τους αγω- γούς προέκτασης από το τύμπανο κα-

Για λόγους ασφαλείας συνιστούμε τη λειτουργία της συσκευής κατά κανόνα μέσω ενός προστατευτικού διακόπτη ρεύματος διαρροής (έως 30 mA).

Σημασία των υποδείξεων Σύμβολα στη συσκευή Ηλεκτρικά εξαρτήματα 99EL– 6

Σημαντικά εξαρτήματα, όπως ο εύκα- μπτος σωλήνας υψηλής πίεσης, το πι- στόλι ψεκασμού χειρός και οι διατάξεις ασφαλείας πρέπει να ελέγχονται για βλάβες πριν από κάθε χρήση. Τα εξαρ- τήματα που έχουν υποστεί ζημιά πρέπει να αντικαθίστανται αμέσως. Μην θέτετε σε λειτουργία μια συσκευή που έχει χα- λασμένα εξαρτήματα.

Μην στρέφετε τη ριπή υψηλής πίεσης σε άλλα άτομα ή στον εαυτό σας για να καθαρίσετε ρούχα ή παπούτσια. Μην ψεκάζετε αντικείμενα που περιέ- χουν βλαβερά για την υγεία υλικά (π.χ.

Τα ελαστικά οχημάτων/οι βαλβίδες ελα- στικών μπορεί να υποστούν ζημιά και να διαρραγούν από τη ριπή

εσης. Η πρώτη ένδειξη για κάτι τέτοιο εί- ναι ο αποχρωματισμός του ελαστικού. Τα ελαστικά οχημάτων/οι βαλβίδες ελα- στικών που έχουν υποστεί ζημιά είναι επικίνδυνα για τη ζωή. Κατά τον καθαρι- σμό τηρείτε μια απόσταση ριπής τουλά- χιστον 30 cm! Κρατάτε τις πλαστικές συσκευασίες μα- κριά από τα παιδιά , υφίστανται κίνδυνος

몇 Προειδοποίηση Δεν επιτρέπεται η χρήση της συσκευής από παιδιά ή άτομα που δεν έχουν ενη- μερωθεί σχετικά με το χειρισμό της. Η συσκευή αυτή δεν πρέπει να χρησιμο- ποιείται από άτομα με περιορισμένες κι- νητικές, αισθητηριακές ή νοητικές ικανό- τητες χωρίς σχετική εμπειρία και/ή γνώ- σεις, εκτός εάν επιβλέπονται

αρμόδιο για την ασφάλειά τους άτομο ή τους έχουν δοθεί οδηγίες για τη χρήση της συσκευής και έχουν κατανοήσει τους κινδύνους που ενδέχεται να προ-

Τα παιδιά δεν πρέπει να παίζουν με τη

Τα παιδιά πρέπει να βρίσκονται υπό επιτήρηση, ώστε να εξασφαλιστεί ότι

παίζουν με τη συσκευή. Ο χρήσης οφείλει να χρησιμοποιεί τη συσκευή σύμφωνα με τους κανονι- σμούς. Πρέπει να λαμβάνει υπόψη τις τοπικές συνθήκες, καθώς και τα άτομα που ενδέχεται να βρίσκονται στον περί- γυρο κατά τη χρήση της συσκευής. Οι εύκαμπτοι σωλήνες υψηλής πίεσης, τα εξαρτήματα και οι συμπλέκτες

σημαντικά για την ασφάλεια της συσκευ- ής. Να χρησιμοποιούνται μόνο οι εύκα- μπτοι σωλήνες υψηλής πίεσης, τα εξαρ- τήματα και οι συμπλέκτες που συνιστώ- νται από τον κατασκευαστή. Μην χρησιμοποιείτε τη συσκευή εάν υπάρχουν άλλα άτομα εντός του εύρους λειτουργίας της, εκτός εάν φορούν προ- στατευτικά ενδύματα.

συσκευή σχεδιάστηκε για τη χρήση απορρυπαντικών, τα οποία πα- ρέχονται ή συνιστώνται από τον κατα- σκευαστή. Η χρήση άλλων απορρυπα- ντικών ή χημικών μπορεί να επηρεάσει αρνητικά την ασφάλεια της συσκευής.

Σε περίπτωση παρατεταμένης παύσης των εργασιών, απενεργοποιήστε τη συ- σκευή από το γενικό διακόπτη / το δια- κόπτη της συσκευής ή βγάλτε το ρευμα- τολήπτη από την πρίζα. Κατά τον καθαρισμό, τηρείτε μια ελάχι- στη απόσταση 30 cm από τις λακαρι- σμένες επιφάνειες, προκειμένου να αποφύγετε ενδεχόμενες ζημιές. Η συσκευή δεν πρέπει να μένει ποτέ χωρίς επιτήρηση, όταν βρίσκεται σε λει-

Μην χρησιμοποιείτε τη συσκευή σε θερ- μοκρασίες κάτω των 0 °C. Ασφαλής χρήση 100 EL– 7

Μην ψεκάζετε με καύσιμα υγρά. Μην αναρροφάτε ποτέ υγρά που περιέ- χουν διαλύτες ή μη αραιωμένα οξέα και διαλύτες! Τέτοια είναι π.χ. η βενζίνη, τα αραιωτικά χρώματος ή το πετρέλαιο θέρμανσης. Το εκνέφωμα ψεκασμού εί- ναι πολύ εύφλεκτο, εκρηκτικό και τοξικό. Μην χρησιμοποιείτε ακετόνη, μη αραιω-

και διαλύτες, επειδή μπορεί να διαβρώσουν τα υλικά της συσκευής. Απαγορεύεται η λειτουργία σε χώρους όπου υπάρχει κίνδυνος έκρηξης. Κατά τη χρήση της συσκευής σε επικίν- δυνα περιβάλλοντα (π.χ. σε πρατήρια καυσίμων) να εφαρμόζονται οι προδια- γραφές ασφαλείας. Για να προστατευθείτε από τις πιτσιλιές του νερού ή από τους ρύπους, φοράτε προστα- τευτική στολή και γυαλιά.

Πριν από κάθε εργασία με ή στη συσκευή διασφαλίστε τη σωστή έδρασή της, ώστε να αποφύγετε ατυχήματα ή ζημιές από την ανατροπή της. Η ευστάθεια της συσκευής είναι βέβαιη, όταν την αποθέτετε σε επίπεδη επιφά-

Οι διατάξεις ασφαλείας αποσκοπούν στην προστασία του χρήστη και δεν πρέπει να τροποποιούνται ή να παραλείπονται. Ο διακόπτης του μηχανήματος αποτρέπει την τυχαία ενεργοποίηση του μηχανήμα-

Η ασφάλεια κλειδώνει το μοχλό του πιστο- λέτου χειρός και αποτρέπει την τυχαία ενεργοποίηση του μηχανήματος. Η βαλβίδα υπερχείλισης εμποδίζει την υπέρβαση της επιτρεπτής πίεσης εργασί-

Όταν αφήσετε ελεύθερο τον μοχλό του πι- στολέτου χειρός, απενεργοποιείται ο διακό- πτης πίεσης της αντλία και διακόπτεται η δέσμη υψηλής πίεσης. Τραβώντας τον μο- χλό ο διακόπτης πίεσης θέτει πάλι την αντλία σε λειτουργία. Εικόνες βλέπε σελίδα 2 1 Σύνδεση υψηλής πίεσης 2 Διακόπτης μηχανήματος „0/OFF“ / „I/ON“ 3 Άγκιστρο φύλαξης σύνδεσης

κό σωλήνα υψηλής πίεσης και με το δί-

4 Λαβή μεταφοράς 5 Θήκη φύλαξης του σωλήνα ρίψης 6 Θήκη φύλαξης του πιστολέτου χειρός 7 Σύνδεση νερού με ενσωματωμένη σίτα 8 Ελαστικός σωλήνας αναρρόφησης απορρυπαντικού (με φίλτρο) 9 Σύζευξη για τη σύνδεση με το δίκτυιο παροχής νερού 10 Αγωγός σύνδεσης δικτύου με ρευματο-

12 Πιστολέτο χειρός 13 Ασφάλεια πιστολέτου χειρός 14 Σφικτήρας ελαστικού σωλήνα υψηλής

15 Ελαστικός σωλήνας υψηλής πίεσης 16 Σωλήνας ψεκασμού με φρέζα ρύπων Για επίμονους ρύπους 17 Σωλήνας ψεκασμού με απλό ακροφύσιο Για κανονικές εργασίες καθαρισμού.

Προαιρετικός εξοπλισμός 18 Βούρτσα πλυσίματος Ενδείκνυται για εργασία με απορρυπα-

19 Περιστρεφόμενη βούρτσα πλυσίματος Ενδείκνυται για εργασία με απορρυπα-

Ιδιαίτερα κατάλληλο για τον καθαρισμό αυτοκινήτων. Λοιποί κίνδυνοι Μέσα ατομικής προστασίας

Μηχανισμοί ασφάλειας Διακόπτης συσκευής Ασφάλεια πιστολέτου χειρός Βαλβίδα υπερχείλισης με διακόπτη

Περιγραφή συσκευής 101EL– 8 20 Ακροφύσιο αφρού με δοχείο απορρυ-

Το απορρυπαντικό αναρροφάται από το δοχείο και δημιουργείται ένας ισχυ- ρός αφρός απορρυπαντικού.

δεν παραδίδεται μαζί με το μηχά-

21 Ελαστικός σωλήνας προσαγωγής νερού Χρησιμοποιήστε έναν ελαστικό σωλήνα νερού με ενισχυμένους ιστούς με συνη- θισμένη σύνδεση. Διάμετρος τουλάχι- στον 1/2 ίντσες ή 13 mm. Μήκος τουλάχιστον 7,5 m.

προαιρετικό εξοπλισμό διευρύνο- νται οι δυνατότητες χρήσης της συσκευής σας. Περισσότερες πληροφορίες μπορείτε να ζητήσετε από το κατάστημα διάθεσης των προϊόντων KARCHER. Πριν την ενεργοποίηση συναρμολογήστε στο μηχάνημα τα μη συνδεδεμένα συνο- δευτικά εξαρτήματα. Εικόνες βλέπε σελίδα 3

Εισάγετε και ασφαλίστε τους τροχούς

Στερεώστε τη λαβή μεταφοράς.

Βιδώστε το τεμάχιο ζεύξης που περιέ- χεται στη συσκευασία στην σύνδεση νε- ρού του μηχανήματος.

Αφαιρέστε το σφικτήρα του ελαστικού σωλήνα υψηλής πίεσης από το πιστολέ- το χειρός (π.χ. με ένα μικρό κατσαβίδι).

Εισάγετε τον ελαστικό σωλήνα υψηλής πίεσης στο πιστολέτο χειρός. Πιέστε το σφικτήρα έως ότου κλειδώσει. Βεβαιωθείτε ότι η σύνδεση είναι ασφα- λής τραβώντας τον ελαστικό σωλήνα υψηλής πίεσης. Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνι- κά χαρακτηριστικά. Τηρείτε τους κανονισμούς της υπηρεσίας του δικτύου ύδρευσης. 몇 Προειδοποίηση Σύμφωνα με τους ισχύοντες κανονισμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πόσιμου νερού χωρίς διαχωριστή συστήματος. Να χρησιμοποιηθεί ένας κα- τάλληλος διαχωριστής συστήματος της εται- ρείας KÄRCHER ή, εναλλακτικά, ένας δια- χωριστής συστήματος κατά EN 12729 Τύ- πος BA. Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο.

Συνδέετε πάντα τον απομονωτή συστήμα- τος στην τροφοδοσία νερού και ποτέ απευ- θείας στη συσκευή.

Οι προσμίξεις στο νερό μπορεί να προκαλέ- σουν ζημιά στην αντλία υψηλής πίεσης και στα παρελκόμενα. Για προστασία συνιστά- ται η χρήση του φίλτρου νερού KÄRCHER (ειδικό παρελκόμενο, αριθμός παραγγελίας 4.730-059).

Η λειτουργία χωρίς υλικό για περισσότερα από 2 λεπτά προκαλεί ζημιές στην αντλία υψηλής πίεσης. Εάν η συσκευή δεν ανα- πτύξει πίεση εντός 2 λεπτών, απενεργοποι- ήστε την και ενεργήστε σύμφωνα με τις υποδείξεις στο κεφάλαιο "Βοήθεια σε περί- πτωση βλάβης".

Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης με τη σύνδεση υψηλής πίεσης του μηχανήματος.

Τοποθετήστε τον ελαστικό σωλήνα προσαγωγής νερού στο σύνδεσμο της σύνδεσης νερού. Υπόδειξη: Ο ελαστικός σωλήνας τρο- φοδοσίας δεν περιλαμβάνεται στη συ-

Πρόσθετα εξαρτήματα Πριν τη θέση σε λειτουργία Συναρμολόγηση εξαρτημάτων Παροχή νερού Έναρξη λειτουργίας 102 EL– 9 Συνδέστε τον ελαστικό σωλήνα νερού στην παροχή νερού. Ανοίξτε εντελώς τη βάνα νερού. Εισάγετε τον ρευματολήπτη στην πρίζα. Ενεργοποιήστε το μηχάνημα στο „I/ ON“.

Απασφαλίστε τον μοχλό του πιστολέ- του χειρός. Πατώντας ξανά το μοχλό τίθεται το μη- χάνημα και πάλι σε λειτουργία. Αφήστε τη συσκευή να λειτουργήσει (έως 2 λεπτά), μέχρις ότου αρχίσει να βγαίνει νερό χωρίς φυσαλίδες από το πιστολέτο χειρός. Ελευθερώστε τον μοχλό του πιστολέτου. Υπόδειξη: Εάν αφήσετε το μοχλό, το μηχάνημα θα απενεργοποιηθεί ξανά. Η υψηλή πίεση διατηρείται στο σύστημα.

Ασφαλίστε το μοχλό του πιστολέτου χει-

Η ριπή νερού που εξέρχεται από το μπεκ υψηλής πίεσης προκαλεί δύναμη οπισθο- δρόμησης στο πιστόλι ψεκασμού χειρός. Φροντίστε για την ασφαλή στήριξή σας και κρατάτε καλά το πιστόλι ψεκασμού χειρός και το σωλήνα ψεκασμού.

Οι δέσμες υψηλής πίεσης μπορεί να απο- δειχτούν επικίνδυνες σε περίπτωση μη εν- δεδειγμένης χρήσης. Η δέσμη δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενερ- γοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή.

Μην καθαρίζετε με τη φρέζα ρύπων ελαστι- κά αυτοκινήτων, βαμμένα αντικείμενα ή ευ- αίσθητες επιφάνειες, όπως ξύλο. Κίνδυνος

Εισάγετε το σωλήνα ρίψης στο πιστολέ- το χειρός και στερεώστε τον περιστρέ- φοντάς τον κατά 90°. Απασφαλίστε τον μοχλό του πιστολέ- του χειρός. Πατώντας ξανά το μοχλό τίθεται το μη- χάνημα και πάλι σε λειτουργία.

Η χρήση λανθασμένων απορρυπαντικών ή χημικών μπορεί να επηρεάσει την ασφάλεια της συσκευής. Για την εκάστοτε εργασία καθαρισμού χρη- σιμοποιείτε αποκλειστικά τα προϊόντα καθα- ρισμού και περιποίησης της KARCHER, τα οποία σχεδιάστηκαν ειδικά για χρήση με τη συσκευή σας. Η χρήση άλλων προϊόντων καθαρισμού και περιποίησης μπορεί να προκαλέσει ταχύτερη φθορά και ακύρωση της εγγύησης. Ενημερωθείτε από το εξειδι- κευμένο κατάστημα αγοράς ή ζητήστε πλη- ροφορίες απευθείας από την KARCHER.

Η λανθασμένη χρήση απορρυπαντικών μπορεί να προκαλέσει σοβαρό τραυματισμό ή δηλητηρίαση. Σε περίπτωση χρήσης απορρυπαντικού λά- βετε υπόψη το φύλλο δεδομένων ασφαλεί- ας του κατασκευαστή του απορρυπαντικού και ιδιαίτερα τις υποδείξεις για τα μέσα ατο- μικής προστασίας. Τραβήξτε τον ελαστικό σωλήνα αναρ- ρόφησης απορρυπαντικού από το πε- ρίβλημα στο επιθυμητό

Κρεμάστε τον ελαστικό σωλήνα αναρ- ρόφησης απορρυπαντικού σε δοχείο με απορρυπαντικό. Αφαιρέστε το σωλήνα ρίψης από το πι- στολέτο. Εργασία μόνον με πιστολέτο

Υπόδειξη: Έτσι προστίθεται καθαριστι- κό διάλυμα στον πίδακα νερού κατά τη λειτουργία της συσκευής. Ψεκάστε με οικονομία το απορρυπαντι- κό σε στεγνή επιφάνεια και αφήστε το να δράσει (όχι να στεγνώσει). Ξεπλένετε τους διαλυμένους ρύπους, ψεκάζοντας με ριπή υψηλής πίεσης.

Εργασία με απορρυπαντικό Προτεινόμενη μέθοδος καθαρισμού 103EL– 10 Προαιρετικό

Γεμίστε το δοχείο απορρυπαντικού του ακροφυσίου αφρού με διάλυμα απορ- ρυπαντικού (λάβετε υπόψη τις συστά- σεις δοσολογίας στη συσκευασία του απορρυπαντικού). Συνδέστε το ακροφύσιο αφρού με το δοχείο απορρυπαντικού. Τοποθετήστε το ακροφύσιο ατμού στο πιστολέτο χειρός και στερεώστε το πε- ριστρέφοντάς το κατά 90°. Ελευθερώστε τον μοχλό του

Ασφαλίστε το μοχλό του πιστολέτου χει-

Σε περίπτωση μεγάλων διαλειμμάτων από τις εργασίες (πάνω από 5 λεπτά) απενεργοποιήστε επιπλέον το μηχάνη- μα στη θέση „0/OFF“.

Αποσυνδέετε τον εύκαμπτο σωλήνα υψη- λής πίεσης από το πιστόλι ψεκασμού χει- ρός ή τη συσκευή μόνο όταν δεν υπάρχει πίεση στο σύστημα. Μετά την εργασία με απορρυπαντικό: Ενεργοποιήστε τη συσκευή για 1 λεπτό, ώστε να πραγματοποιήσει έκπλυση. Ελευθερώστε τον μοχλό του πιστολέ-

Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“.

Κλείστε τη βρύση. Πιέστε τον μοχλό του πιστολέτου για να εξαλείψετε την εναπομένουσα πίεση του συστήματος. Ασφαλίστε το μοχλό του πιστολέτου χει-

Αποσυνδέστε το ρευματολήπτη από

Αποσυνδέστε το μηχάνημα από το δί- κτυο παροχής νερού.

Για να αποφύγετε ατυχήματα ή τραυματι- σμούς κατά τη μεταφορά, συνυπολογίστε το βάρος της συσκευής (βλ. τεχνικά στοιχεία). Τραβήξτε τη συσκευή από τη λαβή με-

Ασφαλίστε τη συσκευή έναντι της ολί- σθησης και της ανατροπής.

Για να αποφύγετε ατυχήματα ή τραυματι- σμούς κατά την επιλογή του τόπου αποθή- κευσης, συνυπολογίστε το βάρος της συ- σκευής (βλ. τεχνικά στοιχεία). Πριν από την αποθήκευση για μεγαλύτερο διάστημα, π.χ. το χειμώνα, λάβετε επιπλέ- ον υπόψη τις υποδείξεις στο κεφάλαιο

Αποθέστε το μηχάνημα σε επίπεδη επι-

Τοποθετήστε το πιστολέτο χειρός στη θήκη φύλαξης του πιστολέτου χειρός. Ασφαλίστε το σωλήνα ψεκασμού στην ειδική για το σκοπό αυτόν θήκη φύλα-

Αποθηκεύστε τον αγωγό σύνδεσης δι- κτύου, τον ελαστικό σωλήνα υψηλής πί- εσης και τα εξαρτήματα στο μηχάνημα. Ακροφύσιο αφρού Διακοπή λειτουργίας Τερματισμός λειτουργίας

Μεταφορά με το χέρι Μεταφορά σε οχήματα

Φύλαξη της συσκευής 104 EL– 11

Οι συσκευές και τα παρελκόμενα που δεν έχουν εκκενωθεί πλήρως μπορεί να κατα- στραφούν σε περίπτωση παγετού. Εκκενώ- στε εντελώς τη συσκευή και τα παρελκόμε- να και προστατέψτε τα από τον παγετό. Για να αποφύγετε τις βλάβες: Αδειάστε εντελώς το νερό από το μηχά- νημα: Ενεργοποιήστε το μηχάνημα χω- ρίς να έχετε συνδέσει τον ελαστικό σω- λήνα υψηλής πίεσης και το σωλήνα πα- ροχής νερού (έως 1 λεπτό) και περιμέ- νετε, έως ότου το νερό σταματήσει να εκρέει από τη σύνδεση υψηλής πίεσης. Απενεργοποιήστε το μηχάνημα. Αποθηκεύετε το μηχάνημα μαζί με όλα τα εξαρτήματα σε χώρο όπου δεν επι-

Κίνδυνος ηλεκτροπληξίας. Πριν από κάθε εργασία περιποίησης και συντήρησης, απε- νεργοποιήστε τη συσκευή και βγάλτε το ρευματολήπτη από την πρίζα. Πριν από την αποθήκευση για μεγάλο χρο- νικό διάστημα π.χ. το χειμώνα: Αφαιρέστε το φίλτρο από τον ελαστικό σωλήνα αναρρόφησης απορρυπαντι- κού και ξεπλύνετέ το κάτω από τρεχού-

Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλτρο της σύνδεσης νερού και ξεπλύνετέ το κάτω από τρεχούμενο νε-

Το μηχάνημα δεν χρειάζεται συντήρηση. Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά KARCHER. Επισκόπηση ανταλλακτικών θα βρείτε στο τέλος των πα- ρόντων οδηγιών χειρισμού. Με τη βοήθεια του παρακάτω πίνακα μπο-

να αντιμετωπίσετε μόνες/οι σας απλές

Εάν έχετε αμφιβολίες, παρακαλούμε απευ- θυνθείτε στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Κίνδυνος ηλεκτροπληξίας. Πριν από κάθε εργασία περιποίησης και συντήρησης, απε- νεργοποιήστε τη συσκευή και βγάλτε το ρευματολήπτη από την πρίζα. Οι εργασίες επισκευής και οι εργασίες σε ηλεκτρικά δομικά εξαρτήματα πρέπει να εκτελούνται αποκλειστικά από την εξουσιο- δοτημένη υπηρεσία εξυπηρέτησης πελα-

Η συσκευή τίθεται σε λειτουργία με τρά-

της σκανδάλης του πιστολέτου

Ελέγξτε εάν συμφωνεί η τάση που ανα- γράφεται στην πινακίδα τύπου με την τάση της πηγής ρεύματος. Ελέγξτε τον αγωγό σύνδεσης δικτύου για τυχόν βλάβες. Ελέγξτε εάν είναι επαρκής η ποσότητα παρεχόμενου νερού. Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλτρο της σύνδεσης νερού και ξεπλύνετέ το κάτω από τρεχούμενο νε-

Εξαέρωση της συσκευής: Ενεργοποιή- στε τη συσκευή χωρίς να έχετε συνδέ- σει τον ελαστικό σωλήνα υψηλής πίε- σης και περιμένετε (έως 2 λεπτά), μέ- χρις ότου από τη σύνδεση υψηλής πίε- σης σταματήσει να εκρέει νερό με φυ- σαλίδες. Θέστε τη συσκευή εκτός λει- τουργίας και συνδέστε πάλι τον ελαστι- κό σωλήνα υψηλής πίεσης. Αντιπαγετική προστασία Φροντίδα και συντήρηση

Ανταλλακτικά Αντιμετώπιση βλαβών Η συσκευή δεν λειτουργεί Η συσκευή δεν αναπτύσσει πίεση 105EL– 12 Καθαρίστε το ακροφυσίο υψηλής πίε- σης: Αφαιρέστε τις ακαθαρσίες από την οπή του ακροφυσίου με μια βελόνα και ξεπλύνετε από την μπροστινή πλευρά

Ελέγξτε την ποσότητα προσαγωγής νε-

Μια ελάχιστη διαρροή στο μηχάνημα θεωρείται φυσιολογική για τεχνικούς λό- γους. Σε περίπτωση έντονης έλλειψης στεγανότητας, ενημερώστε την

οδοτημένη υπηρεσία εξυπηρέτησης πε-

Αφαιρέστε το σωλήνα ρίψης από το πι- στολέτο. Εργασία μόνον με πιστολέτο

Καθαρίστε το φίλτρο στον ελαστικό σω- λήνα απορρυπαντικού. Ελέγξτε τον ελαστικό σωλήνα αναρρό- φησης απορρυπαντικού για τυχόν τσα-

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβά- νουμε τη δωρεάν αποκατάσταση οποιασ- δήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευα- στικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδει- ξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησι- έστερη εξουσιοδοτημένη υπηρεσία τεχνι- κής εξυπηρέτησης πελατών μας. Διευθύνσεις μπορείτε να βρείτε στην ιστο-

www.kaercher.com/dealersearch Έντονες διακυμάνσεις πίεσης Το μηχάνημα δεν είναι στεγανό Το απορρυπαντικό δεν αναρροφάται

Τεχνικά χαρακτηριστικά Ηλεκτρική σύνδεση Τάση 220-240 1~50/60

Κατανάλωση ρεύματος 6A Βαθμός προστασίας IP X5 Κατηγορία προστασίας II Ασφάλεια δικτύου (βρα- δείας τήξης) 10 A Σύνδεση νερού Πίεση παροχής 0,2-1,2 MPa Θερμοκρασία προσαγωγής

40 °C Ποσότητα προσαγωγής

Πίεση λειτουργίας 8 MPa Μέγ. επιτρεπόμενη πίεση 11 MPa Παροχή, νερό 5,5 l/min Παρεχόμενη ποσότητα, μέγι-

6,0 l/min Παροχή, απορρυπαντικό 0,3 l/min Δύναμη οπισθοδρόμησης πι- στολέτου χειρός 10 N Διαστάσεις και βάρη Μήκος 280 mm Πλάτος 242 mm Ύψος 783 mm Βάρος, έτοιμο για λειτουργία με εξαρτήματα 5,6 kg Μετρούμενες τιμές κατά EN 60335-2-79 Κραδασμοί στο χέρι/στο βρα-

Αβεβαιότητα K <2,5 0,3 m/s

Επιτρεπόμενη στάθμη ηχητι- κής ισχύος L

dB(A) dB(A) Επιτρεπόμενη στάθμη ηχητι- κής ισχύος L

91 dB(A) Με την επιφύλαξη τεχνικών αλλαγών. 106 EL– 13 Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΚ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή-

χωρίς προηγούμενη συνεννόηση

Οι υπογράφοντες ενεργούν κατ' εντολή του και με εξουσιοδότηση της διεύθυνσης της επιχείρησης. Υπεύθυνος τεκμηρίωσης: S. Reiser Alfred Karcher GmbH & Co. KG Alfred-Karcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212 Δήλωση Συμμόρφωσης των

Προϊόν: Σύστημα καθαρισμού υψη-

Τύπος: 1.673-xxx Σχετικές οδηγίες των Ε.Κ. 2000/14/EΚ 2004/108/EΚ 2006/42/EK (+2009/127/EK) 2011/65/EE Εφαρμοσθέντα εναρμονισμένα πρότυπα EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Εφαρμοσθείσα διαδικασία συμμόρφω-

2000/14/EΚ: Παράρτημα V στάθμη ηχητικής πίεσης dB(A) Μετρημένη:89 Εγγυημένη: 91 CEO Head of Approbation Winnenden, 2014/02/01 107EL– 4
