ZHT 910 - απορροφητήρας ZANUSSI - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Απορροφητήρας κουζίνας
Μάρκα	Zanussi
Μοντέλο	ZHT 910
Πλάτος	90 εκ.
Βάθος	50 εκ.
Ύψος (με έξοδο καμινάδας)	64-114 εκ. (ρυθμιζόμενο)
Καθαρό βάρος	15 κιλά
Ηλεκτρική τροφοδοσία	230 V ~ 50 Hz
Ισχύς κινητήρα	230 W
Ενεργειακή κλάση	A
Μέγιστη ροή αέρα	650 m³/h
Μέγιστο επίπεδο θορύβου	62 dB
Τύπος ελέγχου	Μηχανικός ολισθητήρας
Αριθμός ταχυτήτων	3
Φωτισμός	2 x LED 3 W
Τύπος φίλτρου λίπους	Πλενόμενο αλουμίνιο
Φίλτρο άνθρακα (προαιρετικό)	Ναι, επαναφορτιζόμενο
Τρόπος απαγωγής	Εξωτερική απαγωγή ή ανακύκλωση
Διάμετρος εξόδου αέρα	150 χιλ.
Συντήρηση φίλτρων	Μηνιαίο πλύσιμο του μεταλλικού φίλτρου
Αντικατάσταση λάμπας	Ενσωματωμένη LED, απαιτεί επέμβαση σέρβις
Εγγύηση	2 χρόνια

Συχνές ερωτήσεις - ZHT 910 ZANUSSI

Πώς να εγκαταστήσετε τον απορροφητήρα Zanussi ZHT 910;

Η εγκατάσταση πρέπει να γίνει από επαγγελματία. Τηρήστε απόσταση 65-75 εκ. μεταξύ του απορροφητήρα και της εστίας. Στερεώστε καλά τη βάση τοίχου και βεβαιωθείτε ότι η έξοδος αέρα είναι σωστά συνδεδεμένη.

Πόσο συχνά να καθαρίζετε το φίλτρο λίπους;

Το φίλτρο λίπους αλουμινίου πρέπει να πλένεται κάθε μήνα στο χέρι ή στο πλυντήριο πιάτων σε χαμηλή θερμοκρασία. Ένα βρώμικο φίλτρο μειώνει την αποδοτικότητα και αυξάνει τον θόρυβο.

Χρειάζεται φίλτρο άνθρακα για την ανακύκλωση;

Ναι, εάν χρησιμοποιείτε τον απορροφητήρα σε λειτουργία ανακύκλωσης (χωρίς εξωτερική απαγωγή), ένα φίλτρο ενεργού άνθρακα είναι υποχρεωτικό. Αλλάζει κάθε 3 έως 6 μήνες ανάλογα με τη χρήση.

Πώς να αλλάξετε τη λάμπα LED;

Οι λάμπες LED είναι ενσωματωμένες και δεν μπορούν να αντικατασταθούν από τον χρήστη. Επικοινωνήστε με το σέρβις της Zanussi για αντικατάσταση.

Είναι θορυβώδης ο απορροφητήρας ZHT 910;

Το μέγιστο επίπεδο θορύβου είναι 62 dB, συγκρίσιμο με μια κανονική συνομιλία. Χρησιμοποιήστε τη χαμηλότερη ταχύτητα για πιο αθόρυβη λειτουργία.

Μπορεί να χρησιμοποιηθεί ο απορροφητήρας χωρίς εξωτερική απαγωγή;

Ναι, ο απορροφητήρας μπορεί να λειτουργήσει με ανακύκλωση: ο αέρας φιλτράρεται και επιστρέφεται στο δωμάτιο. Εγκαταστήστε ένα φίλτρο άνθρακα για αυτή τη διάταξη.

Τι να κάνετε αν ο απορροφητήρας δεν ανάβει;

Ελέγξτε την ηλεκτρική τροφοδοσία και την ασφάλεια. Εάν το πρόβλημα επιμένει, ο κινητήρας ή ο ρυθμιστής ταχύτητας μπορεί να είναι ελαττωματικός. Επικοινωνήστε με έναν εξουσιοδοτημένο τεχνικό.

Πώς να ρυθμίσετε τις ταχύτητες;

Χρησιμοποιήστε τον μηχανικό ολισθητήρα που βρίσκεται στο μπροστινό μέρος. Θέση 1 για χαμηλή αναρρόφηση, θέση 2 για μεσαία και θέση 3 για ισχυρή αναρρόφηση.

Πού να βρείτε ανταλλακτικά;

Τα ανταλλακτικά διατίθενται από το σέρβις της Zanussi ή από εξειδικευμένους ιστότοπους. Χρησιμοποιήστε τον αριθμό μοντέλου ZHT 910 για παραγγελία.

Πώς να μειώσετε τις οσμές στην κουζίνα;

Ανάψτε τον απορροφητήρα πριν ξεκινήσετε το μαγείρεμα και αφήστε τον να λειτουργήσει για λίγα λεπτά μετά. Καθαρίζετε τακτικά τα φίλτρα για να διατηρήσετε καλή απόδοση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ZHT 910 ZANUSSI

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ

Εγχειρίδιο οδηγιών ΠΕΡΙΕΧΟΜΕΝΑ

ΓΕΝΙΚΑ - ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ.... 39
ΕΓΚΑΤΑΣΤΑΣΗ 40
ΧΡΗΣΗ - ΣΥΝΤΗΡΗΣΗ 41

GENERALITÀ

Αυτός ο απορροφητήρας μπορεί να τοποθετηθεί στον τοίχο, πάνω από μια επιφάνεια εστιών που βρίσκεται δίπλα στον τοίχο.

Μπορεί να χρησιμοποιηθεί ως μοντέλο απαγωγής (εξωτερική εκκένωση), ή ως μοντέλο ανακύκλωσης (εσωτερική ανακύκλωση). Οι καλύτερες επιδόσεις επιτυγχάνονται με το μοντέλο απαγωγής: Ωστόσο τη χειμερινή περίοδο μπορεί να είναι συμφέρουσα η χρήση του απορροφητήρα με ανακύκλωση για να αποφεύγεται η απώλεια θερμότητας.

Συνιστάται η τοποθέτηση να γίνει από εξειδικευμένο τεχνικό, τηρώντας όλους τους κανονισμούς των αρμόδιων αρχών αναφορικά με την εκκένωση του αέρα για απαγωγή.

Ο κατασκευαστής δεν φέρει καμία ευθύνη για βλάβες που οφείλονται σε λανθασμένη εγκατάσταση ή στη μη τήρηση των κανόνων της τεχνικής.

1 - ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

1.1 - Μη συνδέετε το σωλήνα σε αγωγούς απαγωγής καπναερίων που παράγονται από καύση (λέβητες, τζάκια κλπ.).
1.2 - Βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί στην τιμή που αναγράφεται στην πινακίδα στο εσωτερικό του απορροφητήρα.
1.3 - Συνδέστε τον απορροφητήρα στο δίκτυο παρεμβάλλοντας διπολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm.
1.4 - Για συσκευές με γείωση βεβαιωθείτε ότι η οικιακή ηλεκτρική εγκατάσταση εξασφαλίζει σωστή λειτουργία.
1.5 - Οι συσκευές κλάσης Π διαθέτουν διπλή μόνωση και δεν πρέπει να συνδέονται με φις που διαθέτει γείωση, αλλά με ένα απλό διπολικό φις.
1.6 - Η ελάχιστη απόσταση ασφαλείας μεταξύ της επιφάνειας των εστιών και του απορροφητήρα είναι 65 cm.
1.7 - Μη χρησιμοποιείτε κουζίνες με φλόγα κάτω από τον απορροφητήρα.
1.8 - Ελέγχετε τις φριτέζες όταν χρησιμοποιούνται: το καυτό λάδι μπορεί να πάρει φωτιά.
1.9 - Πριν από οποιαδήποτε επέμβαση καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή βγάζοντας το φις από την πρίζα ή κλείνοντας το γενικό διακόπτη.
1.10- Σε περίπτωση που στο δωμάτιο εκτός από τον απορροφητήρα χρησιμοποιούνται και συσκευές που δεν καταναλώνουν ηλεκτρική ενέργεια (π.χ. συσκευές καύσης αερίου), θα πρέπει να προβλέπεται επαρκής αερισμός του χώρου. Μια κατάλληλη και χωρίς κινδύνους χρήση επιτυγχάνεται όταν η μέγιστη υποπίεση του δωματίου δεν υπερβαίνει τα 0,04 mBar. Με τον τρόπο αυτό αποφεύγεται η επιστροφή των καπναερίων.
1.11- Η συσκευή πρέπει να τοποθετηθεί με τρόπο ώστε να επιτρέπεται η πρόσβαση στο φις.
1.12- Εάν το ηλεκτρικό καλώδιο φθαρεί, πρέπει να αντικατασταθεί με καλώδιο ή με ειδικό σετ που διατίθεται από τον κατασκευαστή ή το εξουσιοδοτημένο Σέρβις.
1.13- Αυτή η συσκευή δεν πρέπει να χρησιμοποιείται από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες ψυχικές ή διανοητικές ικανότητες, ή από άτομα χωρίς πείρα και γνώση, εκτός εάν ελέγχονται ή εκπαιδεύονται στη χρήση της συσκευής από άτομα που ευθύνονται για την ασφάλειά τους.
1.14- Τα παιδιά πρέπει να επιβλέπονται ώστε να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή.

2 - ΕΓΚΑΤΑΣΤΑΣΗ

Ορισμένα συστήματα εγκατάστασης προβλέπουν το άνοιγμα και την αφαίρεση της γρίλιας αναρρόφησης.

2.1 - Άνοιγμα και αφαίρεση της γρίλιας αναρρόφησης

Για να ανοίξετε τη γρίλια, μετακινήστε προς το κέντρο τα πλήκτρα που βρίσκονται στο κάτω μέρος του απορροφητήρα.

Με τη γρίλια ανοιχτή και σε κατακόρυφη θέση, μετακινήστε τον πίσω δεξιό πείρο προς τα εμπρός κατά μήκος του πλευρικού ανοίγματος έως ότου βγει από τη θέση του.

2.2 - Εγκατάσταση κάτω από ντουλάπι

a - Τρύπημένο ντουλάπι: συνδέστε τον απορροφητήρα στις τρύπες που βρίσκονται στη βάση του ντουλαπιού, χρησιμοποιώντας τις 4 βίδες 4,2 x 44,4 που παρέχονται. Δεν είναι αναγκαίο να ανοίξετε τη γρίλια.
b - Ντουλάπι χωρίς διάτρηση:

b.1- Εάν ο απορροφητήρας συνοδεύεται από σχέδιο διάτρησης, ακολουθήστε τις οδηγίες στο σχέδιο.

b.2- Εάν δεν υπάρχει σχέδιο διάτρησης, ανοίξτε τη γρίλια, στηρίξτε τον απορροφητήρα στη βάση του ντουλαπιού και βιδώστε από το εσωτερικό απευθείας στο ξύλο με βίδες 3,5 x 16, που δεν παρέχονται.

2.3 - Εγκατάσταση σε τοίχο

a - Με τη βοήθεια ενδεχόμενου σχεδίου διάτρησης, ανοίξτε 2 τρύπες Φ 8 στον τοίχο, τοποθετήστε τα δύο ούπα, βιδώστε δύο βίδες 4,2 x 44,4 αφήνοντας να προεξέχουν 5 mm, βγάλτε τη γρίλια αναρρόφησης, κρεμάστε τον απορροφητήρα στις δύο βίδες από τα ειδικά πίσω ανοίγματα και σφίξτε τελείως τις βίδες από το εσωτερικό.
b - Εάν δεν υπάρχει σχέδιο διάτρησης, ανοίξτε 2 τρύπες Φ 8 (βλ. σχ.), τοποθετήστε ούπα και βίδες και ενεργήστε όπως στην παρ. a.
c - Για εγκατάσταση στον τοίχο με στηρίγματα (προαιρετικά), ακολουθήστε τις οδηγίες του ειδικού σχεδίου διάτρησης.
d - Τηρήστε τις αποστάσεις της προειδοποίησης 1.6.

2.4 - Επιλογή μοντέλου

a - Απαγωγής

Ανοίξτε τη γρίλια αναρρόφησης και τοποθετήστε το μοχλό ή το δείκτη του διακόπτη στη θέση “απαγωγή” στο τέρμα της διαδρομής του. Άφαιρέστε, εάν υπάρχει, το φίλτρο ενεργού άνθρακα ξεβιδώνοντας το κεντρικό πόμολο ή γυρνώντας αργά προς τα αριστερά για να ελευθερωθεί ο κεντρικός σύνδεσμος μπαγιονέτ.

Συνδέστε τον εξωτερικό σωλήνα στη φλάντζα Φ 100 mm (ή Φ 120 mm σε ορισμένα μοντέλα) που βρίσκεται στην πάνω ή πίσω έξοδο αναλόγως με τη διάταξη. Τοποθετήστε την τάπα στο στόμιο που έμεινε ανοιχτό. Τηρήστε την προειδοποίηση 1,1.

b - Ανακύκλωσης

Ανοίξτε τη γρίλια αναρρόφησης και τοποθετήστε το μοχλό ή το δείκτη του διακόπτη στη θέση ανακύκλωσης στο τέρμα της διαδρομής του.

Τοποθετήστε το φίλτρο ενεργού άνθρακα στη βάση του μοτέρ με το κεντρικό μεταλλικό πόμολο ή γυρνώντας αργά προς τα δεξιά για να ασφαλίσει ο κεντρικός σύνδεσμος μπαγιονέτ. Εάν υπάρχει ο εξωτερικός σωλήνας μπορεί να μείνει συνδεδεμένος.

2.5 - Ηλεκτρική σύνδεση και έλεγχος λειτουργίας

1 - Πρέπει να τήρούνται σχολαστικά οι προειδοποιήσεις 1.2, 1.3, 1.4 και 1.5 της παραγράφου 1 σχετικά με την ασφάλεια.
2 - Μετά την ηλεκτρική σύνδεση, ελέγξτε αν λειτουργεί σωστά ο φωτισμός, αν ανάβει το μοτέρ και αν αλ- λάζουν οι ταχύτητες.

3 - ΛΕΙΤΟΥΡΓΙΑ

3.1 - Οι διακόπτες ελέγχουν το άναμμα, τη ρύθμιση της ταχύτητας του μοτέρ και το φωτισμό της επιφάνειας εστιών. Για καλύτερη απόδοση της συσκευής συνιστάται να ανοίγετε το κάλυμμα και να χρησιμοποιείτε την υψηλότερη ταχύτητα σε περίπτωση μεγάλης συγκέντρωσης οσμών και ατμών και την ενδιάμεση ή τη χαμηλή ταχύτητα για αθόρυβη και οικονομική εναλλαγή του αέρα. Πρέπει επίσης να ανάβετε τον απορροφητήρα όταν αρχίζετε το μαγείρεμα και να τον αφήνετε αναμμένο λίγα λεπτά μετά τον τερματισμό του μαγειρέματος.
3.2 - Τηρείτε σχολαστικά τις προειδοποιήσεις 1.7 και 1.8.

4 - ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ

Η σωστή συντήρηση εξασφαλίζει υψηλή απόδοση και μεγάλη διάρκεια ζωής του απορροφητήρα.

ΠΡΟΣΟΧΗ: Η συγκέντρωση λιπών εντός του φίλτρου επηρεάζει την απόδοση της συσκευής και μπορεί να προκαλέσει επίσης κίνδυνο πυρκαγιάς. Συνιστάται συνεπώς να τηρείτε σχολαστικά τις ακόλουθες οδηγίες.

4.1 - Φίλτρο για λίπη

Είναι το μηχανικό φίλτρο που διατίθεται σε ποικίλα μοντέλα και συγκρατεί τα σωματίδια λίπους.

Βρίσκεται στο εσωτερικό της γρίλιας αναρρόφησης.

Για τη συντήρηση ενεργήστε ως εξής:

α-Γενικά. Ανεξάρτητα από τον τύπο του φίλτρου, για να το βγάλετε ανοίξτε τη γρίλια και αφαιρέστε τις ειδικές μεταλλικές ασφάλειες.

b-Λεπτό φίλτρο μιας χρήσεως (πάχος περίπου 1 mm):

Δεν πλένεται και αντικαθίσταται περίπου κάθε 2 μήνες. Εάν το φίλτρο διαθέτει χημικούς δείκτες κορεσμού, αντικαθίσταται όταν:

b.1 - Το μοβ χρώμα των ορατών σημείων από το εξωτερικό εξαπλώνεται σε όλη την επιφάνεια του φίλτρου.

b.2 - Το κόκκινο χρώμα των εσωτερικών λωρίδων που δεν είναι ορατό, φαίνεται από το εξωτερικό.

c-Metalliká φίλτρα πολλών στρωμάτων: πλένεται περίπου 1 φορά το μήνα σε νερό με κοινό απορρυπαντικό ή σε πλυντήριο πιάτων. Πρέπει να στεγνώσει καλά πριν την τοποθέτηση.

4.2 - Φίλτρο ενεργού άνθρακα

Είναι χημικό φίλτρο που συγκρατεί τις οσμές του απορροφητήρα ανακύκλωσης. Για να το αφαιρέσετε, ανοίξτε τη γρίλια και ξεβιδώστε το κεντρικό μεταλλικό πόμολο ή γυρίστε αργά προς τα αριστερά το φίλτρο για να ελευθερωθεί ο κεντρικός σύνδεσμος μπαγιονέτ. Τοποθετήστε το ενεργώντας με την αντίστροφη σειρά. Για καλή απόδοση πρέπει να αντικαθίσταται περίπου κάθε 3 μήνες.

4.3 - Φωτισμός

Εάν ένας λαμπτήρας δεν λειτουργεί ή καεί, ανοίξτε τη γρίλια αναρρόφησης και ελέγξτε αν είναι καλά βιδωμένος. Εν ανάγκη, αντικαταστήστε τον με λαμπτήρα ιδίου τύπου και ισχύος.

4.4 - Καθαρισμός

Καθαρίζετε τον απορροφητήρα με χλιαρό νερό και ουδέτερο υγρό απορρυπαντικό. Αποφύγετε τη χρήση διαλυτών, οινοπνεύματος και διαβρωτικών προϊόντων.

Για όλες τις ενέργειες από το σημείο 4.1 έως το σημείο 4.4 πρέπει να τηρείται η προειδοποίηση 1.9, ιδίως για την ενέργεια 4.3.

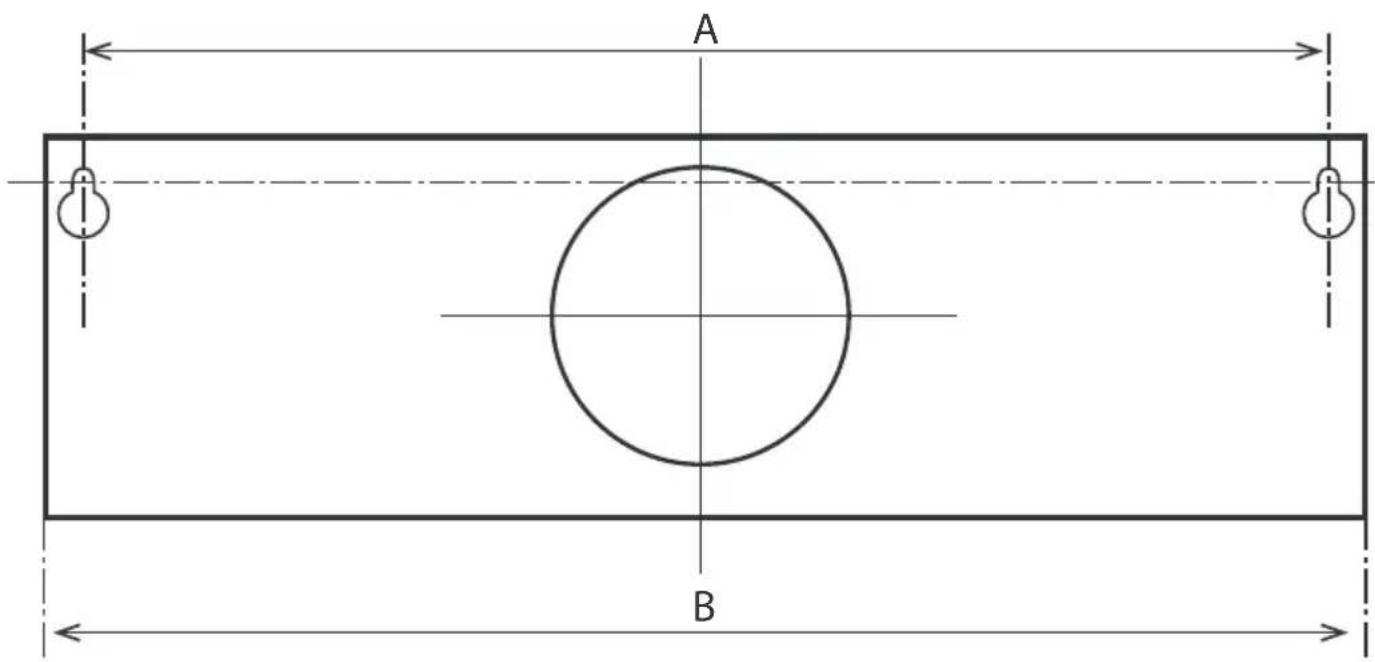

B	mm	500	550	600	700	800	900
A	mm	469	519	569	669	769	869

CE

Το σύμβολο έστο προϊόν ή επάνω στη συσκευασία του υποδεικνύει ότι δεν πρέπει να μ εταχειρίζεστε το προϊόν αυτό ως οικιακό απόρριμμα. Αντιθέτως θα πρέπει να παραδίδεται στο κατάλληλο σημείο συλλογής για την ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Εξασφαλίζοντας ότι το προϊόν αυτό διατίθεται σωστά, συμβάλλετε στην αποτροπή ενδεχόμενων αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν διαφορετικά να προκληθούν από ακατάλληλο χειρισμό απόρριψης του προϊόντος αυτού. Για λεπτομερέστερες πληροφορίες σχετικά με την ανακύκλωση του προϊόντος αυτού, επικοινωνήστε με το δημαρχείο της περιοχής σας, την τοπική σας υπηρεσία αποκομιδής οικιακών απορριμμάτων ή με το κατάστημα όπου αγοράσατε το προϊόν.
