HSM1802 - καταστροφέας εγγράφων HSM - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Καταστροφέας εγγράφων
Μάρκα	HSM
Μοντέλο	HSM1802
Διαστάσεις (Π x Β x Υ)	380 x 280 x 590 mm
Βάρος	10 kg
Τροφοδοσία	220-240 V, 50 Hz
Ισχύς απορρόφησης	250 W
Τύπος κοπής	Μικροκοπή (σωματίδια 4x35 mm)
Επίπεδο ασφαλείας	P-4 (λεπτά σωματίδια)
Χωρητικότητα κοπής (A4 80 g/m²)	10 φύλλα ανά πέρασμα
Χωρητικότητα κάδου	20 λίτρα
Ταχύτητα κοπής	2 m/min
Χρόνος συνεχούς λειτουργίας	5 λεπτά
Συνιστώμενος χρόνος διαλείμματος	20 λεπτά
Στάθμη θορύβου	55 dB(A)
Κύριες λειτουργίες	Αυτόματη ενεργοποίηση/απενεργοποίηση, όπισθεν, ενδεικτικές λυχνίες LED
Ασφάλεια	Θερμική προστασία, ασφάλεια παιδιών μέσω διακόπτη
Συντήρηση και καθαρισμός	Τακτική λίπανση των λεπίδων, άδειασμα του κάδου
Ανταλλακτικά και δυνατότητα επισκευής	Διαθέσιμα: κάδος, λεπίδες, λιπαντικό λάδι
Γενικές πληροφορίες	Σχεδιασμένο για γραφειακή χρήση

Συχνές ερωτήσεις - HSM1802 HSM

Πόσα φύλλα μπορεί να καταστρέψει το HSM1802 σε ένα πέρασμα;

Ο καταστροφέας HSM1802 μπορεί να καταστρέψει έως 10 φύλλα χαρτιού A4 (80g/m²) σε ένα μόνο πέρασμα.

Τι τύπο κοπής προσφέρει αυτός ο καταστροφέας;

Εκτελεί μικροκοπή σε σωματίδια 4x35 mm, που αντιστοιχεί στο επίπεδο ασφαλείας P-4.

Πώς να συντηρήσω τον καταστροφέα μου HSM1802;

Συνιστάται να λιπαίνετε τις λεπίδες τακτικά (κάθε 30 λεπτά χρήσης) με ειδικό λάδι καταστροφέα. Αδειάζετε τον κάδο τακτικά.

Γιατί σταματάει ο καταστροφέας κατά τη χρήση;

Το HSM1802 διαθέτει θερμική προστασία που σταματά τη συσκευή μετά από 5 λεπτά συνεχούς λειτουργίας για αποφυγή υπερθέρμανσης. Αφήστε το να κρυώσει για 20 λεπτά πριν συνεχίσετε.

Μπορώ να καταστρέψω συνδετήρες ή συρραπτικά;

Ναι, το HSM1802 μπορεί να καταστρέψει μεταλλικά συρραπτικά και συνδετήρες χωρίς πρόβλημα.

Τι να κάνω σε περίπτωση εμπλοκής χαρτιού;

Χρησιμοποιήστε τη λειτουργία όπισθεν για να ελευθερώσετε το χαρτί. Εάν η εμπλοκή επιμένει, απενεργοποιήστε τη συσκευή, αποσυνδέστε την και αφαιρέστε χειροκίνητα το μπλοκαρισμένο χαρτί.

Είναι ο καταστροφέας κατάλληλος για παιδιά;

Το HSM1802 διαθέτει διακόπτη ασφαλείας για παιδιά. Κρατήστε τη συσκευή μακριά από παιδιά και μην τα αφήνετε ποτέ να τη χρησιμοποιούν χωρίς επιτήρηση.

Ποια είναι η χωρητικότητα του κάδου απορριμμάτων;

Ο κάδος έχει χωρητικότητα 20 λίτρων, που επιτρέπει την καταστροφή περίπου 150 έως 200 φύλλων πριν από το άδειασμα.

Μπορεί αυτός ο καταστροφέας να κόψει CD ή πιστωτικές κάρτες;

Όχι, το HSM1802 είναι σχεδιασμένο μόνο για χαρτί. Μην εισάγετε άλλα υλικά εκτός από χαρτί.

Πού μπορώ να βρω ανταλλακτικά για το HSM1802;

Μπορείτε να παραγγείλετε ανταλλακτικά όπως κάδο, λεπίδες ή λάδι από την HSM ή εξουσιοδοτημένους μεταπωλητές.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HSM1802 HSM

ελληνικ: Καταστροφέας εγγράφων SECURIO B26....143

türkçe: Evrak İmha Makinesi SECURIO B26 150

1 Ενδεδειγμένη χρήση, παροχή εγγύησης

Στην ετικέτα τύπου στην πίσω πλευρά της συσκευής θα βρείτε το πλάτος κοπής και την ηλεκτρική τάση με την οποία λειτουργεί ο καταστροφέας εγγράφων. Τηρείτε τις αντίστοιχες οδηγίες του εγχειριδίου λειτουργίας.

Ο καταστροφέας εγγράφων προορίζεται αποκλειστικά για την καταστροφή χαρτιού. Ανάλογα με το είδος κοπής μπορούν επίσης να καταστραφούν μικρές ποσότητες των ακόλουθων υλικών:

Μέγεθος κοπής (mm) 5,8 3,9	4,5x3	0 1,9	x15
Πιστωτικές κάρτες ● ● ●	●
Δίσκοι CD ● ● ●

Ο ανθεκτικός κοπτικός μηχανισμός δεν επηρεάζεται από συνδετήρες και σύρματα συρραπτικών. Συγκεκριμένα σε μηχανήματα με πλάτος κοπής 1x5mm τα χαρτιά δεν επιτρέπεται να έχουν μεταλλικούς συνδετήρες.

Η εγγύηση για τον καταστροφέα εγγράφων διαρκεί 3 χρόνια. Ανεξάρτητα από την ευθύνη εγγύησης ισχύει μια εγγύηση για συμπαγείς χαλύβδινους άξονες κοπής HSM των καταστροφέων για τη συνολική διάρκεια ζωής της συσκευής (HSM Lifetime Warranty). Από αυτό εξαιρούνται οι καταστροφείς εγγράφων με πλάτος κοπής 0,78x11 mm και 1x5 mm. Η φθορά τριβής, οι ζημιές από какό χειρισμό, η φυσιολογική φθορά καθώς και οι ζημιές από ξένες επεμβάσεις δεν καλύπτονται από την εγγύηση.

Η HSM εγγυάται την παράδοση ανταλλακτικών μέχρι και γα 10 χρόνια μετά το πέρας παραγωγής αυτού του μοντέλου.

Υπόδειξη: Οι καταστροφείς εγγράφων με κοπτικό μηχανισμό σωματιδίων διατίθενται κατ' επιλογή και με μία συσκευή για αυτόματη λίπανση του μηχανισμού κοπής. Μελετήστε επίσης το συνημμένο εγχειρίδιο του λαδικού, εφόσον η συσκευή είναι εξοπλισμένη με λαδικό.

2 Υποδείξεις ασφαλείας

Ταξινόμηση

Υπόδειξη ασφαλείας	Επεξήγηση
[ΧΖΖ3] ΠΡΟΕΙΔΟ-ΠΟΙΗΣΗ	Η μη τήρηση της προειδοποίησης μπορεί να συνεπάγεται ακόμη και σοβαρούς τραυματισμούς.
ΠΡΟΣΟΧΗ	Η μη τήρηση της υπόδειξης μπορεί να συνεπάγεται υλικές ζημιές.

Πριν από την έναρξη λειτουργίας του μηχανήματος μελετήστε το εγχειρίδιο με τις οδηγίες λειτουργίες. Φυλάξτε το για μελλοντική

χρήση και παραδώστε το σε τυχόν μελλοντικούς χρήστες. Τηρείτε τις υποδείξεις ασφαλείας του καταστροφέα εγγράφων.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνοι για παιδιά και για άλλα άτομα!

Το μηχάνημα δεν επιτρέπεται να χρησιμοποιείται από άτομα με περιορισμένες φυσικές, κινητικές ή νοητικές ικανότητες (ούτε από παιδιά κάτω των 14 ετών), ούτε και

από άτομα χωρίς σχετική εμπειρία ή γνώσεις, εκτός εάν αυτά τα άτομα επιτηρούνται από ένα άτομο που είναι υπεύθυνο για την ασφάλεια ή εάν έχουν λάβει οδηγίες από αυτό για τον τρόπο χρήσης της συσκευής. Τα παιδιά πρέπει να επιτηρούνται ώστε να είστε σίγουροι πως δεν παίζουν με τη συσκευή. Μην αφήνετε τη συσκευή ενεργοποιημένη όταν αυτή δεν επιτηρείται.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού!

Μη βάζετε ποτέ τα χέρια σας στις σχισμές εισόδου του χαρτιού.

Κίνδυνος τραυματισμού από μάγγωμα!

Στην περιοχή του ανοίγματος εισόδου δεν επιτρέπονται τα μακριά μαλλιά, τα φαρδιά ρούχα, οι γραβάτες, τα κασκόλ, οι αλυσίδες λαιμού και καρπού κλπ. Μην βάζετε μέσα στη συσκευή υλικά τα οποία έχουν την τάση να σχηματίζουν θηλειές π.χ. ταινές, πλαστικές διαφάνειες κλπ.

Κίνδυνος τραυματισμού από θραύσματα!

Οδηγήστε τα CD μέσω της εγκοπής στο στοιχείο ασφαλείας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Επικίνδυνη ηλεκτρική τάση!

Από την εσφαλμένη μεταχείριση της συσκευής μπορεί να προκληθεί ηλεκτροπληξία.

• Πριν από τη σύνδεση του φις στην πρίζα ελέγξτε αν η τάση και η συχνότητα του ηλεκτρικού ρεύματος συμφωνούν με τα στοιχεία στην πινακίδα της συσκευής.
• Ο ρευματολήπτης σύνδεσης στην πρίζα πρέπει να είναι εύκολα προσιτός.
• Μέσα στη συσκευή δεν επιτρέπεται να χυθεί νερό. Μη βυθίζετε ούτε το καλώδιο ούτε το ρευματολήπτη μέσα σε νερό.
• Ποτέ μην πιάνετε το ρευματολήπτη καλωδίου με υγρά χέρια.
• Ποτέ μην αποσυνδέετε το ρευματολήπτη από την πρίζα τραβώντας το καλώδιο. Πρέπει να πιάνετε μόνο από το ρευματολήπτη.
• Χρησιμοποιείτε τη συσκευή μόνο σε ξη- ρούς εσωτερικούς χώρους. Ποτέ μη λει- τουργείτε τη συσκευή σε υγρούς χώρους ή στη βροχή.

Ελέγχετε τακτικά τη συσκευή και το καλώδιο για φθορές. Σε περί- πτωση ζημιάς ή προβληματικής λειτουργίας καθώς και πριν με- τακινήσετε ή καθαρίσετε τη συ- σκευή, απενεργοποιήστε την και αποσυνδέστε το ρευματολήπτη.

- Κρατάτε τη συσκευή, το ρευματολήπτη και το καλώδιο μακριά από ανοικτές εστίες και καυτές επιφάνειες. Τα ανοίγματα αερισμού πρέπει να είναι ανοικτά και να υπάρχει απόσταση από τον τοίχο ή τα έπιπλα τουλάχιστον 5 cm.

Οι εργασίες συντήρησης όπου πρέπει να αφαιρεθούν τα καλύμματα επιτρέπεται να εκτελούνται μόνο από το τμήμα εξυπηρέτησης πελατών και τους τεχνικούς σέρ-

βις της HSM.

Οι διευθύνσεις εξυπηρέτησης πελατών δίνονται στη σελίδα 160.

ΠΡΟΣΟΧΗ Κίνδυνος από λάθος χρήση

Χρησιμοποιείτε τη συσκευή μόνο σύμφωνα με τις οδηγίες του κεφαλαίου „Ενδεδειγμένη χρήση“.

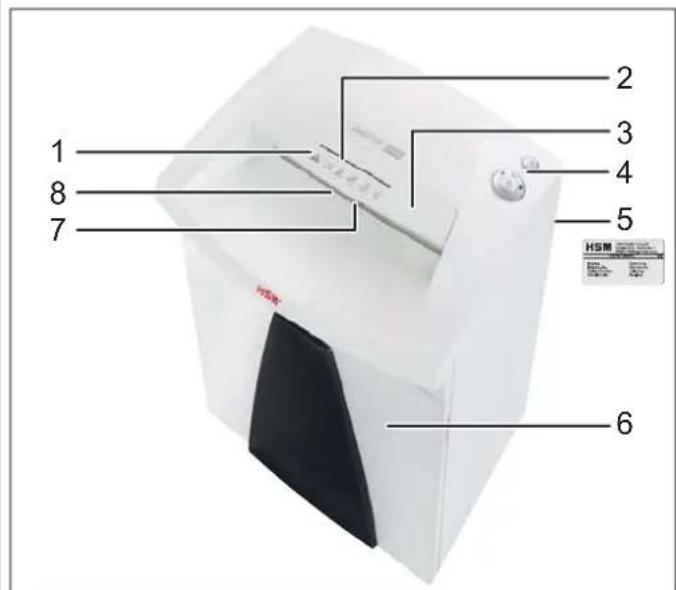

3 Συνοπτικά 4 Περιεχόμενα συσκευασίας

1 Υποδείξεις ασφαλείας
2 Εγκοπή τροφοδοσίας για CD
3 Στοιχείο ασφαλείας / Προστατευτικό θραυσμάτων
4 Mováda χειρισμού και ενδείξεων
5 Πινακίδα τύπου
6 Пóрта
7 Άνοιγμα τροφοδοσίας για χαρτί και πι- στωτικές κάρτες
8 Фωτοκύτταρο

• Καταστροφέας εγγράφων συσκευασμένος σε κούτα
  • Καλώδιο ηλεκτρικής σύνδεσης
  • 5 σάκοι για κομμένα κομμάτια
  • 1 σάκκος CD για μηχανήματα με πλάτος κοπής 3,9, 5,8 και 4,5x30 mm
  • 1 φιάλη με ειδικό λάδι του μπλοκ κοπής (50 ml) για συσκευές με κοπή σωματιδίων
  • Οδηγίες λειτουργίας

Παρελκόμενα

• 10 σάκοι για κομμένα κομμάτια κωδικός παραγγελίας 1.330.995.100
- Ειδικό λάδι για το μπλοκ κοπής (250 ml) κωδικός παραγγελίας 1.235.997.403

Οι διευθύνσεις εξυπηρέτησης πελατών δίνονται στη σελίδα 160.

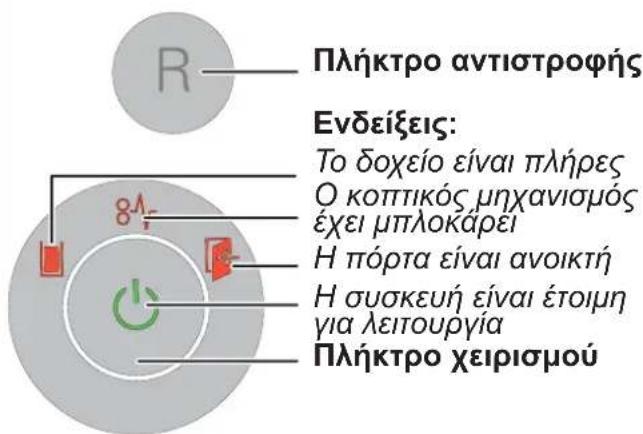

Στοιχεία χειρισμού και ενδείξεων

5 Χειρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν από την ενεργοποίηση του μηχανήματος βεβαιωθείτε πως τηρούνται όλες οι οδηγίες ασφαλείας.

Ενεργοποίηση της συσκευής

• Συνδέστε το ρευματολήπτη του μηχανή- ματος σε μία κανονική πρίζα.
  • Φέρτε το γενικό διακόπτη στη πίσω πλευρά του καταστροφέα στη θέση «Ι».
  • Πατήστε το πλήκτρο χειρισμού.
  ▶ Ανάβει η ένδειξη «Έτοιμο για λειτουργία».

Καταστροφή χαρτιών

• Με την τροφοδοσία χαρτιού, το φωτοκύτταρο ξεκινά αυτόματα τον κοπτικό μηχανισμό.

  Περίπου μετά από 3 δευτερόλεπτα όταν το άνοιγμα τροφοδοσίας είναι πάλι ελεύθερο, η συσκευή απενεργοποιείται αυτόματα και τίθεται σε αναμονή λειτουργίας.

Για την καταστροφή μεγαλύτερων ποσοτή- των χαρτιού, μπορείτε να στρέψετε το στοιχείο ασφαλείας προς τα πάνω. Έτσι είναι πιο εύκολα προσβάσιμο το άνοιγμα τροφοδοσίας.

Καταστροφή των CD

(μόνο στο μέγεθος κοπής 5,8 mm, 3,9 mm, 4,5x30 mm)

• Οδηγήστε τα CD μέσω της εγκοπής στο στοιχείο ασφαλείας. Αυτό σας προστατεύει από τα εκτινασσόμενα θραύσματα.

Για έναν διαχωρισμό ανά είδος του υλικού μπορείτε να χρησιμοποιήσετε το συνοδευτικό σάκκο CD.

Σεβαστείτε το περιβάλλον και ανακυκλώστε τα διάφορα υλικά ξεχωριστά.

Καταστροφή των πιστωτικών καρτών

(μόνο στο μέγεθος κοπής 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)

Οδηγήστε τις κάρτες μέσω της εγκοπής CD για μεγέθη κοπής 5,8 mm, 3,9 mm, 4,5x30 mm. Σε μηχανήματα με μέγεθος κοπής 1,9x15 mm βάλτε τις κάρτες μέσα στην υποδοχή χαρτιών.

Απενεργοποίηση της συσκευής

• Πατήστε το πλήκτρο χειρισμού.
▶ Σβήνει η ένδειξη «Έτοιμο για λειτουργία».
• Φέρτε το γενικό διακόπτη στη πίσω πλευρά του καταστροφέα στη θέση «0».

Άλλοι τρόποι λειτουργίας

- Συνεχής λειτουργία

Χρήση: Καταστροφή μεγάλων ποσοτήτων δίσκων χαρτιών Λειτουργία: Ο κοπτικός μηχανισμός λειτουργεί ασταμάτητα.

Εάν για 2 λεπτά δεν έχει εισαχθεί καθόλου υλικό, ο κοπτικός μηχανισμός απενεργοποιείται και ο καταστροφέας εγγράφων περνά σε κατάσταση ετοιμότητας για λειτουργία.

'Εναρξη: Πατήστε το πλήκτρο χειρισμού για 3 δευτερόλεπτα.

Πρόωρη διακοπή: Πατήστε το πλήκτρο χειρισμού.

• Λειτουργία αναμονής

Λειτουργία: 2 λεπτά μετά την τελευταία τροφοδοσία χαρτιού απενεργοποιούνται αυτόματα όλοι οι καταναλωτές που δεν χρειάζονται.

Η ένδειξη «Έτοιμο για λειτουργία» αναβοσβήνει σύντομα ανά τακτά χρονικά διαστήματα.

Με την τροφοδοσία χαρτιού ξεκινά ο κα- ταστροφέας εγγράφων αυτόματα.

6 Αντιμετώπιση προβλημάτων

Ένδειξη	Βλάβη Αντιμετώπιση βλάβης
[8TBA]ανάβει διαρκώς	Συμφόρηση χαρτιού	Έχετε εισάγει πάρα πολύ χαρτί.➤ Ο κοπτικός μηχανισμός λειτουργεί για μερικά δευτερόλεπτα προς τα πίσω και σπρώχνει το χαρτί προς τα έξω.Πατήστε εάν χρειαστεί το πλήκτρο αντιστροφής «R», για να αφαιρεθεί το χαρτί που έχει κολλήσει.Βάλτε τη μισή ποσότητα χαρτιού.Εισάγετε το χαρτί διαδοχικά.
	Υπερ-φόρτωση	To μοτέρ υπερφορτώθηκε. Πριν θέσετε τον καταστροφέα εγγράφων πάλι σε λειτουργία αφήστε τον να κρυώσει για περίπου 20 λεπτά.
Φως ανα-λαμπής	Γενική ένδειξη βλάβης	Κατά τον τεμαχισμό χαρτιών προέκυψε κάποιο σφάλμα.Αφαιρέστε το χαρτί από τη σχισμή εισαγωγής ώστε να ελευθερωθεί το φωτοκύπταρο.
[Υ6ΥΤ]	Το δοχείο με το κομμένο υλικό είναι πλή-ρες	Αδειάστε το δοχείο με το κομμένο υλικό.Υπόδειξη:Εάν πριν από την αφαίρεση του δοχείου πατήσετε σύντομα το πλήκτρο αντιστροφής, τότε ένα μέρος του κομμένου υλικού κοπής θα επιστέψει μέσα στον κοπτικό μηχανισμό.
	Η πόρ-τα είναι ανοικτή	Κλείστε την πόρτα.

7 Καθαρισμός και συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Επικίνδυνη ηλεκτρική τάση!

Απενεργοποιήστε τη συσκευή και αποσυνδέστε το φίς από την πρίζα.

Ο καθαρισμός πρέπει να γίνεται μόνο με ένα μαλακό πανί και με λίγη σαπουνάδα. Ταυτόχρονα δεν επιτρέπεται η εισχώρηση νερού στη συσκευή.

Λιπαίνετε τον κοπτικό μηχανισμό όταν μειωθεί η απόδοση κοπής, δημιουργούνται θόρυβοι ή μετά από κάθε άδειασμα του δοχείου κομμένων τεμαχίων (μόνο για κοπή τεμαχίου).

Για το σκοπό αυτό χρησι- μοποιείτε μόνο το ειδικό λάδι μπλοκ κοπής της HSM:

• Μέσα από το άνοιγμα εισόδου του χαρτιού ψεκάστε ειδικό λάδι στους κυλίνδρους κοπής καθόλο το πλάτος.
• Λειτουργήστε για 10 δευτερόλεπτα τον κοπτικό μηχανισμό χωρίς χαρτιά σε διαρκή λειτουργία.
  Η χαρτόσκονη και τα σωματίδια ξεκολ- λούν και φεύγουν.

8 Απόρριψη / Ανακύκλωση

Οι παλιές ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν διάφορα πολύτιμα υλικά, αλλά και επικίνδυνες ουσίες, που είναι απαραίτητες για τη λειτουργία και την ασφάλεια. Αν γίνει λανθασμένη απόρριψη ή μεταχείριση, αυτές οι ουσίες μπορεί να είναι επικίνδυνες για την υγεία και το περιβάλλον. Ποτέ μην πετάτε τις παλιές συσκευές στα απορρίμματα. Τηρείτε τους ισχύοντες κανονισμούς και χρησιμοποιείτε τα σημεία συλλογής για την επιστροφή και ανακύκλωση των ηλεκτρικών και ηλεκτρονικών παλιών συσκευών. Επίσης και όλα τα υλικά συσκευασία πρέπει να απορρίπτονται με σεβασμό προς το περιβάλλον.

9 Τεχνικά στοιχεία

Είδος κοπής Λωρίδες Κοπή τεμαχίου
Μέγεθος κοπής (mm) 5,8 3,9 4,5 x 30 1,9 x 15	0,78 x 11	1 x 5
Βαθμός ασφαλείας DIN 66399	P-2 / O-2T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / T-5E-4 / F-2	P-6 / F-3	P-7 / F-3
Απόδοση κοπής* (φύλλα) DIN A4 70 g/m280 g/m2	28 - 3025 - 27	22 - 2419 - 21	17 - 1914 - 16	11 - 139 - 11	76	54
Βάρος (kg)	24,8		27,2
Ταχύτητα κοπής	65 mm/s
Πλάτος εργασίας	280 mm
Σύνδεση	230 V, 50 Hz		110 V - 120 V, 60 Hz		220 V, 60 Hz
Μέγιστη ισχύς για μέγιστο αριθμό φύλλων	500 W
Κατανάλωση ρεύματος σε κατάσταση ετοιμότητας	< 2 Wh
Τρόπος λειτουργίας	Συνεχής λειτουργία
Συνθήκες περιβάλλοντος σε λειτουργία:ΘερμοκρασίαΣχετική υγρασίαΥψόμετρο (NN)	-10°C έως +25°Cmax. 90%, χωρίς συμπύκνωσηmax. 2.000 m
Διαστάσεις ΠxYxB (mm)	497 x 397 x 676
Όγκος του δοχείου συλλογής	55 l
Στάθμη πίεσης θορύβου(λειτουργία χωρίς φορτίο / Υπό φορτίο)	< 55 dB(A) / < 60 dB(A)
Ένταση θορύβου αξιολόγησης A (LWAd λειτουργία χωρίς φορτίο)	68,0 dB

* Ο μέγιστος αριθμός φύλλων (DIN A4, 80 g/m²), τροφοδοσία κατά μήκος, που μπορούν να τεραχιστούν σε μία δόση. Ο προσδιορισμός των αναφερόμενων στοιχείων ισχύος γίνεται με καινούργιο, λαδωμένο μηχανισμό κοπής και με ψυχρό μοτέρ. Μια πιο αδύνατη ηλεκτρική τάση ή μια άλλη συχνότητα από ότι αναγράφεται μπορεί να οδηγήσει σε πιο χαμηλή απόδοση φύλλων και σε μεγαλύτερο θόρυβο λειτουργίας. Ανάλογα με τη δομή και τις ιδιότητες του χαρτιού καθώς και το είδος τροφοδοσίας η απόδοση φύλλων μπορεί να διαφέρει.

Ο καταστροφέας εγγράφων εκπληρώνει τους σχετικούς κανονισμούς εναρμόνισης της Ευρωπαϊκής Ένωσης:

• Οδηγία χαμηλής τάσης 2006/95/EK
• Οδηγία ΗΜΣ 2004/108/ΕΚ
• Οδηγία RoHS 2011/65/EE

Η δήλωση συμμόρφωσης ΕΕ μπορεί να ζητηθεί από τον κατασκευαστή.
