BXL-FN12 - ανεμιστήρας BASICXL - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ανεμιστήρας δαπέδου
Μοντέλο	BXL-FN12
Μάρκα	basicXL
Διαστάσεις (Υ × Π × Β)	περίπου 130 εκ. × 40 εκ. × 40 εκ.
Βάρος	περίπου 3,5 κιλά
Τροφοδοσία ρεύματος	220–240 V, 50 Hz, 50 W
Επίπεδα ταχύτητας	3 επίπεδα
Ταλάντωση	Ναι, αυτόματη περιστροφή
Γωνία κλίσης	Ρυθμιζόμενη (περίπου 30°)
Διάμετρος ανεμιστήρα	40 εκ.
Υλικό	Πλαστικό, μεταλλικό πλέγμα
Επίπεδο θορύβου	περίπου 45–60 dB (ανάλογα με το επίπεδο)
Κατηγορία προστασίας	IPX0 (μόνο για εσωτερικούς χώρους)
Χαρακτηριστικά ασφαλείας	Προστασία υπερθέρμανσης, προστασία ανατροπής (σταθερή βάση)
Καθαρισμός	Αποσυνδέστε το φις, καθαρίστε το περίβλημα με υγρό πανί, βουρτσίστε το πλέγμα
Ανταλλακτικά	Ανταλλακτικά πτερύγια ανεμιστήρα και μονάδα κινητήρα διαθέσιμα μέσω εξυπηρέτησης πελατών
Δυνατότητα επισκευής	Εύκολη αποσυναρμολόγηση; κινητήρας και διακόπτης αντικαταστάσιμα
Παρεχόμενα αξεσουάρ	Εγχειρίδιο χρήσης, υλικό συναρμολόγησης
Εγγύηση	2 έτη (νόμιμη προθεσμία)

Συχνές ερωτήσεις - BXL-FN12 BASICXL

Πώς συναρμολογώ τον ανεμιστήρα BXL-FN12;

Συνδέστε τη βάση στη στήλη, στερεώστε το πλέγμα του ανεμιστήρα και τα πτερύγια σύμφωνα με το παρεχόμενο εγχειρίδιο. Σφίξτε όλες τις βίδες.

Πώς καθαρίζω σωστά τον ανεμιστήρα;

Αποσυνδέστε τη συσκευή από το ρεύμα. Καθαρίστε το περίβλημα με ένα υγρό πανί και το πλέγμα με μια μαλακή βούρτσα. Μην βυθίζετε ποτέ τον ανεμιστήρα σε νερό.

Μπορεί ο ανεμιστήρας να λειτουργήσει χωρίς ταλάντωση;

Ναι, η ταλάντωση μπορεί να ενεργοποιηθεί/απενεργοποιηθεί μέσω ενός ξεχωριστού διακόπτη.

Πόσο θόρυβο κάνει ο ανεμιστήρας κατά τη λειτουργία;

Το επίπεδο θορύβου κυμαίνεται ανάλογα με το επίπεδο ταχύτητας μεταξύ 45 και 60 dB – συγκρίσιμο με μια ήσυχη συζήτηση.

Διαθέτει ο ανεμιστήρας τηλεχειριστήριο;

Όχι, το μοντέλο BXL-FN12 λειτουργεί αποκλειστικά μέσω πλήκτρων στη συσκευή.

Τι σημαίνουν τα διάφορα επίπεδα ταχύτητας;

Υπάρχουν τρία επίπεδα: χαμηλό (απαλό αεράκι), μεσαίο (μέτρια ροή αέρα) και υψηλό (ισχυρή ψύξη).

Μπορεί ο ανεμιστήρας να χρησιμοποιηθεί σε εξωτερικό χώρο;

Όχι, ο ανεμιστήρας είναι κατάλληλος μόνο για εσωτερικούς χώρους (IPX0). Προστατέψτε τον από την υγρασία.

Πώς ρυθμίζω την κλίση της κεφαλής του ανεμιστήρα;

Χαλαρώστε τη βίδα στην άρθρωση, κλίνετε την κεφαλή στην επιθυμητή γωνία (έως περίπου 30°) και σφίξτε ξανά τη βίδα.

Τι να κάνω αν ο ανεμιστήρας δεν λειτουργεί;

Ελέγξτε πρώτα την τροφοδοσία ρεύματος και τον διακόπτη ασφαλείας. Εάν τα προβλήματα επιμένουν, επικοινωνήστε με την εξυπηρέτηση πελατών.

Υπάρχουν ανταλλακτικά για το BXL-FN12;

Ναι, ανταλλακτικά πτερύγια ανεμιστήρα και μονάδες κινητήρα διατίθενται μέσω της εξυπηρέτησης πελατών basicXL.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BXL-FN12 BASICXL

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ (σελ. 27)

Επιτραπέζιος ανεμιστήρας

VEILEDNING (s. 31)

Bordvifte

ENGLISH

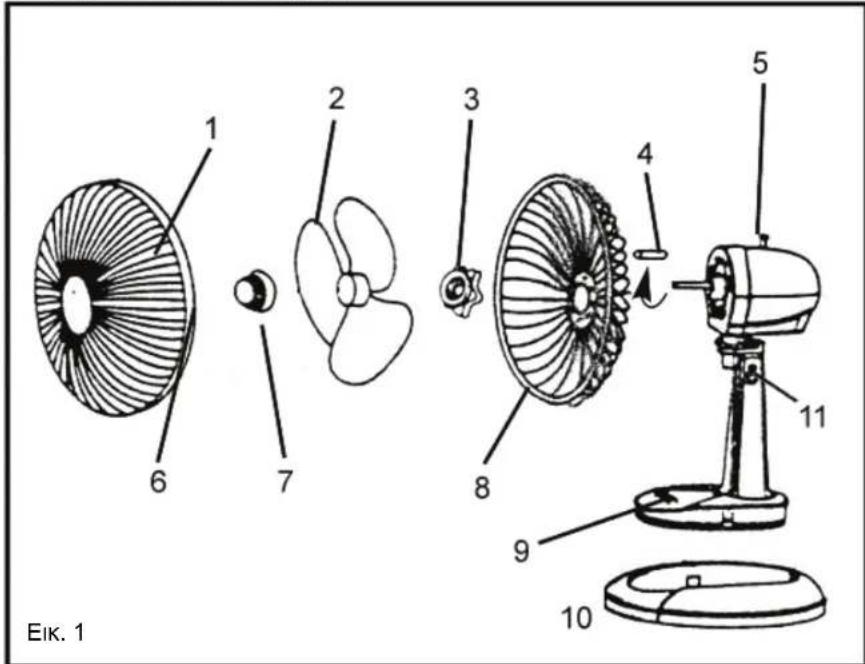

Η εικόνα 1 απεικονίζει τα μέρη αυτού του ανεμιστήρα. Μετά την αφαίρεση της συσκευασίας του ανεμιστήρα, βεβαιωθείτε ότι δεν λείπει κανένα από τα μέρη.

1. Μπροστινή σχάρα
2. Φτερωτή ανεμιστήρα
3. Περικόχλιο
4. Σύνδεσμος τροχιάς (αποσπώμενος)
5. Κουμπί ταλάντωσης (στο πάνω μέρος του πλαισίου του μοτέρ)
6. Κλείστρο
7. Πώμα φτερωτής
8. Πίσω σχάρα
9. 3 διακόπτες ταχύτητας
10. Báση
11. Πείρος συγκράτησης

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

1. Συνδέστε τη βάση του ανεμιστήρα με το σώμα με τις τέσσερις συνοδευτικές βίδες.
2. Τοποθετήστε τη βάση του ανεμιστήρα σε γερή, σταθερή επιφάνεια, όπως π.χ. σε κάποιο τραπέζι ή πάγκο.
3. Αφαιρέστε τον πλαστικό σύνδεσμο τροχιάς από τον άξονα.
4. Ασφαλίστε την πίσω σχάρα στο πλαίσιο του μοτέρ μέσω του πλαστικού περικοχλίου. Η λαβή θα πρέπει να βρίσκεται στην πάνω πλευρά. Σφίξτε περιστρέφοντας δεξιόστροφα.
5. Σύρετε τη φτερωτή στον πείρο του άξονα και πιέστε την, μέχρι να κλειδώσει.
6. Δοκιμάστε τη φτερωτή περιστρέφοντάς την με το χέρι σας. Δεν θα πρέπει να έρχεται σε επαφή με τα υπόλοιπα μέρη. Αν η φτερωτή δεν περιστρέφεται ανεμπόδιστα, επαναλάβετε τα βήματα 4-5.
7. Τοποθετήστε το πώμα της φτερωτής στον πείρο του άξονα και σφίξτε περιστρέφοντας αριστερόστροφα.
8. Βεβαιθείτε ότι τα κλείστρα εκατέρωθεν της πίσω σχάρας είναι ανοιχτά. Ενώστε τη μπροστά και την πίσω σχάρα, και ασφαλίστε τα πλαϊνά κλείστρα. Αν δεν ασφαλίζουν σωστά, επαναλάβετε τη διαδικασία.

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

Τοποθετήστε τον ανεμιστήρα σε ασφαλή, επίπεδη επιφάνεια, σε σημείο όπου δεν υπάρχει περίπτωση να πέσει ή να τραβηχτεί το καλώδιό του. Συνδέστε τον ανεμιστήρα σε μια πρίζα 220V/50Hz και ακολουθήστε τις οδηγίες λειτουργίας:

Αυτός ο ανεμιστήρας διαθέτει τρεις ταχύτητες για την επίτευξη της καλύτερης δυνατής ροής αέρα.

0- Πιέστε αυτό το πλήκτρο για ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ του ανεμιστήρα.
1- Πιέστε αυτό το πλήκτρο για ΕΝΕΡΓΟΠΟΙΗΣΗ του ανεμιστήρα σε ΧΑΜΗΛΗ ταχύτητα.

2- Πιέστε αυτό το πλήκτρο για ΕΝΕΡΓΟΠΟΙΗΣΗ του ανεμιστήρα σε ΜΕΤΡΙΑ ταχύτητα.
3- Πιέστε αυτό το πλήκτρο για ΕΝΕΡΓΟΠΟΙΗΣΗ του ανεμιστήρα σε ΥΨΗΛΗ ταχύτητα.

ΠΕΡΙΣΤΡΟΦΗ: Για να ενεργοποιήσετε τη λειτουργία περιστροφής με σκοπό τη διανομή του αέρα προς όλες τις κατευθύνσεις, πιέστε απλώς το κουμπί περιστροφής (το οποίο βρίσκεται στο πάνω μέρος του πλαισίου του μοτέρ) προς τα κάτω. Για να απενεργοποιήσετε τη λειτουργία περιστροφής και να προσανατολίσετε τον αέρα σε συγκεκριμένη κατεύθυνση, τραβήξτε τον πείρο περιστροφής προς τα πάνω. Μπορείτε να ελέγχετε τις ρυθμίσεις περιστροφής ενώ ο ανεμιστήρας βρίσκεται σε λειτουργία.

ΚΛΙΣΗ: Για να δώσετε κλίση στην κεφαλή του ανεμιστήρα, ώστε ο αέρας να κατευθύνεται στο χώρο υπό συγκεκριμένη γωνία, σταθεροποιήστε τη βάση του ανεμιστήρα με το ένα χέρι και πιάστε το πλαίσιο του μοτέρ με το άλλο. Στη συνέχεια, δώστε κλίση στην κεφαλή του ανεμιστήρα, ρυθμίζοντας την επιθυμητή γωνία. Μην δίνετε στην κεφαλή του ανεμιστήρα μεγαλύτερη κλίση από την επιτρεπόμενη, καθώς ενδέχεται να προκληθεί βλάβη στη μονάδα.

TEXNIKA XAPAKTHPIΣTIKA

APIOMOΣ MONTEΛΟΥ	BXL-FN12	BXL-FN16
ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ	35	46.8
ΤΑΣΗ 220V AC, 50Hz 220V AC, 50Hz
ΒΑΡΟΣ (KG) 2.1 2.5
ΔΙΑΣΤΑΣΕΙΣ (cm) 39.5x17	7.5x34	43.5x21x44

ΟΔΗΓΙΕΣ ΚΑΘΑΡΙΣΜΟΥ

• Αποσυνδέστε το καλώδιο από την πρίζα πριν τον καθαρισμό του ανεμιστήρα.
• Απομακρύνετε τα λεπτά στρώματα σκόνης σκουπίζοντας με απαλό πανί την πίσω σχάρα του ανεμιστήρα.
  • Σκουπίστε περιστασιακά τις εξωτερικές επιφάνειες του ανεμιστήρα με υγρό πανί (που δεν στάζει) και σκουπίστε καλά με απαλό, στεγνό πανί πριν τη θέση του ανεμιστήρα σε λειτουργία.
• Μην χρησιμοποιείτε ισχυρά καθαριστικά ή άλλα υλικά για τον καθαρισμό της μονάδας, καθώς ενδέχεται να προκληθούν βλάβες.

ΠΡΟΣΟΧΗ: ΑΠΟΦΥΓΕΤΕ ΤΗΝ ΕΙΣΡΟΗ ΝΕΡΟΥ ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΤΟΥ ΑΝΕΜΙΣΤΗΡΑ. ΕΝΔΕΧΕΤΑΙ ΝΑ ΠΡΟΚΛΗΘΕΙ ΠΥΡΚΑΓΙΑ ́Η ΗΛΕΚΤΡΟΠΛΗΞΙΑ. ΤΟ ΜΟΤΕΡ ΤΟΥ ΚΙΝΗΤΗΡΑ ΕΧΕΙ ΛΙΠΑΝΘΕΙ ΕΠΑΡΚΩΣ ΑΠΟ ΤΟ ΕΡΓΟΣΤΑΣΙΟ ΓΙΑ ΟΛΗ ΤΗ ΔΙΑΡΚΕΙΑ ΖΩΗΣ ΤΟΥ ΠΡΟΪΟΝΤΟΣ ΚΑΙ ΔΕΝ ΧΡΕΙΑΖΕΤΑΙ ΠΕΡΑΙΤΕΡΩ ΛΙΠΑΝΣΗ. ΔΕΝ ΑΠΑΙΤΕΙΤΑΙ ΟΥΤΕ ΣΥΝΙΣΤΑΤΑΙ ΑΛΛΟΥ ΕΙΔΟΥΣ ΣΥΝΤΗΡΗΣΗ ΑΠΟ ΤΟ ΧΡΗΣΤΗ.

ΑΠΟΘΗΚΕΥΣΗ ΤΟΥ ΑΝΕΜΙΣΤΗΡΑ

• Ακολουθήστε τις παραπάνω οδηγίες καθαρισμού 1-4. Αποσυναρμολογήστε και καθαρίστε τον ανεμιστήρα πριν την αποθήκευση.
• Αποθηκεύστε τον ανεμιστήρα στην αρχική του συσκευασία.
• Αποθηκεύστε σε μέρος που δεν υπάρχει υγρασία.
• Μην αποθηκεύετε το προϊόν, ενώ είναι ακόμη συνδεμένο στην πρίζα.
• Μην τυλίγετε σφιχτά το καλώδιο γύρω από τον ανεμιστήρα και μην πιέζετε το καλώδιο στο σημείο σύνδεσης με τον ανεμιστήρα, καθώς ενδέχεται να φθαρεί ή να σπάσει.

Οδηγίες ασφαλείας:

Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό θα πρέπει να ανοιχθεί MONO από εξουσιοδοτημένο τεχνικό όταν απαιτείται συντήρηση (σέρβις). Αποσυνδέστε το προϊόν από την πρίζα και άλλο εξοπλισμό αν παρουσιαστεί πρόβλημα. Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

Συντήρηση:

Καθαρίστε μόνο με ένα στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά.

Εγγύηση:

Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.

Γενικά:

- Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση.

• Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια.
• Autó to εγχειρίδιο συντάχτηκε με προσοχή. Ωστόσο, δεν προκύπτουν δικαιώματα. Η König Electronic δεν φέρει καμία ευθύνη για σφάλμα σε autó to εγχειρίδιο ή στις συνέπειές τους.
• Φυλάξτε το παρόν εγχειρίδιο και τη συσκευασία για μελλοντική αναφορά.

Προσοχή:

Το συγκεκριμένο προϊόν έχει επισημανθεί με αυτό το σύμβολο. Αυτό σημαίνει ότι οι μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές δεν πρέπει να αναμειγνύονται με τα κοινά οικιακά απορρίμματα. Υπάρχει ξεχωριστό σύστημα συλλογής για αυτά τα αντικείμενα.

DANSK

Figur 1 illustrerer denne ventilators forskellige dele. Kontroller efter udpakning, at alle dele medfølger.

1. Frontrist
2. Ventilatorblade
3. Møtrik
4. Kappe (smides bort)
5. Rotationsknap (øverst på motorhylsteret)
6. Haspe
7. Bladkapsel
8. Bagrist
9. 3-trins hastighedskontakt
10. Base
11. Låsepind

MONTERING

Περιγραφή: Επιτραπέζιος ανεμιστήρας

Beskrivelse: Bordventilator

Beskrivelse: Bordvifte

Is in conformity with the following standards: / den folgenden Standards entspricht: / est conforme aux normes suivantes : / in overeenstemming met de volgende normen is: / è conforme ai seguenti standard: / es conforme a las siguientes normas: / Megfelel az alábbi szabványoknak: / Täyttää seuraavat standardit: / Överensstämmer med följande standarder: / splňuje následující normy: / Este în conformitate cu următoarele standarde: / Συμμορφώνεται με τις ακόλουθες προδιαγραφές: / Overensstemmelse med fölgende standarder: / Overensstemmer med fölgende standarder:

EN 60335-1:2002;A11;A1;A12;A2;A13;A14, EN 60335-2-80:2003;A1;A2, EN 62233:2008, EN 55014-1:2006+A1:2009, EN 55014-2:1997+A1:2001+A2:2008, EN 61000-3-2:2006+A1:2009, EN 61000-3-3:2008

EU Directive(s) / EG-Richtlinie(n) / Directive(s) EU / EU richtlijn(en) / Direttiva(e) EU / Directiva(s) UE / EU direktivák / EU Toimintachje(et) / Eu Direktiv(en) / Směrnice EU / Directiva(e) UE / Oðnyia(ες) της EE / EU direktiv(er) / EU-direktiv(ene): 2006/95/EC AND 2004/108/EC
