ZI-ASA550E - Staubsauger Zipper - Kostenlose Bedienungsanleitung

Produkttyp	Aufrechter Staubsauger
Marke	Zipper
Modell	ZI-ASA550E
Abmessungen (H x B x T)	42 x 12 x 10 Zoll
Gewicht	14,5 lbs
Leistungsaufnahme	1200 W
Kabellänge	25 ft
Staubbehältervolumen	1,5 L (beutellos)
Filtersystem	waschbarer HEPA-Filter
Geräuschpegel	75 dB(A)
Hauptfunktionen	Zyklon-Saugkraft, Teppich- und Hartbodenreinigung, Kantenreinigung
Mitgeliefertes Zubehör	Fugendüse, Staubpinsel, Polsterdüse
Reinigungsbreite	12 Zoll
Saugkraftregelung	Variable Saugkraft über Schieber am Griff
Staubbehälterentleerung	Bodenentleerung per Knopfdruck
Filterwartung	Waschbarer HEPA-Filter; alle 3 Monate reinigen
Überhitzungsschutz	Automatische Abschaltung bei Motorüberhitzung
Zertifizierung	CE, RoHS-konform
Garantie	2 Jahre eingeschränkte Garantie
Verfügbarkeit von Ersatzteilen	Filter, Riemen und Zubehör online erhältlich

Häufig gestellte Fragen - ZI-ASA550E Zipper

Wie leere ich den Staubbehälter?

Drücken Sie die Entriegelungstaste am Boden des Staubbehälters und ziehen Sie ihn vom Gerät weg. Halten Sie ihn über einen Abfalleimer und drücken Sie den Bodenentriegelungshebel, um ihn zu entleeren. Vermeiden Sie das Einatmen von Staub. Ausführliche Schritte finden Sie im Abschnitt Staubbehälterentleerung im Handbuch.

Wie oft sollte ich den HEPA-Filter reinigen?

Reinigen Sie den HEPA-Filter bei normalem Gebrauch alle 3 Monate. Entfernen Sie den Filter, klopfen Sie losen Staub ab und spülen Sie ihn unter kaltem Wasser aus, bis das Wasser klar bleibt. Lassen Sie ihn vollständig an der Luft trocknen (mindestens 24 Stunden), bevor Sie ihn wieder einsetzen. Verwenden Sie keine Reinigungsmittel und keine Trocknung mit Hitze.

Der Staubsauger hat die Saugkraft verloren. Was soll ich tun?

Überprüfen Sie zuerst, ob der Staubbehälter voll ist, und leeren Sie ihn gegebenenfalls. Überprüfen Sie als nächstes die Filter auf Verstopfungen und reinigen oder ersetzen Sie sie. Untersuchen Sie auch den Schlauch und die Düse auf Verstopfungen. Wenn das Problem weiterhin besteht, könnte der Riemen abgenutzt sein; siehe Abschnitt Fehlerbehebung.

Kann ich den Staubsauger auf Hartholzböden verwenden?

Ja, der ZI-ASA550E ist sowohl für Teppiche als auch für Hartböden ausgelegt. Stellen Sie bei Hartböden die Saugkraftregelung auf eine niedrigere Stufe (falls einstellbar) und stellen Sie sicher, dass die Bürstenwalze ausgeschaltet ist, oder verwenden Sie das mitgelieferte Hartbodenaufsatz. Vermeiden Sie die Verwendung der Bürstenwalze auf empfindlichen Oberflächen.

Wie ersetze ich den Riemen der Bürstenwalze?

Ziehen Sie den Netzstecker. Entfernen Sie die Bodenplatte, indem Sie die Schrauben lösen. Lösen Sie den alten Riemen von der Motorwelle und der Bürstenwalze. Legen Sie den neuen Riemen um die Bürstenwalze und dann über die Motorwelle. Drehen Sie die Bürstenwalze manuell, um die korrekte Ausrichtung sicherzustellen. Setzen Sie die Bodenplatte und die Schrauben wieder ein. Siehe Abschnitt Riemenwechsel für Abbildungen.

Der Staubsauger schaltet sich während des Gebrauchs von selbst aus. Warum?

Dies liegt wahrscheinlich an der Überhitzungsschutzfunktion. Der Staubsauger schaltet sich automatisch ab, wenn die Motortemperatur zu hoch wird. Überprüfen Sie, ob der Staubbehälter voll oder die Filter verstopft sind, was den Luftstrom einschränkt. Lassen Sie den Staubsauger etwa 30 Minuten abkühlen, bevor Sie ihn wieder einschalten. Achten Sie darauf, den Staubsauger nicht über längere Zeit auf dicken Teppichen zu verwenden.

Welches Zubehör ist im Lieferumfang des Staubsaugers enthalten?

Der ZI-ASA550E wird mit einer Fugendüse, einem Staubpinsel und einer Polsterdüse geliefert. Diese können zum Reinigen von Ecken, empfindlichen Oberflächen und Möbeln verwendet werden. Befestigen Sie sie direkt am Griff oder am Verlängerungsrohr.

Ist der Staubsauger beutellos? Wie entsorge ich den Staub?

Ja, es ist ein beutelloses Modell mit einem 1,5-Liter-Staubbehälter. Um den Staub zu entsorgen, leeren Sie den Behälter in einen Abfalleimer. Bei Feinstaub wird das Tragen einer Maske empfohlen. Der Behälter kann gelegentlich mit Wasser ausgespült werden, um ihn gründlicher zu reinigen – stellen Sie sicher, dass er vollständig trocken ist, bevor Sie ihn wieder einsetzen.

Wo finde ich Ersatzteile oder Zubehör?

Ersatzteile wie Filter, Riemen und Zubehör sind auf der Zipper-Website oder bei autorisierten Online-Händlern erhältlich. Verwenden Sie die Modellnummer ZI-ASA550E, um die Kompatibilität sicherzustellen. Für garantiebezogene Ersatzteile wenden Sie sich an den Zipper-Kundendienst.

Wie bewahre ich den Staubsauger auf?

Wickeln Sie das Netzkabel um die Kabelhaken auf der Rückseite des Staubsaugers. Stellen Sie es aufrecht an einem trockenen, kühlen Ort auf. Vermeiden Sie es, es gegen Wände oder Möbel zu lehnen, um Beschädigungen zu vermeiden. Bei längerer Lagerung den Staubbehälter leeren und die Filter sauber halten.

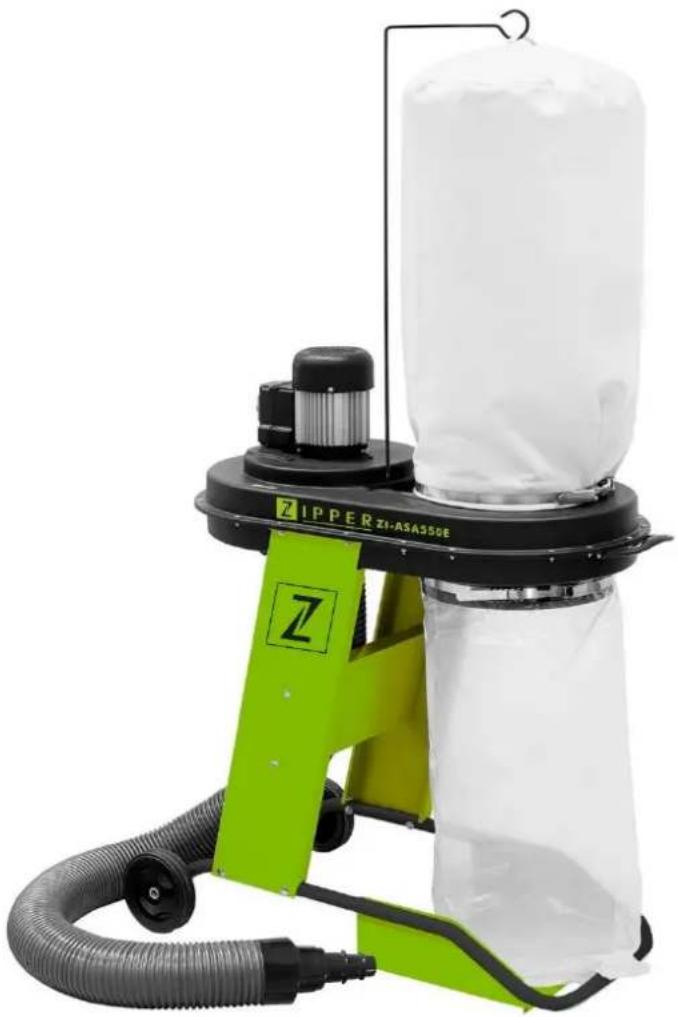

BEDIENUNGSANLEITUNG ZI-ASA550E Zipper

DE BETRIEBSANLEITUNG

Absauganlage

Übersetzung / Translation

EN USER MANUAL

Vaccum extractor

CZ NÁVOD NA OBSLUHU

ODSÁVÁNÍ

SL NAVODILA ZA UPORABO

SESALNA NAPRAVA

HR UPUTE ZA UPORABU

UREĐAJ ZA USISAVANJE

2 SICHERHEITSZEICHEN / SAFETY SIGNS 4

3 ILLUSTRATIONEN ZUSAMMENBAU / ILLUSTRATION ASSEMBLY 6

4 TECHNIK / TECHNIC 7

4.1 Komponenten / components 7

4.2 Technische Daten / Technical data 8

5 VORWORT (DE) 9

6 SICHERHEIT 10

6.1 Bestimmungsmäßige Verwendung 10

6.2 Sicherheitshinweise 11

6.3 Restrisiken 12

7 MONTAGE 13

7.1 Lieferumfang 13

7.2 Der Arbeitsplatz 13

7.3 Elektrischer Anschluss....13

7.4 Zusammenbau (Abb. 1-11)....14

8 BETRIEB 14

8.1 Betriebshinweise....14

8.2 Anschluss an die Holzbearbeitungsmaschine....14

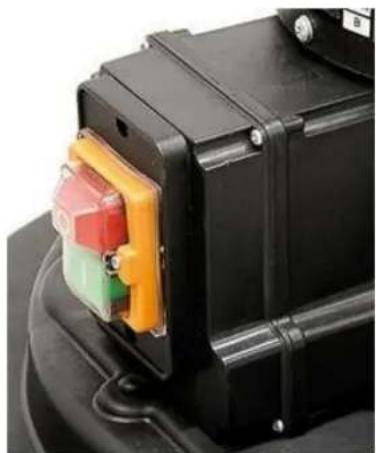

8.3 Schaltereinheit 15

8.4 Einschalten....15

8.5 Ausschalten....15

8.6 Leeren des Spänefangsackes....15

9 WARTUNG 16

9.1 Instandhaltung und Wartungsplan 16

9.1.1 Spänesackwechsel 16

9.2 Reinigung 17

9.3 Entsorgung 17

10 FEHLERBEHEBUNG 17

11 PREFACE (EN) 18

12 SAFETY 19

43.1 Ersatzteilbestellung / spare parts order 39

44 EG-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF CONFORMITY
/ POTVRDA O SUKLADNOSTI 41
45 GEWÄHRLEISTUNG (DE) 42
46 WARRANTY GUIDELINES (EN) 43
47 ZÁRUKA (CZ) 44
48 GARANCIJA (SL) 45
49 JAMSTVO (HR) 46
50 PRODUKTBEOBACHTUNG 47

2 SICHERHEITSZEICHEN / SAFETY SIGNS

DE SICHERHEITSZEICHEN BEDEUTUNG DER SYMBOLE

CZ BEZPEČNOSTNÍ SYMBOLY VÝZNAM SYMBOLŮ

HR ZNAKOVI ZA SIGURNOST ZNAČENJE SIMBOLA

EN SAFETY SIGNS DEFINITION OF SYMBOLS

SL VARNOSTNE OZNAKE POMEN SIMBOLOV

DE CE-KONFORM - Dieses Produkt entspricht den EG-Richtlinien.

DE ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.

DE WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften und Hinweise zum Einsatz der Maschine kann schwere Personenschäden verursachen und zu tödlichen Unfällen führen

DE Allgemeiner Hinweis

EN General note

CZ Všeobecný pokyn

SL Splošna opomba

HR Opća napomena

DE Schutzausrüstung!

DE Maschine vor Wartung und Pausen ausschalten und Netzstecker ziehen!

DE Warnung vor rotierenden Teilen!

DE Gefährliche elektrische Spannung!

EN High voltage!

DE Vor Nässe schützen!

DE Leicht entflammbar!

DE Verbrennungsgefahr!

EN Burn hazard!

DE Handverletzung durch Riemenantrieb!

4.3 Technische Daten / Technical data

Spannung /Voltage / Napětí / Obratovalna napetost / Motor	230 V/50 Hz
Motorleistung S1 (100%) / S6 (40%)Motor power S1 (100%) / S6 (40%)Výkon motoru S1 (100%) / S6 (40%)Nazivna moč motorja S1 (100%) / S6 (40%)Nazivna snaqa motora S1 (100%) / S6 (40%)	550W S1 /825W S6
Motordrehzahl / SpeedVolnoběžné otáčky /Število vrtljajev v prostem tekuBroj okretaja u praznom hodu	2900 min ^-1
Absaugleistung / Collector powerVýkon odsávání /Pretok zraka /Kapacitet zraka	1150 m ^3 /h
Gesamtfilterfläche / Filter surface sizeCelková plocha filtruCelotna površina filtra / Ukupna površina filtera	~1,0m ^2
Unterdruck / Vacuum / Podtlak / Podtlak / Podtlak	700 Pa
Volumen SpänefangsackFilling capacity debris collector bagObjem vaku na hoblinyVolumen vreče za žagovino / Obujam vreće za sakup.piljevine	65 l
Absauganschluss / Dust collector plugOdsáváníPriključek za vsesavanje /Priključak za odsisavanje	∅100 mm
Maschinenmaße / Machine dimension / Rozměry / Dimenzije /Dimenzije	1560x820x530 mm
Gewicht brutto / gross Weight / Hmotnost / Teža / TežinaGewicht netto / net weight	20.4 kg18.5kg
Schalldruckpegel LPASound pressure level LPAHlucnost LPANivo zvočnega tlaka LPA / Razina zvučnog tlaka LPA	75 dB (A) k: 3 dB (A)
Schallleitungspegel LWASound power level LWAAkustický výkon LWANivo zvočne moči LWARazina zvučne snage LW	95 dB (A) k:3 dB (A)

5 VORWORT (DE)

Sehr geehrter Kunde!

Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der Absauganlage ZI-ASA550E.

Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.

Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben wird!

Bitte beachten Sie die Sicherheitshinweise!

Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.

Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen führen.

Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.

Technische Änderungen vorbehalten!

Urheberrecht

© 2018

Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt.

Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.

Kundendienstadresse

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

6 SICHERHEIT

6.1 Bestimmungsmäßige Verwendung

Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend beseitigen lassen!

Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu machen!

Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:

Absaugen von Holz- und Kunststoffspänen sowie Holzstaub an Holzbearbeitungsmaschinen.

Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung oder Garantieleistung.

WARNUNG

• Brennbare Gase (z.B. Farb- oder Lacknebel) dürfen nicht abgesaugt werden!
• Späneauffangsäcke aus Polyethylen müssen mind. 0,2mm dick sein!
• Werden andere Säcke aus anderen Materialien verwendet, müssen diese die gleiche mechanische Festigkeit aufweisen
• Beachten Sie auch die Betriebsanleitung der angeschlossenen Holzbearbeitungsmaschine!

Arbeitsbedingungen:

Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:

Feuchtigkeit

max. 70%

Temperatur

von +5°C bis +40°C

Die Maschine ist nicht für den Betrieb im Freien bestimmt.

Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt.

Unzulässige Verwendung:

• Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung angegebenen Grenzen ist nicht zulässig.
• Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig
  • Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
• Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in diesem Handbuch angeführt werden.
• Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der Maschine geeignet sind.
• Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
• Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
• Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind!

6.2 Sicherheitshinweise

Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern!

Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken!

Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende Hinweise UNBEDINGT zu beachten:

• Arbeitsbereich und Boden rund um die Maschine sauber und frei von Öl, Fett und Materialresten halten!
• Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine sorgen!
• Arbeiten Sie in gut durchgelüfteten Räumen!
• Überlasten Sie die Maschine nicht!
• Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen ist das Arbeiten an der Maschine verboten!

• Die Maschine darf nur von einer Person bedient werden
• Die Maschine darf nur vom eingeschulten Fachpersonal bedient werden.
- Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der laufenden Maschine fern zu halten!
- Achten Sie darauf, dass sich keine weiteren Personen im Gefahrenbereich (Mindestabstand: 2m) aufhalten

• Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar (Haarnetz verwenden!).
• Lose Objekte können sich verfangen und zu schwersten Verletzungen führen!

- Bei Arbeiten an und mit der Maschine geeignete Schutzausrüstung (Staubmaske, Schutzbrille und Gehörschutz) tragen!

• Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Verlassen des Arbeitsbereiches die Maschine ausschalten und warten, bis die Maschine still steht!
• Vor Wartungs- oder Einstellarbeiten ist die Maschine von der Spannungsversorgung zu trennen!
• Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie an die Stromversorgung angeschlossen wird
  • Die Maschine nie mit defektem Schalter verwenden

• Verwenden Sie nur unveränderte, in die Steckdose passende Anschlussstecker (keine Adapter bei schutzgeerdeten Maschinen)
• Jedes Mal, wenn Sie mit einer elektrisch betriebenen Maschine arbeiten, ist höchste Vorsicht geboten! Es besteht Gefahr von Stromschlag, Feuer, Schnittverletzung;
  • Schützen Sie die Maschine vor Nässe (Kurzschlussgefahr!)
• Im Freien nur mit Verlängerungskabel, das für den Außenbereich geeignet ist, arbeiten
• Verwenden Sie Elektrowerkzeuge und -maschinen nie in der Umgebung von entflammbaren Flüssigkeiten und Gasen (Explosionsgefahr!)
• Prüfen Sie regelmäßig das Anschlusskabel regelmäßig auf Beschädigung
• Verwenden Sie das Kabel nie zum Tragen der Maschine
  • Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten
  • Vermeiden Sie Körperkontakt mit geerdeten Teilen
  • ACHTUNG BRANDGEFAHR:
  INSBESONDERE DAS ANSAUGEN VON ENTFLAMMBAREN BZW. ENTZÜNDBAREN DÄMPFEN, FLÜSSIGKEITEN, STAUB, ASCHE ODER SPÄNEN (Gase, Treibstoff, Reinigungsmittel, Lackreste, Wasserstoff, Kohlen-, Magnesium-, Getreidestaub, Steinstaub, heiße Asche, Zigarettenstummel etc.,...) IST STRENGSTENS VERBOTEN!
• Stecken Sie keine Gegenstände in die Absaugöffnung und halten Sie diese frei von Ablagerungen, welche die Absaugleistung beeinträchtigen können.
  • Das Entfernen des Schutzgitters ist verboten.

6.3 Restrisiken

Trotz bestimmungsmäßiger Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Aufbau und Konstruktion der Maschine können folgende Risiken auftreten:

• Gefahr durch Mängel an der Maschine

Sind ein oder mehrere Teile der Maschine defekt, ist der Gebrauch der Maschine untersagt. Defekte Teile müssen umgehend ausgetauscht werden. Es dürfen nur vom Hersteller freigegebene Ersatzteile verwendet werden. Veränderungen an der Maschine sind untersagt. Überprüfen Sie vor jeder Inbetriebnahme die Maschine auf einwandfreien Zustand!

• Gefahr durch elektrischen Schlag

Betreiben sie die Maschine nur an einer Stromquelle, die mit einem FI-Schalter abgesichert ist! Steckdosen müssen vorschriftsmäßig installiert, geerdet und geprüft sein! Prüfung des Steckers sowie Speisestromnetzes nur durch Elektrofachmann! Weitere Details zur Elektroinstallation unter Abschnitt 5 dieser Anleitung.

• Gefahr durch unbeabsichtigten Anlauf der Maschine

Beim Entleeren des Spänefangsackes und bei Nichtbenutzung der Maschine muss der Netzstecker gezogen werden!

• Gefahr durch Holzstaub

Das Einatmen von Holzstaub ist gesundheitsgefährdend! Tragen Sie beim Entleeren des Fangsackes immer eine Staubschutzmaske. Achten Sie beim Entsorgen des Späneabfalls auf eine umweltgerechte Entsorgung!

7 MONTAGE

7.1 Lieferumfang

Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.

7.2 Der Arbeitsplatz

Wählen Sie einen passenden Platz für die Maschine;

Beachten Sie dabei die Sicherheitsanforderungen sowie die Abmessungen der Maschine.

Der gewählte Platz muss einen passenden Anschluss an das elektrische Netz gewährleisten.

7.3 Elektrischer Anschluss

ACHTUNG

Bei Arbeiten an einer nicht geerdeten Maschine: Schwere Verletzungen durch Stromschlag im Falle einer Fehlfunktion möglich!

Daher gilt: Maschine muss an einer geerdeten Steckdose betrieben werden.

Folgende Anweisungen richten sich an einen Elektrofachmann. Der Anschluss der Maschine ist ausschließlich durch einen Elektrofachmann durchzuführen!

1. Der elektrische Anschluss der Maschine ist für den Betrieb an einer geerdeten Steckdose vorbereitet!
2. Der Anschlussstecker darf nicht manipuliert werden!
3. Der Erdungsleiter ist gelb-grün ausgeführt!
4. Das Speisestromnetz muss mit 10A abgesichert sein.
5. Überprüfen Sie, ob die Netzspannung mit den Anforderungen der Maschine übereinstimmt.
6. Im Falle einer Reparatur oder eines Austausches darf der Erdungsleiter nicht an eine unter Spannung stehende Dose angeschlossen werden!
7. Überzeugen Sie sich, dass ein etwaiges Verlängerungskabel in gutem Zustand und für die Leistungsübertragung geeignet ist. Ein unterdimensioniertes Kabel verringert die Leistungsübertragung und erwärmt sich stark.
8. Ein beschädigtes Kabel ist umgehend zu erneuern!

HINWEI S

Der Betrieb ist nur mit Fehlerstromschutzeinrichtung (RCD mit maximalem Fehlerstrom von 30mA) zulässig.

HINWEI S

Verwenden Sie ausschließlich zulässige Verlängerungskabel mit dem, in der folgenden Tabelle erklärten, Litzenquerschnitt.

Spannung	Verlängerung	Litzenquerschnitt
220 V-240 V50 Hz	<27 m	1,5 mm^2
	<44 m	2,5 mm^2
	<70 m	4,0 mm^2
	<105 m	6,0 mm^2

7.4 Zusammenbau (Abb. 1-11)

• Abb. 1: An beiden Seiten die Teile mit M8x40 und M8 Muttern verbinden.
• Abb. 2: Verstrebung (4) mit 4 Schrauben M8x10 und M8 Muttern am Gestell verbinden
• Abb. 3: Die vormontierte Absaugeinheit auf das Gestell aufsetzen
- Abb. 4: Das Gestell und Absaugeinheit verbinden mit 4 M5x16 Schrauben und M5 Muttern.
• Abb. 5: Den Absaugschlauch (7) anschließen und mit der Schlauchklemme (17) fixieren
• Abb. 6: Den Späne Sack (14) montieren.
• Abb. 7: Den Späne Sack mit dem Schnellspanner (6) fixieren
• Abb. 8: Die Sack Aufhängung montieren
• Abb. 9: Den Filtersack (15) montieren
• Abb. 10: Den Filtersack mit dem Schnellspanner fixieren

• Abb. 11: Den Filtersack am Hacken der Aufhängung einhängen.

8 BETRIEB

Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf Beschädigung und festen Sitz.

8.1 Betriebshinweise

8.2 Anschluss an die Holzbearbeitungsmaschine

Absauganschluss: ∅ 100mm

Verwendete Absaugschläuche müssen aus schwer entflammbarem Material bestehen sowie antistatisch sein.

Die Distanz zwischen Absauganlage und Holzbearbeitungsmaschine sollte 10 Laufmeter nicht übersteigen.

8.3 Schaltereinheit

Ein/Aus-Schalter:

Drücken grüner Knopf (I): Einschalten Drücken roter Knopf (0): Ausschalten

• Überprüfen ob Absaugschlauch (6) fest an der Absauganlage und am Absaugadapter der Holzbearbeitungsmaschine angeschlossen ist.
• Überprüfen ob die Spänesäcke (7/8) gut befestigt sind.
  • Absauganlage durch Drücken der grünen Taste "I" einschalten.
  • Holzbearbeitungsmaschine einschalten.

8.5 Ausschalten

• Holzbearbeitungsmaschine ausschalten
- Absauganlage durch Drücken der roten Taste „0" oder durch Drücken der Notstopp-Taste (17) ausschalten.

8.6 Leeren des Spänefangsackes

Den Spänefangsack (7) regelmäßig kontrollieren und entleeren!

• Achtung: Netzstecker ziehen!
  • Filtersack schütteln. 5 Min ablegen lassen.
• Gefüllten Spänefangsack mit eine Hand festhalten.
• Öffnen der Schnellspannvorrichtung (9)
• Sack entnehmen und Inhalt umweltgerecht entsorgen.
• Sack wieder auf die Halterung aufstecken und mit Schnellspannvorrichtung (9) befestigen.

9 WARTUNG

ACHTUNG

Vor Wartungsarbeiten Maschine ausschalten und den Netzstecker ziehen!

Sachschäden und schwere Verletzungen durch unbeabsichtigtes Einschalten der Maschine werden so vermieden!

Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung unterziehen muss.

Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen.

HINWEI S

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.

Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service Centern durchgeführt werden.

Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit gefährden.

Prüfen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in einwandfrei leserlichem Zustand sind.

Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen!

Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und muss gegen den Einfluss von Witterungsbedingungen geschützt werden.

Vor der ersten Inbetriebnahme, sowie nachfolgend alle 100 Arbeitsstunden alle beweglichen Verbindungsteile (falls erforderlich vorher mit einer Bürste von Spänen und Staub reinigen) mit einer dünnen Schicht Schmieröl oder Schmierfett einschmieren.

9.1 Instandhaltung und Wartungsplan

• Reinigen Sie in periodischen Abständen den Filtersack um seine Filterkapazität aufrechtzuerhalten.
• Reinigen Sie in periodischen Abständen den Absauganschluss der Anlage, v.a beim Schutzgitter können sich mit der Zeit Ablagerungen ansammeln, welche die Absaugleistung beeinträchtigen.

9.1.1 Spänesackwechsel

Vor Spänesackwechsel ist die Maschine mindestens 10 Minuten vorher auszuschalten, sodass sich Staubpartikel legen. Vor Spänesackwechsel ist die Maschine von der Stromversorgung zu trennen. Wechseln Sie den Spänesack, wenn er 60-70% voll ist. Verwenden Sie ausschließlich Spänesäcke, welche den Abmessungen der Maschine entsprechen. Verwenden Sie ausschließlich 100% dichte Spänefangsäcke.

9.2 Reinigung

Nach jeder Inbetriebnahme muss die Maschine und alle ihre Teile gründlich gereinigt werden. Befreien Sie die Maschine regelmäßig nach der Arbeit von Spänen und Bohrmehl.

HINWEI S

Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an der Maschine!

Daher gilt: Bei der Reinigung nur Wasser und wenn notwendig milde Reinigungsmittel verwenden!

Blanke Flächen der Maschine gegen Korrosion mit handelsüblichen Mitteln imprägnieren.

9.3 Entsorgung

Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder gleichwertiges Gerät kaufen, ist dieser verpflichtet, Ihre alte fachgerecht zu entsorgen.

10 FEHLERBEHEBUNG

BEVOR SIE DIE ARBEIT ZUR BESEITIGUNG VON DEFEKTEN BEGINNEN, TRENNEN SIE DIE MASCHINE VON DER STROMVERSORGUNG.

Fehler	Mögliche Ursache	Behebung
Maschine läuft nicht	Schalter defekt	Schalter reparieren
	Stromversorgung ausgeschaltet	Stromversorgung kontrollieren
	Sicherung defekt	Sicherung wechseln
	Schaltschütz defekt	Schaltschütz wechseln oder reparieren
Staubaustritt	Undichte oder verstopfte Verbindungen	Verbindungen prüfenVerstopfungen beseitigen
	Staubsack oder Filtersack defekt oder falsch montiert	Säcke überprüfenDefekte Säcke wechseln
Lautes Geräusch im Lüfterradgehäuse	Großer Teil angesaugt	Maschine ausschalten, von der Stromversorgung trennen und Teil entfernen
	Lockeres Lüfterrad	Fixieren

VIELE POTENTIELLE FEHLERQUELLEN LASSEN SICH BEI FACHGEMÄSSEM ANSCHLUSS AN DAS SPEISESTROMNETZ IM VORHINEIN AUSSCHLIESSEN.

HIN WEI S

Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese ordnungsgemäß zu verrichten, oder besitzen sie die vorgeschriebene Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben des Problems hinzu.

11 PREFACE (EN)

Dear Customer!

ZIPPER MASCHINEN GmbH

Gewerbepark 8, 4707 Schlüsslberg

AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

12 SAFETY

12.1 Intended Use

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

18 POUŽITÍ

ZIPPER MASCHINEN GmbH

Gewerbepark 8

A-4707 Schlüsslberg

Tel.: [phone]

Fax: [phone]

Mail: info@zipper-

maschinen.at

GRADBENA TOČKA d.o.o.

Tupeliče 59

4205 Preddvor

GSM: 030 375 939

WEB: www.gradbena-tocka.si

E-MAil: servis@gradbena-

tocka.si

27 NAMENSKA UPORABA

ZIPPER MASCHINEN GmbH

Gewerbepark 8

A-4707 Schlüsslberg

Tel.: [phone]Faks:

[phone]

E-pošta: info@zipper-

maschinen.at

35 PRAVILNA UPORABA

Uređaj za ekstrakciju služi za usisavanje piljevine i prašine nastale uslijed obrade drveta ili njemu sličnih materijala.

42.1 Ersatzteilbestellung / spare parts order

Mit ZIPPER-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.

HINWEI S

Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!

Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden

Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende dieser Anleitung finden. Geben Sie stets Maschinetype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind.

Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.

Z.I.P.P.E.R® MASCHINEN GmbH

4707 Schlüsslberg, Gewerbepark 8, AUSTRIA

Tel.: [phone]; Fax.: [phone]

www.zipper-maschinen.at

[e-mail]

Bezeichnung / name /Naziv

EG-Richtlinien / EC-directives / Direktive EZ-a

2006/42/EG

2014/30/EU

2011/65/EU (RoHS)

Angewandte Normen / applicable standards / Primijenjene norme

• EN 60335-1:2012+A11
• EN 60335-2-69:2012
• EN 62233:2008
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013
• EN 55014-1:2006+A1+A2

Hiermit erklären wir, dass die oben genannten Maschinen aufgrund ihrer Bauart in der von uns in Verkehr gebrachten Version den grundlegenden Sicherheits- und Gesundheitsanforderungen der angeführten EG-Richtlinien entsprechen. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden.

Technische Dokumentation

ZIPPER-MASCHINEN GmbH

4170 Haslach, Marktplatz 4

Schlüsslberg, 15.06.2018

Ort / Datum place/date

Erich Humer

Geschäftsführer / Director

44 GEWÄHRLEISTUNG (DE)

1.) Gewährleistung:

Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen.

2.) Meldung:

Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer seinen Händler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa. Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von Zipper abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert und angenommen.

3.) Bestimmungen:

a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.
b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Händler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über Winter im Benzintank des Gerätes.
c) Ausgeschlossen sind Defekte an Verschleißteilen wie : Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luft-u. Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw.
d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäße Verwendung, Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend; Nichtbeachtung der Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht originalen Zipper Ersatz- oder Zubehörteilen.
e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder Händler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder Händlerrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper.
g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Händlers, der das Gerät direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei mehrfacher Veräußerung des Gerätes.

4.) Schadensersatzansprüche und sonstige Haftungen:

Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.

45 WARRANTY GUIDELINES (EN)

1.) Warranty:

Wir beobachten unsere Produkte auch nach der Auslieferung.

Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig:

• Probleme, die beim Gebrauch des Produktes auftreten
• Fehlfunktionen, die in bestimmten Betriebssituationen auftreten
• Erfahrungen, die für andere Benutzer wichtig sein können

Wir bitten Sie, derartige Beobachtungen zu notieren und an diese per E-Mail, Fax oder Post an uns zu senden:

Meine Beobachtungen / My experiences:

Vielen Dank für Ihre Mitarbeit! / Thank you for your kind cooperation!

KONTAKTADRESSE / CONTACT: Z.I.P.P.E.R MASCHINEN GmbH

4707 Schlüsslberg, Gewerbepark 8

AUSTRIA

Tel :[phone]

Fax:[phone]

SERVICEFORMULAR / SERVICE FORM

Bitte kreuzen Sie eine der untenstehenden an / Please tick one box from below:

□ Serviceanfrage / service inquiry □ Ersatzteilanfrage / spare part inquiry □ Garantieantrag / guarantee claim

1. Daten Antragsteller (\* sind Pflichtfelder) / senders information (\* required)

* Vorname, Nachname / first name, family name
* Straße, Hausnummer / street, house number
* PLZ, Ort / ZIP code, place
* Staat / country
* (Mobil)telefon / (mobile) phone International numbers with country code
* E-Mail
Fax

2. Geräteinformationen / tool information

Seriennummer/serial number: ____ *Maschinentype/machine type: ____

2.1 benötigte Ersatzteile / required spare parts

Ersatzteilnummer / Part No°	Beschreibung / description	Anzahl / number

2.2 Problembeschreibung / problem description

Bitte führen Sie in der Fehlerbeschreibung unter anderem an: Was hat den Defekt verursacht bzw. was war die letzte durchgeführte Tätigkeit, bevor Ihnen das Problem/der Defekt aufgefallen ist? bei Elektrodefekten: Wurde die Stromzuleitung sowie die Maschine bereits von einem Elektrofachmann geprüft

UNVOLLSTÄNDIG AUSGEFÜLLTE FORMULARE KÖNNEN NICHT BEARBEITET WERDEN! GARANTIEANTRÄGE KÖNNEN AUSSCHLIESSLICH UNTER BEILAGE DES KAUFBELEGES/ABLIEFERBELEGES AKZEPTIERT WERDEN.
