Produkttyp	Geradschleifer
Marke	Makita
Modell	GA5030RK
Max. Spannfutterkapazität	6 mm oder 6,35 mm (1/4")
Max. Durchmesser der Schaftschleifscheibe	38 mm
Leerlaufdrehzahl	25.000 min⁻¹
Gesamtlänge	358 mm
Nettogewicht	1,6 kg
Stromversorgung	Einphasig, Netzstrom, Doppelisolierung (keine Erdung erforderlich)
Sicherheitsstufe	Doppelisolierung (Klasse II)
Anwendungen	Schleifen von Eisenmetallen, Entgraten von Gussstücken
Gehörschutz	Empfohlen (Schallpegel kann 85 dB(A) überschreiten)
Schalldruckpegel	73 dB(A) (typisch)
Vibrationspegel	< 2,5 m/s² (gewichteter Effektivwert)
Schalter	Mit Sicherheitshebel und Verriegelungsknopf für Dauerbetrieb
Mitgeliefertes Zubehör	Seitengriff, Schaftschleifscheiben, Spannfuttermuttern-Set (3 mm, 6 mm, 1/4", 1/8"), Schraubstockhalter, Schlüssel 13
Wartung und Reinigung	Vor Wartung Gerät vom Netz trennen; Lüftungsschlitze mit nichtmetallischem Gegenstand reinigen; Reparatur nur durch autorisiertes Makita-Servicecenter
Sicherheit	Tragen von Schutzbrille und Gehörschutz obligatorisch; nur geeignete Schleifscheiben verwenden; auf Risse prüfen; Werkzeug an isolierten Griffflächen halten
Ersatzteile und Reparaturfähigkeit	Reparaturen ausschließlich durch autorisiertes Makita-Kundendienstzentrum mit Originalteilen
Allgemeine Informationen	Entspricht den Normen EN50144, EN55014, EN61000 und den Richtlinien 73/23/EWG, 89/336/EWG, 98/37/EG

Häufig gestellte Fragen - GA5030RK MAKITA

Wie installiere ich eine Schaftschleifscheibe in der GA5030RK?

Lösen Sie die Spannfuttermutter, setzen Sie die Schaftschleifscheibe ein (nicht tiefer als 8 mm), und ziehen Sie die Mutter mit den mitgelieferten Schlüsseln fest. Verwenden Sie einen passenden Spannfutterkegel für den Schaft.

Was ist die maximale Drehzahl dieses Schleifers?

Die Leerlaufdrehzahl beträgt 25.000 min⁻¹. Verwenden Sie nur Schleifscheiben, deren maximale Drehzahl mindestens diesem Wert entspricht.

Kann ich diesen Schleifer ohne Erdung verwenden?

Ja, dank der Doppelisolierung kann das Werkzeug an eine Standardsteckdose ohne Erdungskabel angeschlossen werden. Stellen Sie sicher, dass die Spannung mit dem Typenschild übereinstimmt.

Wie wechsle ich die Schaftschleifscheibe?

Trennen Sie das Werkzeug vom Netz, lösen Sie die Spannfuttermutter mit den Schlüsseln, entfernen Sie die alte Scheibe, setzen Sie die neue ein und ziehen Sie die Mutter fest. Überprüfen Sie den ordnungsgemäßen Lauf, indem Sie 30 Sekunden lang im Leerlauf laufen lassen.

Welches Zubehör wird mit der GA5030RK mitgeliefert?

Das Kit enthält einen Seitengriff, ein Spannfuttermuttern-Set (3 mm, 6 mm, 1/4", 1/8"), einen Schraubstockhalter, einen Schlüssel 13 und Schaftschleifscheiben.

Wie verwende ich den Dauerbetrieb?

Ziehen Sie den Sicherheitshebel, dann den Schalthebel. Halten Sie sie gedrückt und drücken Sie den Verriegelungsknopf für den Dauerbetrieb. Zum Stoppen ziehen Sie den Schalthebel erneut und lassen ihn los.

Welche Sicherheitshinweise sind wesentlich?

Tragen Sie immer eine Schutzbrille und einen Gehörschutz. Halten Sie das Werkzeug an den isolierten Griffflächen. Berühren Sie das Werkstück nach dem Schleifen nicht (Verbrennungsgefahr). Überprüfen Sie vor jedem Gebrauch den Zustand der Schleifscheibe.

Wie warte ich den Schleifer?

Trennen Sie das Werkzeug vor der Reinigung vom Netz. Verwenden Sie einen nichtmetallischen Gegenstand, um die Lüftungsschlitze freizumachen. Reparaturen dürfen nur durch ein autorisiertes Makita-Servicecenter mit Originalteilen durchgeführt werden.

Welche Materialien kann ich mit diesem Werkzeug schleifen?

Das Werkzeug ist zum Schleifen von Eisenmetallen und Entgraten von Gussstücken konzipiert. Verwenden Sie es nicht für asbesthaltige Materialien.

Wo finde ich die vollständige Bedienungsanleitung der GA5030RK?

Die Anleitung steht als kostenloser PDF-Download auf notice-facile.com zur Verfügung. Sie können auch eine Übersetzung in Ihrer Sprache anfordern.

BEDIENUNGSANLEITUNG GA5030RK MAKITA

GB	Die Grinding	Instruction manual
F	Meuleuse droite	Manuel d'instructions
D	Geradschleifer	Betriebsanleitung
I	Smerigliatrice diritta	Istruzioni per l'uso
NL	Stempelslijpmachine	Gebruiksaanwijzing
E	Amoladora recta	Manual de instrucciones
P	Rectificadora recta	Manual de instruções
DK	Ligesliber	Brugsanvisning
S	Slipstiftmaskin	Bruksanvisning
N	Rettsliper	Bruksanvisning
FIN	Karalaikkahiomakone	Käytöohje
GR	Euθυλειαντήρας	Οδηγίες χρήσς

GD0600

1

2

3

4

5

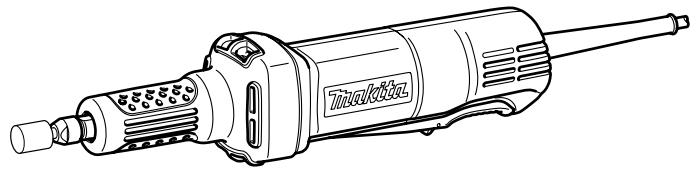

Erklärung der Gesamtdarstellung

1. Hebelschalter

2. Arretiertaste

3. Spannzangenmutter

4. Entriegelungshebel

5. Gabelschlüssel 13

6. Seitengriff

TECHNISCHE ANGABEN

Modell	GD0600
Max. SpanNZangenkapazität	6 mm oder 6,35 mm (1/4")
Max. Schleifstiftdurchmesser	38 mm
Leerlaufgeschwindigkeit (min-1)	25,000
Gesamtlänge	358 mm
Nettogewicht	1,6 kg
Sicherheitsklasse	回/II

• Aufgrund unserer fortschreitenden Forschungen und Entwicklungen sind Änderungen an den hier wiedergegebenen Angaben ohne Vorankündigung vorbehalten.
• Hinweis: Die Angaben können sich je nach Land unterscheiden.

Symbole

END202-2

Im Folgenden sind die Symbole dargestellt, die im Zusammenhang mit dem Werkzeug verwendet werden. Es ist wichtig, dass Sie deren Bedeutung vor dem Einsatz des Werkzeugs kennen.

....Lesen Sie die vorliegende Betriebsanleitung.

......DOPPELT SCHUTZISOLIERT

.....Tragen Sie eine Schutzbrille.

Verwendungszweck

Dieses Werkzeug wurde damit entwickelt, Eisenmaterial zu schleifen und Gussstücke zu entgraten.

Stromversorgung

Das Gerätarfurdur an Stromquellen mit der auf dem Typenschild angegebenen Spannung und einphasigem Wechselstrom betriebenen werden. Aufgrund der Doppelisolierung nach europäischen Standard kann es auch an Steckdosen ohne Erdungskabel betrieben werden.

ZUSÄTZLICHE SICHERHEITSREGELN

ENB044-3

1. Tragen Sie stets eine Schutzbrille und einen Gehorschutz. Das Tragen weiterer Schutzvorrichtungen wie z. B. Staubmaske, Handschuhe, Helm und Schürze wird dringend angeraten.
2. Verwenden Sie nur Trennscheiben der korrekten Größe und solche, deren maximale Betriebsdrehzahl mindestens so hoch wie die auf dem Typenschild des Werkzeugs angegebene maximale Leerlaufdrehzahl ist.
3. Überprüfen Sie die Scheibe vor dem Betrieb sorgfältig auf Risse oder sonstige Beschäftigung. Wechseln Sie eine gesprungene oder beschädigte Trennscheibe unverzüglich aus.
4. Befolgen Sie die Anweisungen des Herstellers für korrekte Montage und Verwendung von Trennscheiben. Behandeln und lagern Sie Trennscheiben mit Sorgfalt.
5. Bevor Sie mit der eigentlichen Bearbeitung eines Werkstücks beginnen, sollen Sie das Werkzeug probeweise in einer sicheren Position mindestens 30 Sekunden lang mit der hochsten Leerlaufdrehzahl laufen{lassen.Schalten Sie das Werkzeug sofof aus,falls Vibrationen oder Taumelbewegungen vorhanden sind, die Anzeichen fur schlechte Montage oder eine schlecht ausgewuchtete Trennscheibe sein konnen. Überprüfen Sie das Werkzeug zur Ermittlung der Ursache.
6. Vergewissern Sie sich, dass das Werkzeug sicher abgestützt ist.
7. Halten Sie das Werkzeug an den isolierten Griffflächen, wenn Sie unter Bedingungen arbeiten, bei denen das Schneidwerkzeug versteckte Verkablung oder das eigene Kabel berühren kann. Der Kontakt mit einem Strom führenden Kabel leitet diesen an die metallenen

Teile des Werkzeugs weiter und verursacht einen Stromschlag beim Bediener.

1. Achten Sie darauf, dass die Trennscheibe das Werkstück nicht berührt, bevor das Werkzeug eingeschaltet wurde.
2. Nehmen Sie sich vor Funkenflug in Acht. Halten Sie das Werkzeug so, dass Sie andere Personen oder weniger entzündliche Materialien nicht von den Funken getroffen werden.
3. Beachten Sie, dass sich die Schleifscheibe nach dem Ausschalten der Maschine noch weiterdreht.
4. Halten Sie das Werkzeug mit festem Griff.
5. Halten Sie ihre Höhe von den beweglichen Teilen fern.
6. Lassen Sie das Werkzeug nicht laufen. Das Werkzeugarf nur dann in Betrieb sein, wenn es festgehalten wird.
7. Vermeiden Sie eine Berührung des Werkstücks unmittelbar nach der Bearbeitung, weil es dann noch sehr heißt ist und Hautverbrennungen verursachen kann.
8. Achten Sie jederzeit auf einen festen Stand.
   Achten Sie darauf, dass sich niemand unter Ihnen befindet, wenn Sie das Werkzeug an erhöhten Orten verwenden.
9. Verwenden Sie diese Werkezeug nicht zum Schneiden von asbesthaltigen Materialien.
10. Verwenden Sie kein Wasser oder Schleiföl.
11. Benutzen Sie diese Werkzeug nicht zum Schneiden.
12. Achten Sie beim Arbeiten unter staubigen Bedingungen darauf, dass die Ventilationsöffnungen frei gehalten werden. Sollte die Beseitigung von Staub notwendig sein, trennen Sie das Werkzeug zuerst vom Stromnetz (nichtmetallische Gegenstände verwenden), und vermeiden Sie eine Beschädigung der Innenteile.

BEWAHREN SIE DIESE ANWEISUNGEN SORGFÄLTIG AUF

FUNKTIONSBESCHREIBUNG

ACHTUNG:

• Schalten Sie das Werkzeug stets aus und zieren Sie den Stecker, bevor Sie Einstellungen oder eine Funktionsprüfung des Werkzeugs vornehmen.

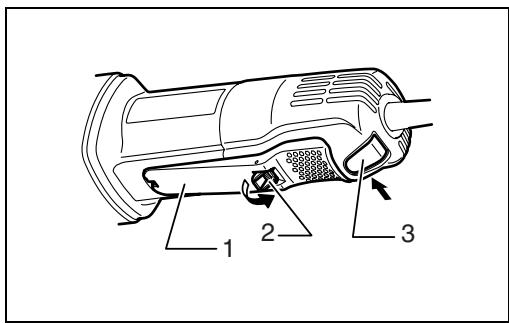

Bedienung des Schalters (Abb. 1)

ACHTUNG:

• Achten Sie vor dem Einstöpseln des Werkzeugs darauf, dass sich der Hebelschalter korrekt bedietenläst und beim Loslassen auf Position "OFF"zurückkeht.
• Ziehen Sie niemals mit Gewalt am Hebelschalter, ohne darauf den Entriegelungshebel zu drucken.

Für Werkzeuge mit Arretiertaste

Damit der Hebelschalter nicht versehentlich gezogen wird, befindet sich am Werkzeug ein Entriegelungshebel.

Um das Werkzeug zu starten, ziehen Sie den Entriegelungshebel zum Bediener und ziehen dann den Hebelschalter. Lassen Sie den Hebelschalter los, um das Werkzeug ausschalten. Betätigten Sie für einen Dauerbetrieb den Hebelschalter, und drücken Sie dann die Arretiertaste hinein. Zur Aufhebung der Arretierung müssen Sie den Hebelschalter bis zum Anschlag betätigten und anschließend loslassen.

Für Werkzeuge ohne Arretiertaste

Damit der Hebelschalter nicht versehentlich gezogen wird, befindet sich am Werkzeug ein Entriegelungshebel. Um das Werkzeug zu starten,ziehen Sie den Entriegelungshebel zum Bediener und ziehen dann den Hebelschalter. Lassen Sie den Hebelschalter los,um das Werkzeug auszuschalten.

MONTAGE

ACHTUNG:

• Schalten Sie das Werkzeug stets aus undziehen Sie den Stecker,bevor Sie irgendwelche Arbeiten am Werkzeug vormehmen.

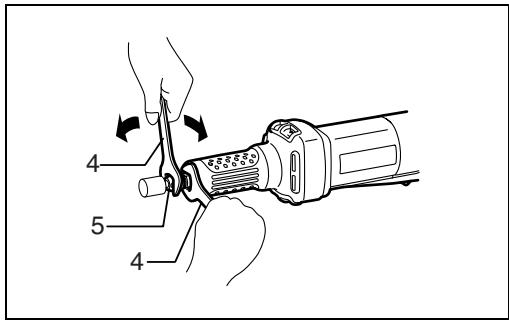

Montage und Demontage des Schleifstifts

Die SpanNZangenmutter lose, und den Schleifstift in die SpanNZangenmutter einführen. Halten Sie die Spindel mit einem Schraubenschlussel in Position, und zieren Sie gleichzeitige SpanNZangenmutter mit einem anderen Schraubenschlussel fest an. (Abb. 2)

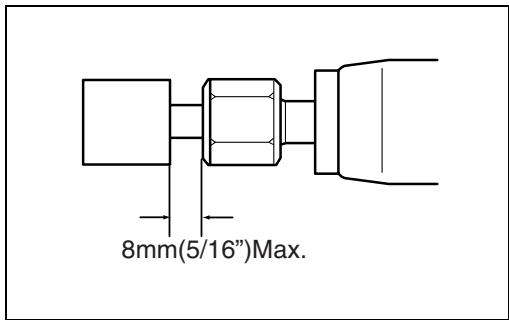

Der Schleifstift sollte nicht mehr als 8 mm von der Spanzzangenmutter überstehen. Eine Überschreitung these Abstands kann zu Vibrationen oder Schaftbruch führen. (Abb. 3)

Zum Demontieren des Schleifstifts ist das Montageverfahren umgekehrt anzuwenden.

ACHTUNG:

• Verwenden Sie einen passenden SpanNZangenkonus für den zu benutzenden Schleifstift.

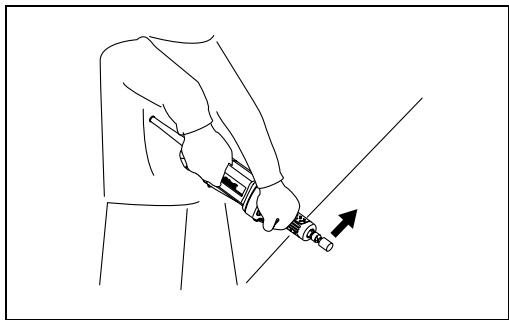

BETRIEB

Das Werkzeug einschalten, ohne dass der Schleifstift das Werkstück berührt, und warten, bis er die volle Drehzahl erreicht. Dann den Schleifstift sachte an das Werkstück ansetzen. Um einen sauberen Schliff zu erhalten, das Werkzeug langsam nach links bewegen. (Abb. 4)

ACHTUNG:

• Üben Sie nur leichten Druck auf das Werkzeug aus. Übermäßiger Druck auf das Werkzeug führt nur zu schlechtem Schliff und Überlastung des Motors.

WARTUNG

ACHTUNG:

• Schalten Sie das Werkzeug stets aus undziehen Sie den Stecker,bevor Sie Inspektionen oder Wartungsarbeiten am Werkzeug vornehmen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT des Produktus zu gewährleisten, sollenn Reparaturen, Kohlebürsteninspektion und -ersatz sowie alle anderen Wartungsarbeiten und Einstellungen nur durch von

Makita autorisierte Service Center durchgeführt und immer Makita-Ersatzteile verwendet werden.

ZUBEHÖR

ACHTUNG:

Die folgenden Zubehör- und Zusatzteile werden für das in thisem Handbuch beschriebene Makita-Werkzeugempfohlen. Die Verwendung anderer Zubehör- undZusatzteile kann zu Personenschäden führen. Verwendenden Sie Zubehör- und Zusatzteile nur für den vorgesehenen Zweck.

Informationen zu dieserum Zubehör erhalten Sie bei einem Makita-Servicecenter in ihrer Höhe.

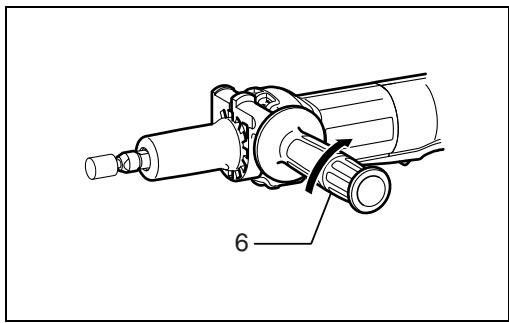

Seitengriff (Abb. 5)

Wenn Sie den Seitengriff verwenden, entfern den Gummischutz, führen Sie den Seitengriff soweit wie möglich in die Werkzeugtrommel ein und drehen Sie hinn dann in den gewünschten Winkel. Ziehen Sie anschließend den Griff fest, indem Sie irn im Uhrzeigersinn festdrehen.

ACHTUNG:

• Wenn Sie das Werkzeug ohne Griff verwenden, bringen Sie immer den Gummischutz am Werkzeug an.

• Wenn Sie den Gummischutz anbringen, drücken Sie ihn immer auf das Werkzeug, bis der Vorsprung im Gummi auf die Kerben am Werkzeug passst.

• Schleifstifte

• Spanzangenkonussatz (3 mm, 6 mm, 1/4", 1/8")
• Schraubstockhalter
  Schlussel 13
• Seitengriffsatz

Sidehandtag (Fig. 5)

Sidohandtag (Fig. 5)

Nur für europäische Länder

Gerausch- und Vibrationsentwicklung

Der typische Schalldruck beträgt 73 dB (A).

Unter Arbeitsbedingungen kann der Schaldruck 85 dB (A) überschreiben.

Tragen Sie Gehorschutz.

Der typische effektive Beschleunigungswert beträgt hochstens 2,5m / s^2

These Werte wurden entsprechend der Norm EN50144 gewonnen.
