EV-U 230 H - Programmierbarer Thermostat Eberle - Kostenlose Bedienungsanleitung

Produkttyp	Verteilerleiste für Heiz-/Kühlsteuerung mit Zeitschaltuhr, Pumpenlogik und Taupunktsensor-Eingang
Modell	EV-U 230 H
Marke	Eberle
Abmessungen (B x H x T)	310 x 90 x 65 mm
Gewicht	ca. 700 g
Betriebsspannung	230 V ~, 50 Hz
Leistungsaufnahme	3 VA
Sicherung	4 A träge
Anzahl der Zonen	bis zu 6 Räume (Zonen)
Lastkreise	6 x ~4(2) A, Gesamtstrom ≤ 2 A
Stellantriebe pro Kanal	max. 10 (3 W), insgesamt max. 14
Pumpenanschluss	Relais Schließer, potentialfrei, 2(2) A, 24...230 V~
Heizen/Kühlen-Umschaltung	über externes 230 V-Signal (umschaltbar über Jumper)
Taupunkt-Abschaltung	optional über externen Taupunktsensor (TS 193 683) oder Hygrostaten
Pumpenlogik	schaltet Pumpe ab bei geschlossenen Ventilen; Ein-/Ausschaltverzögerung ~1 Min
Brennersteuerung	alternativ über Jumper einstellbar, ohne Verzögerung
Programmauswahl	6 Zeitprofile (Profil 1-5 fest, Profil 6 frei einstellbar)
Sonderfunktionen	Partyfunktion (1...23 h), Urlaubsfunktion (max. 119 Tage), Pumpenschutz (5 min täglich)
Schutzart	IP 40 (schutzisoliert)
Schutzklasse	II
Verschmutzungsgrad	2
Umgebungstemperatur	0 bis +50 °C (ohne Kondensation)
Lagertemperatur	-20 bis +60 °C
Entsorgung	Elektrogeräte und Batterien nicht über Hausmüll entsorgen; örtliche Recycling-Einrichtungen nutzen

Häufig gestellte Fragen - EV-U 230 H Eberle

Wie viele Zonen kann die EV-U 230 H steuern?

Die Verteilerleiste ist ausgelegt für bis zu 6 Zonen (Räume). Pro Zone können ein Raumtemperaturregler und die zugehörigen Stellantriebe angeschlossen werden.

Kann die Schaltuhr auch für Kühlbetrieb genutzt werden?

Ja, die Zeitschaltuhr funktioniert im Kühlbetrieb, jedoch erfolgt keine Temperaturabsenkung (Party- und Urlaubsfunktion haben keine Wirkung auf die Kühlung). Die Umschaltung Heizen/Kühlen erfolgt über ein externes 230 V-Signal.

Wie stelle ich die Uhrzeit und das Datum ein?

Drücken Sie die Taste MODE mehrmals: 1x für Jahr/Wochentag, 2x für Monat/Tag, 3x für Uhrzeit. Mit OK bestätigen und mit +/- ändern. Nach 1 Minute ohne Tastendruck wird abgebrochen.

Welche Zeitprofile sind werksseitig eingestellt?

Es gibt 6 Profile: Profil 1 (Absenkung 22-6 Uhr), Profil 2 (22-6, 10-12, 15-18 Uhr), Profil 3 (17-6 Uhr), Profil 4 (22-6, 10-19 Uhr), Profil 5 (23-6, 11-19 Uhr) und Profil 6 (frei einstellbar, Werkswert: 5-9, 16-23 Uhr).

Wie schließe ich einen Taupunktsensor an?

Schließen Sie den Sensor an die Klemmen Tau an (siehe Bild 5). Über Jumper J1 stellen Sie den Sensortyp ein: einbeinig für TS 193 683, zweibeinig für Hygrostaten. Die Taupunkt-Abschaltung funktioniert nur mit stromlos geschlossenen Stellantrieben.

Kann ich die EV-U 230 H auch für 24 V Stellantriebe verwenden?

Nein, das Modell EV-U 230 H ist für 230 V Stellantriebe ausgelegt. Es gibt eine Variante EV-U 24 H/K PL Hyg für 24 V Systeme.

Wie schalte ich zwischen Heizen und Kühlen um?

Die Umschaltung erfolgt über ein externes 230 V-Signal an der Klemme Heizen/Kühlen. Ohne Spannung = Heizbetrieb, mit Spannung = Kühlbetrieb. Mit Jumper J3 kann die Wirkungsweise umgekehrt werden.

Was bewirkt die Pumpenlogik?

Die Pumpenlogik schaltet die Pumpe ab, wenn alle Ventile geschlossen sind, um Strom zu sparen. Es gibt eine Einschaltverzögerung und eine Ausschaltverzögerung von jeweils ca. 1 Minute. Über Jumper J2 kann auf Brennersteuerung umgeschaltet werden (ohne Verzögerung).

Wie setze ich die Schaltuhr auf Werkseinstellungen zurück?

Drücken Sie mit einem Kugelschreiber in das Loch in der Mitte des Tastenfeldes und gleichzeitig die OK-Taste. Die Uhr wird auf Profil 1 zurückgesetzt und muss neu eingestellt werden.

Welche Sicherheitsvorkehrungen sind bei der Installation zu beachten?

Das Gerät darf nur durch einen Elektro-Fachmann geöffnet und installiert werden. Vor Arbeitsbeginn Gerät spannungsfrei schalten. Bei Anschluss von Taupunktsensor oder Hygrostat sind die SELV-Anforderungen zu erfüllen. Bei Anschluss einer 230 V-Pumpe oder des Heizen/Kühlen-Signals an die 24 V-Variante sind besondere Sicherheitsmaßnahmen nötig.

BEDIENUNGSANLEITUNG EV-U 230 H Eberle

Installations- und Bedienungsanleitung für Verteilerleiste Heizen/ Kühlen mit Uhr, Pumpenlogik / Tausensor-Eingang EVU 230 H/K PL Hyg und EVU 24 H/K PL Hyg

Das Gerät darf nur durch einen Elektro-Fachmann geöffnet und gemäß dem Schaltbild im Gerät bzw. dieser Anleitung installiert werden. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten. Dieses in den Schaltschrank eingebaute elektronische Gerät dient der Steuerung von Temperaturreglern ausschließlich in trockenen und geschlossenen Räumen, mit üblicher Umgebung. Dieses Gerät entspricht der EN 60730, es arbeitet nach der Wirkungsweise 1C.

1. Verwendung

Dieses Gerät dient der Verdrahtung von Temperaturreglern und elektrothermischen Stellantrieben.

Das Gerät ist geeignet für Fußbodenheizung und Fußbodenkühlung (Sommer/Winter-Betrieb)

2. Merkmale

• Steckerfertig, zum sofortigen Anschluss an eine 230 V-Steckdose
  • für bis zu 6 Zonen (Räume)
• Stellantriebe direkt anklemmbar je nach Variante 230 V oder 24V
  • 6 Kanal Schaltuhr (6 Programme, eines davon frei einstellbar)
  • Heizen/Kühlen-Umschaltung über externes 230 V Signal
  • Pumpenlogik / Brennersteuerung (je nach Variante)
  • Taupunkt-Abschaltung über externem Taupunktsenso (je nach Variante)

3. Beschreibung der Uhr

Bedienelemente

R1...R6 Anzeige von Komfort- oder Absenktemperatur für den jeweiligen Raum

☀ =Komforttemperatur

( = Absenktemperatur

1...7 Wochentage

Party Funktion

Urlaubsfunktion

MODE Einstellung der Betriebsart

+ - Ändern von Werten

OK Bestätigung

Anzeige im Grundzustand:

• aktueller Wochentag (1 = Montag)
• Uhrzeit
  – Je Raum Komfort- oder Absenktemperatur (gekennzeichnet durch Pfeile)

Soll bei abgenommenem Deckel programmiert werden (nur vom Installateur), die Taste OK kurz drücken bis die Anzeige erscheint.

3.1 Einstellung

Durch Drücken der Taste Mode gelangt man zu den verschiedenen Einstellfunktionen.

1 x drücken: Anzeige und ändern von Jahr und Wochentag

2 x drücken: Anzeige und ändern von Monat und Tag

3 x drücken: Anzeige und ändern der Uhrzeit

4 x drücken: Anzeige und ändern der Party-Zeit

5 x drücken: Anzeige und ändern der Urlaubstage

6 x drücken: Anzeige und ändern des jeweiligen Raumes und des Zeitprofils

7 x drücken: Anzeige und ändern des frei einstellbaren Profils 6

Erfolgt für eine Minute kein Tastendruck wird die Funktion abgebrochen ohne zu speichern.

3.2 Jahr und Wochentag einstellen

Taste MODE 1 x drücken, es erscheint das eingestellte Jahr im Display z.B. 2014.

Zum Ändern:

OK drücken, die Einer-Stelle des Jahres blinkt
+- zum Ändern
OK drücken, die Zehner-Stelle blinkt
+- zum Ändern
OK drücken, der Pfeil beim Wochentag blinkt
+- zum Ändern
OK zum Bestätigen
MODE drücken für den nächsten Menüpunkt

3.3 Monat und Tag einstellen

Taste MODE 2 x drücken es erscheint z.B. 24.12 in der Anzeige. Format TT.MM,

OK drücken, der Monat blinkt

+- zum Ändern

OK drücken, die Zehnerstelle des Tages blinkt

+- zum Ändern

OK drücken, die Einerstelle des Tages blinkt

+- zum Ändern

OK zum Bestätigen

MODE drücken für den nächsten Menüpunkt

3.4 Uhrzeit einstellen

Taste MODE 3 x drücken es erscheint z.B. 13:56 in der Anzeige

OK drücken, die Stunden blinken

+- zum Ändern

OK drücken, die Zehner-Stelle der Minuten blinkt

+- zum Ändern

OK drücken, die Einer-Stelle der Minuten blinkt

+- zum Ändern

OK zum Bestätigen

MODE drücken für den nächsten Menüpunkt

3.5 Partyzeit einstellen

Für eine einstellbare Zeit (1...23h) werden die Räume auf die in den dort befindlichen Reglern eingestellte Komforttemperatur geregelt.

Taste MODE 4 x drücken es erscheint z.B. 00 h in der Anzeige, der Pfeil steht auf dem Symbol 🔔.

OK drücken, die Stunden blinken

+- zum Ändern

OK zum Bestätigen

Solange Party aktiv ist, ist der Pfeil bei 🔔 sichtbar

Nach Ablauf der eingestellten Zeit wird wieder in den Automatikbetrieb geschaltet und das eingestellte Programm wird bearbeitet. Einstellung von Stunden = 00 h beenden die Funktion.

Nach Spannungsausfall bleibt diese Funktion aktiv.

Hinweis: Bei Kühlen erfolgt keine Temperaturabsenkung. Diese

Funktion hat hier keine Wirkung.

3.6 Urlaubstage einstellen

Für eine einstellbare Zeit (max. 119 Tage) werden die Räume auf die in den dort befindlichen Reglern eingestellte Absenktemperatur geregelt.

Taste MODE 5 x drücken es erscheint z.B. 0000d in der Anzeige, der Pfeil steht auf dem Symbol 📋.

OK drücken, die Tage blinken

+- zum Ändern

OK zum Bestätigen

Solange Urlaub aktiv, ist der Pfeil bei 📄️ sichtbar

Nach Ablauf der eingestellten Tage wird um 24:00 des letzten Tages wieder in den Automatikbetrieb geschaltet und das eingestellte Programm wird bearbeitet.

Wenn z.B. 1 Tag eingestellt ist, wird um Mitternacht dieses Tages in Automatik zurückgeschaltet.

Einstellung von Tage = 000d beenden die Funktion.

Nach Spannungsausfall wird die Funktion fortgesetzt

Hinweis: Bei Kühlen erfolgt keine Temperaturanhebung. Diese Funktion hat hier keine Wirkung.

3.7 Zeitprofile für die Räume einstellen

Werksmäßig ist das Profil 1 an allen Tagen der Woche für alle Räume eingestellt.

ZUM ÄNDERN:

Taste MODE 6 x drücken, es erscheint r1P1 (Raum 1, Programm 1). Der Pfeil steht auf 1=Mo.

OK drücken, die Nummer des Raumes blinkt z. B. r 1

+, - zum Ändern

OK drücken, der Pfeil beim Tag blinkt

+,,- zum Ändern. Es können auch die Tag Montag-Freitag, Samstag-Sonntag, oder alle Tage gewählt werden um z. B. gleiche Tage einfach einzustellen

OK drücken, die Nummer des Zeitprofiles blinkt z.B. P1 +,- zum Ändern

OK drücken, zum Bestätigen

Für weitere Räume obige Punkte wiederholen.

MODE drücken für den nächsten Menüpunkt

Es stehen folgende Zeitprofile zur Wahl:

Profil 1: Absenkzeit von 22.00 - 6.00 Uhr

Profil 2: Absenkzeit von 22.00 - 6.00 Uhr,

10.00 - 12.00 Uhr, 15.00 - 18.00 Uhr

Profil 3: Absenkzeit von 17.00 - 6.00 Uhr

Profil 4: Absenkzeit von 22.00 - 6.00 Uhr, 10.00 - 19.00 Uhr

Profil 5: Absenkzeit von 23.00 - 6.00 Uhr, 11.00 - 19.00 Uhr

Profil 6: Absenkzeit von 23.00 - 5.00 Uhr, 09.00 - 16.00 Uhr

Profile 6 kann geändert werden.

Hinweis: Bei Kühlen erfolgt keine Temperaturabsenkung. Diese Funktion hat hier keine Wirkung.

3.8 Profil Nummer 6 einstellen

Werksmäßige Einstellung von Profil 6 siehe oben

Taste MODE 7 x drücken, es erscheint z.B. 05:00 in der Anzeige

OK drücken, die Zeit blinkt z.B. 05:00, Pfeil bei ✱ = Beginn der Komfortzeit 1

+, - zum Ändern

OK drücken, die Zeit blinkt z. B, 09:00, Pfeil bei (= Beginn der Absenkzeit 1

+,,- zum Ändern.

OK drücken, die Zeit blinkt z. B. 16:00, Pfeil bei ✱ = Beginn der Komfortzeit 2

+, - zum Ändern

OK drücken, die Zeit blinkt z. B. 23:00, Pfeil bei ( = Beginn der Absenkzeit 2

+, - zum Ändern

OK drücken, zum Bestätigen

MODE drücken für Grundzustand

Einstellung der Zeit in 10-Min-Schritter

Hinweis: Die letzte Schaltzeit des Tages muss der Absenkung dienen, spätestens 23:50 Uhr.

Die erste Schaltzeit des Tages muss der Aufheizung dienen, frühestens 0:00 Uhr.

Es darf keine Aufheizzeit über Mitternacht hinausgehen, es kann jedoch um 23:50 Uhr abgesenkt und um 0:00 Uhr wieder aufge heizt werden.

3.9 Reset-Funktion:

Mit einem Kugelschreiber in das Loch in der Mitte des Tastenfeldes drücken und gleichzeitig die OK-Taste betätigen. Nun ist die Uhr im Auslieferungszustand (Profil 1). Bei Bedarf die Uhr neu einstellen.

4. Beschreibung

4.1 Temperaturregler und Stellantriebe

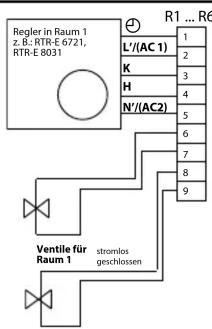

An die Klemmen R1 werden die Raumtemperaturregler und Stellantriebe für Raum 1 angeschlossen Bild 2.

Die Temperaturregler und Stellantriebe der anderen Räur werden nach demselben Schema angeschlossen

4.2 Heizen / Kühlen Umschaltung

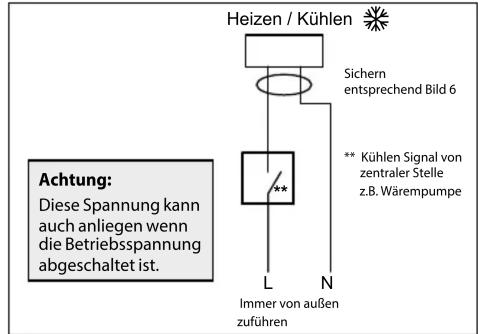

Über die Klemme Heizen/Kühlen kann auf Kühlen umgeschaltet werden Bilder 1, 4, 7.

Ohne Netzspannung Heizbetrieb Mit Netzspannung Kühlbetrieb

Über die Steckbrücke J3 kann die Wirkungsweise umgekehrt werden.

Wirkungsweise	Brücke J3
Ohne Netzspannung Heizen	einbeinig gesteckt(Werkseinstellung)
Ohne Netzspannung Kühlen	zweibeinig gesteckt

Hinweis: Durch nicht anschließen des Kühlensignales e Raumreglers an Klemme 3 können Räume z.B. Bad vom Kühlen ausgenommen werden.

4.3 Taupunkt-Abschaltung

(nur bei Varianten mit dieser Funktion)

Um Betauung zu verhindern kann ein externer Taupunktsensor angeschlossen werden.

Im Falle der Taupunkterkennung werden alle angeschlossenen Räume im Kühlbetrieb abgeschaltet.

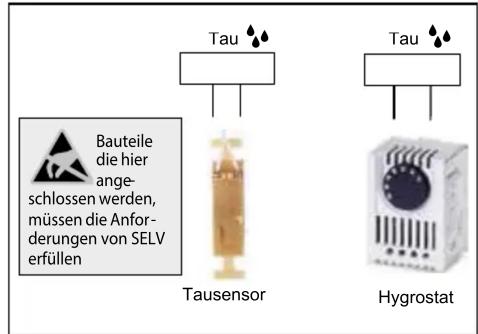

Tausensor an Klemme Tau anschließen, siehe Bild 5.

Über Steckbrücke J1 kann die Art des Tausensors eingestellt werden.

Sensor	Brücke J1
Tausensor TS 193 683	einbeinig gesteckt(Werkseinstellung)
Hygrostat	zweibeinig gesteckt

Hinweis: Taupunkt-Abschaltung ist nur möglich für Stellantriebe stromlos geschlossen.

Die Kontakte des angeschlossenen Gerätes müssen potentialfrei löcke: sein (SELV)

4.4 Pumpenlogik / Brennersteuerung Ⓓ (nur bei Varianten mit dieser Funktion)

Mit dieser Funktion wird die Pumpe abgeschaltet, wenn alle Ventile geschlossen sind.

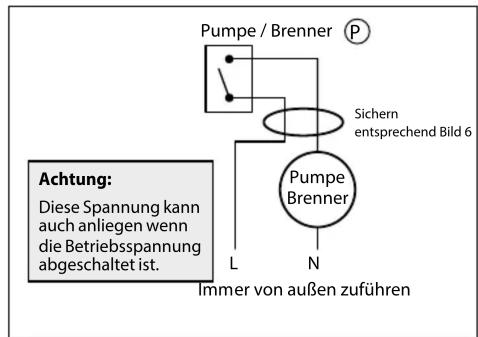

Die Pumpe muss an die Klemmen „Pumpe / Brenner" angeschlossen werden. Das Netzsignal muss immer von außen zugeführt werden. Nicht die Klemmen N' oder L' des Reglers verwenden (Sicherung) Bild 3.

Die Pumpenlogik kann über mehrere Leisten aufgebaut werden. Bild 8.

Es gelten folgende Verzögerungszeiten:

Einschaltverzögerung \~ 1 Min Ausschaltverzögrung \~ 1 Min

Hinweis: Bei EV 24 H/K PL kann eine 230 V Pumpe angeschlossen werden.

Brennersteuerung:

Alternativ zur Pumpe kann ein Brenner geschaltet werden.

Es gilt das gleiche wie unter Pumpenlogik beschrieben.

Es gibt keine Ein- bzw Ausschaltverzögerung

Funktion Brücke J2

Pumpenlogik

einbeinig gesteckt(Werkseinstellung)

Brennersteuerung zweibeinig gesteckt

4.5 Pumpenschutz

Mit dieser Funktion wird verhindert, dass die Pumpe im Sommer festsitzt. Dazu wird jeden Tag einmal die Pumpe für 5 Minuten eingeschaltet (Schaltung erfolgt entsprechend letztem Spannung einschalten).

Bei Brennersteuerung ist diese Funktion nicht verfügbar siehe 4.4

5. Installation

Montage:

- Nur im Elektro- oder Heizkreisverteiler auf Hutschiene

• Die Einbaulage ist beliebig

Elektrischer Anschluss:

Achtung: Gerät spannungsfrei schalten

Siehe Schema im Gerät und Bilder 1...8

Achtung:

Bei Anschluss von Tausensor oder Hygrostat müssen entsprechende Sicherheitsmaßnahmen für SELV beachtet werden.

Bei Anschluss

einer 230V Pumpe oder

des 230V Heizen/Kühlen Signales

an die EV 24 H/K Hyg müssen entsprechende Sicherheitsmaßnahmen beachtet werden.

Elektrischer Anschluss der Betriebsspannung:

Nach Anschluss der Temperaturregler und Stellantriebe: Stecker in die Steckdose stecken. Falls ein direkter Anschluss notwendig ist, Stecker abtrennen und Leitungen direkt anklemmen.

Variantenübersicht

EVU 230 H/K PL Hyg 0101 DB 141 5xx (mit Pumpenlogik und Tau Erkennung)

EVU 24 H/K PL Hyg 0101 WA 061 5xx

EVU 230 H/K PL 0101 BB 141 5xx (mit Pumpenlogik)

EVU 24 H/K PL 0101 YA 061 5xx

EVU 230 H/K Hyg 0101 CB 141 5xx (Tau Erkennung)

EVU 24 H/K Hyg 0101 XA 061 5xx

1. Technische Daten

für Varianten mit	230V
Betriebsspannung 230V (195 bis 253V)
	50Hz
Leistungsaufnahme	3 VA
Sicherung	4 A träge
Gewicht	~ 700 g
Maße (incl. Hutschiene)	310 x 90 x 65 mm

für Varianten mit 24V

Betriebsspannung 230V (195 bis 253V)
	50Hz
Leistungsaufnahme	50* VA
Sicherung	4 A träge
Gewicht	~ 2000 g
Maße (incl. Hutschiene und Trafo)	380 x 90 x 65 mm
* über den Trafo werden auch die Stellantriebe und Regler versorgt

Gemeinsame Daten

Umgebungstemperatur(ohne Kondensation)	0 bis +50 °C
Lagertemperatur	-20 bis +60 °C
Lampe für Betriebsspannung	1
Lastkreise:	6 x ~4(2) A *
Anzahl Stellantriebe 3W je Kanal	max. 10 **
Pumpenanschluss	Relais Schließer, potentialfrei 2(2) A;24...230V~
Heizen/Kühlen Eingang	Kabellänge max 50m
Schutzart	IP 40 / schutzisoliert
Schutzklasse	II
Verschmutzungsgrad	2
Softwareklasse	A
Bemessungsstoßspannung	4 KV
Temperatur für die Kugeldruckprüfung	75 ± 2 °C
Spannung und Strom für Zwecke der EMV- Störaussendungsprüfungen	230 V, 0,1 A

*) Summe aller Ströme ≦ 2 A

**) Von einem Gerät können max. 14 Stellantriebe geschaltet werden (Sicherung)

Tausensor

EDV-Nr.	000 193 683 000(F193 683)
Betauung ein Ri	< 400 kΩ
Betauung aus Ri	> 800 kΩ
Umgebungstemperaturbereich	-25...+70°C
Kabellänge des Fühlers	10 m

6. Schaltbilder und Beispiele

Bild 1
Verdrahtungsübersicht (*Aderanzahl incl. Schutzleiter)

Bild 2

Anschluss von Raumtemperaturreglern und Ventilen. Alle Räume werden sinngemäß gleich angeschlossen.

Bild 3

Anschluss von Pumpe oder Brenner

Bild 4

Verdrahtung des Heizen / Kühlen Einganges

Bild 5

Verdrahtung des Tau Einganges

Bild 6 Anschluss des 230 V H/K-Signals oder einer 230 V Pumpe

Um die Sicherheitsanforderungen zu erfüllen müssen die Drähte mit einem Kabelbinder gesichert werden, siehe Bild.

Bild 7

Anlagenschaubild – Verwendung mehrerer Verteilerleisten mit zentraler Umschaltung für Heizen/Kühlen.

Bild 8

Parallelschaltung mehrer Verteilerleisten zur Steuerung von Pumpe / Brenner
    note right of F: "Pumpere\nN\nAchtung:\nDiese Spannung kann auch anliegen wenn\ndie Betriebsspannung abgeschaltet ist."

Recycling

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie müssen vorschriftsmäßig entsorgt werden um die Umwelt zu schützen. Batterien können dort entsorgt werden wo sie gekauft wurden oder bei entsprechenden Recycling Einrichtungen.

Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Bitte nur in speziellen Einrichtungen für Elektronikschrott entsorgen. Erkundigen Sie sich bei den örtlichen Behörden zur Recycling Beratung.
