Produkttyp	Heizkörperthermostat (mechanisch)
Modell	LFc 30
Marke	Eberle
Temperaturbereich	ca. 5 °C bis 30 °C
Temperatureinstellung	Stufen 1–5 (ca. 10 °C, 15 °C, 20 °C, 25 °C, 30 °C)
Energieversorgung	Keine (Flüssigkeitsausdehnung)
Funktionen	Automatische Raumtemperaturregelung, Frostschutz (Stellung 1 oder „zu“), Temperaturbegrenzung arretierbar
Montage	Überwurfmutter am Heizkörperventil
Anzeige	Skala mit weißen Markierungen auf schwarzem Gehäuse
Gehäusematerial	Kunststoff, schwarz
Besonderheiten	Gradgenaue Einstellung, einrastende Sperre bei Stellung 3, Temperaturbegrenzung durch Drehanschläge, Fremdwärmenutzung
Steuerung	Mechanisch, kein Strom nötig
Anwendungsbereich	Heizkörper in Wohnräumen
Lieferumfang	Thermostat, Montageanleitung
Garantie	Herstellergarantie (nicht näher spezifiziert)

Häufig gestellte Fragen - LFc 30 Eberle

Wie stelle ich die gewünschte Raumtemperatur am Eberle LFc 30 ein?

Drehen Sie das Handrad auf die gewünschte Stufe. Die Stufen 1–5 entsprechen ca. 10 °C, 15 °C, 20 °C, 25 °C und 30 °C. Eine weiße Markierung auf dem Gehäuse hilft bei der gradegenauen Einstellung zwischen 5 °C und 30 °C.

Funktioniert der Thermostat ohne Batterien oder Strom?

Ja, der Eberle LFc 30 ist ein rein mechanischer Thermostat. Er nutzt ein Flüssigkeitsausdehnungselement, das ohne externe Energieversorgung auskommt.

Kann ich die Temperatur nachts senken, um Energie zu sparen?

Ja, drehen Sie das Handrad um 5 °C (5 Rastungen) zurück. So senken Sie den Energieverbrauch, ohne dass der Raum morgens vollständig auskühlt.

Wie schütze ich meine Heizung vor Frost bei Abwesenheit?

Stellen Sie den Thermostat auf Stellung 1 (ca. 10 °C) oder ganz auf „zu“ (ca. 5 °C). Bei Unterschreitung dieser Temperatur öffnet das Ventil und schützt die Heizungsanlage vor Frostschäden.

Kann ich den Einstellbereich des Thermostats begrenzen?

Ja, auf der Rückseite befinden sich Steckplätze für Drehanschläge. Durch Einstecken der Anschläge können Sie die minimale und maximale Temperatur begrenzen oder den Thermostat auf einen festen Wert arretieren.

Wie montiere ich den Eberle LFc 30 richtig?

Schrauben Sie den Thermostat mit der Überwurfmutter auf das Heizkörperventil. Drehen Sie das Handrad während der Montage ganz auf (Montagehilfe). Die Schrift und die weiße Markierung müssen nach oben zeigen.

Warum wird mein Heizkörper nicht richtig warm?

Überprüfen Sie, ob der Thermostat durch Vorhänge, Möbel oder Verkleidungen abgedeckt ist. Ein Wärmestau im Bereich des Fühlers führt zur Drosselung der Heizwasserzufuhr.

Wie lüfte ich richtig, um Heizenergie zu sparen?

Vermeiden Sie Dauerlüftung. Lüften Sie kurz und häufig. Bei längerem Lüften stellen Sie den Thermostat auf Stellung 1 oder „zu“, da er sonst versucht, die Kaltluft auszugleichen und unnötig heizt.

Kann ich den Thermostat reinigen?

Reinigen Sie das Gehäuse nur mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, um die Mechanik nicht zu beschädigen.

Ist der Thermostat mit allen Heizkörperventilen kompatibel?

Der Eberle LFc 30 ist für die meisten handelsüblichen Ventile mit Überwurfmutter geeignet. Bei Fragen zur Kompatibilität wenden Sie sich an den Hersteller.

BEDIENUNGSANLEITUNG LFc 30 Eberle

Bedienungs- und Montageanleitung

Ondatherm Heizkörperthermostat

INHALTSVERZEICHNIS

Bedienung

Seite

1. So funktioniert Ondatherm....1
2. So stellen Sie Ondatherm-Thermostat ein.... 3
3. So bedienen Sie Ihren Ondatherm-Thermostat.... 5
4. So spart Ihr Ondatherm-Thermostat.... 7
5. So spart Ihr Ondatherm-Thermostat auch
   in der Nacht....8
6. So lüften Sie richtig...9
7. So schützt Ihr Ondatherm-Thermostat
   die Heizung vor Frostschäden....10
8. So wird guter Rat nicht teuer....11
9. So wird Ondatherm montiert....12
10. So ist der Ondatherm-Fühler richtig
    angeordnet....12
11. So läßt sich Ondathorn arretieren und die
12. So laist sich Ondathemf anreieren und die Baumtemperatur begrenzen....14

Montage

1. So funktioniert Ihr Ondatherm-Thermostat

Ondatherm-Thermostat regeln die Raumtemperatur automatisch und benötigen keine Energie. In jeden Ondatherm-Thermostat befindet sich ein Ausdehnungsgefäß, gefüllt mit einer Flüssigkeit, die sich bei steigenden Temperaturen ausdehnt und über einen Ventlistift mit Gummikegel den Heizwasserzulau zu dem Heizkörper reduziert oder unterbricht. Bei fallender Raumtemperatur zieht sich diese Flüssigkeit zusammen, und der Heizwasserzulau wird wieder freigegeben. Bei diesem Vorgang kommt es darauf an, dass der Ondatherm-Thermostat genau die Heizwassermenge in den Heizkörper fließen lässt, die notwendig ist, um eine gleichbleibende Raumtemperatur zu erreichen.

Beachten Sie bitte:

Jede Raumtemperaturerhöhung um 1 Grad, die durch eine ungenaue Regelung Ihrer Heizanlage entsteht, belastet Ihre Heizkosten mit ca. 6%. Deshalb ist eine gradgenaue Temperatur-Regelung besonders wichtig!

Funktionsbeweis für eine gute Regelung Eine Teilerwärmung des Heizkörpers ist der beste Beweis dafür, dass Ondatherm präzise regelt und dem Heizkörper nur die Heizwassermenge zuführt, die für die gewünschte Raumtemperatur notwendig ist.

1. So stellen Sie Ondatherm – Thermostate ein

Jede Ondatherm-Thermostat lässt sich leicht und übersichtlich individuell auf Ihre Wunschtemperatur einstellen. Das Handrad ist mit den Zahlen 1-5 markiert. Jeder Zahlenwert steht für eine bestimmte Fühlertemperatur (Raumtemperatur am Fühler) (a Absch. A).

(5. ABB.A). Stellung 1 = ca. 10°C

Stellung 2 = ca. 15°C

Stellung 3 = ca. 20°C NORMAL TEMPERATUR

Stellung 4 = ca. 25°C

Stellung 5 = ca. 30°C

Bei Ondatherm rastet eine Spartaste in der

Normalstellung 3 ein. Durch Lastendruck lassen sich höhere Temperaturewerte einstellen.

sich höhere temperaturwerte einstellen. Die weiße Markierung auf dem schwarzen

Die weise Markierung auf dem schwarzen Thermostat-Gehäuse ermöglicht eine

gradgenaue Einstellung zwischen 5-30°C.

Bei dem Behördenmodell Ondatherm S lässt sich

erst durch Entnahme eines steckbaren

Drehanschlages (s. Seite 18) der Einstellbereich

auf 30°C erweitern.

Die horbare und fühlbare Einrastung erleichtert

eine genaue Temperaturwani (s. Abb. B)

Wir regeln die Wärme - Sie sparen Energie

EBERLE Controls GmbH

Klingenhofstraße 71

D-90411 Nürnberg

1. So bedienen Sie Ihre Ondatherm-Thermostat

Haben Sie Ihre Wunschtemperatur (zB Wohnzimmer 21°C) eingestellt, regelt Ondatherm die Temperatur automatisch. Selbstverständlich können Sie jederzeit Ihre Wunschtemperatur verändern.

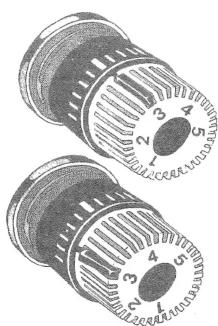

Temperaturänderung

Wollen Sie die Raumtemperatur von 20°C auf 23°C erhöhen, drehen Sie das Ondatherm-Handrad 3 Striche höher.

Eine noch höhere Temperaturwahl, zB Stellung 4

oder 5, beschleunigt nicht wesentlich die Erwärmungsszeit, die des Kleinkörper benötigt um

Erwarmungszeit, die der Heizkörper benötigt, um die gewünschte Raumtemperatur zu erreichen.

die gewünschte Raumtemperatur zu erreichen kostet aber teuere Heizenergie, weil Sie über-

Kostet aber leuere Heizenergie, weil sie überheizen.

Auch bei einer Temperatursenkung gilt:

Wunschtemperatur einstellen, den Rest regelt

Ondatherm.

4. So spart Ihr Ondatherm-Thermostat

Ondatherm überwacht ständig die von Ihnen

eingestellte Raumtemperatur gradgenau und

schließt das ventil, wenn Übertemperaturen auftreten.

Außer Ihrer kostenintensiven Heizung haben Sie

auch kostenlose Wärmequellen.

Bestimmt haben Sie schon hinter einer Fenster-

scheibe die wärmende Kraft der Sonne gespürt.

Oft spenden auch Backofen, Herdplatten, Beleuchtungsquellen. Kamin vaw Wärme die durch

tungsquellen, Kamin usw. warme, die – durch Ondatherm Thermostate genutzt. Ihre Heizung

Ondathem-thermoste gehützt – ihre Heizung entlastet und sich somit günstig auf Ihren Energie-

haushalt auswirkt.

FREMDWÄRME GESCHENKT – HEIZKOSTEN

GESENKT!

5. So spart Ihr Ondatherm-

Thermostat auch in der Nacht

In der Nachtzeit lässt sich der Energieverbrauch Ihrer Heizung zusätzlich senken. Drehen Sie die Ondatherm-Thermostate um 5°C (5 Rastungen) oder, wenn sie sehr hoch eingestellt sind, auch um 10°C zurück. So sparen Sie Energie, und Ihr Haus ist morgens nicht ausgekühlt.

Bei Einsatz einer außentemperatur-abhängigen Heizungsregelung lässt sich die Heizwassertemperatur zentral absenken. Siehe S. 20 - 21.

8

Falsch

Richtig

6. So lüften Sie richtig

Dauerbelüftungen kosten Geld.

Lieber kürzer, aber häufiger das Fenster zu öffnen. Wollen Sie jedoch längere Zeit durchlüften, drehen Sie bitte den Ondatherm-Thermostaten in Stellung 1 oder zu, da dieser sonst versucht, die kühle einfließende Luft durch eine starke Heizkörperwärmung auszugleichen und Sie dadurch sozusagen „aus dem Fenster hinaus heizen“. In Räumen, die regelmäßig morgendlich gelüftet werden, drehen Sie Ondatherm bereits am Abend in die Stellung 1 oder zu. Erst nach beendigtem Lüftungsvorgang stellen Sie Ihre Wunschtemperatur ein.

11. So läßt sich Ondatherm arretieren und die Raumtemperatur begrenzen

Auf der Ondatherm-Rückseite befinden sich Drehanschlagschlitze entsprechend der Gradeinteilung von 5-30°C sowie ein Depot für Reserve-Drehanschläge.

Die Drehanschläge lassen sich mit spitzem Gegenstand aus den Einschubschlitzen ziehen (s. Abb.)

Wünschen Sie einen kleineren Temperatur-Einstellbereich bzw. eine Arretierung, so können Sie durch einstecken von Drehanschlägen die Temperaturwahl beschränken bzw. festellen. Wegen der Anschlagbreite ist der Drehanschlag jeweils um 1 Schlitz über bzw. unter dem gewünschten Wert einzustecken. S.Beispiel S. 19.

13

14

7. So schützt Ihr Ondatherm-Thermostat die Heizung von Frostschäden

Wenn Sie z. B. in den Wintermonaten, während Ihres Urlaubs Ihr Haus oder Ihre Wohnung nicht bewohnen, können Sie bei laufender Heizung beruhigt alle Ondatherm-Thermostat auf Raumtemperatur bei Stellung 1 am Fühler 10°C bzw. bei zugedrehtem Thermostat 5°C, öffnet der Thermostat den Heizwasserzulauf zu dem Heizkörper und schützt so Ihre Heizanlage vor teuren Frostschäden.

Sollte aus baulichen Gründen für andere wasserführende Einrichtungen Frostgefahr bestehen, ist die Temperaturdifferenz vom Ort des Heizkörper-Thermostaten zu diesen Einrichtungen zu berücksichtigen.

Beispiel

1. Der Einstellbereich soll zwischen 10 und 21°C begrenzt werden.

Der Thermostat ist auf einen mittleren Temperaturwert 15 oder 16°C einzustellen, die Drehanschläge stecken Sie in die Einschubschlitze 9 und 22°C.

1. Der Thermostat soll bei 20°C arretiert werden

Temperatur 20°C einstellen und die Drehanschläge in die Einschubschlitze 19 und 21°C stecken.

Durch Entfernen des Drehanschlages bei 27°C kann bei Ondatherm S der Einstellbereich auf 30°C erweitert werden.

8. So wird guter Rat nicht teuer

Das persönliche Wärmeempfinden eines Menschen variiert in einer bestimmten Bandbreite. D.h. Ihr Partner kann durchaus eine Temperatur von 21°C als angenehm empfinden, Ihnen ist es aber zu warm. Sie fühlen sich evtl. bei 19°C oder 20°C wohl. Aus diesem Grund sind folgende Temperaturwerte in der Zeichnung nur Richtwerte. Die für Sie angenehmsten Raumtemperaturen: haben Sie durch die gradweise Einrastung bei Ondatherm schnell herausgefunden.

9. So wird Ondatherm montiert

Ondatherm wird mit einer Überwurfmutter am Ventil fest-geschraubt. Der Schriftung „Ondatherm“ und die weiße Strichmarkierung müssen sichtbar sein, d.h. nach oben zeigen. Für die Montage ist der Thermostat voll aufzudre-hen (Méntagehilfe). Anschließend ist die Wunschtempe-ratur einzustellen.

10. So ist der Ondather- „Fühler" richtig angeordnet

Damit der Ondatherm-Thermostat gut und richtig regeln kann, muss er die Raumtemperatur auch richtig fühlen können; deshalb ist eine richtige Anordung der Ondatherm-Thermostat besonders wichtig.

Achten Sie darauf, dass der Ondatherm-Thermostat nicht durch lange Vorhänge, Gardinen, Heizkörperverkleidungen, Schränke etc. verdeckt ist, da sonst im Thermostat-Bereich ein Wärmestau entsteht, Ondatherm die Heizwasserzufuhr zu dem Heizkörper drosselt oder unterbindet. Die gewünschte Raumtemperatur wird somit nicht erreicht.

15
