BEDIENUNGSANLEITUNG FTR 1208 Eberle
1. Anwendung, Funktion, Bedienung
Der Thermostat schaltet eine oder mehrere Lasten (z.B. Ventilatoren oder Heizungen) bis zu einem Gesamtstrom von 16A (4A bei Motorlast) ein und aus. Dies ist besonders wichtig bei der Stalllüftung, in Maschinen- oder Traforäumen und in Gewächshäusern, wenn die gewünschten Sollwerte über- oder unterschritten werden.
Das Gerät ist beständig gegen ammoniakhaltige Dämpfe und gegen Seeluft.
Der Sollwert wird am Drehknopf der Innenskala eingestellt.

2. Platzierung, Wartung
Der Fühler muss sämtliche Temperatureinflüsse im Raum erfassen können. Das Gerät soll daher der Raumluftzirkulation ausgesetzt sein und nicht in "toten" Ecken oder in unmittelbarer Nähe von Heiz- und Kühlfächen oder Fenstern montiert sein.
Der Temperaturfühler und das Gehäuse sollten von Zeit zu Zeit von Schmutz befreit werden.
3. Montage
Nach Abnahme des Gehäuseoberteiles wird das Gerät an der Wand befestigt. Es ist nur für den Anschluss an festverlegte Leitungen bestimmt.
4. Elektrischer Anschluss
ACHTUNG: Fehler beim Anschluss können zur Beschädigung des Regelgerätes führen! Für Schäden, die durch falschen Anschluss und unsachgemäße Handhabung entstehen, wird nicht gehaftet!
- Vor Arbeiten am Gerät Leitungen spannungsfrei schalten.
- Der Anschluss darf nur durch autorisiertes Fachpersonal erfolgen!
- Der Anschluss ist nach dem beigefügten Prinzipschaltbild durchzuführen.
- Zu beachten ist die VDE 0100, insbesondere Teil 705, sowie die EN 60730, Teil 1.
- Zu beachten sind auch die Vorschriften der örtlichen EVU.
- Der Klemmbereich der Kabeleinführung ist für Leitungen mit einem Außendurchmesser von 6-12mm geeignet.
- Die Anschlussklemmen sind für einen Leitungsquerschnitt von max. 2,5mm ^2 geeignet.
- Der Temperatursensor ist so zu montieren, dass er die durchschnittliche Raumtemperatur erfassen kann (Nähe von Zu- oder Abluftkanälen meiden).
- Sollte das Gerät nicht funktionieren, so überprüfen Sie bitte zuerst den korrekten Anschluss und die Spannungsversorgung.
5. Technische Daten
Typ FTR 1208
Temperaturbereich 0... + 40°C
Max. zul. Umgebungstemperatur -20... + 50°C
Schaltdifferenz ca. 1,5K
Schaltgenauigkeit ± 2K bei 40°C
± 4K bei 0°C
Solltemperatureinstellung Drehknopf Innenskala
Kontakte Umschaltkontakt
Max. zul. Schaltstrom KI. 1-3: 250V AC- -16(4)A; 400V AC- -10(4)A
KI. 1-2: 250V AC- -8(4)A; 400V AC- -4(2)A
Gehäuse: Maße ca. 112 x 145 x 68 mm (b x h x t)
Befestigung Wandmontage
Schutzart IP 54
Schutzklasse I nach EN 60730-1
Gewicht ca. 310 g
Energie-Klasse I = 1%
(nach EU 811/2013, 812/2013, 813/2013, 814/2013)
5.1. Anschlussbild

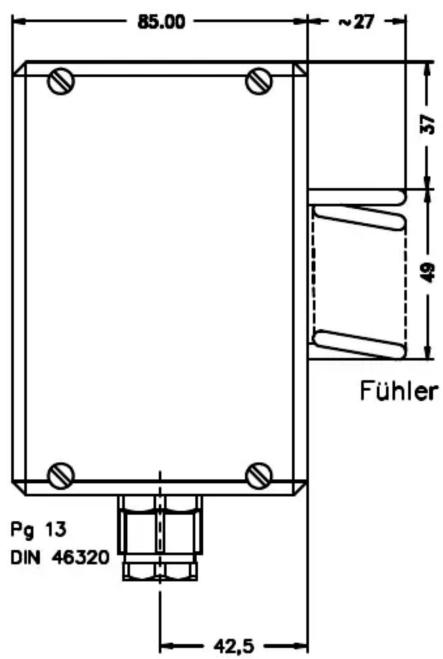

6. Maße




Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Bitte nur in speziellen Einrichtungen für Elektronikschrott entsorgen. Erkundigen Sie sich bei den örtlichen Behörden zur Recycling Beratung.
Änderungen vorbehalten
