Produkttyp	Heizkörperthermostat
Marke	Eberle
Modell	CFs 30 (Ondatherm)
Energieversorgung	Energieautark (ohne Batterien/Strom)
Einstellbereich	5 °C bis 30 °C
Skalenstufen	1 (≈10 °C), 2 (≈15 °C), 3 (≈20 °C), 4 (≈25 °C), 5 (≈30 °C)
Frostschutz	Ja (Stellung 1 = ≈10 °C, Stellung „zu“ = ≈5 °C)
Temperaturbegrenzung	Durch einsteckbare Drehanschläge möglich
Montage	Überwurfmutter für Standardventile
Funktionsprinzip	Flüssigkeitsausdehnung (kein Strom nötig)
Anzeige	Weiße Markierung auf schwarzem Gehäuse
Rastung	Hör- und fühlbare Einrastung (besonders bei Stellung 3)
Hersteller	EBERLE Controls GmbH, Klingenhofstraße 71, D-90411 Nürnberg

Häufig gestellte Fragen - CFs 30 Eberle

Wie stelle ich die gewünschte Raumtemperatur ein?

Drehen Sie das Handrad auf die gewünschte Zahl. Die Skala 1–5 entspricht ca. 10 °C bis 30 °C. Für eine genaue Einstellung nutzen Sie die weiße Markierung auf dem schwarzen Gehäuse.

Was bedeuten die Zahlen 1 bis 5 auf dem Handrad?

Die Zahlen stehen für ungefähre Raumtemperaturen: 1 = 10 °C, 2 = 15 °C, 3 = 20 °C (Normaltemperatur), 4 = 25 °C, 5 = 30 °C.

Wie kann ich Energie sparen mit dem Ondatherm Thermostat?

Nutzen Sie kostenlose Wärmequellen wie Sonnenstrahlung oder Backofen. Der Thermostat regelt die Heizung automatisch. Senken Sie nachts die Temperatur um 5 °C (5 Rastungen).

Wie schütze ich die Heizung vor Frost bei Abwesenheit?

Stellen Sie den Thermostat auf Stellung 1 (≈10 °C) oder ganz zu (≈5 °C). Dadurch öffnet das Ventil bei Frostgefahr und schützt die Anlage.

Wie lüfte ich richtig, ohne Energie zu verschwenden?

Lüften Sie kurz, aber häufig. Bei längerem Lüften drehen Sie den Thermostat auf Stellung 1 oder zu, damit er nicht gegen die kalte Luft anheizt.

Was tun, wenn die Raumtemperatur nicht erreicht wird?

Prüfen Sie, ob der Thermostat durch Vorhänge, Möbel oder Verkleidungen verdeckt wird. Staunende Wärme führt zu vorzeitigem Schließen des Ventils.

Kann ich den Einstellbereich des Thermostats begrenzen?

Ja, stecken Sie die mitgelieferten Drehanschläge in die entsprechenden Schlitze auf der Rückseite. So lässt sich z. B. der Bereich auf 10–21 °C eingrenzen.

Wie montiere ich den Thermostat am Heizkörperventil?

Drehen Sie den Thermostat voll auf (zur Montagehilfe). Schrauben Sie die Überwurfmutter fest. Achten Sie darauf, dass die Beschriftung und die weiße Markierung nach oben zeigen.

Wie funktioniert der Thermostat ohne Strom?

Im Inneren befindet sich ein Flüssigkeitsausdehnungsgefäß. Bei steigender Temperatur dehnt sich die Flüssigkeit aus und schließt das Ventil. Bei Kälte zieht sie sich zusammen und öffnet es.

Warum wird der Heizkörper nur teilweise warm?

Eine teilweise Erwärmung ist normal und ein Zeichen für präzise Regelung. Der Thermostat führt nur die nötige Wassermenge zu, um die Wunschtemperatur zu halten.

BEDIENUNGSANLEITUNG CFs 30 Eberle

Bedienungs- und Montageanleitung

Ondatherm Heizkörperthermostat

INHALTSVERZEICHNIS

Bedienung

Seite

1. So funktioniert Ondatherm....1
2. So stellen Sie Ondatherm-Thermostat ein.... 3
3. So bedienen Sie Ihren Ondatherm-Thermostat.... 5
4. So spart Ihr Ondatherm-Thermostat.... 7
5. So spart Ihr Ondatherm-Thermostat auch
   in der Nacht....8
6. So lüften Sie richtig...9
7. So schützt Ihr Ondatherm-Thermostat
   die Heizung vor Frostschäden....10
8. So wird guter Rat nicht teuer....11
9. So wird Ondatherm montiert....12
10. So ist der Ondatherm-Fühler richtig
    angeordnet....12
11. So läßt sich Ondathorn arretieren und die
12. So laist sich Ondathemf anreieren und die Baumtemperatur begrenzen....14

Montage

1. So funktioniert Ihr Ondatherm-Thermostat

Ondatherm-Thermostat regeln die Raumtemperatur automatisch und benötigen keine Energie. In jeden Ondatherm-Thermostat befindet sich ein Ausdehnungsgefäß, gefüllt mit einer Flüssigkeit, die sich bei steigenden Temperaturen ausdehnt und über einen Ventlistift mit Gummikegel den Heizwasserzulau von dem Heizkörper reduziert oder unterbricht. Bei fallender Raumtemperatur zieht sich diese Flüssigkeit zusammen, und der Heizwasserzulau wird wieder freigegeben. Bei diesem Vorgang kommt es darauf an, dass der Ondatherm-Thermostat genau die Heizwassermenge in den Heizkörper fließen lässt, die notwendig ist, um eine gleichbleibende Raumtemperatur zu erreichen.

Beachten Sie bitte:

Jede Raumtemperaturerhöhung um 1 Grad, die durch eine ungenaue Regelung Ihrer Heizanlage entsteht, belastet Ihre Heizkosten mit ca. 6%. Deshalb ist eine gradgenaue Temperatur-Regelung besonders wichtig!

Funktionsbeweis für eine gute Regelung Eine Teilerwärmung des Heizkörpers ist der beste Beweis dafür, dass Ondatherm präzise regelt und dem Heizkörper nur die Heizwassermenge zuführt, die für die gewünschte Raumtemperatur notwendig ist.

1. So stellen Sie Ondatherm – Thermostate ein

Jede Ondatherm-Thermostat lässt sich leicht und übersichtlich individuell auf Ihre Wunschtemperatur einstellen. Das Handrad ist mit den Zahlen 1-5 markiert. Jeder Zahlenwert steht für eine bestimmte Fühlertemperatur (Raumtemperatur am Fühler) (a Absch. A).

(5. ABB.A). Stellung 1 = ca. 10°C

Stellung 2 = ca. 15°C

Stellung 3 = ca. 20°C NORMAL TEMPERATUR

Stellung 4 = ca. 25°C

Stellung 5 = ca. 30°C

Bei Ondatherm rastet eine Spartaste in der

Normalstellung 3 ein. Durch Lastendruck lassen sich höhere Temperaturewerte einstellen.

sich höhere temperaturwerte einstellen. Die weiße Markierung auf dem schwarzen

Die weise Markierung auf dem schwarzen Thermostat-Gehäuse ermöglicht eine

gradgenaue Einstellung zwischen 5-30°C.

Bei dem Behördenmodell Ondatherm S lässt sich

erst durch Entnahme eines steckbaren

Drehanschlages (s. Seite 18) der Einstellbereich

auf 30°C erweitern.

Die horbare und fühlbare Einrastung erleichtert

eine genaue Temperaturwani (s. Abb. B)

Wir regeln die Wärme - Sie sparen Energie

EBERLE Controls GmbH

Klingenhofstraße 71

D-90411 Nürnberg

1. So bedienen Sie Ihre Ondatherm-Thermostat

Haben Sie Ihre Wunschtemperatur (zB Wohnzimmer 21°C) eingestellt, regelt Ondatherm die Temperatur automatisch. Selbstverständlich können Sie jederzeit Ihre Wunschtemperatur verändern.

Temperaturänderung

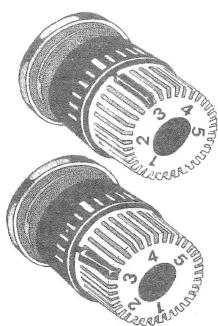

Wollen Sie die Raumtemperatur von 20°C auf 23°C erhöhen, drehen Sie das Ondatherm-Handrad 3 Striche höher.

Eine noch höhere Temperaturwahl, zB Stellung 4

oder 5, beschleunigt nicht wesentlich die

Erwärmungszeit, die der Heizkörper benötigt, um

die gewünschte Raumtemperatur zu erreichen, kostet aber teuere Heizenergie, weil Sie über

Köstet aber teuere Heizenergie, weil Sie überheizen.

Auch bei einer Temperatursenkung gilt:

Wunschtemperatur einstellen, den Rest regelt

Ondatherm.

4. So spart Ihr Ondatherm-Thermostat

Ondatherm überwacht ständig die von Ihnen

eingestellte Raumtemperatur gradgenau und

schließt das ventil, wenn Übertemperaturen auftreten.

Außer Ihrer kostenintensiven Heizung haben Sie

auch kostenlose Wärmequellen.

Bestimmt haben Sie schon hinter einer Fenster-

scheibe die wärmende Kraft der Sonne gespürt.

Oft spenden auch Backofen, Herdplatten, Beleuchtungsquellen. Kamin vew Wärms, die durch

tungsquellen, Kamlin usw. warme, die – durch Ondatherm Thermostate genutzt. Ihre Heizung

Ondathem-thermoste gehützt – ihre Heizung entlastet und sich somit günstig auf Ihren Energie-

haushalt auswirkt.

FREMDWÄRME GESCHENKT – HEIZKOSTEN

GESENKT!

5. So spart Ihr Ondatherm-

Thermostat auch in der Nacht

In der Nachtzeit lässt sich der Energieverbrauch Ihrer Heizung zusätzlich senken. Drehen Sie die Ondatherm-Thermostate um 5°C (5 Rastungen) oder, wenn sie sehr hoch eingestellt sind, auch um 10°C zurück. So sparen Sie Energie, und Ihr Haus ist morgens nicht ausgekühlt.

Bei Einsatz einer außentemperatur-abhängigen Heizungsregelung lässt sich die Heizwassertemperatur zentral absenken. Siehe S. 20 - 21.

8

Falsch

Richtig

6. So lüften Sie richtig

Dauerbelüftungen kosten Geld.

Lieber kürzer, aber häufiger das Fenster zu öffnen. Wollen Sie jedoch längere Zeit durchlüften, drehen Sie bitte den Ondatherm-Thermostaten in Stellung 1 oder zu, da dieser sonst versucht, die kühle einfließende Luft durch eine starke Heizkörperwärmung auszugleichen und Sie dadurch sozusagen „aus dem Fenster hinaus heizen“. In Räumen, die regelmäßig morgendlich gelüftet werden, drehen Sie Ondatherm bereits am Abend in die Stellung 1 oder zu. Erst nach beendigtem Lüftungsvorgang stellen Sie Ihre Wunschtemperatur ein.

11. So läßt sich Ondatherm arretieren und die Raumtemperatur begrenzen

Auf der Ondatherm-Rückseite befinden sich Drehanschlagschlitze entsprechend der Gradeinteilung von 5-30°C sowie ein Depot für Reserve-Drehanschläge.

Die Drehanschläge lassen sich mit spitzem Gegenstand aus den Einschubschlitzen ziehen (s. Abb.)

Wünschen Sie einen kleineren Temperatur-Einstellbereich bzw. eine Arretierung, so können Sie durch einstecken von Drehanschlägen die Temperaturwahl beschränken bzw. festellen. Wegen der Anschlagbreite ist der Drehanschlag jeweils um 1 Schlitz über bzw. unter dem gewünschten Wert einzustecken. S.Beispiel S. 19.

13

14

7. So schützt Ihr Ondatherm-Thermostat die Heizung von Frostschäden

Wenn Sie z. B. in den Wintermonaten, während Ihres Urlaubs Ihr Haus oder Ihre Wohnung nicht bewohnen, können Sie bei laufender Heizung beruhigt alle Ondatherm-Thermostat auf Raumtemperatur bei Stellung 1 am Fühler 10°C bzw. bei zugedrehtem Thermostat 5°C, öffnet der Thermostat den Heizwasserzulauf zu dem Heizkörper und schützt so Ihre Heizanlage vor teuren Frostschäden.

Sollte aus baulichen Gründen für andere wasserführende Einrichtungen Frostgefahr bestehen, ist die Temperaturdifferenz vom Ort des Heizkörper-Thermostaten zu diesen Einrichtungen zu berücksichtigen.

10

Beispiel

1. Der Einstellbereich soll zwischen 10 und 21°C begrenzt werden.

Der Thermostat ist auf einen mittleren Temperaturwert 15 oder 16°C einzustellen, die Drehanschläge stecken Sie in die Einschubschlitze 9 und 22°C.

1. Der Thermostat soll bei 20°C arretiert werden

Temperatur 20°C einstellen und die Drehanschläge in die Einschubschlitze 19 und 21°C stecken.

Durch Entfernen des Drehanschlages bei 27°C kann bei Ondatherm S der Einstellbereich auf 30°C erweitert werden.

8. So wird guter Rat nicht teuer

Das persönliche Wärmeempfinden eines Menschen variiert in einer bestimmten Bandbreite. D.h. Ihr Partner kann durchaus eine Temperatur von 21°C als angenehm empfinden, Ihnen ist es aber zu warm. Sie fühlen sich evtl. bei 19°C oder 20°C wohl. Aus diesem Grund sind folgende Temperaturwerte in der Zeichnung nur Richtwerte. Die für Sie angenehmsten Raumtemperaturen: haben Sie durch die gradweise Einrastung bei Ondatherm schnell herausgefunden.

9. So wird Ondatherm montiert

Ondatherm wird mit einer Überwurfmutter am Ventil fest-geschraubt. Der Schriftung „Ondatherm“ und die weiße Strichmarkierung müssen sichtbar sein, d.h. nach oben zeigen. Für die Montage ist der Thermostat voll aufzudre-hen (Méntagehilfe). Anschließend ist die Wunschtempe-ratur einzustellen.

10. So ist der Ondather- „Fühler" richtig angeordnet

Damit der Ondatherm-Thermostat gut und richtig regeln kann, muss er die Raumtemperatur auch richtig fühlen können; deshalb ist eine richtige Anordung der Ondatherm-Thermostate besonders wichtig.

Achten Sie darauf, dass der Ondatherm-Thermostat nicht durch lange Vorhänge, Gardinen, Heizkörperverkleidungen, Schränke etc. verdeckt ist, da sonst im Thermostat-Bereich ein Wärmestau entsteht, Ondatherm die Heizwasserzufuhr zu dem Heizkörper drosselt oder unterbindet. Die gewünschte Raumtemperatur wird somit nicht erreicht.

15
