Produkttyp	UV-Lichtmessgerät
Modell	LES 103UV
Marke	PCE Instruments
Messbereich	0 bis 20 mW/cm² (UVA/UVB)
Auflösung	0.01 mW/cm²
Genauigkeit	±5 % vom Messwert
Spektralbereich	320-400 nm (UVA), 280-320 nm (UVB)
Display	LCD mit Hintergrundbeleuchtung
Datenhaltefunktion	Ja
Automatische Abschaltung	Ja, nach 15 Minuten
Stromversorgung	9V Batterie (6F22)
Batterielebensdauer	Ca. 100 Stunden
Abmessungen	170 x 80 x 40 mm
Gewicht	250 g (mit Batterie)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	-10 °C bis 60 °C
Luftfeuchtigkeit	<80 % relative Feuchte, nicht kondensierend
Mitgeliefertes Zubehör	Tragetasche, Batterie, Anleitung
Wartung	Sensor mit weichem Tuch reinigen; Lösungsmittel vermeiden
Sicherheit	Nicht extremem UV aussetzen; Augenschutz verwenden
Ersatzteile	Batterie, Sensorabdeckung (vom Hersteller erhältlich)
Reparaturfähigkeit	Batteriewechsel durch Benutzer; andere Reparaturen durch Service-Center

Häufig gestellte Fragen - LES 103UV PCE Instruments

Wie schalte ich das PCE Instruments LES 103UV ein?

Drücken Sie den ON/OFF-Knopf auf der Vorderseite. Das LCD leuchtet auf.

Was ist der Messbereich des LES 103UV?

Es misst die UV-Intensität von 0 bis 20 mW/cm² im UVA- und UVB-Spektrum.

Wie wechsle ich die Batterie?

Öffnen Sie das Batteriefach auf der Rückseite, entfernen Sie die alte 9V-Batterie und legen Sie eine neue ein, beachten Sie die Polung.

Kann ich UVC mit diesem Gerät messen?

Nein, das LES 103UV ist nur für UVA (320-400 nm) und UVB (280-320 nm) ausgelegt.

Wie kalibriere ich das Messgerät?

Das Messgerät ist werkskalibriert. Für eine Neukalibrierung kontaktieren Sie PCE Instruments oder ein autorisiertes Service-Center.

Was macht der 'HOLD'-Knopf?

Drücken Sie HOLD, um den aktuellen Messwert auf dem Display einzufrieren. Drücken Sie erneut, um ihn freizugeben.

Ist die Display-Hintergrundbeleuchtung immer an?

Die Hintergrundbeleuchtung kann durch Drücken des BACKLIGHT-Knopfs ein-/ausgeschaltet werden. Sie schaltet sich nach 30 Sekunden automatisch aus, um Batterie zu sparen.

Was soll ich tun, wenn der Messwert instabil ist?

Stellen Sie sicher, dass der Sensor sauber und nicht blockiert ist. Vermeiden Sie Bewegungen des Messgeräts während der Messung. Wenn das Problem weiterhin besteht, kontaktieren Sie den Support.

Kann ich dieses Messgerät im Freien verwenden?

Ja, aber vermeiden Sie direkten Regen oder extreme Temperaturen. Der Betriebsbereich liegt bei 0 °C bis 50 °C.

Wie reinige ich den UV-Sensor?

Wischen Sie den Sensor vorsichtig mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

BEDIENUNGSANLEITUNG LES 103UV PCE Instruments

Bedienungsanleitung User Manual

PCE-LES 103 / PCE-LES 103UV | (UV) Stroboskop / (UV) Stroboscope

Letzte Änderung / last change: 19 June 2024 v1.3.1

Deutsch Inhaltsverzeichnis

1 Sicherheitsinformationen....1
2 Spezifikationen.... 2

2.1 Technische Spezifikationen.... 2
2.2 Lieferumfang 3
2.3 Zubehör 3

3 Systembeschreibung.... 3

3.1 Gerät.... 3
3.2 Anschlüsse....4
3.3 Display 5
3.4 Funktionstasten....6

4 Vorbereitung....6

4.1 Stromversorgung....6
5 Betrieb....7

5.1 Gerät ein-/ausschalten 7
5.2 Messen 8
5.3 Weitere Funktionen....11
5.4 Einstellungen (Settings) 15
5.5 Infomenü....21
5.6 Software....22

6 Kontakt....22

7 Entsorgung 22

English Contents

1 Safety notes....23
2 Specifications.... 24

1 Sicherheitsinformationen

Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes Personal erfolgen. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung.

- Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu gefährlichen Situationen kommen.

- Verwenden Sie das Messgerät nur, wenn die Umgebungsbedingungen (Temperatur, Luftfeuchte, ...) innerhalb der in den Spezifikationen angegebenen Grenzwerte liegen. Setzen Sie das Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aus.

- Setzen Sie das Gerät keinen Stößen oder starken Vibrationen aus.

- Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland GmbH vorgenommen werden.

- Benutzen Sie das Messgerät nie mit nassen Händen.

- Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden.

- Das Gerät sollte nur mit einem Tuch gereinigt werden. Verwenden Sie keine Scheuermittel oder lösungsmittelhaltige Reinigungsmittel.

- Das Gerät darf nur mit dem von der PCE Deutschland GmbH angebotenen Zubehör oder gleichwertigem Ersatz verwendet werden.

- Überprüfen Sie das Gehäuse des Messgerätes vor jedem Einsatz auf sichtbare Beschädigungen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht eingesetzt werden.

- Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden.

- Der in den Spezifikationen angegebene Messbereich darf unter keinen Umständen überschritten werden.

- Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des Gerätes und zu Verletzungen des Bedieners kommen.

Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden.

Sicherheitssymbole

Sicherheitsrelevante Hinweise, deren Nichtbeachtung zu Schäden am Gerät oder zu Verletzungen führen kann, sind zusätzlich mit einem Sicherheitssymbol gekennzeichnet.

Symbol		Bezeichnung / Beschreibung
		Warnung vor hellem LED-LichtNichtbeachtung kann zu Augenverletzungen führen.

2 Spezifikationen

2.1 Technische Spezifikationen

Spezifikation	PCE-LES 103	PCE-LES 103UV-365	PCE-LES 103UV-385
Lichtquelle	3 weiße Hochleistungs-LEDs	3 UVA Hochleistungs-LEDs	3 UVA Hochleistungs-LEDs
Lichtfarbe	Kaltweiß6.200 K	UV-Licht365 ... 370 nm	UV-Licht380 ... 390 nm
Lichtleistung	11730 lx @ 20 cm @ 1000 Hz, 1 %6160 lx @ 30 cm @ 1000 Hz, 1 %2650 lx @ 50 cm @ 1000 Hz, 1 %	TBA	635 μW/cm2@ 20 cm@ 1000 Hz, 1 %317 μW/cm2@ 30 cm@ 1000 Hz, 1 %115 μW/cm2@ 50 cm@ 1000 Hz, 1 %
Messbereich		60 ... 300.000 FPM1 ... 5.000 Hz
Auflösung		60 ... 9999,99 FPM: 0,01 FPM10.000 ... 300.000 FPM: 0,1 FPM1 ... 5000 Hz: 0,01 Hz
Genauigkeit		0,003 % der Einstellung oder ± 1 LSD0,01 % ... 1 % der Impulsdauer
Impulsweite		Auflösung: 0,01 %0,01 ° ... 3,60 ° von 360 °Auflösung: 0,01 °-360 ° ... 360 °
Phasenverschiebung		Auflösung: 1 °2,8" TFT LCD
Display		Wählbare automatische Abschaltung
Batterie		Lithium-Ionen Akku2200 mAh, 7,4 V
Ladezeit		ca. 2 h 30 min@ 5 V / 2 A
Betriebsdauer		ca. 4 h 30 min@ Blitzfrequenz 100 Hz, 1 %, Displayhelligkeit 70 %
Netzteil		Eingang: 100 ... 240 VAC, 50/60 Hz, Ausgang: 5 V/2 A
Umgebungs-bedingungen		Ladetemp.: 0 ... 45 °CBetriebstemp.: -20 ... 60 °CSpeichertemp.: -20 ... 60 °C (1 Mon.), -20 ... 45 °C (3 Mon.)35 ... 85 % r. F., nicht kondensierend
Abmessungen(L x B x H)		165 x 90 x 35 mm
Gewicht		284 g
Gehäuse		IP52

2.2 Lieferumfang

1 x PCE-LES 103 Handstroboskop
1 x USB-C Kabel
1 x Bedienungsanleitung
1 x Tragetasche

2.3 Zubehör

NET-USB-EU Ladegerät

3 Systembeschreibung

3.1 Gerät

1. Display
2. Tastatur
3. LED-Lichtquelle
4. USB-Ladeanschluss (USB-C)

3.2 Anschlüsse

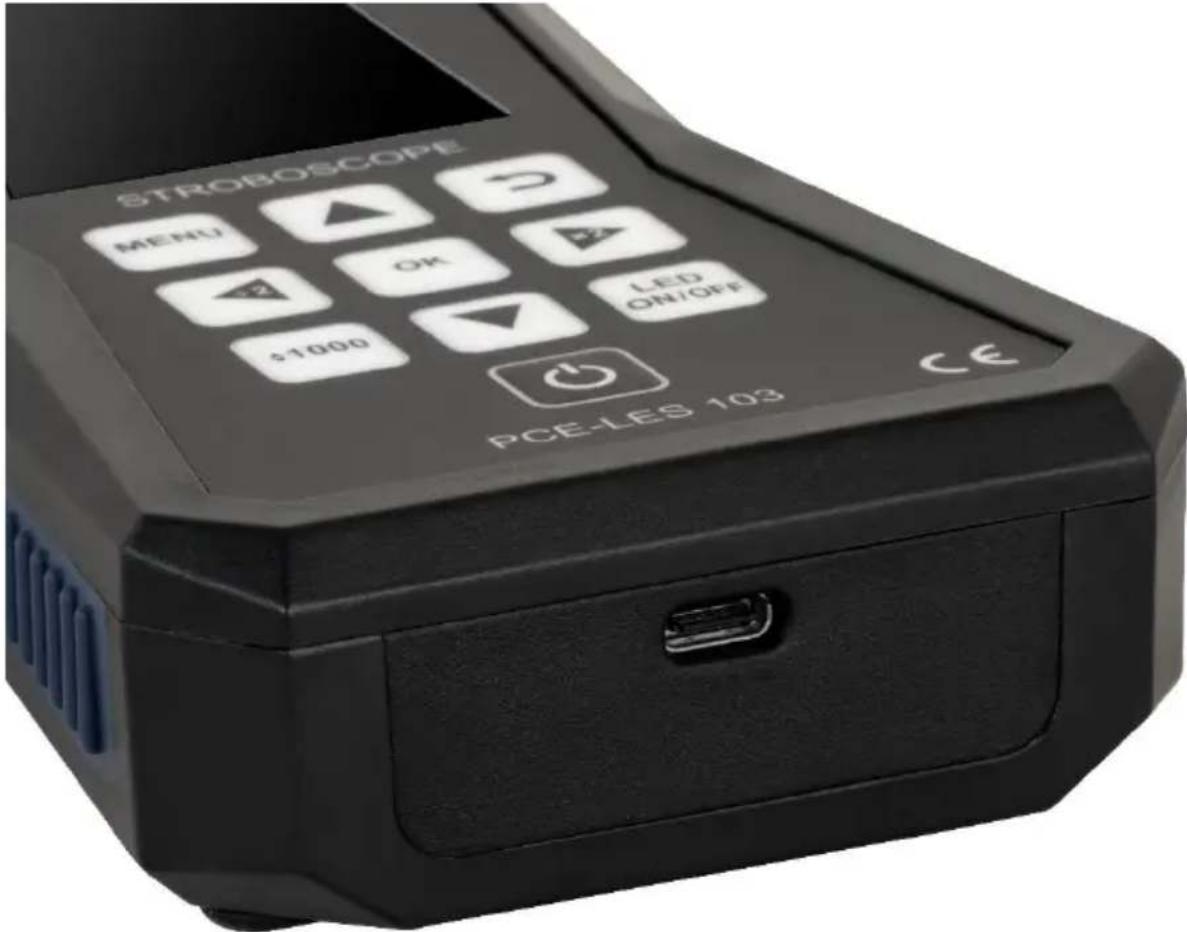

Abb. 1. USB-Ladeanschluss

An der Unterseite des Geräts befindet sich ein USB-C-Anschluss. Dieser Anschluss dient zum Aufladen des internen Akkus des Messgeräts und kann auch zum Aktualisieren der Firmware mit Hilfe unserer Update-Software verwendet werden, die hier heruntergeladen werden kann: https://www.pce-instruments.com/deutsch/download-win_4.htm

Hinweis: Das Stroboskop kann auch über eine Powerbank geladen bzw. betrieben werden

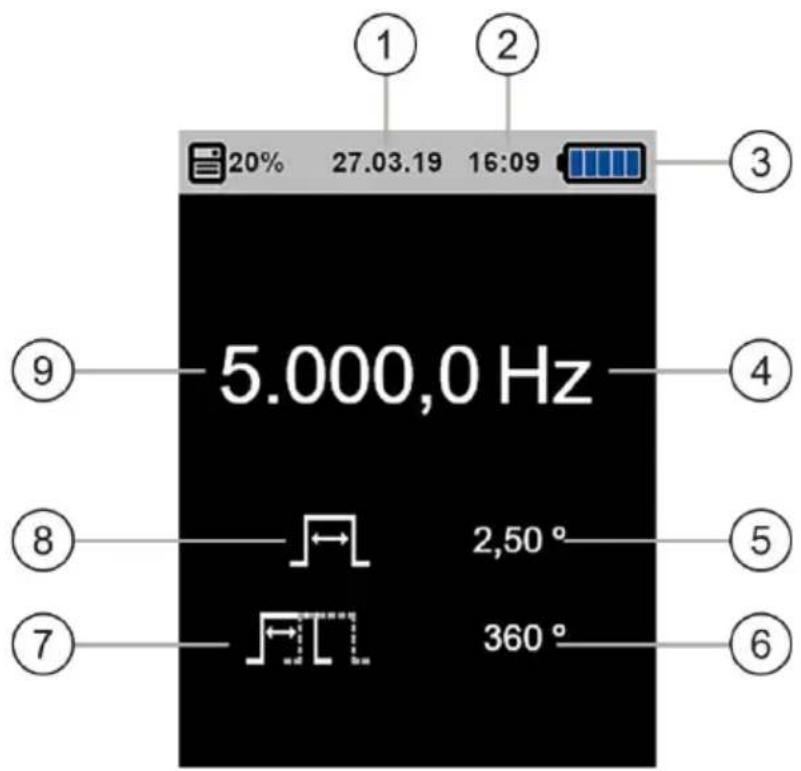

3.3 Display

1. Datum
2. Uhrzeit
3. Batteriestand
4. Einheit Blitzfrequenz
5. Wert Tastverhältnis
6. Wert Phasenverschiebung
7. Symbol Phasenverschiebung
8. Symbol Tastverhältnis
9. Wert Blitzfrequenz

3.4 Funktionstasten

TASTE	NAME	FUNKTION
	Ein/Aus	Ein-/Ausschalten des Geräts
	MENU	Wechseln in die Menüansicht
	OK	Einheit umstellen (Hz/FPM) / Auswahl im Menü bestätigen
	Zurück	Zurück zum vorherigen Menü
	Auf	Wert erhöhen / im Menü nach oben gehen
	Ab	Wert verringern / im Menü nach unten gehen
	Links - /2	Frequenzwert halbieren
	Rechts - x2	Frequenzwert verdoppeln
	Schnell	Feinjustierung des Frequenzwerts
	LED ON/OFF	Ein-/Ausschalten der LED

4 Vorbereitung

4.1 Stromversorgung

Das PCE-LES 103 / 103UV ist ein Handgerät, das durch einen 7,4 V 2400 mAh Lithium-Ionen-Akku versorgt wird, der bei ausreichender Ladung den Betrieb ohne Netzanschluss ermöglicht.

Wenn der Akku entladen ist, laden Sie ihn auf, indem Sie das optional erhältliche USB-Ladegerät ans 240-V-Wechselstromnetz und den USB-Stecker an den USB-Anschluss des Geräts anschließen. Das Ladegerät liefert einen stabilen 5-V-Gleichstromausgang, um den Akku im Gerät zu laden. Alternativ kann das Messgerät auch über den USB-Anschluss Ihres Computers aufgeladen werden.

Das Gerät kann während der Nutzung an die Stromversorgung angeschlossen sein, funktioniert aber auch ohne Anschluss, wenn der Akku geladen ist. In beiden Fällen ist die Bedienung gleich, wie in den nächsten Abschnitten dieser Bedienungsanleitung beschrieben.

5 Betrieb

5.1 Gerät ein-/ausschalten

Um das Gerät einzuschalten, halten Sie die Ein/Aus Taste ca. 2 Sekunden lang gedrückt. Zunächst sehen Sie den Startbildschirm (Abb. 2) und nach 2 Sekunden erscheint der Hauptbildschirm (Abb. 3) und das Gerät ist betriebsbereit.

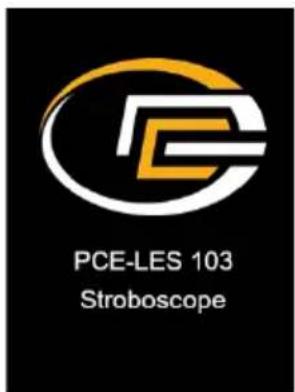

Abb. 2. Startbildschirm

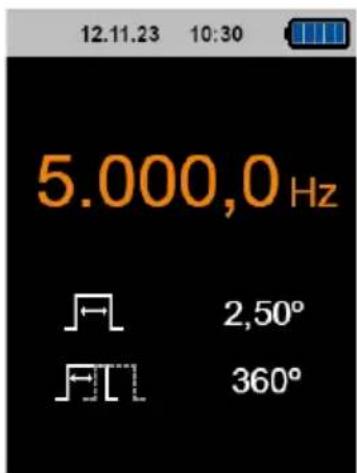

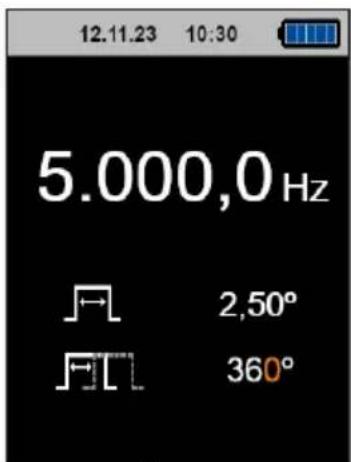

Abb. 3. Messbildschirm

Nach dem Einschalten lädt das Gerät die zuletzt eingestellten Werte wie den Frequenzwert, das Tastverhältnis und die Phasenverschiebung, die bei der letzten Nutzung gewählt wurden.

Um das Gerät auszuschalten, halten Sie die Ein/Aus Taste gedrückt. Während die Ein/Aus Taste gedrückt wird, erscheint ein Countdown. Sobald dieser 0 erreicht, schaltet sich das Gerät aus.

5.2 Messen

5.2.1 Ändern der Blitzeinheit

Wenn Sie sich im Hauptbildschirm des Geräts befinden, drücken Sie die OK-Taste, um die Blitzeinheit zu ändern. Sie können zwischen Hertz (Hz) und Blitzen pro Minute (FPM) wählen (Abb. 4).

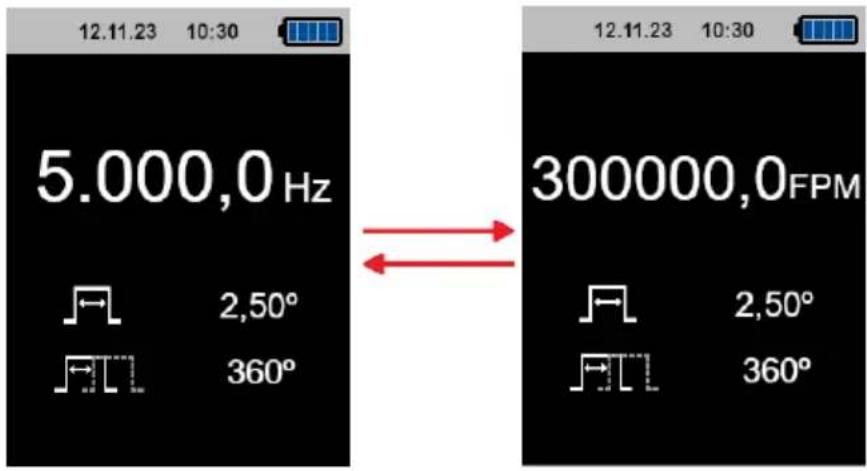

Abb. 4. Ändern der Blitzeinheit
Drücken Sie erneut die OK-Taste, um zur vorherigen Einheit zu wechseln.

5.2.2 Einstellen der Blitzfrequenz

Die Häufigkeit, zu der die Geräte-LEDs blinken, kann mit einer der folgenden Tasten eingestellt werden:

TASTE	AKTION
	Frequenz / FPM-Wert mit 2 multiplizieren
	Frequenz / FPM-Wert durch 2 teilen
	Ein einziger Tastendruck erhöht die Blitzfrequenz / FPM um 0,01 / Halten Sie die Taste gedrückt, um die Frequenz schneller zu erhöhen
	Ein einzelner Tastendruck verringert die Blitzfrequenz / FPM um 0,01 / Halten Sie die Taste gedrückt, um die Frequenz schneller zu verringern

5.2.3 Parameter-Feinjustierung im Schnellmodus

Sie können eine Feineinstellung der Frequenz vornehmen, indem Sie die Schnellwahltaste drücken. Wenn Sie die Schnellwahltaste drücken, wird der Modus zur Feinjustierung der Frequenz aktiviert. Eine Ziffer des Frequenzwerts wird in orange hervorgehoben, wie in Abbildung 5 dargestellt.

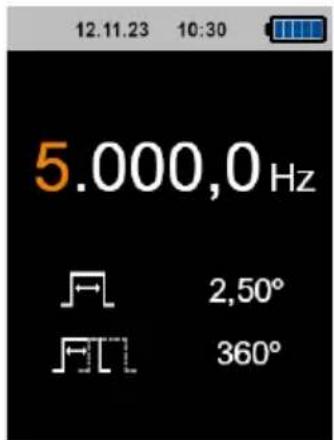

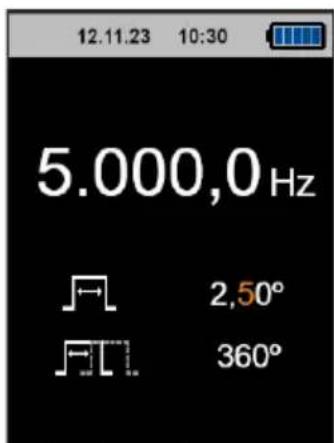

Abb. 5. Schnellmodus

Sie können dann die Pfeiltasten auf/ab drücken, um diese Ziffer um 1 zu erhöhen/verringern. Drücken Sie die Pfeiltasten rechts/links, um jede Ziffer des Wertes durchzugehen und diese nacheinander anzupassen. Wenn Sie den gewünschten Wert eingegeben haben, drücken Sie die OK-Taste und das Gerät wird auf die eingegebene Frequenz eingestellt. Nach Betätigung der OK-Taste kann der nächste Parameter (Tastverhältnis) nach dem gleichen Verfahren wie bei der Frequenz geändert werden.

Abb. 6. Schnellmodus – Änderung Tastverhältnis

Sie können das Tastverhältnis jetzt ändern, indem Sie die Pfeiltasten auf/ab drücken, um die einzelnen Ziffern zu erhöhen/verringern und die Pfeiltasten rechts/links verwenden, um zu den anderen Ziffern zu navigieren. Drücken Sie OK, um den eingegebenen Wert für das Tastverhältnis zu bestätigen oder drücken Sie Zurück, um in den Frequenzänderungsmodus zurückzukehren. Wenn Sie auf OK drücken, kann der nächste Parameter (Phasenverschiebung) auf die gleiche Weise geändert werden wie die beiden vorherigen Parameter.

Abb. 7. Schnellmodus – Änderung Phasenverschiebung

Die Phasenverschiebung kann wie das Tastverhältnis und die Frequenz geändert werden. Verwenden Sie die Pfeiltasten auf/ab, um die Ziffer zu erhöhen/verringern und die Pfeiltasten links/rechts, um zu den anderen Ziffern innerhalb des Parameters zu navigieren. Sie können auf OK drücken, um die eingegebene Phasenverschiebung zu bestätigen, so dass das Gerät zum Hauptbildschirm zurückkehrt, oder auf Zurück, um in den Modus zur Änderung des Tastverhältnisses zu wechseln.

5.2.4 Ein-/Ausschalten der LEDs

Sie können die LEDs von jedem Menü/Bildschirm aus aktivieren/deaktivieren, indem Sie die Taste LED ON/OFF drücken. Wenn sich das Gerät im Hauptbildschirm befindet, wechselt die Farbe der Frequenzanzeige von weiß (LEDs aus) zu orange (LEDs an), wenn die LED ON/OFF-Taste gedrückt wird.

Abb. 8. Hauptbildschirm - LEDs ein

Achtung: Vermeiden Sie direkten Sichtkontakt mit dem LED Licht! Blicken Sie die Leuchtdioden währen diese eingeschaltet sind.

5.3 Weitere Funktionen

5.3.1 Menüübersicht (Menu)

Sie können das Hauptmenü (Menu) über den Hauptbildschirm aufrufen, indem Sie die Taste MENU drücken. Auf dem Hauptmenü-Bildschirm werden die verschiedenen Menüs angezeigt, auf die Sie zugreifen können (Abbildung 9).

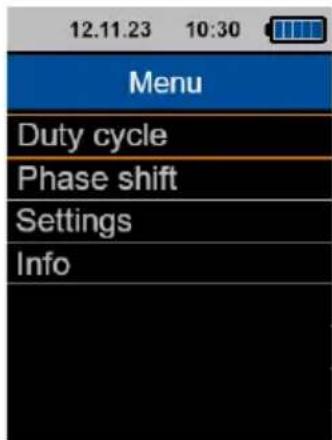

Abb. 9.Hauptmenü

• Menü „Tastverhältnis" (duty cycle): In diesem Menü können Sie die Parameter für das Tastverhältnis ändern.
• Menü „Phasenverschiebung" (phase shift): In diesem Menü können Sie die Parameter für die Phasenverschiebung ändern.
• Menü „Einstellungen" (settings): In diesem Menü können Sie verschiedene Einstellungen für den Betrieb des Geräts ändern, z. B. Abschaltautomatik, Sprache, Bildschirmhelligkeit, Einheiten, Ton usw.
• Menü „Info“: In diesem Menü werden Informationen über die Geräteversion und PCE Instruments angezeigt.

Sie können ein beliebiges Menü mit den Pfeiltasten auf/ab auswählen. Das ausgewählte Menü wird durch einen orangen Rahmen hervorgehoben. Sobald das gewünschte Menü ausgewählt ist, können Sie auf OK drücken, um es zu öffnen. Um zum Hauptbildschirm zurückzukehren, drücken Sie die Taste Zurück oder die Schnellwahltaste.

5.3.2 Menü Tastverhältnis (Duty Cycle)

Das Menü Tastverhältnis (Duty Cycle) kann vom Hauptmenü aus aufgerufen werden, indem Sie es mit den Pfeiltasten auf/ab auswählen und die OK-Taste drücken, sobald Sie „Tastverhältnis" ausgewählt haben. Um zum Hauptmenü zurückzukehren, drücken Sie die Taste Zurück. Drücken Sie die Schnellwahltaste, um zum Hauptbildschirm zurückzukehren.

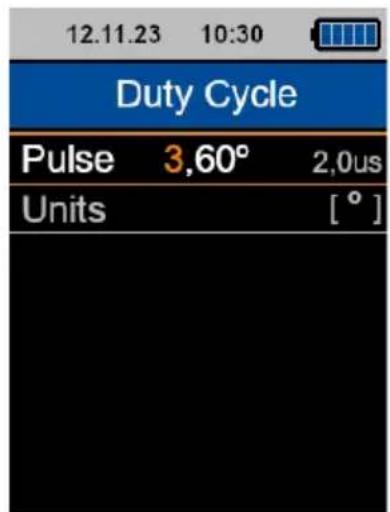

Abb. 10. Menü Tastverhältnis

Im Menü Tastverhältnis können Sie den Wert und die Einheiten des Tastverhältnisses einstellen. Um den Wert des Tastverhältnisses einzustellen, wählen Sie „Puls“ mit den Pfeiltasten auf/ab und drücken Sie OK. Nach dem Drücken der OK-Taste kann die Zahl Ziffer für Ziffer geändert werden.

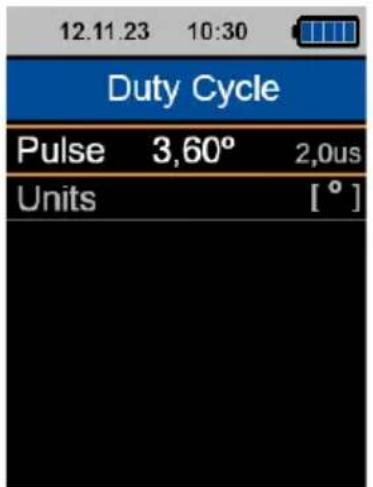

Abb. 11. Tastverhältnis – Wert anpassen

Um die markierte Ziffer zu erhöhen/verringern, verwenden Sie die Pfeiltasten auf/ab und um zur nächsten/vorherigen Ziffer zu gelangen, verwenden Sie die Pfeiltasten rechts/links. Wenn Sie den gewünschten Wert eingegeben haben, drücken Sie die OK-Taste und der blinkende Tastverhältniswert wird eingestellt. Eine längere Blitzdauer erhöht die Lichtintensität des Blitzes.

Um die Einheit des Tastverhältnisses zu ändern, wählen Sie mit den Pfeiltasten auf/ab „Einheiten“. Sobald die Zeile hervorgehoben ist, drücken Sie OK und ein Untermenü wird angezeigt.

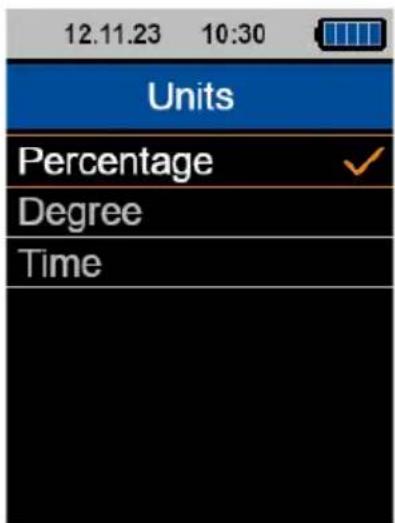

Abb. 12. Tastverhältnis - Einheiten

Ein oranges Häkchen befindet sich neben der Einheit des Tastverhältnisses, die das Gerät gerade verwendet. Wählen Sie mit den Pfeiltasten auf/ab die gewünschte Einheit (Prozentsatz, Grad oder Zeit) und drücken Sie OK, um die Einheit einzustellen.

Durch Drücken der Taste Zurück können Sie zum Menü Tastverhältnis zurückkehren. Um direkt zum Hauptbildschirm zu gelangen, drücken Sie die Schnellwahltaste.

5.3.3 Menü Phasenverschiebung (Phase Shift)

Das Phasenverschiebungsmenü (Phase Shift) kann vom Hauptmenü aus aufgerufen werden, indem Sie es mit den Pfeiltasten auf/ab auswählen und die OK-Taste drücken, sobald „Phasenverschiebung“ ausgewählt wurde. Um zum Hauptmenü zurückzukehren, drücken Sie die Zurück-Taste. Drücken Sie die Schnellwahltaste, um zum Hauptbildschirm zurückzukehren.

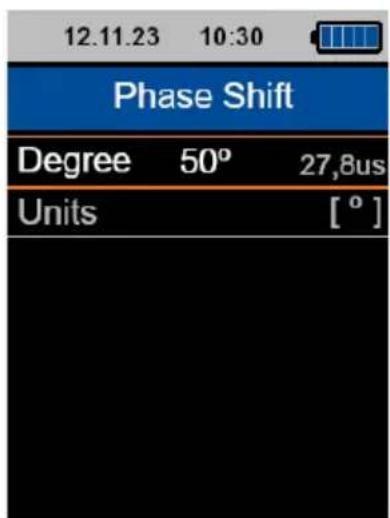

Abb. 13. Menü Phasenverschiebung

Im Phasenverschiebungsmenü können Sie den Wert der Phasenverschiebung und die Einheit der Phasenverschiebung einstellen. Um den Phasenverschiebungswert einzustellen, wählen Sie mit den Pfeiltasten auf/ab „Grad“ und drücken Sie OK. Nach Drücken der OK-Taste kann die Zahl Ziffer für Ziffer geändert werden.

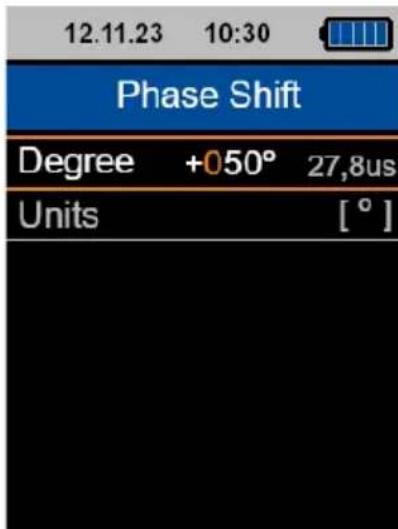

Abb 14. Menü Phasenverschiebung – Wert anpassen

Um die hervorgehobene Ziffer zu erhöhen/verringern, verwenden Sie die Pfeiltasten auf/ab und um zur nächsten/vorherigen Ziffer zu gelangen, verwenden Sie die Pfeiltasten rechts/links. Sobald Sie den gewünschten Wert eingegeben haben, drücken Sie OK und der blinkende Phasenverschiebungswert wird eingestellt.

Die Einstellung der Phasenverschiebung ermöglicht es, den Blitz zeitlich zu „verschieben“, ohne die Zeit zwischen den Blitzen zu verändern.

Abb. 15. Erklärung Phasenverschiebung

Um die Einheit der Phasenverschiebung zu ändern, wählen Sie mit den Pfeiltasten auf/ab „Einheiten“. Sobald die Zeile hervorgehoben ist, drücken Sie OK und ein Untermenü wird angezeigt.

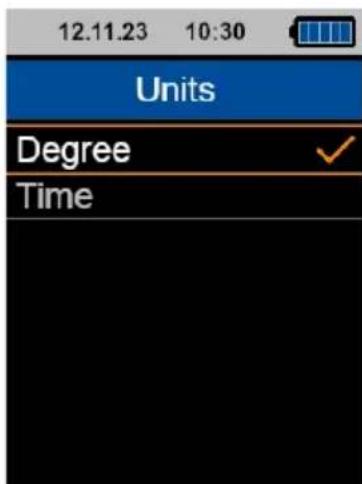

Abb 16. Phasenverschiebung - Einheiten

Ein oranges Häkchen befindet sich neben der Phasenverschiebungseinheit, die das Gerät im Moment verwendet. Verwenden Sie die Pfeiltasten auf/ab, um die gewünschte Einheit (Grad oder Zeit) auszuwählen, und drücken Sie OK, um die Einheit einzustellen.

Sie können zum Phasenverschiebungsmenü zurückkehren, indem Sie die Taste Zurück drücken. Um direkt zum Hauptbildschirm zu gelangen, drücken Sie die Schnellwahltaste.

5.4 Einstellungen (Settings)

Das Einstellungsmenü (Settings) kann vom Hauptmenü aus aufgerufen werden, indem Sie es mit den Pfeiltasten auf/ab auswählen und die OK-Taste drücken, sobald Sie „Einstellungen“ ausgewählt haben. Um zum Hauptmenü zurückzukehren, drücken Sie die Zurück-Taste. Drücken Sie die Schnellwahltaste, um zum Hauptbildschirm zurückzukehren.

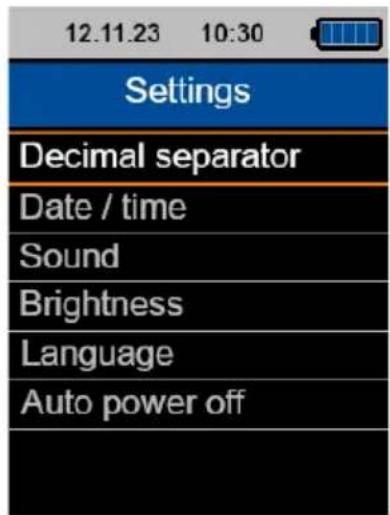

Abb. 17. Einstellungsmenü

5.4.1 Menü Dezimaltrennzeichen (Decimal separator)

Das Dezimaltrennzeichen-Menü (Decimal separator) kann vom Einstellungsmenü aus aufgerufen werden, indem Sie es mit den Pfeiltasten auf/ab auswählen und die OK-Taste drücken, sobald Sie „Dezimaltrennzeichen“ ausgewählt haben. Um zum Einstellungsmenü zurückzukehren, drücken Sie die Zurück-Taste. Drücken Sie die Schnellwahltaste, um zum Hauptbildschirm zurückzukehren.

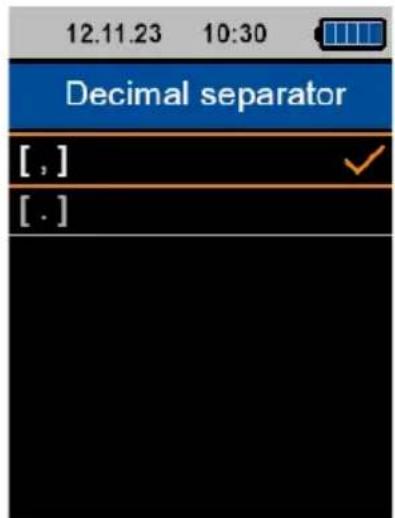

Abb. 18. Menü Dezimaltrennzeichen

Im Menü Dezimaltrennzeichen können Sie das verwendete Dezimaltrennzeichen (Komma oder Punkt) auswählen. Ein oranges Häkchen befindet sich neben dem derzeit verwendeten Trennzeichen. Um es zu ändern, wählen Sie das gewünschte Trennzeichen mit den Pfeiltasten auf/ab aus und drücken Sie OK, um es zu bestätigen.

5.4.2 Menü Zeit / Datum (Date / Time)

Das Menü Zeit / Datum (Date / Time) kann vom Einstellungsmenü aus aufgerufen werden, indem Sie es mit den Pfeiltasten auf/ab auswählen und die OK Taste drücken, sobald „Zeit / Datum" ausgewählt wurde. Um zurück zum Einstellungsmenü zu gelangen, können Sie die Taste Zurück drücken. Drücken Sie die Schnellwahltaste, um zum Hauptbildschirm zurückzukehren.

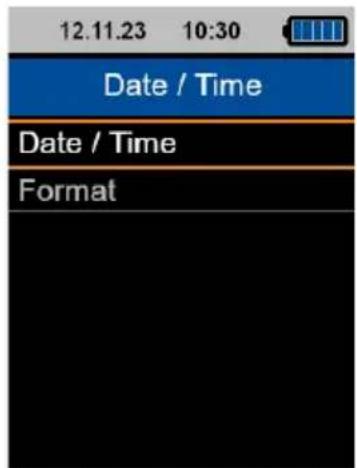

Abb. 19. Menü Zeit / Datum

Im Menü Zeit / Datum können Sie die Datums- und Uhrzeiteinstellungen des Geräts ändern und das Format auswählen, das das Gerät zur Anzeige des Datums im oberen Bereich des Bildschirms verwenden soll.

Um die Datums- und Uhrzeiteinstellung zu ändern, wählen Sie „Zeit / Datum" mit den Pfeiltasten auf/ab und drücken Sie die OK-Taste, um das Untermenü aufzurufen.

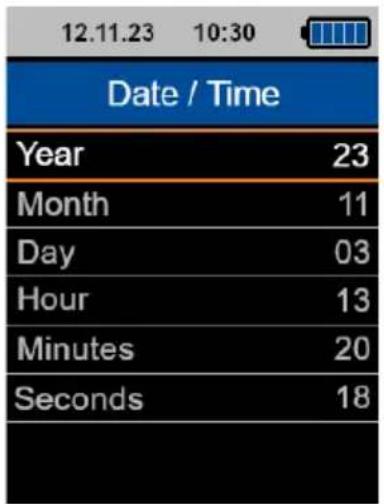

Abb. 20. Untermenü Zeit / Datum

In diesem Untermenü können Sie Jahr, Monat, Tag, Stunde, Minuten und Sekunden einstellen. Um den einzustellenden Parameter auszuwählen, verwenden Sie die Pfeiltasten auf/ab. Sobald der einzustellende Parameter orange markiert ist, drücken Sie die OK-Taste und das Gerät wechselt in den Zahlenänderungsmodus.

Verwenden Sie die Pfeiltasten auf/ab, um die Zahl einzustellen und die Tasten rechts/links, um zur nächsten/vorherigen Ziffer der Zahl zu wechseln. Nach der Einstellung drücken Sie OK und der Wert wird im Gerät gespeichert. Wiederholen Sie diesen Vorgang, um einen anderen der im Menü Zeit / Datum verfügbaren Parameter zu ändern.

Um zum Menü Zeit / Datum zurückzukehren, drücken Sie die Taste Zurück. Drücken Sie die Schnellwahltaste, um zum Hauptbildschirm zurückzukehren.

Um das Format zu ändern, in dem das Gerät das Datum im oberen Bereich des Bildschirms anzeigt, wählen Sie "Format" mit den Pfeiltasten auf/ab aus und drücken Sie anschließend OK, um das Menü für die Formateinstellung aufzurufen.

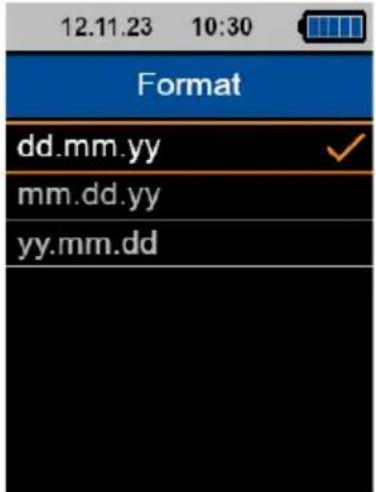

Abb. 21. Datums- und Zeitformat

Hier können Sie eines der folgenden Datumsformate auswählen: tt.mm.jj / mm.tt.jj / jj.mm.tt. Ein oranges Häkchen befindet sich neben dem aktuell vom Gerät verwendeten Format. Verwenden Sie die Pfeiltasten auf/ab, um das gewünschte Format auszuwählen und drücken Sie OK, sobald das gewünschte Format orange markiert ist. Damit ist das Datumsformat für das Gerät eingestellt.

Um zum Menü Datum / Uhrzeit zurückzukehren, drücken Sie die Taste Zurück. Drücken Sie die Schnellwahltaste, um zum Hauptbildschirm zurückzukehren.

Das Menü Ton (Sound) kann über das Menü Einstellungen (Settings) aufgerufen werden, indem Sie es mit den Pfeiltasten auf/ab auswählen und die Taste OK drücken, sobald Sie "Ton" ausgewählt haben. Um zum Einstellungsmenü zurückzukehren, drücken Sie die Zurück-Taste. Drücken Sie die Schnellwahltaste, um zum Hauptbildschirm zurückzukehren.

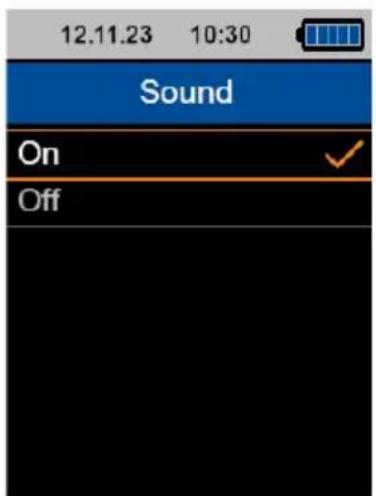

Figure 22. Menü Ton

Im Menü Ton können Sie den Signalton beim Drücken einer Taste aktivieren/deaktivieren. Ein oranges Häkchen befindet sich neben der aktuell ausgewählten Option. Um die Toneinstellung zu ändern, verwenden Sie die Pfeiltasten auf bzw. ab, um Ein oder Aus zu wählen. Sobald die gewünschte Option orange markiert ist, drücken Sie auf OK und das Gerät speichert die Einstellung.

5.4.4 Menü Helligkeit (Brightness)

Das Menü Helligkeit (Brightness) kann über das Einstellungsmenü aufgerufen werden, indem Sie es mit den Pfeiltasten auf/ab auswählen und die OK-Taste drücken, sobald Sie "Helligkeit" ausgewählt haben. Um zum Einstellungsmenü zurückzukehren, drücken Sie die Zurück-Taste. Drücken Sie die Schnellwahltaste, um zum Hauptbildschirm zurückzukehren.

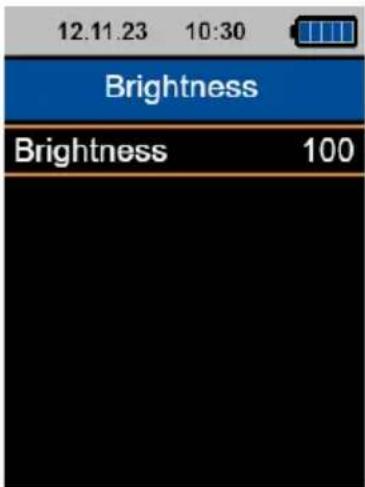

Abb. 23. Menü Helligkeit

Im Menü Helligkeit können Sie die TFT-Helligkeit einstellen. Drücken Sie die OK-Taste und verwenden Sie dann die Pfeiltasten auf/ab, um die TFT-Helligkeit in Schritten von 10 % zu erhöhen/verringern. Sobald Sie den gewünschten Wert ausgewählt haben, drücken Sie OK, um den Wert zu speichern. Die TFT-Helligkeit ändert sich jedes Mal, wenn Sie die Pfeiltaste auf bzw. ab drücken.

5.4.5 Menü Sprache (Language)

Das Menü Sprache (Language) kann vom Einstellungsmenü aus aufgerufen werden, indem Sie es mit den Pfeiltasten auf/ab auswählen und die OK Taste drücken, sobald Sie „Sprache“ ausgewählt haben. Um zum Einstellungsmenü zurückzukehren, drücken Sie die Zurück-Taste. Drücken Sie die Schnelltaste, um zum Hauptbildschirm zurückzukehren.

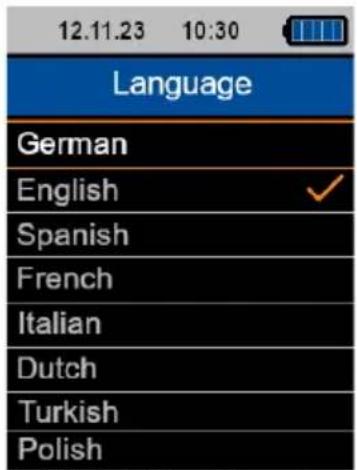

Abb. 24. Menü Sprache

Ein oranges Häkchen zeigt an, welche Menüsprache gerade ausgewählt ist. Um die gewünschte Sprache auszuwählen, verwenden Sie die Pfeiltasten auf/ab, um sie orange zu markieren. Sobald sie markiert ist, drücken Sie auf OK, um die Gerätesprache in die ausgewählte Sprache zu ändern.

5.4.6 Menü Abschaltautomatik (Auto Power Off)

Das Menü Abschaltautomatik (Auto Power Off) kann vom Einstellungsmenü aus aufgerufen werden, indem Sie es mit den Pfeiltasten auf/ab auswählen und die OK Taste drücken, sobald Sie „Abschaltautomatik" ausgewählt haben. Um zum Einstellungsmenü zurückzukehren, drücken Sie die Zurück-Taste. Drücken Sie die Schnellwahltaste, um zum Hauptbildschirm zurückzukehren.

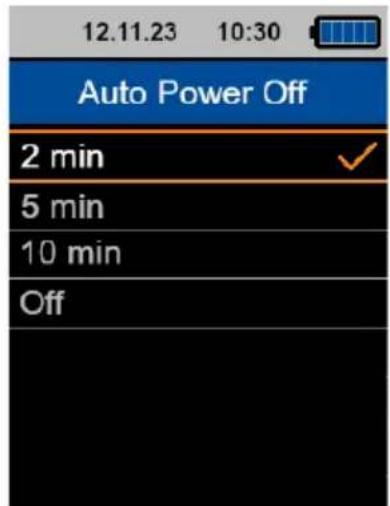

Abb. 25. Menü Abschaltautomatik

Im Menü Abschaltautomatik können Sie eine Zeit festlegen, nach der sich das Gerät automatisch ausschaltet. Sie können zwischen 2 Minuten, 5 Minuten, 10 Minuten oder Aus wählen. Neben der aktuell ausgewählten Option ist ein oranges Häkchen zu sehen. Verwenden Sie die Pfeiltasten auf/ab, um die gewünschte Option auszuwählen und drücken Sie, sobald diese orange hervorgehoben ist, die OK-Taste, um Ihre Auswahl im Gerät zu speichern.

5.4.7 Menü LCD Abschaltzeit (Auto Display Off)

Das Menü LCD Abschaltzeit (Auto Display Off) kann vom Einstellungsmenü aus aufgerufen werden, indem Sie es mit den Pfeiltasten auf/ab auswählen und die OK-Taste drücken, sobald Sie „LCD Abschaltzeit" ausgewählt haben. Um zum Einstellungsmenü zurückzukehren, drücken Sie die Zurück-Taste. Drücken Sie die Schnellwahltaste, um zum Hauptbildschirm zurückzukehren.

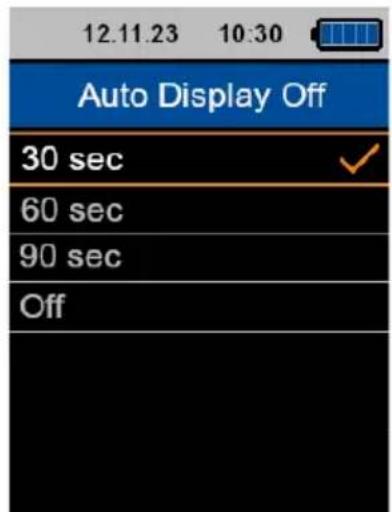

Abb. 26. Menü LCD Abschaltzeit

Im Menü LCD Abschaltzeit können Sie eine Zeitspanne auswählen, nach der das Gerät die TFT-Helligkeit reduziert, um seine Lebensdauer durch Verringerung des Stromverbrauchs zu verlängern. Sie können 30 Sekunden, 60 Sekunden, 90 Sekunden oder Aus wählen. Neben der aktuell ausgewählten Option ist ein oranges Häkchen zu sehen. Verwenden Sie die Pfeiltasten auf/ab, um die gewünschte Option auszuwählen. Sobald diese orange markiert ist, drücken Sie die OK-Taste, um die Auswahl zu bestätigen und zu speichern.

5.5 Infomenü

Das Menü Info kann vom Hauptmenü aus aufgerufen werden, indem Sie es mit den Pfeiltasten auf/ab auswählen und die OK Taste drücken, sobald Sie "Info" ausgewählt haben. Um zum Hauptmenü zurückzukehren, drücken Sie die Zurück-Taste. Drücken Sie die Schnellwahltaste, um wieder zum Hauptbildschirm zu gelangen.

Das Menü Info zeigt den Gerätenamen, die Firmware-Version und die Kontaktdaten von PCE Instruments an.

5.6 Software

Eine Update-Software ist hier verfügbar: https://www.pce-instruments.com/deutsch/download-win_4.htm. Damit können Sie die Firmware des Geräts aktualisieren, falls eine neue Version herauskommt. Schließen Sie dazu das Gerät über USB an einen PC an, auf dem die Software läuft und schalten Sie das Gerät im Start-/Aktualisierungsmodus ein. Das heißt, wenn das Gerät im Normalbetrieb eingeschaltet ist, drücken Sie gleichzeitig die Ein/Aus- und die MENU-Taste. Lassen Sie dann erst die Ein/Aus-Taste und dann die MENU-Taste los. Das Gerät läuft dann im Startmodus, so dass die Firmware es finden kann und die Firmware mit einer von PCE Instruments bereitgestellten .hex-Datei aktualisiert werden kann.

6 Kontakt

Bei Fragen, Anregungen oder auch technischen Problemen stehen wir Ihnen gerne zur Verfügung. Die entsprechenden Kontaktinformationen finden Sie am Ende dieser Bedienungsanleitung.

7 Entsorgung

HINWEIS nach der Batterieverordnung (BattV)

Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden.

Annahmestelle nach BattV:

PCE Deutschland GmbH

Im Langel 26

59872 Meschede

Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben.

WEEE-Reg.-N0DE69278128

Alle PCE-Produkte sind CE und RoHs zugelassen.

1 Safety notes

Deutschland France España

Tel.: [phone] Téléphone: [phone] Tel.: [phone]

www.pce-instruments.com/deutsch

www.pce-instruments.com/french

[e-mail]

www.pce-instruments.com/espanol

United Kingdom

PCE Instruments UK Ltd

Trafford House

Tel.: [phone]

[e-mail]

www.pce-instruments.com/dansk

User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com
