| Produkttyp | Universelle Wandhalterung |
| Marke | K&M |
| Modell | 24350 |
| Abmessungen (B x T x H) | 69 x 69 x 211 mm |
| Gewicht | 0,435 kg |
| Tragfähigkeit | 1,5 kg |
| Material | Stahl, pulverbeschichtet; Druckgussgelenk; Stahlbeschläge |
| Farbe | Schwarz |
| Befestigungsgewinde | 3/8" oder 5/8" (mit Adapter) |
| Drehung | 360° über Universalgelenk |
| Neigung | Bis zu 90°, stufenlos einstellbar |
| Befestigungslöcher | 3 Löcher zur Oberflächenbefestigung |
| Verpackungsabmessungen (B x T x H) | 75 x 75 x 229 mm |
| Reinigung | Mit leicht feuchtem Tuch reinigen; chlorhaltige oder scheuernde Mittel vermeiden |
| Wartung | Regelmäßig Schraubverbindungen auf festen Sitz prüfen |
| Sicherheit | Quetschgefahr; sichere Montage erforderlich; Klemmschraube nicht ohne Halten des Geräts lösen |
| Garantie | Keine Garantie bei unsachgemäßem Gebrauch, Veränderung oder natürlichem Verschleiß |
| Bestimmungsgemäße Verwendung | Für Geräte mit 3/8"- oder 5/8"-Gewinde, bis 1,5 kg |
| Vorhersehbarer Fehlgebrauch | Lösen der Klemmschraube ohne Halten des Geräts |
| Reparatur | Nur durch qualifiziertes Personal; Ersatzteile über die Herstellerwebsite erhältlich |
Häufig gestellte Fragen - 24350 K&M
Benutzerfragen zu 24350 K&M
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch 24350 - K&M und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 24350 von der Marke K&M.
BEDIENUNGSANLEITUNG 24350 K&M
Bestimmungsgemäße Verwendung
Mit dem Universal-Wandhalter kann verschiedenes Equipment mit einem 3/8" oder 5/8" Gewinde aufgenommen werden. Durch das Kugelgelenk kann das montierte Equipment 360° gedreht und in jeder beliebigen Position geklemmt werden. Die Neigung ist stufenlos 90° einstellbar. Durch diese Verstellmöglichkeiten können spezielle Aufnahmetechniken oder Antennenpositionen realisiert werden. Die Montage kann an den verschiedensten Flächen erfolgen.
Vorhersehbare Fehlanwendung
Die Klemmschraube nicht öffnen, ohne das montierte Equipment festzuhalten.
Allgemeines
Es muss sichergestellt werden, dass der Universal-Wandhalter fest an dem zu montierenden Untergrund angebracht werden kann.
Der Untergrund muss ausreichend tragfähig sein und die zusätzlichen auftretenden Kräfte aufnehmen können.
Je nach Beschaffenheit des Untergrundes muss das richtige Befestigungsmittel gewählt werden.
▶ Auf eventuell verlaufende Rohr- oder Elektroleitungen achten.
▶ Die Montageanleitung der verwendeten Befestigungsmittel beachten.
Das zu montierende Equipment muss mit einem 3/8" oder 5/8" Gewinde ausgestattet sein. Bedienungsanleitung bzw. Montageanleitung des verwendeten Equipments beachten. Hier gilt es die maximale Einschraubgewindetiefe zu berücksichtigen. Ein zu weit eingeschraubtes Gewinde kann Schäden am Equipment verursachen.
Der Installateur muss körperlich und fachlich geeignet und mit den aktuell geltenden örtlichen/staatlichen Vorschriften vertraut sein.
▶ Durch Herabfallen der Universal-Wandhalterung können Personen und Sachschäden entstehen.
▶ Durch die Verstellmöglichkeit besteht Quetschgefahr zwischen den Bauteilen.
▶ Der Nutzer muss körperlich und fachlich geeignet sein.
▶ Die Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer aufzubewahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.
Gewährleistung
Keine Gewährleistung wird übernommen für Schäden, die entstanden sind durch:
Nichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und Montagehinweise.
▶ Ungeeignete oder nicht bestimmungsgemäße Verwendung.
▶ Fehlerhafte Installation bzw. Inbetriebnahme durch den Käufer oder Dritte.
▶ Natürliche Abnutzung.
▶ Nachlässiger Umgang.
▶ Unsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.
▶ Einwirkung von Teilen fremder Herkunft.
▶ Verwendung von nicht originalen Ersatzteilen.
Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne Genehmigung des Herstellers untersagt.
Technische Daten
| Material | Wandbefestigungsplatte, Klemmbolzen, Kugelgelenk:Stahl pulverbeschichtet, schwarzReduziergewinde 3/8" - 5/8": Stahl, verzinktGelenkkörper: Druckguss pulverbeschichtet, schwarzGewindestift: Stahl blankKlemmschraube: Stahl verzinkt, Kunststoff schwarz |
| Tragfähigkeit 1,5 kg | |
| Maße (B) 69 x (T) 69 x (H) 211 mm; Aufnahmegewinde 3/8" oder 5/8" | |
| Verpackung (B) 75 x (T) 75 x (H) 229 mm | |
| Gewicht 0,435 kg | |
Montage
1.) Auspacken und Artikel auf Beschädigungen und Vollständigkeit prüfen.
!Durch die Verstellmöglichkeit besteht Quetschgefahr zwischen den Bauteilen! !Durch die Lage der Universal-Wandhalterung besteht eine Gefahr durch herabfallende Teile!
Der Universal-Wandhalter ist vollständig montiert. Wandhalter installieren
Es müssen alle drei Bohrungen des Wandhalters für die Befestigung genutzt werden. Ein geeignetes Befestigungsmittel muss nach der Untergrundbeschaffenheit ausgewählt werden.
Wandhalter an dem Untergrund ausrichten und die drei Befestigungslöcher an ihm kennzeichnen. Bohrungen entsprechend dem gewählten Befestigungsmittel herstellen und den Wandhalter fest mit dem Untergrund verschrauben.

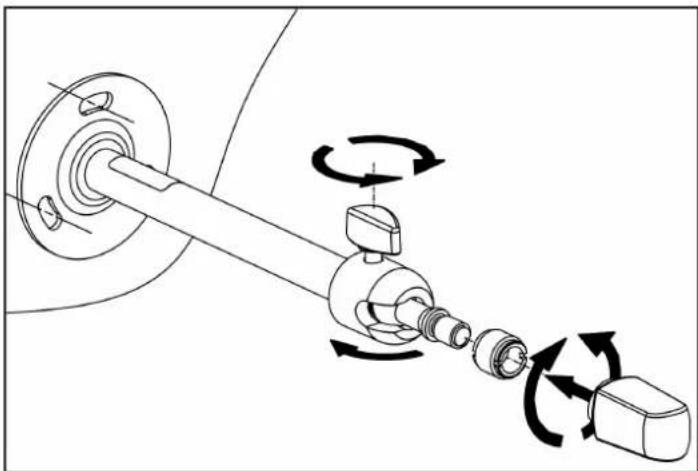

Equipment auf Wandhalter aufschrauben. Je nach Gewindetyp des zu ver-
wendenden Equipments muss das werksseitig montierte Reduziergewinde entfernt werden.
Zum Einstellen der Richtung bzw. der Winkellage das aufgeschraubte Equipment festhalten und die Klemmschraube lösen. Die gewünschte Position einstellen und die Klemmschraube wieder befestigen.
Wartung, Reinigung und Instandsetzung
▶ Wartung: Regelmäßige Kontrolle auf festen Sitz der Schraubverbindungen.
▶ Reinigung: Zum Reinigen des Universal-Wandhalters ein leicht befeuchtetes Tuch benutzen. Keine chlorhaltigen oder scheuernde Reinigungsmittel verwenden. Diese können Schäden an der Oberfläche verursachen.
▶ Instandsetzen: Auftretende Schäden sofort beheben und Universal-Wandhalter nicht weiter benutzen. Instandhaltungsarbeiten dürfen nur durchgeführt werden, wenn Sie die erforderlichen Kenntnisse hierfür besitzen. Bei fehlenden Teilen kontaktieren Sie den Hersteller über www.k-m.de. Hier gelangen Sie anhand der Artikelnummer, die Sie auf dem Typenschild finden, zu einem Ersatzteilblatt. Über dieses können Sie die fehlenden oder defekten Teile nachbestellen.
Störung und Fehlersuche
| Störung/Ursache Prüfen/Behebung | |
| Halter wackelt am befestigten Untergrund | Schraubverbindung zwischen Untergrund und Halter prüfen und gegebenenfalls nachziehen. |
| Equipment schlingert auf Kugelgelenk | Klemmung am Kugelgelenk prüfen und ggf. nachziehen. |
| Equipment kann nicht auf Kugelgelenk montiert werden | Anschlussgewinde überprüfen.Ohne Reduziergewinde steht ein 3/8“ Gewinde zur Verfügung.Mit Reduziergewinde steht ein 5/8“ Gewinde zur Verfügung. |
Lagerung, Entsorgung
Lagern Sie die Ablage an einem trockenen Ort.
Führen Sie zerlegte Bestandteile der Wiederverwertung zu:
▶ Verschritten Sie alle Komponenten aus Metall.
▶ Führen Sie alle Komponenten aus Kunststoff, Papier und Kartonage der Wiederverwertung bzw. Recycling zu.
▶ Sortieren Sie alle anderen Komponenten nach Materialbeschaffenheit und entsorgen Sie diese gemäß den örtlichen Bestimmungen.
Kontaktinformation
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2
97877 Wertheim
Telefon: 09342/8060
Telefax: 09342/806-150
E-Mail: contact@k-m.de
Web: www.k-m.de
