Satmeter HD 7 Combo - Messung MEGASAT - Kostenlose Bedienungsanleitung

Produkttyp	Satelliten-Signal-Messgerät
Modell	Satmeter HD 7 Combo
Marke	Megasat
Display	7-Zoll hochauflösendes Farb-LCD
Satellitensignalerfassung	DVB-S/S2/S2X, DVB-T/T2, DVB-C
Frequenzbereich	950-2150 MHz (LNB-Eingang)
Signalpegelmessung	Digital und analog, mit Spektrumanalysator
Konstellationsdiagramm	Ja, für erweiterte Analyse
Li-Ionen-Akku	Wiederaufladbar, Kapazität 5200 mAh
Betriebszeit	Bis zu 4 Stunden Dauerbetrieb
Abmessungen (H x B x T)	Ca. 180 x 110 x 40 mm
Gewicht	Ca. 500 g inklusive Akku
Eingangsanschlüsse	F-Typ für LNB, Belling-Lee für terrestrisch
Ausgangsanschlüsse	F-Typ Durchschleifung, AV-Ausgang (3,5 mm)
DiSEqC-Unterstützung	DiSEqC 1.0, 1.1, 1.2, USALS
LNB-Stromversorgung	13/18 V, 22 kHz, wählbar
Firmware-Update	Über USB oder microSD-Karte
Speicher	microSD-Steckplatz (bis zu 32 GB)
Sprachen	Mehrsprachig (einschließlich Englisch)
Messgenauigkeit	±1 dB typisch
Betriebstemperatur	0 °C bis 40 °C
Enthaltenes Zubehör	Netzadapter, F-Adapter, AV-Kabel, Tasche

Häufig gestellte Fragen - Satmeter HD 7 Combo MEGASAT

Wie schalte ich den Satmeter HD 7 Combo ein?

Drücken und halten Sie den Ein-/Ausschalter auf der Oberseite, bis der Bildschirm einschaltet.

Wie kann ich Signalstärke und -qualität messen?

Schließen Sie das Satellitenkabel an den LNB-Eingang an, wählen Sie den gewünschten Satelliten und Transponder aus und lesen Sie die Balken für Signalstärke und Qualität auf dem Hauptbildschirm ab.

Wie lange hält der Akku des Satmeter HD 7 Combo?

Der interne Li-Ionen-Akku bietet bis zu 4 Stunden Dauerbetrieb. Laden Sie ihn über den mitgelieferten Netzadapter auf.

Kann ich dieses Messgerät für terrestrische TV-Signale verwenden?

Ja, der Satmeter HD 7 Combo unterstützt DVB-T/T2 und DVB-C zusätzlich zu Satellitensignalen. Verwenden Sie den terrestrischen Eingang.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von der Megasat-Website herunter, kopieren Sie sie auf eine microSD-Karte (FAT32), stecken Sie sie in das Messgerät und gehen Sie zu Einstellungen > Firmware-Update.

Was ist DiSEqC und wie konfiguriere ich es?

DiSEqC ermöglicht das Umschalten zwischen mehreren LNBs. Stellen Sie im Setup-Menü den DiSEqC-Modus (1.0, 1.1 oder USALS) ein und weisen Sie Satelliten Ports zu.

Wie reinige ich das Gerät?

Schalten Sie das Gerät aus und trennen Sie alle Kabel. Wischen Sie die Außenseite mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Flüssigkeiten oder Scheuermittel.

Der Bildschirm reagiert nicht. Was soll ich tun?

Versuchen Sie einen harten Reset, indem Sie die Ein-/Aus-Taste 10 Sekunden lang gedrückt halten. Wenn das Problem weiterhin besteht, entfernen Sie den Akku (falls möglich) und schließen Sie ihn wieder an.

Kann ich das Messgerät an einen Fernseher oder Monitor anschließen?

Ja, verwenden Sie den AV-Ausgang (3,5-mm-Klinke) mit dem mitgelieferten Kabel, um das Bild des Messgeräts auf einem externen Display anzuzeigen.

Wo finde ich Ersatzteile oder Zubehör?

Besuchen Sie die offizielle Megasat-Website oder wenden Sie sich an autorisierte Händler. Übliches Zubehör umfasst Netzadapter, Kabel und Tragetaschen.

BEDIENUNGSANLEITUNG Satmeter HD 7 Combo MEGASAT

DAB-Messgerät HD 7 Combo

Bedienungsanleitung

1. Allgemeines

1.1 Allgemeine Merkmale 03
1.2 Lieferumfang....03

2. Bezeichnungen und Tastenbelegung....04

3. Hauptmenü 06

3.1 Satellit (DVB-S / -S2 07
3.1.1 Spektrum 10
3.1.2 Konstellation.... 11
3.1.3 Antennen-Einstellungen.... 12
3.1.4 Winkelberechnung....15
3.1.5 Transponderkontrolle.... 16

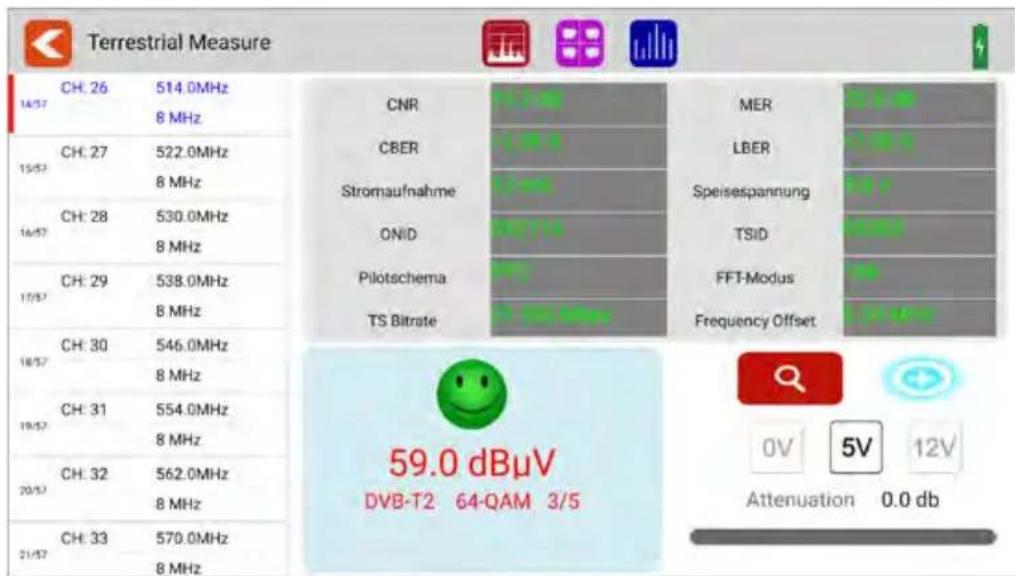

3.2 Terrestrisch (DVB-T / -T2) 17
3.2.1 Spektrum 20

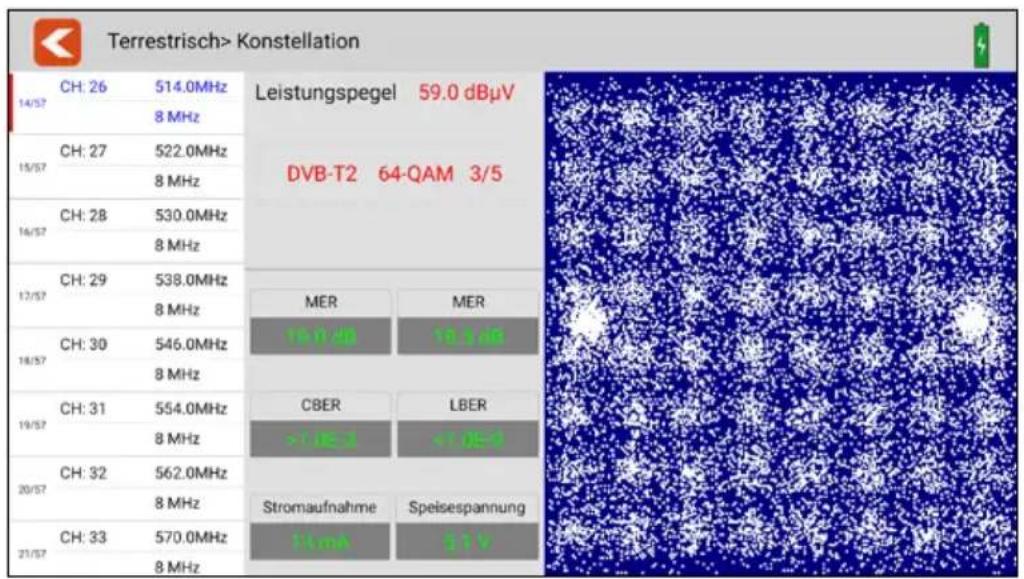

3.2.2 Konstellation....21

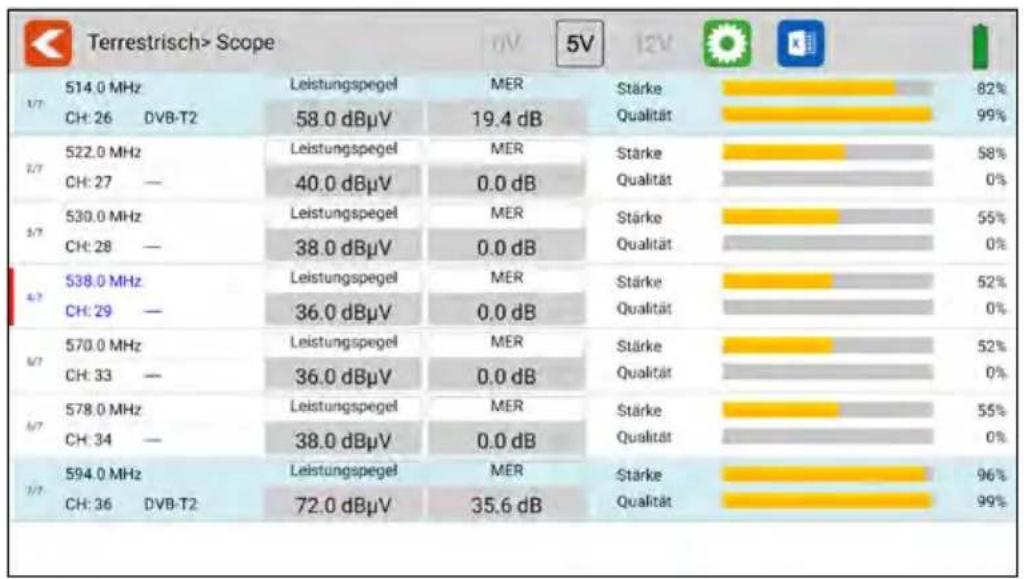

3.2.3 Scope 22

3.3 Kabel (DVB-C / -C2) 24

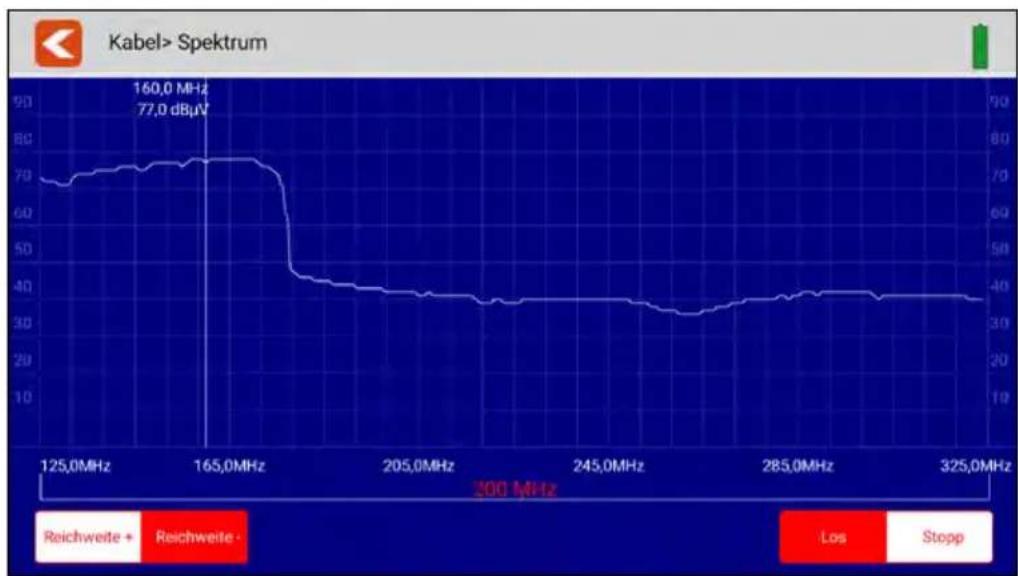

3.3.1 Spektrum 26

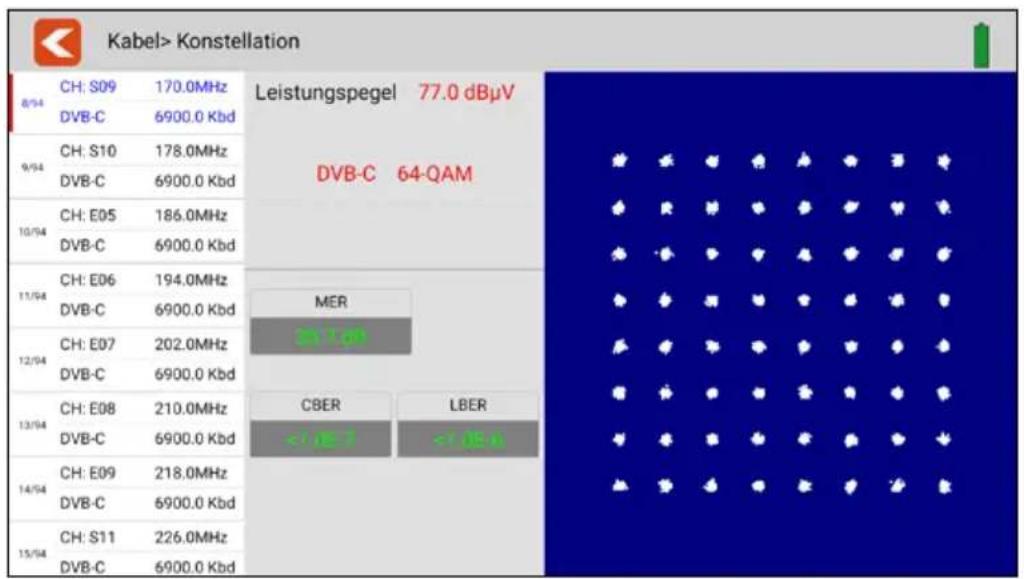

3.3.2 Konstellation....27

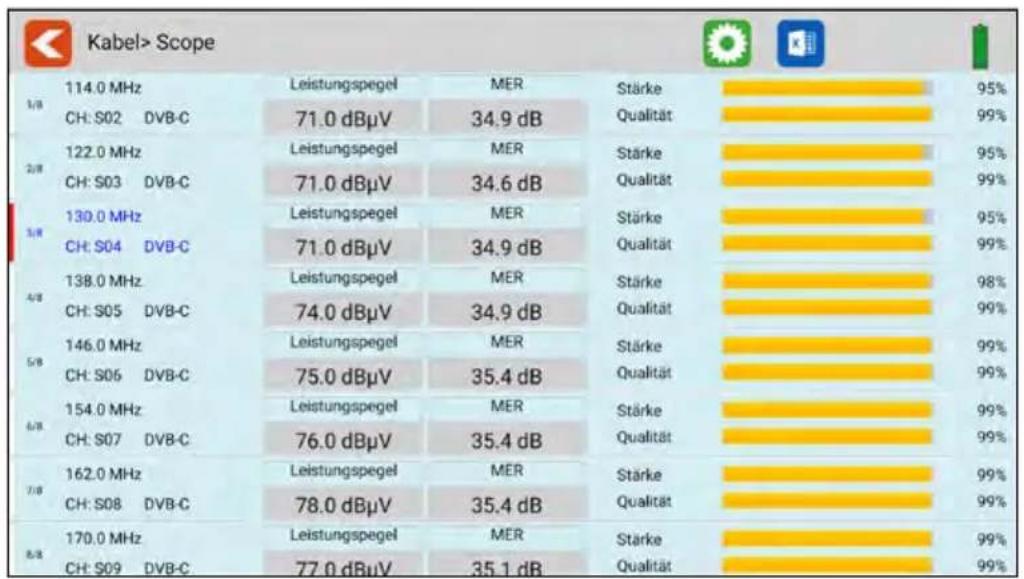

3.3.3 Scope 28

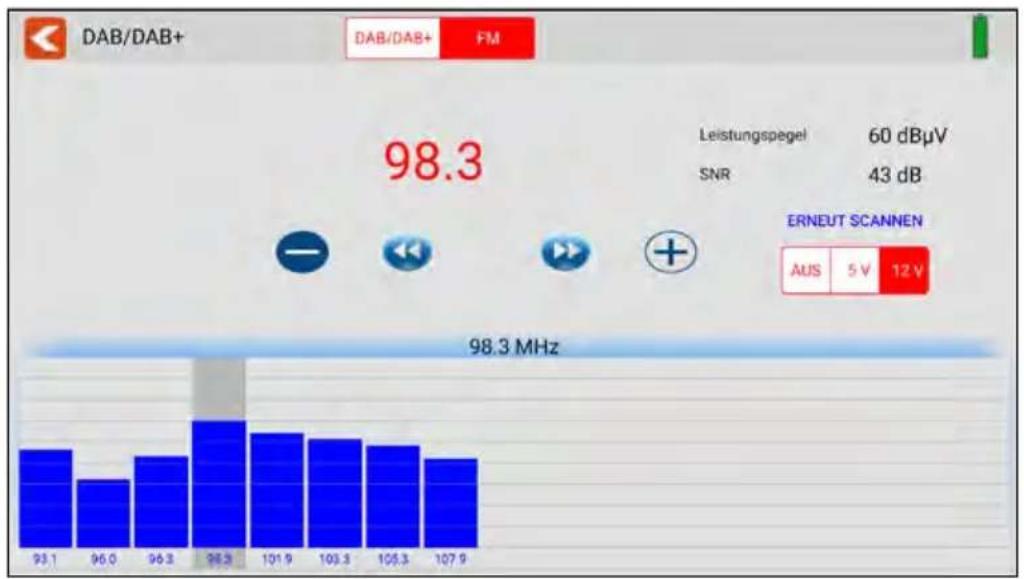

3.4 DAB / DAB+ und FM 29
3.5 DiSEqC-Monitor 30

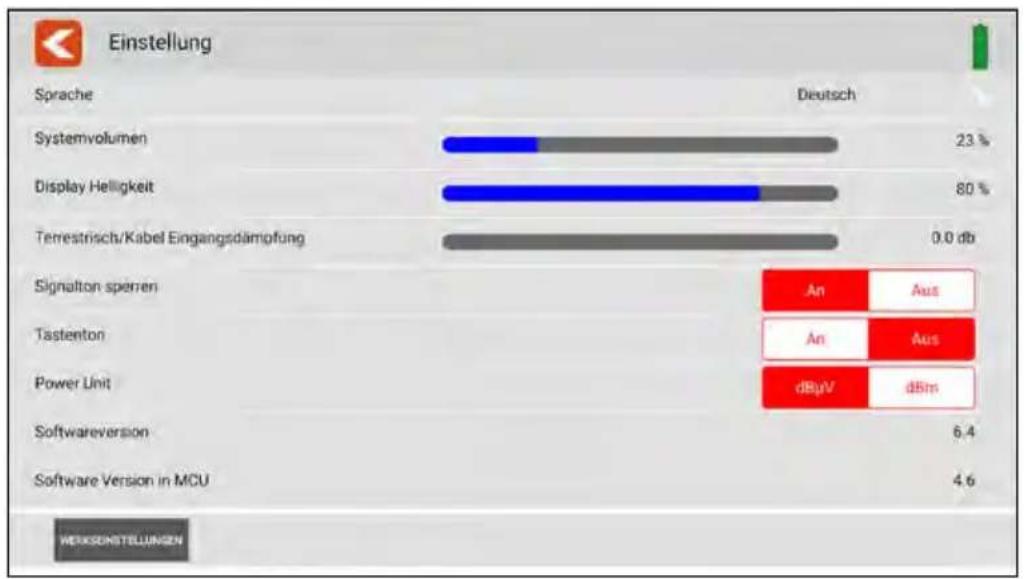

3.6 Einstellungen 31
3.7 Hilfe 32
3.8 Speicher....32

4. Hilfreiche Funktionen 33

4.1 Live-TV-Wiedergabe 33
4.2 Info-Taste....34
4.3 Firmware-Update 34

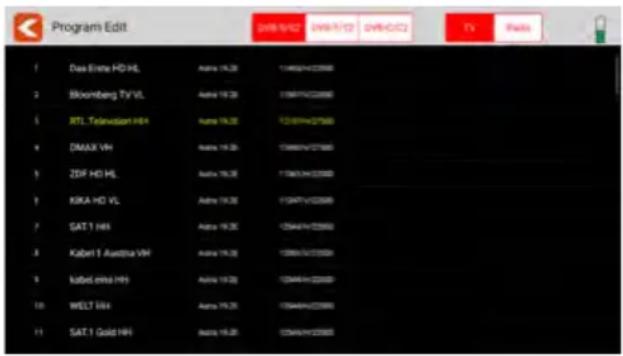

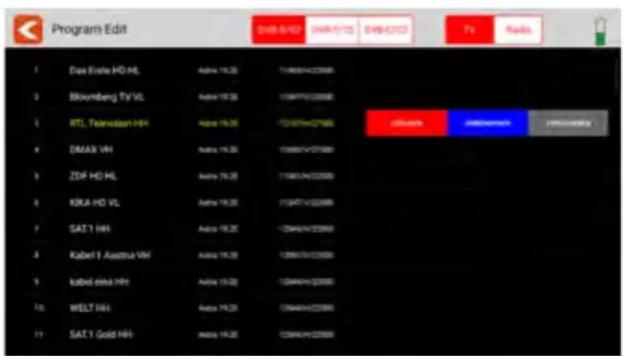

4.4 Senderliste bearbeiten.... 35

5. Technische Daten .... 36

1. Allgemeines

1.1 Allgemeine Merkmale

• Messung von folgenden Empfangssignalen:
  DVB-S, DVB-S2, DVB-C, DVB-C2, DVB-T, DVB-T2, DAB und DAB+, FM.
• Integrierter Akku mit geringem Stromverbrauch (langer Standby-Betrieb).
• 8,9 Zoll großes Touchscreen-Farb-Display mit sehr guter Darstellung auch bei direkter Sonneneinstrahlung.
• Mit dem integrierten Receiver kann das Messgerät alle frei empfangbaren TV-Programme wiedergeben.
• Interner Speicher zum sichern von Daten und verschiedenen Kanallisten.
• Große Digitalanzeige für Signalpegel und -qualität zum schnellen Einmessen.
• DiSEqC Kontrollmonitor zum Auslesen der Geräte-Schaltbefehle
• Konstellationsdiagramm für eine grafische Darstellung modulierter Signale.
• Automatische Erkennung der DiSEqC-Einstellungen der Anlage.
• Die automatische Satellitenerkennung (NIT) zeigt Ihnen sofort auf welchem Satelliten Sie sich befinden.
• Speicherung der Messdaten für eine Kundenspezifisch Dokumentation
• LED auf der Rückseite, um auch bei schwachen Lichtverhältnissen die Anlage einzumessen zu können.
• Übersichtliches und einfach zu bedienendes Bildschirmmenü.
• Hochwertiges Gehäuse aus Aluminium.

1.2 Lieferumfang

• Satmessgerät HD 7 Combo
• Tragetasche mit Tragegurt
• Tragegurt für Messgerät
• Silikon-Schutzhülle
  • 230 Volt Netzteil
  • 12 Volt KFZ-Ladeadapter
• F-Koaxialadapter
  • Bedienungsanleitung

2. Bezeichnungen und Tastenbelegung

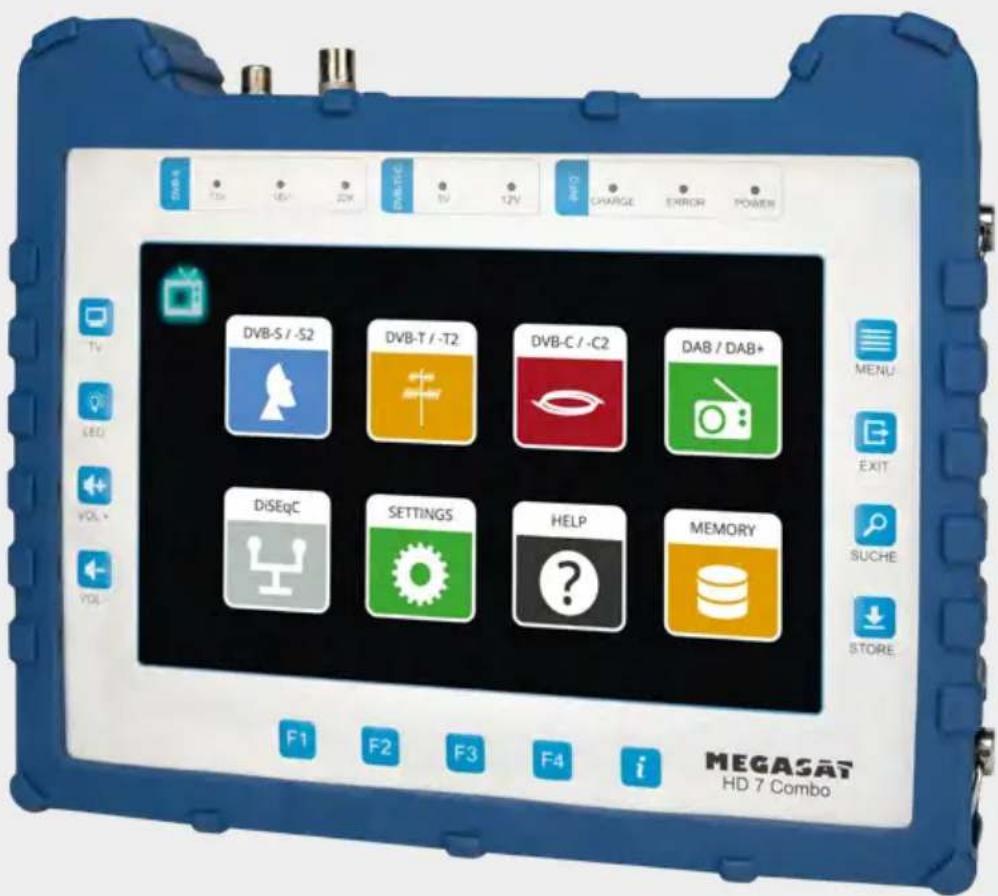

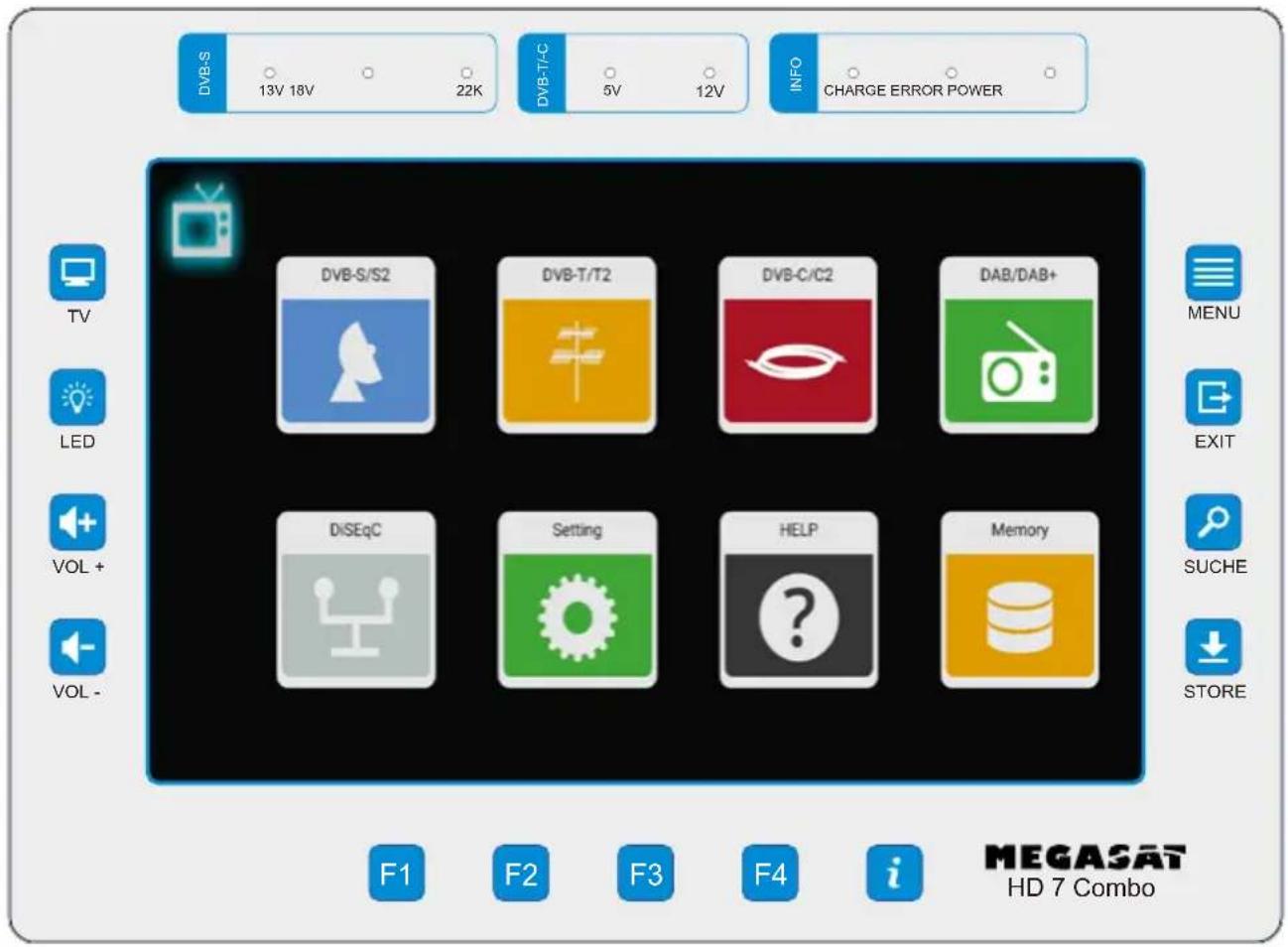

Frontansicht

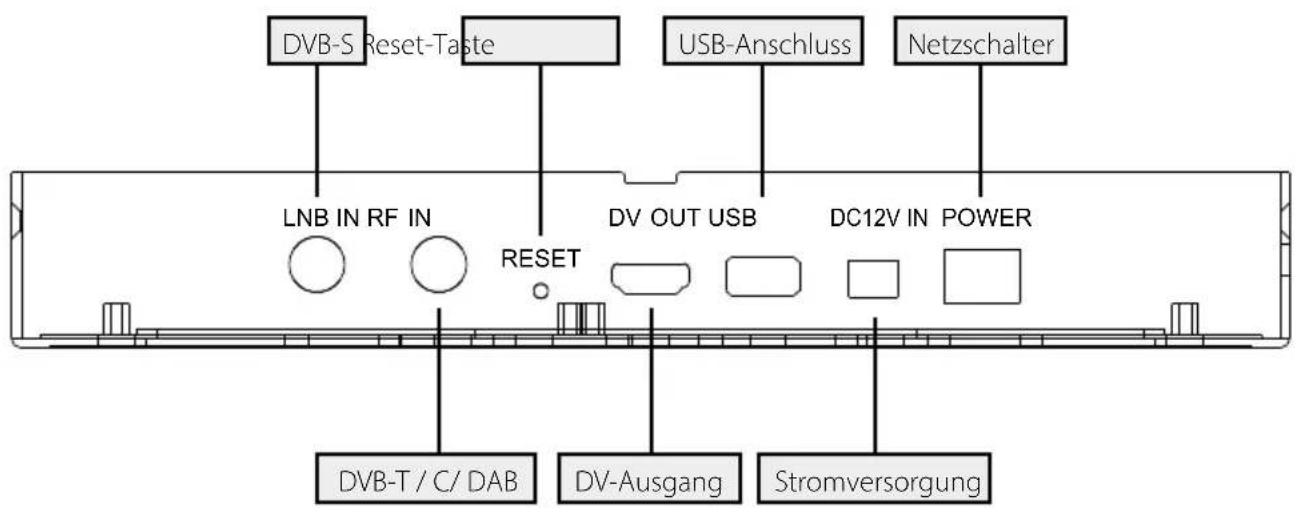

Anschlüsse

2. Bezeichnungen und Tastenbelegung

1. Display 8,9 Zoll (22,6 cm) Touch-Screen-Farbdisplay
2. DVB-S 13V: Die LED leuchtet, wenn die 13V LNB-Stromversorgung für die vertikale Ebene eingeschaltet ist.

18V: Die LED leuchtet, wenn die 18V LNB-Stromversorgung für die horizontal Ebene eingeschaltet ist.

22k: Die LED leuchtet, wenn die 22k Speisung für das LNB eingeschaltet ist.

1. DVB-T/C 5V-T: Die LED leuchtet gelb, wenn die 5 Volt Stromversorgung für DVB-T- Antennen eingeschaltet ist.

12V-T: Die LED leuchtet gelb, wenn die 12 Volt Stromversorgung für DVB-T- Antennen eingeschaltet ist.

1. INFO CHARGE: Die LED leuchtet rot, wenn das Gerät aufgeladen wird. Die LED leuchtet grün, wenn das Gerät aufgeladen ist.

ERROR: Die LED leuchtet, wenn ein Fehler am Kabel oder am LNB aufgetreten ist (z. B. Kurzschluss).

POWER: Die LED leuchtet, wenn das Gerät betriebsbereit ist.

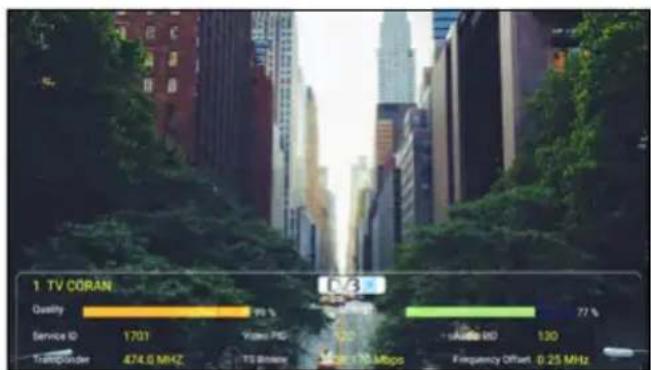

1. TV Wechselt in die Live-TV-Wiedergabe.
2. LED Schaltet das LED-Licht an der Rückseite ein / aus.
3. VOL + / - Erhöht bzw. verringert die Lautstärke im Wiedergabemodus.
4. MENU Wechselt in das Hauptmenü.
5. EXIT Verlässt das jeweilige Menü.
6. SUCHE Wechselt zum Satelliten-Finder.

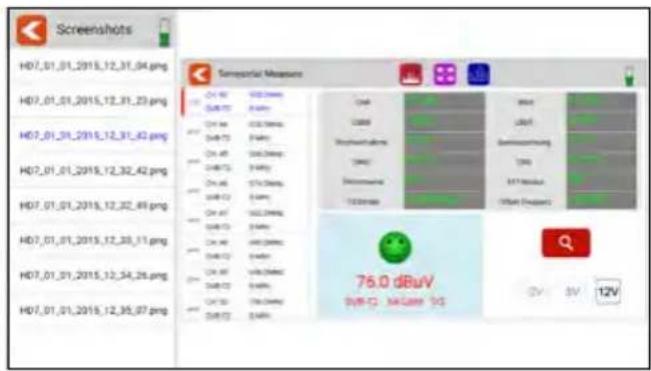

7. STORE Speichert einen Screenshot des aktuellen Bildschirms.
8. F-Tasten Funktionstasten (abhängig je nach Menüpunkt).
9. i Übersicht über die aktuelle Funktionsbelegung der F-Tasten.

Wischgesten mit dem Touchscreen:

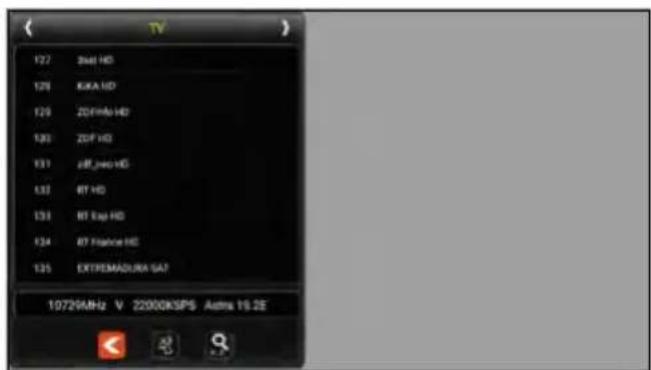

• Durch wischen mit dem Finger nach oben oder unten, können Sie Programme wechseln.
• Durch wischen von der linken oberen Seite nach rechts unten, öffnen Sie die Senderliste.
• Druch wischen von rechts oben nach links unten können Sie eine Programmnummer direkt eingeben.
• Durch wischen von rechts nach links beenden Sie den Live TV Modus.

3. Hauptmenü

1. Verbinden Sie das Koaxialkabel mit dem LNB- oder ANT-Eingang des Messgerätes.
2. Schalten Sie das Messgerät ein. Nach dem Bootvorgang erscheint das Hauptmenü. Das Menü besteht aus verschiedenen Untermenüs.
3. Tippen Sie mit dem Finger direkt auf die Symbole im Display, um in die jeweiligen Menüs zu gelangen.
4. Drücken Sie die Taste EXIT oder TV um aus den jeweiligen Untermenüs zu gelangen.

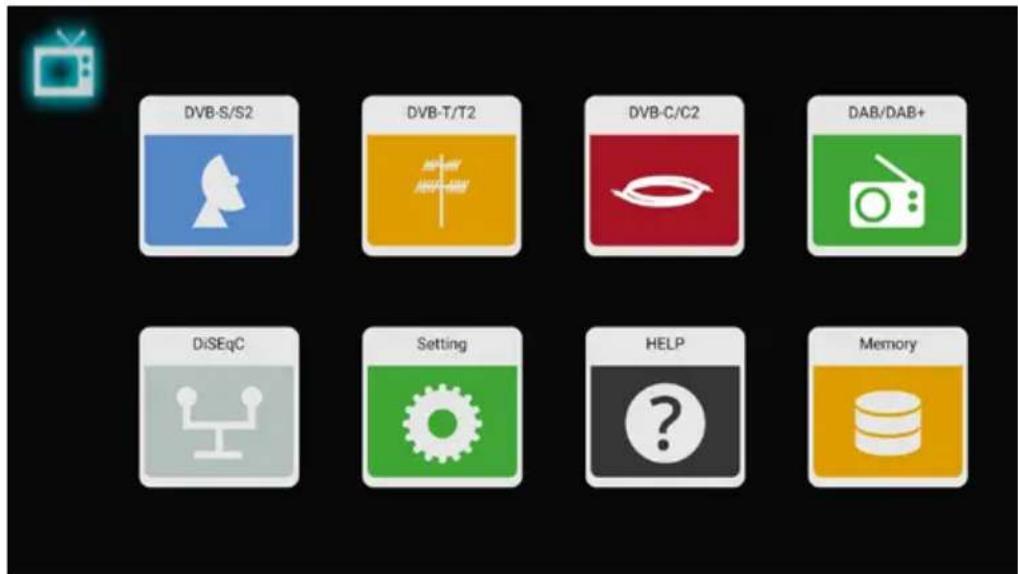

DVB-S/S2 Menü	für DVB-S / -S2 / Signalsuche.

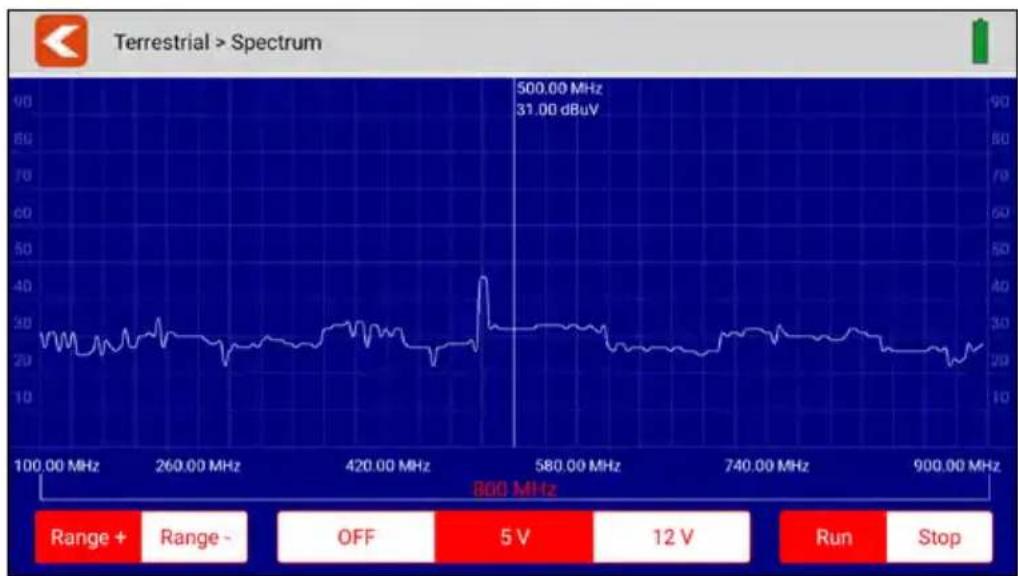

DVB-T/T2 Menü	für DVB-T / -T2 Signalsuche.

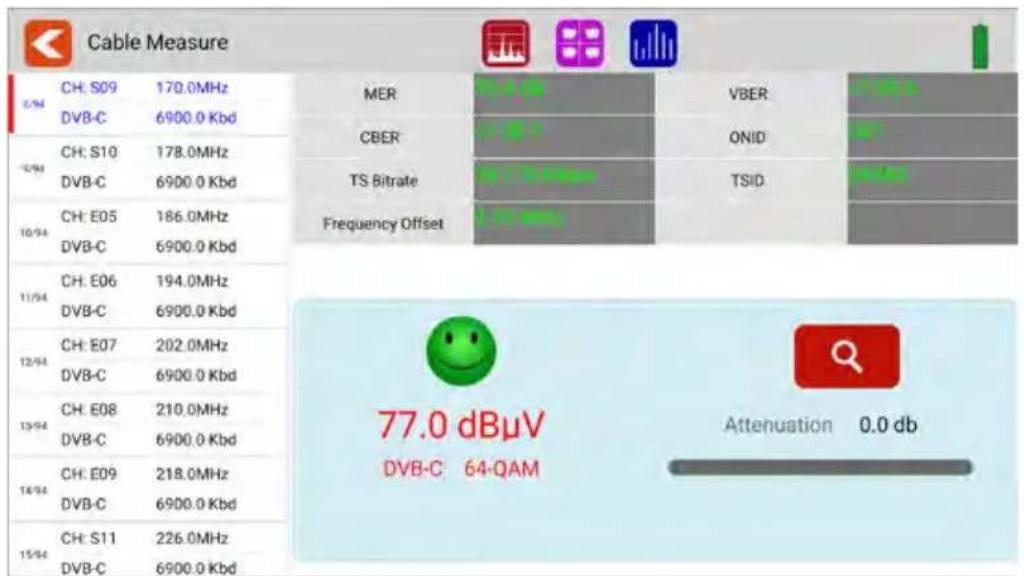

DVB-C/C2 Menü	für DVB-C / -C2 Signalsuche.

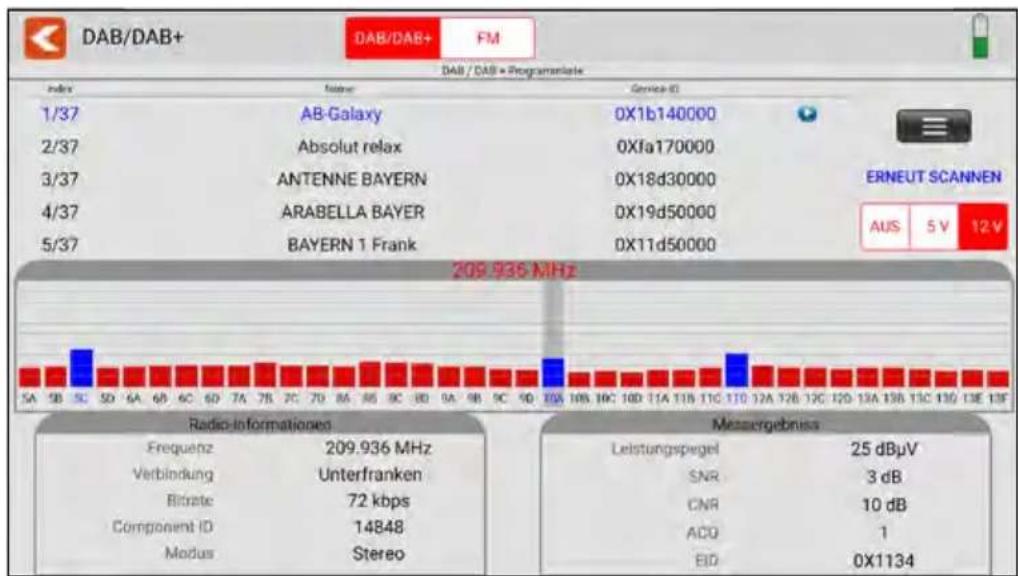

DAB/DAB+ Menü	für DAB / DAB+ und FM Signalsuche.

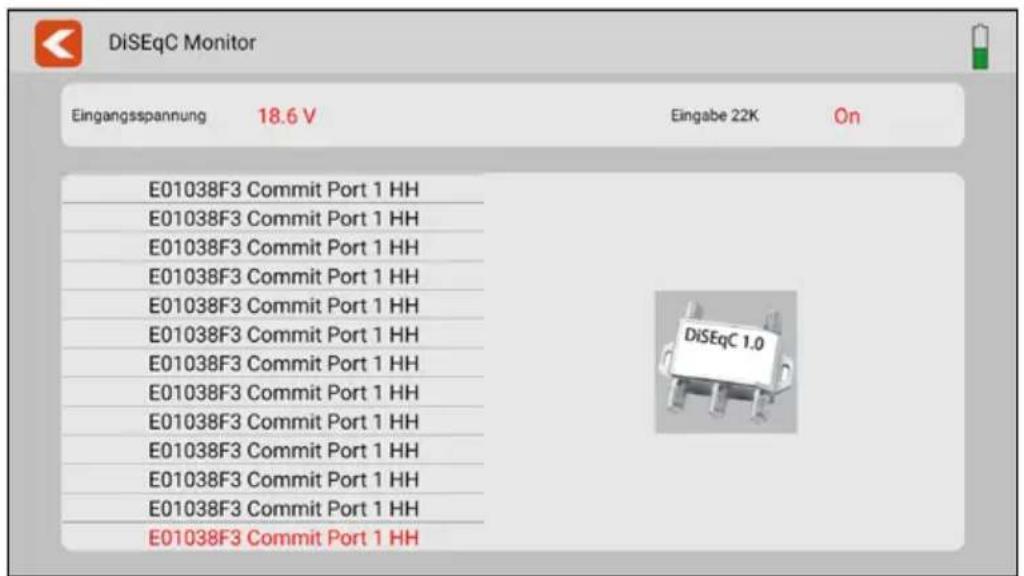

DiSEqC Menü zur Kontrolle der DiSEqC-Befehle eines Gerätes (z.B. Receiver)
Einstellung Menü für die Grundeinstellungen am Messgerät.

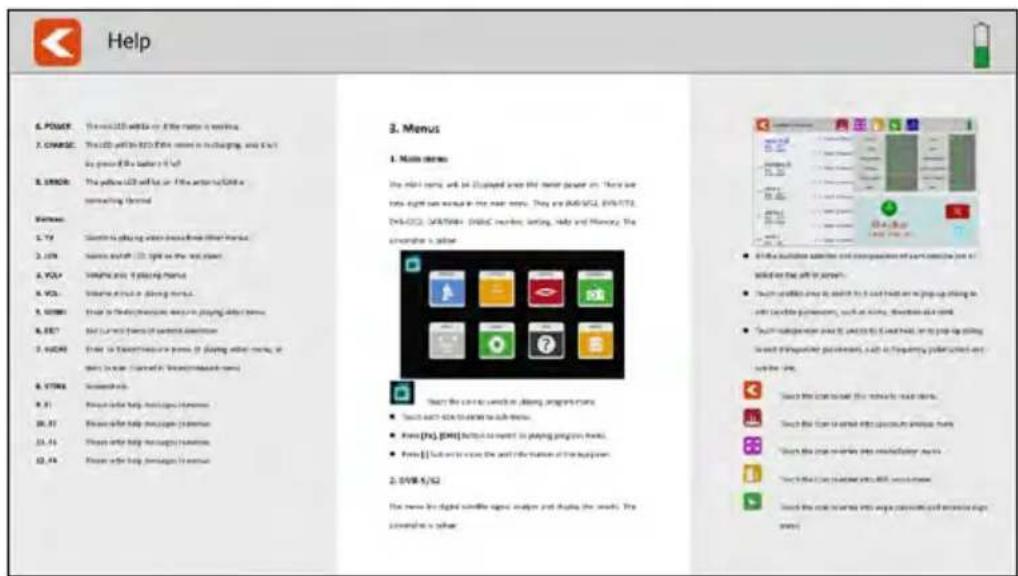

Hilfe Menü für Hilfestellungen bzw. Anleitung zum Messgerät.
Speicher Menü für die gespeicherten Daten im Messgerät.
	Tippen Sie auf das Symbol, um in das Wiedergabeprogramm-Menü zu wechseln. (Live TV)

3. Hauptmenü

3.1 Satellite (DVB-S / -S2)

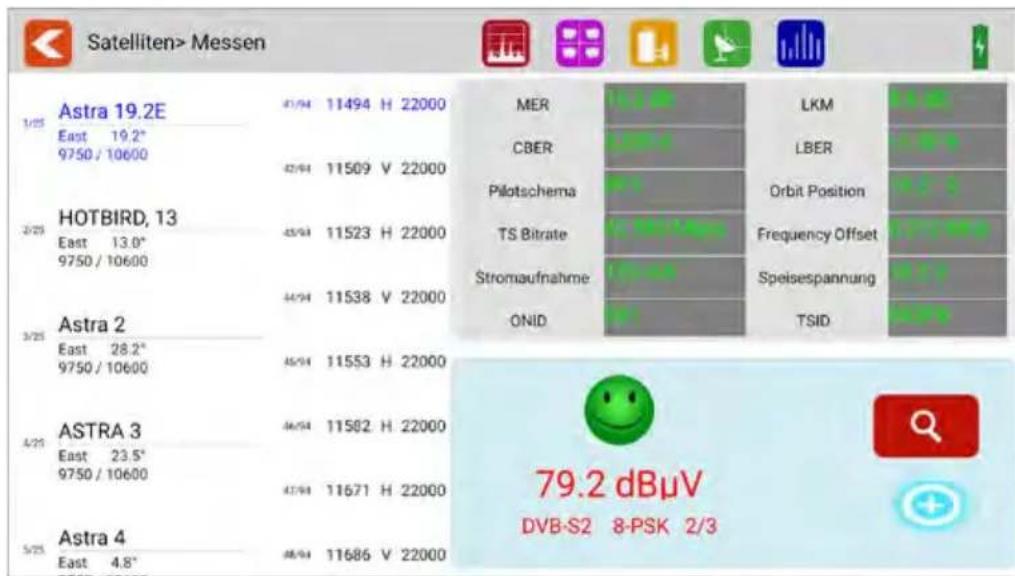

• Alle verfügbaren Satelliten und die jeweiligen Transponder werden auf der linken Seite des Bildschirms aufgelistet.
• Tippen Sie auf den Satellitenbereich, um dorthin zu wechseln. Tippen und halten Sie den Finger gedrückt, um einen Popup-Dialog zu öffnen. In diesem können Sie den Satelliten bearbeiten (Name, Richtung und Umlaufbahn).
• Tippen Sie auf den Transponderbereich, um dorthin zu wechseln. Tippen und halten Sie den Finger gedrückt, um einen Popup-Dialog zu öffnen. In diesem können Sie den Transponder bearbeiten (Frequenz, Polarisation und Symbolrate).

Satellitensuche

Um einen Satelliten einzumessen, wählen Sie den gewünschten Satelliten in der Liste aus. Zusätzlich können Sie noch einen TP Ihrer Wahl auswählen. Stellen Sie den Höhenwinkel des Spiegel ein (Astra1 in Deutschland 30-33° je nach Standort) und drehen Sie den Spiegel bis das Messgerät ein Signal erfasst hat. Dies können Sie durch den grünen Smily erkennen. Warten Sie die NIT (Satellitenerkennung) Auswertung ab und prüfen Sie ob der gewünschte Satellit angezeigt wird. Wird die richtige Satellitenposition angezeigt, können Sie mit der Feinabstimmung beginnen, andernfalls drehen Sie den Spiegel weiter, bis der richtige Satellit angezeigt wird. Für die Feinabstimmung drehen Sie den Spiegel links/rechts bis der beste Wert erreicht ist, das gleiche machen Sie mit der Höheneinstellung. Zuletzt können Sie den Skew am LNB noch auf die optimale Einstellung drehen. Nun haben Sie den Spiegel bestmöglich ausgerichtet. Durch drücken auf das TV Symbol. können Sie zusätzlich noch eine Bildkontrolle durchführen.

3. Hauptmenü

	Tippen Sie auf dieses Symbol, um das aktuelle Menü zu verlassen oder einen Menüschritt zurück zu gehen.
	Tippen Sie auf dieses Symbol, um in die Spektrumanalyse zu gelangen.
	Tippen Sie auf dieses Symbol, um in die Konstellationsanalyse zu gelangen.
	Tippen Sie auf dieses Symbol, um in die Antennen-Einstellungen zu gelangen.

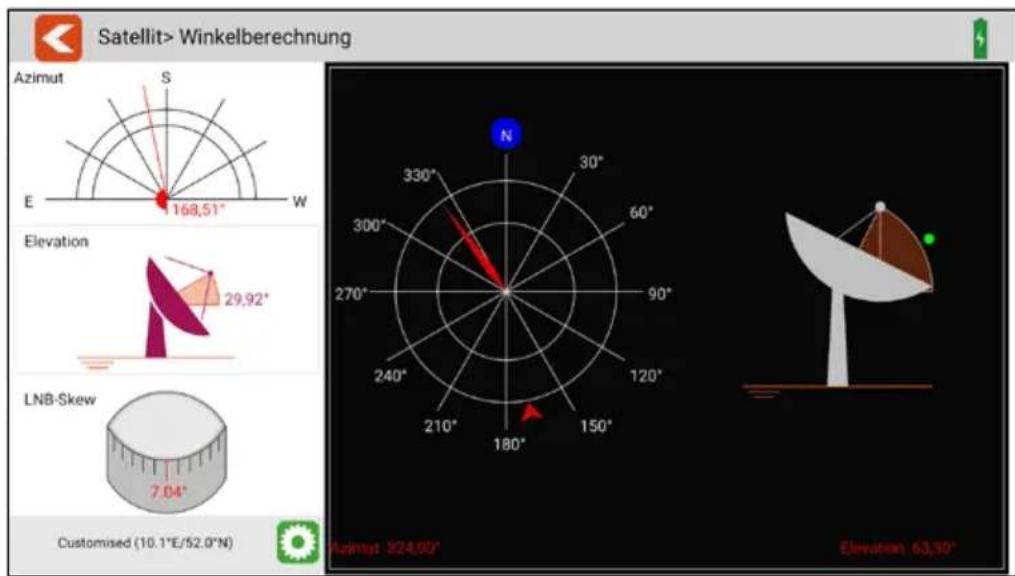

	Tippen Sie auf dieses Symbol, um die Winkelberechnung und Ausrichtung des Spiegels zu gelangen.

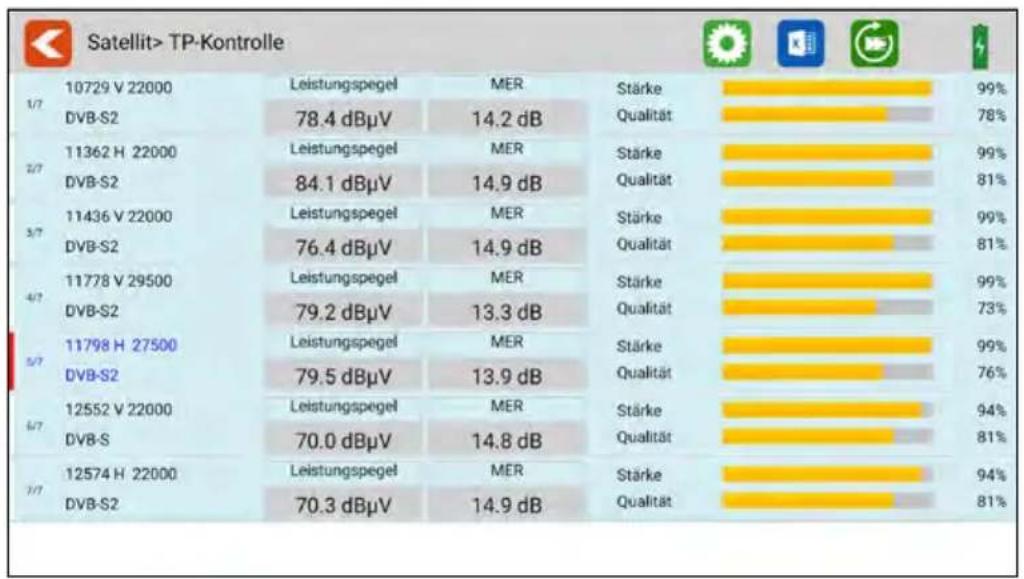

	Tippen Sie auf dieses Symbol, um in die Transponder-Kontrolle zu gelangen. (Ermöglicht die Kontrolle ausgewählter TP)
	Tippen Sie auf dieses Symbol, um in das Zoom-Menü zu gelangen.
	Dieses Symbol wird angezeigt, wenn das Signal des gewählten Satelliten gefunden wurde.
	Dieses Symbol wird angezeigt, wenn kein Signal gefunden wurde.
	Tippen Sie auf dieses Symbol, um in die Einstellungen der Kanalsuchlaufparameter zu gelangen.

3. Hauptmenü

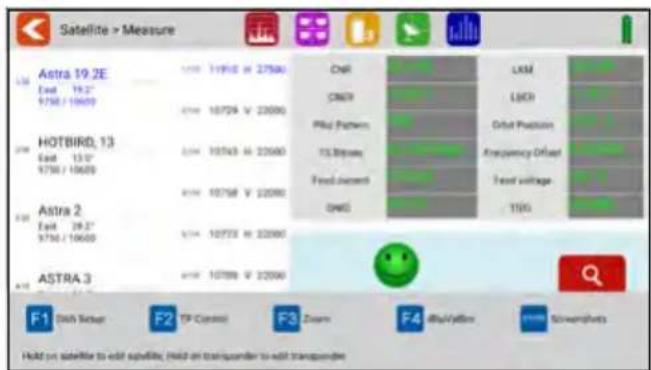

MER Zeigt das Verhältnis zwischen fehlerfreier und fehlerhafter Datenübertragung
LKM Zeigt den aktuellen LKM-Wert.
CBER Zeigt den aktuellen CBER-Wert.
LBER Zeigt den aktuellen LBER-Wert.
Pilotschema Zeigt den aktuellen Wert des Pilotmusters des Signals.
Orbit Position Zeigt die aktuelle Orbit-Position des gewählten Satelliten.
TS Bitrate Zeigt die aktuelle Eingangs-Bitrate des Signals.
Frequenz-Offset Zeigt den aktuellen Offset-Wert der Einstellfrequenz und des Live-Eingangssignals.
Stromaufnahme Zeigt den aktuellen Einspeisestrom des LNB-Ports.
Speisespannung Zeigt die aktuelle Einspeisespannung des LNB-Ports.
ONID Zeigt die ursprüngliche Netzwerkidentifikation des Signals.
TSID Zeigt die Transport-Stream-Kennung
38.4 dBμV Zeigt den aktuellen Leistungspegel des Eingangssignals.
DVB-S2 8-PSK 5/6	Zeigt das aktuelle DVB-System (z.B. DVB-S2), die Demodulationsart und den FEC-Wert.
i	Drücken Sie die Taste, um die Hilfeleiste anzuzeigen. Diese zeigt Ihnen die aktuelle Belegung der F-Tasten an.
F1-Taste	Drücken Sie die Taste, um in das Menü „Antennen-Einstellungen“ zu gelangen.
F2-Taste	Drücken Sie die Taste, um in die TP-Kontrolle zu gelangen.
F3-Taste	Drücken Sie die Taste, zum wechseln der Anzeige zwischen dBμV / dBm.
F4-Taste	Drücken Sie die Taste, zur Stummschaltung.
STORE	Drücken Sie die Taste, zum Speichern eines Screenshots.

3. Hauptmenü

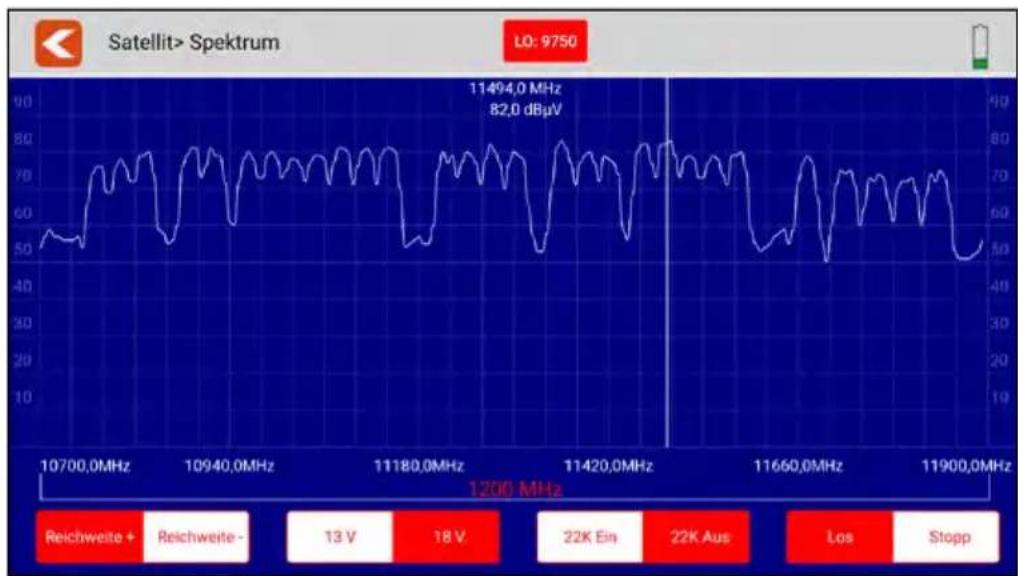

3.1.1 Spektrum

Dieses Untermenü analysiert und zeigt das Live-Spektrum von 950 MHz \~ 2150 MHz.

	Tippen Sie auf dieses Symbol, um das Menü zu verlassen und vorherigen Menü zurückzukehren.
	Tippen Sie auf einen Bereich des Spektrumsdiagramms, um die detaillierte Mittenfrequenz und den Leistungspegel anzuzeigen.
	Tippen Sie auf diese Symbole, um den Frequenzsuchbereich des Spektrums einzugrenzen.
	Tippen Sie auf die jeweilige LNB-Ausgangsspannung, um zwischen 13 V und 18 V zu wechseln.
	Tippen Sie auf dieses Symbol, um die 22 K-Schaltung ein- bzw. auszuschalten.
	Tippen Sie auf „Los“, um die Live-Spektrumanalyse zu star- ten. Tippen Sie auf „Stopp“ um diese zu stoppen.

3. Hauptmenü

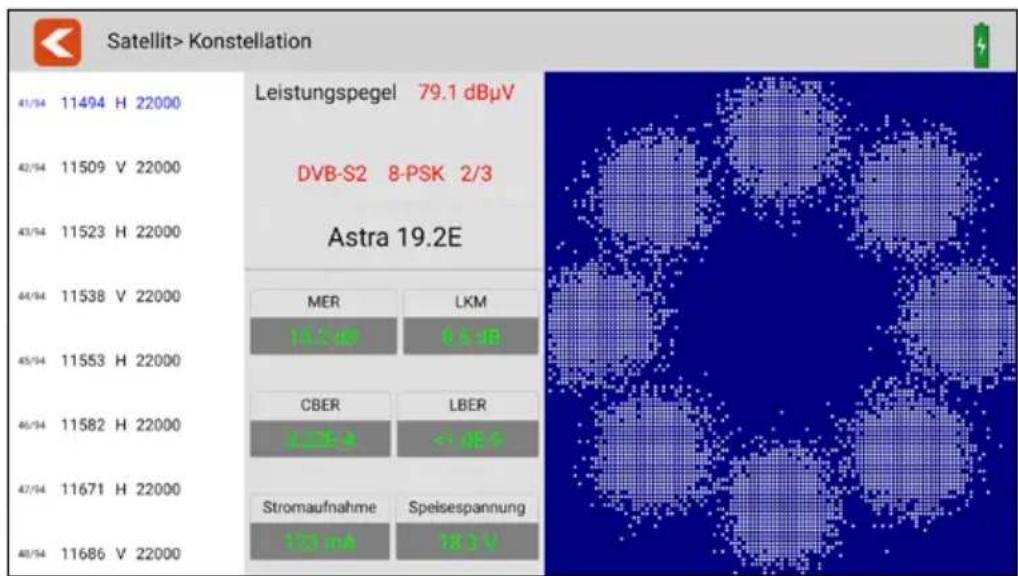

3.1.2 Konstellation

Dieses Untermenü zeigt das Konstellationsdiagramm des Live-Streams an. Auf der linken Seite des Menüs sind alle Transponder aufgelistet. Tippen Sie auf den Anzeigebereich des Transponders, um zu diesem zu wechseln.

	Tippen Sie auf dieses Symbol, um das Menü zu verlassen und vorherigen Menü zurückzukehren.
Leistungspegel Zeigt des aktuellen Leistungspegel des Eingangssignals.
DVB-S2 8-PSK 2/3 Zeigt das aktuelle DVB-System (z. B. DVB-S2), die Demodulationsart und den FEC-Wert.
Astra 19.2E Zeigt den Namen des aktuellen Satelliten.
MER Zeigt die Signalgüte der Modulationsfehlerraten Messung
LKM Zeigt den aktuellen LKM-Wert.
CBER Zeigt den aktuellen CBER-Wert.
LBER Zeigt den aktuellen LBER-Wert.
Stromaufnahme Zeigt den aktuelle Stromaufnahme des LNB-Ports an.
Speisespannung Zeigt die aktuelle Einspeisespannung des LNB-Ports an.

3. Hauptmenü

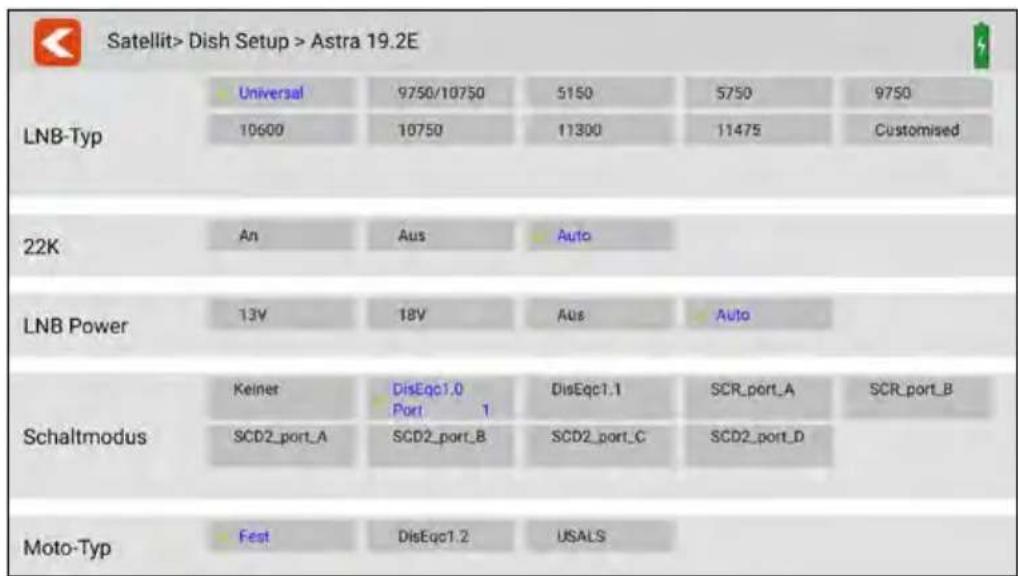

3.1.3 Antennen-Einstellungen

In diesem Menü können Sie die Parameter der Satellitenanlage einstellen.

	Tippen Sie auf dieses Symbol, um das Menü zu verlassen und zum vorherigen Menü zurückzukehren.
LNB Typ	Tippen Sie auf den jeweiligen Wert, passend zu den LNB-Einstellungen (Standard: Universal)
22K Wählen Sie, ob 22K ein- oder ausgeschaltet werden soll.
LNB Power Wählen	n Sie die LNB-Spannung (13 V, 18 V, aus oder automatisch)
Schaltmodus Wählen	en Sie „Keiner“, wenn das LNB direkt mit dem Receiver verbunden wird.Wählen Sie DiSEqC 1.0 / 1.1, wenn ein DiSEqC-Schalter bzw. Multischalter in Betrieb ist. Es öffnet sich anschließend ein Pop-Up-Fenster in dem weitere Einstellungen angepasst werden können.Wählen Sie SCR (Unicable 1) bzw. SCD2 (Unicable II), wenn die Anlage mit einem Unicable-System betrieben wird. Es öffnet sich anschließend ein Pop-Up-Fenster in dem weitere Einstellungen angepasst werden können.
Motor Typ Wählen	Sie hier, ob die Anlage mit einem Motor betrieben wird oder ob die Antenne fest installiert ist.

3. Hauptmenü

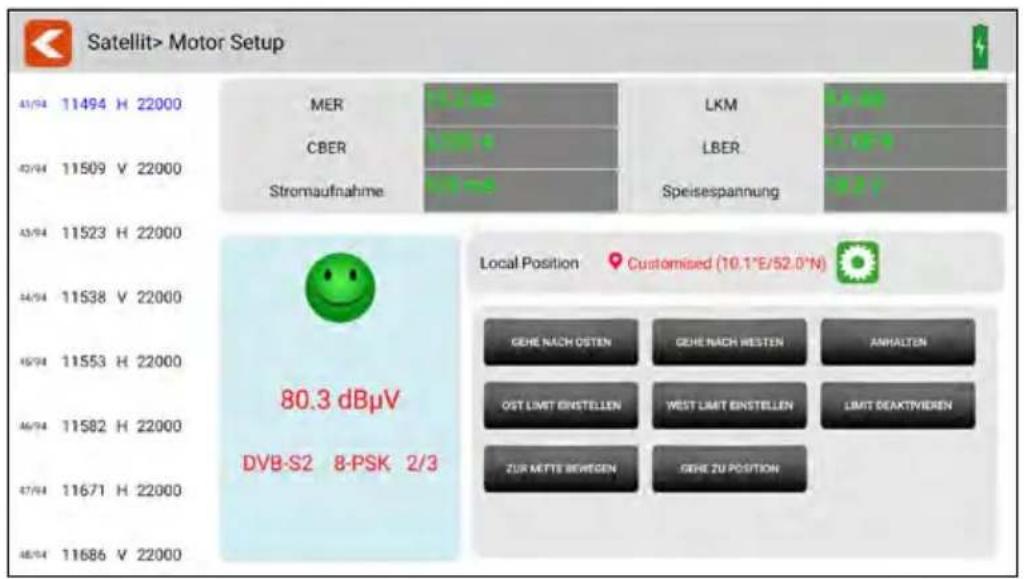

Motor-Einstellungen

in diesem Menü können Sie alle Parameter des Motors einstellen.

	Tippen Sie auf dieses Symbol, um das Menü zu verlassen und zum Hauptmenü zurückzukehren.
	Dieses Symbol wird angezeigt, wenn das eingestellte Signal gefunden wurde.
	Dieses Symbol wird angezeigt, wenn kein Signal gefunden wurde.
	Tippen Sie auf dieses Symbol, um die Liste mit voreingestellten Standorten zu öffnen. Wählen Sie anschließend Ihren Standort.
	Mit den Positionstasten können Sie den Motor manuell drehen. (z. B. „Gehe zu Position“ wählt den von Ihnen gewählten Standort automatisch aus.

3. Hauptmenü

Alle verfügbaren Transponder des gewählten Satelliten werden auf der linken Seite des Bildschirms aufgelistet. Tippen Sie auf einen Transponder, um diesen auszuwählen.

dBμV Zeigt den aktuellen Leistungspegel des Eingangssignals.

DVB-S2 8-PSK 5/6 Zeigt das aktuelle DVB-System (z. B. DVB-S2), die Demodulationsart und den FEC-Wert.

Astra 19.2E (z.B.) Zeigt den Namen des aktuellen Satelliten.

MER Zeigt die Signalgüte der Modulationsfehlerraten Messung

LKM Zeigt den aktuellen LKM-Wert.

CBER Zeigt den aktuellen CBER-Wert.

LBER Zeigt den aktuellen LBER-Wert.

Stromaufnahme Zeigt den aktuelle Stromaufnahme des LNB-Ports an.

Speisespannung Zeigt die aktuelle Einspeisespannung des LNB-Ports an.

Längengrad Zeigt den lokalen Längengrad. Tippen Sie auf den Wert, um ihn zu bearbeiten.

Breitengrad Zeigt den lokalen Breitengrad. Tippen Sie auf den Wert, um ihn zu bearbeiten.

DiSEqC-Befehle

NACH OSTEN Tippen Sie	auf diesen Bereich, um den Befehl "Bewegung nach Osten" zu senden.
NACH WESTEN	Tippen Sie auf diesen Bereich, um den Befehl "Bewegen nach Westen" zu senden.
STOP	Tippen Sie auf diesen Bereich, um den Befehl „Stoppen der Bewegung" zu senden.
OST LIMIT	Tippen Sie auf diesen Bereich, um den Befehl "Limit für Bewegung nach Osten" zu senden.
WEST LIMIT	Tippen Sie auf diesen Bereich, um den Befehl „Grenze für Bewegung nach Westen" zu senden.
LIMIT DEAKTIEVIEREN	Tippen Sie auf diesen Bereich, um den Befehl „Begrenzung deaktivieren" zu senden.
ZUR MITTE BEWEGEN	Tippen Sie auf diesen Bereich, um den Befehl "Bewegen zur Mitte" zu senden.
GEHE ZU POSITION	Tippen Sie auf diesen Bereich, um den Befehl „Fahren nach rechts" zu senden.
POSITION SPEICHERN	Tippen Sie auf diesen Bereich, um den Befehl „Position speichern" zu senden.

3. Hauptmenü

3.1.4 Winkelberechnung

Dieses Menü berechnet den Azimut und die Elevation der Satellitenantenne anhand der aktuellen Einstellung des Satelliten und der Prüfung der lokalen Position. Gleichzeitig überwacht das Messgerät den Ausrichtungsfortschritt der Antenne, um Ihnen zu helfen, die Antenne auf den richtigen Azimut und die richtige Elevation einzustellen.

Tippen Sie auf dieses Symbol, um das Menü zu verlassen und vorherigen Menü zurückzukehren.

3. Hauptmenü

3.1.5 Transponderkontrolle

Dieses Untermenü zeigt Ihnen gleichzeitig die aktuellen Werte von verschiedenen Transpondern. Auf der linken Seite werden die jeweils aktiven Transponder angezeigt. Hilfreiches Tool zur Bestimmung der Ebenen. (Messen der Zuleitung Multischalter)

	Tippen Sie auf dieses Symbol, um das Menü zu verlassen und vorherigen Menü zurückzukehren.
Leistungspegel Zeigt des aktuellen Leistungspegel des Eingangssignals.
MER Zeigt die Signalgüte der Modulationsfehlerraten Messung
Signalstärke Zeigt die aktuelle Signalstärke des Transponders in Prozent.
Signalqualität Zeigt die aktuelle Signalqualität des Transponders in Prozent.
	Tippen Sie auf dieses Symbol, um die Transponder anzupassen. Es wird ein neues Fenster geöffnet in dem Sie Transponder hinzufügen oder entfernen können.Entfernt den TransponderFügt den Transponder hinzu
	Tippen Sie auf dieses Symbol, um die aktuelle Transponderliste in eine Excel-Tabelle zu exportieren.
	Tippen Sie auf dieses Symbol, um die aktuellen Transponder in einem Schnelldurchlauf auf Signal zu überprüfen.

3. Hauptmenü

3.2 Terrestrisch (DVB-T / -T2)

• Alle verfügbaren Frequenzkanäle sind auf der linken Seite des Bildschirms aufgelistet.
• Tippen Sie auf den Bereich des Frequenzkanals, um zu diesem zu wechseln. Tippen und halten Sie den Finger gedrückt, um einen Popup-Dialog zu öffnen. In diesem können Sie nun die Kanalparameter bearbeiten (Bandbreite, Frequenz und Systemtyp).
• Tippen Sie auf das SUCHEN-Symbol (Lupe), um zu den Einstellungen der Programm-Suche zu gelangen:

Suchmodus Wählen Sie, ob Sie nur diesen einen Kanal oder alle Kanäle aus der Liste durchsuchen möchten.
Verschlüsselt Wählen Sie, ob Sie alle (inkl. verschlüsselte) oder nur freie Kanäle suchen möchten.
Servicetyp Wählen Sie ob Sie alle, nur TV-Kanäle oder nur Radio-Kanäle suchen möchten.
Attenuation (Dämpfung)	Hier kann eine zusätzliche Dämpfung von 0-31,5 db eingestellt werden.

3. Hauptmenü

	Tippen Sie auf dieses Symbol, um das Menü zu verlassen und zum Hauptmenü zurückzukehren.
	Tippen Sie auf dieses Symbol, um in die Spektrumanalyse zu gelangen.
	Tippen Sie auf dieses Symbol, um in die Konstellationsanalyse zu gelangen.
	Tippen Sie auf dieses Symbol, um in die Scope Einstellungen zu gelangen.
	Dieses Symbol wird angezeigt, wenn ein Signal gefunden wurde.
	Dieses Symbol wird angezeigt, wenn kein Signal gefunden wurde.
	Tippen Sie auf dieses Symbol, um in die Einstellungen der Kanalsuchlaufparameter zu gelangen.
	Tippen Sie auf das Symbol, um den Spannungsausgang der Antenne auf 0 V zu setzen.
	Tippen Sie auf das Symbol, um den Spannungsausgang der Antenne auf 5 V zu setzen. (aktive Antenne)
	Tippen Sie auf das Symbol, um den Spannungsausgang der Antenne auf 12 V zu setzen. (aktive Antenne)

3. Hauptmenü

CNR Zeigt das aktuelle C/N-Verhältnis des Signals.
MER Zeigt den aktuellen MER-Wert.
CBER Zeigt den aktuellen CBER-Wert.
LBER Zeigt den aktuellen LBER-Wert.
Stromaufnahme Zeigt die aktuelle Stromaufnahme der Antenne an.
Speisespannung Zeigt die aktuelle Einspeisespannung zur Antenne an.
ONID Zeigt die ursprüngliche Netzwerkidentifikation des Signals.
TSID Zeigt die Transport-Stream-Kennung
Pilotschema Zeigt den aktuellen Wert des Pilotmusters des Signals.
FFT Modus Zeigt den aktuellen FFT-Modus des Signals.
TS Bitrate Zeigt die Bitrate des Transport-Streams an.
Frequenz-Offset Zeigt den aktuellen FFT-Modus des Signals.
dBμV Zeigt den aktuellen Leistungspegel des Eingangssignals.
DVB-T2 x-QAM 5/6	Zeigt das aktuelle DVB-System (z.B. DVB-T2), die Demodulationsart und den FEC-Wert.
i	Drücken Sie die Taste, um die Hilfeleiste anzuzeigen.
F1-Taste	Drücken Sie die Taste, um in das Menü „Scope“ zu gelangen.
F2-Taste	Drücken Sie die Taste, um in die Konstellationsanalyse zu gelangen.
F3-Taste	Drücken Sie die Taste, um die Einheit des Leistungspegels zwischen dBμV und dBm umzuschalten.
F4-Taste	Drücken Sie die Taste zur Stummschaltung.
STORE	Drücken Sie die Taste zum Speichern eines Screenshots.

3. Hauptmenü

3.2.1 Spektrum

Dieses Untermenü analysiert und zeigt das Live-Spektrum von 100 MHz \~ 900 MHz.

	Tippen Sie auf dieses Symbol, um das Menü zu verlassen und vorherigen Menü zurückzukehren.
	Tippen Sie auf einen Bereich des Spektrumsdiagramms, um die detaillierte Mittenfrequenz und den Leistungspegel anzuzeigen.
	Tippen Sie auf diese Symbole, um den Frequenzsuchbereich des Spektrums einzugrenzen.
	Stellen Sie die richtige Antennenausgangsspannung ein, indem Sie auf AUS, 5 V oder 12 V tippen.
	Tippen Sie auf „Los“, um die Live-Spektrumanalyse zu starten. Tippen Sie auf „Stopp“ um diese zu stoppen.

3. Hauptmenü

3.2.2 Konstellation

Dieses Untermenü zeigt das Konstellationsdiagramm des Live-Streams an. Auf der linken Seite des Menüs sind alle Frequenzen aufgelistet. Tippen Sie auf den Anzeigebereich der Frequenz, um zu diesem zu wechseln.

	Tippen Sie auf dieses Symbol, um das Menü zu verlassen und vorherigen Menü zurückzukehren.
Leistungspegel Zeigt den aktuellen Leistungspegel des Eingangssignals.
DVB-T2 x-QAM 3/5 Zeigt das aktuelle DVB-System (z. B. DVB-T2), die Demodulationsart und den FEC-Wert.
CNR Zeigt das aktuelle C/N-Verhältnis des Signals.
MER Zeigt den aktuellen MER-Wert.
CBER Zeigt den aktuellen CBER-Wert.
LBER Zeigt den aktuellen LBER-Wert.
Stromaufnahme Zeigt die aktuelle Stromaufnahme an.
Speisespannung Zeigt die aktuelle Speisespannung an.

3. Hauptmenü

3.2.3 Scope

Dieses Untermenü zeigt Ihnen gleichzeitig die aktuellen Werte von verschiedenen Frequenzen. Auf der linken Seite werden die jeweils aktiven Frequenzen angezeigt.

	Tippen Sie auf dieses Symbol, um das Menü zu verlassen und vorherigen Menü zurückzukehren.
Leistungspegel Zeigt den aktuellen Leistungspegel des Eingangssignals.
MER Zeigt die Signalgüte der Modulationsfehlerraten Messung
Signalstärke Zeigt die aktuelle Signalstärke der Frequenz in Prozent.
Signalqualität Zeigt die aktuelle Signalqualität der Frequenz in Prozent.
	Tippen Sie auf dieses Symbol, um die Frequenz anzupassen. Es wird ein neues Fenster geöffnet in dem Sie Frequenzen hinzufügen oder entfernen können.Entfernt die FrequenzFügt die Frequenz hinzu
	Tippen Sie auf dieses Symbol, um die aktuelle Frequenzliste in eine Excel-Tabelle zu exportieren.

3. Hauptmenü

3.3 Kabel (DVB-C / -C2)

• Alle verfügbaren Frequenzkanäle sind auf der linken Seite des Bildschirms aufgelistet.
• Tippen Sie auf den Bereich des Frequenzkanals, um zu diesem zu wechseln. Tippen und halten Sie den Finger gedrückt, um einen Popup-Dialog zu öffnen. In diesem können Sie nun die Kanalparameter bearbeiten (Bandbreite, Frequenz und Systemtyp).
• Tippen Sie auf das SUCHEN-Symbol (Lupe), um zu den Einstellungen der Programm-Suche zu gelangen:

Suchmodus Wählen Sie, ob Sie nur diesen einen Kanal oder alle Kanäle aus der Liste suchen möchten.
Verschlüsselt Wählen Sie, ob Sie alle (inkl. verschlüsselte) oder nur freie Kanäle suchen möchten.
Service Typ Wählen Sie ob Sie alle, nur TV-Kanäle oder nur Radio-Kanäle suchen möchten.
Attenuation (Dämpfung)	Hier kann eine zusätzliche Dämpfung von 0-31,5 db eingestellt werden.

3. Hauptmenü

	Tippen Sie auf dieses Symbol, um das Menü zu verlassen und zum Hauptmenü zurückzukehren.
	Tippen Sie auf dieses Symbol, um in die Spektrumanalyse zu gelangen.
	Tippen Sie auf dieses Symbol, um in die Konstellationsanalyse zu gelangen.
	Tippen Sie auf dieses Symbol, um in die Scope Einstellung zu gelangen.
	Dieses Symbol wird angezeigt, wenn ein Signal gefunden wurde.
	Dieses Symbol wird angezeigt, wenn kein Signal gefunden wurde.
	Tippen Sie auf dieses Symbol, um in die Einstellungen der Kanalsuchlaufparameter zu gelangen.

3. Hauptmenü

MER Zeigt das aktuellen	MER Wert an.
CBER Zeigt den aktuellen	len CBER-Wert.
VBER Zeigt den aktuellen	len VBER-Wert.
ONID Zeigt die ursprüngliche Netzwerkidentifikation des Signals.
TSID Zeigt die Transport-Stream-Kennung
TS Bitrate Zeigt die Bitrate des Transport-Streams an.
Frequenz-Offset Zeigt den aktuellen FFT-Modus des Signals.
dBμV Zeigt den aktuellen Leistungspegel des Eingangssignals.
DVB-C x-QAM 5/6 Zeigt das aktuelle DVB-System (z. B. DVB-T2), die Demodulationsart und den FEC-Wert.
i	Drücken Sie die Taste, um die Hilfeleiste anzuzeigen.
F1-Taste Drücken Sie	die Taste, um in das Menü „Scope“ zu gelangen.
F2-Taste Drücken Sie	die Taste, um in die Konstellationsanalyse zu gelangen.
F3-Taste ohne Funktion
F4-Taste Drücken Sie	die Taste, zur Stummschaltung.
STORE Drücken Sie die Taste, zum Speichern eines Screenshots.

3. Hauptmenü

3.3.1 Spektrum

Dieses Untermenü analysiert und zeigt das Live-Spektrum von 100 MHz \~ 900 MHz.

	Tippen Sie auf dieses Symbol, um das Menü zu verlassen und vorherigen Menü zurückzukehren.
	Tippen Sie auf einen Bereich des Spektrumsdiagramms, um die detaillierte Mittenfrequenz und den Leistungspegel anzuzeigen.
	Tippen Sie auf diese Symbole, um den Frequenzsuchbereich des Spektrums einzugrenzen.
	Tippen Sie auf „Los“, um die Live-Spektrumanalyse zu starten. Tippen Sie auf „Stopp“ um diese zu stoppen.

3. Hauptmenü

3.3.2 Konstellation

Dieses Untermenü zeigt das Konstellationsdiagramm des Live-Streams an. Auf der linken Seite des Menüs sind alle Frequenzen aufgelistet. Tippen Sie auf den Anzeigebereich der Frequenz, um zu diesem zu wechseln.

	Tippen Sie auf dieses Symbol, um das Menü zu verlassen und vorherigen Menü zurückzukehren.
Leistungspegel Zeigt des aktuellen Leistungspegel des Eingangssignals.
DVB-C 64-QAM Zeigt das aktuelle DVB-System (z. B. DVB-C2), die Demodulationsart und den FEC-Wert.
MER Zeigt das aktuellen MER-Wert an.
CBER Zeigt den aktuellen CBER-Wert.
LBER Zeigt den aktuellen LBER-Wert.

3. Hauptmenü

3.3.3 Scope

Dieses Untermenü zeigt Ihnen gleichzeitig die aktuellen Werte von verschiedenen Frequenzen. Auf der linken Seite werden die jeweils aktiven Frequenzen angezeigt.

3.4 DAB / DAB+ und FM

Dieses Menü kann das DAB und DAB+ Signale testen. Die Testergebnisse anzeigen und DAB und DAB+ Programme abspielen.

• Tippen Sie auf RESCAN, um die Suche aller Frequenzkanäle neu zu starten.
• Sie können die Ausgangsspannung der Antennenleistung nach Spannungssegmenten einstellen (AUS, 5 V oder 12 V).
• Alle verfügbaren Kanäle werden oben in der Tabelle aufgelistet. Die Textfarbe wird auf BLAU gesetzt, wenn der aktuelle Kanal abgespielt wird.
• Tippen Sie auf ein anderen Kanal, um diesen abzuspielen.
• Alle verfügbaren Frequenzkanäle werden in der Mitte des Bildschirms aufgelistet. Der Leistungspegel wird für jeden Frequenzkanal angezeigt. Tippen Sie einen Frequenzkanal, um zu diesem zu wechseln. Das Messgerät spielt das erste Programm des aktuell gewählten Frequenzkanals ab.
• Über den Button (kleines Bild) können Sie die gefundenen Programme nach Frequenz und Programmname anzeigen lassen.

3. Hauptmenü

FM

Dieses Menü kann FM Signale testen und den Leistungspegel der einzelnen Frequenzen anzeigen und auch wiedergeben. Es werden die Hauptfrequenzen gescannt. Andere müssen manuell ausgewählt werden um diese zu messen.

3.5 DiSEqC-Monitor

Dieses Untermenü zeigt Ihnen die DiSEqC-Einstellungen bzw. DiSEqC-Befehle eines angeschlossenen Gerätes (z. B. Receiver). Verbinden Sie den DVB-S Ausgang des Gerätes mit dem DVB-S Anschlusses des Messgerätes. Das Messgerät analysiert die ausgegebenen Signale und zeigt Ihnen diese am Bildschirm an.

3. Hauptmenü

3.6 Einstellungen

	Tippen Sie auf dieses Symbol, um das Menü zu verlassen und vorherigen Menü zurückzukehren.
Sprache Drücken	Sie auf das Feld Sprache. Ein Untermenü öffnet sich und Sie können die gewünschte Sprache auswählen.
Systemlautstärke Regeln	Sie die Systemlautstärke höher oder niedriger.
Display Helligkeit Regeln	Sie die Helligkeit des Displays.
Terrest./Kabel Eing.	Regeln Sie die Eingangsdämpfung der terrestrischen Messung und der Kabelmessung (0 - 31,5 dB).
Signalton Aktiviert oder deaktiviert Sie den Signalton.
Tastenton Aktiviert oder deaktiviert die Tastentöne.
Power Unit Wechselt den Anzeigewert zwischen dBμV und dBm.
Softwareversion Zeigt die aktuelle Softwareversion des Gerätes.
Software Ver. in MCU Zeigt die aktuelle Softwareversion des Gerätes in MCU.
Werkseinstellungen Setzt das Gerät zurück in den Auslieferungszustand.ACHTUNG: Alle Daten die Sie eingestellt haben gehen hierbei verloren!

3. Hauptmenü

3.7 Hilfe

In diesem Menü wird Ihnen die Bedienungsanleitung des Messgerätes angezeigt. Wischen Sie mit dem Finger nach links oder rechts um durch die jeweiligen Seiten zu blättern. Spreizen Sie zwei Finger auseinander um die Ansicht zu vergrößern.

3.8 Speicher

In diesem Menü werden die Screenshots gespeichert.

Einen Screenshot erstellen

Um einen Screenshot zu erstellen müssen Sie lediglich die STORE-Taste auf dem Messgerät drücken. Das aktuelle Bild auf dem Display wird anschließend automatisch in das SPEICHER-Menü geladen.

Einen Screenshot auf USB-Stick kopieren

Um einen Screenshot auf einen USB-Stick zu kopieren, tippen Sie auf die gewünschte Datei in der linken Spalte. Halten Sie den Finger gedrückt. Anschließend öffnet sich ein Pop-Up-Fenster in dem Sie die Datei auf einen USB-Stick kopieren können. Achten Sie darauf, dass vorher ein geeigneter USB-Stick im Gerät eingesteckt ist.

4. Hilfreiche Funktionen

4.1 Live TV-Wiedergabe

Drücken Sie die TV-Taste auf dem Messgerät oder tippen Sie das TV-Symbol auf dem Display, um in die Live-TV-Wiedergabe zu wechseln. Anschließend sehen Sie das aktuelle TV-Programm auf dem Display. Achten Sie darauf, dass vorab eine passende Senderliste im Messgerät erstellt wurde.

Zum öffenen einer Senderliste können Sie durch wischen mit dem Finger von links oben nach rechts unten das Menü mit der Senderliste öffnen. Durch wi- chen mit dem Finger nach oben oder unten, können Sie die Senderliste bewegen und den gewpünschten Sender auswählen.

Drücken Sie die Info-Taste im Live TV erhalten Sie Information über den aktuellen Sender. Im Live TV Modus können Sie mit F1 die Senderliste öffnen. Mit F2 haben Sie die Möglichkeit einer Eingabe von Senderplatznummern.

• Durch drücken des <Symbols verlassen Sie die Senderliste.
• Durch drücken auf das Satelliten Symbol können Sie einen Satelliten auswählen.
• Durch drücken auf die Lupe, können Sie nach Sendernamen Suchen.
• Durch drücken der rechts/links Pfeile können Sie zwischen TV/Radio wechseln.
• Durch wischen von rechts oben nach links unten öffen Sie die Programmplatz Eingabe.
• Durch wischen von oben nach unten oder von unten nach oben, können Sie das Programm wechseln.
• Durch wischen von rechts nach links beenden Sie den Live TV Modus.

4. Hilfreiche Funktionen

4.2 Info-Taste

Drücken Sie die Info-Taste auf dem Messgerät, um die Funktionen in den jeweiligen Menüs anzuzeigen. Je nach Menü haben z. B. die F-Tasten eine andere Funktion.

4.3 Firmware-Update

Wenn eine neue Firmware für das Messgerät vorhanden ist, müssen Sie diese in das Hauptverzeichnis (ohne Unterordner) eines USB-Sticks kopieren. Schalten Sie das Messgerät ein. Nach dem booten des Gerätes stecken Sie den USB-Stick ein. Öffnen Sie das Menü Einstellungen und drücken Sie 10x auf die Fläche Software Version. Ein weiteres Menü öffnet sich. Bestätigen Sie mit „Ja“ wenn Sie das Update starten möchten, mit „Nein“ wenn Sie abbrechen möchten.

WICHTIG: Schalten Sie das Messgerät NICHT aus bis zum Abschluss der Aktualisierung. Je nach Softwarestand kann das Gerät mehrmals starten bis alle update installiert sind.+ Nach Abschluss des Updates schalten Sie das Gerät aus und wieder ein. Das Gerät startet jetzt neu. Nach dem Neustart führen Sie bitte eine Werkseinstellung durch um alle Änderung zu übernehmen.

Hinweis:

Die aktuellste Firmware finden Sie immer auf unserer Homepage: www.megasat.tv

Zum Update verwenden Sie bitte einen USB3.0 Stick mit max 32GB Stick und FAT32 Format. NTFS Formate werden beim Update nicht unterstützt. Diesde können aber zur Datenübertragung genutzt werden.

4.4 Senderliste bearbeiten

Um die Senderliste zu bearbeiten, wechseln Sie bitte in den TV-Modus.

Drücken Sie anschließend die F1 Taste um die Senderliste zu öffnen. Wählen Sie den Stift oder drücken Sie die F1 Taste erneut um in den Bearbeitungsmodus zu gelangen.

In der Übersichtsleiste können Sie die gewünschte Senderliste auswählen.

Wählen Sie den Sender aus den Sie bearbeiten möchten und bleiben Sie ca. 2 Sekunden mit dem Finger auf dem gewünschten Sender.

EinweiteresFensteröffnetsichundSie können wählen zwischen

„LÖSCHEN, UMBENENNEN, VERSCHIEBEN“

Alternativ können Sie über F-Tasten diese Option öffnen.

Wählen Sie die gewünschte Funktion:

F1 für löschen. Bestätigen Sie mit „JA“ oder „NEIN“ um den Vorgang abzubrechen.

F2 für umbenennen. Tippen Sie mit Ihrem Finger auf den Namen, und das Tastaturfeld erscheint, um den Namen zu bearbeiten.

F3 für verschieben. Durch drücken der F3 Taste wird der Sender markiert. Tippen Sie im nächsten Schritt auf die gewünschte Position. Der gewählte Sender wird verschoben.

Mit EXIT verlassen Sie die Option und die Änderung wird gespeichert.

5. Technische Daten

Allgemeine Merkmale

■ 8,9 Zoll (22,6 cm) Touchscreen-Farb-Display
■ Video Ausgang SD/HD/FHD: 480i/p,576i/p,720p,1080i/p,4Kx2K

■ Messung von allen Empfangsarten: DVB-S/S2/C/C2/T/T2 H.264/H.265/DAB/DAB+/FM

■ Live TV Wiedergabe
■ Optische und akkustische Signalpegelanzeige
■ Spektrum und Konstellation
■ DiSEqC Schaltbefehlkontrolle
■ Integrierter Lautsprecher für TV-Wiedergabe
■ LED Licht auf der Rückseite für schlechte Sichtverhältnisse
■ Hochwertiges und stabiles Aluminium Gehäuse

■ USB-Anschluss für Firmware-Updates und Speicherung der Senderliste und Messdaten

■ Netzschalter und Auto-Standby
- Reset-Taste
■ Digitales Benutzerhandbuch auf dem Gerät
■ Stromversorgung: AC 100-240 V / DC 12 V, 2 A
■ Li-Ion-Akku (7.4 V / 5000 mA/h)

■ Schraubanschlüsse für den einfachen Wechsel der F-Buchsen

Anschlüsse

■ 1x USB-Anschluss
■ 1x DV-Ausgang
■ 1x F-Anschluss
■ 1x RF-Anschluss
■ 1x 12VDC-Eingang

Sonstiges

■ Abmessungen (B/H/T): 278 x 200 x 36 mm
■ Gewicht: Netto:1245 g / Brutto: 3200 g

Lieferumfang

■ Satmessgerät HD 7 Combo
■ Tragetasche mit Tragegurt
■ Tragegurt für Messgerät
■ Silikon-Schutzhülle
■ 230 Volt Netzteil
■ 12 Volt KFZ-Ladeadapter
■ F-Koaxialadapter
■ Bedienungsanleitung

5. Technische Daten

DVB-S / S2

■ Frequenzbereich: 950 - 2150 MHz
■ Eingangs-Pegelbereich: 35 \~ 100 dBμV
■ LNB-Spannung: 13/18 V, max. 300 mA
■ Messung der LNB Stromaufnahme in mA
■ LNB-Kurzschluss-Anzeige und -Schutz
■ Anzeigen: MER/LKM/CBER/LBER/Qualität dBμV/dBm
■ DiSEqC 1.0 / 1.1 / 1.2 / USALS / Auto-DiSEqC
■ Unicable I & II (EN 50494 / EN 50607)
■ TV-Suchmodus: Auto, Blindscan, Manuell
■ Transponderkontrolle (Indentifizierung von Empfangsebenen)
■ Berechnung von Dreh- und Neigungswinkel inkl. Kompass
■ NIT Kontrolle und Satellitenauswertung

DVB-T / T2 / C- / -C2

■ Frequenzbereich: 42 - 1002 MHz
■ DVB-T Anzeigen: PWR/CBER/LBER/MER/TS Bitrate/TSID/ONID
■ DVB-C Anzeigen: PWR/MER/LBER/CBER/ONID/TSID/TS Bitrate
■ Pegelbereich: 30 \~ 100 dBμV
■ Scope-Anzeige / Tilt-Anzeige
■ Automatische und manuelle Programmsuche

DAB / DAB+

■ DAB/DAB+-Signal Messen und Testen
■ DAB/DAB+-Programme abspielen
■ Messwerte für Level dBμV, SNR, CNR, ACQ, EID

FM

■ FM-Signal Messen und Testen
■ FM-Programme abspielen
■ Messwerte für Level dBμV, SNR

DiSEqC Monitor

■ Messung und Kontrolle der DiSEqC Schaltbefehle

Konformitätsinformation

Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/30/EU und 2014/35/EU sowie der Funkgeräterichtlinie 2014/53/EU befindet:

Megasat Satmessgerät HD 7 Combo (Art.-Nr. 2600020)

Die Konformitätserklärung zu diesen Produkten liegt der Firma vor: Megasat Werke GmbH, Brückenstraße 2a, D-97618 Niederlauer

Die Konformitätserklärung können Sie auf unserer Homepage downloaden: www.megasat.tv/support/downloads

PRODUKTREGISTRIERUNG

Mit der Registrierung Ihres Megasat-Produkts haben Sie Zugriff auf unsere automatischen E-Mail-Benachrichtigungen. Falls ihr Produkt eine neue Firmware benötigt, werden Sie per E-Mail benachrichtigt.

Für die Registrierung besuchen Sie bitte unsere Homepage www.megasat.tv

Das Formular finden Sie unter Support → Produktregistrierung

Notizen

WEEE Reg.-Nr. DE70592344

Version 2.0 September 2023) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Brückenstraße 2a | D-97618 Niederlauer | www.megasat.tv | [e-mail]

MEGASAT

DAB-Meter HD 7 Combo

user manual

1. General

3.4. DAB / DAB+ und FM

■ DAB/DAB+-Signal Messen und Testen
■ DAB/DAB+-Programme abspielen
■ Messwerte für Level dBμV, SNR, CNR, ACQ, EID

FM

WEEE Reg.-Nr. DE70592344

Version 2.0 (September 2023) // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Brückenstraße 2a | D-97618 Niederlauer | www.megasat.tv | [e-mail]
