Produkttyp	Satelliten-, terrestrischer und Kabel-TV-Signal-Messgerät (DVB-S/S2, DVB-T/T2, DVB-C)
Display	2,3-Zoll-TFT-LCD-Farbdisplay, 320 x 240 Pixel
Abmessungen (H/B/T)	177 x 80 x 34 mm
Gewicht	225 g
Stromversorgung	AC 100-240V (Adapter) oder DC 12V Autoladegerät; interner Li-Ion-Akku 7,4V / 1400 mAh
Akkulaufzeit	Bis zu 3 Stunden Betriebszeit
Satellitenfrequenzbereich	950 - 2150 MHz
Satellitendemodulation	QPSK, 8PSK, 16APSK, 32APSK (DVB-S2)
Satelliten-Coderaten	1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S); 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S2)
DiSEqC-Unterstützung	1.0, 1.1, 1.2, USALS, Unicable
Terrestrischer Frequenzbereich	44 - 870 MHz (DVB-T/T2); Bandbreite 6, 7, 8 MHz
Kabel-Frequenzbereich	44 - 870 MHz; Symbolrate 1-7,9 MS/s
Messungen	dBμV, CNR, BER, MER, Signalstärke und -qualität (Prozent), Spektrum, Konstellation, Neigungswinkel
Integrierter Kompass und Bewegungssensor	Zur Ausrichtung der Satellitenschüssel: Azimut- und Elevationsberechnung
Audio	Integrierter Lautsprecher
USB-Anschluss	Mini-USB für Firmware-Updates und Hochladen von Satelliten-/Transponderlisten
LNB-Spannung	13/18V, max. 500 mA
Eingangsimpedanz	75 Ω
Eingangspegelbereich	Satellit: min. 35 dBμV; Kabel: 30-100 dBμV
Menüsprachen	Englisch, Deutsch
Mitgeliefertes Zubehör	230V-Ladeadapter, 12V-Autoladegerät, Abdeckung mit Riemen, Benutzerhandbuch

Häufig gestellte Fragen - HD 3 Combo MEGASAT

Wie schließe ich das HD 3 Combo an eine Satellitenschüssel an?

Schließen Sie ein Koaxialkabel vom LNB an den LNB In-Anschluss am Messgerät an. Für terrestrischen Empfang oder Kabel verwenden Sie den ANT In-Anschluss. Schalten Sie das Gerät ein und navigieren Sie zum entsprechenden Menü (DVB-S/S2, DVB-T/T2 oder DVB-C).

Wie richte ich eine Satellitenschüssel mit dem Messgerät aus?

Gehen Sie zu DVB-S/S2 > Winkel berechnen. Wählen Sie Ihren Satelliten und Standort. Das Messgerät zeigt die erforderlichen Elevations- (Neigung) und Azimut- (horizontale) Winkel an. Verwenden Sie den Ausrichtungsmodus oder Kompassmodus mit dem integrierten Bewegungssensor, um die Schüssel anzupassen, bis das Signal einrastet.

Was bedeutet die 'LOCK'-Anzeige?

Die LOCK-Anzeige zeigt an, dass das Messgerät ein gültiges Signal gefunden und darauf eingerastet ist. Sie leuchtet grün, wenn eingerastet, und rot, wenn nicht eingerastet. Im Satellitenmodus erscheint sie nach Auswahl des korrekten Satelliten und Transponders.

Wie führe ich eine Spektrumanalyse durch?

Wählen Sie in jedem Messmodus (DVB-S, DVB-T, DVB-C) Spektrum aus dem Untermenü. Drücken Sie F3, um den Leistungspegelbereich zu ändern. Navigieren Sie mit den Pfeiltasten durch das Frequenzband. Das Spektrumdiagramm zeigt die Signalpegel über den Frequenzbereich.

Kann ich die Firmware aktualisieren?

Ja, Firmware-Updates sind über den Mini-USB-Anschluss möglich. Laden Sie die neueste Firmware von der Megasat-Website herunter, kopieren Sie sie auf einen USB-Stick (über einen USB-zu-Mini-Adapter) und folgen Sie dem Update-Verfahren im Menü Systemeinstellungen (falls verfügbar) oder wie im Handbuch beschrieben.

Wie richte ich DiSEqC oder Unicable ein?

Gehen Sie zu DVB-S/S2 > LNB-Einstellungen und navigieren Sie mit den Pfeiltasten zu DiSEqC/Unicable. Drücken Sie ◀▶, um den gewünschten DiSEqC-Port (1-4) oder den Unicable-Modus 1/2 auszuwählen. Drücken Sie bei Unicable OK und wählen Sie dann das Benutzerband und die Frequenz entsprechend Ihrer LNB-Konfiguration.

Warum ist die Signalstärke bei terrestrischen Kanälen niedrig?

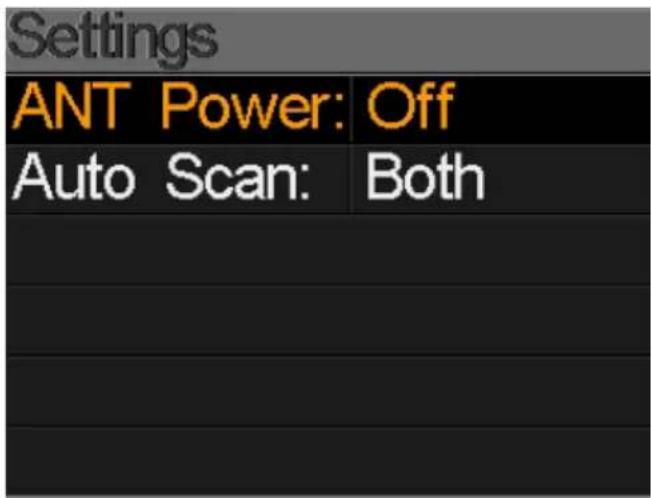

Überprüfen Sie die Antennenstromversorgung in DVB-T/T2 > Einstellungen. Wenn Sie eine aktive Antenne ohne eigene Stromversorgung verwenden, stellen Sie ANT-Strom auf 5V oder 12V. Bei passiven Antennen stellen Sie es auf Aus. Stellen Sie außerdem sicher, dass die Antenne richtig positioniert ist und die Frequenz im Bereich liegt.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Gehen Sie zu Systemeinstellungen, scrollen Sie zu Werkseinstellungen und drücken Sie OK. Bestätigen Sie den Reset, wenn Sie dazu aufgefordert werden. Dadurch werden alle vom Benutzer eingegebenen Daten gelöscht, einschließlich bearbeiteter Satellitenlisten und benutzerdefinierter Einstellungen.

Wie ist die Akkulaufzeit und wie lade ich ihn?

Der eingebaute Li-Ion-Akku bietet bis zu 3 Stunden Nutzung. Laden Sie ihn über den mitgelieferten 230V-Adapter, der an den DC-Anschluss angeschlossen wird, oder verwenden Sie das 12V-Autoladegerät. Die Betriebsanzeige leuchtet während des Ladevorgangs rot und blau, wenn der Akku voll ist.

Kann ich dieses Messgerät für DVB-C-Kabel-TV-Messungen verwenden?

Ja, wählen Sie DVB-C aus dem Startmenü. Es unterstützt den Frequenzbereich 44-870 MHz und QAM 16/32/64/128/256. Sie können Signaleinrastung, Leistung, SNR, BER anzeigen und Spektrumanalyse sowie Tilt (Pegelvergleich über Kanäle hinweg) durchführen.

BEDIENUNGSANLEITUNG HD 3 Combo MEGASAT

Satmessgerät HD 3 Combo V2

Bedienungsanleitung

1. Referenz

1.1 Allgemeine Merkmale....03
1.2 Lieferumfang....03

2. Bezeichnungen und Tastenbelegung....04

3. Hauptmenü

3.1 Anschließen und Einschalten 06

4. DVB-S / S2 (Satellitensuche)

4.1 Suche 07
4.2 LNB Einstellungen....08
4.3 Satellit bearbeiten....10
4.4 Spektrum 11
4.5 Konstellation....12
4.6 Winkel berechnen....13
4.6.1 Ausrichten-Modus.... 14
4.6.2 Kompass-Modus....15

5. DVB-T / T2 (Terrestrische Suche)

5.1 Messung....16
5.2 Auto Scan 17
5.3 Spektrum 17
5.4 Signalbewertung....18
5.5 RF Kanalliste....18
5.6 Einstellungen....19

6. DVB-C (Kabel TV Suche)

6.1 Messung....20
6.2 Signalbewertung....21
6.3 Spektrum 21

7. Einstellungen 22

8. Technische Daten 23

1. Referenz

1.1 Allgemeine Merkmale

• Messgerät zur Messung von DVB-S/-S2/-T/-T2/-C Signalen
  • Vorprogrammierte Satelliten- und Transponderliste
  • 2,3 Zoll TFT LCD Display mit 320 x 240 Pixeln.
• Unicable tauglich
• Konstellation- und Spektrumanalyse
• Automatische Berechnung von Dreh- und Neigungswinkel der Antenne
• Integrierter Kompass zur Standortanalyse
• Anzeige von dBμV, CNR, BER, Signalstärke und -qualität in Prozent
• Integrierter Power-Akku mit bis zu 3 Std. Betriebsdauer
• Firmwareupdates über Mini USB (USB auf Mini USB Adapter optional erhältlich)
• Ladefunktion über beiliegendem Netzteil oder KFZ-Ladeadapter
• Übersichtliches und selbsterklärendes Menü

1.2 Lieferumfang

• Megasat Satmessgerät HD 3 Combo V2
• 230 Volt Ladeadapter
• 12 Volt KFZ Ladeadapter
• Schutzhülle inkl. Tragegurt
• Bedienungsanleitung

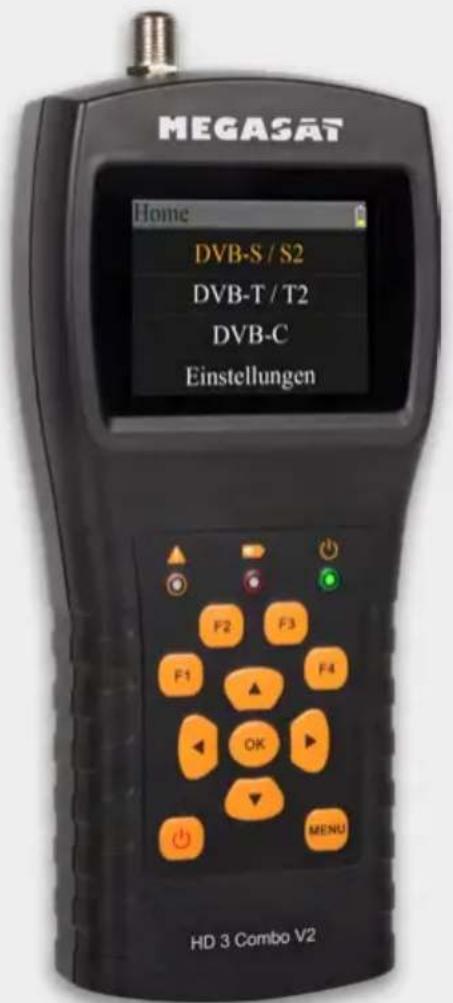

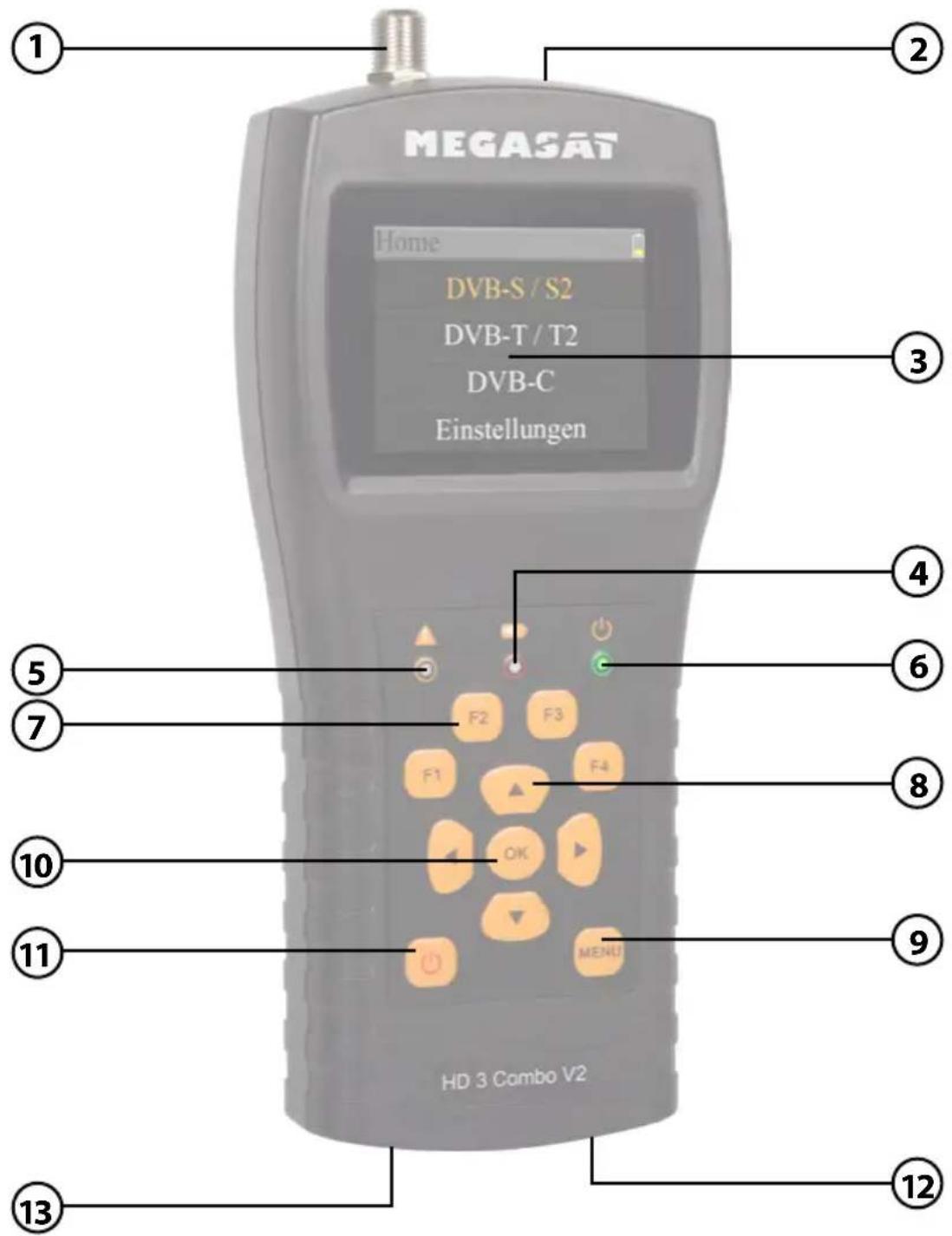

2. Bezeichnungen und Tastenbelegung

2. Bezeichnungen und Tastenbelegung

1. LNB In Satelliten-Signaleingang (DVB-S)
2. ANT In Antennen-Signaleingang (DVB-T oder DVB-C)
3. LCD Display Zeigt das Menü
4. Rot. der Akku wird geladen / Blau: Akku ist geladen.
5. Blinkt kurz, sobald die Antenne verbunden wurde.
6. Power-Anzeige: Gerät ist ein- oder ausgeschaltet.
7. Funktionstasten F1: Passen Sie die Helligkeit des Bildschirms an

F2: Aktiviert / deaktiviert die Tastentöne

(DVB-S: Messung der Stromaufnahme / Speisespannung)

F3: Funktionstaste in verschiedenen Menüs

(DVB-S: Transpondersteuerung / Messung der Ebenen)

(DVB-S/-T/-C: Auswahl des Spektrum-Messbereichs)

F4: (DVB-S: Auto DiSEqC Funktion)

Hinweis: Die Funktionen der F-Tasten sind davon abhängig, in welchem Untermenü Sie sich befinden.

(Siehe Punkt 11: Power Taste)

8. Navigation

▲▼ Navigation durch das Menü / Änderung der Werte
◀▶ Navigation durch das Menü / Änderung der Werte

1. Menu Mit Menü gelangen Sie in das Menü oder verlassen es.
2. OK In den Menüs bestätigen Sie mit OK Ihre Auswahl.
3. Power Schalten Sie das Gerät ein oder aus. Drücken und halten Sie den Schalter für 2 Sekunden, um das Gerät einzuschalten. Drücken Sie den Schalter kurz, um die Funktionen der F-Tasten auf dem Bildschirm einzublenden.
4. DC Anschluss an das Netzladekabel.
5. Reset Zurücksetzen des Gerätes.

3. Anschließen und Einschalten

1. Verbinden Sie das Koaxialkabel mit dem LNB oder ANT Eingang des Messgerätes.

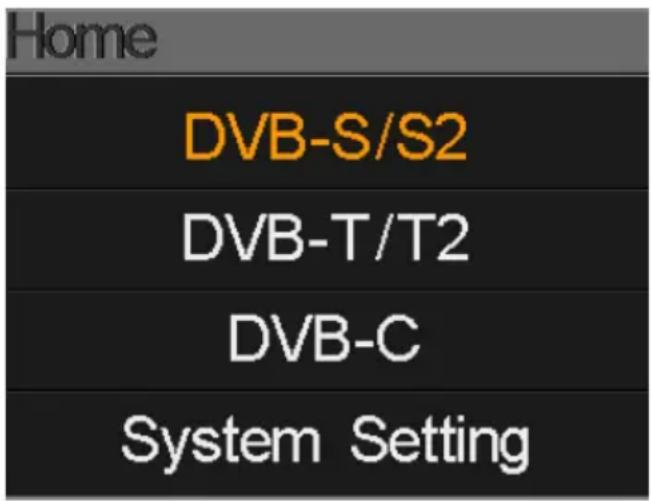

2. Schalten Sie das Messgerät ein. Nach dem Bootvorgang erscheint das Hauptmenü. Das Menü besteht aus DVB-S/S2, DVB-T/T2, DVB-C und Systemeinstellungen. Nutzen Sie die ▲▼ Tasten um zwischen den einzelnen Punkten zu wechseln.

3. Drücken Sie die OK Taste um in ein Menü zu gelangen. Mit der MENÜ Taste verlassen Sie das jeweilige Menü.

DVB-S/S2 Untermenü für Satelliten Signalsuche.

DVB-T/T2 Untermenü für terrestrische Signalsuche.

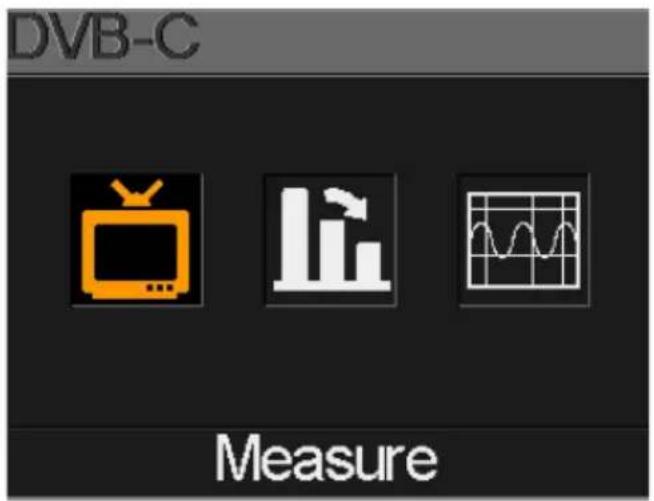

DVB-C Untermenü für Kabel TV Signalsuche.

Systemeinstellungen Untermenü um diverse Einstellungen am Messgerät vorzunehmen (Sprache, Auto standby, ...)

4. DVB-S / S2 (Satellitensuche)

Wählen Sie mit den ▲▼ Tasten den Menüpunkt Satellit aus und bestätigen Sie mit OK. Anschließend gelangen Sie zu weiteren Untermenüs:

• Suche
• LNB Einstellungen
• Satellit bearbeiten
• Spektrumanalyse
• Konstellationsanalyse
• Winkelberechnung

4. DVB-S / S2 (Satellitensuche)

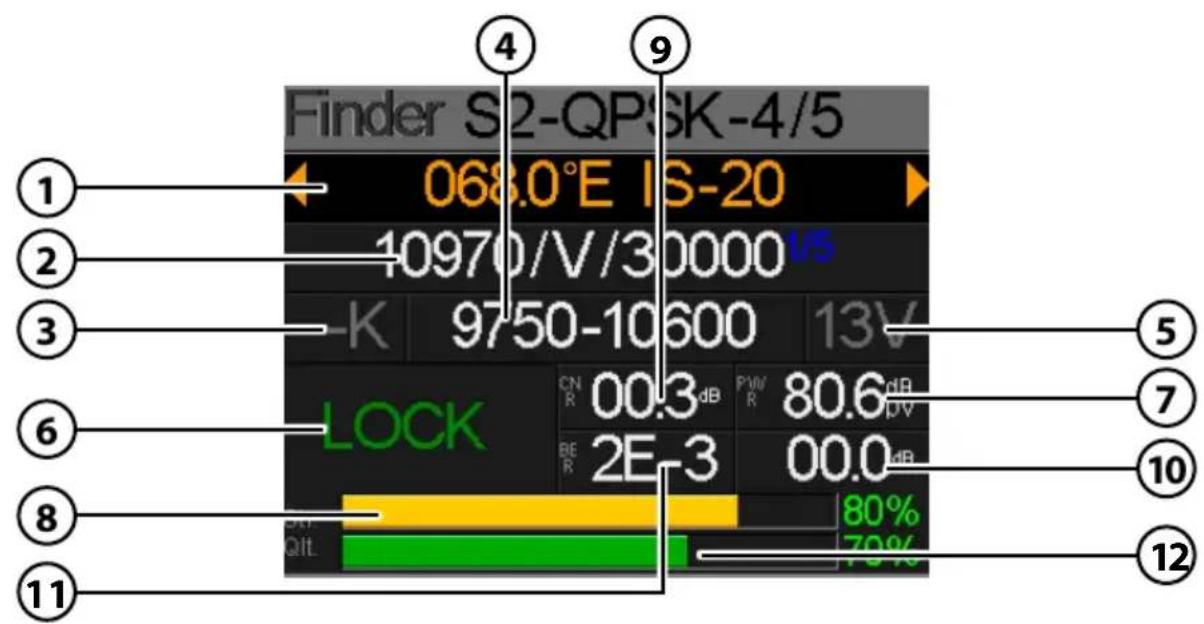

4.1 Suche

1. Satellit

Zeigt den aktuellen Satelliten. Nutzen Sie die ◀▶ Tasten, um den Satelliten zu wechseln. Mit OK gelangen Sie in die Satellitenliste. Wählen Sie mit den ▲▼ Tasten den

gewünschten aus, und bestätigen Sie mit OK.

1. Transponder Zeigt den aktuellen Transponder. Nutzen Sie die ◀▶ Tasten, um den Transponder zu wechseln. Mit OK können Sie einen Transponder manuell eingeben (nutzen Sie hierzu die ▲▼ Tasten um den Wert zu ändern). Bestätigen Sie mit OK.

2. 22K Zeigt den aktuellen 22 K Status.

3. LNB Typ Zeigt den aktuellen LNB Typ. Nutzen Sie die ◀▶ Tasten, um den LNB Typ zu wechseln. Mit OK gelangen Sie in die LNB Liste. Wählen Sie mit den ▲▼ Tasten den gewünschten Typ aus, und bestätigen Sie mit OK.

4. LNB Power Status Zeigt den aktuellen Status des LNBs (18 V = Horizontal / 13 V = Vertikal)

5. Lock Status Zeigt an, dass der eingestellte Satellit gefunden wurde.

6. PWR Zeigt den aktuellen Pegel des Signals in dBμV an.

7. STR Zeigt die aktuelle Signalstärke an.

8. CNR Zeigt den aktuellen CNR Wert des Signals an.

9. MER Zeigt den aktuellen MER Wert des Signals an.

10. BER Zeigt den aktuellen BER Wert des Signals an.

11. QLT Zeigt die aktuelle Signalqualität an.

4. DVB-S / S2 (Satellitensuche)

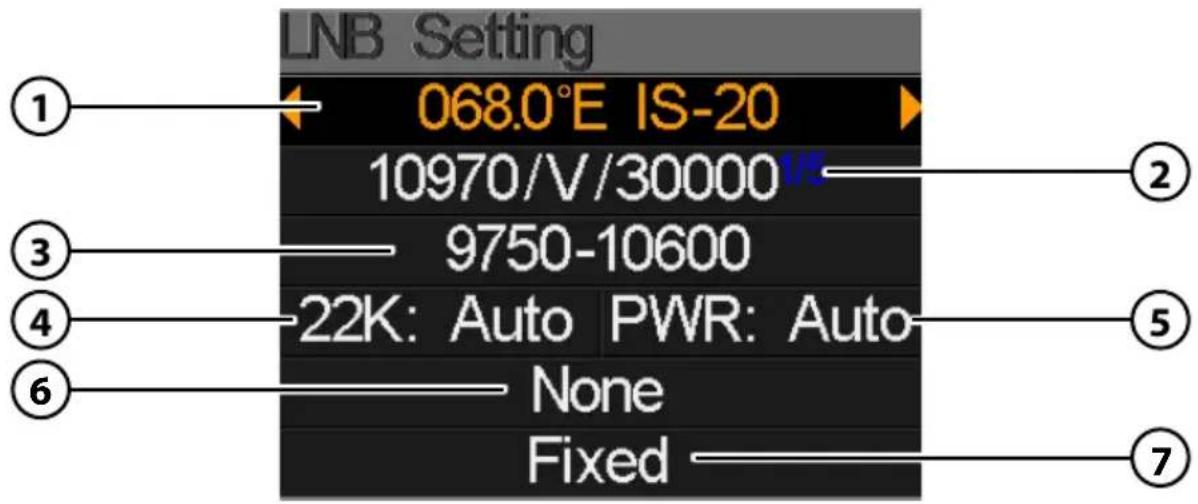

4.2 LNB Einstellungen

1. Satellit Zeigt den aktuellen Satelliten. Nutzen Sie die ◀▶ Tasten, um den Satelliten zu wechseln. Mit OK gelangen Sie in die Satellitenliste. Wählen Sie mit den ▲▼ Tasten den gewünschten aus, und bestätigen Sie mit OK.
2. Transponder Zeigt den aktuellen Transponder. Nutzen Sie die ◀▶ Tasten, um den Transponder zu wechseln. Mit OK können Sie einen Transponder manuell eingeben (nutzen Sie hierzu die ▲▼ Tasten um den Wert zu ändern). Bestätigen Sie mit OK.
3. LNB Typ Zeigt den aktuellen LNB Typ. Nutzen Sie die ◀▶ Tasten, um den LNB Typ zu wechseln. Mit OK gelangen Sie in die LNB Liste. Wählen Sie mit den ▲▼ Tasten den gewünschten Typ aus, und bestätigen Sie mit OK.
4. 22K Zeigt den aktuellen 22K Status. Nutzen Sie die ◀▶ Tasten, um den zwischen AN und AUS zu wechseln.
5. PWR Zeigt den aktuellen Status des LNBs. Nutzen Sie die ◀▶ Tasten, um den zwischen AUTO, 18 V und 13 V zu wechseln. (18 V = Horizontal / 13 V = Vertikal)
6. DiSEqC / Unicable Nutzen Sie die ◀▶ Tasten, um den gewünschten DiSEqC Port oder zwischen Unicable 1 und 2 zu wechseln. Bei Auswahl von Unicable bestätigen Sie mit OK und wählen anschließend die Portbelegung und Frequenz aus.
7. Motor Typ Nutzen Sie die ◀▶ Tasten, um den Motortyp einzustellen. Wählen Sie zwischen feste Antenne, USALS und Diseqc 1.2.

4. DVB-S / S2 (Satellitensuche)

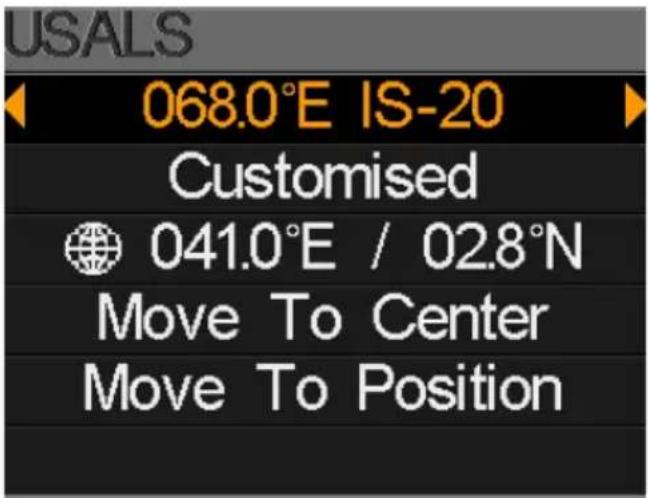

USALS Einstellungen

Drücken Sie OK, wenn Sie den Motortyp auf USALS gestellt haben, um in die USALS Einstellungen zu gelangen.

• Satellit Wählen Sie mit den ◀▶ Tasten den gewünschten Satelliten.
• Längengrad Drücken Sie OK, um den Längengrad zu ändern. Nutzen Sie die Navigationstasten, um den Wert zu ändern.
• Breitengrad Drücken Sie OK, um den Breitengrad zu ändern. Nutzen Sie die Navigationstasten, um den Wert zu ändern.
• Zum Mittelpunkt Dreht die Antenne in Mittelstellung.
• Zu Position Dreht die Antenne zur gewünschten Position.

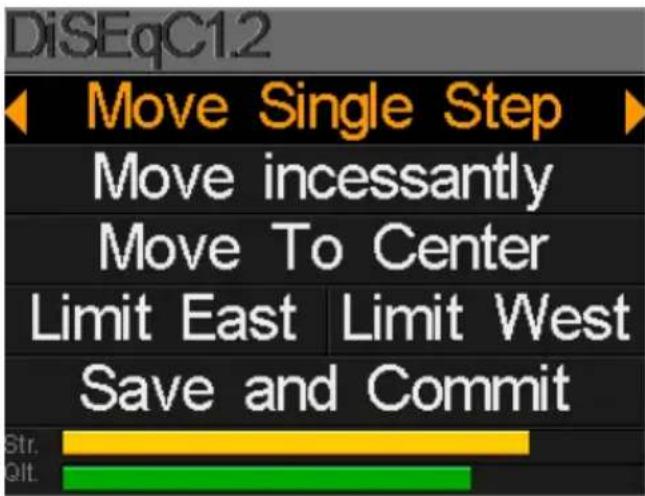

DiSEqC 1.2 Einstellungen

Drücken Sie OK, wenn Sie den Motortyp auf DiSEqC 1.2 gestellt haben, um in die DiSEqC 1.2 Einstellungen zu gelangen.

• Einzelschritte Drücken Sie die ◀▶ Tasten, um den Motor schrittweise zu drehen.
• Dauerhaft zu drehen. Drücken Sie die ◀▶ Tasten, um den Motor kontinuierlich
• Zum Mittelpunkt Drücken Sie OK, um die Antenne in die Mittelstellung zu bringen.
• Ost/West Limit Setzen Sie das Ost-, bzw. West-Limit fest.
• Speichern Speichern Sie die Einstellungen.

4. DVB-S / S2 (Satellitensuche)

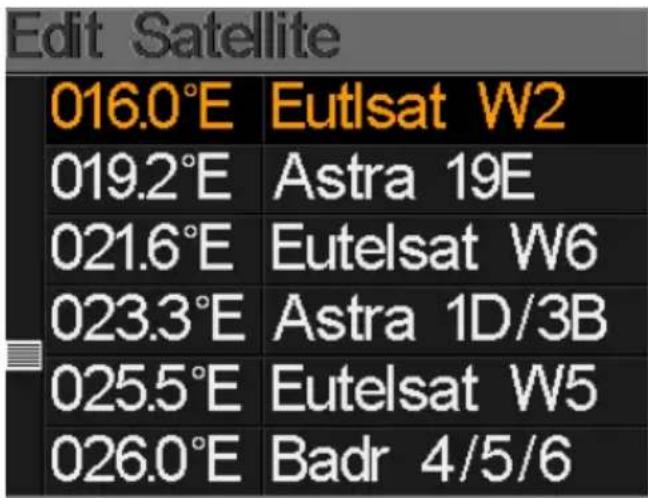

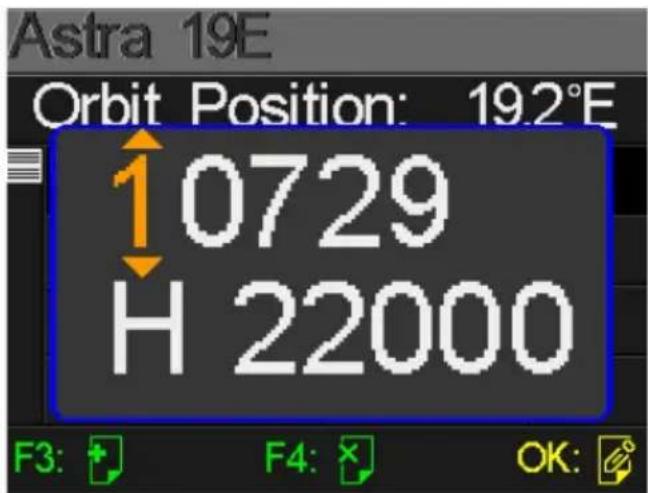

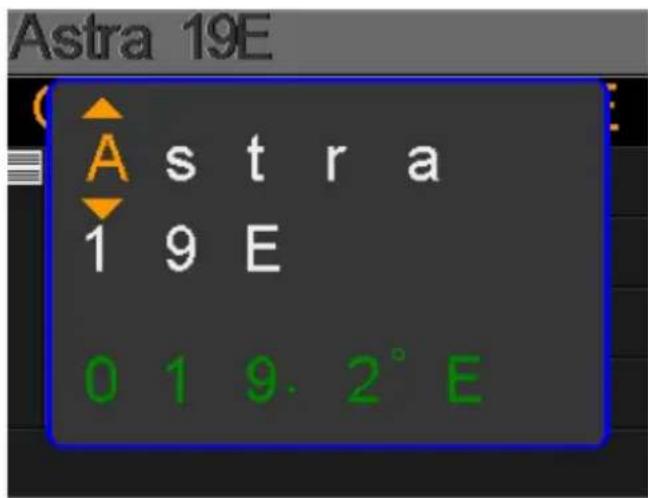

4.3 Satellit bearbeiten

1. Wählen Sie einen Satelliten mit den ▲▼ Tasten aus und drücken Sie OK, um diesen zu bearbeiten.

1. Drücken Sie OK, um den Namen des Satelliten zu bearbeiten. Nutzen Sie hierzu die Navigationstasten und be- stätigen Sie anschließend mit OK.

1. Wählen Sie mit den ▲▼ Tasten einen Transponder aus der Liste und bestätigen Sie mit OK, um den gewählten zu ändern. Nutzen Sie hierzu die Navigationstasten und bestätigen Sie anschließend mit OK.

4. DVB-S / S2 (Satellitensuche)

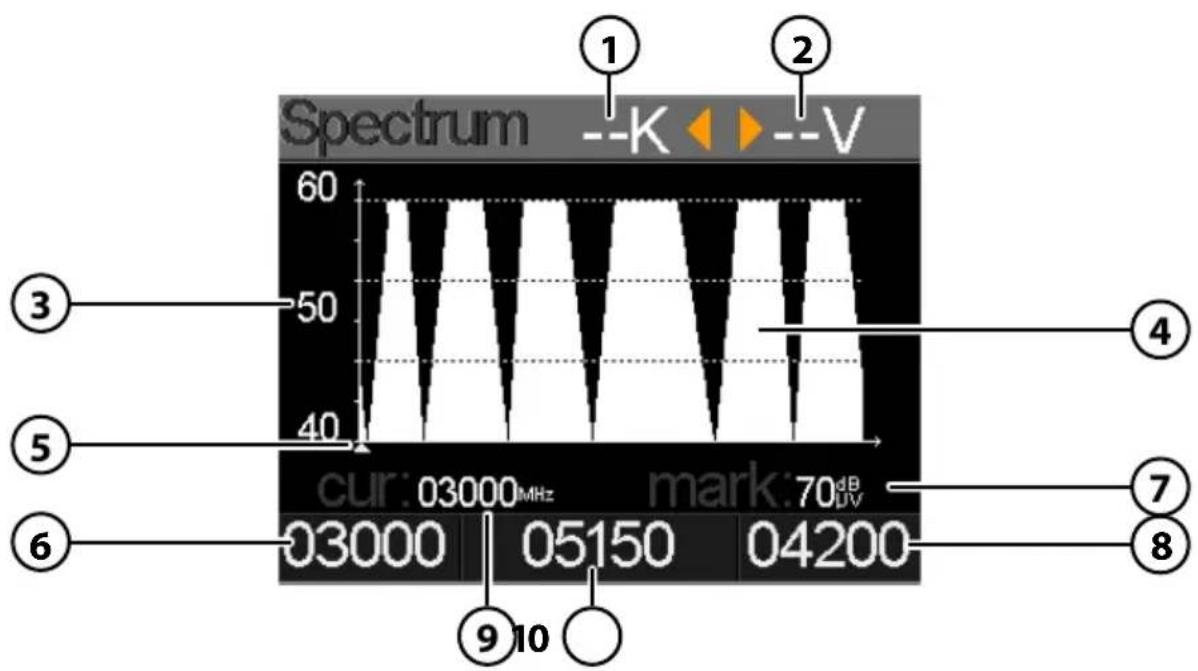

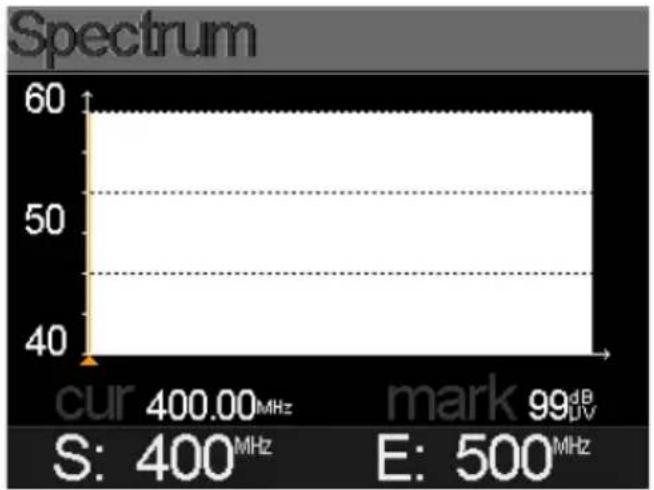

4.4 Spektrum

1. Zeigt den aktuellen 22 K Status (-- K = aus / 22 K = an).
2. Zeigt die aktuelle Spannung den LNBs. Die Werte sind: 13 V, 18 V oder AUS.
3. Zeigt den Bereich des Leistungspegels (0\~100).
4. Zeigt den grafischen Bereich des Spektrums.
5. Zeigt die aktuelle Frequenz. Wechseln Sie mit den ◀▶ Tasten.
6. Zeigt die Anfangsfrequenz des Spektrums.
7. Zeigt den Leistungspegelwert der LNB Spannung in dBμV.
8. Zeigt die Endfrequenz des Spektrums.
9. Zeigt die aktuelle Frequenz.
10. Zeigt den aktuellen LNB Typ Modus.

Nutzen Sie die ▲▼ Tasten um im Spektrum-Menü hoch und runter zu navigieren. Mit den ◀▶ Tasten ändern Sie die jeweiligen Werte, bzw. bewegen Sie sich durch das Frequenzband (5).

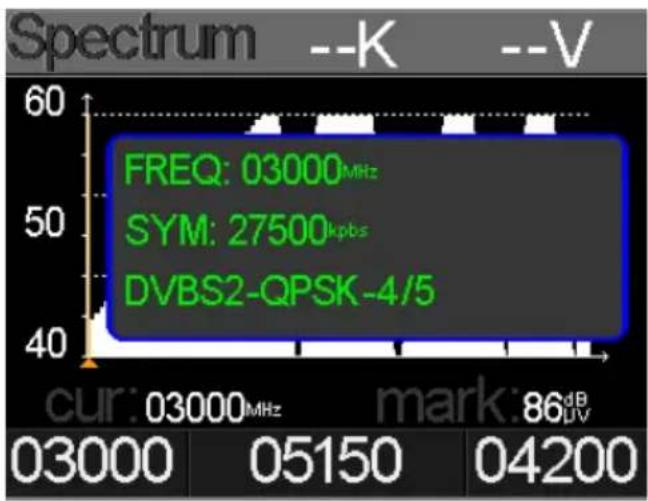

Drücken Sie die OK Taste um die Frequenzdaten anzuzeigen.

Um den Bereich des Leistungspegels zu ändern, drücken Sie die F3 Taste.

4. DVB-S / S2 (Satellitensuche)

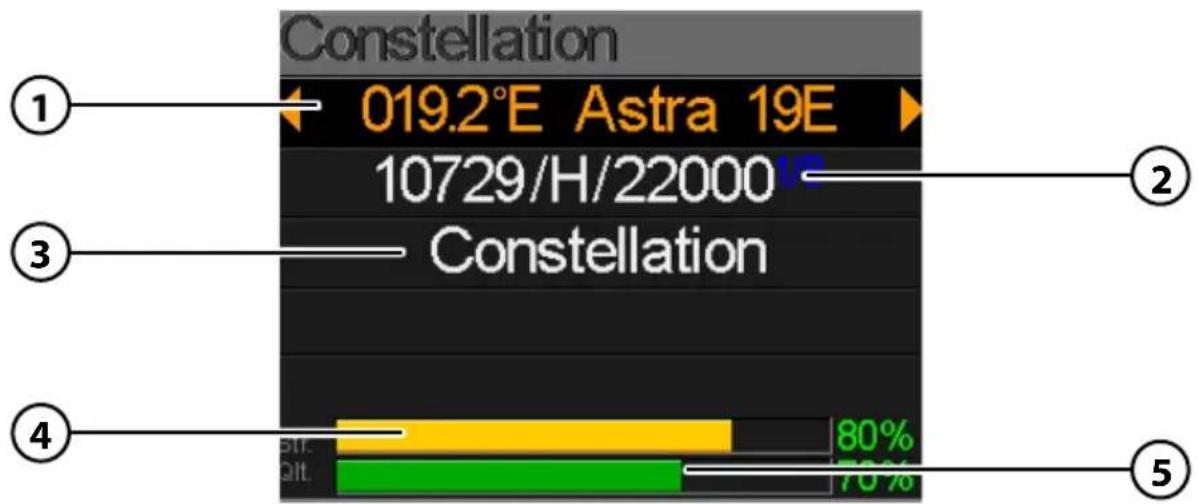

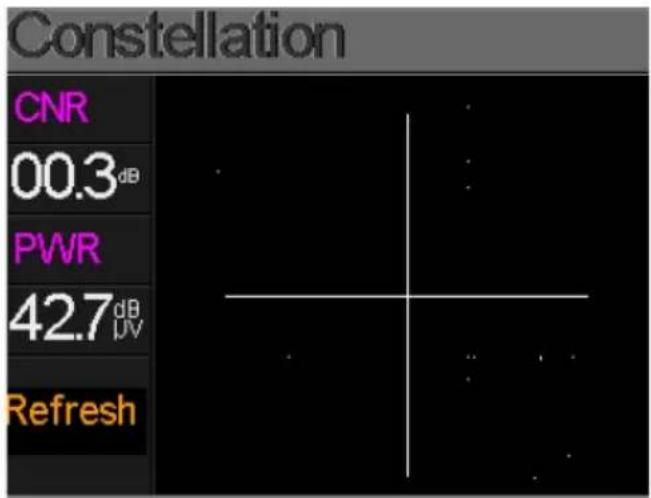

4.5 Konstallation

1. Zeigt den aktuellen Satelliten. Nutzen Sie die ◀▶ Tasten, um den Satelliten zu wechseln. Mit OK gelangen Sie in die Satellitenliste. Wählen Sie mit den ▲▼ Tas- ten den gewünschten aus, und bestätigen Sie mit OK.
2. Zeigt den aktuellen Transponder. Nutzen Sie die ◀▶ Tasten, um den Transponder zu wechseln. Mit OK können Sie einen Transponder manuell eingeben (nutzen Sie hierzu die ▲▼ Tasten um den Wert zu ändern). Bestätigen Sie mit OK.
3. Drücken Sie OK, um die Konstellation anzuzeigen.
4. Zeigt an die aktuelle Signalstärke an.
5. Zeigt an die aktuelle Signalqualität an.

CNR, Leistungspegel und das Konstellationsdiagramm wird im Menü angezeigt. Drücken Sie OK, um zu aktualisieren.

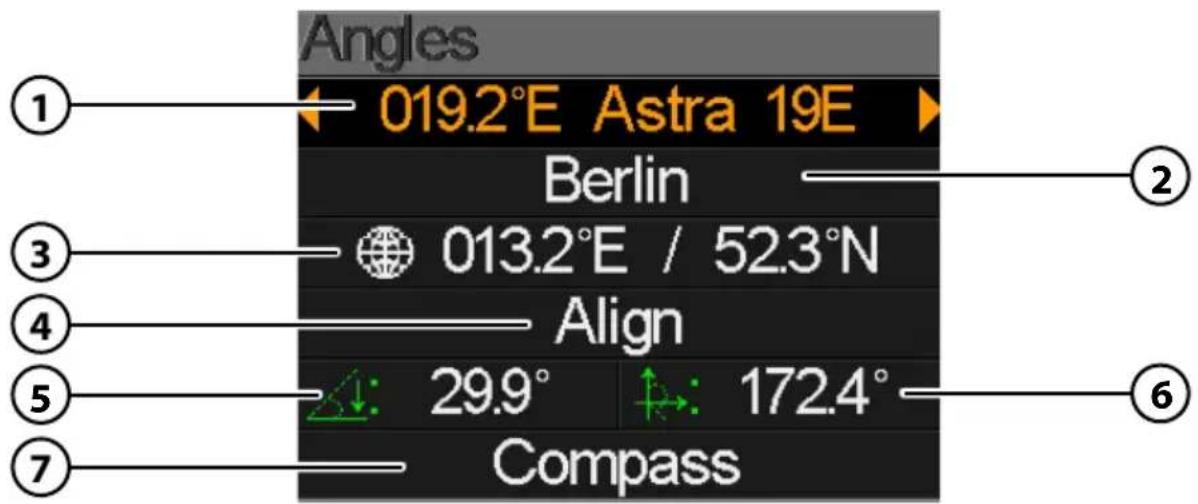

4.6 Winkel berechnen

1. Zeigt den aktuellen Satelliten. Nutzen Sie die ◀▶ Tasten, um den Satelliten zu wechseln. Mit OK gelangen Sie in die Satellitenliste. Wählen Sie mit den ▲▼ Tasten den gewünschten aus, und bestätigen Sie mit OK.
2. Wählen Sie aus der Liste Ihren Standort, bzw. ihre geografische Lage aus (z. B. Berlin). Möchten Sie einen eigenen Standort definieren, wählen Sie „individuell“.
3. Zeigt den Längen- und Breitengrad Ihres Standortes.
4. Wechselt in den grafischen Ausrichten-Modus (siehe Seite 13).
5. Zeigt Ihnen den vertikal Winkel zur Ausrichtung der Antenne.
6. Zeigt Ihnen den horizontalen Winkel zur Ausrichtung der Antenne.
7. Wechselt in den grafischen Kompass-Modus (siehe Seite 14).

4. DVB-S / S2 (Satellitensuche)

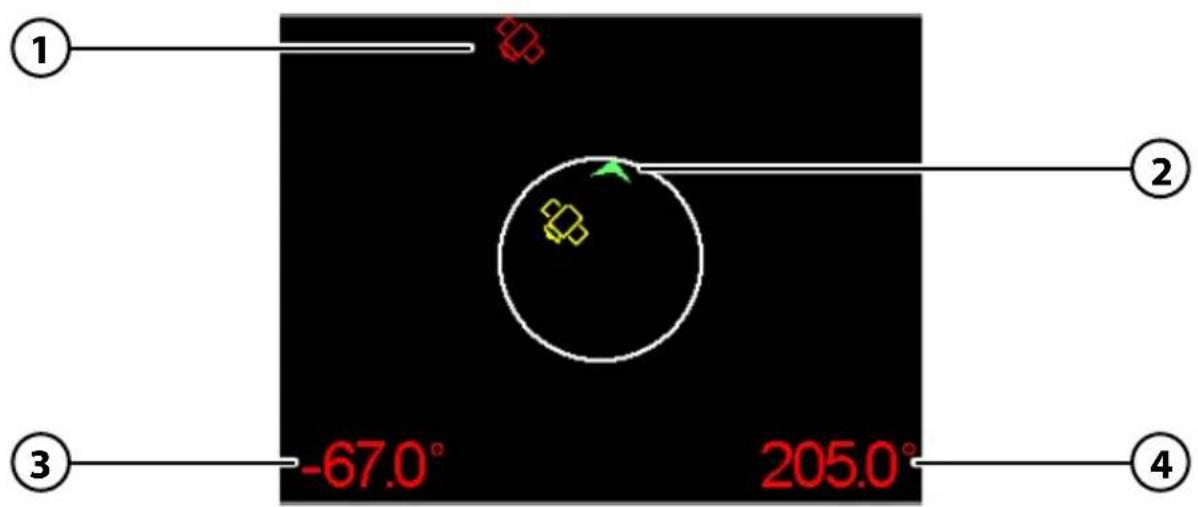

4.6.1 Ausrichten-Modus

1. Zeigt die Position des ausgewählten Satelliten.
2. Zeigt die Richtung des Messgerätes an.
3. Zeigt den vertikalen Winkel des Messgerätes an.
4. Zeigt den horizontalen Winkel des Messgerätes an.

Bedienung

Das Messgerät ist mit einem Bewegungssensor ausgestattet. Sobald Sie das Messgerät drehen oder neigen, werden die Werte in Echtzeit angezeigt.

1. Legen oder halten Sie das Messgerät waagerecht.
2. Orientieren Sie sich an dem grünen Pfeil (2), dieser zeigt Ihnen die aktuelle Richtung in der das Messgerät zeigt.
3. Drehen Sie das Messgerät so lange in Richtung des Satelliten (1) bis der grüne Peil auf den Satelliten zeigt. Nun haben Sie die Richtung in die der Spiegel zeigen muss.
4. Neigen Sie nun das Messgerät bis der Neigungswinkel die vorgegebene Gradzahl erreicht hat (Der Neigungswinkel variiert je nach geografischen Standort). Nun haben Sie die Neigung wie der Spiegel eingestellt werden muss.

4. DVB-S / S2 (Satellitensuche)

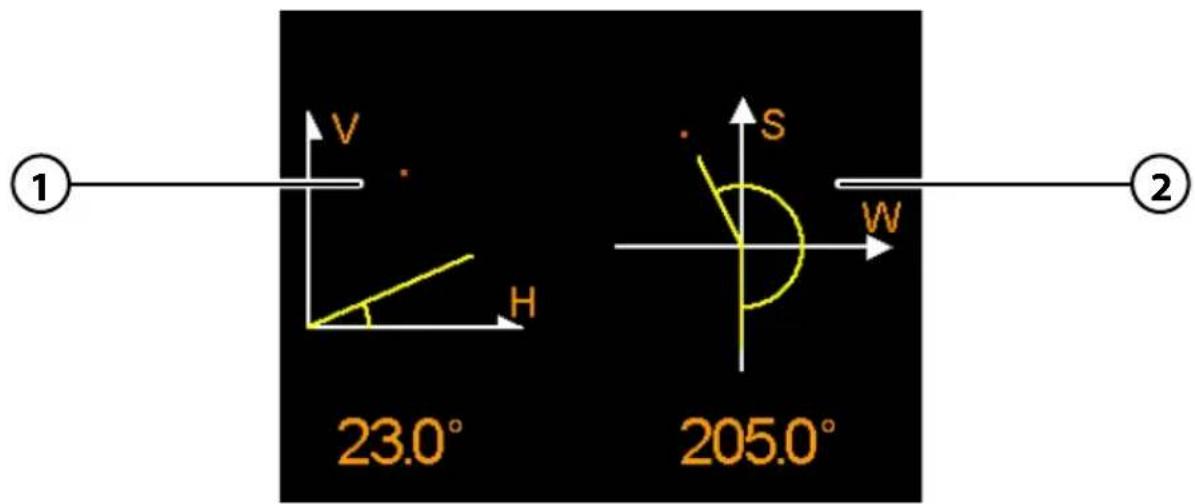

4.6.2 Kompass-Modus

1. Zeigt Ihnen den aktuellen Neigungswinkel. Neigen Sie das Messgerät um den Wert des vorgegebenen Winkels anzupassen.

2. Drehen Sie das Messgerät um den horizontalen Winkel anzupassen.

Beispiel:

Sie befinden sich in Berlin und möchten den Satelliten „Astra 19,2° Ost“ einstellen. Die Werte wie Sie den Spiegel einstellen müssen sind:

• 29,2° Neigungswinkel (vertikal)
• 19,2° östlich von Süden (horizontal)

Stellen Sie sich mit dem Messgerät in Richtung Süden. Drehen Sie es nun in östlicher Richting (nach links). Achten Sie auf die Gradzahl (2), die das Messgerät anzeigt. Der Winkel muss sich bei 19,2° befinden.

Neigen Sie nun das Messgerät bis sich der Neigungswinkel (1) bei 29,2° befindet. Die Position wie Sie das Messgerät nun halten müssen Sie nun auf den Spiegel übertragen.

5. DVB-T / T2 (Terrestrische Suche)

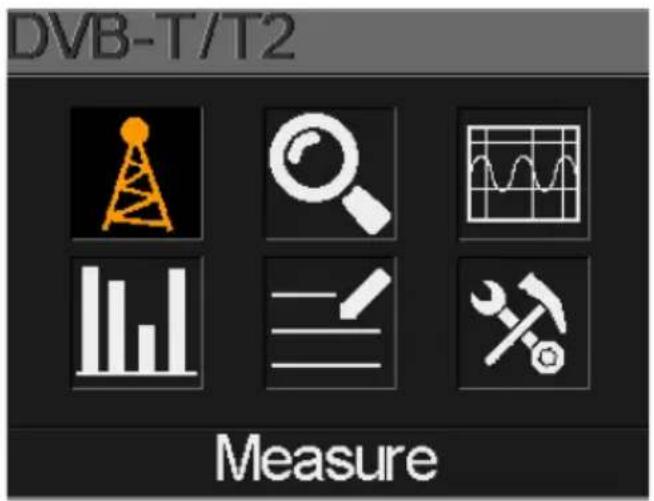

Wählen Sie mit den ▲▼ Tasten den Menüpunkt Terrestrisch aus und bestätigen Sie mit OK. Anschließend gelangen Sie zu weiteren Untermenüs:

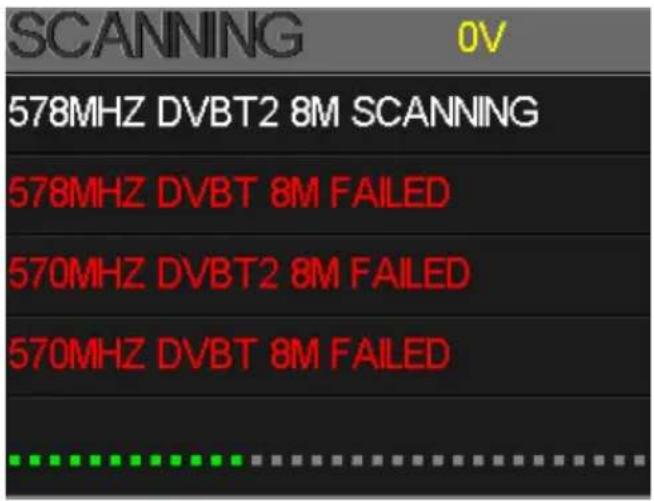

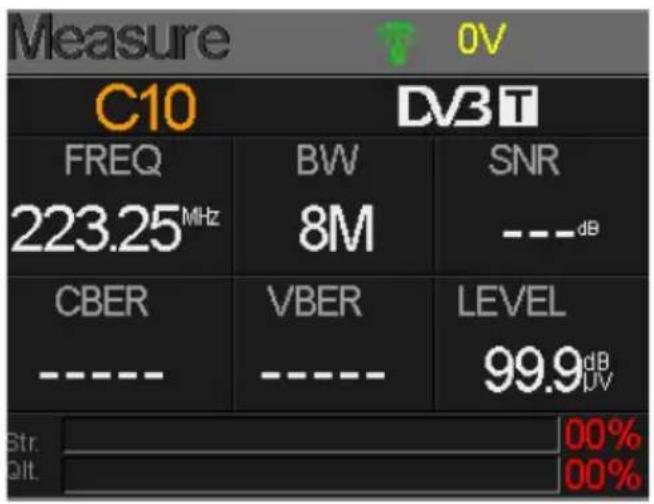

• Messung
• Auto Scan
• Spektrum
• Signalbewertung
• RF Kanalliste
• Einstellungen

5.1 Messung

Das Messgerät zeigt folgende Werte während dem Live-Signal:

• Leuchtet grün bei gefundenem Signal. Leuchtet rot bei keinem Signal.

• C04-C68 Kanalauswahl

• 0V Antennenspannung (0 V / 5 V / 12 V)

• DVB-T/T2 Messung von DVB-T oder DVB-T2. Nutzen Sie die ◀▶ Tasten um zwischen den beiden Varianten zu wechseln.

- FREQ Zeigt die aktuelle Frequenz. Drücken Sie die ◀▶ Tasten um diese zu wechseln oder drücken Sie OK um eine Frequenz manuell einzugeben.

- BW Zeigt die Bandbreite des Live-Signals. Drücken Sie die ◀▶ Tasten um zwischen 6M, 7M und 8M zu wechseln

• SNR Zeigt das aktuelle Signalrauschen des Live-Signals.

• CBER Zeigt den CBER (BER, früher FEC) Wert des Live-Signals.

• VBER Zeigt den VBER (BER, früher FEC) Wert des Live-Signals.

• LEVEL Zeigt den Leistungspegelwert des Live-Signal.

- Str. Zeigt die Signalstärke des Live-Signals in Prozent.

• Qlt. Zeigt die Qualität des Live-Signals in Prozent.

5. DVB-T / T2 (Terrestrische Suche)

5.2 Auto Scan

Führt einen automatischen Suchlauf der verschiedenen Frequenzen durch. Werden viele Frequenzen rot angezeigt, ist ggf. das Signal zu schwach.

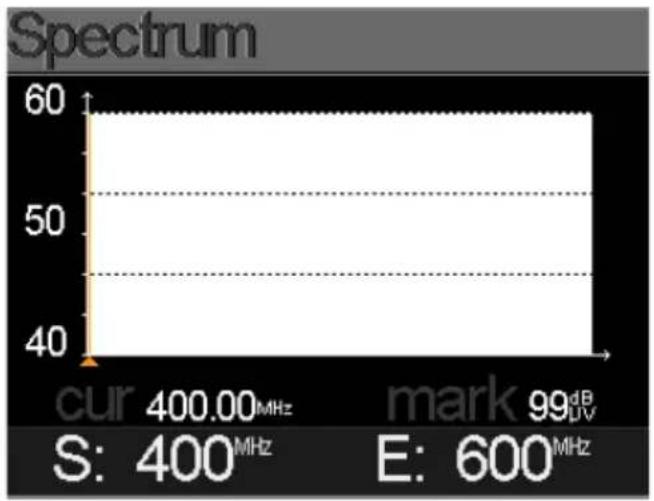

5.3 Spektrum

Dieses Menü zeigt das Spektrumdia- gramm des Frequenzbereiches.

• 40\~80\~100 Der Bereich des Pegelwertes. Um den Bereich des Leistungspegels zu ändern, drücken Sie die F3 Taste.
• ▲ Grafische Markierung der aktuellen Frequenz. Nutzen Sie die ◀▶ Tasten um den Wert zu ändern.
  • cur Zeigt die aktuelle Frequenz.
• mark Der Leistungspegel der aktuellen Frequenz im Spektrumdiagramm.
  • S Die Startfrequenz des Spektrumdiagramms.
  • E Die Endfrequenz des Spektrumdiagramms.

5. DVB-T / T2 (Terrestrische Suche)

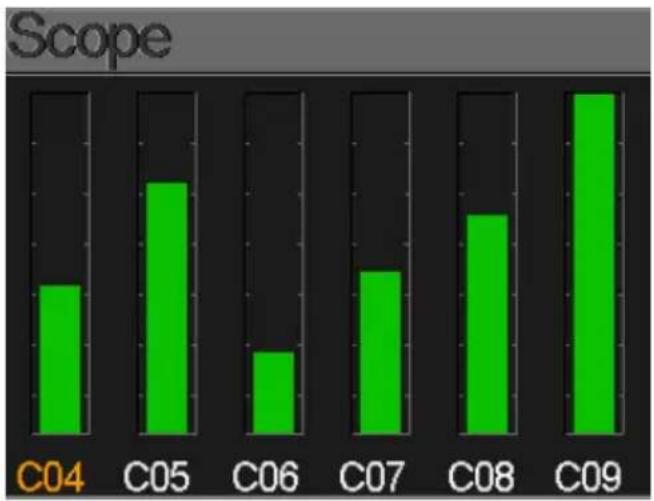

5.4 Signalbewertung

Diese Anzeige zeigt gleichzeitig den Pegel (dμBV) von 6 Kanälen. Nutzen Sie die

◀▶ Tasten um einen Kanal zu wählen, drücken Sie OK um einen anderen Kanal der Liste hinzuzufügen.

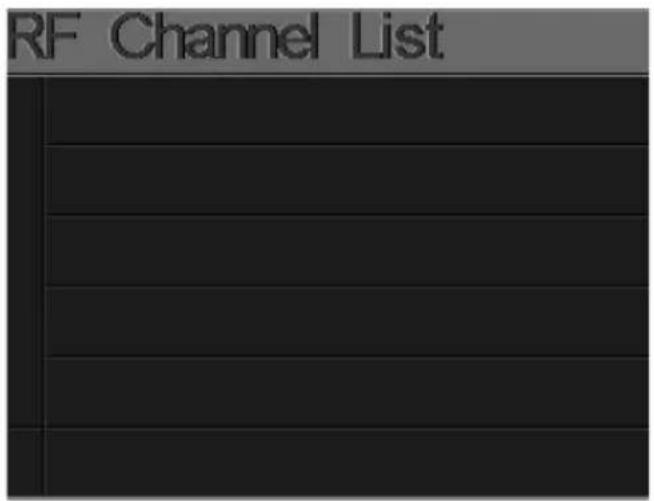

5.5 RF Kanalliste

In dieser Liste werden gefundene Frequenzen der Autosuche angezeigt.

In diesem Menüpunkt können Sie diverse Einstellungen vornehmen.

- ANT Power Je nach dem was für eine DVB-T Antenne Sie nutzen, müssen Sie hier die Stromversorgung einstellen. Nutzen Sie eine aktive DVB-T Antenne mit eigener Stromversorgung, wählen Sie AUS. Nutzen Sie eine Antenne ohne eigener Stromversorgung wählen Sie je nach Antenne 5 Volt oder 12 V, damit diese mit Stromversorgt wird.

- Auto Scan Wählen Sie hier welche DVB-T Signale bei der Autosuche mit einbezogen werden sollen. Wählen Sie zwischen DVB-T, DVB-T2 oder beide.

6. DVB-C (Kabel TV Suche)

Wählen Sie mit den ▲▼ Tasten den Menüpunkt Kabel TV aus und bestätigen Sie mit OK. Anschließend gelangen Sie zu weiteren Untermenüs:

• Messung
• Signalbewertung
• Spektrum

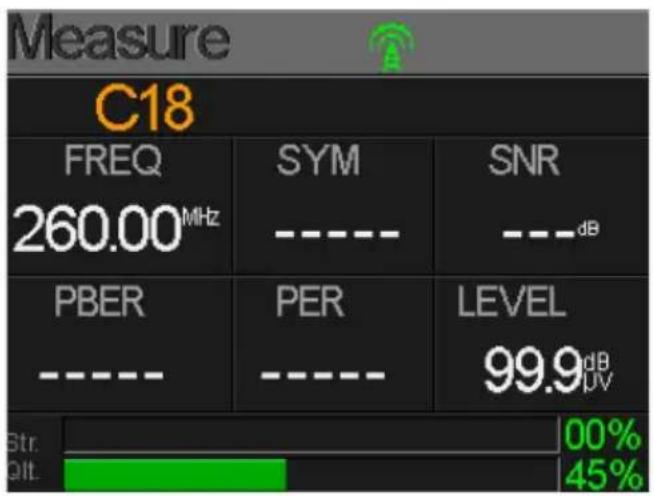

Das Messgerät zeigt folgende Werte während dem Live-Signal:

• Leuchtet grün bei gefundenem Signal. Leuchtet rot bei keinem Signal.

- FREQ Zeigt die aktuelle Frequenz. Drücken Sie die ◀▶ Tasten um diese zu wechseln oder drücken Sie OK um eine Frequenz manuell einzugeben.

• SYM Zeigt die Symbolrate des Live-Signals.
• SNR Zeigt das aktuelle Signalrauschen des Live-Signals.
• PBER Zeigt die Bitfehlerrate des Live-Signals.
• PER Zeigt die Paketfehlerrate des Live-Signals.
• LEVEL Zeigt den Leistungspegelwert des Live-Signal.
- Str. Zeigt die Signalstärke des Live-Signals in Prozent.
• Qlt. Zeigt die Qualität des Live-Signals in Prozent.

6. DVB-C (Kabel TV Suche)

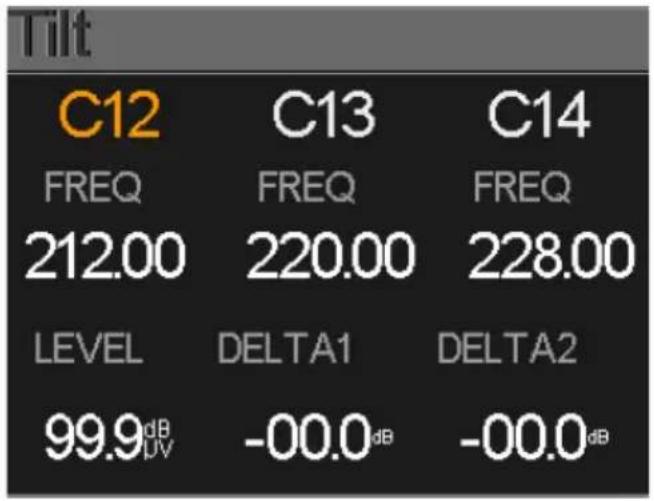

6.2 Signalbewertung

Diese Anzeige zeigt gleichzeitig den Pegel (dμBV) von 3 Kanälen. Nutzen Sie die ◀▶ Tasten um einen Kanal zu wählen, drücken Sie OK um einen anderen Kanal der Liste hinzuzufügen.

• C12, C13, C14 Zeigt die jeweiligen Kanalnummern. Drücken Sie die ◀▶ Tasten um zwischen den Kanälen zu wechseln. Drücken Sie die ▲▼ Tasten um einen Kanal zu ändern. Drücken Sie die OK Taste um die Frequenzliste aufzurufen.

• FREQ Zeigt die Frequenz des jeweiligen Kanals.
• LEVEL Zeigt den Leistungspegel des ersten Kanals.
  • DELTA 1 Zeigt den Leistungspegel zum ersten Kanal.
  • DELTA 2 Zeigt den Leistungspegel zum ersten Kanal.

6.3 Spektrum

Dieses Menü zeigt das Spektrumdia-gramm des Frequenzbereiches.

Die Bedeutung der jeweiligen Anzeigen entnehmen Sie bitte dem Punkt 5.3 Spektrum auf Seite 17.

Um den Bereich des Leistungspegels zu ändern, drücken Sie die F3 Taste.

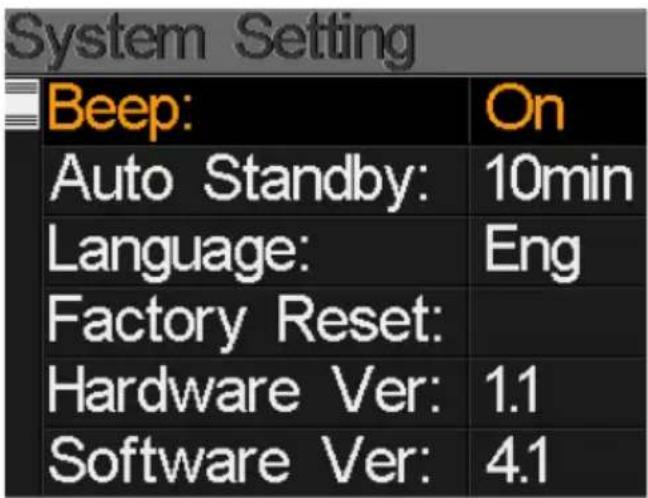

7. Einstellungen

• Tonsignal Aktivieren oder deaktivieren Sie die Tastentöne.
  • Auto Standby Stellen Sie die Auto-Standby Zeit ein. Wählen Sie zwischen AUS, 10 min., 20 min. oder 30 min.
• Sprache Stellen Sie die Sprache des Menüs ein.
• Werkseinstellung Um das Gerät in den Auslieferungszustand zu versetzen, bestätigen Sie mit OK. ACHTUNG: Alle Daten die Sie eingegeben haben, werden hierbei gelöscht!
• Hardware Ver. Zeigt die aktuelle Hardware Version des Gerätes.
• Software Ver. Zeigt die aktuelle Firmware Version des Gerätes.

8. Technische Daten

Allgemein
Display 2,3 Zoll (6 cm) TFT LCD Farb Display
Messung DVB-S/-S2/-T/-T2/-C
Analysator Konstellation und Spektrum
Lautsprecher integriert
Akku Li-Ion (7.4 V / 1400 mA/h) bis zu 3 Std. Betrieb / 3 Std. Ladezeit
USB Anschluss Mini USB (Aktualisierung Satelliten- und Senderliste / Firmwareupdates)
Menüsprachen deutsch, englisch
Stromversorgung AC 100 - 240 V/ DC 12 V, 1 A
Abmessungen (H/B/T) 177 x 80 x 34 mm
Gewicht 225 g
Satellit DVB-S	DVB-S2
Frequenzbereich	950 - 2150 MHz
Demodulation QPSK	QPSK, 8QPSK, 16APSK, 32APSK
Code Rate	1/2, 2/3, 3/4, 5/6, 7/8	1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
DiSEqC 1.0 / 1.1 / 1.2 / USALS
Unicable tauglich ja
LNB Spannung	13/18 V, max. 300 mA
Eingangspegel	min. 35 dBμV
Ausgangspegel	max. 90 dBμV
Eingangswiderstand	75 Ω
Azimuth / Elevation	Berechnung von Dreh- und Neigungswinkel der Antenne
Anzeigen	dBμV / CNR / BER / Signalstärke und -qualität als Balkenanzeige
Terrestrisch DVB-T	DVB-T2
Träger	2k, 4k, 8k	1k, 2k, 4k, 8k, 8k+E, 16k, 16k+EXT, 32k, 32k+EXT
Schutzintervall	1/4, 1/8, 1/16, 1/32	1/4, 19/256, 1/8, 19/128, 1/16, 1/32, 1/128
Code Rate	1/2, 2/3, 3/4, 5/6, 7/8 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Modulation	QPSK, 16-QAM, 64-QAM	QPSK, 16QAM, 64QAM, 256QAM
Bandbreite	6, 7 und 8 MHz	6, 7 und 8 MHz
Kabel	DVB-C
Frequenzbereich	44 MHz ~ 870 MHz
Symbolrate	1 MS/S ~ 7.9 MS/S
QAM Modus	16 / 32 / 64 / 128 / 256 QAM
HF-Eingangspegelbereich	30 dBμV ~ 100 dBμV
HF-Eingangspegelgenauigkeit	+/- 2dB
SNR	20 dB ~ 40 dB, +/- 2 dB
BER	1.0 E-3 ~ 1.0 E-9
Eingangswiderstand	75 Ω

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte.

Technische Details können jederzeit ohne vorherige Ankündigung geändert werden.

Hiermit erklärt die Firma Megasat Werke GmbH, dass sich das Gerät

Megasat Satmessgerät HD 3 Combo V2 (Art.-Nr. 2600012)

in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen in folgenden Richtlinien befindet:

EG EMV-Richtlinie 2014/30/EU mit Änderungen

EG-LVD-Richtlinie 2014/35/EU mit Änderungen

Die Konformitätserklärung zu diesem Produkt liegt der Firma vor:

Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer

Notizen

WEEE Reg.-Nr. DE70592344

MEGASAT

Satmeter HD 3 Combo V2

User manual

1. Reference

Wählen Sie mit den ▲▼ Tasten den Menüpunkt Terrestrisch aus und bestätigen Sie mit OK. Anschließend gelangen Sie zu weiteren Untermenüs:

Megasat Satmessgerät HD 3 Combo V2 (Art.-No. 2600012)

WEEE Reg.-Nr. DE70592344
