DBX300Q - Lautsprecher ESX - Kostenlose Bedienungsanleitung

Produkttyp	Tragbarer Bluetooth-Lautsprecher
Marke	ESX
Modell	DBX300Q
Abmessungen (B x H x T)	200 x 100 x 100 mm
Gewicht	500 g
Stromversorgung	Wiederaufladbarer Li-Ionen-Akku über USB-C
Akkulaufzeit	Bis zu 10 Stunden bei moderater Lautstärke
Bluetooth-Version	5.0
Funkreichweite	Bis zu 10 Meter
Lautsprechertyp	Vollbereich-Stereo
Ausgangsleistung	2 x 5 W RMS
Frequenzgang	80 Hz – 20 kHz
Impedanz	4 Ohm
Bedienelemente	Ein/Aus, Lautstärke, Wiedergabe/Pause, Bluetooth-Kopplung
Zusatzfunktionen	UKW-Radio, AUX-Eingang, Micro-SD-Kartensteckplatz
Wasserbeständigkeit	IPX5 (spritzwassergeschützt)
Ladezeit	Ca. 3 Stunden
Material	ABS-Kunststoff mit Stoffgitter
Im Lieferumfang enthalten	USB-C-Ladekabel, AUX-Kabel, Bedienungsanleitung
Pflege & Reinigung	Mit einem weichen, trockenen Tuch abwischen; keine aggressiven Chemikalien verwenden
Sicherheitshinweise	Von Wasser fernhalten; nicht zerlegen; nur das mitgelieferte Ladegerät verwenden
Ersatzteile & Reparierbarkeit	Für Akku- und Lautsprecherwechsel kontaktieren Sie den ESX-Support; begrenzte kundenwartbare Teile
Zertifizierungen	CE, RoHS

Häufig gestellte Fragen - DBX300Q ESX

Wie kopple ich meinen DBX300Q mit einem Bluetooth-Gerät?

Drücken und halten Sie die Bluetooth-Taste, bis die Anzeige blinkt. Suchen Sie auf Ihrem Gerät nach 'DBX300Q' und wählen Sie es aus. Sobald die Verbindung hergestellt ist, leuchtet die Anzeige dauerhaft.

Kann ich den Lautsprecher während des Ladens verwenden?

Ja, Sie können den Lautsprecher während des Ladens über den USB-C-Anschluss verwenden. Allerdings kann der Akku während der Verwendung langsamer laden.

Wie lang ist die Akkulaufzeit des DBX300Q?

Der Lautsprecher bietet bis zu 10 Stunden Wiedergabezeit bei moderater Lautstärke. Die tatsächliche Akkulaufzeit kann je nach Lautstärke und Wiedergabeinhalt variieren.

Wie setze ich den Lautsprecher auf die Werkseinstellungen zurück?

Schalten Sie den Lautsprecher aus. Drücken und halten Sie dann gleichzeitig die Lautstärke erhöhen- und Bluetooth-Taste für 5 Sekunden. Der Lautsprecher schaltet sich ein und wechselt in den Kopplungsmodus, was einen Reset anzeigt.

Ist der DBX300Q wasserbeständig?

Ja, es hat eine IPX5-Einstufung, was bedeutet, dass es Spritzwasser aus jeder Richtung standhält. Tauchen Sie es nicht unter.

Wie wechsle ich in den UKW-Radiomodus?

Drücken Sie wiederholt die Modus-Taste, bis das Display 'FM' anzeigt. Verwenden Sie die Lautstärketasten, um Kanäle zu durchsuchen. Der Lautsprecher hat eine eingebaute UKW-Antenne.

Was soll ich tun, wenn sich der Lautsprecher nicht einschaltet?

Laden Sie den Lautsprecher zunächst mindestens 30 Minuten lang mit dem USB-C-Kabel. Wenn er sich immer noch nicht einschaltet, versuchen Sie ein anderes Kabel oder eine andere Stromquelle. Wenn das Problem weiterhin besteht, wenden Sie sich an den Support.

Kann ich zwei DBX300Q-Lautsprecher für Stereoklang verbinden?

Nein, der DBX300Q unterstützt keine True Wireless Stereo (TWS)-Kopplung. Er ist als einzelner Mono-/Stereolautsprecher konzipiert.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch, um die Außenseite abzuwischen. Verwenden Sie keinen Alkohol oder Scheuermittel. Vermeiden Sie Feuchtigkeit in den Anschlüssen oder im Gitter.

Welche Geräte sind mit dem AUX-Eingang kompatibel?

Jedes Gerät mit einem 3,5-mm-Kopfhöreranschluss, wie MP3-Player, Laptops oder Smartphones, kann über das mitgelieferte AUX-Kabel angeschlossen werden.

BEDIENUNGSANLEITUNG DBX300Q ESX

Wählen Sie für die Installation eine Position im Fahrzeug, bei der weder das Sichtfeld des Fahrers, noch die Sicherheit der Insassen beeinträchtigt wird. Dies gilt besonders für Airbag-Zonen und Sicherheitsgurte. Die permanente Temperatur des Einbauortes sollte 5°C nicht unterschreiten bzw. 50°C nicht überschreiten. Schützen Sie zudem das Gerät vor Nässe und Feuchtigkeit.

Stellen Sie auch sicher, dass sich das Gerät während der Fahrt nicht lösen kann bzw. jemand im Fahrgastraum verletzen kann. Es wird empfohlen, das Soundsystem wenn möglich mit Spanngurten oder ähnlichen Befestigungsarten im Kofferraum zu befestigen.

Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine seri- enmäßige Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.) durch Bohrlöcher oder ähnliches beschädigt werden.

Schrauben Sie bitte keine anderen Geräte wie z.B. Verstärker auf das Gehäuse. Dadurch könnte die Elektronik beschädigt werden.

In Ihrem eigenen Interesse sollte die Lautstärke des Soundsystems so gewählt werden, dass die Verkehrsfähigkeit und die Konzentration des Fahrers nicht beeinträchtigt wird, um Verkehrsgeräusche und akustische Warnsignale noch hören zu können.

Moderne Car Audio Soundsysteme produzieren enormen Schalldruck jenseits der 100 dB Grenze. Beachten Sie dazu, dass dauerhafter Gebrauch Ihr Hörvermögen bei sehr hohen Lautstärken nachhaltig schädigen könnte.

Bitte beachten Sie unbedingt die korrekte Polung der Anschlüsse. Falsch installierte oder angeschlossene Geräte können Ihr Fahrzeug und das Gerät selbst dauerhaft beschädigen.

Beachten Sie in jedem Fall die Bedienungsanleitung bzw. Anschlusshinweise des Verstärkers den Sie verwenden möchten.

Verbinden Sie niemals die Lautsprecher-Anschlüsse mit der 12 Volt Leitung, da sonst die Lautsprecher zerstört werden können.

BELASTBARKEIT

ESX Gehäuse-Subwoofer sind auf sehr laute Basspegel ausgelegt. Dennoch ist bei einer zu niedrigen oder zu hohen Verstärkerleistung kein zufriedenstellendes Klangbild erreichbar. Dies kann unter Umständen sogar zu einer Beschädigung der Lautsprecher führen.

Es ist empfehlenswert eher einen kräftigeren Verstärker (ca. 15-20% mehr Watt RMS als die maximale RMS Belastbarkeit des Woofers) zu wählen, und diesen nicht bei voller Lautstärke zu spielen (geringer Klirrfaktor, guter Klang). Ein schwächerer, voll ausgepegelter Verstärker führt zu einem schlechteren Klangbild aufgrund des höheren Klirrfaktors.

Drehen Sie die Lautstärke Ihres Verstärkers nie bis zum Anschlag auf bzw. soweit, dass der Verstärker in den Überlastbereich (Clipping) kommt. Falls das Klangbild verzerrt bzw. übersteuert oder unsauber ist, drehen Sie die Lautstärke so weit zurück, bis keine Verzerrungen mehr zu hören sind.

Beachten Sie zudem die Mindestimpedanz des verwendeten Verstärkers. Wenden Sie sich im Zweifelsfall an ihren Fachhändler.

ESX Gehäuse-Subwoofer besitzen keinen Limiter oder Begrenzer, der den Pegel nach oben begrenzt. Übersteuerte Basspegel führen unweigerlich zu einem Durchbrennen der Schwingspulen des Woofers. Durch Clipping/Übersteuerung verursachte Verbrennungen der Schwingspulen fallen nicht unter die übliche Garantieleistung.

TECHNISCHE DATEN

Subwoofer 15 x 23 cm (6 x 9") mit

Doppelschwingspule (∅ 38,8 mm)

Belastbarkeit 200 Watt RMS

400 Watt max.

Impedanz 2 + 2 Ohm

Frequenzgang 30 - 300 Hz

Abmessungen 500 (∅) x 150 (H) mm

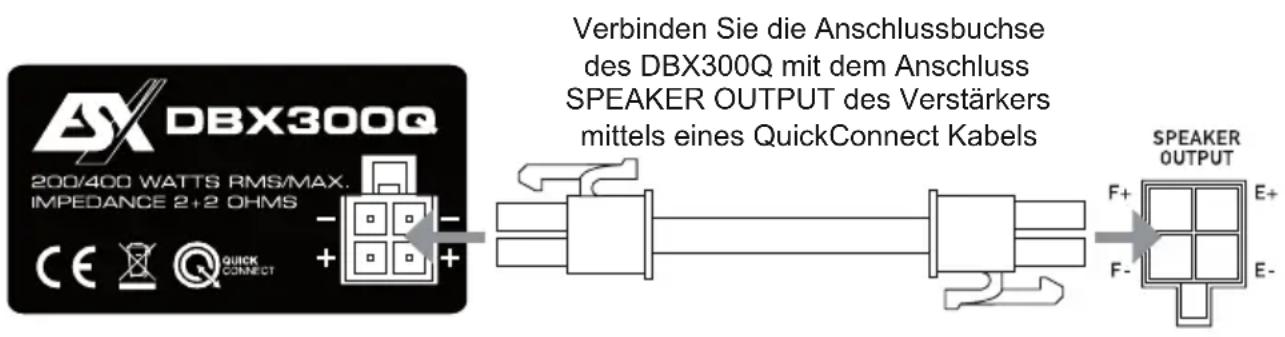

ANSCHLUSS MIT QUICKCONNECT

Dafür erforderlich:

• Kompatibler ESX Verstärker wie bspw. XE6440-DSP:
• QuickConnect Kabel wie bspw.:

QC120, Länge 120 cm

QC300, Länge 300 cm

QC500, Länge 500 cm

Empfohlene Verstärkerleistung:

• 140 bis 220 Watt RMS gesamt an 4 oder 2 + 2 Ohm

ACHTUNG: Verwenden Sie den QUICKCONNECT-ANSCHLUSS und die Klemmanschlüsse nie gleichzeitig!

ANSCHLUSS AN DIE KLEMMANSCHLÜSSE

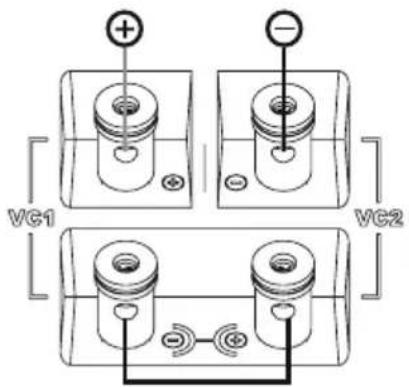

Betrieb mit einem Verstärker
seriell 4 Ohm

Verstärker an VC1 + und VC2 - anschließen

140 - 220 Watt RMS, 4 Ohm

VC1 - mit VC2 + verbinden

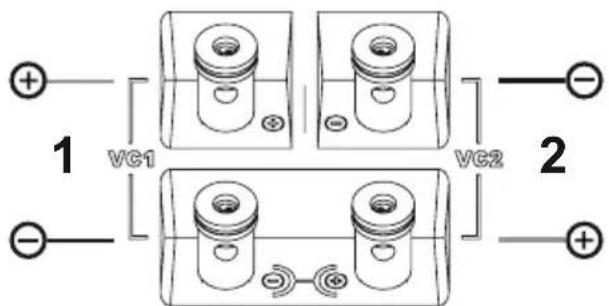

Betrieb mit zwei Verstärkern
standard 2 + 2 Ohm

Verstärker 1 an VC1 anschließen

70 - 110 Watt RMS, 2 Ohm

Verstärker 2 an VC2 anschließen

70 - 110 Watt RMS, 2 Ohm

ACHTUNG:

Achten Sie bei dem Anschluss der Kabel

unbedingt auf die korrekte Polung.
