QUANTUM QE52 - Lautsprecher ESX - Kostenlose Bedienungsanleitung

Produkttyp	Lautsprecher
Marke	ESX
Modell	QUANTUM QE52
Abmessungen (B x H x T)	ca. 165 x 165 x 80 mm
Gewicht	ca. 0,8 kg pro Stück
Impedanz	4 Ohm
Nennbelastbarkeit (RMS)	50 Watt
Spitzenbelastbarkeit (Max)	100 Watt
Frequenzgang	60 Hz - 20 kHz
Empfindlichkeit (1W/1m)	90 dB
Einbautiefe	65 mm
Durchmesser Tieftöner	130 mm (5,25 Zoll)
Hochtöner	13 mm Gewebehochtöner
Gehäusematerial	Polypropylen-Korb
Schutzart	IPX4 (spritzwassergeschützt)
Anschluss	Schraubklemmen
Einbauort	In-Car / Heim-Audio (passiv)
Lieferumfang	2 Lautsprecher, Montagematerial, Bedienungsanleitung
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen
Sicherheitshinweis	Nicht in der Nähe von Wasser installieren; Fachgerechte Montage erforderlich
Ersatzteile	Bei Bedarf über den Fachhandel erhältlich

Häufig gestellte Fragen - QUANTUM QE52 ESX

Wie schließe ich die Lautsprecher an?

Schließen Sie die Lautsprecher über die Schraubklemmen an. Achten Sie auf die Polarität (Plus an Plus, Minus an Minus), um eine korrekte Phasenlage zu gewährleisten.

Welche Verstärkerleistung wird empfohlen?

Empfohlen wird eine Verstärkerleistung von 20 bis 80 Watt RMS pro Kanal bei 4 Ohm Impedanz.

Kann ich die Lautsprecher im Freien verwenden?

Die Lautsprecher sind spritzwassergeschützt (IPX4), jedoch nicht für dauerhafte Regen- oder Feuchtigkeitseinwirkung ausgelegt. Bei Verwendung im Freien schützen Sie sie vor direkter Witterung.

Wie reinige ich die Lautsprecher?

Reinigen Sie die Lautsprecher nur mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine Reinigungsmittel, da diese die Membran beschädigen könnten.

Was tun bei verzerrtem Klang?

Überprüfen Sie die Anschlüsse auf festen Sitz und korrekte Polarität. Stellen Sie sicher, dass der Verstärker nicht übersteuert wird und die Lautstärke nicht zu hoch eingestellt ist.

Sind die Lautsprecher für den Einbau in Türen geeignet?

Ja, die Lautsprecher können mit einem geeigneten Adapterring in Fahrzeugtüren eingebaut werden. Achten Sie auf ausreichende Einbautiefe und Schutz vor Feuchtigkeit.

Wie hoch ist die Einbautiefe?

Die Einbautiefe beträgt 65 mm. Messen Sie vor dem Einbau den verfügbaren Platz, um sicherzustellen, dass die Lautsprecher passen.

Ist eine Frequenzweiche integriert?

Ja, die Lautsprecher verfügen über eine integrierte passive Frequenzweiche, die Tieftöner und Hochtöner optimal trennt.

Kann ich diese Lautsprecher mit einem Subwoofer kombinieren?

Ja, verwenden Sie einen Hochpassfilter am Verstärker für die Lautsprecher, um tiefe Frequenzen an den Subwoofer weiterzuleiten und die Lautsprecher zu entlasten.

Gibt es eine Garantie?

Es gilt die gesetzliche Garantie von 2 Jahren. Eine erweiterte Garantie kann über den Fachhandel erworben werden.

BEDIENUNGSANLEITUNG QUANTUM QE52 ESX

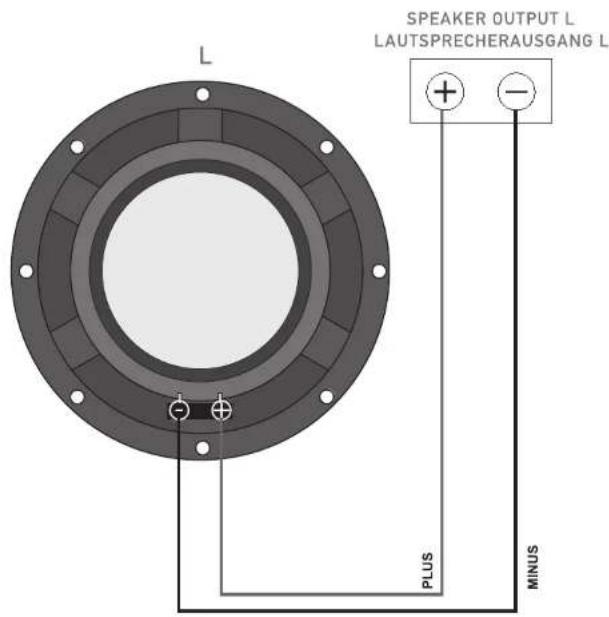

VERKABELUNG UND ANSCHLÜSSE

LAUTSPRECHERANSCHLUSS:

• Verbinden Sie den Plus-Anschluss (rot)des Mitteltöners mit dem Plus-Anschluss des Verstärkers.
• Verbinden Sie den Minus-Anschluss des Mitteltöners mit dem Minus-Anschluss des Verstärkers.
• Wiederholen Sie die Prozedur nochmals für den anderen Kanal.

AMPLIFIER / VERSTÄRKER

CAUTION

Bitte achten Sie auf die richtige Polarität (+ oder -) bei allen Verbindungen. Schließen Sie keine Lautsprecher an die Fahrzeugkarosserie bzw. Batterie an.

Der erste Schritt bei der Installation des Lautsprecher Systems sollte die sorgfältige Planung sein. Wählen Sie eine geeignete Stelle für den Einbau der einzelnen Komponenten sorgfältig aus. Folgen Sie einfach diesen Vorschlägen um das bestmögliche Resultat zu erreichen.

1. Wählen Sie eine Position für die einzelnen Komponenten, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei die Position der Fahrersitze, Nackenstützen und anderer Aufbauten im Innenraum des Autos.

2. Montieren Sie die Lautsprecher auf der linken bzw. rechten Seite in der selben Anordnung. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der dazu gegenüber liegende Lautsprecher montiert wird.

3. Überprüfen Sie vor dem Bohren von Montagelöchern für die Lautsprecher immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Benzintank oder andere Fahrzeugteile.

4. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einem Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und Montageoberfläche sollten abgedämmt bzw. geschlossen werden.
