QUANTUM QE693 - Lautsprecher ESX - Kostenlose Bedienungsanleitung

Produkttyp	Lautsprecher
Marke	ESX
Modell	QUANTUM QE693
Bauform	Koaxial-Lautsprecher
Größe	6x9 Zoll (ca. 16x23 cm)
Nennleistung	80 Watt (RMS)
Spitzenleistung	240 Watt
Impedanz	4 Ohm
Frequenzgang	30 Hz - 20 kHz
Empfindlichkeit	92 dB (1W/1m)
Einbautiefe	60 mm
Membranmaterial	Polypropylen
Hochtöner	25 mm Gewebekalotte
Frequenzweiche	integriert
Gewicht (pro Stück)	1,5 kg
Alimentation	Passiv (keine eigene Stromversorgung)
Funktion	Audio-Wiedergabe
Reinigung	Mit trockenem, weichem Tuch abwischen
Sicherheitshinweis	Vor Nässe und Feuchtigkeit schützen
Ersatzteile	Nicht einzeln erhältlich, Service durch Fachhändler
Lieferumfang	2 Lautsprecher, Montagematerial, Bedienungsanleitung
Farbe	Schwarz

Häufig gestellte Fragen - QUANTUM QE693 ESX

Wie schließe ich den Lautsprecher an?

Verbinden Sie den Lautsprecher über Lautsprecherkabel mit einem Verstärker. Achten Sie auf korrekte Polarität (Plus an Plus, Minus an Minus).

Welche Verstärkerleistung wird empfohlen?

Empfohlen wird eine Verstärkerleistung von 20-150 Watt RMS pro Kanal bei 4 Ohm.

Kann der Lautsprecher in eine Autotür eingebaut werden?

Ja, sofern die Einbautiefe von 60 mm nicht überschritten wird. Gegebenenfalls sind Adapterringe erforderlich.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch. Keine aggressiven Reinigungsmittel oder Wasser verwenden.

Sind Adapter für den Einbau nötig?

Je nach Fahrzeug können Adapterringe oder Halterungen erforderlich sein. Prüfen Sie die Einbauanleitung.

Was tun bei verzerrtem Klang?

Überprüfen Sie die Verkabelung, die Polarität und die Einstellungen des Verstärkers (Gain, Frequenzweiche).

Ist der Lautsprecher wasserdicht?

Nein, der Lautsprecher ist nicht wasserdicht. Schützen Sie ihn vor Feuchtigkeit und Nässe.

Welche Impedanz hat der Lautsprecher?

Die Impedanz beträgt 4 Ohm.

Kann der Hochtöner separat angeschlossen werden?

Nein, es handelt sich um einen Koaxiallautsprecher mit integriertem Hochtöner und Frequenzweiche.

Wo finde ich die genauen technischen Daten?

Die vollständigen technischen Daten entnehmen Sie der Bedienungsanleitung oder der Hersteller-Website.

BEDIENUNGSANLEITUNG QUANTUM QE693 ESX

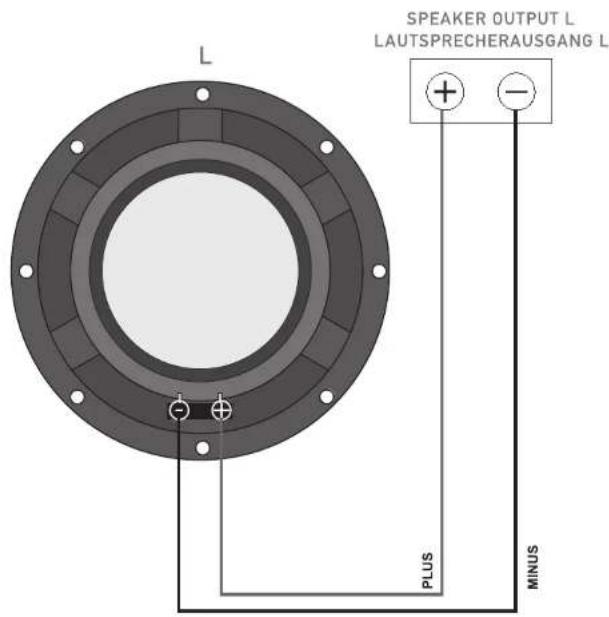

VERKABELUNG UND ANSCHLÜSSE

LAUTSPRECHERANSCHLUSS:

• Verbinden Sie den Plus-Anschluss (rot)des Mitteltöners mit dem Plus-Anschluss des Verstärkers.
• Verbinden Sie den Minus-Anschluss des Mitteltoners mit dem Minus-Anschluss des Verstärkers.
• wiedernolen Sie die Prozedur nochmals für den anderen Kanal.

AMPLIFIER / VERSTÄRKER

CAUTION

Bitte achten Sie auf die richtige Polarität (+ oder -) bei allen Verbindungen. Schließen Sie keine Lautsprecher an die Fahrzeugkarosserie bzw. Batterie an.

Der erste Schritt bei der Installation des Lautsprecher Systems sollte die sorgfältige Planung sein. Wählen Sie eine geeignete Stelle für den Einbau der einzelnen Komponenten sorgfältig aus. Folgen Sie einfach diesen Vorschlägen um das bestmögliche Resultat zu erreichen.

1. Wählen Sie eine Position für die einzelnen Komponenten, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei die Position der Fahrersitze, Nackenstützen und anderer Aufbauten im Innenraum des Autos.

2. Montieren Sie die Lautsprecher auf der linken bzw. rechten Seite in der selben Anordnung. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der dazu gegenüber liegende Lautsprecher montiert wird.

3. Überprüfen Sie vor dem Bohren von Montagelöchern für die Lautsprecher immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Benzintank oder andere Fahrzeugteile.

4. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einem Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und Montageoberfläche sollten abgedämmt bzw. geschlossen werden.
