Typ	Komponenten-Lautsprecher-System
Größe	6,5 Zoll (165 mm)
Einbautiefe	ca. 65 mm
Impedanz	4 Ohm
Belastbarkeit (RMS)	80 Watt
Belastbarkeit (Spitze)	120 Watt
Frequenzgang	45 Hz – 20 kHz
Empfindlichkeit	90 dB
Membranmaterial	Polypropylen
Hochtöner	Gewebe-Kalotte (13 mm)
Einbauort	Tür oder Heckablage
Material Gehäuse	Kunststoff
Gewicht pro Stück	0,9 kg
Anschluss	Schraubklemmen
Lieferumfang	2 Lautsprecher, Montagematerial, Bedienungsanleitung
Garantie	2 Jahre
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen
Sicherheitshinweis	Polung beachten, nicht kurzschließen
Reparatur	Nur durch Fachpersonal
Marke	ESX
Modell	SIGNUM SL62

Häufig gestellte Fragen - SIGNUM SL62 ESX

Wie schließe ich die Lautsprecher richtig an?

Verbinden Sie den Plus-Pol (rot) des Lautsprechers mit dem Plus-Ausgang des Verstärkers und den Minus-Pol mit dem Minus-Ausgang. Achten Sie auf die korrekte Polarität, um Phasenprobleme zu vermeiden.

Welche Verstärkerleistung ist empfehlenswert?

Ein Verstärker mit einer Ausgangsleistung von 50-100 Watt RMS pro Kanal ist ideal. Achten Sie darauf, dass die Impedanz von 4 Ohm unterstützt wird.

Kann ich die Lautsprecher in die Tür einbauen?

Ja, der Einbau in die Tür ist möglich. Stellen Sie sicher, dass die Einbautiefe ausreicht und die Lautsprecher fest montiert werden, um Klappergeräusche zu vermeiden.

Was bedeutet die Angabe '6,5 Zoll'?

Die Größe von 6,5 Zoll (165 mm) ist der Durchmesser des Lautsprechers. Dies ist ein Standardmaß für viele Fahrzeugmodelle.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein trockenes, fusselfreies Tuch, um Staub und Schmutz zu entfernen. Vermeiden Sie aggressive Reinigungsmittel, da diese die Membran beschädigen können.

Sind die Lautsprecher wasserdicht?

Nein, die Lautsprecher sind nicht wasserdicht. Schützen Sie sie vor Feuchtigkeit, insbesondere beim Einbau in Türen mit Fensteröffnungen.

Was tun, wenn kein Ton kommt?

Überprüfen Sie die Verkabelung und die Einstellungen des Verstärkers. Stellen Sie sicher, dass die Lautsprecher nicht kurzgeschlossen sind und die Polarität korrekt ist.

Kann ich die Lautsprecher mit einem Heimverstärker betreiben?

Ja, solange der Verstärker eine Impedanz von 4 Ohm unterstützt. Beachten Sie jedoch, dass die Lautsprecher für den Kfz-Einsatz optimiert sind.

Wie befestige ich die Lautsprecher?

Verwenden Sie das mitgelieferte Montagematerial. Bohren Sie bei Bedarf Löcher, aber achten Sie darauf, keine Kabel oder Fahrzeugteile zu beschädigen.

Gibt es eine Einbauanleitung?

Ja, eine Bedienungsanleitung liegt dem Produkt bei. Sie enthält Schritte zur Verkabelung und Montage. Laden Sie bei Bedarf eine PDF-Version herunter.

BEDIENUNGSANLEITUNG SIGNUM SL62 ESX

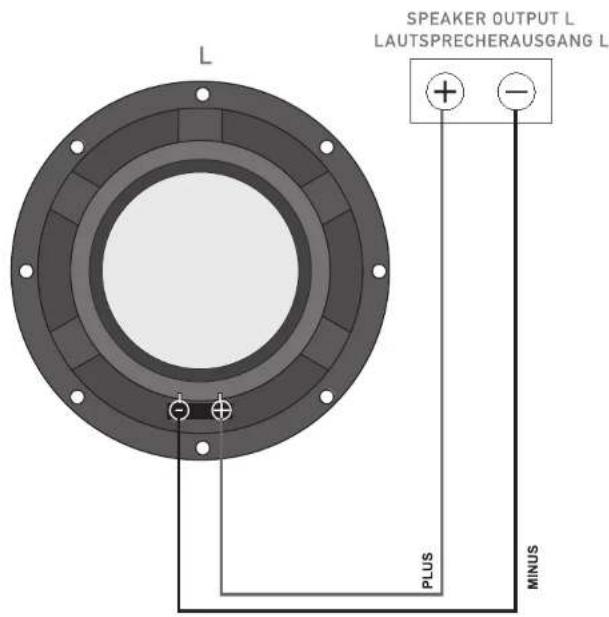

VERKABELUNG UND ANSCHLÜSSE

LAUTSPRECHERANSCHLUSS:

• Verbinden Sie den Plus-Anschluss (rot)des Mitteltöners mit dem Plus-Anschluss des Verstärkers.
• Verbinden Sie den Minus-Anschluss des Mitteltoners mit dem Minus-Anschluss des Verstärkers.
• wiedernolen Sie die Prozedur nochmals für den anderen Kanal.

AMPLIFIER / VERSTÄRKER

CAUTION

Bitte achten Sie auf die richtige Polarität (+ oder -) bei allen Verbindungen. Schließen Sie keine Lautsprecher an die Fahrzeugkarosserie bzw. Batterie an.

Der erste Schritt bei der Installation des Lautsprecher Systems sollte die sorgfältige Planung sein. Wählen Sie eine geeignete Stelle für den Einbau der einzelnen Komponenten sorgfältig aus. Folgen Sie einfach diesen Vorschlägen um das bestmögliche Resultat zu erreichen.

1. Wählen Sie eine Position für die einzelnen Komponenten, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei die Position der Fahrersitze, Nackenstützen und anderer Aufbauten im Innenraum des Autos.

2. Montieren Sie die Lautsprecher auf der linken bzw. rechten Seite in der selben Anordnung. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der dazu gegenüber liegende Lautsprecher montiert wird.

3. Überprüfen Sie vor dem Bohren von Montagelöchern für die Lautsprecher immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Benzintank oder andere Fahrzeugteile.

4. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einem Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und Montageoberfläche sollten abgedämmt bzw. geschlossen werden.
