Marke	ESX
Modell	XE5.2C
Produkttyp	Komponenten-Lautsprechersystem
Lautsprechergröße	5.25 Zoll (13.3 cm)
Impedanz	4 Ohm
Belastbarkeit (RMS)	60 Watt
Belastbarkeit (Spitze)	120 Watt
Frequenzgang	55 Hz - 22 kHz
Empfindlichkeit	90 dB (1W/1m)
Einbautiefe	55 mm
Membranmaterial	Polypropylen mit Gummisicke
Hochtönertyp	1-Zoll-Seidenkalotte Neodym
Weichentyp	Externe passive Frequenzweiche (im Lieferumfang enthalten)
Abmessungen (Lautsprecher)	5.5 x 5.5 x 2.5 Zoll (14 x 14 x 6.4 cm)
Gewicht (Paar)	3.2 kg (7.05 lbs)
Farbe	Schwarz
Montagezubehör	Im Lieferumfang enthalten
Garantie	1 Jahr
Anwendungen	Autoaudio Front- oder Heckstufe
Zertifizierungen	CE, RoHS

Häufig gestellte Fragen - XE5.2C ESX

Welche Impedanz haben die ESX XE5.2C Lautsprecher?

Die Impedanz beträgt 4 Ohm, geeignet für die meisten Auto-Audio-Verstärker.

Wie hoch ist die RMS-Belastbarkeit dieser Lautsprecher?

Die RMS-Belastbarkeit beträgt 60 Watt pro Lautsprecher, mit einer Spitzenbelastbarkeit von 120 Watt.

Wie groß ist die Einbautiefe des XE5.2C?

Die Einbautiefe beträgt 55 mm (2.17 inches), stellen Sie daher sicher, dass der Einbauort ausreichend Platz bietet.

Ist beim XE5.2C eine Frequenzweiche enthalten?

Ja, es enthält eine externe passive Frequenzweiche für eine optimale Klangtrennung.

Welche Größe haben diese Lautsprecher?

Es handelt sich um 5.25-Zoll (13.3 cm) Komponentenlautsprecher.

Sind die Hochtöner separat?

Ja, es ist ein Komponentensystem mit separaten 1-Zoll-Seidenkalottenhochtönern für eine bessere Klangbühne.

Kann der XE5.2C für die Heckbeschallung verwendet werden?

Ja, sie eignen sich sowohl für Front- als auch Heckanwendungen, werden aber üblicherweise als Frontbühne eingesetzt.

Wie hoch ist die Empfindlichkeit dieser Lautsprecher?

Die Empfindlichkeit beträgt 90 dB (1W/1m), was einer moderaten Effizienz entspricht.

Wie groß ist der Frequenzgangbereich?

Der Frequenzgang reicht von 55 Hz bis 22 kHz und deckt tiefe Bässe bis zu hohen Höhen ab.

Sind Installationsanleitungen enthalten?

Ja, ein Handbuch mit Installations- und Schaltplänen ist im Lieferumfang enthalten.

BEDIENUNGSANLEITUNG XE5.2C ESX

Der erste Schritt bei der Installation des Lautsprecher-Systems sollte die sorgfältige Planung sein. Wählen Sie eine geeignete Stelle für den Einbau sorgfältig aus. Beachten Sie die folgenden Vorschläge, um das bestmögliche Resultat zu erreichen.

1. Wählen Sie für die Lautsprecher eine Position, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei die Position der Fahrersitze, Nackenstützen und anderer Aufbauten im Innenraum des Autos.
2. Montieren Sie die Lautsprecher auf der linken bzw. rechten Seite in der gleichen Anordnung. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der dazu gegenüberliegende Lautsprecher montiert wird.
3. Überprüfen Sie vor dem Bohren von Montagelöchern für die Lautsprecherkomponenten immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Benzintank oder andere Fahrzeugteile.
4. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einer vorgesehenen Lautsprecheröffnung eines Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und der Montagefläche sollten abgedämmt bzw. geschlossen werden.

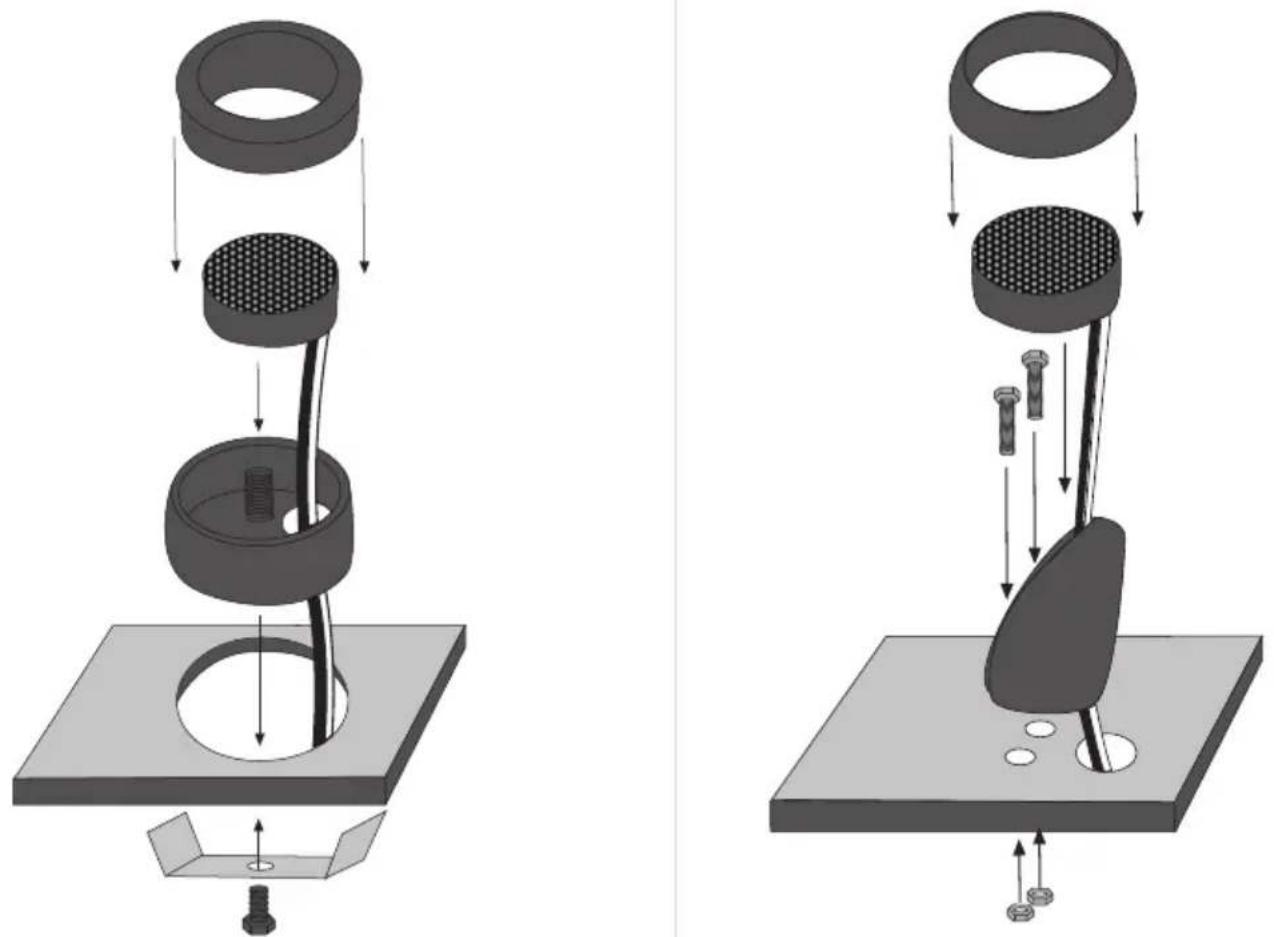

MONTAGE DER HOCHTÖNER

A.) Einbau mit Standardgehäuse B.) Einbau mit Aufbaugehäuse

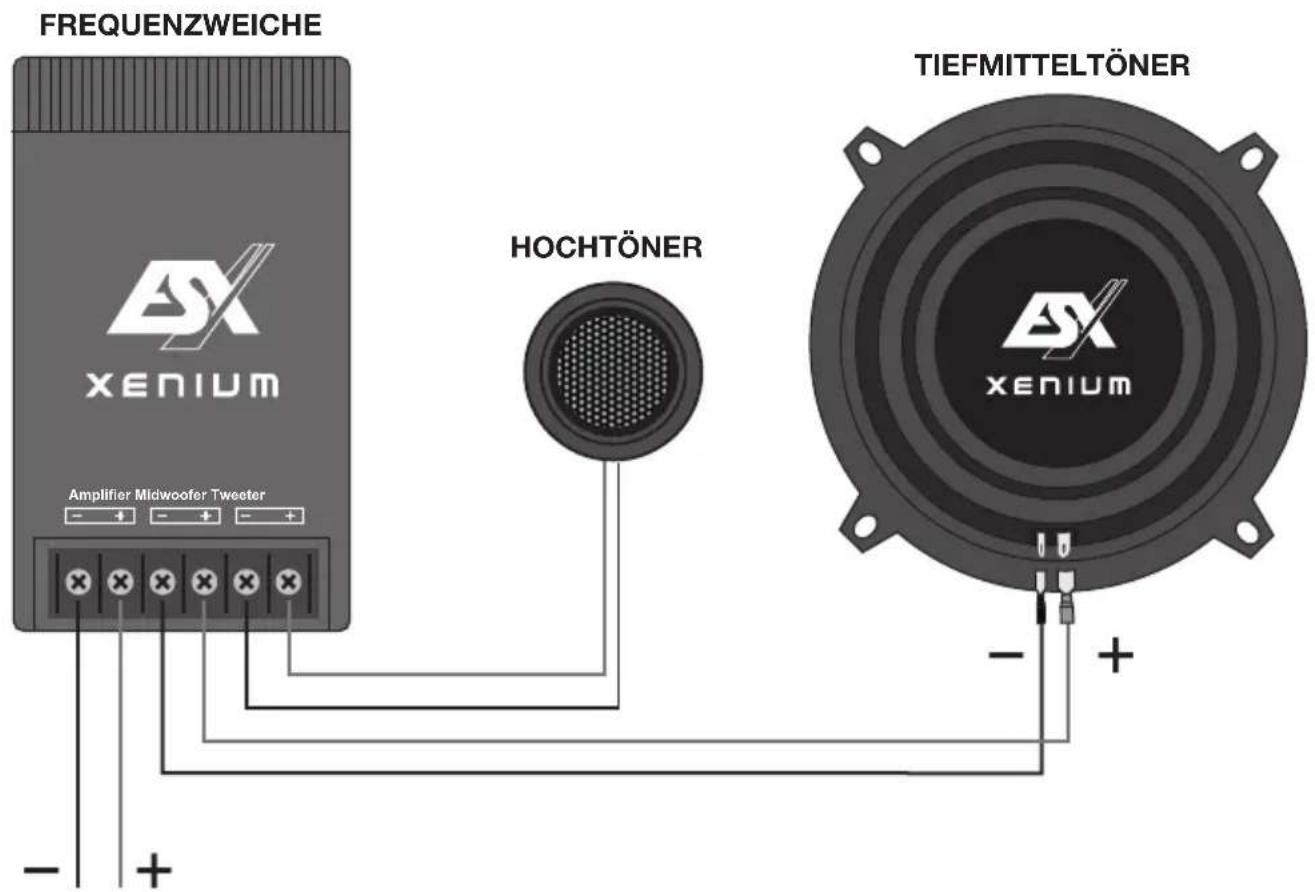

ANSCHLUSS DER TIEFMITTELTÖNER

• Verbinden Sie die Plus-Anschlüsse (+") bzw. die Minus-Anschlüsse (--") der Tiefmitteltöner mit den entsprechenden Anschlüssen "MIDWOOFER" der Frequenzweiche.
• Verwenden Sie zum Anschliesen die beiliegenden Kabel mit Stecker (weiß und schwarz).

ANSCHLUSS DER HOCHTÖNER

- Verbinden Sie die Plus-Anschlüsse (+” rot markiert) bzw. die Minus-Anschlüsse (“−” schwarz) der Hochtönerkabel mit den entsprechenden Anschlüssen "TWEETER" der Frequenzweiche.

ANSCHLUSS DER FREQUENZWEICHE

• Verbinden Sie die Plus-Anschlüsse (+") bzw. die Minus-Anschlüsse (−") des Lautsprecher-Ausgangs Ihres Verstärkers mit den entsprechenden Anschlüssen "AMPLIFIER" der Frequenzweiche.
• Verwenden Sie zum Anschluß die beiliegenden Lautsprecherkabel (weiß und schwarz).

Wiederholen Sie alle drei Schritte für das Kanalpaar auf der anderen Fahrzeugseite.

ZU DEN LAUTSPRECHER- AUSGÄNGEN DES VERSTÄRKERS

DEUTSCH

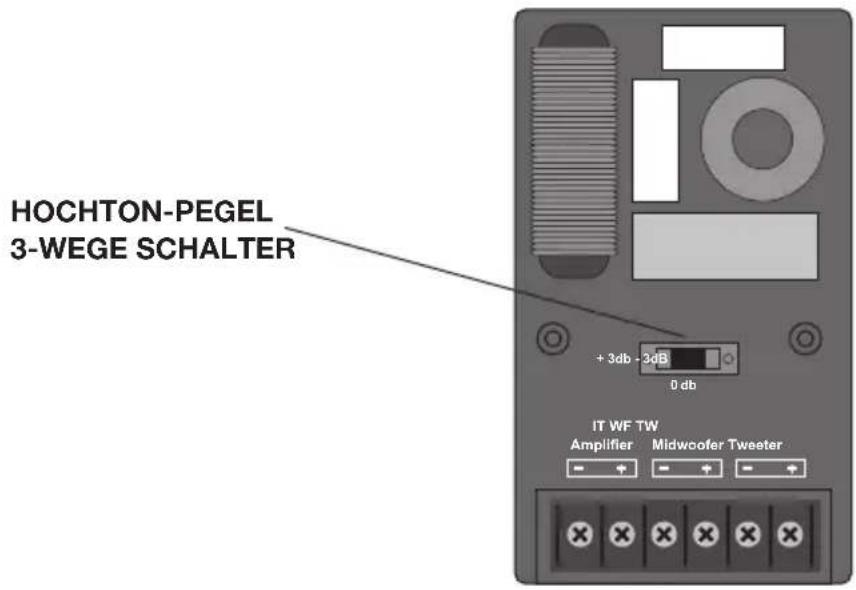

HOCHTON-PEGELANPASSUNG AN DER FREQUENZWEICHE

Die XENIUM XE Frequenzweichen bieten die Möglichkeiten, den Hochton-Pegel des Lautsprechersystems an Ihre Fahrzeugakustik und an das gesamte Soundsystem anzupassen. Entfernen Sie dafür zunächst die Abdeckung der Frequenzweiche, in dem Sie diese vorsichtig vom gehäuse herunter ziehen. Darunter finden Sie den Schalter für die Pegelanpassung.

- Zum Anpassen des Hochton-Pegels kann der 3-Wege-Schalter an der Frequenzweiche auf folgende Positionen gestellt werden: "+ 3dB" (hoher Pegel), "0dB" (mittlerer Pegel), "-3dB" (niedriger Pegel)

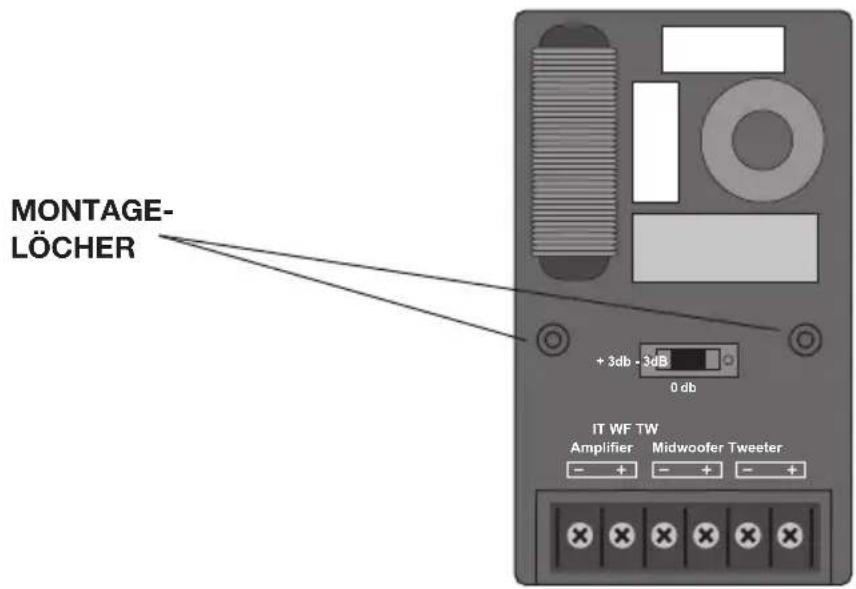

INSTALLATION DER FREQUENZWEICHE

Unter Umständen ist es notwendig die Frequenzweiche fest im Fahrzeug zu verschrauben. Benutzen Sie zum Festschrauben geeignete Schrauben aus dem Fachhandel, entsprechend der Montagefläche, auf der das Gehäuse installiert werden soll.
