Produkttyp	Komponenten-Lautsprechersystem
Modell	Signum SXE6.2T
Marke	ESX
Kategorie	Autolautsprecher
Konfiguration	2-Wege-Komponentensystem
Woofergröße	6.5 Zoll (165 mm)
Hochtönergröße	1 Zoll (25 mm) Softdome
Frequenzweichen	Externe passive Frequenzweichen inklusive
Hochtönerabsenkung	-3 dB durch Durchtrennen einer Kabelschleife
Belastbarkeit (RMS)	80 Watt
Belastbarkeit (Spitze)	160 Watt
Frequenzgang	50 Hz - 22 kHz
Impedanz	4 Ohm
Empfindlichkeit	91 dB
Einbautiefe (Woofer)	55 mm
Einbauöffnung (Woofer)	142 mm
Gewicht (pro Lautsprecher)	1,2 kg (ca.)
Material	Polypropylen-Membran, Gummisicke
Einbau	Für Türen oder Hutablage
Empfohlene Verstärkerleistung	50-120 Watt RMS pro Kanal
Garantie	1 Jahr

Häufig gestellte Fragen - Signum SXE6.2T ESX

Was ist im Lieferumfang des ESX Signum SXE6.2T enthalten?

Das Paket enthält in der Regel zwei 6,5-Zoll-Woofer, zwei Hochtöner, zwei externe Frequenzweichen, Montagematerial und ein Benutzerhandbuch.

Wie schließe ich die Frequenzweiche an die Lautsprecher und den Verstärker an?

Befolgen Sie den Schaltplan: Schließen Sie den Verstärkerausgang an den Frequenzweicheneingang (mit L und R gekennzeichnet) an, dann den Woofer an den Woofer-Ausgang und den Hochtöner an den Hochtöner-Ausgang. Achten Sie auf die korrekte Polarität (+ und -) bei allen Verbindungen.

Kann ich den Hochtönerpegel anpassen?

Ja, Sie können die Hochtönerleistung um -3 dB reduzieren, indem Sie die vorgesehene Kabelschleife an der Frequenzweiche durchtrennen.

Was ist der empfohlene Einbauort für die Hochtöner?

Montieren Sie die Hochtöner so nah wie möglich an den Mittelbasslautsprechern, vorzugsweise auf Ohrhöhe, in derselben Ebene und in gleichem Abstand zum Hörer für eine optimale Abbildung.

Wie wichtig ist die Lautsprecherpolarität?

Die Polarität ist entscheidend: Alle Lautsprecher müssen mit korrekter Polarität (+ an +, - an -) angeschlossen werden, um eine korrekte Phase und Bühnenabbildung zu gewährleisten. Verpolung kann zur Auslöschung von Bassfrequenzen führen.

Was passiert, wenn ich den Lautsprecher mit Masse oder Fahrzeugchassis verbinde?

Schließen Sie die Lautsprecheranschlüsse niemals an die elektrische Masse oder das Fahrgestell des Fahrzeugs an, da dies den Verstärker und die Lautsprecher beschädigen kann.

Kann ich die Lautsprecher in einem individuellen Gehäuse einbauen?

Ja, aber stellen Sie sicher, dass die Montagefläche stabil ist und hinten keine Hindernisse vorhanden sind. Der Lautsprecherkorb muss ohne Spalte sicher montiert sein, um Klappern zu vermeiden und die Leistung zu maximieren.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung der Außenseite. Verwenden Sie kein Wasser oder Reinigungsmittel, da diese die Membran oder die Hochtönerkalotte beschädigen könnten.

Welche Impedanz hat das SXE6.2T-System?

Das System hat eine Nennimpedanz von 4 Ohm und ist mit den meisten Autoverstärkern kompatibel.

Ist das SXE6.2T mit werksseitigen Audiosystemen kompatibel?

Ja, aber Sie benötigen einen externen Verstärker, da werksseitige Radiogeräte in der Regel nicht genügend Leistung für Komponentenlautsprecher haben. Verwenden Sie die mitgelieferten Frequenzweichen und schließen Sie sie an einen Nicht-Original-Verstärker an.

BEDIENUNGSANLEITUNG Signum SXE6.2T ESX

Der erste Schritt bei der Installation der Lautsprecher sollte die sorgfältige Planung sein. Folgen Sie einfach diesen Vorschlägen um das bestmögliche Resultat zu erreichen.

1. Wählen Sie eine Position für die einzelnen Komponenten, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei auch die Position der Sitze, Nackenstützen und anderer Aufbauten im Innenraum.
2. Montieren Sie die Lautsprecher rechts und links in der selben Anordnung, d.h. sie sollten auf der gleichen Höhe und direkt gegenüber zueinander eingebaut werden. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der gegenüberliegende Lautsprecher montiert wird.
3. Achten Sie beim Einbau darauf, dass der Abstand zwischen dem Hochtöner und dem Mitteltöner möglichst gering ist.
4. Überprüfen Sie vor dem Bohren von Montagelöchern immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Tank oder andere Fahrzeugteile.
5. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einem Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und Montageoberfläche sollten abgedämmt bzw. geschlossen werden.
6. Bitte behandeln Sie die Komponenten mit Sorgfalt während des Einbaus, andernfalls könnten diese ernsthaft beschädigt werden.
7. Bitte achten Sie beim Anschließen der einzelnen Komponenten stets auf die korrekte Polarität (+ / −) der Anschlüsse.
8. Schließen Sie die Lautsprecher niemals an den Masseanschluss oder an die Karosserie des Fahrzeugs an.

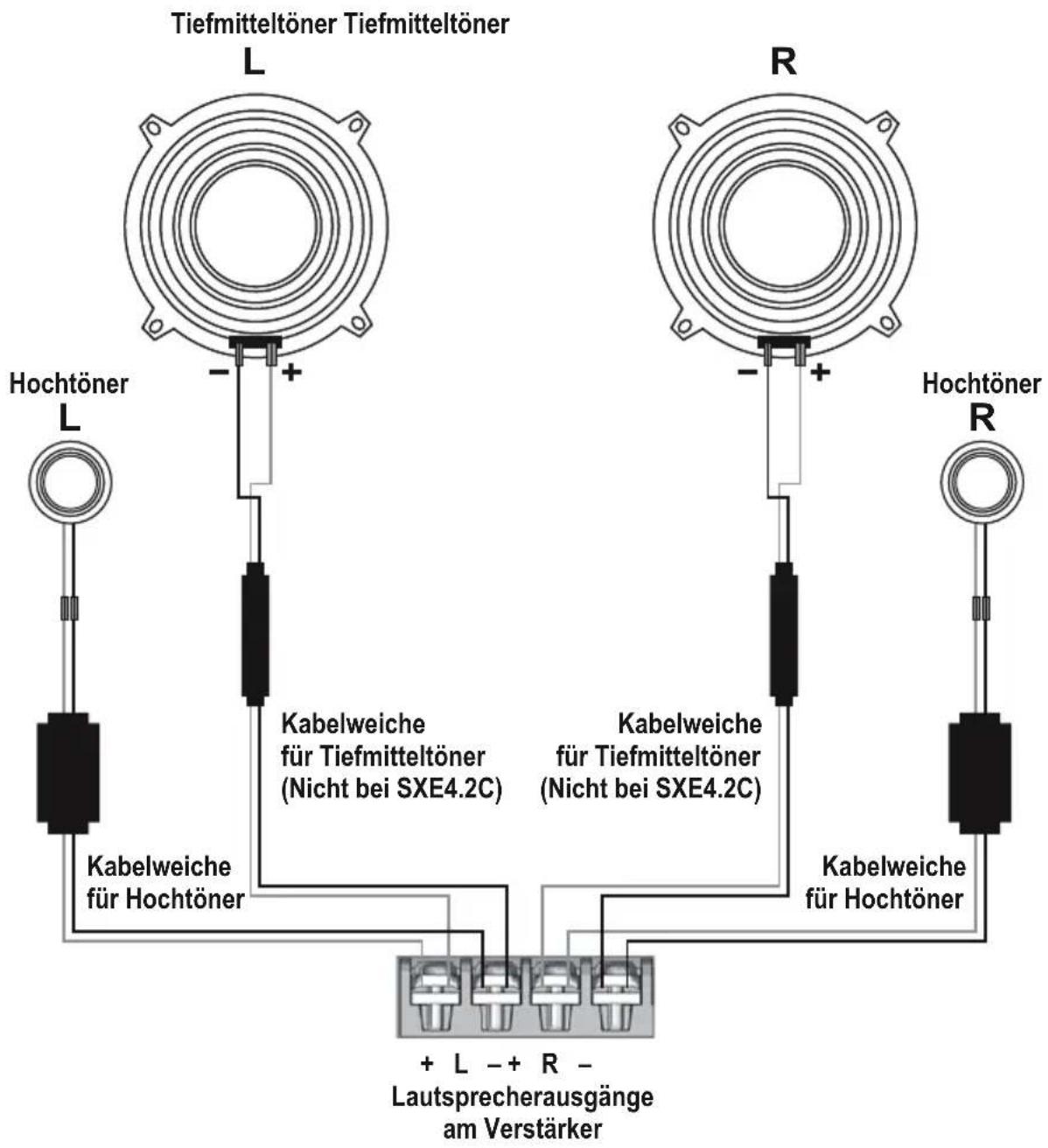

ANSCHLUSS SXE4.2C, SXE5.2C, SXE6.2C, SXE6.2T

WICHTIG: Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen.

HOCHTONABSCHWÄCHUNG SXE4.2C, SXE5.2C, SXE6.2C, SXE6.2T

Optional: Durchtrennen Sie an der Hochtöner-Kabelweiche die Kabelschlaufe für eine Hochtonabschwächung von – 3dB.

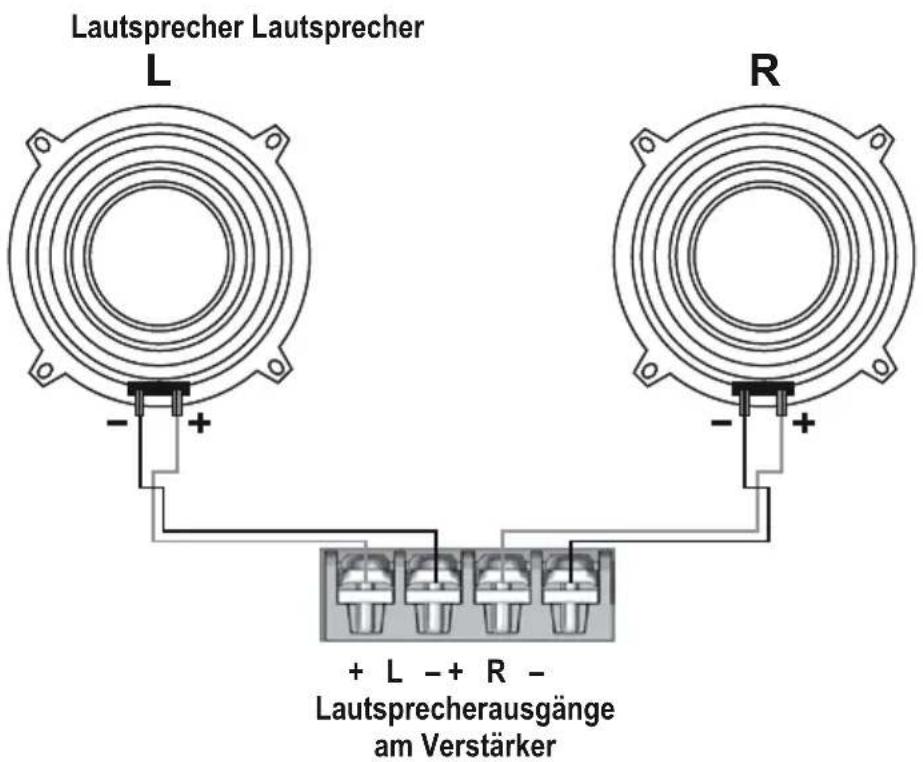

ANSCHLUSS SXE42, SXE52, SXE62, SXE6.2W

WICHTIG: Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen.
