Marke	Aplic
Modell	302762
Produkttyp	USB 3.0 M.2 SATA SSD Gehäuse
Schnittstelle	USB 3.0 (Typ A, über Schiebestecker)
Kompatible SSD-Formfaktoren	M.2 2230, 2242, 2260, 2280
Unterstützter SSD-Typ	M.2 SATA SSD (B-Key oder B&M Key)
Nicht kompatibel mit	M.2 SATA M-Key, M.2 PCI Express
Stromversorgung	Bus-gespeist über USB (5V)
Material	Kunststoff und Aluminium (typisch)
Abmessungen (ca.)	100 x 40 x 10 mm (geschätzt)
Gewicht (ca.)	50 g (geschätzt)
Betriebssystemunterstützung	Windows, macOS, Linux (Plug & Play)
Dateisystem	Abhängig von der SSD-Formatierung (FAT32, NTFS, exFAT, usw.)
Installation	Gehäuse mit Schraubendreher öffnen, M.2 SSD einsetzen, mit beiliegender Schraube sichern
Kühlung	Passiv (kein Lüfter)
Wartung	Mit trockenem Tuch reinigen; Flüssigkeiten vermeiden
Sicherheitshinweise	Vor Feuchtigkeit, hohen Temperaturen und Stößen schützen; nicht zur Reparatur öffnen
Ersatzteile / Reparierbarkeit	Nicht vom Benutzer wartbar; keine Ersatzteile verfügbar
Lieferumfang	Gehäuse, Schraubendreher, Schraube, Bedienungsanleitung
Zertifizierungen	CE, WEEE (DE 94495668)

Häufig gestellte Fragen - 302762 Aplic

Ist dieses Gehäuse mit M.2 NVMe SSDs kompatibel?

Nein, dieses Gehäuse unterstützt nur M.2 SATA SSDs (B-Key oder B&M Key). Es funktioniert nicht mit M.2 PCI Express (NVMe) Laufwerken.

Welche Größen von M.2 SSDs werden unterstützt?

Es unterstützt M.2 SSDs in den Längen: 30mm, 42mm, 60mm und 80mm (Formfaktoren 2230, 2242, 2260, 2280).

Benötigt das Gehäuse externe Stromversorgung?

Nein, es wird bus-gespeist über die USB-Verbindung. Es bezieht Strom aus dem USB-Anschluss Ihres Computers.

Wie installiere ich eine SSD in dieses Gehäuse?

Verwenden Sie den mitgelieferten Schraubendreher, um das Gehäuse zu öffnen, setzen Sie die M.2 SSD im richtigen Winkel ein, sichern Sie sie mit der beiliegenden Schraube und schließen Sie dann das Gehäuse.

Warum wird mein Laufwerk vom Computer nicht erkannt?

Stellen Sie sicher, dass die SSD vollständig eingesetzt und gesichert ist. Bei einer neuen SSD müssen Sie sie möglicherweise in der Datenträgerverwaltung (Windows) oder dem Festplatten-Dienstprogramm (macOS) initialisieren. Überprüfen Sie auch, ob der USB-Stecker vollständig herausgeschoben ist.

Kann ich dieses Gehäuse an einem USB 2.0 Anschluss verwenden?

Ja, es ist abwärtskompatibel mit USB 2.0, aber die Geschwindigkeiten sind auf USB 2.0 Raten (bis zu 480 Mbit/s) begrenzt.

Was ist die maximale Datenübertragungsgeschwindigkeit?

Die USB 3.0 Schnittstelle unterstützt bis zu 5 Gbit/s, aber die tatsächliche Geschwindigkeit hängt von der SSD und dem System ab.

Ist es heiß austauschbar (Hot-Swap)?

Ja, das Gehäuse unterstützt Hot-Swapping über USB, aber werfen Sie das Laufwerk immer sicher aus, bevor Sie es trennen, um Datenverlust zu vermeiden.

Wie sollte ich das Gehäuse reinigen und warten?

Verwenden Sie ein weiches, trockenes Tuch, um die Außenseite abzuwischen. Verwenden Sie kein Wasser, Lösungsmittel oder scheuernde Reinigungsmittel. Von Staub und Feuchtigkeit fernhalten.

Wie lange ist die Garantiezeit?

Garantiedetails sind im Handbuch nicht angegeben. Wenden Sie sich für weitere Informationen an den Verkäufer oder Hersteller. Das Produkt ist nicht vom Benutzer reparierbar.

BEDIENUNGSANLEITUNG 302762 Aplic

Mod.-Nr.: 302762/20170301SZ002

Table of contents

1. Deutsch .... 3
2. English 6

Vielen Dank, dass Sie sich für ein Produkt von Aplic entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1 Lieferumfang

• USB 3.0, M.2 Festplattengehäuse
- Schraubendreher
- Kurzanleitung

2 Technische Daten

Anschluss USB 3.0

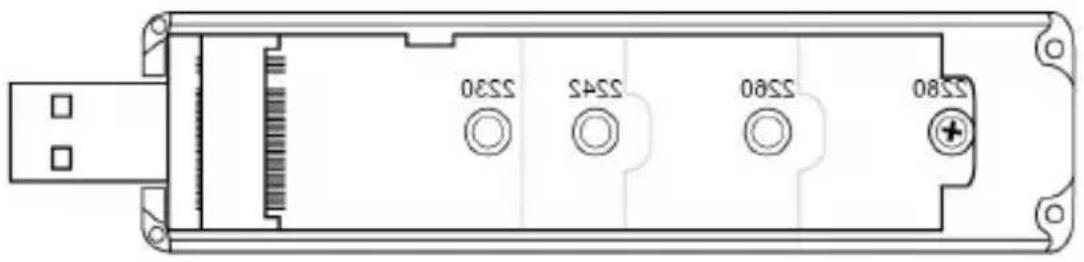

Max. SSD-Größen (Länge) 30mm, 42mm	60mm, 80mm
passende Festplattengröße • M.2 SATA	SSD B-Key• M.2 SATA SSD B & M Key

Hinweis: Dieses Gehäuse ist nicht mit M.2 SATA SSD M-Key und M.2 PCI-Express kompatibel!

3 Inbetriebnahme und Montage

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Öffnen Sie das Festplattengehäuse mit dem mitgelieferten Schraubendreher, indem Sie die Schrauben auf der Unterseite des Gehäuses lösen. Nachdem Sie die Schrauben gelöst haben, müssen Sie die Blende abnehmen und die Adapterplatine herausnehmen. Schließen Sie nun die gewünschte M.2 SATA SSD an und befestigen Sie diese mit der dafür vorgesehenen Schraube. Achten Sie beim Einsetzen der Platine darauf, dass der Verriegelungsmechanismus des Gehäuses ordnungsgemäß mit der Vorrichtung auf der Platine verbunden ist.

Anschließend legen Sie den Adapter mit der montierten Festplatte wieder in das Gehäuse ein und schrauben die Blende wieder an. Um das Gerät zu verbinden, müssen Sie mit dem Schieber den USB 3.0-Stecker nach außen schieben und an einem USB-Port Ihres Computers anschließen. Das Laufwerk sollte nun z.B. im Explorer erscheinen oder in der Datenträgerverwaltung konfigurierbar sein.

4 Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen, das Gerät ist nur bei gezogenem Stecker spannungsfrei. Schließen Sie das Produkt nicht kurz. Bitte ziehen Sie den Netzstecker bei Nichtgebrauch oder bei Gewitter.

Das Gerät ist nicht für den Betrieb im Freien zugelassen, verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind.

Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

5 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 94495668

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 302762/20170301SZ002 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
