Produkttyp	USB 3.0 externes Gehäuse für M.2 SSD
Marke	Aplic
Modell	303163
Schnittstelle	USB 3.0 (kompatibel mit USB 2.0)
Kompatibles SSD-Format	M.2 (NGFF) 2242, 2260, 2280
Übertragungsgeschwindigkeit	Bis zu 5 Gbit/s (USB 3.0)
UASP-Unterstützung	Ja
Abmessungen	Ca. 100 x 40 x 10 mm
Gewicht	Ca. 50 g (ohne SSD)
Stromversorgung	Über USB-Port (eigenversorgt)
Material	Aluminium
Kompatible Betriebssysteme	Windows, macOS, Linux
Lieferumfang	Gehäuse, USB 3.0-Kabel, Kreuzschlitzschraubendreher, Kurzanleitung
Installation	Erfordert Einsetzen der M.2 SSD (nicht im Lieferumfang enthalten)
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen
Sicherheit	Nicht öffnen, vor Feuchtigkeit und Stößen schützen
Ersatzteile und Reparierbarkeit	Nicht durch den Benutzer reparierbar; keine Ersatzteile enthalten
Garantie	2 Jahre
Zertifizierungen	Konform mit WEEE (2012/19/EU)
Registrierungsnummer	DE 67896761
Hauptfunktionen	Eine M.2 SSD in eine tragbare externe Festplatte verwandeln

Häufig gestellte Fragen - 303163 Aplic

Wie installiere ich eine M.2 SSD in das Gehäuse?

Öffnen Sie das Gehäuse, indem Sie den Deckel mit dem mitgelieferten Schraubendreher abschrauben. Entfernen Sie den Deckel, setzen Sie dann die M.2 SSD in den Anschluss der Adapterplatine ein. Setzen Sie die Platine zurück in das Gehäuse und schrauben Sie den Deckel wieder fest. Verbinden Sie dann das USB 3.0-Kabel mit dem Gehäuse und dann mit Ihrem Computer.

Welche Arten von M.2 SSDs sind kompatibel?

Das Gehäuse akzeptiert M.2 SSDs in den Formaten 2242, 2260 und 2280 (Längen 42, 60 und 80 mm). Es unterstützt sowohl SATA- als auch NVMe-Schnittstellen über den PCIe-Bus dank UASP-Unterstützung.

Warum erkennt mein Computer das Gehäuse nicht?

Überprüfen Sie zuerst, ob das USB-Kabel richtig angeschlossen ist und der USB-Port funktioniert. Stellen Sie sicher, dass die SSD richtig eingesetzt ist. Öffnen Sie unter Windows den Geräte-Manager, um zu sehen, ob das Gehäuse angezeigt wird. Wenn das Problem weiterhin besteht, versuchen Sie einen anderen USB-Port oder einen anderen Computer.

Benötigt das Gehäuse eine externe Stromversorgung?

Nein, das Gehäuse wird über den USB-Port mit Strom versorgt. Es bezieht seine Energie direkt vom Computer oder USB-Hub. Keine externe Stromversorgung erforderlich.

Was ist die maximale Übertragungsgeschwindigkeit?

Das Gehäuse verwendet die USB 3.0-Schnittstelle, die Übertragungsgeschwindigkeiten von bis zu 5 Gbit/s (theoretisch) ermöglicht. Die tatsächliche Leistung hängt von der verwendeten SSD und der Computerkonfiguration ab.

Kann ich dieses Gehäuse mit einer M.2 SATA- und NVMe-SSD verwenden?

Ja, das Gehäuse ist mit beiden Typen kompatibel. Überprüfen Sie jedoch, ob Ihre SSD das M.2-Format (NGFF) verwendet. Die UASP-Unterstützung sorgt für optimale Leistung bei beiden Protokollen.

Wie formatiere ich die SSD nach der Installation?

Sobald das Gehäuse angeschlossen und erkannt wurde, öffnen Sie das Datenträgerverwaltungstool Ihres Systems (unter Windows: Datenträgerverwaltung; unter macOS: Festplattendienstprogramm). Wählen Sie die SSD aus und formatieren Sie sie mit dem gewünschten Dateisystem (NTFS, exFAT, APFS usw.). Achtung: Durch das Formatieren werden alle Daten gelöscht.

Ist das Gehäuse mit anderen Betriebssystemen als Windows kompatibel?

Ja, das Gehäuse ist mit macOS und Linux kompatibel. Es sind keine speziellen Treiber erforderlich. Es wird als Standard-Speichergerät erkannt.

Was tun, wenn das Gehäuse heiß wird?

Eine leichte Erwärmung ist bei intensiven Übertragungen normal. Das Aluminiumgehäuse leitet die Wärme ab. Wenn es sehr heiß wird, reduzieren Sie die Arbeitsbelastung oder überprüfen Sie, ob die SSD überhitzt ist. Stellen Sie sicher, dass das Gehäuse an einem gut belüfteten Ort steht.

Wie reinige ich das Gehäuse?

Verwenden Sie ein trockenes, weiches Tuch, um die Außenseite des Gehäuses abzuwischen. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel. Reinigen Sie niemals das Innere, da das Öffnen des Gehäuses während des Betriebs die Komponenten beschädigen kann.

BEDIENUNGSANLEITUNG 303163 Aplic

Mod.-Nr.: 303163/20171211SZ144

Table of contents

1. Deutsch. 3
2. English. 6
3. Italiano 9
4. François 12
5. Espanol. 15

Vielen Dank, dass Sie sich für ein Produkt von Aplic entschieden haben. Damit Sie auch lange Freude mit dem erworbenen Gerät haben,lesen Sie sichitte die nachfolgende Kurzanleitung aufmerksam durch.

1 Lieferumfang

• USB 3.0, M.2 Festplattengehause
  Schraubendreher
• Kurzanleitung
  USB 3.0 Kabel

2 Technische Daten

Anschluss USB 3.0
Passende Festplattengröße M.2
Features UASP

3 Inbetriebnahme und Montage

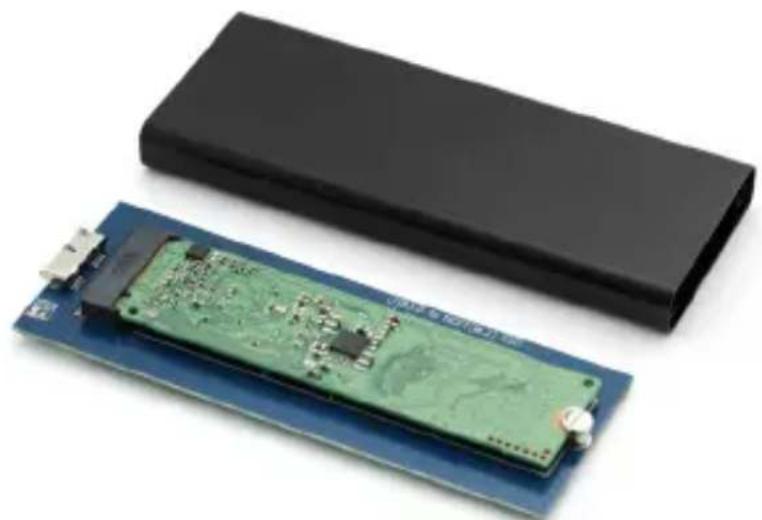

Entnahmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Öffnen Sie das Festplattengehäuse mit dem mitgelieferten Kreuzschlitz-Schraubendreher. Nachdem Sie die Schrauben gelöst haben, müssen Sie die Frontblende abnehmer und die Adapterplatine Herausnahmen. Montieren Sie nun ihre Festplatte mit dem Adapter.

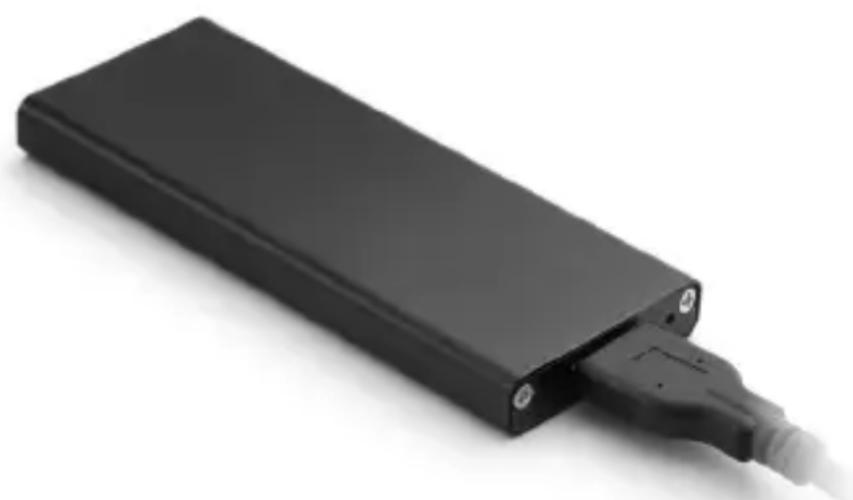

Anschließend schiben Sie den Adapter mit der montierten Festplatte wieder in das Gehäuse ein und schrauben die Frontblende an. Verbinden Sie nun das mitgelieferte USB 3.0-Kabel mit dem USB 3.0-Anschluss des Gehäuses und mit Ihrem Endgerät.

4 Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen, das Gerät ist nur bei gezogenem Stecker spannungsfrei. Schreiben Sie das Produkt nicht kurz.itteziehen Sie den Netzstecker bei Nichtgebrauch oder bei Gewitter.

Das Gerät ist nicht für den Betrieb im Freien zugelassen, verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturesn fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen können. Prufen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollt nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sieitte die nationalen Bestimmungen und Beschänkungen.Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind.

Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche.

Das Gerätarf nur von Personen benutzt werden, die diese Anleitung gelesen und verstunden haben.

Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert daraufhin hingewiesen wurde.

5 Entsorgungshinweise

Elektrische und elektronische Geräte)dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile,müssen getrennt der Wiederverwertung oder Entsorgung zugeführrt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen konnen. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/ und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU
WEEE Register-Nr: DE 67896761

Hiermit erklart die Firma WD Plus GmbH, dass sich das Gerät 303163/20171211SZ144 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlädigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

Wohlenbergstraße 16·30179 Hannover

Germany
