1992-1 - Messung Hazet - Kostenlose Bedienungsanleitung

Produkttyp	Tragbare Wärmebildkamera
Marke	Hazet
Modell	1992-1
Temperaturmessbereich	-20°C bis 550°C
Genauigkeit	±2°C oder ±2% (Umgebung 15°C bis 35°C, Objekt über 0°C)
IR-Detektor	Hochempfindlicher, leistungsstarker Sensor
Laserklasse	Klasse 1, 650 nm, <1 mW, IEC60825-1:2014
Schutzklasse	IP54
Betriebstemperatur	-10°C bis 50°C
Betriebsfeuchtigkeit	≤95%
Stromversorgung	Eingebauter Akku, USB 5V/2A-Ladegerät (nicht im Lieferumfang)
Akkuladezeit	Mindestens 8 Stunden für die erste Ladung
Lagertemperatur	Unter -10°C oder über +50°C nicht empfohlen
Schnittstellen	USB, microSD-Steckplatz, Stativgewinde
Mitgeliefertes Zubehör	USB-Kabel, Handschlaufe, Anleitung, microSD-Karte
Hauptfunktionen	Live-Ansicht, Schnappschuss, Temperaturmessung, Laserpointer, Bildexport
Emissionsgradeinstellungen	Einstellbar, Referenztabelle beigefügt
Ersatzteile	Nur Originalersatzteile des Herstellers verwenden
Entsorgung	Elektronikschrott, Komponenten recyceln, nicht im Hausmüll entsorgen
Verwendungszweck	Industrie, Bauwesen, Kfz; nicht für medizinische Anwendungen
Garantie	Erlöschen bei Modifikation oder unsachgemäßer Verwendung

Häufig gestellte Fragen - 1992-1 Hazet

Wie lade ich die Wärmebildkamera Hazet 1992-1 auf?

Verwenden Sie ein USB-Netzteil (5V/2A) mit dem mitgelieferten USB-Kabel. Laden Sie das Gerät bei der ersten Verwendung mindestens 8 Stunden lang bei eingeschaltetem Gerät.

Warum blinkt die Ladeanzeige rot?

Überprüfen Sie, ob Sie ein geeignetes 5V/2A-Ladegerät verwenden, die Umgebungstemperatur über 0°C liegt, oder versuchen Sie, den Akku zu trennen und wieder anzuschließen.

Kann ich während der Verbindung mit einem PC Videos aufnehmen oder Schnappschüsse machen?

Nein, die Aufnahmefunktion ist bei Verbindung mit einem PC nicht verfügbar. Trennen Sie die Verbindung, um diese Funktionen zu nutzen.

Was soll ich tun, wenn mein PC die Kamera nicht erkennt?

Stellen Sie sicher, dass Sie das Standard-USB-Kabel verwenden und der Treiber installiert ist (er installiert sich automatisch beim ersten Anschließen). Trennen Sie während der Treiberinstallation nicht die Verbindung.

Wie formatiere ich die microSD-Karte?

Drücken Sie in der Live-Ansicht die Menütaste, wählen Sie die Formatierungsoption und bestätigen Sie mit OK. Formatieren Sie die Karte vor der ersten Verwendung.

Was ist der Temperaturmessbereich und die Genauigkeit?

Der Bereich beträgt -20°C bis 550°C mit einer Genauigkeit von ±2°C oder ±2% bei Umgebungstemperaturen von 15°C bis 35°C und Objekttemperaturen über 0°C.

Ist die Wärmebildkamera wasserdicht?

Nein, sie ist nicht wasserdicht. Sie hat IP54-Schutz (staub- und spritzwassergeschützt), sollte aber nicht Wasser oder hoher Luftfeuchtigkeit ausgesetzt werden.

Wie stelle ich den Emissionsgrad ein?

Gehen Sie zu Menü > Temperatureinstellungen, wählen Sie Emissionsgrad und wählen Sie einen Wert aus der Referenztabelle (z.B. menschliche Haut 0,98, Holz 0,85). Stellen Sie mit ▲/▼-Tasten ein.

Welche Lasersicherheitsvorkehrungen sollte ich treffen?

Der Laser ist Klasse 1 (650 nm, <1 mW). Nicht direkt in den Strahl blicken und sicherstellen, dass sich keine Personen oder brennbaren Stoffe vor der Linse befinden, bevor der Laser aktiviert wird.

Kann ich die Kamera für medizinische Anwendungen verwenden?

Nein, die Wärmebildkamera ist nicht für medizinische Zwecke bestimmt. Sie ist für Industrie, Bauwesen und Kfz-Anwendungen konzipiert.

BEDIENUNGSANLEITUNG 1992-1 Hazet

1. Allgemeine Informationen....3

2. Symbolerklärung....3

3. Verantwortung des Betreibers......4

4. Bestimmungsgemäße Verwendung......4

5. Gefahren die vom Gerät ausgehen .....6-7

6. Einleitung....8

6.1 Lieferumfang....8

6.2 Produktvorstellung......8

1. Aufbau....9

7.1 Abmessungen....9

7.2 Schnittstellen....10

1. GRUNDLEGENDE BEDIENUNG......11-12

8.1 Gerät aufladen.... 11

8.2 Bildauswertung....11

8.3 microSD-Karte formatieren....12

8.4 Schnappschüsse aufnehmen .....12

8.5 Schnappschüsse anzeigen....12

8.6 Datei exportieren ....12

1. Hauptkonfigurationen....13

9.1 Temperaturmessung....13

9.2 Weitere Konfigurationen....13

1. Systeminformationen ....14

2. Anhang....14

11.1 Referenz zum allgemeinen Materialemissionsgrad....14

11.2 Häufig gestellte Fragen (FAQ)......14

1. Ersatzteile....15

2. Entsorgung 15

en 16

pl 30

Warnung zum Laserlicht

Warnung: Die vom Gerät abgegebene Laserstrahlung kann zu Augenverletzungen, Hautverbrennungen oder der Ent-

zündung brennbarer Substanzen führen. Achten Sie darauf, dass niemand direkt in das Laserlicht blickt. Bevor Sie die Funktion Zusatzlicht aktivieren, vergewissern Sie sich, dass sich weder Personen noch brennbare Substanzen vor der Laserlinse befinden. Die Wellenlänge beträgt 650 nm, und die Leistung liegt unter 1 mW. Der Laser entspricht der Norm IEC60825-1:2014.

Anschrift des Herstellers:

HAZET-WERK - Hermann Zerver GmbH & Co. KG

Güldenwerther Bahnhofstraße 25 – 29

42857 Remscheid

GERMANY

1. Allgemeine Informationen

Bitte stellen Sie sicher, dass der Benutzer dieses Werkzeugs die vorliegende Betriebsanleitung vor der ersten Inbetriebnahme gründlich durchgelesen und verstanden hat.

• Diese Betriebsanleitung enthält wichtige Hinweise, die zum sicheren und störungsfreien Betrieb Ihrer HAZET Wärmebildkamera erforderlich sind.
• Zum bestimmungsgemäßen Gebrauch der Wärmebildkamera gehört die vollständige Beachtung aller Sicherheitshinweise und Informationen in dieser Betriebsanleitung.
• Bewahren Sie deshalb diese Betriebsanleitung immer bei Ihrer HAZET Wärmebildkamera auf.
• Diese Wärmebildkamera wurde für bestimmte Anwendungen entwickelt. HAZET weist ausdrücklich darauf hin, dass dieses Werkzeug nicht verändert und/oder in einer Weise eingesetzt werden darf, die nicht seinem vorgesehenen Verwendungszweck entspricht.
• Für Verletzungen und Schäden, die aus unsachgemäßer und zweckentfremdeter Anwendung bzw. Zuwiderhandlung gegen die Sicherheitsvorschriften resultieren, übernimmt HAZET keine Haftung oder Gewährleistung.
• Darüber hinaus sind die für den Einsatzbereich der Wärmebildkamera geltenden Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten.

2. Symbolerklärung

ACHTUNG: Schenken Sie diesen Symbolen höchste Aufmerksamkeit!

BETRIEBSANLEITUNG LESEN!

Der Betreiber ist verpflichtet die Betriebsanleitung zu beachten und alle Anwender des Werkzeugs gemäß der Betriebs anleitung zu unterweisen.

HINWEIS!

Dieses Symbol kennzeichnet Hinweise, die Ihnen die Handhabung erleichtern.

WARNUNG!

Dieses Symbol kennzeichnet wichtige Beschreibungen, gefährliche Bedingungen, Sicherheitsgefahren bzw. Sicherheitshinweise.

ACHTUNG!

Dieses Symbol kennzeichnet Hin wei se, deren Nichtbeachtung Beschädigungen, Fehlfunktionen und/oder den Ausfall des Gerätes zur Folge haben.

FACHLEUTE!

Werkzeug nur für die Verwendung durch Fachleute geeignet, Handhabung durch Laien kann zu Verletzungen oder Zerstörung des Werkzeugs oder des Werkstücks führen.

3. Verantwortung des Betreibers

Die Wärmebildkamera ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können von der Wärmebildkamera jedoch Gefahren ausgehen, wenn es von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß, verwendet wird. Jede Person, die mit Arbeiten am oder mit der Wärmebildkamera beauftragt ist, muss daher die Betriebsanleitung vor Beginn der Arbeiten gelesen und verstanden haben.

• Betriebsanleitung stets in unmittelbarer Nähe der Wärmebildkamera aufbewahren.
• Veränderungen jeglicher Art sowie An- oder Umbauten sind an der Wärmebildkamera untersagt.
• Angegebene Einstellwerte oder -bereiche sind unbedingt einzuhalten.

4. Bestimmungsgemäße Verwendung

Die Betriebssicherheit ist nur bei bestimmungsgemäßer Verwendung entsprechend der Angaben in der Betriebsanleitung gewährleistet. Neben den Arbeitssicherheits-Hinweisen in dieser Betriebsanleitung sind die für den Einsatzbereich der Wärmebildkamera allgemein gültigen Sicherheits-, Unfallverhütungs- und Umweltschutz-Vorschriften zu beachten und einzuhalten. Die Benutzung, und Wartung der Wärmebildkamera muss immer entsprechend den lokalen staatlichen Landes- oder Bundesbestimmungen erfolgen.

• Wärmebildkamera nur in technisch einwandfreiem und betriebssicherem Zustand einsetzen.
• Diese Wärmebildkamera darf nicht für medizinische Anwendungen benutzt werden.
  • Die Wärmebildkamera ist nicht wasserdicht.
• Setzen Sie die Wärmebildkamera nie bei Temperaturen unter -10 °C oder über +50 °C ein, nur in diesem Temperaturbereich ist die Funktion sichergestellt.
• Setzen Sie die Wärmebildkamera keinen Schlägen oder Stößen aus.
• Die einwandfreie Funktion der Wärmebildkamera ist nur mit Original Ersatzteilen gewährleistet.
• Zur Vermeidung von Verschmutzung und Beschädigung soll die Wärmebildkamera im Aufbewahrungs-Koffer gelagert werden.
• Entfernen Sie die SD-Karte nicht im laufenden Betrieb, da sonst Datenverlust droht.
• Der unsachgemäße Gebrauch der Wärmebildkamera oder der Gebrauch nicht entsprechend der Sicherheitshinweise kann zu schweren Verletzungen führen.
• Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung des Gerätes ist untersagt und gilt als nicht bestimmungsgemäß.
• Ansprüche jeglicher Art gegen den Hersteller und/oder seine Bevollmächtigten wegen Schäden aus nicht bestimmungsgemäßer Verwendung des Gerätes sind ausgeschlossen.
• Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.

EU-Konformitätserklärung

Dieses Produkt und - ggf. - das mitgelieferte Zubehör sind mit „CE“ gekennzeichnet und entsprechen somit den geltenden

harmonisierten europäischen Normen, die unter der Funkgeräterichtlinie 2014/53/EU, der EMV-Richtlinie 2014/30/EU und der RoHS-Richtlinie 2011/65/EU aufgeführt sind.

2012/19/EU (Elektroaltgeräte-Richtlinie):

Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen innerhalb der Europäischen Union nicht mit dem Hausmüll entsorgt

werden. Für korrektes Recycling geben Sie dieses Produkt an Ihren örtlichen Fachhändler zurück oder entsorgen Sie es an einer der Sammelstellen. Für weitere Informationen siehe: www.recyclethis.info.

2006/66/EC (Batterierichtlinie):

Dieses Produkt enthält eine Batterie, die innerhalb der Europäischen Union nicht mit dem Hausmüll entsorgt werden

darf. Siehe Produktdokumentation für spezi-fische Hinweise zu Batterien. Die Batterie ist mit diesem Symbol gekennzeichnet, das zusätzlich die Buchstaben Cd für Cadmium, Pb für Blei oder Hg für Quecksilber enthalten kann. Für korrektes Recycling geben Sie die Batterie an Ihren örtlichen Fachhändler zurück oder entsorgen Sie sie an einer der Sammelstellen. Für weitere Informationen siehe: www.recyclethis.info.

Gesetze und Vorschriften

- Die Verwendung des Produkts muss in strikter Übereinstimmung mit den örtlichen Vorschriften zur elektrischen Sicherheit erfolgen.

Transportwesen

• Bewahren Sie das Gerät beim Transport in der ursprünglichen oder einer vergleichbaren Verpackung auf.
• Bewahren Sie das gesamte Verpackungsmaterial nach dem Auspacken für zukünftigen Gebrauch auf. Im Falle eines Fehlers müssen Sie das Gerät in der Originalverpackung an HAZET zurücksenden. Beim Transport ohne Originalverpackung kann das Gerät beschädigt werden und wir übernehmen keine Verantwortung.
• Lassen Sie das Produkt nicht fallen und vermeiden Sie heftige Stöße. Halten Sie das Gerät von magnetischen Störungen fern.

Batterie

• Der integrierte Akku darf nicht demontiert werden. Wenden Sie sich gegebenenfalls zur Reparatur an den Hersteller.
• Achten Sie bei langfristiger Lagerung des Akkus darauf, dass er alle sechs Monate vollständig geladen wird, um seine Lebensdauer zu gewährleisten. Anderenfalls kann es zu Schäden kommen.
• Stellen Sie sicher, dass der Stecker richtig in der Steckdose steckt.

• Wenn das Gerät ausgeschaltet und der RTC-Akku voll ist, können die Zeiteinstellungen 15 Tage lang gespeichert werden.

• Schalten Sie bei der ersten Verwendung das Gerät ein und laden Sie den RTC-Akku und den Lithium-Akku mindestens 8 Stunden lang auf.

• Verwenden Sie hierzu ein USB-Netzteil 5 V / 2 A (nicht im Lieferumfang enthalten).
• Er ist nach UL2054 zertifiziert.

5. Gefahren die vom Gerät ausgehen

Vor jeder Benutzung ist die HAZET Wärmebildkamera auf seine volle Funktionsfähigkeit zu prüfen. Ist die Funktionsfähigkeit nach dem Ergebnis dieser Prüfung nicht gewährleistet oder werden Schäden festgestellt, darf die Wärmebildkamera nicht verwendet werden. Ist die volle Funktionsfähigkeit nicht gegeben und die Wärmebildkamera wird dennoch verwendet, besteht die Gefahr von erheblichen Körper-, Gesundheits- und Sachschäden. Elektrische Energien können schwere Verletzungen verursachen. Zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr sind folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

• Anschlusskabel und Gehäuse dürfen nicht beschädigt sein. Werkzeuge, die fallen gelassen wurden oder beschädigt sind, müssen vor Wiederinbetriebnahme von Fachpersonal geprüft werden.
• Keine Werkzeuge verwenden, bei denen der Ein-/Aus-Schalter defekt ist. Werkzeuge, die nicht mehr mit dem Ein-/Aus-Schalter ein bzw. ausgeschaltet werden können, sind gefährlich und müssen repariert werden.
• Verlegte Kabel dürfen keine heißen oder scharfen Teile berühren oder in einer anderen Weise beschädigt werden. Kabel sind so zu verlegen, dass sie für Personen keine Stolpergefahr darstellen.
• Die Wärmebildkamera nicht Wasser oder anderen Flüssigkeiten aussetzen. Dabei können gefährliche Spannungsentladungen entstehen.
• Die Wärmebildkamera nicht selbst zerlegen/öffnen. Unsachgemäßer Zusammenbau kann zur Beeinträchtigung der Funktionstüchtigkeit, zu Feuer, zu einem elektrischen Schlag und/oder zu Verletzungen führen.
• Alle Service- oder Reparaturarbeiten immer durch Fachpersonal ausführen lassen. Um die Betriebssicherheit auf Dauer zu gewährleisten, dürfen nur Originalersatzteile verwendet werden.
• Schutzvorrichtungen und/oder Gehäuseteile dürfen nicht entfernt werden.
• Die Wärmebildkamera nur an Orten verwenden, die durch geltende Verordnungen für Arbeitsbereiche und elektrische Anlagen bestimmt und vorgeschrieben werden.
• Aus Sicherheitsgründen sind Veränderungen an der HAZET Wärmebildkamera untersagt. Die Vornahme von Veränderungen am Gerät führt zum sofortigen Haftungsausschluß.

Elektrowerkzeuge gehören nicht in Kinderhände.

Unbeaufsichtigte Werkzeuge können

von nicht autorisierten Personen benutzt werden und zu deren oder zur Verletzung dritter Personen führen.

Gerät nicht in explosionsgefährdeten Räumen verwenden.

Elektrowerkzeuge können Funken-

schlag verursachen oder zur Entzündung brennbarer Materialien führen. Werkzeuge nie in der Nähe von brennbaren Substanzen wie Benzin, Naphtha oder Reinigungsmitteln etc. betätigen. Nur in sauberen, gut gelüfteten Bereichen arbeiten, in denen sich keine brennbaren Materialien befinden.

Einsatzumgebung

• Achten Sie darauf, dass die Betriebsumgebung den Anforderungen des Geräts entspricht. Die Betriebstemperatur des Geräts beträgt -10 °C bis 50 °C und die Betriebsluftfeuchtigkeit darf höchstens 95 % betragen.
• Setzen Sie das Gerät KEINER hohen elektromagnetischen Strahlung oder staubigen Umgebungen aus.
• Richten Sie das Objektiv NICHT auf die Sonne oder eine andere helle Lichtquelle.
• Achten Sie bei Verwendung eines Lasergeräts darauf, dass das Objektiv des Geräts nicht dem Laserstrahl ausgesetzt wird. Andernfalls könnte es durchbrennen.
• Das Gerät ist für den Innen- und Außenbereich geeignet, darf jedoch nicht in feuchten Umgebungen eingesetzt werden.
  • Die Schutzart ist IP 54.
• Der Verschmutzungsgrad beträgt 2.

6 Einleitung

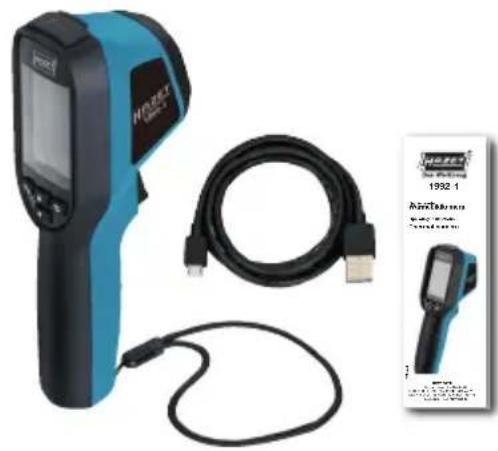

6.1 Lieferumfang

Handgelenkschlaufe (x1)

Anleitung (×1)

Hinweis: Die tragbare Wärmebildkamera beinhaltet einen Akku und eine microSD-Karte.

6.2 Produktvorstellung

Die Tragbare Wärmebildkamera 1992-1 erzeugt Wärmebilder von Objekten. Sie unterstützt Temperaturmessung und Schnappschüsse. Der integrierte hochempfl ndliche IR-Detektor und Hochleistungssensor erfassen Temperaturänderungen und messen die Temperatur in Echtzeit. Der Temperaturmessbereich beträgt -20 °C bis 550 °C mit einer Genauigkeit von ± 2 °C oder ± 2 % bei einer Umgebungstemperatur von 15 °C bis 35 °C und einer Objekttemperatur von über 0 °C. Mit ihr finden die Benutzer riskante Bereiche und können Vermögensschäden reduzieren. Das Gerät unterstützt Live-Ansicht, Aufnahme usw. Die Tragbare Wärmebildkamera ist dank ihres ergonomischen Designs sehr benutzerfreundlich. Das Gerät wird vorwiegend in verschiedenen Industrien, wie Baubranche, Autoindustrie usw., eingesetzt.

7 Aufbau

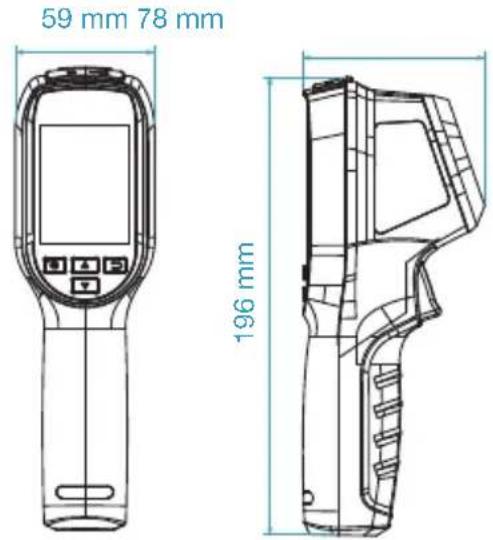

7.1 Abmessungen

Die Abmessungen können je nach Kameramodell variieren.

7.2 Schnittstellen

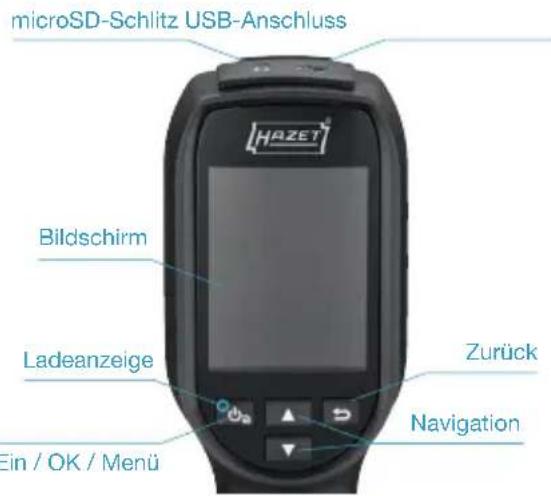

	Gedrückt halten:Ein- und AusschaltenDrücken: Menü anzeigen oderVorgang bestätigen
	Menü verlassen oder zumvorherigen Menü zurückkehren.
	NavigationstasteDrücken Sie zur Auswahl derEinstellung ☐ ☐Drücken Sie zum Bestätigen dieTaste ☐

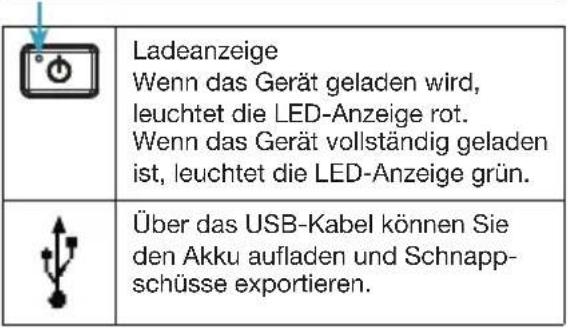

7.2 Schnittstellen

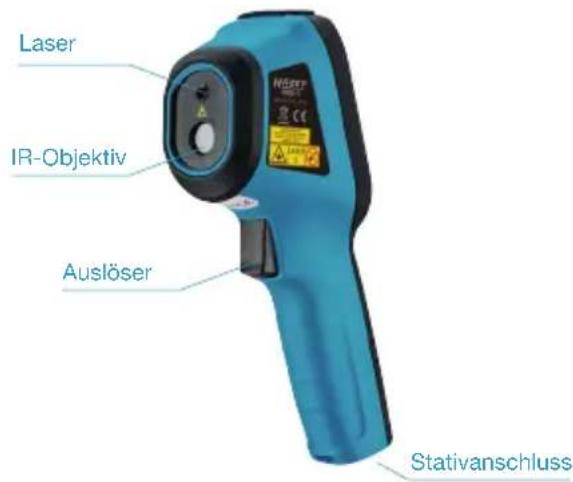

Stativanschluss USB-Anschluss
/microSD-Slot

Auslöser

Drücken Sie den Auslöser, um Fotos aufzunehmen. Wenn die Laserfunktion eingeschaltet ist, drücken Sie den Auslöser, um das Laserlicht ein- oder auszuschalten.

Hinweis:

Das Warnzeichen befindet sich unter dem Laser und links auf dem Gerät.

Warnung:

Die vom Gerät abgegebene La- serstrahlung kann

zu Augenverletzungen, Hautverbrennungen oder der Entzündung brennbarer Substanzen führen. Achten Sie darauf, dass niemand direkt in das Laserlicht blickt. Bevor Sie die Funktion Zusatzlicht aktivieren, vergewissern Sie sich, dass sich weder Personen noch brennbare Substanzen vor der Laserlinse befinden. Die Wellenlänge beträgt 650 nm, und die Leistung liegt unter 1 mW. Der Laser entspricht der Norm IEC60825-1:2014.

8 GRUNDLEGENDE BEDIENUNG

8.1 Gerät aufladen

USB-Anschluss / microSD-Slot

Schritte:

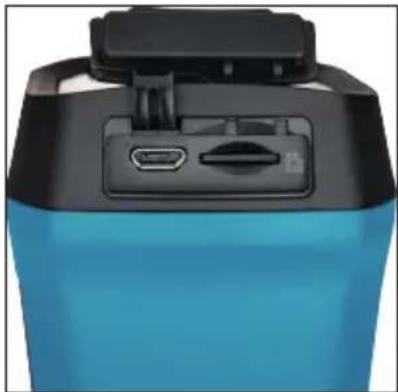

1. Öffnen Sie die obere Abdeckung der Kamera.
2. Verbinden Sie die Wärmebildkamera mit dem beigefügten USB-Kabel an einem geeigneten USB-Netzteil (5 V / 2 A).

Hinweis:

Laden Sie das Gerät beim ersten Aufladen im eingeschalteten Zustand mindestens 8 Stunden lang auf.

• Die eingebaute Batterie, die die Echtzeituhr (RTC) des Geräts mit Strom versorgt, kann sich entladen, wenn das Gerät über längere Zeit nicht verwendet wird. Es ist empfehlenswert, die RTC-Batterie aufzuladen, damit die Uhr des Geräts einwandfrei funktioniert.
- Um die RTC-Batterie vollständig aufzuladen, müssen die folgenden Voraussetzungen erfüllt sein:
a) Die Lithium-Akkus müssen sich im Gerät befinden.
b) Das Gerät muss mindestens 8 Stunden eingeschaltet sein.

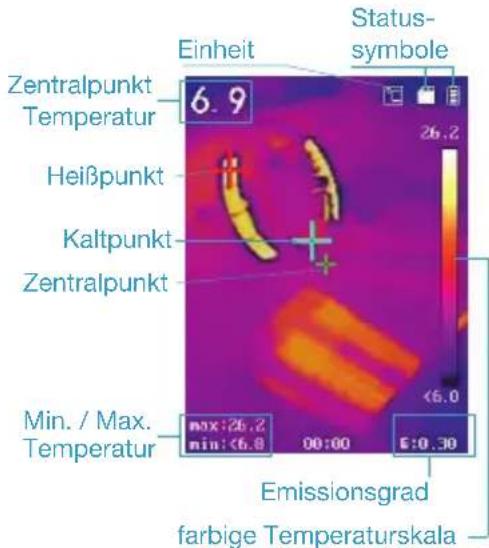

8.2 Bildauswertung

8.3 microSD-Karte formatieren

Bevor Sie beginnen:

Stellen Sie vor der Benutzung sicher, dass die microSD-Karte richtig installiert ist.

Schritte:

1. Drücken Sie in der Live-Ansicht zur Anzeige der Menüleiste
2. Wählen Sie mit/ ☐e Option microSD formatieren.
3. Drücken Sie die Tasteind wählen Sie zum Starten der Formatierung der SD-Karte OK.

Hinweis:

Formatieren Sie vor der ersten Benutzung die microSD-Karte.

8.4 Schnappschüsse aufnehmen

Schritte:

1. Drücken Sie in der Live-Ansicht zum Aufnehmen eines Schnappschusses den Auslöser. Die Live-Ansicht friert ein und das Gerät zeigt den Schnappschuss mit Temperaturinformationen.

2. Drücken Sie zum Speichern des Bildes 📋nd drücken Sie zum Abbrechen die Taste 📋

Hinweis:

Sie können nichts aufnehmen, wenn das Gerät mit einem PC verbunden ist.

8.5 Schnappschüsse anzeigen

Schritte:

1. Rufen Sie zur Anzeige der aufgenommenen Schnappschüsse Menü > Bild auf.
2. Drücken Sie zur Anzeige des ausgewählten Bildes 📄 und drücken Sie zum Umschalten zwischen den Bildern 🎥.
3. (Optional) Drücken Sie zum Löschen der Bildim-Bild-Ansicht

8.6 Datei exportieren

Zweck:

Verbinden Sie die handgehaltene Wärmebildkamera über das USB-Kabel mit Ihrem PC und Sie können die aufgenommenen Schnappschüsse exportieren.

Schritte:

1. Öffnen Sie die Abdeckung des USB-Kabelanschlusses.
2. Verbinden Sie die Kamera über das USB-Kabel mit Ihrem PC und öffnen Sie den erkannten Datenträger.
3. Wählen und kopieren Sie die Schnappschüsse auf den PC und sehen Sie sich die Dateien an.
4. Trennen Sie das Gerät von Ihrem PC.

Hinweis:

Bei erstmaliger Verbindung wird der Treiber automatisch installiert.

Während der Treiberinstallation dürfen Sie we- der die USB-Verbindung am PC trennen noch die microSD-Karte entfernen. Andernfalls drohen Geräteschäden.

9 Hauptkonfigurationen

9.1 Temperaturmessung

Zweck:

Die Funktion Thermometrie (Temperaturmessung) bietet die Echtzeit-Temperatur der Szene und zeigt sie links an Ihrem Bildschirm an. Die Thermometrie-Funktion ist standardmäßig eingeschaltet.

Die Thermometrie-Einstellungen wirken sich auf die Genauigkeit der Temperaturmessung aus.

Schritte:

1 Drücken Sie in der Live-Ansicht zur Anzeige der Menüleiste
2 Wählen Sie mit 📂 📋 gewünschte Einstellleiste.
3 Drücken Sie zum Aufrufen des Einstelldialogs

Emissionsgrad: Legen Sie den Emissionsgrad Ihres Ziels als Effektivität bei der Emission von Energie als Wärmestrahlung fest.

Hinweis:

Werte zum Emissionsgrad entnehmen

Sie bitte 6.1 Referenz zum allgemeinen Material-emissionsgrad.

Temperatur:

Stellen Sie die durchschnittliche Temperatur der Umgebung ein.

Entfernung (m/ft): Stellen Sie die kürzeste Entfernung zwischen Ziel und Gerät ein.

Hinweis: Die empfohlene Temperaturmessentfernung beträgt 0,2 bis 2 m bei einer Zielgröße von 80 × 80 mm.

Regel: Wählen Sie Hotspot, Coldspot zur Anzeige der Höchsttemperatur, Mindesttemperatur in der Live-Ansicht.

4 Drücken Sie zur Auswahl die gewünschten Einstellungen 📋, 📋licken Sie dann zum Aktivieren 📋

5 Drücken Sie bei Bedarf zum Erhöhen / Verringern der Einstellwerte ☐. Halten Sie zum schnellen Ändern des Wertes die Taste ☐ gedrückt.

6 Drücken Sie zum Speichern und Beenden die Taste

9.2 Weitere Konfigurationen

Hier ist ein Beispiel zur Einstellung der Laserlichtfunktion.

Schritte:

1 Drücken Sie in der Live-Ansicht zur Anzeige der Menüleiste
2 Wählen Sie mit die Option Laser.
3 Schalten Sie die Laserlichtfunktion mit ein / aus.
4 Drücken Sie zum Speichern und Beenden die Taste 📄
5 Ziehen Sie in der Live-Ansicht den Auslöser zum Einschalten des Laserlichts; lassen Sie den Auslöser zum Ausschalten des Laserlichts los.

Temperaturmessbereich, Einheit, Paletten usw., konfiguriert werden.

10 Systeminformationen

Rufen Sie zur Anzeige der Geräteinformationen Menü > Info auf: Modell, Versionsnummer, FPGA-Versionsnummer, Seriennummer, Kapazität usw. Zudem können Sie im Menü Abschalt-dauer, Datum und Uhrzeit einstellen.

11 Anhang

11.1 Referenz zum allgemeinen Materialemissionsgrad

Material Emissionsgrad
Menschliche Haut 0,98
Leiterplatte 0,91
Zementbeton 0,95
Keramik 0,92
Kautschuk 0,95
Farbe 0,93
Holz 0,85
Asphalt 0,96
Ziegelstein 0,95
Sand 0,90
Erde 0,92
Baumwolle 0,98
Pappe 0,90
Weißes Papier 0,90
Wasser 0,96

11.2 Häufig gestellte Fragen (FAQ)

F: Die Ladeanzeige blinkt rot.

A: Prüfen Sie die nachstehenden Punkte.

1. Prüfen Sie, ob das Gerät mit einem geeigneten USB-Netzteil (5 V / 2 A) geladen wird.
2. Trennen Sie den Akku einmal und schließen Sie ihn wieder an.
3. Stellen Sie sicher, dass die Umgebungstemperatur über 0 °C liegt.

F: Aufnahme oder Aufzeichnung schlägt fehl.

A: Prüfen Sie die nachstehenden Punkte:

1. Prüfen Sie, ob das Gerät mit Ihrem PC verbunden ist und die Aufnahmefunktion nicht verfügbar ist.
2. Prüfen Sie, ob der Speicherplatz erschöpft ist.
3. Prüfen Sie, ob das Gerät einen niedrigen Akkustand hat.

F: Der PC kann die Kamera nicht identifizieren.

A: Prüfen Sie, ob das Gerät über das Standard-USB-Kabel mit Ihrem PC verbunden ist.

F: Die Kamera kann nicht bedient werden oder reagiert nicht.

A: Halten Sie die Taste 📷 zum Neustarten der Kamera gedrückt

12. Ersatzteile

• Nur Original-Ersatzteile des Herstellers verwenden.
• Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall der Wärmebildkameras führen.
• Bei Verwendung nicht freigegebener Ersatzteile verfallen sämtliche Garantie-, Service-, Schadenersatz- und Haftpflichtansprüche gegen den Hersteller oder seine Beauftragten, Händler und Vertreter.

13. Entsorgung

• Zur Aussonderung, Gerät reinigen und unter Beachtung geltender Arbeits- und Umweltschutzvorschriften zerlegen. Bestandteile der Wiederverwertung zuführen.
• Elektrische Geräte gehören nicht in den Hausmüll und sind über geeignete Sammelstellen zu entsorgen Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoffe unterliegen der Sondermüllbehandlung und dürfen nur von zugelassenen Fachbetrieben entsorgt werden!

Die Verringerung von Umweltbelastungen und die Bewahrung der Umwelt, stehen im Mittelpunkt unserer Aktivitäten!

Bei HAZET wird Umweltschutz groß geschrieben.

Contents

HAZET-WERK - Hermann Zerver GmbH & Co. KG

Güldenwerther Bahnhofstraße 25–29

42857 Remscheid

GERMANY

1. General information

HAZET-WERK — Hermann Zerver GmbH & Co. KG Güldenwerther Bahnhofstraße 25-29

42857 Remscheid

NIEMCY

Hermann Zerver GmbH & Co. KG

Güldenwerther Bahnhofstrasse 25-29

42857 Remscheid · GERMANY

+49 (0) 21 91/7 92-0 FAX [phone]

www.hazet.de · e-mail [e-mail]
