21476 - Lautsprecher K&M - Kostenlose Bedienungsanleitung

Produkttyp	Lautsprecherständer
Marke	K&M
Modell	21476
Maximale Tragfähigkeit	50 kg (zentrische Last)

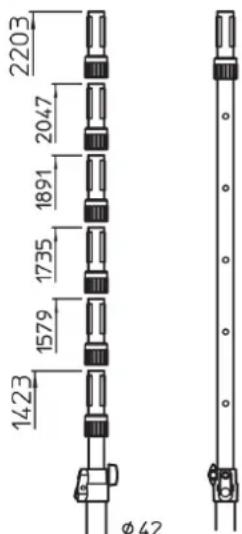

Höhenbereich	1420 - 2200 mm
Basisringdurchmesser	1150 mm
Spannzangendurchmesser	35 - 36,5 mm
Nettogewicht	6,2 kg
Verpackungsmaße	1162 x 120 x 130 mm
Material	Stahl (Basis, Füße, Auszüge), Aluminium (Spannring), PA (Klemmen, Griffe, Spannglieder), TPE (Parkettschützer, Dämpfer)
Spannsystem	Patentiertes Spannzangensystem; Rastbolzen und Klemmschraube für Höhenverstellung
Sicherheitsmerkmale	Höhenverstellung unter Last erfordert zwei Personen; Sichtprüfung vor und nach jeder Nutzung; Rastbolzen niemals unkontrolliert lösen
Wartung	Mit feuchtem Tuch und mildem Reiniger säubern; keine Schmierung erforderlich; regelmäßig auf Schäden prüfen
Reparierbarkeit	Lose Teile (z.B. Parkettschützer, Klemmschrauben) vor Ort austauschbar; strukturelle Reparaturen durch Fachpersonal oder Hersteller
Kompatibilität	PA-Lautsprecher mit Buchse ø 35 mm (z.B. Teufel ROCKSTER AIR); Adapterhülse 21326 für US-Buchsen (ø 38 mm)
Zubehör (optional)	Tragetasche 21311, Flanschadapter 19654/19656, Montageadapter 19580/24281, Warnstreifen 21402, Nivellierfuß 21445, Adapterhülse 21326
Umweltschutz	Trocken lagern; vor Feuchtigkeit und Nässe schützen

Häufig gestellte Fragen - 21476 K&M

Wie hoch ist die maximale Tragfähigkeit des Lautsprecherständers K&M 21476?

Die maximale zentrische Tragfähigkeit beträgt 50 kg. Achten Sie darauf, dass die Last zentriert ist und der Boden eben ist.

Welche Lautsprecher sind mit diesem Ständer kompatibel?

Der Ständer ist für PA-Lautsprecher mit einem Buchsendurchmesser von 35 mm ausgelegt, wie z.B. den Teufel ROCKSTER AIR. Für US-Lautsprecher mit 38 mm Buchse verwenden Sie die optionale Adapterhülse 21326.

Wie stelle ich die Höhe des Ständers ein?

Die Höhenverstellung erfordert zwei Personen. Die erste Person hält den belasteten Auszug fest, während die zweite Person die Klemmschraube und den Rastbolzen löst. Dann hebt oder senkt die erste Person den Auszug. Die zweite Person setzt den Rastbolzen wieder ein und zieht die Klemmschraube fest. Gehen Sie stets vorsichtig vor.

Warum wackelt mein Ständer oder steht schief?

Überprüfen Sie, ob der Boden eben und stabil ist. Stellen Sie sicher, dass die Füße vollständig ausgefahren sind, bis die Streben waagerecht sind. Bei unebenem Boden verwenden Sie den optionalen Nivellierfuß 21445. Überprüfen Sie auch, ob der Rastbolzen eingerastet und die Klemmschrauben festgezogen sind.

Wie befestige ich einen Lautsprecher an der Spannzange?

Drehen Sie die Klemmhülse nach rechts (OPEN), um den kleinsten Durchmesser einzustellen. Setzen Sie den Lautsprecher auf die Spannzange, dann drehen Sie die Hülse nach links (CLOSE), bis die Spannzangen fest sitzen. Stellen Sie sicher, dass die Lautsprecherbuchse nicht größer als 36,5 mm ist.

Kann ich den Ständer unter Last verschieben?

Nein, das Verschieben des Ständers unter Last ist strengstens verboten, da es zu Umkippen oder Beschädigungen führen kann. Der Ständer muss bei Belastung stets senkrecht und ortsfest bleiben.

Wie sollte ich den Ständer warten?

Führen Sie vor und nach jeder Nutzung eine Sichtprüfung durch. Reinigen Sie mit einem leicht feuchten Tuch und einem milden Reiniger. Keine Schmierung erforderlich. Ersetzen Sie beschädigte oder fehlende Teile sofort.

Was tun, wenn sich der Auszug unter Last zurückzieht?

Stellen Sie sicher, dass der Rastbolzen vollständig eingerastet und die Klemmschraube festgezogen ist. Wenn das Problem weiterhin besteht, prüfen Sie auf Verschleiß und wenden Sie sich an Fachpersonal zur Reparatur.

Ist die Verwendung des Ständers im Freien sicher?

Ja, aber schützen Sie den Ständer vor Feuchtigkeit und Nässe. Achten Sie auf Wind und andere seitliche Kräfte, die zum Umkippen führen könnten. Zusätzliche Maßnahmen wie Seilverspannung können erforderlich sein.

Welche optionalen Zubehörteile gibt es für diesen Ständer?

Optionales Zubehör umfasst: Tragetasche 21311, Flanschadapter 19654/19656, Montageadapter 19580/24281, Warnstreifen 21402, Nivellierfuß 21445 und Adapterhülse 21326 für 38 mm Buchsen.

BEDIENUNGSANLEITUNG 21476 K&M

21476 Boxenstativ »Ring Lock«

BESTIMMUNGSGEMÄSSER GEBRAUCH:

- Dreibeinstativ mit Handauszug zur Aufnahme von PA-Lautsprechern, z.B. den Teufel ROCKSTER AIR

MERKMALE & FÄHIGKEITEN

• Mit patentiertem Spreizdorn für festen spielfreien Sitz der Lautsprecherbox
• Professionelle Qualität. robust, standfest und platzsparend zusammenlegbar
• Gleichermaßen geeignet für Proberaum, Studio, Bühne, Tour - und Partyraum
• Maximale Tragfähigkeit: 50 kg*
• Höhe 1420 - 2200 mm, Fußkreis ø 1150 mm, Spreizdorn ø 35-36,5 mm, Gewicht 6,2 kg

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten Sie sorgfältig diese Anleitung. Sie informiert Sie über alle wichtigen Schritte die für einen sicheren Aufbau und Betrieb erforderlich sind. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

SICHERHEITSHINWEISE (Kurzfassung)

Vollständige Angaben siehe beigefügtes Blatt.

A. ALLGEMEIN

• Die maximale zentrische Tragfähigkeit beträgt 50 kg*
• Traglast ist eine passende PA mit Buchse ø 35 mm (z.B. Teufel ROCKSTER AIR)
• Auf geeigneten, d.h. ebenen und tragfähigen Untergrund achten
• Entsprechender Einsatz von geeignetem Personal erforderlich (fachlich u. körperlich)
• Die Sicherheit des Betriebes beruht u.a. auf der Beachtung dieser Bedienungsanleitung, insbesondere der hier unter A-G genannten Punkte.

B. HINWEIS auf „VORHERSEHBARE FEHLANWENDUNG“

• Grund- und Auszugrohrkombination muss stets senkrecht (nicht geneigt!) aufgestellt sein
• Stativ nicht einseitig belasten, da es die Standfestigkeit bzw. Tragfähigkeit verringert
• Das Verschieben des Stativs, vor allem unter Belastung, ist nicht erlaubt
• Stativ vor Nässe und Feuchtigkeit schützen

C. VÖR DER BENUTZUNG

- Stativ einer Sichtprüfung unterziehen - beschädigte Stative dürfen nicht eingesetzt werden

D. AUFSTELLUNG DES STATIVS

• Für maximale Standfestigkeit, stellen Sie den größtmöglichen Fußkreisdurchmesser ein
• Klemmschrauben fest anziehen - jedoch ohne Werkzeugeinsatz. Handkraft genügt völlig
• Rastbolzen 4.5 zur Fixierung des Auszugrohres muss sich stets im Eingriff befinden - ausgenommen bei Höhenverstellung

E. AUS-/EINFAHREN DER TRAGLAST (siehe Kapitel 4)

• Diese Tätigkeiten grundsätzlich von mind. zwei geeigneten Personen durchführen lassen
• Die "Erste Person" hat das Auszugrohr mit Traglast fest und sicher zu halten, während die "Zweite Person" die Sicherungselemente Rastbolzen und Klemmschraube jederzeit einsetzen kann, z.B. wenn die "Erste Person" nicht in der Lage sein sollte Rohr und Traglast zu halten.

F. WÄHREND DER BENUTZUNG

• Niemals unkontrolliert Rastbolzen 4.3 und Klemmschraube 4.2 des Auszugrohres lösen
• BEHERRSCHUNG von SEITENKRÄFTEN (relevant wegen Kippgefährdung) Seitenkräfte sind unbedingt zu vermeiden. Sie treten auf bei:

a. schräg stehendem Stativ

b. außermittigem Schwerpunkt der Traglast

c. externen Schocks (Stöße, Zerren am Stativ, Erschütterungen, Wind etc.)

G. NACH DER BENUTZUNG

• Traglast langsam und kontrolliert einfahren lassen (siehe oben - E)
• Sichtprüfung vornehmen (siehe oben - C)
• Stativ sorgsam zusammenlegen und geschützt verstauen

TECHNISCHE DATEN

Material	Grund-, Fuß- Auszugrohr: StahlStreben, Schrauben, Nieten: StahlSpannring: AluminiumSchellen, Griffe, Spreizbacken: PAParkettschoner, Dämpfer: TPE	Traglast max. 50 kg*
		Auszug Spreizdorn: ø 35-36,5 mm x 102 mm
		Karton 1200 x 145 x 60 mm
		Zubehör (optional)	Tragetasche 21311, 21312Flanschbuchsen (19654, 19656)Anschraubflansch (19580, 24281)Warnstreifen 21402Ausgleichsadapter 21445Adapterhülse 21326: ø 38 mm (US)
Maße	max. Fußkreis: ø 1150 mmHöhe: min.1420 - max. 2200 mmPackmaß: 1162 x 120 x 130 mmNettogewicht: 6,2 kg

AUFSTELL-/GEBRAUCHSANLEITUNG

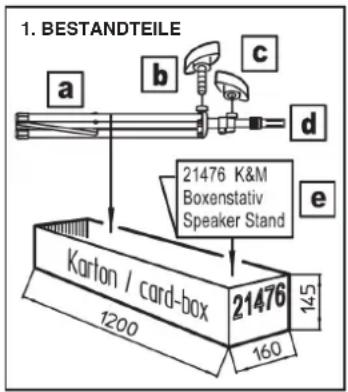

1. BESTANDTEILE

Nach dem Auspacken Sichtprüfung vornehmen, ob alle Teile vorhanden und - soweit erkennbar - unbeschädigt sind:

a Stativ, zusammengeklappt,

b Klemmschraube (M8 x 23 mm) der Dreieckschelle

c Klemmgriff (M8-Innengewinde) der Teleskop-Rastschelle

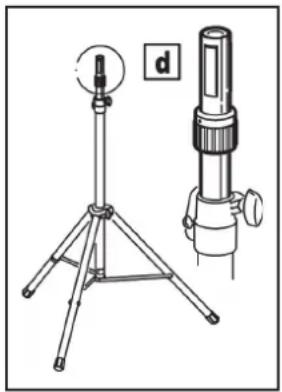

d Auszugrohr mit »Ring Lock«-Mechanismus

e Gebrauchsanleitung

2. MONTAGE, AUFSTELLUNG, ABMESSUNGEN

Das 21476 Stativ ist werkseitig komplett vormontiert. Beim Aufstellen bitte vorgehen wie folgt:

2.1 Klemmschraube b der Dreieckschelle etwas lösen.
2.2 Beine möglichst gleichzeitig auseinanderziehen bis..

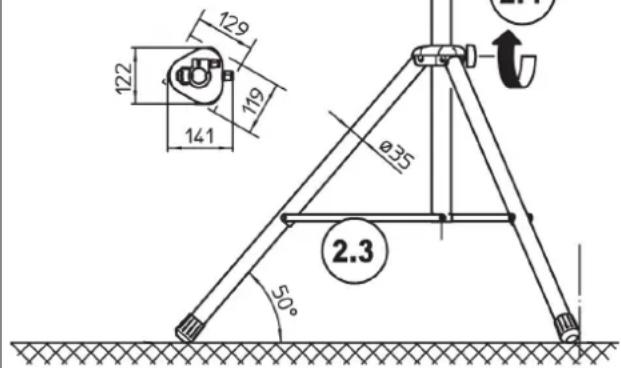

2.3 ...Verbindungsstreben waagerecht stehen (= maximaler Fußkreisdurchmesser)
2.4 Klemmschraube b wieder fest anziehen - Handkraft genügt völlig.
HINWEIS: Überfestes Anziehen ist zu vermeiden - es belastet die Bauteile.

* Bei zentrischer Belastung, auf waagerechter Fläche und ohne Seitenkräfte (Wind, Stöße etc.)

KÖNIG & MEYER

Stands For Music

BENUTZERHINWEISE / FUNKTIONEN

TRAGLAST AUFBRINGEN und AUSFAHREN

WARNUNG!

Unterschätzen Sie nicht das Gewicht des Lautsprechers:

- Das Aufsetzen und Aus- bzw. Einfahren des Lautsprechers muss durch fachlich und körperlich geeignetes Personal erfolgen.

- Auszugrohr während der Höhenverstellung mit festem Griff halten 4.1 und die gewünschte Endstellung stets mit dem Rastbolzen 4.5 sichern.

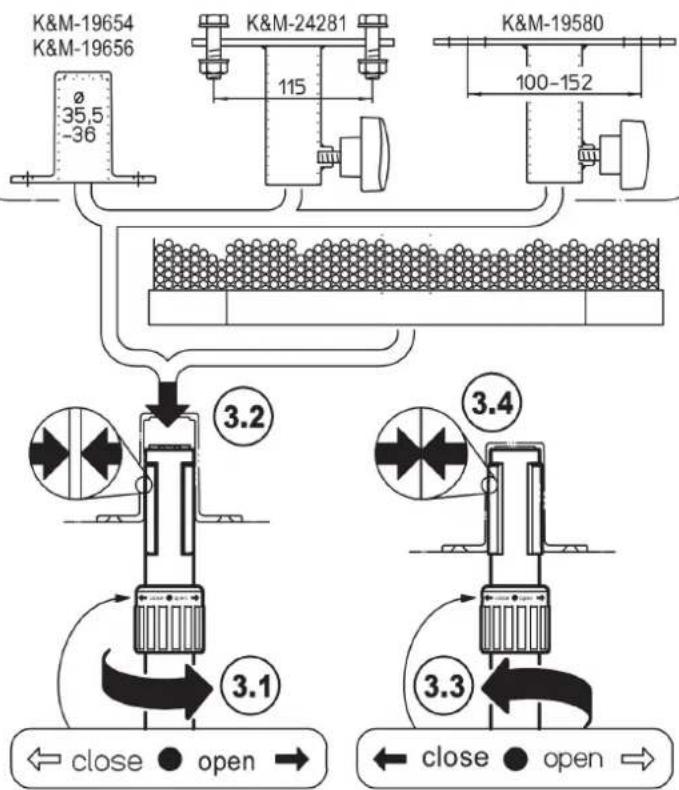

3. LAUTSPRECHER AM STATIV BEFESTIGEN

3.1 Spreizdorn-Spannmuffe nach rechts drehen (Richtung OPEN), um den kleinsten Durchmesser einzustellen.

3.2 Lautsprecher auf den Spreizdorn setzen.

3.3 Spannmuffe jetzt nach links drehen (Richtung CLOSE) bis...

3.4 ...die Spreizbacken fest sitzen.

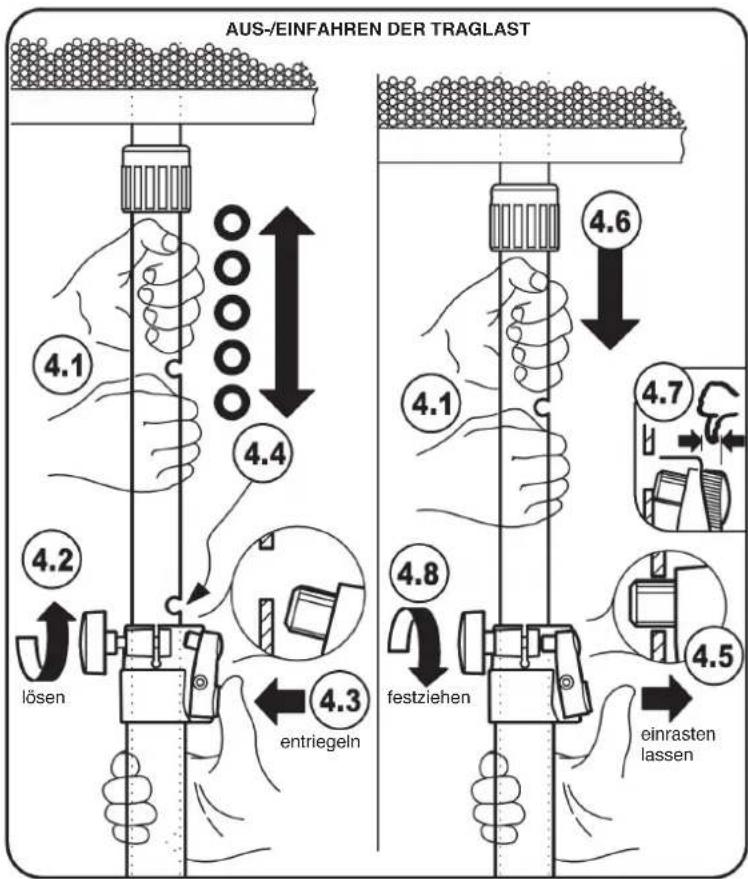

4. DAS AUS-/EINFAHREN DER TRAGLAST

Beteiligte:

ERSTE PERSON: (bei schweren Lasten ggf. mehrere Personen): - bedient das Auszugrohr mit der Traglast 4.1, 4.4, 4.6

ZWEITE PERSON: - bedient an der Spannschelle

a. die Klemmschraube 4.2. 4.8 und

b. den Rastbolzen 4.3, 4.5, 4.7

VORSICHT!

Sollte das belastete Auszugrohr von der ERSTEN PERSON nicht mehr

sicher gehalten werden können, so muss die ZWEITE PERSON:

a. sofort die Klemmschraube 4.8 anziehen,

b. ebenfalls sofort den Rastbolzen 4.5 loslassen, und sicherstellen, dass dieser selbständig in die nächstliegende Bohrung einrastet.

AUSFAHREN DER TRAGLAST

ERSTE PERSON

4.1 hält das belastete Auszugrohr mit beiden Händen gut fest. Dabei nicht über die Bohrungen greifen.

ZWEITE PERSON

4.2 lockert die Klemmschraube und hält diese fest und...

4.3 ...betätigt den Druckknopf bis der Rastbolzen nicht mehr in das Auszugrohr eingreift

ERSTE PERSON

4.4 stemmt das Auszugrohr mitsamt der Traglast in die ungefähr gewünschte Höhe; BEACHTE: zum einfachen Auffinden der entsprechenden Rastbohrung sollte sich diese in jenem Moment kurz über der Spannschelle befinden

ZWEITE PERSON

4.5 lässt den Druckknopf los, so dass der Rastbolzen selbständig ins Auszugrohr einrasten kann.

ERSTE PERSON

4.6 lässt das Auszugrohr langsam ab bis der Rastbolzen nun ins vorgesehene Loch einrastet

ZWEITE PERSON

4.7 stellt sicher, dass Rastbolzen bis zum Anschlag eingerastet ist (= kein Überstand erlaubt)

4.8 dreht die Klemmschraube fest

EINFAHREN DER TRAGLAST

ERSTE PERSON

4.1 hält mit beiden Händen das belastete Auszugrohr fest. Dabei nicht über die Bohrungen greifen.

ZWEITE PERSON

4.2 lockert die Klemmschraube nur ganz wenig und...

4.3 ...betätigt den Druckknopf und hält ihn gedrückt (der Rastbolzen ist entriegelt)

ERSTE PERSON

4.6 lässt das Auszugrohr langsam und kontrolliert ab

ZWEITE PERSON

4.8 dosiert die Klemmkraft der Schraube so, dass das Auszugrohr aufgrund der Reibung in der Spannschelle schön langsam einfährt - und nicht plötzlich und ungebremst

ERSTE PERSON

4.6 hält nach wie vor das Auszugrohr fest und sichert so das kontrollierte Einfahren der Last ab. Dies entweder bis zur gewünschten Höhe oder auch bis es komplett eingefahren ist.

ZWEITE PERSON

4.5 lässt den Druckknopf los, so dass der Rastbolzen von selbst ins Auszugrohr einrasten kann

4.7 stellt sicher, dass Rastbolzen bis zum Anschlag eingerastet ist (= kein Überstand erlaubt)

4.8 dreht die Klemmschraube fest

Zubehör - Anwendungsbeispiele (nicht im Lieferumfang) - nur für Auszug ø 35 mm

FEHLERSUCHE (F) und BESEITIGUNG (B)

Siehe BEIBLATT

WARTUNG

Siehe BEIBLATT

21476-000-55 Boxenstativ » Ring Lock«

VOLLSTÄNDIGE AUSFÜHRUNGEN der jeweiligen Kurzfassungen in der Gebrauchsanleitung

SICHERHEITSHINWEISE

Mit * gekennzeichnete Ziffern, z.B. *14, beziehen sich auf Hinweisnummern in der Grafik der Gebrauchsanleitung

A. ALLGEMEIN

• Die maximale zentrische Tragfähigkeit beträgt 50 kg
• Traglast ist eine passende PA mit Buchse ø 35 mm (z.B. Teufel ROCKSTER AIR)
• Auf geeigneten, d.h. ebenen und tragfähigen Untergrund achten.
  Die Füße dürfen nicht weggleiten oder einsinken - egal ob das Stativ belastet ist oder nicht.
• Bei unebenem Untergrund (oder Stufen) muss durch geeignete Maßnahmen die vertikale Stellung des Tragrohres sichergestellt werden:
  z.B. durch Einsatz des K&M-Ausgleichsadapters 21445 (optional erhältlich)
• Ausreichend Personal einsetzen (ggf. zwei oder mehr fachlich u. körperlich geeignete Personen)
• Unbefugte Personen vom belasteten Stativ fern- und Sicherheitsabstände einhalten.
• Bei Nichteinhaltung der Sicherheitsabstände besteht Stolpergefahr. Diese kann minimiert werden durch den Einsatz des optisch auffälligen Warnstreifens 21402 (optional erhältlich)
• Aufmerksame Handhabung erforderlich, da die Verstellmöglichkeiten naturgemäß Einklemmgefahren bergen
• Die Sicherheit des Betriebes beruht u.a. auf der Beachtung dieser Bedienungsanleitung, insbesondere der hier unter A-G genannten Punkte.

B. HINWEIS auf VORHERSEHBAREN FEHLGEBRAUCH

- Die Grund- und Auszugrohrkombination darf nicht geneigt, sondern muss vielmehr senkrecht aufgestellt sein. Mögliche Ursachen für Schiefstand sind: ungeeigneter Untergrund, einseitige Belastung, defektes Stativ.

- Stativ nicht einseitig belasten (außermittige Belastung beeinträchtigt die Standfestigkeit der Installation bzw. mindert die max. Tragfähigkeit).

- ACHTUNG: das Verschieben des Stativs, v.a. unter Belastung, ist nicht erlaubt, da dies zu erheblichen Gefährdungen führen kann (Kippgefahr, Schäden an Bauteilen).

- Stativ vor Nässe und Feuchtigkeit schützen.

C. VOR DER BENUTZUNG

- Zunächst Sichtprüfung vornehmen, ob das Stativ vollständig und soweit erkennbar unbeschädigt ist. Beschädigte Stative dürfen nicht eingesetzt werden - bzw. erst nach einer qualifizierten Reparatur.

- Traglasten und Hilfsmittel (z.B. Leitern) sind ebenfalls auf Tauglichkeit zu prüfen.

D. AUFSTELLUNG DES STATIVS

• Prüfen Sie die Funktion und Gängigkeit des Stativs und seiner Bauteile zunächst im unbelasteten Zustand
• Beachten Sie die Angaben im Kapitel 2. AUFSTELLANLEITUNG

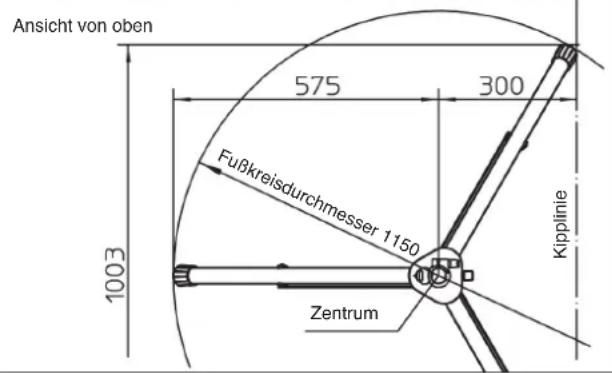

• Für maximale Standfestigkeit, stellen Sie den größtmöglichen Fußkreisdurchmesser ein.

Dieser Zustand ist gegeben bei waagerechter Position der Fußstreben.

WARNUNG: unvollständig aufgeklappte Fußstreben mögen Platz sparen, gefährden aber massiv die Standsicherheit.

- Klemmschrauben *2.4 / *4.8 fest anziehen - jedoch ohne Einsatz von Werkzeugen.

Handkraft genügt völlig, zumal überfestes Anziehen die Bauteile belastet.

- Nach abgeschlossener Höhenverstellung muss sich der Rastbolzen *4.5 stets im Eingriff befinden und die Klemmschraube *4.8 angezogen sein.

E. AUS-/EINFAHREN DER TRAGLAST (siehe Kapitel 4)

• Diese Tätigkeiten grundsätzlich von mind. zwei geeigneten Personen durchführen lassen
• Die "Erste Person" hat das Auszugrohr mit Traglast fest und sicher zu halten, während die "Zweite Person" die Sicherungselemente Rastbolzen und Klemmschraube jederzeit einsetzen kann, z.B. wenn die "Erste Person" nicht in der Lage sein sollte Rohr und Traglast zu halten.

F. WÄHREND DER BENUTZUNG

• Niemals unkontrolliert Rastbolzen *4.3 und Klemmschraube *4.2 des Auszugrohres lösen. Vielmehr muss die in Kapitel E. (s.o.) beschriebene Vorgehensweise zwingend beachtet werden.
• BEHERRSCHUNG von SEITENKRÄFTEN (relevant wegen der KIPPGEFÄHRDUNG).

Seitenkräfte sind unbedingt zu vermeiden. Sie treten auf bei:

a. schräg stehendem Stativ:

- Maßnahmen: für ebenen Untergrund sorgen, Ausgleichsadapter K&M 21445 verwenden

b. außermittigem Schwerpunkt der Traglast:

• Maßnahmen: nur marginale Abweichung zulassen
  c. externen Schocks (Stöße, Zerren am Stativ, Erschütterungen, Wind etc.):
• Maßnahmen: für Einhaltung der Sicherheitsabstände sorgen und Unbefugte fernhalten

Falls diese Anforderungen nicht eingehalten werden können, sind durch den Aufsteller weitere Maßnahmen zu treffen, um die Sicherheit der Installation zu gewährleisten. Beispiele:

- Stativ mit Seilen abspannen, -Traglast verringern, -Stativhöhe reduzieren, -Position wechseln.

G. NACH DER BENUTZUNG

• Traglast langsam und kontrolliert einfahren lassen. Bitte beachten Sie die Kapitel E. (s.o.) sowie die in Kapitel 4 der AUFSTELLANLEITUNG beschriebenen Vorgehensweise.
• Erneut Sichtprüfung vornehmen, ob das Stativ vollständig und soweit erkennbar unbeschädigt ist. Schadhafte Stative müssen vor weiterer Benutzung einer qualifizierten Reparatur unterzogen werden.
• Erst die Traglast entfernen - dann das Stativ sorgsam zusammenlegen und geschützt verstauen.

21476-000-55 Boxenstativ » Ring Lock«

VOLLSTÄNDIGE AUSFÜHRUNGEN der jeweiligen Kurzfassungen in der Gebrauchsanleitung

WARTUNG:

PRÜFEN, INSTANDHALTEN, REINIGEN

ZIEL

der Wartung ist es, dem Stativ die leichte Gängigkeit, die Tragkraft und die Sicherheit der Installation dauerhaft zu erhalten.

Erreicht wird dies durch:

a. schonenden Umgang,
b. Beseitigung von Schmutz, Feuchtigkeit, Korrosion
c. Austausch oder Reparatur schadhafter Teile - ohne erforderliche Spezialkenntnisse

WARTUNGSPERSONAL

In Anlehnung an DGUV Grundsatz 315-390 (ehemals BGG/GUV-912 Kap.4-Qualifikationen)

benötigt das Wartungspersonal mindestens die Qualifikation einer Unterwiesenen Person.

Diese kann: - sachgerecht auf- und abbauen, - Sicht- und Funktionsprüfungen durchführen,

- äußere Schäden und Verschleiß, betriebssicheren Zustand und die Funktionsfähigkeit der Schutzeinrichtungen erkennen.

MASSNAHMEN

• SICHTPRÜFUNG vor und erneut nach der Benutzung vornehmen. Ist das Stativ:
• funktionstüchtig (gängig, nicht ausgeleiert, senkrecht stehend, Schrauben u. Rastbolzen intakt),
• vollständig (Klemmgriffe, Parkettschoner, Nieten) und - soweit erkennbar:
• unbeschädigt (deformierte Rohre und Streben, abgeplatzte Schellen, ausgeleierte Nieten) Beschädigte Stative dürfen nicht eingesetzt werden bzw. erst nach einer qualifizierten Reparatur.
• Der Austausch loser Bauteile (z.B. Parkettschoner, Klemmschrauben) kann vor Ort erfolgen. Reparaturen bzw. der Ersatz unlösbar verbundener Teile (Rohre, Schellen, Nieten, Streben) muss durch qualifiziertes Fachpersonal oder im Hause des Herstellers (K&M) erfolgen.
• Pflege und Instandhaltungsarbeiten haben stets im unbelasteten Zustand stattzufinden
• Mögliche Gefährdungen bei Wartungsarbeiten sind Quetschungen beim Einklappen der Füße.

Um diese zu vermeiden ist eine entsprechend aufmerksame Handhabung erforderlich.

Ggf. Schutzhandschuhe benutzen.

- Zur Reinigung ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel benutzen

- Anderweitige Maßnahmen wie z.B. periodische Schmierung etc. sind nicht erforderlich.

FEHLERSUCHE (F) und BESEITIGUNG (B)

B: Bei mangelnder Eignung des Bodens (instabil, uneben) diese zunächst wiederherstellen oder den Standort wechseln.
B: Schrägen Untergrund ggf. durch Ausgleichadapter 21445 kompensieren
B: Fehlende oder beschädigte Parkettschoner durch Originalteile ersetzen
B: Füße maximal weit auseinanderziehen (=waagerechte Streben *2.3)
B: Außermittige Belastung effektiv reduzieren
B: Negative äußere Einflüsse (Wind, Erschütterungen) abstellen oder durch zusätzliche Maßnahmen kompensieren (Seilspanner)

F: AUSZUGROHR WACKELT ODER FÄHRT EIN UNTER LAST

B: Sicherstellen, dass der Rastbolzen *4.5 in die Bohrung eintaucht
B: Klemmschrauben *2.4, 4.8 anziehen

F: LAUTSPRECHER TAUMELT AUF SPREIZDORN

B: Sicherungsring *3.3 nachziehen
B: Lautsprecherbuchse prüfen (max. ø 36 mm)
B: Bei US-Lautsprecherbuchsen (ø 38 mm) immer Adapterhülse 21326 verwenden

F: LAUTSPRECHER LÄSST SICH SCHWER DREHEN

B: Lautsprecher etwas anheben beim Verdrehen
B: Sicherungsring noch etwas lockern *3.1

21476 Speaker stand »Ring Lock«

INTENDED USE :
