26777 - Lautsprecher K&M - Kostenlose Bedienungsanleitung

Produkttyp	Monitorstativ zur Tischmontage
Marke	K&M
Modell	26777
Tragfähigkeit (max.)	25 kg (zentrische Last)
Höhenverstellbereich	335 – 485 mm (7 Stufen à 25 mm)
Ablageplatte (B x T)	205 x 245 mm
Tischklemme (Plattenstärke)	10 – 52 mm
Material	Stahl schwarz gepulvert, Zinkdruckguss, PA-6
Nettogewicht	2,6 kg
Bruttogewicht	2,9 kg
Verpackungsmaße (L x B x H)	430 x 315 x 80 mm
Ausrichtung der Ablageplatte	360° stufenlos drehbar
Sicherungssystem	Sicherungshaken + Spannschelle (doppelt gesichert)
Befestigungsart	Tischklemme mit 2 Klemmschrauben
Lieferumfang	Stativ, Ablageplatte, Inbusschlüssel, Schrauben, 4 Gummiauflagen
Reinigung und Pflege	Leicht feuchtes Tuch, nicht scheuerndes Reinigungsmittel
Einsatzbereich	Innenräume
Wichtiger Hinweis	Nur im unbelasteten Zustand verstellen

Häufig gestellte Fragen - 26777 K&M

Wie wird die Höhe des Stativs eingestellt?

Die Höhe wird durch Lösen der Flügelmutter an der Spannschelle, Verschieben des Auszugrohrs und Einrasten des Sicherungshakens in eine der 7 Kerben eingestellt. Anschließend die Flügelmutter wieder festziehen.

Kann das Stativ auf jeder Tischplatte montiert werden?

Die Tischplatte muss zwischen 10 und 52 mm dick, eben und ausreichend stabil sein. Die Klemme wird bis zum Anschlag aufgeschoben und mit zwei Schrauben fixiert.

Welches maximale Gewicht darf der Monitor haben?

Die maximale Tragfähigkeit beträgt 25 kg bei zentrischer Last. Überschreiten Sie dieses Gewicht nicht.

Wie reinige ich das Stativ?

Verwenden Sie ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel. Keine aggressiven Chemikalien oder Scheuermittel.

Was tun, wenn das Stativ wackelt oder schief steht?

Ziehen Sie die Klemmschrauben und die Schraubverbindungen nach. Prüfen Sie die Tischplatte auf Ebenheit und stellen Sie sicher, dass die Last mittig aufliegt.

Kann das Stativ unter Last bewegt werden?

Nein, das Stativ darf niemals unter Last bewegt oder verstellt werden. Heben Sie den Monitor immer zuerst ab.

Ist das Stativ für den Außenbereich geeignet?

Nein, das Stativ ist nur für den Innenbereich vorgesehen.

Welches Werkzeug wird für die Montage benötigt?

Ein Inbusschlüssel SW5 liegt bei. Weitere Werkzeuge sind nicht erforderlich.

Wie kann ich die Ablageplatte ausrichten?

Die Platte ist um 360° stufenlos drehbar. Lösen Sie die Linsenschraube, richten Sie die Platte aus und ziehen Sie die Schraube wieder fest.

Gibt es Ersatzteile für das Stativ?

Ja, Ersatzteile wie Gummiauflagen oder Schrauben können über K&M oder Fachhändler bezogen werden. Beschädigte Teile sollten nur durch Originalteile ersetzt werden.

BEDIENUNGSANLEITUNG 26777 K&M

26777 Monitorstativ zur Tischmontage

BESTIMMUNGSGEMÄSSER GEBRAUCH

• Höhenverstellbares Tischstativ für Monitore u.v.a. Geräte dieser Größenordnung MERKMALE & FÄHIGKEITEN
• Tragfähigkeit: bis zu 25 kg zentrischer Last
• Solide Tischklemme zur Befestigung an Platten von 10-52 mm Stärke
• Funktionelle Monitorauflageplatte (B x T: 205 x 245 mm)
• Höhenverstellbare, doppelt gesicherte Rohrkombination
• Daten: Höhe 335 - 485 mm, Gewicht: 2,6 kg

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten Sie sorgfältig diese Anleitung. Sie informiert Sie über alle wichtigen Schritte die für einen sicheren Aufbau und Betrieb erforderlich sind. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

SICHERHEITSHINWEISE

A. ALLGEMEIN

• Tragfähigkeit max. 25 kg - zentrische Last
• Aufmerksame Handhabung erforderlich - in allen Phasen der Benutzung (A - F)
• TÄTIGKEITEN AM STATIV (Standortwechsel, Rohr aus-/einfahren)
  MÜSSEN IMMER IM UNBELASTETEN ZUSTAND ERFOLGEN (u.a. Kippgefahr)
• Unbefugte Personen vom belasteten Stativ fernhalten
• Verwendung nur im Innenbereich

B. MONTAGEHINWEISE

• Die (Tisch-)Platte muss geeignet sein Stativ und Last zu tragen:
  a. Form: zwischen 10 und 52 mm dick; parallele Ober- und Unterseite
  b. Lage: eben, d.h. nicht geneigt (Bodenverhältnisse beachten)
  c. Beschaffenheit: ausreichend resistent gegen Verformung oder Bruch
• Bei Montagearbeiten ggf. Schutzhandschuhe tragen
• Insbesondere Bauteile nicht fallen lassen oder Gliedmaße quetschen
• Schraubverbindungen (Tischklemme-Grundrohr, Auszugrohr-Auflageplatte)
  müssen stets bis zum Anschlag fest angezogen sein 2.1, 3.4
• Die seitlichen Schürzen der Auflageplatte müssen nach unten weisen

C. AUFSTELLUNG DES STATIVS

- Tischklemme und (Tisch-)Platte müssen unbeschädigt, sauber u. trocken sein

- Die Tischklemme ist bis zum Anschlag aufzuschieben

- Beide Klemmschrauben a.1 müssen stets fest angezogen sein

- Die Traglast wird erst aufgebracht nachdem die Höhe des Auszugrohres

festgelegt ist, d.h. wenn: - der Sicherungshaken 5.4 sich im Eingriff befindet;

- die Spannschelle 5.5 handfest angezogen ist

- HINWEIS: die Last stets sanft und mittig ausgerichtet aufsetzen.

D. VOR DEM BETRIEB

• Vor und nach Benutzung ist eine Sicht- u. Funktionsprüfung vorzunehmen,
  ob alle Bestandteile vorhanden und soweit erkennbar in Ordnung sind.
• Beschädigte Stative dürfen entweder nicht weiter eingesetzt bzw. sie
  müssen zuvor einer qualifizierten Reparatur unterzogen werden.

E. WÄHREND DES BETRIEBES

Die Sicherheit während des Betriebes beruht auf:

1. ...BEACHTUNG der hier unter A - F genannten Punkte.

2. ...BEHERRSCHUNG von SEITENKRÄFTEN (KIPPGEFÄHRDUNG).

Seitenkräfte sind unbedingt zu vermeiden. Sie treten auf bei:

a. schräg stehendem Stativ (unebener Boden)

b. außermittigem Schwerpunkt der Traglast

c. externen Schocks wie Stößen, Zerren am Stativ, Erschütterungen, Wind etc.

Seitenkräfte müssen durch geeignete Maßnahmen unterbunden werden.

Das geschieht bei Punkt a. und b. durch korrekten Aufbau und Platzierung, bei

Punkt c. unter Umständen durch Sicherungsmaßnahmen bzw. durch Einhaltung

von Sicherheitsabständen für Unbefugte.

F. DEMONTAGE

- Erst die Traglast von der Ablageplatte abheben - danach des Stativs einfahren bzw. demontieren

AUFSTELLANLEITUNG

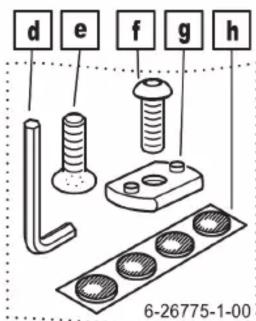

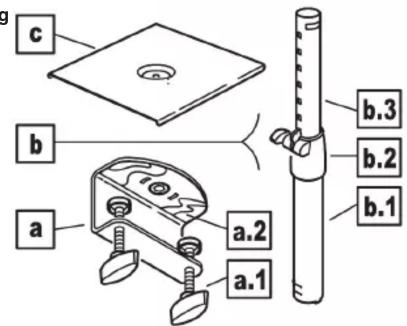

1. BESTANDTEILE (a-h)

Bitte Sichtprüfung vornehmen, ob alle Teile vorhanden und soweit erkennbar OK sind:

a Tischklemme mit: a.1 Klemmschraube (2x) und a.2 PU-Folie (Schutz & Grip)

b Rohrkombination kpl.: b.1 Grundrohr, b.2 Spannschelle, b.3 Auszugrohr

c Ablageplatte

Zubehörbeutel: d Inbusschlüssel SW5 - e Senkkopfschraube M8 x 20 mm

f Linsenkopfschraube M8 x 20 mm 6,4 mm - q Gewindelasche M8

h Gummiauflagen (4x)

MONTAGE

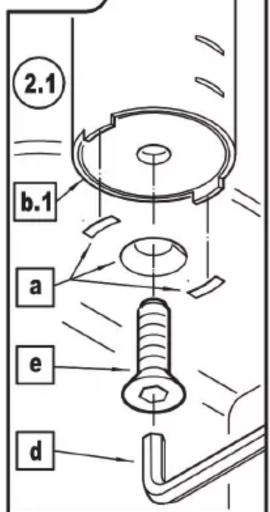

2. TISCHKLEMME und ROHRKOMBINATION

2.1 Die zwei Zapfen des Grundrohres b.1 in die Schlitze der Tischklemme a stecken und

beide Teile mittels der Senkkopfschraube M8 x 20 mm e verbinden.

Dazu den Inbusschlüssel SW5 d benutzen.

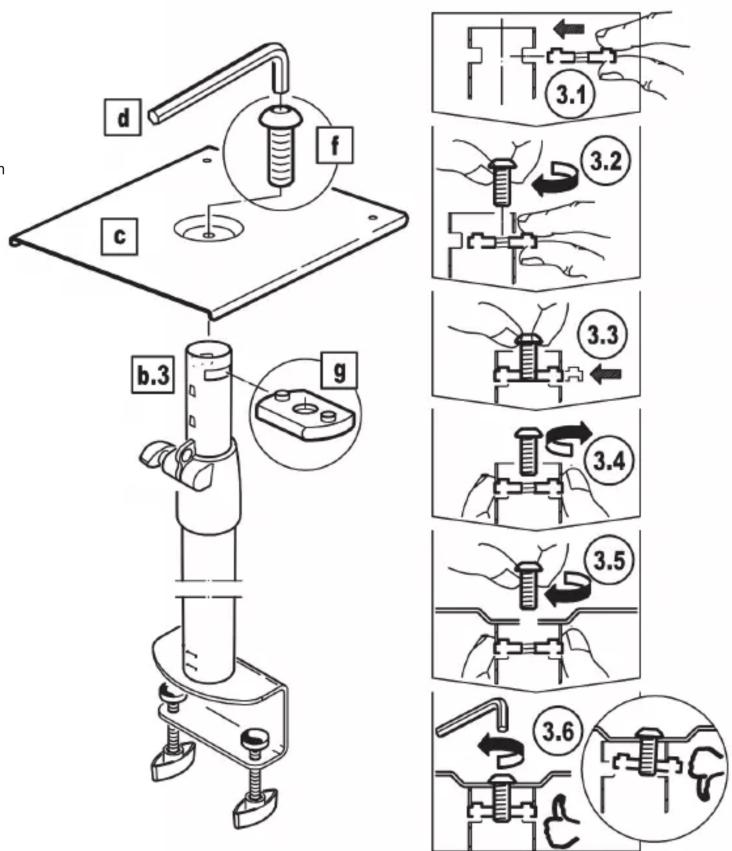

3. MONITOR-ABLAGEPLATTE (ggf. mit zwei Personen arbeiten)

3.1 Gewindelasche g mit den Zapfen nach oben ein Stück weit in einen der beiden seitlichen Schlitze des Auszugrohres b.3 halten

3.2 Linsenschraube f locker in die Gewindelasche eindrehen

3.3 Linsenschraube mittig ausrichten, dass die Gewindelasche beide seitlichen Schlitze des Auszugrohres ausfüllt.

3.4 Gewindelasche seitlich festhalten und Linsenschraube entfernen.

3.5 Auflageplatte c mittig positionieren und Linsenschraube wieder eindrehen.

HINWEIS: Die seitlichen Schürzen der Auflage zeigen stets nach unten.

3.6 Auflageplatte nun wie gewünscht ausrichten und diese Stellung fixieren durch anziehen der Linsenkopfschraube f mittels Inbusschlüssel d.

HINWEIS: Die beiden Zapfen der Gewindelasche g müssen sich im Inneren des Aus-

zugrohres befinden. Sollten sie im Schlitz oder gar außerhalb zu sehen sein, muss

korrigiert werden (siehe 3.3).

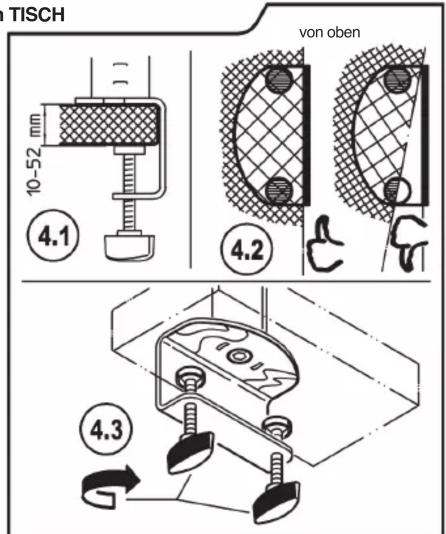

4. BEFESTIGUNG an einer TISCHPLATTE

Vor der Befestigung stets die Eignung der Tischplatte und den ordnungsgemäßen

Zustand der U-Klammer prüfen (siehe SICHERTHEITSHINWEISE - B. und C.)

4.1 Der Klemmbereich beträgt zwischen 10 und 52 mm

4.2 Tischklemme über die ganze Breite der Klammer bis zum Anschlag auf die Tischplatte schieben

4.3 Beide Klemmschrauben a.1 fest anziehen

HINWEIS! Die Tischklemme darf nun auch bei erheblichem Kraftaufwand nicht von Hand

verschoben werden können. Wir empfehlen dies zu testen - im unbeladenen Zustand.

Klemmschrauben gegebenenfalls nachziehen.

1. BESTANDTEILE
2. STATIV 4 BEFESTIGUNG am TISCH


1. MONITOR-ABLAGHEPLATTE

BENUTZERHINWEISE / FUNKTIONEN

HINWEISE!

- Unterschätzen Sie bitte nicht das Gewicht des Monitors. - Der Monitor wird erst auf das Stativ aufgebracht, wenn:

a. die Position des Auszugrohres durch den Sicherungshaken 5.4 gesichert und zusätzlich durch die Flügelmutter 5.5 fixiert ist.

b. die Schraubverbindung zwischen Auszugrohr und Auflageplatte fest angezogen ist 3.5.

- Das Stativ (Tischklemme, Auszug, Ablageplatte) wird NIEMALS unter Last bewegt, sondern immer erst nachdem der Monitor von der Platte abgehoben wurde.

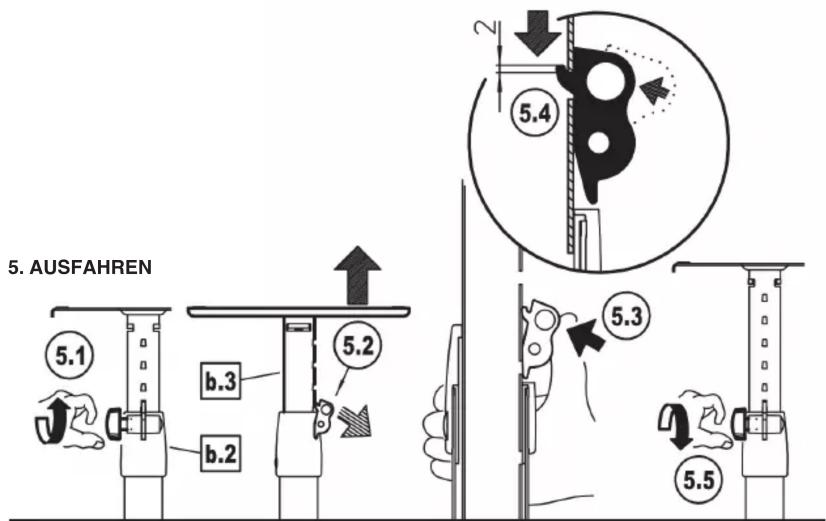

AUSZUGROHR

5. AUSFAHREN

5.1 Flügelmutter der Spannschelle b.2 etwas lösen 5.2 Auszug b.3 in gewünschte Höhe schieben, wobei der Sicherungshaken ohne Zutun automatisch entriegelt wird und auch nicht wieder von selbst einrastet.

5.3 Der Sicherungshaken muss vom Bediener aktiv in die gewünschte Aussparung gedrückt werden.

5.4 Sobald der Haken eingetaucht ist, wird das Rohr um 2 mm abgesenkt, wodurch der Sicherungshaken gegen ungewolltes Ausrasten gesichert ist.

5.5 Flügelmutter wieder festziehen

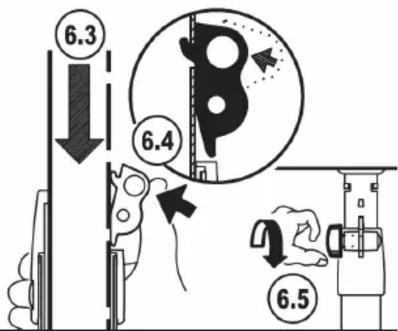

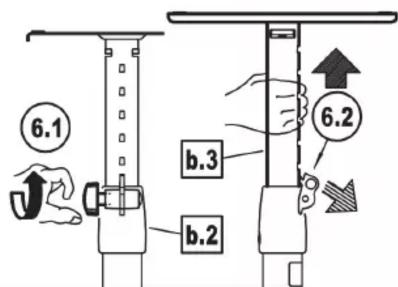

6. EINFAHREN

6.1 Flügelmutter der Spannschelle b.2 etwas lösen

6.2 Zunächst Auszugrohr b.3 etwas anheben, wodurch der Klapphaken automatisch entriegelt wird.

6.3 Anschließend Auszugrohr einfahren lassen und..

6.4 ...Sicherungshaken wieder in die vorgesehene Öffnung drücken und in das Bohr einhaken lassen

6.5 Flügelmutter wieder festziehen

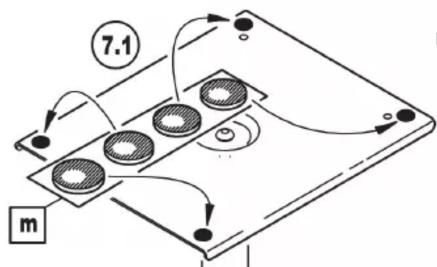

7. GUMMIAUFLAGEN

a. Zum Lieferumfang gehören vier Gummiauflagen h

b. Auf sauberen und trockenen Platte achten.

c. Wir empfehlen die Auflagen symmetrisch und mit angemessenem Randabstand von der Platte bzw. vom Monitor zu platzieren.

7.1 Gummis der Reihe nach von der Unterlage abziehen und an gewünschter Stelle auf die Platte kleben.

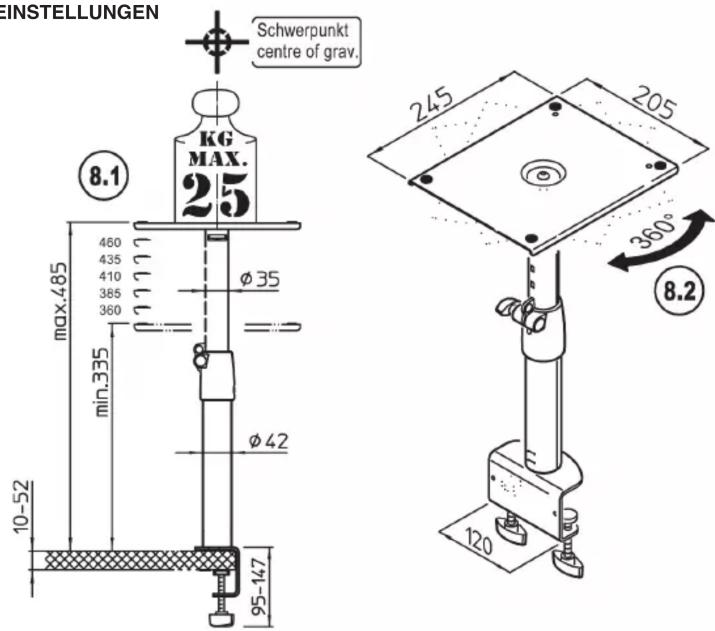

8. ABMESSUNGEN und EINSTELLUNGEN

8.1 HÖHE der AUFLAGEPLATTE: Einstellbar in 7 Stufen á 25 mm von 335 - 485 mm; (siehe Kapitel 5 - 6)

8.2 AUSRICHTUNG der AUFLAGEPLATTE: Stufenlos verdrehbar um 360° durch: a. Fixierung der Schraubverbindung (siehe Kapitel 3.5 bzw. 3.7) b. Verstellung des Auszugrohres (inkl. Spannschelle)

PRÜFEN, INSTANDHALTEN, REINIGEN

- Schonender Umgang mit dem Stativ erhält die Teleskopierbarkeit, die Tragkraft und die Sicherheit der Installation

- Bei Wartungsarbeiten -stets im unbelasteten Zustand- auf mögliche Gefährdungen achten (Einklemmen, Anstoßen, Kippen)

- Zur Reinigung und Pflege ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel benutzen

FEHLERSUCHE (F) und BESEITIGUNG (B)

F: Stativ kippelt bzw. steht schief:

B: Klemmschrauben nachziehen

B: Tischplatte auf Zustand und Ebenheit prüfen

B: Stativ auf Zustand und Ebenheit prüfen

B: Festsitz der Schraube e an Tischklemme a und Grundrohr b.1 prüfen und ggf. nachziehen

B: Zentrische Lage des Traglastschwerpunktes sicherstellen

F: Auszugrohr b.3 fährt ungewollt ein:

B: Klapphaken in Aussparung drücken und Flügelmutter festziehen 4.3 - 4.5

TECHNISCHE DATEN / SPEZIFIKATIONEN

Material	Klammer, Rohre, Sicherungshaken, Lasche, Platte:Stahl, schwarz gepulvertGewinde: Stahl verzinktSchelle, Schalen, Kappen, Griffe: PA-6
Tragfähigkeit max.	25 kg zentrische Last
Abmessungen	Tischklemme: B x T: 120 x 65 mm, für Platten von 10 bis 52 mmAblageplatte: B x T 205 x 245 mmHöheneinstellung: 335, 360, 385, 410, 435, 460, 485 mm
Karton L x B x H	430 x 315 x 80 mm
Gewicht netto: 2	6 kg, brutto: 2,9 kg

1. EINFAHREN

1. GUMMIAUFLAGEN
