Produkttyp	Temperaturanzeige für Thermoelemente
Modell	CUB5TC
Hersteller	Wachendorff Prozesstechnik GmbH & Co. KG
Kategorie	Messung
Anzeige	5-stellige, 12 mm hohe LCD, Standard oder mit rot/grün umschaltbarer Hintergrundbeleuchtung
Eingang	Thermoelemente Typ T, E, J, K, R, S, B, N; mV-Signal -10.00 bis 60.00 mVDC
Genauigkeit (Typ K bei 25°C)	±2.3°C
Messbereich (Typ K)	-200 bis 1372°C
Spannungsversorgung	9 - 28 VDC; optional über Netzteil 85 - 250 VAC (MLPS1000)
Leistungsaufnahme	max. 40 mA (Standard-LCD), max. 125 mA (mit Hintergrundbeleuchtung)
Schutzart	Frontseitig IP65
Gehäuseabmessungen (B x H x T)	75 mm x 39 mm x 44 mm
Schalttafelausschnitt	DIN 68 mm x 33 mm
Gewicht	ca. 100 g
Umgebungstemperatur Betrieb	Standard-LCD: -35...+75°C; hinterleuchtet: -35...+35/75°C
Programmierbare Funktionen	Eingangsparameter, allgemeine Einstellungen, Display/Fronttasten, Grenzwerte, serielle Schnittstelle
Grenzwerte	2 Grenzwerte mit Optionskarte (Relais oder Transistor), einstellbare Hysterese, Verzögerungen, Betriebsarten
Optionale Schnittstellen	RS232 (CUB5COM2) oder RS485 (CUB5COM1), Baudrate 300-38400
Optionale Ausgangskarten	Relais (CUB5RLY0): Form C, 1A bei 30 VDC/0,3A bei 125 VAC; Transistor (CUB5SNK0): NPN Open Drain, 100 mA
Datensicherung	EEPROM, mindestens 10 Jahre
Kalibrierung	Werkseitig kalibriert; Spannungs- und Vergleichsstellen-Kalibrierung über Code 48 zugänglich
Reinigung und Pflege	Weiches Tuch mit milder Seifenlauge; keine scharfen Putz- oder Lösungsmittel
Lieferumfang	Gerät, Befestigungsmaterial, Dichtung, Bedienungsanleitung
Zubehör (Bestellnummern)	Netzteil MLPS1000; Rundumgehäuse ENC8A000/ENC8B000; Relaiskarte CUB5RLY0; Transistorkarte CUB5SNK0; Schnittstellenkarten CUB5COM1/CUB5COM2

Häufig gestellte Fragen - CUB5TC Wachendorff

Welche Thermoelemente sind mit dem CUB5TC kompatibel?

Der CUB5TC unterstützt Thermoelemente der Typen T, E, J, K, R, S, B und N sowie ein mV-Signal von -10.00 bis 60.00 mVDC. Die Auswahl erfolgt im Programmierabschnitt 1 unter TYPE.

Wie wird das Gerät programmiert?

Halten Sie die SEL-Taste ca. 2 Sekunden gedrückt, um in das Programmiermenü zu gelangen. Navigieren Sie mit den Tasten SEL und RST durch die fünf Programmierabschnitte. Zur Werteingabe blättern Sie mit RST und bestätigen mit SEL.

Wie kann ich die Min/Max-Werte zurücksetzen?

Drücken Sie die RST-Taste im Anzeigemodus, um die gespeicherten Minimal- und Maximalwerte zurückzusetzen. Diese Funktion muss in Programmierabschnitt 3 unter r5t aktiviert sein.

Was bedeutet die Anzeige 'OPEN'?

Die Meldung OPEN zeigt einen Sensorfehler an, z. B. einen defekten oder nicht angeschlossenen Fühler. Überprüfen Sie die Verdrahtung des Thermoelements.

Wie installiere ich optionale Ausgangskarten?

Schalten Sie das Gerät spannungsfrei. Entladen Sie sich statisch und stecken Sie die gewünschte Karte (Relais, Transistor oder Schnittstelle) vorsichtig in den dafür vorgesehenen Stecker auf dem Mainboard. Achten Sie auf die richtige Ausrichtung.

Wie führe ich eine Kalibrierung durch?

Geben Sie im Programmierabschnitt 2 unter CodE den Wert 48 ein. Es erscheint das Kalibriermenü. Führen Sie zuerst die Spannungs-Kalibrierung (INP) mit 0,0 mV und 60,00 mV durch, dann die Vergleichsstellen-Kalibrierung (EJC) mit einem Referenzthermometer. Eine Warm-Up-Zeit von 30 Minuten ist einzuhalten.

Kann die Displayfarbe geändert werden?

Ja, bei Geräten mit Hintergrundbeleuchtung (CUB5TCB0) können Sie im Programmierabschnitt 3 unter COLOR zwischen rot und grün umschalten. Auch die Intensität ist dort einstellbar.

Wie sperre ich die Programmierung gegen unbefugten Zugriff?

Legen Sie im Programmierabschnitt 3 unter CodE einen Code (1-999) fest. Zusätzlich können Sie den Benutzereingang auf P-Loc programmieren, um die Programmierung bei aktivem Eingang zu sperren.

Welche Schutzart hat das Gerät?

Die Frontseite des CUB5TC ist strahlwasserfest und staubdicht nach IP65 geschützt. Die Rückseite ist nicht geschützt; bei Montage im Schaltschrank ist auf ausreichende Abdichtung zu achten.

Wo finde ich die vollständige Bedienungsanleitung?

Die ausführliche Bedienungsanleitung liegt dem Gerät als PDF bei und kann auf der Website des Herstellers unter www.wachendorff.de heruntergeladen werden. Sie enthält alle Programmierschritte, Anschlusspläne und technischen Daten.

BEDIENUNGSANLEITUNG CUB5TC Wachendorff

Temperaturanzeige für Thermoelemente CUB5 TC

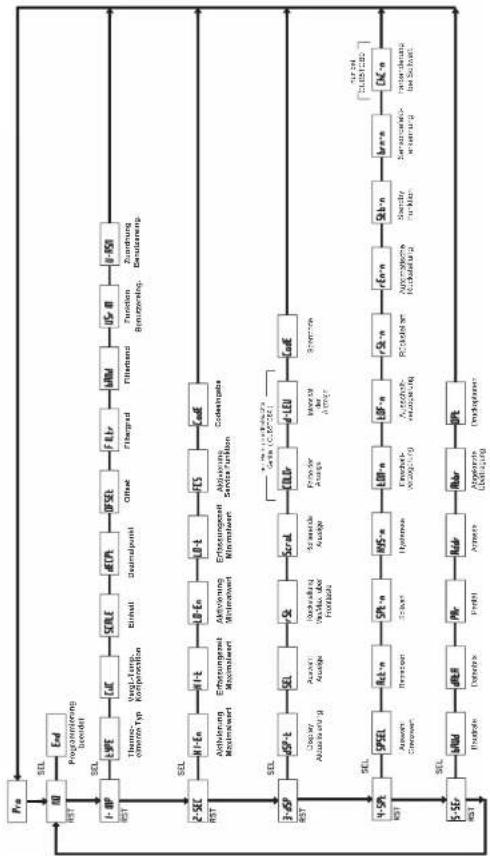

12 Programmiermenue Gesamtübersicht
Um in das Programmiermenue zu gelangen : SEL - Taste ca. 2 Sek. gedrückt halten

WACHENDORFF

Wachendorff Prozesstechnik GmbH & Co. KG

Industriestrasse 7

D-65366 Geisenheim

Tel.: [phone] / 99 65 - 20

Fax: [phone] / 99 65 - 78

www.wachendorff.de

Betriebsanleitung für

Temperaturanzeige für Thermoelemente CUB5TC

Version: 1.00

Temperaturanzeige für Thermoelemente CUB5 TC

Inhalt

	Seite
1 Vorwort	1
2 Sicherheitshinweise	1
2.1 Allgemeine Hinweise	1
2.2 Bestimmungsgemäße Verwendung 1
2.3 Qualifiziertes Personal	1
2.4 Restgefahren	2
2.5 Konformitätserklärung	2
2.6 Sensoranschlüsse	2
3 Funktionsbeschreibung	2
4 Montage	3
5 Elektrische Installation	4
5.1 Allgemeines	4
5.2 Spannungsversorgung	4
5.3 Benutzereingang	4
5.4 Relais-Ausgangskarte	4
5.5 Transistor-Ausgangskarte	4
5.6 Schnittstellenkarte	4
6 Fronttasten und deren Funktion	5
7 Programmierung	5
7.1 Allgemeine Hinweise	6
7.2 Abschnitt 1 -Eingangsparameter	7
7.3 Abschnitt 2 -Allg. Einstellungen	9
7.4 Abschnitt 3 -Benutzereing./Frontl.	11
7.5 Abschnitt 4 -Grenzwertparameter	13
7.6 Abschnitt 5 - Serielle Schnittstelle	16
8 Kalibrierung	19
9 Wartung und Pflege	20
10 Spezifikationen	21
11 Bestellhinweise	22
12 Programmiermenue Gesamtübersicht	23

1 Vorwort

Verehrter Kunde!

Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses einzusetzen und gratulieren Ihnen zu diesem Entschluss. Der CUBS TC gehört zu unserer Serie industrieller Tempaturanzeigen, die vor Orl für zahlreiche unterschiedliche Anwendungen programmiert werden können. Um die Funktionsvielfalt dieses Gerätes für Sie optimal zu nutzen, bitten wir Sie folgendes zu beachten:

Jede Person, die mit der Inbetriebnahme oder Bedlenung dieses Gerätes beauftragt ist, muss die Betriebsanleitung und insbesondere die Sicherheitshinweise gelesen und verstanden haben!

2 Sicherheitshinweise

2.1 Allgemeine Hinweise

Zur Gewährleistung eines sicheren Betriebes darf das Gerät nur nach den Angaben in der Betriebsanleitung betrieben werden. Bei der Verwendung sind zusätzlich die für den jeweiligen Anwendungsfall erforderlichen Rechts- und Sicherheitsvorschriften zu beachten. Sinngemäß gilt dies auch bei Verwendung von Zubehör

2.2 Bestimmungsgemäße Verwendung

Die Temperaturanzeige CUB5TC dient zur Anzeige einer Temperatur. Als Eingangssignal dient dabei das Signal eines Thermoelementes. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß.

Der CUB5TC darf nicht als alleiniges Mittel zur Abwendung gefährlicher Zustände an Maschinen und Anlagen eingesetzt werden. Maschinen und Anlagen müssen so konstruiert werden, dass fehlerhafte Zustände nicht zu einer für das Bedienpersonal gefährlichen Situation führen können (z.B. durch unabhängige Grenzwertschalter, mechanische Verriegelungen, etc.).

2.3 Qualifiziertes Personal

Der CUB5TC darf nur von qualifiziertem Personal, ausschließlich entsprechend der technischen Daten verwendet werden. Qualifiziertes Personal sind Personen, die mit der Aufstellung, Montage, Inbetriebnahme und Betrieb dieses Gerätes vertraut sind und die über eine ihrer Tätigkeit entsprechenden Qualifikation verfügen.

Temperaturanzeige für Thermoelemente CUB5 TC

Lieferumfang:

Gerät, Befestigungsmaterial, Dichtung, Betriebsanleitung.

Zubehör:

- Netzteil für 85 bis 250 VAC (Ausgangsspannung : 12 VDC, 400 mA) - Rundum IP65 Kunststoffgehäuse

Hersteller: Red Lion Controls, USA.

11 Bestellhinweise

Typ	Bestell-Nr.
Temperaturanzelge für Thermoelemente CUB5TC - mit Standard-LCD - mit rot/grüner LCD	CUB5TCR0 CUB5TCB0
Zubehör
Relalskarte für CUB5	CUB5RLY0
Translistorkarte für CUB5	CUB5SNK0
Schnittstellenkarte RS485	CUB5COM1
Schnittstellenkarte RS232	CUB5COM2
Rundumgehäuse Kunststoff IP65 für CUB5	ENC8A000
Rundumgehäuse Kunststoff IP65 für CUB5 mit Netzteil	ENC8B000
Netzteil für CUB5	MLPS1000

Temperaturanzeige für Thermoelemente CUB5 TC

10 Spezifikationen

Anzeige: 5-stellige, 12 mm hohe brillante LCD, Standard oder mit rot/grün umschaltbarer Hintergrundbeleuchtung. Die Intensität kann in 5 Stufen gewählt werden.

Tasten:

SEL: Wechsel zwischen akt. Temperatur- und Min./Max.Wertanzeige. Zugriff zur Programmierebene und Speichern der Parameter. RST: Rückstellung.

Mit diesen Tasten wird die Anzeige auch programmiert, sie sind sperrbar.

Sensorauswahl und Genauigkeit: siehe Prog.punkt (SEE 9).

Ansprechzeit : 500 msec.

Maximale Eingangsspannung :

TC+ zu TC- = 30 VDC

TC- = max. 3 VDC in Bezug auf Masse

Displaymeldungen :

"OPEN " = Sensorfehler "OLOL /ULUL " = Eingangssignal zu hoch / zu niedrig ".... / "..." = Displayanz. ausserhalb des Anzeigebereichs

Benutzereingang

USER INPUT: Low-Aktiv, Verzögerungszeit: ca.50 ms Programmierbare Funktion (siehe Programmierung). V_rms=1V , V_rms=+2.4V , V_rms=+28V .

Relais-Ausgangskarte (Option):

Typ: Form-C Relais, 1A bei 30 VDC oder 0,3A bei 125 VAC. Schliess- und Öffnungsverzögerung: 4 msec. max. ; 100.000 Schaltzyklen min.

Transistor-Ausgangskarte (Option):

Typ : NPN Open drain MOSFET, 100 mA max. / V_DC-er = 0.7V bei 100 mA V_DSmax = 30 V

Serielle Schnittstelle (Option):

Typ: RS232 oder RS485, Baudrate 300 bis 38400 Kbaud.

Programmierung: Die Programmierung erfolgt über die beiden Frontlasten. Die einfache und logisch auf gebautete Menüführung erlaubt eine sehr schnelle Inbetriebnahme. Zusätzlich können Zugriffsrechte vergeben werden.

Datensicherung:

EEPROM, Mindestspeicherzeit 10 Jahre.

Spannungsversorgung:

9 - 28 VDC, Standard-LCD: max. 40 mA, mit Hintergrundbeleuchtung max. 125 mA. 23 0 VA C-Verso rgu ng ü ber d i re k t aufschraubbares Netzteil (siehe Zubehör).

Schutzart:

Von vome strahlwasserfest und staubdicht nach IP65.

Gehäuse:

Kunststoffgehäuse B 75 mm x H 39 mm x T 44 mm. Schalttafelausschnitt: DIN 68 mm x 33 mm. Befestigung über Halterahmen.

Anschluss: Über Schraubklemmen.

Umgebungstemperatur:

Standard-LCD: -35...+75°C

Hinterleuchtele LCD-Anzeige:

-35...+35/75°C (je nach Intensität des

Displays)

Lager: -35... +85°C.

Gewicht: ca. 100 g.

Temperaturanzeige für Thermoelemente CUB5 TC

2.4 Restgefahren

Der CUB5TC entspricht dem Stand der Technik und ist betriebssicher. Von dem Gerät können Restgefahren ausgehen, wenn es von ungeschultem Personal unsachgemäß eingesetzt und bedient wird. In dieser Anleitung wird auf Restgefahren mit dem folgenden Symbol hingewiesen:

Dieses Symbol weist darauf hin, dass bei Nichtbeachtung der Sicherheitshinweise Gefahren für Menschen bis zur schweren Körperverletzung oder Tod und/oder die Möglichkeit von Sachschäden besteht.

2.5 Konformitätserklärung

Die Konformitätserklärung liegt bei uns aus. Sie können diese gerne beziehen. Rufen Sie einfach an.

Achtung: Die Masse der Spannungsversorgung ist von der Sensormasse nicht galvanisch getrennt. Zum Schutz des Gerätes sollte die Masse der Spannungsversorgung von gefährlichen Spannungen isoliert werden. Oder die Masse der Signaleingänge sollte ein geerdetes Massepotenzial besitzen. Ist dies nicht der Fall, könnten gefährliche Spannungen an den Masseklemmen der Eingänge und des Benutzereingangs anliegen. Die gleichen Betrachtungen gelten auch umgekehrt für den Benutzereingang.

3 Funktionsbeschreibung

An die Temperaturanzeige CUB5TC können Thermoelemente vom Typ T, E, J, K, R, S, B oder N angeschlossen werden. Ferner ist es möglich ein mV-Signal im Bereich von -10.00 bis 60.00 mVDC anzuzeigen. Die Programmierung der Anzeige erfolgt über die beiden Frontlasten.

Serielle Schnittstelle (Option)

Der CUB5 kann mit einer zusätzlichen seriellen Schnittstelle (RS232 oder RS485) bestückt werden. Über die Schnittstelle können bestimmte Daten geschrieben oder ausgelesen werden.

Relais - oder Transistor ausgang (Option) Der CUB5 kann mit einer zusätzlichen Ausgangskarte, bestückt werden

Dies kann entweder ein Relaisausgang (Wechslerrelais) sein oder zwei Transistorausgänge (NPN).

Anzeige

Die Anzeige kann entweder manuell oder automatisch ( alle 4 sek. ) zwischen aktueller Temperatur, Minimalwert und Maximalwert umgeschaltet werden. Der CUB5TC mit Hintergrundbeleuchtung kann zwischen roter und grüner Anzeige umgeschaltet und in der Intensität verändert werden. Bei Eintreten eines Schaltzustandes kann die Anzeige zweifarbig blinken.

Temperaturanzeige für Thermoelemente CUB5 TC

4 Montage

1. Schalttafelausschnitt nach angegebenen Maßen anfertigen, entgraten und fettfrei reinigen.
2. Dichtung von hinten über das Gerät schieben.
3. Vierkantmuttern zuerst einlegen, bevor die Befestigungsschrauben auf beiden Seiten eingeschraubt werden. Die Spitze der Schraube darf nicht aus dem Loch vorstehen.
4. CUB5 von der Frontseite durch den Ausschnitt schieben.
5. Den Montagerahmen von der Rückseite über das Gerät schieben (gleichzeitig von vorne gegendrücken), bis beide Teile eingerastet sind.
6. Abwechselnd beide Schrauben langsam anziehen, bis die Dichtung auf 75 - 80 % ihrer ursprünglichen Dicke zusammengedrückt ist.

Bild 4.1: Montage

Das Gerät ist nun fertig montiert.

Bild 4.2: Abmessungen und Schalltafelausschnitt (Angaben in mm)

Für die Montage wird auf der Rückseite ein Bereich von ca. B 77 mm x H 55 mm benötigt!

Die Ausgangskarten werden extra gekauft und haben eine eigene Funktion. Die Karten werden in den 4/6-poligen Stecker auf dem Main-Board gesteckt.

Achtung: Die Steckkarten und das Mainboard beinhalten empfindliche Bauteile. Achten Sie bei der Installation auf die vorherige Entladung von statischer Ladung.

Bild 4.3: Installation der Ausgangskarten

3

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

Temperaturanzeige für Thermoelemente CUB5 TC

9 Wartung und Pflege

Das Gerät braucht bei sachgerechter Verwendung und Behandlung nicht gewartet werden.

Zur Reinigung des Displays nur weiche Tücher mit etwas Seifenwasser bzw. mildem Hausspülmittel verwenden.

Scharfe Putz- und Lösungsmittel vermeiden!

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

20

Temperaturanzeige für Thermoelemente CUB5 TC

8 Kalibrierung

Der CUBSTC ist bereits ab Werk kalibriert. Im Normalfall genügt es die Kalibrierung alle 1 bis 2 Jahre zu überprüfen und dann das Gerät gegebenenfalls neu zu kalibrieren. Die Kalibrierung beinhaltet eine Spannungs- und eine Vergleichstellen-Kalibrierung. Es müssen immer beide Kalibrierungen durchgeführt werden, wobei die Spannungsvor der Vergleichstellen-Kalibrierung durchgeführt werden muss. Halten Sie vor jeder Überprüfung/Kalibrierung eine Warm-Up-Zeit von 30 Minuten ein. Bei einer Überprüfung bzw. Kalibrierung sollte die Umgebungstemperatur 15 bis 35 °C betragen.

图

Eine Kalibrierung darf nur von Personen mit entsprechender Erfahrung durchgeführt werden! Die Genauigkeit der Kalibrierhilfsmittel wirkt sich direkt auf die Genauigkeit der Temperaturanzeige aus!

Um in das Kalibriermenue zu gelangen, gehen Sie wie folgt vor :

In Programmierabschnitt 2 geben Sie im Programmpunkt CodE den Zahlenwert "48" ein. Es erscheint die Meldung: "CAL NO".

8.1 Spannungs-Kalibrierung

1. Schillessen Sie eine Spannungsversorgung mit einer Genauigkeit von min. 0,01 % an die Klemme TC- (Masse) und TC+ (V+).
2. Wählen Sie im Programmiermodus unter "CAL NO" den Punkt INP aus. Drücken Sie anschliessend die SEL-Taste. Es wird 0,00 angezeigt.
3. Legen Sie eine Spannung von 0,0 Volt an den Kalibrierklemmen an und drücken Sie die SEL - Taste. Für ca. 8 Sekunden wird die Meldung "CRLC" angezeigt.

4. Wenn die Meldung "60,00" erscheint, legen Sie bitte 60.000 mV an den Kalibrierklemmen an und drücken Sie die SEL - Taste. Für ca. 8 Sekunden wird die Meldung "CALC" angezeigt.

5. Wenn die Meldung "CAL NO" erscheint, drücken Sie zweimal die SEL - Taste um Programmierabschnitt 2 zu verlassen.

6. Führen Sie nun die Vergleichsstellen - Kalibrierung durch.

8.2 Vergleichsstellen-Kalibrierung

Diese Kalibrierung muss nach der Spannungs-Kalibrierung durchgeführt werden!

1. Programmieren Sie das Gerät in Programmierabschnitt 1 wie folgt: TYPE = angeschlossenes Thermoelement CJc=YES SCALE = °C dECPt -0.0 OFSET -0
2. Schliessen Sie ein Thermoelement entsprechend der Angabe unter EYPE an.
3. Vergleichen Sie den Anzeigewert des CUB5TC mit dem tatsächlichen Wert, der über ein Referenzthermometer ermittelt werden muss. Toleranz +/-1.0 °C. Liegt eine Differenz beider Werte vor, fahren Sie mit 4. fort. Bei Übereinstimmung der Werte ist keine Kalibrierung notwendig.
4. Notieren Sie die Differenz zwischen der Anzeige auf dem Referenz-Thermometer und der Anzeige des CUB5TC.
5. Wählen Sie im Programmiermodus unter "CAL NO" den Punkt EJC aus. Nun wird die Vergleichsstellentemperatur angezeigt.
6. Addieren Sie zur abgelesen Vergleichstellentemperatur den unter Punkt 4 notierten Differenzwert und ändern Sie den angezeigten Temperatur-Wert auf den errechneten Wert.
7. Für ca. 4 Sekunden erscheint die Meldung "EALC"
   8.Wenn die Meldung "CAL NO" erscheint, drücken Sie zweimal die SEL - Taste um Programmierabschnitt 2 zu verlassen.
8. Überprüfen Sie die Anzeige. Besteht noch eine zu große Abweichung zum Referenzgerät wiederholen Sie Schritt 4 bis 9.

Temperaturanzeige für Thermoelemente CUB5 TC

5 Elektrische Installation

5.1 Allgemeines

Die Anschlussklemmen des CUB5TC befinden sich auf der Rückseite des Gerätes. Die Belegung der Schraubklemmen ist auf dem Etikett ersichtlich.

5.4 Relais-Ausgangskarte

Bild 5.2: Anschlussklemmen und Karte
5.5 Transistor-Ausgangskarte

Bild 5.1: Anschlussklemmen
5.2 Spannungsversorgung

5.3 Benutzereingang

Bild 5.3: Anschlussklemmen und Karte

5.6 Schnittstellenkarte

Bild 5.4: Karte mit Pin-Belegungen

Der Benutzereingang wird über einen potentialfreien Kontakt aktiviert. Intern wird der Benutzereingang über einen 10 KOhm-Widerstand auf 9-28 VDC hochgezogen. Der Eingang ist aktiv, wenn er auf Low geschaltet (<0,7 VDC) wird.

Hinweise zur Verlegung der Signal- und Steuerleitungen

1. Verlegen Sie Signal- und Steuerleitungen niemals zusammen mit Netzleitungen, Ansteuerleitungen für Gleichrichter, Motorzuleitungen, etc.
2. Verlegen Sie Signalleitungen innerhalb von Schaltschränken so weit entfernt wie möglich von Schützen, Steuerrelais, Transformatoren und anderen Rauschspannungsquellen. 3. Wenn abgeschirmte Leitungen verwendet werden, verbinden Sie die Abschirmung nur auf der CUB5-Seite mit Masse, Lassen Sie die andere Seite offen.
3. Verbinden Sie den Masseanschluss des CUB5 nur an einem Punkt mit dem Masseanschluss der Maschine(n).

Temperaturanzeige für Thermoelemente CUB5 TC

6 Fronttasten und deren Funktion

Taste Anzeigemodus Zugang zur Programmierung Programmierung

SEL	Anzeigenauswahl 2 Sekunden lang drücken Speichern der Einstellungen und nächster Manüpunkt.
RST	Reset Min-/Maxwert oder Ausgänge

Indikatoren imAnzeigenbetrieb
"MAX"-im linken Bereich derAnzeige bedeutet das der gespeicherte Maximalwert angezeigt wird.
"MIN"-Im linken Bereich der Anzeige bedeutet das der gespeicherte Minimalwert angezeigt wird.
"1"-Im rechten Bereich derAnzeige zeigt den Status des Grenzwert 1 an.
"2"-Im rechten Bereich der Anzelge zeigt den Status des Grenzwert 2 an.
“°C” oder “°F” - im rechten Bereich der Anzeige zeigt die gewählte Temperatureinheit Celsius oder Fahrenheit an. (erscheint nicht bei der Fühler auswahl: DOLT)

Drückt man die SEL-Taste schaltet man durch die verschiedenen in Programmierabschnitt 3 freigegebenen Anzeigen durch. Ist das automatische Weiterschalten der Anzeige ausgewählt, so schaltet der CUB5TC alle 4 Sekunden zwischen den Anzeigen um.

7 Programmierung

Übersicht Programmierungsmenü

*Nur mit entsprechendem Modul aufrufbar.

Temperaturanzeige für Thermoelemente CUB5 TC

Empfangen von Daten

Eine Übertragung von Daten erfolgt bei:

- Befehl "Wertübertragung" (T)

• Befehl "Drucken" (P)
• Aktivierung des Befehls "Drucken" über einen entsprechend programmierten Benutzereingang.

Der Übertragungsumfang kann in Programmabschnitt 5 wie folgt gewählt werden:

Vollständige Übertragung:

Zeichen Beschreibung

1. 2	Geräteadresse (BeiAdresse "0" werden 2 Leerzeichen übertragen).
3	Leerzeichen.
4-6	Kürzel (siehe Tabelle 1.2).
7-18	Zahlenwert (inkl. Minuszeichen und Komma).
19
20
21	Leerzeichen*
22
23
* nur in letzter Zeile bei Befehl Drucken (P

Gekürzte Übertragung:

Zeichen Beschreibung

1-12	Zahlenwert (inkl. Minuszeichen und Komma).
13
14
15	Leerzeichen*
16
17
* nur in letzter Zelle bei Befehl Drucken (P)

Beispiele:

1. Geräteadresse: 17, vollständige Übertragung des Eingangswertes (=114).

17CTA 114
2. Geräteadresse: 0, vollständige Übertragung des Grenzwertes (= -250,5).
SPT1 -250,5

1. Geräteadresse: 0, gekürzte Übertragung des Grenzwertes 2 (= 250), letzte Zeile bei Befehl Drucken (P).

250

Übertragungszeiten

Der CUB5 kann nur Daten empfangen oder senden. Während der Übertragung von Daten werden Befehle ignoriert. Werden Befehle und Daten zum CUB5 gesendet, ist eine Zeitverzögerung notwendig, bevor ein neuer Befehl gesendet werden kann. Dies ist notwendig, damit der CUB5 den empfangenen Befehl ausführen kann und für den nächsten Befehl vorbereitet ist. Am Beginn des Zeitintervalls t. übergibt der Rechner den Befehl an die serielle Schnittstelle und initiiert die Übertragung. Das Ende des Intervalls t, wird dadurch festgelegt, wenn der CUB5 das Befehlsabschlusszeichen ( ^* oder \$ ) erhalten hat. Die Länge des Übertragungsintervalls wird durch die Anzahl der zu übertragenen Zeichen und die eingestellte Baudrate bestimmt.

t_i=(10xAnzahl der Zeichen)/Baudrate

Zu Beginn des Zeitintervals 1 interpretiert der CUB5 den gesendeten Befehl und führt ihn anschliessend aus. Die Größe dieses Zeitintervals variiert und wird durch den Befehl selbst sowie durch das Befehlsabschlusszeichen (* oder \$) bestimmt. Überträgt der CUB5 Daten zum Rechner, so ergibt sich die Größe des Zeitintervals t, entsprechend der Formel durch die zu übertragenden Zeichen und die Baudrate.

t_1=(10xAnzahl der Zeichen)/Baudrate

Die gesamte Übertragungszeit des CUB5 und somit der maximale Datendurchsatz ergeben sich durch die Addition der drei Zeitintervalle.

Folgende Antwortzeiten werden durch die Abschlusszeichen festgelegt: "*" = 50 mSek. Minimum "\$" = 2 mSek. Minimum.

Temperaturanzeige für Thermoelemente CUB5 TC

Temperaturanzeige für Thermoelemente CUB5 TC

Kommunikationsformat

Die Spannungspegel der Logik-Zustände entsprechen dem internationalen Standard:

Logik-RS232 RS485

Zustand (TXD, RXD) (a-b)

1 -3 bis -15 V < -200 mV

0 +3 bis +15 V > +200 mV

* Spannungspegel am Empfangsgerät

Folgende Einstellungen werden in

Programmabschnitt 5 vorgenommen:

- Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200, 38400

- Wortlänge: 7 oder 8 Datenbits

- Parität: no, odd, even

Befehl	Beschreibung
N	Adressierung eines bestimmten Gerätes. Nach "N" muß die eigentliche Adresse folgen. Wird nicht bei Adresse 0 benötigt.
T	Wertübertragung (lesen). Nach "T" muß ein Kennbuchstabe folgen.
V	Wertänderung (schreiben). Nach "V" müssen ein Kennbuchstabe und eine Zahl folgen.
R	Rücksetzen. Nach "R" muß ein Kennbuchstabe folgen.
P	Drucken (lesen). Druckformat wird in Programmabschnitt 5 festgelegt.

Tabelle I: Befehle

Übertragen von Kommandos und Daten

Werden Daten an ein Gerät übertragen, muss eine Zeichenkette gebildet werden. Diese besteht aus einem Befehlsbuchstaben, einem Kennbuchstaben für die Wertidentifikation, einem Zahlenwert (falls ein Wert übertragen werden soll) und dem Zeichen "a" bzw. "S", welches das Ende einer Zeichenkette angibt.

Aufbau einer Zeichenkette:

Das Gerät gibt bei einer fehlerhaften Zeichenkette keine Fehlermeldung aus. Jede Zeichenkette muß in folgender Weise aufgebaut werden:

1. Die ersten 2 bzw. 3 Zeichen geben die Adresse des Geräts an. Zuerst steht der Adressierbefehl "N" gefolgt von der ein- oder zweistelligenAdresse.

BeiAdresse "0" entfällt die Adressierung. 2. Es folgt der eigentliche Befehl (siehe Tabelle I).

1. Als nächstes folgt ein Kennbuchstabe, der den eigentlichen Wert spezifiziert.

Beim Druck-Befehl "P" entfällt der Kennbuchstabe.

1. Bei einer Wertänderung folgt jetzt der zu übertragende Wert.

2. Die Zeichenkette wird mit "A" oder "\$" abgeschlossen.

""; Verzögerungszeit zwischen 2 und 50 ms.

Kennbuchstabe	Bedeutung	Kürzel	Mögliche Befehle	Übertragungsgröße
A	Eingang	INP	T, V, R	5 Ziffern
B	Maximalwert	MAX	T, R	5 Ziffern
C	Minimalwert	MIN	T, R	5 Ziffern
D	Grenzwert 1	SP1	T, V, R	5 Ziffern, pos. / 4 Ziffern, neg.
E	Grenzwert 2	SP2	T, V, R	5 Ziffern, pos. / 4 Ziffern, neg.

Tabelle II: Kennbuchstaben

Beispiele:

Geräleadresse: 17, Grenzwert 1 auf 350 ändern, Zeichenkette: N17VD350\$

Geräteadresse: 5, Wert Eingang lesen, Verzögerungszeit min. 50 ms. Zeichenkette: N5TA*

Geräteadresse: 0, Ausgang 1 zurücksetzen, Verzögerungszeit min. 2 ms. Zeichenkette: RD*

7.1 Allgemeine Hinweise

Programmiermodus (SEL-Taste)

Es wird empfohlen, alle Änderungen der Programmierung vor der Installation durchzuführen. Der CUB5TC arbeitet normalerweise im Anzeigemodus. In diesem Betriebszustand können keine Parameter verändert werden. Um in die Programmierung zu gelangen drücken Sie die SEL-Taste und halten diese ca. 2 sek. gedrückt. Falls der Zugang weiterhin nicht möglich ist, ist die Programmiersperre durch ein Passwort oder über Hardware (Benutzereingang) aktiviert.

Zugang zu den Programmierabschnitten Die Programmierung ist in fünf Programmierabschnitte unterteilt. Die Anzeige wechselt zwischen P_r und dem aktuellen Abschnitt hin und her. Mit der RST-Taste kann man den gewünschten Abschnitt auswählen. Den Anzeigemodus erhält man durch Drücken der SEL -Taste.

Programmierabschnitt (SEL-Taste)

Jeder Programmierabschnitt hat diverse Unterabschnitte. Mit der SEL-Taste kann man die einzelnen Unterabschnitte auswählen, ohne jedoch den dort eingetragenen Wert zu verändern. Nach Durchlauf des kompletten Unterabschnittes erscheint auf der Anzeige Pro NO.

Auswahl/Werteeingabe

Für jeden Parameter wechselt die Anzeige zwischen der Beschreibung des Untermenüs und dem programmierten Wert hin und her. Mit der RST-Taste kann man zwischen den unterschiedlichen Auswahlmöglichkeiten/Werten blättem. Durch Drücken der SEL-Taste wird der eingestellte Wert/Parameter gespeichert und der nächste Unterabschnitt ausgewählt.

Die Eingabe von numerischen Werten erfolgt durch Drücken der RST-Taste. Die ganz rechte Ziffer blinkt und kann durch Drücken der RST-Taste verändert werden. Durch kurzes Drücken der SEL-Taste springt man zur nächsten Ziffer nach links. Hält man die SEL-Taste ca.2 sek. gedrückt, wird der Wert gespeichert.

Beenden der Programmierung (SEL-Taste)

Die Programmierung kann durch Drücken der SEL-Taste bei der Anzeige Pro NO beendet werden. Dadurch werden alle gespeicherten Werte bestätigt und der CUB5 springt in den Anzeigemodus.

Hinweise zur Programmierung

Es wird empfohlen die Programmierung mit dem Programmierabschnitt 1 zu beginnen. Nach Abschluss der Programmierung wird zusätzlich empfohlen, die Parameter schriftlich festzuhalten und die Programmierung über eine Programmiersperre (Passwort oder Benutzereingang) zu sichern.

Werkseinstellungen

Die Werkseinstellung kann in Programmierabschnitt 2 geladen werden. Dies ist sinnvoll, wenn erhebliche Probleme bei der Programmierung aufgetreten sind.

Durch Drücken der RST- und gleichzeitig der SEL-Taste beim Einschaltender Spannungsversorgung wird die Werkseinstellung ebenso geladen. Dies wird durch rESEL im Display angezeigt.

Temperaturanzeige für Thermoelemente CUB5 TC

7.2 Programmierabschnitt 1 - Eingangsparameter () 1 - IIP

CJEC - Vergleichstellen-Temperatur-Kompensation

TYPE - Festlegung des Thermoelements

TC-Type	Display Anzeige	Messbereich	Genauigkeit @ 25°C ±°C	Genauigkeit @ -35 to 75°C ±°C
T		-200 to 400°C-328 to 752°F	2.3	5.8
K		-200 to 1372°C-328 to 2502°F	2.3	5.8
J		-200 to 760°C-328 to 1400°F	1.9	4.3
R	r	0 to 1768°C32 to 3214°F	4.5	15.0
S	S	0 to 1768°C32 to 3214°F	4.5	15.0
B	b	200 to 1820°C300 to 3308°F	9.1<540°C4.5>540°C	42.6<540°C15.0>540°C
E	E	-200 to 871°C-328 to 1448°F	2.7	4.9
N	n	-200 to 1300°C-328 to 2372°F	2.8	8.1
mV	L in	-10.00 to 60.00	0.02 mV	0.08 mV

Eingabe : YES NO

SCALE - Temperatureinheit

Eingabe: °F °C

dEEPE - Dezimalpunkt

Eingabe:000

OFSEE - Offset

Eingabe : -999 9999bis

Fller - Filtergrad

Eingabe: 0 1 2 3

-Bei Eingabe von "Derfolgt keine Filterung. -Bei Eingabe von "wird 1/4 des neuen

Temperaturanzeige für Thermoelemente CUB5 TC

7.6 Programmierabschnitt 5 - Serielle Schnittstelle (5 - 5Er)

bAUD - Baudrate

Stellen Sie die gewünschte Baudrate ein,

dERA - Datenbits

Eingabe: 7-b, t oder 8-b, t

Wählen Sie hier die geforderte Datenwortlänge aus.

PR, EY - Parität

NO	keine Parität
Odd	ungleich
EVEN	gleich

Dieser Parameter erscheint nur, wenn die Wortlänge auf 7 Bits gesetzt wurde. Die Parität für empfangene Daten wird ignoriert. Wird die Parität auf "No" gesetzt, wird automatisch ein zusätzliches Stopbit gesetzt, um einen 10 Bit-Rahmen zu erzeugen.

Addr - Geräteadresse

Eingabe: 0 bis 99

Geben Sie hier die Geräteadresse ein. Bei einer RS232-Karte sollte die Adresse "0" gewählt werden. Bei dem Anschluss mehrerer Geräte über RS485 geben Sie jedem Gerät eine eigene Adresse.

Abbr - Abgekürzte Übertragung

NO	volle Übertragung
YES	nur Datenwert

Dieser Parameter gibt die Art der Übertragung an. Wird "NO" ausgewählt, werden Geräteadresse, Mnemonic und der Datenwert übertragen. Bei "YES" wird nur der Datenwert übertragen.

Prot OPT - Druckoptionen

Anzeige	Bedeutung
INP	Eingang
H1	Maximalwert
LO	Minimalwert
SPL-1	Grenzwert 1
SPL-2	Grenzwert 2

Geben Sie hier an, welche Werte bei Erteilung eines Druckbefehls ausgegeben werden sollen. Wenn ein Wert ausgegeben werden soll, markieren Sie diesen mit "95" Bitte beachten Sie, dass nur Werte ausgegeben werden, deren Funktion auch aktiv ist. Z.B. wenn kein Grenzwert aktiviert wurde, kann dieser auch nicht ausgegeben werden.

Temperaturanzeige für Thermoelemente CUB5 TC

rEn-n - Rückstellung Ausgang bei DisplayReset

Eingabe: NO YES

Wird programmiert, so wird der Ausgang zurückgesetzt wenn die RSäste gedrückt wird. Dazu muss in Programmierabschnitt 3 die Rückstellung über Fronttaste ( ) 126f die aktuelle Anzeige ( ) 1580 programmiert sein und es muss die aktuelle Temperatur angezeigt werden ( nicht Min- oder Max.Display ).

5b·n - Standby Funktion

Eingabe: NO YES

Wird YES programmiert ist der Schaltausgang deaktiviert ( nach dem Einschalten ), bis der Sollwert erreicht wird. Wird der Grenzwert einmal aktiviert , dann arbeitet er normal weiter.

brn-n - Sensordefekt Erkennung

Eingabe: OFF

00

Wird ON programmiert, wird der Schaltausgang bei einem Sensorfehler (OPEN) aktiviert.

[h[-n - Farbänderung bei Alarm

Eingabe: NO YES

Wird YES programmiert, so ändert sich die Displayfarbe bei Erreichen des Sollwertes. (Nur bei CUB5TCB00 möglich)

Temperaturanzeige für Thermoelemente CUB5 TC

und 3/4 des alten Anzeigewertes zur Bildung der neuen Displayanzeige verwendet. -Bel Eingabe von "2" wird 1/8 des neuen und 7/8 des alten Anzeigewerles zur Bildung der neuen Displayanzeige verwendet. -Bel Eingabe von "3" wird 1/16 des neuen und 15/16 des alten Anzeigewerles zur Bildung der neuen Displayanzeige verwendet.

band - Filterband

Eingabe:00

bis

99 Displayeinheiten unabhängig vom Dezimalpunkt

Der Filter ist bei Änderungen des Eingangssignals innerhalb der eingestellten Displayeinheiten aktiv. Bei grösseren Änderungen wird der Wert ungefiltert angezeigt. Das Filterband bietet somit die Möglichkeit bei kleineren Schwankungen das Display ruhig zu halten und bei starken Temperaturschwankungen eine schnelle Displayanzeige zu erhalten. Bei Eingabe von "☐" ist der Filter immer aktiv.

Beispiel : Bei einer Displayanzeige von 100.0 °C und einem Filterband von Verden alle Schwankungen des Messsignals zwischen 98.2 °C (1000 - 18) und 101.8 °C (1000 + 18) befiltrert. Grössere Schwankung werden ungefiltert, also direkt angezeigt.

U5r 10 - Funktion Benutzereingang

Einstellung	Funktionsbeschreibung
NO	Keine Funktion, Eingang nicht aktiviert.
P-Loc	Programmiersperre gemäß Tabelle Seite 12
d-SEL	Auswahl der Anzeige (Flankengesteuert)
RESET	Rückstellung der Min- oder Max-Werte (it. Auswahl)
d-HLd	Angezeigter Wert wird "eingefroren" solange Eingang aktiv.Alle anderen Funktionen bleiben unberührt
d-LEU	Erhöhung der Anzeigen-intensität um eine Stufe bei jeder Aktivierung. ( Nur hinterleuchtetes Display )
Pr int	Serielle Übertragung der ausgewählten Daten. ( Abschnitt 5 )
P-rSt	Serielle Übertragung der ausgewählten Daten und Rückstellung der gewählten Displayanzeigen
rSt-1	Rückstellung Grenzwert 1
rSt-2	Rückstellung Grenzwert 2
rSt-12	Rückstellung Grenzwert 1 und 2

Temperaturanzeige für Thermoelemente CUB5 TC

U-RSN - Zuordnung Benutzer- eingang

H1 Maximalwert

L0 Minimalwert

H1-LO Mini- und Maximalwert

Dieser Menüpunkt erscheint nur, wenn eine RESET oder Funktion zugeordnet wurde.

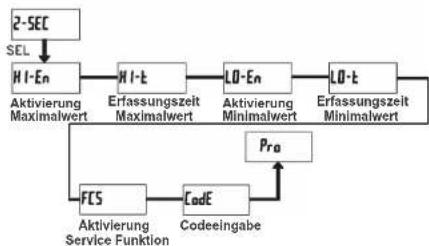

7.3 Programmierabschnitt 2 - Allgemeine Einstellungen (2-5EC)

H1-En -Aktivierung Maximalwert Display

Eingabe: NO YES

H1-E - Erfassungszeit für Maximalwert Eingende bis sek.

Zeitspanne die ein Wert anliegen muss, um als Maximalwert erkannt / gespeichert zu werden

LO-En -Aktivierung Minimalwert Display

Eingabe: NO YES

LO-E - Erfassungszeit für Minimalwert Eingabe bis sek.

Zeitspanne die ein Wert anliegen muss, um als Minimalwert erkannt / gespeichert zu werden.

Temperaturanzeige für Thermoelemente CUB5 TC

Tabelle 8.1: Betriebsarten der Grenzwerte

5Pt-n - Sollwert für Grenzwert Eingabe: -9999 bis 99999

H95 - Schalthysterese für Grenzwert Eingabe: 1 bis 59999

Die Eingabe einer Hysterese beseitigt ein "Flattern" des Ausgangs. (Siehe Tabelle 7.1)

EON-n -Einschaltverzügierung des Grenzwerts Eingabe: 0,0 bis 599,9 sek.

LOF-n - Ausschaltverzögerung des Grenzwerts Eingabe: 0,0 bis 599,9 sek.

r5t-n - Rückstellart für Grenzwert

Auto	Automatische Rücksetzung bei Entfallen der Schaltbedingung.Manuelle Rückstellung bei anliegender Schaltbedingung möglich
LATCH	Ausgang kann nur manuell zurückgesetzt werden.Rückstellung bei anliegender Schaltbedingung möglich.
L-dLY	Ausgang kann nur manuell zurückgesetzt werden.Rückstellung bei anliegender Schaltbedingung nicht möglich.

Temperaturanzeige für Thermoelemente CUB5 TC

7.5 Programmierabschnitt 4 - Grenzwertparameter (4-5PE))

SPSEL - Auswahl Grenzwert

NO	Kein Grenzwert
SP-1	Grenzwert 1
SP-2	Grenzwert 2
22bsolutGrenze

Wählen Sie den Grenzwert aus, dessen Parameter geändert werden sollen.

"in den folgenden Menüpunkten steht für den ausgewählten Grenzwert.

Nachdem der Grenzwert komplett programmiert ist erscheint wieder die

Anzeige: "SNDEN können Sie den zweiten Grenzwert auswählen und parametrieren. Durch die Eingabe von Verlassen Sie das Grenzwert- Menü.

Die Anzahl der Grenzwerte ist abhängig von der Grenzwertkarte die installiert ist.

Enb-2 - Aktivierung Grenzwert 2

Eingabe: NO YES

Wird programmiert ist Grenzwert 2

aktiviert und die Einstellparameter werden angezeigt.

Wird 10 programmiert erscheint wieder SPSEL und Grenzwert 2 ist deaktiviert.

RcB-n - Auswahl Betriebsart Grenzwert

H1-bL	Ausgang schaltet bei Überschreiten des Grenzwerts. Schalthysterese mittig.
L0-bL	Ausgang schaltet bei Unterschreiten des Grenzwerts. Schalthysterese mittig.
H1-Ub	Ausgang schaltet bei Überschreiten des Grenzwerts. Schalthysterese unten.
L0-Ub	Ausgang schaltet bei Unterschreiten des Grenzwerts. Schalthysterese oben

Temperaturanzeige für Thermoelemente CUB5 TC

FCS - Aktivierung der Service Funktionen

Eingabe: NO YES

Bei Eingabe von "YES" erscheint der Menüpunkt "CodE".

CodE - Codeeingabe um Service Funktionen aufzurufen

Code 66 : Werkseinstellung

Bei Eingabe von "66" werden alle Programmiereinstellungen auf Werkseinstellung zurückgesetzt (Auslieferzustand). Es erscheint kurz die Meldung: "rESEL", und danach erscheint wieder das Codeeingabe Display. Mit der SEL-Taste verlassen Sie diesen Programmierpunkt.

Durch Drücken der RSTG gleichzeitig der SELTaste beim Einschalten der Spannungsversorgung wird die Werkseinstellung ebenso geladen. Dies wird durch RESET im Display angezeigt.

Code 48 : Kalibrierung

Bei Eingabe von "48" gelangen Sie in das Kalibriermenue. Genaue Angaben zur Kalibrierung entnehmen Sie bitte Kapitel 8: Kalibrierung auf Seite 19

Eine Kalibrierung darf nur von Personen mit entsprechender Erfahrung durchgeführt werden! Die Genauigkeit der Kalibrierhilfsmittel wirkt sich direkt auf die Genauigkeit der Temperaturanzeige aus!

Temperaturanzeige für Thermoelemente CUB5 TC

7.4 Programmierabschnitt 3 - Benutzereingang/Fronttasten (3-dSP)

dSP-t - Aktualisierungszeit der Displayanzeige

Eingabe: 0.5 1 2

Dieser Parameter legt fest wie oft die Aktualisierung der Displayanzeige pro Sekunde erfolgt

SEL Enb - Auswahl Anzeige (SEL)

Eingabe: NO YES

Wird programmiert, kann mit der SEL-Fronttaste zwischen den freigegebenen Anzeigen umgeschaltet werden.

r5t - Rückstellung über Fronttaste

NO	Keine Rückstellung
HI	Maximalwert
LO	Minimalwert
HI-LO	Mini-und Maximalwert
dSP	aktuelle Anzeige

Scrol - Rollierende Anzeige

Eingabe: NO YES

Wird programmiert, so schaltet die Anzeige automatisch alle 4 Sekunden zwischen den aktiviertenAnzeigen um.

Temperaturanzeige für Thermoelemente CUB5 TC

COLOR - Farbe der Anzeige

Eingabe: rEd

Ero

Dieser Parameter ist nur für Geräte mit Hintergrundbeleuchtung. Sie können zwischen roter und grüner Hintergrundbeleuchtung auswählen.

d-LEU - Intensität der Anzeige

Eingabe: 1 bis 5

Es gibt 5 Stufen der Intensität. Sofort nach der Auswahl ändert sich die Anzeige entsprechend. Dieser Parameter ist nur für Geräte mit Hintergrundbeleuchtung.

Zwei Programmmodi stehen zur Verfügung:

Full Programming - Alle Parameter können aufgerufen und geändert werden.

Quick Programming - Nur die Sollwerte können aufgerufen und geändert werden. Dies ermöglicht einen schnellen Zugriff auf den Sollwert.

Nach Eingabe eines Programmiercode ungleich "0" ist zum Erreichen des Programmiermenues eine Codeeingabe erforderlich. Je nach Höhe des Codes (1-99 oder 100-999) ist vor der Codeabfrage der Quick Programming Modus zugänglich. (siehe untenstehende Tabelle)

"222" ist ein Universalcode und erlaubt unabhängig von Ihrem Code den Zugriff.

Code - Programmiercode

Eingabe: 000 bis 999

Der Programmiercode bestimmt den Programmiemodus und den Zugriff auf die Programmierparameter.

Der Code kann in Verbindung mit der

P- Loc Funktion des Benutzereingang genutzt werden.

Einstellung Benutzer-Eingang	Status Benutzer-Eingang	Programmier-code	Modus nachdem " SEL " gedrückt wurde	Zugriff auf den Programmiermodus
nichtP-LOC	——	0	komplette Programmierung mög.	Zugriff sofort möglich
		1-99	Quick Programming	Zugriff nach Quick Programming und Codeeingabe
		100-999	Codeeabfrage	Zugriff nach Codeeingabe
P-LOC	aktiv	0	Programmierung gespert	kein Zugriff möglich
		1-99	Quick Programming	kein Zugriff möglich
		100-999	Codeeabfrage	Zugriff nach Codeeingabe
	nicht aktiv	0-999	komplette Programmierung mög.	Zugriff sofort möglich
