BEDIENUNGSANLEITUNG CUB5B000 Wachendorff

Elektronischer[Zähler] und Tachometer[CUB5

12「Bestellhinweise

Typ Bestell-Nr.

Zähler und Tachometer ICUB5

-[mit]Standard-LCD CUB5R000

-limit lrot/grüner|LCD CUB5B000

Zubehör

RelaiskarteÜfürÜCUB5 CUB5RLY0

Transistorkarte[für]CUB5 CUB5SNK0

SchnittstellenkarteIRS485 CUB5COM1

SchnittstellenkarteIRS232 CUB5COM2

Programmiersoftw.□Crimson]2 SFCRM200

Entwicklerpaket:

CUB50EMS

Schnittstellenkarte[RS232],

Programmiersoftw.||Crimson|2,

Verbindungskabel zum PC

Netzteil für CUB5 MLPS1000

Eingang: [850bis[250]VAC

Ausgang:112VDCM400mA

Netzteil für CUB5 MLPS2000

Eingang:[85]bis[250]VAC

Ausgang:24VDC0200mA

Rundum]IP65-Kunstoffgeltäuse

ENC8A000

Rundum]IP65-Kunstoffgehäuse

ENC8B000

fürlGeräte lmitl Netzteil

Wachendorff-Prozesstechnik GmbH & Co. KG

Industriestrasse[7

D-653661Geisenheim

Tel.: +49](0)67]22]/[99]65[-]20

Fax: +49[(0)]67[22][099065]-[78

www.wachendorff.de

Betriebsanleitung für

Elektronischen Zähler und Tachometer CUB 5

Version: 3.10

Dieses Dokument ist Eigentum der Fa. Wachendorff Prozesstechnik GmbH & Co.KG. Das Kopieren und die Vervielfältigung, auch auszugsweise, sind ohne vorherige schriftliche Genelumigung verboten. Inhalte der vorliegenden Dokumentation beziehen sich auf das dort beschriebene Gerät. Alle technischen Inhalte innerhalb dieses Dokuments können ohne vorherige Benachrichtigung modifiziert werden. Der Inhalt des Dokuments ist Inhalt einer wiederkehrenden Revision.

Elektronischer[Zählerund TachometerCUB5

Elektronischer[Zähler]und TachometerCUB5

Inhalt

	Seite
1)Vorwort	1
2|Sicherheitshinweise	1
2.1 Allgemeine|Hinweise	1
2.2| Bestimmungsgemäß|Verwendung |	1
2.3|Qualifiziiertes|Personal	1
2.4| Restgefahren	2
2.5|Konformitätserklärung	2
3|Funktionsbeschreibung	2
4|Funktionstest	2
5|Montage	3
6|Elektrische|Installation	4
6.1 Allgeutelins	4
6.2|Spannungsversorgung	4
6.3|Benutzereiagaag	4
6.4 Ausgangskarte	4
6.5|Schnittstellenkarte	4
6.6|EDIP-Schaltereinstellungen	5
6.7|Sensoranschlüsse	5
7|Fronttasten|und|deren|Funktion	7
8|Programmierung	7
8.1 Allgemeine|Hinweise	8
8.2 Abschnitt|11-Eingangsparameter	9
8.3 Abschnitt|21-Tachometer	11
8.4 Abschnitt|33-Benutzereiing./Froutt.	13
8.5 Abschnitt|41-Grenzwertparameter	15
8.6 Abschnitt|55-Oserielle|Schnittstelle	18
9|Wartung|und|Pflege	21
10|Spezifikationen	22
11|Programmierebenentübersicht|[11][11][11][11][11]	24
12|Bestellhinweise	27

Jede Person, die mit der Inbetriebnahme oder Berlierung dieses Gerätes beauftragt ist, muss die Betriehsanleitung und insbesondere die Sicherheitshinweise gelesen und verstanden haben!

2 Sicherheitshinweise

2.1 Allgemeine Hinweise

Zur Gewährleistung eines sicheren Betriebes darf das Gerät nur nach den Angaben in der Betriebsanleitung betrieben werden. Bei der Verwendung sind zusätzlich die für den jeweiligen Anwendungsfall erforderlichen Rechts- und Sicherheitsvorschriften zu beachten. Sinngemäß gilt dies auch bei Verwendung von Zubehör.

2.20 Bestimmungsgemäße Verwendung

Der CUB5 dient zur Anzeige von Prozessgrößen. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß.

Der CUB5 darf nicht als alleiniges Mittel zur Abwendung gefährlicher Zustände an Maschinen und Anlagen eingesetzt werden. Maschinen und Anlagen müssen so konstruiert werden, dass fehlerhafte Zustände nicht zu einer für das Bedienpersonal gefährlichen Situation führen können (z.B. durch unabhängige Grenzwertschalter, mechanische Verriegelungen, etc.).

1□Vorwort

Verehrter Kunde!

Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses einzusetzen und gratulieren Ihnen zu diesem Entschluss. Der CUB5 gehört zu unserer Serie industrieller Zähler und Tachometer, die vor Ort für zahlreiche unterschiedliche Anwendungen programmiert werden können. Um die Funktionsvielfalt dieses Gerätes für Sie optimal zu nutzen, bitten wir Sie folgendes zu beachten:

2.30|Qualifiziertes|Personal

Der CUB5 dart nur von qualifiziertem Personal, ausschließlich entsprechend der technischen Daten verwendet werden. Qualifiziertes Personal sind Personen, die mit der Aufstellung, Montage, Inbetriebnahme und Betrieb dieses Gerätes vertrau sind und die über eine ihrer Tätigkeit entsprechenden Qualifikation verfügen.

- Raum für Notizen

Elektronischer[Zählerund Tachometer[CUB5

- Raum für Notizen

Elektronischer[Zähler]und Tachometer[CUB5

2.4]Restgefahren

Der CUB5 entspricht dem Stand der Technik und ist betriebssicher. Von dem Gerät können Restgefahren ausgehen, wenn es von ungeschultem Personal unsachgemäß eingesetzt und bedient wird. In dieser Anleitung wird auf Restgefahren mit dem folgenden Symbol hingewiesen:

Dieses Symbol weist darauf hin, dass bei Nichtbeachtung der Sicherheits-hinweise Gefahren für Menschen bis zur schweren Körperverletzung oder Tod und/oder die Möglichkeit von Sachschäden besteht.

2.5]Konformitätserklärung

Die Konformitätserklärung liegt bei uns aus. Sie können diese gerne beziehen. Rufen Sie einfach an.

3]Funktionsbeschreibung

Der CUB5 kann als Zähler und Tachometer eingesetzt we dich. Zähler und Tachometer haben separate Skalierungs- und Dezimalpunkteinstellungen.

Zählerfunktion

Die Zähler können in 8 verschiedenen Betriebsarten programmiert werden. Die eingehenden Impulse werden mit einem programmierbaren Faktor multipliziert und angezeigt. Beide Eingänge werden gleichzeitig überwacht, so dass kein Impuls verloren geht. Als Anzeige kann die Summe oder Differenz der beiden Signale gewählt werden. Zudem kann ein Zähler als Stapelzähler verwendet werden ( zählt die Aktivierung der Schaltausgänge )

Tachometerfunktion

Der Tachometer arbeitet nach dem Prinzip der Periodendauermessung. Eine programmierbare minimale und maximale Aktualisierungszeit ermöglicht die optimale Einstellung auf die Eingangsfrequenz.

Schaltausgang (Option)

Der CUB5 kann mit einer zusätzlichen Relaisausgangskarte ( ein Schaltausgang) oder einer Transistorausgangskarte ( zwei Schaltausgänge ) bestückt werden. Die Schaltausgänge können dem Zähler A oder dem Tachometer zugeordnet werden.

Serielle Schuittstelle (Option)

Der CUB5 kann mit einer zusätzlichen seriellen Schnittstelle (RS232 oder RS485) bestückt werden. Über die Schnittstelle kann der CUB5 programmiert werden (Software Crimson 2) oder es können auch bestimmte Daten geschrieben oder ausgelesen werden.

Anzeige

Die Anzeige kann entweder manuell oder automatisch zwischen Tachometer- und Zählerfunktion umgeschaltet werden. Der CUB5 mit Hintergrundbeleuchtung kann zwischen roter und grüner Anzeige umgeschaltet und in der Intensität verändert werden. Bei Eintreten eines Schaltzustandes kann die Anzeige zweifarbig blinken.

4Funktionstest

Der folgende Ablauf bezieht sich auf Geräte mit Werkseinstellung der Programparameter und Dipschalter.

Um die Funktionsfähigkeit des CUB5 zu testen, gehen Sie wie folgt vor:

1. Schließen Sie die Versorgungsspannung (9 - 28 VDC) an das Gerät an. Nach einer internen Selhstdiagnose erscheint auf dem Display .0
2. Stellen Sie die DIP-Schalter auf die Position für "Potentialfreier Kontakt" gemäß Seite 6.
3. Gehen Sie Impulse auf den Eingang A, indem Sie eine Drahtbrücke (z.B. eine Büroklammer) auf der einen Seite an Masse (common) halten und mit der anderen Seite auf den Eingang A (input A) tüppen. Der CUB5 erhöht mit jedem Impuls den Zählerstand.
4. Setzen Sie den Zählerstand mit der RST-Taste zurück. Der Funktionstest ist abgeschlossen.

Elektronischer[Zählerund Tachometer[CUB5

Elektronischer[Zähler] und Tachometer[CUB5

50 Montage

1. Schalttafelausschnitt nach angegebenen Maßen anfertigen, entgraten und lettfrei reinigen.
2. Dichtung von hinten über das Gerät schieben.
3. Vierkantrmuttern zuerst einlegen, bevor die Befestigungsschrauben auf beiden Seiten eingeschraubt werden. Die Spitze der Schraube darf nicht aus dem Loch vorstehen.
4. CUB5 von der Frontseite durch den Ausschnitt schieben.	Bild 5.1: Montage
5. Den Montagerahmen von der Rückseite über das Gerät schieben (gleichzeitig von vorne gegendrücken), bis beide Teile cingerastet sind.	68 ^+0,9_-0,0
6. Abwechselnd beide S c h r a u b e n langsam anziehen, bis die Dichtung auf 75 - 80 % ihrer ursprünglichen Dicke zusammengedrückt ist.	33 ^-0,6_-0,0
Das Gerät ist nun fertig montiert.

Bild 5.3: Abmessungen und Schalttafelausschnitt (Angaben in mm)

Für die Montage wird auf der Rückseite ein Bereich von ca. B 77 mm x H 55 mm benötigt!

Schnittstelle
Ausgangskarte

Die Steckkarten werden extra gekauft und haben eine eigene Funktion. Die Karten werden in den 4/6-poligen Stecker auf dem Main-Board gesteckt.

Achtung: Die Steckkarten und das Mainboard beinhalten empfindliche Bauteile. Achten Sie bei der Installation auf die vorherige Entladung von statischer Ladung.

Bild[5.4: Installation]der Ausgangskarten

11 Programmierebenenübersicht

Umlins: Programmiermentzuf gelangenfrücken und/halten. Sie/die SEL-Taste
								mär bei DUAL Car oder/Stelebertrag
Zin- moats	Zin-A Sächlerz	Zin-A Sächlerz	Zin-A Sächlerz	Zin-A Sächlerz	Zin-A Sächlerz	Zin-A Sächlerz	Sächlerz Spässerz	Zin-A Sächlerz
					mär bei DUAL Cret oder. Stelebertrag			Sächlerz
		Rückelzerz Misch	Bereinigung	Zweichung Sächlerz
Abzeus Lankas	Davaprika	Marge Tukumaz	Ertrag Tautika	Minder-Mitariksz-sz-Nelö-Gewichts-Interpretzierung	Minder-Aladanska-zal
Ansch leist	Hüdamer Zahnlar Frank	Sahres-Sanak	sohre Geary	grenzt als Anzug	Dauer	Severwert	Inverwaltung
Apostenstige	Murezing Gewinnstoff	Zuschau Marzak	Buchart	Wechseltek	Solven	Schaffig Gerätenz	Antege Erwerdenz
					car/SP1	car/SP2
Gesamt Gesellschafter Treiche	Sächler Zahnlar	Anschluss-Geschäfer	Zahnlar amr Gervsall	Forschung Gerätenz anr Carsten/2022	Rücking Gerätenz anr Carsten/2022	Nacht malarticar Gerätenz	Kaufschafts für bilanzierte Vergütungs
Jahrte	Darzin	Dutat	Girza	Akquisition Geringen	Daiayama

Elektronischer[Zählerund Tachometer[CUB5

Elektronischer[Zähler] und Tachometer[CUB5

Lieferumfang: Gerät, Befestigungsmaterial, Dichtung, Betriebsanleitung.

Zuhehör: Siehe Seite 27

Hersteller: Red Lion Controls, USA.

6Elektrische Installation

6.1 Allgemeines

Die Anschlußklemmen des CUR5 befinden sich auf der Rückseite des Gerätes. Die Belegung der Schrauhklemmen ist auf dem Etikett ersichtlich.

6.3[Benutzereingang

Impulsquellen

Folgende Impulsquellen können verwendet werden: Reed-Reiais, goldbeschichtete Kontakte, Schalter mit geringem Übergangswiderstand, NPN- und PNP Sensoren, Transistoren, Drehimpulsgeber mit und ohne um 90° phasenverschobenen Impulsen. Bei einer maximalen Eingangsfrequenz <50 Hz aktivieren Sie den Eingangsfilter über die DIP-Schalter.

Der Benutzereingang wird über einen potentialfreien Kontakt aktiviert. Intern wird der Benutzereingang über einen 10 KOhm-Widerstand auf 9-28 VDC hochgezogen. Der Fingang ist aktiv, wenn er auf Low geschalter (<1 VDC) wird.

6.4 Ausgangskarten

Bild16.1: Anschlussklemmen

6.2 Spannungsversorgung

Relais Ausgangs- Karte Transistor Ausgangs- Karte

6.5|Schnittstellenkarte

Bild[6.2: Karte]mit Pin-Belegungen

Masse

19..20VDC

Hinweise zur Verlegung der Signal- und Steuerleitungen

1. Verlegen Sie Signal- und Steuerleitungen niemals zusammen mit Netzleitungen, Ansteuerleitungen für Gleichrichter, Motorzuleitungen, etc.
2. Verlegen Sie Signalleitungen innerhalb von Schaltschränken so weit endert wie möglich von Schützen, Steuerrelais, Transformatoren und anderen Rauschspannungsquellen.
3. Wenn abgeschirmte Leitungen verwendet werden, verbinden Sie die Abschümmung nur auf der CUB5-Seite mit Masse, Lassen Sie die andere Seite offen.
4. Verbinden Sie den Masseanschluss des CUB5 nur an einem Punkt mit dem Masseanschluss der Maschine(u).

Elektronischer[Zähler] und Tachometer[CUB5

GIDIP-Schaltereinstellungen

Um die DIP-Schalter einstellen zu können, entfernen Sie die hintere Abdeckung des CUB5. Ein Block mit 4 DIP-Schaltern erscheint in der rechten oberen Ecke.

O ff en e Spannungs potenziale existieren auf der Hauptplatine. Entfernen Sie die Spannungsversorgung, bevor Sie das Gerät öffnen.

Entfernen der hinteren Abdeckung Zum Ölfoten der hinteren Abdeckung suchen Sie die Verschlussmechanismen unterhalb der 2. und 3. Eingangsklemme. Drücken Sie mit einem flachen kleinen Schraubenzieher, den Sie zwischen das Gehäuse und die Verschlussklammen schieben, die Riegel so weit nach innen, dass sich der hintere Gehäusedeckel entfernen lässt. Zum Installieren der Abdeckung richten Sie diese an den Schraubklemmen aus und drücken Sie diese auf den CUB5.

Bild[6.3: DIP-Schalter

Der CUBS hat vier DIP-Schalter für die Eingänge A und B. Diese müssen vor dem Einschalten der Spannungsversorgung eingestellt werden. Nur der Eingang A kann bezüglich der Eingangspegel über DIP-Schalter angepasst werden.

Folgende Spezifikationen können über DIP-Schalter eingestellt werden:

DIP-Schalter 3 und 4

HI: Für Eingangsfrequenzen über 50 Hz.

LO: Für Ringangsfrequenzen bis 50 Hz; Finfügung eines Dämpfungskondensators gegen Kontraktrellen und Begrenzung der Eingangsfrequenz auf 50 Hz mit einer max. Impulsbreite von 10 ms.

DIP-Schalter 2

PNP: Internet3.9Kolumpull-down Widerstand,[7,7mA max.]bei 30[VDC]max..

NPN: Internet7,8KOhml pull-up Widerstandlauf90-[28VDC, Imax=13,8ImA.

DIP-Schalter11

LOGIC: Setzt Triggerniveau auf V = 1.25 |V|max.; | V = 2.75 |V|min.

MAG.: Empfindlichkeit [200 lm V] Spitze (SRC lauf ION). Nicht empfohlen bei Zahlerauwendungen.

Sensorauschluss[B]siehe Spezifikationen[Seite]22

Achtung: Die Masse der Spannungsversorgung, die Sensormasse und die Masse des Renutzereingangs (USR) sind nicht galvanisch getrennt. Beim elektrischen Anschluss ist unbedingt darauf zu achten, dass der Sensor, der Renutzereingang (USR) und die Geräte-Versorgungsspannung das gleiche Potential besitzen. Zwischen den Renzugsmassen (PWR COMMON, USR COMM und INP COMM) darf keine wesentliche Spannungsdifferenz bestehen. Ansonsten kann des Gerät beschadigt werden! Die Masse der Spannungsversorgung sollte von gefährlichen Spannungen isoliert werden. Oder die Masse der Signaleingänge sollte ein geordetes Massepotenzial besitzen. Ist dies nicht der Fall, könnten gefährliche Spannungen an den Masseklemmen der Lingänge und des Benutzereingangs anliegen. Die gleichen Betrachtungen gehen auch umgekehrt für den Renutzereingang.

Elektronischer[Zähler]und Tachometer[CUB5

101Spezifikationen

Anzeige: 8-stellige, 12 mm hohe brillante LCD, Sta n da rd oder m it rot' g r ü n umschaltbarer Hintergrundbeleuchtung. Die Intensität kann in 5 Stufen gewählt werden.

Tasten:

SEL: Wechsel zwischen Tachometer- und Zähleranzeige. Zugriff zur Programmierebene und Speichem der Parameter. RST: Rückstellung.

Mit diesen Tasten wird der Zähler auch programmiert, sie sind sperbar.

Tachometer:

min. Eingangsfrequenz = 0,01 Hz,

max. 20 kHz. Genauigkeit: +/-0,01 %.

Sensoranschluss A: Über DIP-Schalter ist fast jeder handelsübliche Sensor anpassbar. Max. Eingangsspannung 28 VDC.

Sensoranschluss B:

NPN: Internet, 10 k Ohm, Pull-Up Widerstand auf Betriebsspannung.

PNP: Externer, 470 Ohm Widerstand gegen Masse benötigt.

Achtung! Sensorbelastung ca. 50 mA

V_max=1V, V_max=+2.4V,V_min=+28V,

Benutzereingang: USER INPUT: Low-Aktiv,

Verzögerungszeit: ca.50 ms Programmierbare Funktion (siehe Programmierung)

10 k Oh m, Pull-U p Wi d er stan d au f Betriebsspannung.

V_rms = 1 V , V_min = +2.4 V , V_max = +2 H V .

Relais-Ausgangskarte (Option):

Typ: Form-C Relais, 1 A bei 30 VDC oder 0,3 Abei 125 VAC.

Schliess- und Öffnungsverzögerung: 4 msec. Max.

Transistor-Ausgangskarte (Option):

Typ : NPN Open drain MOSFET, 100 mA max.

V_DS(on) = 0.7V bei 100 mA/ V_DS(on) = 30V

Serielle Schnittstelle (Option):

Typ: RS232 oder RS485, Bandrate 300 bis 38,4 Kbaud.

Programmierung: Die Programmierung erfolgt über die beiden Fronttasten oder über Software (nur mit Schnittstellenkarte). Die einf ach e und d logisch aufge ba ute Menüführung erlaubt eine sehr schuelle Inbetriebnahme. Zusätzlich können Zugriffsrechte vergeben werden.

Minimale Eingangsfrequenz bei Tachometerfunktion: 0,01 Hz.

Maximale Zählereingangsfrequenz:

- ohneAusgangskarte :

20 KHz

- mitAusgangska

ausser Zählermodus:

qUAd-2 14KH7

qUAd:4 13KHz

dUAL Cn6KHz

Datensicherung:

EEPROM

Spannungsversorgung: 9 bis 28 VDC, Sta nda rd - LC D; m ax. 30 mA, m it Hintergrundbeleuchtung max. 125 mA. 230 VAC - Ve r so rgu ng ü ber d ir ekt aufschraubbares Netzteil möglich (siehe Zubehör Seite 27).

Schutzart: Von vorne strahlwasserfest und staubdicht nach IP65.

Gehäuse: Kunststoffgehäuse B 75 mm x H 39 mm x T 44 mm. Schalttafelausschnitt: DIN 68 mm x 33 mm. Refestigung über Montagerahmen.

Anschluss: Über Schraubklemmen.

Umgebungstemperatur:

Standard-LCD: -35 bis +75°C

Hinterleuchtete/LCD-Anzeige:

-35[bis]+35/75°C(jejnach]Intensitäudes

Displays)

Lager: -35 bis -85°C.

Gewicht: ca. 100 g.

Elektronischer[Zähler] und Tachometer[CUB5

9 Wartung und Pflege

Das Gerät braucht bei sachgerechter Verwendung und Behandlung nicht gewartet werden.

Zur Reinigung des Displays nur weiche Tücher mit etwas Selfenwasser bzw. mildem Hausspülmittel verwenden.

Scharfe Putz- und Lösungsmittel vermeiden!

Elektronischer[Zähler]und Tachometer[CUB5

Bild 6.4: Anschluss des Sensors

Magnetic Pickup	AC Inputs From Tach Generators, Etc.Input A	PNP-2-Drab-SensorInput A
	NPN-TransistorInput A	ITL-SignalInput A
	PotentialfreierJKontakIoderJNPN-Trans.Input A	NPN-TransistorfimEichungserkennung

WACHENDORFF[PROZESSTECHNIK]GMBH&COKG

GranulbInterlege Bereichel sind für Zahlanwendungen inich] empleihenswert

Elektronischer Zähler und Tachometer CUB5

7 Fronttasten und deren Funktion

Taste Anzeigemodus Zugang zur Programmierung Programmierung

SEL	Anzeigenauswahl 2 Sekunden lang drücken	Speichern der Einstellungen und nächster Menüpunkt.
RST	Reset Zähler	Auswahl der Möglichkeiten.

Indikatoren im Betriebsmodul

* im linken Bereich derAnzeige ist der Wert des Tachometers.

-Der ZählerAhat keinen Indikator.

*b - im linken Bereich derAnzeige ist der Wert des Zählers B
*1* - im linken Bereich derAnzeige zeigt den Status des Grenzwerl 1 an.
"2" - im linken Bereich derAnzeige zeigt den Status des Grenzwert 2 an.

Drückt man die -SELLE schaltet man durch die verschiedenen Anzeigen durch. Ist das automatische Weiterschalten der Anzeige ausgewählt, so schaltet der CUB5 alle 4 Sekunden zwischen der Zähler- und Tachometeranzeige um.

8 Programmierung
Übersicht Programmierungsmenü

*Nur mit entsprechendem Modul aufrufbar.

Elektronischer Zähler und Tachometer CUB5

Empfangen von Daten

Eine Übertragung von Daten erfolgt bei:
- Befehl "Wertübertragung" (T)
- Befehl "Drucken" (P)
- Aktivierung des Befehls "Drucken" über einen entsprechend programmierten Benutzereingang.

Der Übertragungsumfang kann in Programmabschnitt 5 wie folgt gewählt werden:

Vollständige Übertragung:

Zeichen Beschreibung

1.2	Geräteadresse (BeiAdresse "0" werden 2 Leerzeichen übertragen).
3	Leerzeichen.
4-6	Kürzel (siehe Tabelle 1.2).
7-18	Zahlenwert (inkl. Minuszeichen und Komma).
19
20
21	Leerzeichen*
22
23
* nur in letzter Zeile bei Befehl Drucken (P

Gekürzte Übertragung:

Zeichen Beschreibung

1-12	Zahlenwert (inkl. Minuszeichen und Komma).
13
14
15	Leerzeichen*
16
17
* nur in letzter Zeile bei Befehl Drucken (P)

Beispiele:

1. Geräteadresse: 17, vollständige Übertragung des Wertes ZählerA (=875).

17CTA 875

1. Geräteadresse: 0, vollständige Übertragung des Grenzwert 1 (= -250.5).

Sp1 -250,5

1. Geräteadresse: 0, gekürzte Übertragung des Grenzwertes 2 (= 250), letzte Zeile bei Befehl Drucken (P).

250

Übertragungszeiten

Der CUB5 kann nur Daten empfangen oder senden. Während der Übertragung von Daten werden Befehle ignoriert. Werden Befehle und Daten zum CUB5 gesendet, ist eine Zeitverzögerung notwendig, bevor ein neuer Befehl gesendet werden kann. Dies ist notwendig, damit der CUB5 den empfangenen Befehl ausführen kann und für den nächsten Befehl vorbereitet ist. Am Beginn des Zeitintervals t übergibt der Rechner den Befehl an die serielle Schnittstelle und initiiert die Übertragung. Das Ende des Intervals t wird dadurch festgelegt, wenn der CUB5 das Befehlsabschlußzeichen (* oder \$) erhalten hat. Die Länge des Übertragungsintervals wird durch die Anzahl der zu übertragenen Zeichen und die eingestellte Baudrate bestimmt.

t_i = (10x Anzahl der Zeichen)/Baudrate

Zu Beginn des Zeitintervalls t, interpretiert der CUB5 den gesendeten Befehl und führt ihn anschließend aus. Die Größe dieses Zeitintervalls variiert und wird durch den Befehl selbst sowie durch das Befehls-

abschlußzeichen (* oder S) bestimmt. Überträgt der CUB5 Daten zum Rechner, so ergibt sich die Größe des Zeitintervalls 1, entsprechend der Formel durch die zu übertragenden Zeichen und die Baudrate.

t_y = (10x Anzahl der Zeichen)/Baudrate Die gesamte Übertragungszeit des CUB5 und somit der maximale Datendurchsatz ergeben sich durch die Addition der drei Zeitintervalle.

Folgende Antwortzeiten werden durch die Abschlusszeichen festgelegt:

"" = 50 mSek. Minimum

Elektronischer Zähler und Tachometer CUB5

Elektronischer Zähler und Tachometer CUB5

Kommunikationsformat

Die Spannungspegel der Logik-Zustände entsprechen dem internationalen Standard:

Logik-RS232 RS485

Zustand (TXD, RXD) (a-b)

1 -3 bis -15 V < -200 mV

0 +3 bis +15 V > +200 mV

* Spannungspegel am Empfangsgerät

Folgende Einstellungen werden in

Programmabschnitt 5 vorgenommen:

- Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200

- Wortlänge: 7 oder 8 Datenbits

- Parität: no, odd, even

-Adressierung: 0 bis 99

- Druckformat: komplett oder verkürzt

Befehl

N Adressierung eines bestimmten Gerätes. Nach "N" muß die eigentliche Adresse folgen. Wird nicht bei Adresse 0 benötigt.

T Wertübertragung (lesen). Nach "T" muß ein Kennbuchstabe folgen.

V Wertänderung (schreiben). Nach "V" müssen ein Kennbuchstabe und eine Zahl folgen.

R Rücksetzen. Nach "R" muß ein Kennbuchstabe folgen.

P Drucken (lesen). Druckformat wird in Programmabschnitt 5 festgelegt.

Tabelle I: Befehle

Kennbuchstabe	Bedeutung	Kürzel	Mögliche Befehle	Übertragungsgröße
A	Zähler A	CTA	T, V, R	8 Ziffern oder 7 Ziffern + Vorz.
B	Zähler B	CTB	T, V, R	7 Ziffern nur positiv
C	Tachometer	RTE	T	6 Ziffern, positiv
D	Skalierfaktor A	SFA	T, V	6 Ziffern, positiv
E	Skalierfaktor B	SFB	T, V	6 Ziffern, positiv
F	Grenzwert 1	SP1	T, V, R	wie der Wert der Funktion
G	Grenzwert 2	SP2	T, V, R	wie der Wert der Funktion
H	Startwert Zahl. A	CLD	T, V	8 Ziffern oder 7 Ziffern + Vorz.

Tabelle II: Kennbuchstaben

Beispiele:

Geräteadresse: 17, Grenzwert 1 auf 350 ändern. Zeichenkette: N17VF350S

Geräteadresse: 5. Wert Zähler A lesen, Verzögerungszeit min. 50 ms. Zeichenkette: N5TA*

Geräteadresse: 0, Ausgang zurücksetzen, Verzögerungszeit min. 2 ms. Zeichenkette: RF*

Übertragen von Kommandos und Daten

Werden Daten an ein Gerät übertragen, muß eine Zeichenkette gebildet werden. Diese besteht aus einem Befehlsbuchstaben, einem Kennbuchstaben für die Wertidentifikation, einem Zahlenwert (falls ein Wert übertragen werden soll) und dem Zeichen ^*** bzw. "S", welches das Ende einer Zeichenkette angibt.

Aufbau einer Zeichenkette:

Das Gerät gibt bei einer fehlerhaften Zeichenkette keine Fehlemeldung aus. Jede Zeichenkette muß in folgender Weise aufgebaut werden:

1. Die ersten 2 bzw. 3 Zeichen geben die Adresse des Geräts an. Zuerst steht der Adressierbefehl "N" gefolgt von der ein- oder zweistelligenAdresse.

BeiAdresse "0", entfällt die Adressierung.

1. Es folgt der eigentliche Befehl (siehe Tabelle I).

2. Als nächstes folgt ein Kennbuchstabe, der den eigentlichen Wert spezifiziert.

Beim Druck-Befehl "P" entfällt der Kennbuchstabe.

1. Bei einer Wertänderung folgt jetzt der zu übertragende Wert.

2. Die Zeichenkette wird mit "*" oder "\$" abgeschlossen.

***: Verzögerungszeit zwischen 2 und 50 ms.

8.1 Allgemeine Hinweise

Programmiermodus (SEL-Taste)

Es wird empfohlen, alle Änderungen der Programmierung vor der Installation durchzuführen. Der CUB5 arbeitet

normalerweise im Anzeigemodus. In diesem Betriebszustand können keine Parameter verändert werden. Um in die Programmierung zu gelangen drücken Sie die SEL-Taste und halten die gedrückt. Falls der Zugang weiterhin nicht möglich ist, ist die Programmiersperre durch ein Passwort oder über Hardware (Benutzereingang) aktiviert.

Zugang zu den Programmierabschnitten Die Programmierung ist in vier Programmierabschnitte unterteilt. Die Anzeige wechselt zwischen PRO und dem aktuellen Abschnitt hin und her. Mit der RST-Taste kann man den gewünschten Abschnitt auswählen. Den Anzeigemodus erhält man durch Drücken der SEL -Taste.

Programmierabschnitt (SEL-Taste)

Jeder Programmierabschnitt hat diverse Unterabschnitte. Mit der SEL-Taste kann man die einzelnen Unterabschnitte auswählen, ohne jedoch den dort eingetragenen Wert zu verändern. Nach Durchlauf des kompletten Unterabschnisses erscheint auf der Anzeige Pro NO

Auswahl/Werteeingabe

Für jeden Parameter wechselt die Anzeige zwischen der Beschreibung des Untermenüs und dem programmierten Wert hin und her. Mit der RST-Taste kann man zwischen den unterschiedlichen Auswahlmöglichkeiten/Werten blättem. Durch Drücken der SEL-Taste wird der eingestellte Wert/Parameter gespeicherl und der nächste Unterabschnitt ausgewählt.

Die Eingabe von numerischen Werten erfolgt durch Drücken der RST-Taste. Die ganz rechte Ziffer blinkt und kann durch Drücken der RST-Taste verändert werden. Durch kurzes Drücken der SEL-Taste springt man zur nächsten Ziffer nach links. Hält man die SEL-Taste gedrückt, wird der Wert gespeichert.

Beenden der Programmierung (SEL-Taste)

Die Programmierung kann durch Drücken der SEL-Taste bei der Anzeige Pro NC beendet werden. Dadurch werden alle gespeicherten Werte bestätigt und der CUB5 springt in den Anzeigemodus..

Hinweise zur Programmierung

Es wird empfohlen die Programmierung mit dem Programmierabschnitt 1 für Zähl-aufgaben und Programmierabschnitt 2 für Tachometeraufgaben zu beginnen. Nach Abschluss der Programmierung wird zusätzlich empfohlen die Parameter schriftlich festzuhalten und die Programmierung über eine Programmiersperre (Passwort oder Benutzereingang) zu sichem.

Werkseinstellungen

Die Werkseinstellung kann in Programmierabschnitt 3 geladen werden. Dies ist sinnvoll, wenn erhebliche Probleme bei der Programmierung aufgetreten sind.

Durch gleichzeitiges Drücken der

RST- und der SEL-Taste beim

Einschalten der Spannungsversorgung

wird die Werkseinstellung ebenso

geladen. Dies wird durch rESEtim

Display angezeigt.

Elektronischer Zähler und Tachometer CUB5

8.2[Programmierabschnitt]1-1Eingangsparameter(1-INPUT)

    style A fill:#f9f,stroke:#333
    style O fill:#f9f,stroke:#333

    subgraph Industrial Processes
        P["Antivierung Stapelnbar"] --> Q["CntB dP"]
        Q --> R["CntB ScF"]
        R --> S["PST P-UP"]
        S --> T["USEr INP"]
        T --> U["USEr RSN"]
        U --> V["Pro"]
    end

    style P fill:#f9f,stroke:#333
    style Q fill:#f9f,stroke:#333
    style R fill:#f9f,stroke:#333
    style S fill:#f9f,stroke:#333
    style T fill:#f9f,stroke:#333
    style U fill:#f9f,stroke:#333

INP A-b -[Zälulemodus

Einstellung Funktionsbeschreibung
Cnt ud	Eingang A: ZählimpulseEingang B: SteueraingangHigh = Vorwärtszähler,Low = Rückwärtszähler
RAtE Cnt	Vorwärtszähler,Eingang B: ZählimpulseEingang A: Tachometer
dUAL Cnt	Impuls an Eingang A:Zähler A wird erhöhtImpuls an Eingang B:Zähler B wird erhöht
9uAd 1	Phasendiskriminator,Auswertung x 1
9uAd 2	Phasendiskriminator,Auswertung x 2
9uAd 4	Phasendiskriminator,Auswertung x 4
Rdd/Rdd	Impulse an Eingängen Aund B werden summiert,
Rdd/Sub	DifferenzeingangImpuls an Eingang A:Zähler wird erhöht.Impuls an Eingang B:Zähler wird emiedrigt.

Die Funktionen 9uRd1,9uRd2

und benötigen zwei um 90°

phasenverschobene Rechtecksig-

nale. ( z.B. : inkrementaler Drehgeber )

EntR dP -1Dezimalpunkteinstellungides Zählers A

Stellen Sie die gewünschte Dezimalpunktanzeige des aktiven ZählersA ein.

Eingabe:

[entR ScF -]Skaliertaktorfür]Zähler A

Stellen Sie die gewünschte Skalierung des ZählersA ein.

Eingabe: 00.0001 bis 99.9999

DieAuflösung eines Zählers kann nicht durch einen Skalierfaktor > 1 verbessert werden.

Skalierung für Zählanwendungen: Der CUB5 hat einen werkseitigen Skalierfator von 1, so dass jeder Impuls auch

Elektronischer Zähler und Tachometer CUB5

8.0Programmierabschnitt|50-Serielle|Schnittstelle

bRüd -JBaudrate

Stellen Sie die gewünschte Baudrate ein.

Eingabe:

Abbr - Abgekürztell Übertragung

Dieser Parameter gibt die Art der Übertragung an. Wird * RO ausgewählt, werden Geräteadresse, Mnemonic und der Datenwert übertragen. Bei " YES wird nur der Datenwert übertragen.

NO	volle Übertragung
YES	nur Datenwert

Print OPT -JDruckoptionen

dRER -[Datenbits

Wählen Sie hier die geforderte Datenwortlänge aus.

Eingabe: 7-b, t oder 8-b, t

PAR, EY -Parität

Dieser Parameter erscheint nur, wenn die Wortlänge auf 7 Bits gesetzt wurde. Die Parität für empfangene Daten wird ignoriert. Wird die Parität auf "NO" gesetzt wird automatisch ein zusätzliches Stopbit gesetzt, um ein 10 Bit-Rahmen zu erzeugen.

NO	keine Parität
Odd	ungleich
EVEN	gleich

Addr -[Geräteadresse

Geben Sie hier die Geräteadresse ein. Bei einer RS232-Karte sollte die Adresse "0" gewählt werden. Bei dem Anschluss mehrerer Geräte über RS485 geben Sie jedem Gerät eine eigeneAdresse.

Eingabe: 0 bis 99

Geben Sie hier an, welche Werte bei Erteilung eines Druckbefehls ausgegeben werden sollen. Bei der Eingabe von "YES" erscheint eine Auswahliste von Werten die per Schnittstelle ausgegeben werden können. Wenn ein Wert ausgegeben werden soll, markieren Sie diesen mit YES'. ( Durch Eingabe von "YES" bei Print All (Pr. Int. RL) werden alle Werte übertragen ). Bitte beachten Sie, dass nur Werte ausgegeben werden, deren Funktion auch aktiv ist. Z.B. wenn kein Grenzwert aktiviert wurde, kann dieser auch nicht ausgegeben werden.

Launt A	Zähler A
Launt b	Zähler B
rAtE	Tachometer
EntA ScF	Skalierfaktor Zähler A
Entb ScF	Skalierfaktor Zähler B
SP1	Grenzwert 1
SP2	Grenzwert 2
EntA ld	Startwert Zähler A

Eingabe: NO YES

Elektronischer Zähler und Tachometer CUB5

Elektronischer Zähler und Tachometer CUB5

SPn AUto - Autom. Rückstellung Zähler

Geben Sie hier an, ob der Bezugszähler (Spin AUSNung des

Grenzkontakts automatisch resetet werden soll ( die Rückstellung auf Startwert ist nur bei Zähler möglich ). Die Rückstellung bei Deaktivierung ist nur bei Wischsignal möglich.

NO	deaktiviert
ZEro-Str	Rückstellung auf Null bei Aktivierung
CtLd-Str	Rückstellung auf Startwert bei Aktivierung
ZEro-End	Rückstellung auf Null bei Deaktivierung
CtLd-End	Rückstellung auf Startwert bei Deaktivierung

SP1 OFF2 - Rückstellung Grenzkontakt 1 durch Grenzkontakt 2

Eingabenur für Grenzkontakt 1! Geben Sie hier an, ob der Grenzkontakt 1bei Aktivierung von Grenzkontakt 2 automatisch zurückgestellt werden soll. Die Rückstellung bei Deaktivierung ist nur bei Wischsignal für Grenzkontakt 2 möglich.

NO	deaktiviert
OUt2-Str	Rückstellung beiAktivierung von Grenzk. 2
OUt2-End	Rückstellung beiDeaktivierung von Grenzk. 2

SP2 OFF1 - Rückstellung Grenzkontakt 2 durch Grenzkontakt 1

Eingabenur für Grenzkontakt 2! Geben Sie hier an, ob der Grenzkontakt 2 bei Aktivierung von Grenzkontakt 1 automatisch zurückgestellt werden soll. Die Rückstellung bei Deaktivierung ist nur bei Wischsignal für Grenzkontakt 1möglich.

NO	deaktiviert
OUt1-Str	Rückstellung beiAktivierung von Grenzk. 1
OUt1-End	Rückstellung beiDeaktivierung von Grenzk. 1

SPt rSt - Manuelle Rückstellung Grenzkontakt

Wird YESprogrammiert, so wird der Ausgang zurückgesetzt, wenn der Bezugszähler (Spn ASNresetet wird. Dieser Menuepunkt erscheint nicht, wenn der Bezugszähler durch den Grenzkontakt resetet wird (Spn AUtO

Eingabe: NO YES

Spn ChC - Farbänderung bei Aktivierung des Grenzkontakt

Wird YESprogrammiert, so ändert sich die Displayfarbe bei Aktivierung des Grenzkontakts. Dieser Menuepunkt erscheint nur bei CUB5B000.

Eingabe: NO YES

auf der Anzeige

dargestellt wird. In vielen Anwendungen ist jedoch eine 1-zu-1 Darstellung nicht sinnvoll und somit eine andere Einstellung des Skalierfaktors erforderlich.

Die folgende Formel wird zur Berechnung des Skalierfaktors verwendet:

Skalierf. =Anzeigewert/Impulse * Dezimalp.

Anzeigewert: Gewünschter Anzeigewert, nachdem alle Impulse erfasst wurden

Impulse: Anzahl der eingegangenen Impulse bis zum gewünschtenAnzeigewert.

Dezimalpunktposition:

0	=	1
0,0	=	10
0,00	=	100
0,000	=	1000
0,0000	=	10000
0,00000	=	100000
0,000000	=	1000000

Beispiel:

Die Anzeige soll die gesamte Länge in Metern anzeigen mit einerAuflösung von 1 cm, wobel 125 Impulse/Meter auftreten.

Skalierfaktor = 1,00/125 * 100 = 0,8

CntA rSt - Zähler A Rückstellart

to 2Ero	Zähler A wird bei Rückstellung auf Null gesetzt.
to CtLd	Zähler A wird bei Rückstellung auf einen Startwert gesetzt

CntA dir - Zähler A Zählrichtung Eingabe: NOßder rEU

Bei Eingabe von rEUwird die Zählrichtung von Zähler A umgedreht.

CntA Ld - Zähler A Startwert

Eingabe: -9999999bis 99999999

Wenn bei der Rückstellart to CtLd gewählt wurde, springt der Zähler A bei Rückstellung auf diesen Wert.

Cntb bAt - Aktivierung Stapelzähler

Eingabe

NO

Sp1

SPS

Sp2

SP1

nicht aktiviert

Zählquelle Grenzkontakt 1

Zahlquelle Grenzkontakt 2

Zaniquelle Grenzkontakt 2

Zählquelle Grenzkontakt 1 und 2

Der Zähler B kann als Stapelzähler benutzt werden. Er zählt dann die Aktivierungen der ausgewählten Schaltausgänge. Diese Funktion ist nicht im dUAL Cmodus möglich. Dieser Programmpunkt erscheint nur wenn eine Relais- oder Transistor-Ausgangskarte installiert ist.

Cntb dP - Dezimalpunkteinstellung des Zählers B

dualGnt (1) 2.40, 3.00, 3.50, 4.00, 4.50, 5.00, 5.50, 6.00, 6.50, 7.00, 7.50, 8.00, 8.50, 9.00, 9.50, 10.00, 10.50, 11.00, 11.50, 12.00, 12.50, 13.00, 13.50, 14.00, 14.50, 15.00, 15.50, 16.00, 16.50, 17.00, 17.50, 18.00, 18.50, 19.00, 19.50, 20.00, 20.50, 21.00, 21.50, 22.00, 22.50, 23.00, 23.50, 24.00, 24.50, 25.00, 25.50, 26.00, 26.50, 27.00, 27.50, 28.00, 28.50, 29.00, 29.50, 30.00, 30.50, 31.00, 31.50, 32.00, 32.50, 33.00, 33.50, 34.00, 34.50, 35.00, 35.50, 36.00, 36.50, 37.00, 37.50, 38.00, 38.50, 39.00, 39.50, 40.00, 40.50, 41.00, 41.50, 42.00, 42.50, 43.00, 43.50, 44.00, 44.50, 45.00, 45.50, 46.00, 46.50, 47.00, 47.50, 48.00, 48.50, 49.00, 49.50, 50.00, 50.50, 51.00, 51.50, 52.00, 52.50, 53.00, 53.50, 54.00, 54.50, 55.00, 55.50, 56.00, 56.50, 57.00, 57.50, 58.00, 58.50, 59.00, 59.50, 60.00, 60.50, 61.00, 61.50, 62.00, 62.50, 63.00, 63.50, 64.00, 64.50, 65.00, 65.50, 66.00, 66.50, 67.00, 67.50, 68.00,

Stellen Sie die gewünschte Dezimalpunktanzeige des aktiven Zählers B ein.

Eingabe

Cntb ScF - Skalierfaktor für Zähler B

Nur im dUALCahlermodus verfügbar Stellen Sie die gewünschte Skalierung des Zählers B ein.

Eingabe: 00.0001bis 99.9999

Die Auflösung eines Zählers kann nicht durch einen Skallierfaktor > 1 verbessert werden.

rSt P-UP - Zählerrückstellung bei Einschalten

Geben Sie hier an welche Zählerwerte bei Einschalten der Spannungsversorgung zurückgesetzt werden sollen.

NO	Keine Rückstellung
Count b	Zähler B wird zurückgesetzt.
Count A	Zähler A wird zurückgesetzt
both A-	Zähler A und B werdenzurückgesetzt

Elektronischer[Zähler] und Tachometer[CUB5

USEr INP - Funktion Benutzereingang

Einstellung Funktionsbeschreibung
NO	Keine/Funktion/Leingang nicht aktiviert.
Protoc	Programmiersperrel gemäß Tabelle R. II (Seitel 14.)
Inhibit	Unterdrückt/Zahlimpulse für lausgewählte Zähler.
rSESt	Rückstellung/Isolange/Cder Fingang/aktivist.
StarE	Einfrieren/der Anzeige für ausgewählte/Zähler. Interven zählen/die/Zählerwelter.
Star-rSt	Einfrieren/LundDRückstellung fürlausgewählte/Zähler.
d-SELECT	Auswahl/Cder Anzeige (Flankengesteuert)
d-LEUEL	Erhöhung/der Anzeigen-intensität/um/Jeine Stufe bei jeder Aktivierung. (Unuf/CUBSB0000)
d-COLOR	Wechsel der Anzeigen-Farbel bei jeder Aktivierung. (Unuf/CUBSB0000)

Einstellung Funktionsbeschreibung
Print	Serielle Übertragung der ausgewählten Daten.(IProgrammierabschnitt 51)
Prnt-r5t	Serielle Übertragung der ausgewählten Daten und Rückstellung der gewählten Zulterstände.(Programmierabschnitt 55)
rESET-1	Rückstellung Grenzkontakti1
rESET-2	Rückstellung Grenzkontakti2
rESET-12	Rückstellung Grenzkontakti1 und Grenzkontakti2

USEr RSN - Zuordnung Benutzer- eingang

Caunt R	Zähler A
Caunt b	Zähler B
both R-b	Zähler A + B

Dieser Menüpunkt ist nur aktiv, wenn sie den duRL Ent Zählerbetrieb aktiviert haben und eine rESEt,StorE oder Inhibik Funktion zugeordnet wurde.

8.3 Programmierabschnitt 2 - Tachometer (2 - r AE E)

FREE Enb - Aktivierung Tachometer

Für die maximal mögliche Eingangsfrequenz sollte der Tachometer nur dann aktiviert werden, wenn er auch tatsächlich genutzt wird. Wird programmiert, sind alle weiteren Parameter nicht zugänglich.

Eingabe: NO YES

RATE dP - Dezimalpunkteinstellung des Tachometers

Stellen Sie die gewünschte Dezimalpunk- anzeige des Tachometers ein.

Elektronischer[Zähler]und Tachometer[CUB5

Betriebsarten des Grenzkontaktes

Betriebsart	Beschreibung.	Ausgang aktiv	Ausgang deaktiviert
LATCH	Ausgang |gehalten| III	Wenn |Zählwert |= Sollwert	Bei manueller | Rückstellung (wenn 5Pt rSt= YES
t-OUT	Wischsignal	Wenn |Zählwert |= Sollwert	Wenn |Wisch-Zeit vergangen|st.
BOUND	absoluter |Grenzwert	Wenn |Zählwert|>= Sollwert	Wenn |Zählwert|<1 Sollwert

Tabelle[8.2:]Betriebsarten

SPE URL - Sollwert

Geben Sie hier den Sollwert ein. Für negative Sollwerte wählen Sie an der 8. Stelle ein Minuszeichen aus.

Zähler A	-99999999his 99999999
Zähler B	0 bis 99999999
Tachometer	0 bis 99999999

SPn OUT - Schaltlogik Grenzkontakt

Eingabe: Nor rEU

Normal ( r ) schaltet den Ausgang durch bei Aktivierung; Reverse ( rEU ) schaltet den Ausgang bei Deaktivierung durch.

SPn LIE - Anzeige Grenzkontakt

Eingabe: Nor rEU

Normal ( Nor) schaltet die Grenzwertanzeige im Display ein, wenn der Ausgang aktiviert ist : Reverse ( rE) die Grenzwertanzeige im Display ein, wenn der Ausgang deaktiviert ist.

OFF	deaktiviert
ON	aktiviert
SAVE	letzter]Zustand

SPn EYPE - Schaltart Grenzkontakt

Eingabe: H1-ACE LO-ACE

Bei Eingabe H1-ACB wird der Schaltausgang aktiviert, wenn der Display-Anzeigewert gleich dem Sollwert ist oder diesen überschreitet. Bei Eingabe LO-ACB wird der Schaltausgang aktiviert, wenn der Display-Anzeigwert gleich dem Sollwert ist oder diesen unterschreitet.

SPn 566y - Anfahrschaltung Grenzkontakt

Eingabe: NO YES

Dieser Programmpunkt erscheint nur bei Auswahl L0-ACbals Schaltart Grenzkontakt. Wird □□programmiert bleibt nach dem Einschalten des CUB5 der Schaltausgang deaktiviert, bis der Sollwert einmal überschritten wurde.

SPE P-UP - Status beim Einschalten Geben Sie hier an, wie sich der Schaltausgang bei Ausfall der Spannungsversorgung und erneutem Einschalten verhalten soll. Bei SREBvird der Status vor dem Ausfall gespeichert und wieder hergestellt.

Elektronischer[Zähler] und Tachometer[CUB5

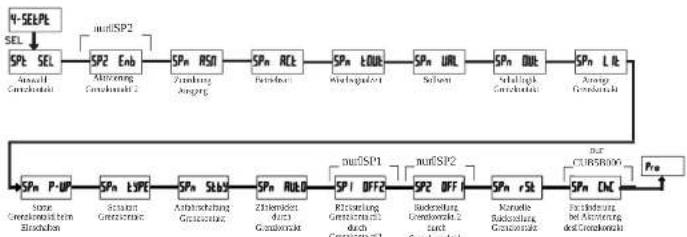

8.5 Programmierabschnitt 4 - Grenzwertparameter (4-SEtPt)

    subgraph SP1 OFF2
        B -->|nouSP1| J["SPn P-UP"]
        J --> K["SPn LYPE"]
        K --> L["SPn SLb"]
        L --> M["SPn ALD"]
        M --> N["SPN LRL"]
        N --> O["SPn LL"]
        O --> P["SPn LLK"]
    end

    subgraph SP2 OFF1
        J -->|nouSP2| Q["SPn DFF"]
        Q --> R["SPn DFF"]
        R --> S["SPn rSt"]
        S --> T["SPn DLC"]
        T --> U["Pn"]
    end

    subgraph SPn LLK
        H -->|nouLLK| V["Pn"]
    end

    A --> W["Seall Consolidation Breakdown"]
    B --> X["Möring Consolidation 2"]
    C --> Y["Zündung Angang"]
    D --> Z["Möring Consolidation"]
    E --> AA["Möring Consolidation"]
    F --> AB["Möring Consolidation"]
    G --> AC["Möring Consolidation"]
    H --> AD["Möring Consolidation"]
    I --> AE["Pne"]

SPE SEL - Auswahl Grenzwert

NO	Kein3Grenzwert
SP-1	Grenzwert11
SP-2	Grenzwert112

Wählen Sie den Grenzwert aus, dessen Parameter geändert werden sollen.

“n” in den folgenden Mentipunkten steht für den ausgewählten Grenzwert.

Nachdem der Grenzwert komplett programmiert ist, erscheint wieder die

Anzeige: " SPE SEL ".Num können Sie den zweiten Grenzwert auswählen und parametrieren. Durch die Eingabe von "NO" verlassen Sie das Grenzwert-Menü.

Die Anzahl der Grenzwerte ist abhängig von der Grenzwertkarte die installiert is

SP2 Enb -Aktivierung Grenzwert 2

Eingabe:

NO

YES

Wird programmiert ist Grenzwert 2 aktiviert und die Einstellparameter werden angezeigt.

Wird 10 programmiert, erscheint wieder SPE SEL und Grenzwert 2 ist deaktiviert.

SPn R5N - Zuordnung Grenzkontakt

Wählen Sie die Anzeige, zu der der Grenzkontakt zugeordnet werden soll.

SPn ACE - Betriebsart

Wählen Sie die Betriebsart des Grenzkontakts aus.

Siehe hierzu auch Tabelle 8.2!

LRECH	gehalten
t-OUT	Wischsignal
BOUND	Absolute Grenze

SPn EOUT - Wischsignalzeit

Geben Sie hier die Zeit ein, wie lange der Ausgang aktiviert sein soll, wenn der Sollwert erreicht wird. Dieser Parameter ist erst dann aktiv, wenn programmiert wurde. t-out

Elektronischer[Zähler]und Tachometer[CUB5

RABE dSP - Anzeigewert

Stellen Sie den gewünschten Anzeigewert für die bekannte Eingangsfrequenz ein. Diese wird im nächsten Abschnitt eingegeben.

Eingabe: 0 899999

FREE INP -Eingangsfrequenz

Stellen Sie die zur Anzeige gehörende Eingangsfrequenz ein.

Eingabe: 0.1 999999

Der Tachometer des CUBS ermittelt die Fingangsfrequenz durch Aufsummierung der fallenden Impulsflanken während einer Messperiode. Die Messperiode beginnt bei der ersten auftretenden fallenden Flanke und endet bei der programmierten minimalen Aktualisierungszeit. Innerhalb dieser Zeit werden die auftretenden fallenden Flanken summiert. Die Messperiode wird durch eine fallende Flanke nach dem definierten Ende der Messzeit beendet, der ermittelte Wert wird angezeigt und die neue Messperiode gestartet. Bei Fehlen einer fallenden Flanke zwischen der minimalen und maximalen Aktualisierungszeit wird der Wert "0" angezeigt.

Bild 8.1: Aktualisierungszeiten

Skalierung:

Sie können den Tachometer durch die Eingabe von Wertepaaren (Eingangs-frequenz in Hz) programmieren.

Bei dieser Methode wird intern eine lineare Beziehung zwischen den definierten Werten und dem Ursprung gebildet, so dass jede Fingangsfrequenz zwischen diesen Punkten durch einen entsprechenden Anzeigewert dargestellt werden kann.

Skalierungsbeispiele:

Sind die Eingangsfrequenz und der dazugehörige Anzeigewert bekannt, so geben Sie dieses Wertepaar entsprechend ein, da keine Berechnung benötigt wird. Ist nur die Anzahl der Impulse für einen bestimmten Einheitswert bekannt (z.B. # Impulse pro Meter), dann ermitteln Sie das einzugehende Wertepaar gemäß folgender Liste:

Geschwindigkeit pro Sekunde

FREE DSP=1;

FREE IMP = # Impulse pro Einheit

Geschwindigkeit pro Minute

FREE DSP = 60;

RARE INP = # Impulse pro Einheit

Geschwindigkeit pro Stunde

FREE DSP = 3600;

RARE INP = # Impulse pro Einheit

Bemerkungen:

1. Ist die Anzahl (#) der Impulse < 10, multiplizieren Sie den Anzeige- und Eingangswert mit 10.

2. Ist die Anzahl (#) der Impulse < 1, multiplizieren Sie den Anzeige- und Eingangswert mit 100.

3. Soll der Anzeigewert erhöht/erniedrigt werden, so erniedrigen/erhöhen Sie den Fingangswert im gleichen Verhältnis.

Dies gilt auch für den umgekehrten Fall. 4. Beide Eingabewerte müssen größer als 0 sein.

Elektronischer[Zählerund Tachometer[CUB5

Beispiel:

1. Bei 15,1 Impulsen pro Meter soll eine Geschwindigkeit von Meter/Min. angezeigt werden mit einer Deziimalstelle angezeigt werden: RATE dSP=100E18A.
2. Bei 0,25 Impulsen pro Liter soll ein Durchlauf von Liter/Std. angezeigt werden (Zur Erhöhung der Genauigkeit verwenden Sie den Multiplikator 10) RATE DSP=3800; DPS.

LO-UdE - Minimale Aktualisierungszeit

Geben Sie hier die minimale Aktualisierungszeit ein. Ein Wert von 0,1 oder 0,2 aktualisiert die Anzeige zwar korrekt, kann aber zu einer unstabilen Anzeige führen.

H I-Udt - Maximale Aktualisierungszelt

Die maximale Aktualisierungszeit ist die Zeit, die vergeht bis die Anzeige auf den Wert "0" gestellt wird. Die maximale Aktualisierungszeit MUSS größer als die minimale Aktualisierungszeit sein, bzw. größer als die gewünschte langsamste anzuzeigende Geschwindigkeit. Die Werkseinstellung 2,0 stellt die Anzeige für Eingangsfrequenzen kleiner 0,5 Hz auf den Wert "0".

Eingabe: 0.2 bis 99.9

8.4 Programmierabschnitt 3 - Benutzereingang/Fronttasten (3-dSPLAY)

SEL Enb - Auswahl Anzeige (SEL) Wird YES programmiert, kann mit der SEL Fronttaste zwischen den freigegebenen Anzeigen umgeschaltet werden.

Eingabe: NO YES

R5E Enb - Rückstellung Zähler über Fronttaste

Wird YES programmiert, kann mit der RST-Fronttaste der/die freigegebene/n Zähler zurückgestellt werden.

NO	KeineRückstellung
Launt R	Zähler A
Launt b	Zähler'B
both R-b	Zähler A und'B
dSPLRY	aktuelle Anzeige

Elektronischer[Zähler]und Tachometer[CUB5

d-Scroll - Rollierende Anzeige Wird Ⅲ programmiert, so schaltet die Anzeige automatisch alle 4 Sekunden zwischen den aktiviertenAnzeigen um.

Eingabe: NO YES

d-COLr - Farbe der Anzeige

Dieser Parameter ist nur für Geräte mit Hintergrundbeleuchtung. Sie können zwischen roter und grüner Hintergrundbeleuchtung auswählen.

Eingabe: rEd 6rn

d-LEVEL - Intensität der Anzeige

Es gibt 5 Stufen der Intensität, Sofort nach der Auswahl ändert sich die Anzeige entsprechend. Dieser Parameter ist nur für Geräte mit Hintergrundbeleuchtung.

Eingabe: 1 bis 5

Pro CodE - Programmiercode

Der Programmiercode bestimmt den Programmiermodus und den Zugriff auf die Programmierparameter. Der Code kann in Verbindung mit der

Pro Loc -Funktion des Benutzereingang genutzt werden.

Zwei[Programmod]stehen|zur Verfügung:

Full Programming - AllellParameter können aufgerufenlundigeändert werden.

Quick Programming - Nur der Sollwert des Relaisausgang kann laufgerufen und geändert werden. Dies ermöglicht leinen schnellen! Zugrifflauf den Sollwert.

Nach!Eingabe!eines!Programmiercode ungleich ![]![] ist zum !Erreichen!des Programmiemenues!Jeine!Codeeingabe erforderlich.

Jelnach]HöheidesCodes[(1-99[oder 100-999)]ListvorderCodeabfragederf.Quick ProgrammingModus[zugänglich. (siehe]Juntenstehende Tabelle]7.10)

"2221" ist ein Universalcode und erlaubt unahängig von ihrem Codelden Zugriff.

Eingabe: 0 his 999

CodE UEr - Softwarestand

Fingabe: NO YES

Wird YES programmiert, so wird der Softwarestand angezeigt.

FREE SEE - Werkseinstellung

Wird YES programmiert, so wird die Werkseinstellung geladen.

Eingabe: NO YES

Einstellung Benutzer-Eingang	Status Benutzer-Eingang	Programmler-code	Modus nachdem "SEL" gedrückt wurde	Zugriff auf den Programmiermodus
nichtPro LOC	—	0	komplete@Programmierverzüttig/2000	Zugri#Co#olortaniglich
		1-99	Quick!Programming	Zugri#Furch! Quick!Programming und.Codelegabe
		100-999	Codesfrage	Zugri#Furch! Zugri#Furch! Codelegabe
Pro LOC	aliv	0	Programmierung gespeerr	Zugri#Furch! Kein.Zugri#Furch
		1-99	Quick!Programming	Zugri#Furch! Zugri#Furch! Zugri#Furch!
		100-999	Codesfrage	Zugri#Furch! Zugri#Furch! Codelegabe
	nicht aktive	0-999	komplete@Programmierverzüttig/2000	Zugri#Furch! Zugri#Furch! Zugri#Furch!

Tabelle 8.13:Programmiercode Übersicht
