Produkttyp	Digitalzähler
Marke	Wachendorff
Modell	ZD327401
Betriebstemperatur	0 °C bis 40 °C
Luftfeuchtigkeit	35 %rF bis 95 %rF
Schutzart Frontseite	IP65 (mit Dichtung)
Schutzart Gehäuse	IP30
Schutzart Anschlussklemmen	IP20
Gehäusematerial	PC ABS, UL94V0 selbstlöschend
Versorgungsspannung	24 bis 230 VAC/VDC ±15 %, 50/60 Hz
Leistungsaufnahme	2 W
Digitale Eingänge	3x PNP/NPN (max. 28 VDC für PNP)
Analoger Eingang	1x (über I3 für Potentiometer 0-5/10 kΩ)
Ausgänge	2 Relais, 5 A resistive Last
Sensorversorgung	24 VDC, 30-60 mA (abhängig von Versorgung)
Backup-Batterie	ca. 7 Tage
Betriebsarten	Einfach- oder Doppelzähler
Zählerfunktionen	Drehgeberanzeige, Hoch/Runter, Halten/Sperren
Anzeige	2-zeiliges Display
Parameteranzahl	Über 48 konfigurierbare Parameter
Programmiermöglichkeit	Über optionales Programmiermodul

Häufig gestellte Fragen - ZD327401 Wachendorff

Wie schalte ich zwischen Einfach- und Doppelzähler um?

Gehen Sie in die Parameterliste, wählen Sie Parameter P-01 und stellen Sie 'Einfach' oder 'Doppelt' ein.

Wie stelle ich den Schaltpunkt ein?

Drücken Sie die Taste zur Anzeige des Schaltpunkts, dann mit den Pfeiltasten den gewünschten Wert ändern und mit der Taste bestätigen.

Wie lade ich die Werkseinstellungen?

Halten Sie die Taste für 3 Sekunden, geben Sie das Passwort 80.10 ein, bestätigen Sie, dann ändern Sie es auf 80.50 und bestätigen erneut. Das Gerät startet neu.

Welche Bedeutung haben die LEDs?

LED Q1: Aktivierung von Ausgang Q1. LED Q2: Aktivierung von Ausgang Q2. LED Kommunikation: Serielle Kommunikation aktiv.

Wie schließe ich ein externes Potentiometer an?

Verwenden Sie ein Potentiometer mit 0-5/10 kOhm und schließen Sie den Schleifer an Klemme 13 an. Falscher Anschluss kann das Potentiometer beschädigen.

Kann ich Zählerwerte speichern?

Ja, unter Parameter P-02 können Sie einstellen, ob Zähler 1, Zähler 2 oder beide beim Ausschalten gespeichert werden.

Wie programmiere ich Parameter mit dem Programmiermodul?

Stecken Sie das Modul ein (Gerät aus oder an), drücken Sie die Programmiertaste. Die LED leuchtet rot beim Schreiben und wechselt auf grün bei Erfolg.

Welche Eingangstypen werden unterstützt?

Die Eingänge können als NPN, PNP oder TTL konfiguriert werden. Eingang 3 kann auch als Potentiometereingang genutzt werden.

Wie kann ich Störungen an den Eingängen filtern?

Stellen Sie unter den Parametern P-06 bis P-08 die Filterzeit ein: von 'Keine Verzögerung' bis 100,0 ms.

Was tun bei Fehlermeldungen?

Überprüfen Sie die Parametereinstellungen und Verbindungen. Eine Fehlertabelle finden Sie im Handbuch. Setzen Sie ggf. die Werkseinstellungen zurück.

BEDIENUNGSANLEITUNG ZD327401 Wachendorff

Wachendorff Prozesstechnik GmbH & Co. KG
www.wp-direkt.de e-mail: [e-mail]

Version 2.0

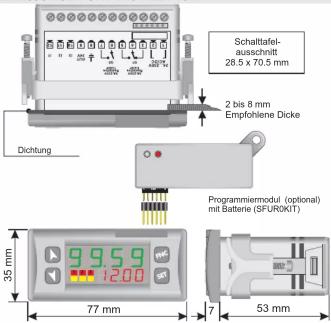

ABMESSUNGEN UND INSTALLATION

TECHNISCHE DATEN
Umgebungs- Betriebstemperatur: 0 °C bis 40 °C,
bedingungen Luftfeuchtigkeit: 35 %rF bis 95 %rF
Schutzart Frontseite: IP65 (mit Dichtung)
Gehäuse: IP30, Anschlussklemmen: Ip20
Gehäusematerial PC ABS UL94V0 selbstlöschend
Digitale Eingänge 3x PNP/NPN (max. 28 VDC für PNP-Eingang), I3
konfigurierbar als Analogeingang für Potentiometer
Ausgänge 2 Relais mit 5A resistive Last
Sensorvers. 24VDC 30mA (bei 24VAC Versorgung), 40mA (bei 24 VDC Versorgung), 60mA (bei 110 bis 930 VAC Versorgung).
sorgung), coma (ber 110 bis 250 VAC versorgung)
Back-UP Akku, ca. 7 Tage Lebensdauer
Versorgung 24 bis 230 VAC/VDC +/-15 % 50/60 Hz / 2 W
EINLEITUNG
Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses
etzen und gratulleren Ihnen zu diesem Entschluss.
Der ZD327401 hat 2 verschiedene Betriebsarten: Einfacher oder doppelter Zähler mit jeweils unabhängigen Einstellungen. Die drei Funktionseingänge (NPN/PNP/Kontakt) können für unterschiedliche Funktionen verwendet werden, wie bidirektionale Drehgeberanzeige, HOCH/RUNTER-Zähler oder
HALTEN/SPERREN-Funktion. Ein Funktionseingang kann ebenso über ein Potentiometer zur Vorgabe der Schaltwerteinstellung beschaltet werden.

Zur Gewährleistung eines sicheren Betriebs darf das Gerät nur nach den Anga- in- ben der Betriebsanleitung betreben werden. Bei der Verwendung sind zusätzlich die für den jeweiligen Anwendungsfall erforderlichen Rechts- und Sicherheitsvorschriften zu den. Sistemisch gilt dies auch bei Verwendung des Wahrstoff Zürden D327401, 1986. Der Wasserstoff Zürden D327401, 1986. Personal, aus-schließlich entsprechend der technischen Daten verwendet werden. Jede Person, die mit der Inbetriebnahme oder Bedienung dieses Gerätes beauftragt ist, muss die Betriebsanleitung und insbesondere die Sicherheitshinweise gelesen und verstanden haben! Eine Haftung ist für Sach- und Rechtsmängeln dieser Dokumentation des Besondere Sporferen, die für deren Richtigkeit, die Ergebnisliche URBereinbarkeit und/oder Verwendbarkeit außer bei Vorsatz oder Arglist ausgeschlossen.

VERDRAHTUNG

Potentiometer:
Zum Andern von Set1/Set2 über ein externes Potentiometer gehen Sie wie folgt vor 4. Vorwanden Sie ein Potentiometer mit einem Bereich 0 bis 5/40kOhm
1-Verwenden Sie ein Potentiometer mit einem Bereich 0 bis 3/10Kohm 2- Verbinden Sie den Schleifer mit Klemme I3: ein falscher Anschluss kann
das Potentiometer beschädigen und den Zähler evtl. sperren.
3- Die Eingangsauflösung beträgt max. 1.000 Schritte, dementsprechend haben die Parameter "Obere Grenze" und "Untere Grenze" einen maximalen Unterschied von 1.000 Einheiten.
(z.B.: LoS1 auf 50,0 und uPS1 auf 150,0 zum Ändern des Schaltwertes bezogen
auf Set1 zwischen 50 und 150 Impulsen in Zehntel Schritten). Grolsere
Unterschiede fürren zu einer instabilien Anzeige der niedrigwertigsten Ziner. 4- Zum Kalibrieren der Potentiometerskala gehen Sie in die Parameterliste und wählen:
Hin.3 als Pot: Fin.3 als Set1 oder Set2: P.tAr als Aktiv aktivieren.
Verlassen Sie die Parameterliste, stellen das Potentiometer auf den kleinsten Wert und drücken die □-Taste, stellen das Potentiometer auf den größten Wert ein und drücken die □-Taste: Das Gerät verlässt automatisch die Kalibrierprozedur.
Anmerkung. Ein Ausschalten des Gerats unterbricht die Kallbnerung. PROGRAMMERMODII (optional)
PROGRAMMIEKMODUL (optional)
Parameter und Schaltpunkte können mit Hilfe des Programmiergerats ausgelesen und in weitere Geräte überspielt werden. Achtung: Führen Sie zuerst ein Update des Programmiermoduls durch
Zwei unterschiedliche Möglichkeiten stehen zur Auswahl:

Wenn der Zaimler am Spannung angeschlossen ist. Installieren Sie das Speichermodul, wenn der Zähler aus ist
Bei Aktivierung zeigt Zeile 1.0500 und Zeile 2 zeigt
(Nur wenn korrekte Werte in der Speicherkarte gespeicher
sind). Nach dem Drücken der Taste ☐ zeigt Zeile 2 Loß
Zur Bestätigung drücken Sie die Taste . De
speichert die neuen Werte und startet erneut. Wenn der Zöhler NICHT an Spannung angeschlossen ist
- Wenn der Fourier Miert, an Spannung angezeichneten ist. Die Speicherkarte besitzt eine interne Batterie, welche für ca. 1.000 Übertragungen ohne Spannung ausreicht. Einstecken der Karte in die Pins und dann den Programm miertaster drücken. Beim Schreiben der Parameter leuchtet die LED rot. Nachdem die Daten geladen sind, wechselt die LED von rot auf grün. Der Vorgang kann wiederholt werden.
UPDATE SPEICHERKARTE
Zur Aktualisierung von Parametern wird nach der ersten beschriebenen Vorgehensweise verfahren. Zeile 2 bleibt auf ---- (so werden die Parameter nicht in den Zähler geladen). Ändern Sie in der Konfiguration zumindest einen Parameter, Beenden Sie die Konfiguration. Die Änderungen sind automatisch gespeichert.

LED BEDEUTUNG

	Anzeige der Aktivierung von Q1
	Anzeige der Aktivierung von Q2
	Anzeige der seriellen Kommunikation

ÄNDERN SCHALTPUNKT

FUNKTION

1		Anzeige SCHALTPUNKT 1 / 2
2	oder	Ändern SCHALTPUNKT
2a		Auswahl der gewünschten Ziffer
3a	oder	Ändern der blinkenden Ziffer des ausgewählten Schaltpunktes

WERKSEINSTELLUNGEN LADEN

Dieses Verfahren ermöglicht die Wiederherstellung der Werkseinstellung
LADEN DER WERKSEINSTELLUNG

BETÄTIGEN		ANZEIGE	FUNKTION
1	für 3 Sek.	Zeile 1 zeigt 80,10 und die erste Ziffer blinkt,Zeile 2 zeigt 80,50
2	oder	Ändern der blinkenden Ziffer,-Taste drücken für die nächste Ziffer	Eingabe Passwort
3	bestätigen	Das Gerät lädt die Standardeinstellungen(Werkseinstellung)	Gerät schaltet sich automatisch aus und wieder ein.

MODIFIZIERUNG DER PARAMETER

	BETÄTIGEN	ANZEIGE	FUNKTION
1	für 3 Sek.	Zeile 1 zeigt MUR und die erste Ziffer blinkt,Zeile 2 zeigt ENSS
2	oder	Ändern der blinkenden Ziffer,drücken für die nächste Ziffer
3	bestätigen	Anzeige zeigt den Parameter der Konfigurationstabelle Lund
4	oder	Blättern der Parameter
5	+oder	Erhöhen oder Verringern des Anzigewertes über Drücken von 1 und einer der Pfeillasten zur gleichen Zeit.	Eingabe von neuen Werden, die beim Loslassen der Tasteng gespeichert werden
6		Ende der Konfiguration, das Gerät verässtel den Programmermodus.

PARAMETERLISTE

CONFIGURATION ZÄHLER
	P-01 Zählerfunktionen	Zählerfunktionen
	Einfach (1 Zähler)	1 Zähler ist in Betrieb	Standard
	Doppell (2 Zähler)	2 Zähler sind in Betrieb
CONFIGURATION BACKUP-SPEKTION
	P-02 Speicher beim Ausschalten	Speicher nach Ausschalten
	Deaktiviert	Beim Ausschatten wird kein Zählerwert gespeichert	Standard
	Zähler 1	Beim Ausschatten wird der Zählerwert 1 gespeichert
	Zähler 2	Beim Ausschatten wird der Zählerwert 2 gespeichert
	Alle Zähler	Es werden beide Zählerwert gespeichert
CONFIGURATION EINGANG
	P-03 Eingang 11	Eingang 1 Hardware-Konfiguration
	P-04 Eingang 12	Eingang 2 Hardware-Konfiguration
	P-05 Eingang 13	Eingang 3 Hardware-Konfiguration
	NPN	NPN (nicht möglich bei Eingang 3)
	PNP	PNP	Standard
	TTL	TTL
	Potent.	Potentiometer (nur bei Eingang 3 auswärbar)
	P-06 Filter Eingang 1	Eingang 1 Konfiguration digitaler Filter
	P-07 Filter Eingang 2	Eingang 2 Konfiguration digitaler Filter
	P-08 Filter Eingang 3	Eingang 3 Konfiguration digitaler Filter
	Keine Verzögerung	Eingangschnitt ist deaktiviert	Standard
	0,5 msec.	Filter von 0,5 msec.
		(Schrifte von 0,5 msec.)
	100,0 msec.	Filter von 100,0 msec.
	P-09 Aktiv Status Eingang 1	Aktivieren Eingang 1
	P-10 Aktiv Status Eingang 2	Aktivieren Eingang 2
	P-11 Aktiv Status Eingang 3	Aktivieren Eingang 3
	High Level	High Level (nur für Eingang 2 möglich)
	Low Level	Low level (nur für Eingang 2 möglich)
	Steigende Flanke	Steigende Flanke	Standard
	Fallende Flanke	Fallende Flanke
	P-12 Funktion Eingang 3	Funktion, der Eingang 3 zugeordnet ist
	Deaktiviert	Deaktiviert
	Drehgeber N-Spur	Drehgeber N-Spur
	Startwert Zähler 1	Zähler 1 auf Startwert setzen	Standard
	Startwert Zähler 2	Zähler 2 auf Startwert setzen
	Startwerte Zähler 1&2	Zähler 1 und 2 auf Startwert setzen
	Set1	Andern von SET1 über das Potentiometer
	Set2	Andern von SET2 über das Potentiometer
	P-13 Funktionstastabe UP	Funktion die der UP-Taste zugeordnet ist (12)
	Deaktiviert	Deaktiviert	Standard
	Startwert Zähler 1	Zähler 1 auf Startwert setzen
	Startwert Zähler 2	Zähler 2 auf Startwert setzen
	Startwerte Zähler 1&2	Zähler 1 und 2 auf Startwert setzen
	P-14 Potentiom. Kaillibrierung	Kaillibrierung des Potentiometers
	Deaktiviert	Deaktiviert	Standard
	Aktiviert	Aktiviert
CONFIGURATION ZAHLRICHTUNG
	P-15 Zähler 1	Zähler 1 Auswahl Betriebsmodus
	P-33 Zähler 2	Zähler 2 Auswahl Betriebsmodus
	Deaktiviert	Deaktiviert	Standard C2
	Drehgeber	Bedrücktionster Gebier (11) Spur A, (12) Spur B
	Hoch, 12 Aus	HOCH-Modus (11)	Standard C1
	Runter, 12 Aus	RUNTER-Modus (11)
	Aus, 12 Aus, 12 Haus	HOCH-Modus (12)
	Aus, 12 Runter	RUNTER-Modus (10)
	Hoch, 12 Runter	HOCH-Modus (11) - RUNTER-Modus (12)
	Hoch, 12 Ink./Dekr.	HOCH-Modus (11) mit Umsicherung Zahnrichtung (12)
	Hoch, 12 Akt./Sperrre	HOCH-Modus (11) mit Zahnsperrre (12)
	Hoch, 12 Akt./Halfen	HOCH-Modus (11) mit Einheiten Anlage (12)
	Runter, 12 Akt./Sperrre	RUNTER-Modus (11) mit Zahnsperrre (10)
	Runter, 12 Akt./Halfen	RUNTER-Modus (11) mit Einheiten Anlage (12)
	Ausgang Zähler 2/1	HOCH Zähler bei stieg. Finanke Zählerausgang (12)

ZAHLERANZEIGE KONFIGURATION
	P-16 Zähler 1	Zähler 1 Auswahl der Anzeige
	P-34 Zähler 2	Zähler 2 Auswahl der Anzeige
	Deaktiviert	Zählerwert wird nicht angezeigt	Standard C2
	Angezeigt	Zählerwert wird angezeigt	Standard C1
	P-17 Dezimalpunkth Zähler 1	Zähler 1 Anzeigeformat
	P-35 Dezimalpunkth Zähler 2	Zähler 2 Anzeigeformat
	0	Keine Anzeige eines Dezimalpunktes	Standard
	0.0	1 Dezimalstellen nach dem Komma wird angezeigt
	0.00	2 Dezimalstellen nach dem Komma werden angezeigt
	0.000	3 Dezimalstellen nach dem Komma werden angezeigt
	P-18 Zähler 1 Eingangsimpulse	Zähler 1 Eingangsimpulse (1 bis 9999)	Standard 1
	P-36 Zähler 2 Eingangsimpulse	Zähler 2 Eingangsimpulse (1 bis 9999)	Standard 1
	P-19 Zähler 1 angezeigte Impulse	Zähler 1 angezeigte Impulse (1 bis 9999)	Standard 1
	P-37 Zähler 2 angezeigte Impulse	Zähler 2 angezeigte Impulse (1 bis 9999)	Standard 1
SCHALTIPUNKT KONFIGURATION
	P-20 Anzeige Satz 1	Zähler 1 Auswahl der Anzeigemöglichkeiten
	P-38 Anzeige Satz 2	Zähler 2 Auswahl der Anzeigemöglichkeiten
	Deaktiviert	Schaltpunktwert wird nicht angezeigt	Standard C2
	Anbarbar	Schaltpunktwert wird angezeigt und ist änderbar	Standard C1
	P-21 Untere Grenze Set 1	Set 1 Minimaler Wert (0 bis 9999)	Standard 0
	P-39 Untere Grenze Set 2	Set 2 minimaler Wert (0 bis 9999)	Standard 0
	P-22 Obere Grenze Set 1	Set 1 maximaler Wert (0 bis 9999)	Standard 999
	P-40 Obere Grenze Set 2	Set 2 maximaler Wert (0 bis 9999)	Standard 999
AUTOMATISCHER STARTWERT KONFIGURATION
	P-23 Automat. Startwert Zähler 1	Zähler 1 automatischer Startwert
	P-41 Automat. Startwert Zähler 2	Zähler 2 automatischer Startwert
	Deaktiviert	Autom. Einstellen Startwert deaktiviert	Standard
	Zähler = Set 1	Startwert wenn Zähler = Set†
	Zähler = Set 2	Startwert wenn Zähler = Set†
	Zähler = Set 1+Schalldauer 1	Startwert wenn = Set† + Schalldauer 1*
	Zähler = Set 2+Schalldauer 2	Startwert wenn = Set† + Schalldauer 2*
	Zähler = Angezeigte Impulse	Startwert = Angezeigte Impulse
ZAHLER STARTWERT KONFIGURATION
	P-24 Startwert Zähler 1	Zähler 1 Startwert	Standard 0
	P-42 Startwert Zähler 2	Zähler 2 Startwert	Standard 0
ZAHLER AUSGANGSMODUS KONFIGURATION
	P-25 Zähler 1 Ausgangsmodus	Zähler 1 Ausgangsmodus
	P-43 Zähler 2 Ausgangsmodus	Zähler 2 Ausgangsmodus
	Zähler = Sollwert (Sel)	Aktiv, wenn Zähler = Sollwert (Set)
	Zähler = Set 1+Schalldauer (Zelt)	Aktiv für "Schalldauer" Zeit, wenn Zähler - Set
	Zähler = Set 2+Schalldauer (Impulse)	Aktiv für "Schalldauer" Imp, wenn Zähler - Set
	Zähler = Set†Set2	Aktiv, wenn Zähler = Set†Set2
SCHALTAUER KONFIGURATION
	P-26 Ausgang 1 Dauer	Zähler 1 Dauer des Ausgangs	Standard 10
	P-44 Ausgang 2 Dauer	Zähler 2 Dauer des Ausgangs	Standard 10
	Ausgangsdauer. Benutzereingabe	Wert veränderbar durch den Anwender	Standard
	Gen. Ausgang	Gehallener Ausgang, rickstelbar d. Starwert
	Min. Ausgangsdauer	Schalldauer minimaler Wert
	Max. Ausgangsdauer	Schalldauer maximaler Wert
KONFIGURATION ANZEIGE ZÄHLERFREQUENZ
	P-27 Anzeige Frequenz Zähler 1	Zähler 1 Frequenzanzeige
	P-45 Anzeige Frequenz Zähler 2	Zähler 2 Frequenzanzeige
	Deaktiviert	Zählerfrequenz wird nicht angezeigt	Standard
	Angezeigt	Zählerfrequenz wird angezeigt
	P-28 Dezimalpunkth Frequenz Zähler 1	Zähler 1 Frequenzformat
	P-46 Dezimalpunkth Frequenz Zähler 2	Zähler 2 Frequenzformat
	0	Keine Anzeige eines Dezimalpunktes	Standard
	0.0	1 Dezimalteile nach dem Komma wird angezeigt
	0.00	2 Dezimalsteilen nach dem Komma werden angezeigt
	0.000	3 Dezimalteilen nach dem Komma werden angezeigt
	P-29 Zähler 1 Eingangsfrequenz	Zähler 1 Eingangsfreq. (1...9999 Hz)	Standard 1
	P-47 Zähler 2 Eingangsfrequenz	Zähler 2 Eingangsfreq. (1...9999 Hz)	Standard 1
	P-30 Zähler 1 angezeigte Frequenz	Zähler 1 angezeigte Frequenz	Standard 1
	P-48 Zähler 2 Eingangsfrequenz	Zähler 2 angezeigte Frequenz	Standard 1
	P-31 Ausgang Q1 Einstellung	Einstellung von Ausgang Q1
	P-32 Ausgang Q2 Einstellung	Einstellung von Ausgang Q2
	Deaktiviert	Ausgang deaktiviert	Standard C2
	Ausgang Zähler 1 Schlesser	Ausgang Zähler 1 Schlesser	Standard C1
	Ausgang Zähler 1 Öffner	Ausgang Zähler 1 Öffner
	Ausgang Zähler 2 Schlesser	Ausgang Zähler 2 Schlesser
	Ausgang Zähler 2 Öffner	Ausgang Zähler 2 Öffner
        direction TB
        A["Configuration Block"] --> B["Configuration Components"]
        B --> C["Output Module"]
    end

    subgraph Output Modules
        D["Configuration Block"] --> E["Configuration Components"]
        E --> F["Output Module"]
    end

    subgraph Data Tables
        G["Logit Level: High, Low"] --> H["Engangs Signal NPN PNP TL"]
        H --> I["High < 4.7 V < 6.7 V (1, 2) > 2.5 V"]
        I --> J["Low > 5.7 V < 4.7 V (1, 2) < 10.2 V (3) < 2.0 V"]

    subgraph Data Table
        K["Configuration Block"] --> L["Configuration Components"]
        L --> M["Configuration Components"]
        M --> N["Output Module"]

    subgraph Data Table
        O["Configuration Block"] --> P["Configuration Components"]
        P --> Q["Configuration Components"]
        Q --> R["Output Module"]

    subgraph Data Table
        S["Configuration Block"] --> T["Configuration Components"]
        T --> U["Configuration Components"]
        U --> V["Output Module"]

    end

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#fcc,stroke:#333
    style H fill:#ffc,stroke:#333
    style I fill:#cfc,stroke:#333
    style J fill:#cfc,stroke:#333
    style K fill:#fcc,stroke:#333
    style L fill:#ffc,stroke:#333
    style M fill:#cfc,stroke:#333
    style N fill:#cfc,stroke:#333
    style O fill:#fcc,stroke:#333
    style P fill:#fcc,stroke:#333
    style Q fill:#cfc,stroke:#333
    style R fill:#cfc,stroke:#333
    style S fill:#fcc,stroke:#333
    style T fill:#cfc,stroke:#333
    style U fill:#cfc,stroke:#333
    style V fill:#cfc,stroke:#333
    style W fill:#fcc,stroke:#333
    style X fill:#fcc,stroke:#333
    style Y fill:#fcc,stroke:#333
    style Z fill:#fcc,stroke:#333
    style AA fill:#fcc,stroke:#333
    style AB fill:#fcc,stroke:#333
    style AC fill:#fcc,stroke:#333
    style AD fill:#fcc,stroke:#333
    style AE fill:#fcc,stroke:#333
    style AF fill:#fcc,stroke:#333
    style AG fill:#fcc,stroke:#333
    style AH fill:#fcc,stroke:#333
    style AI fill:#fcc,stroke:#333
    style AJ fill:#fcc,stroke:#333
    style AK fill:#fcc,stroke:#333
    style AL fill:#fcc,stroke:#333
    style AM fill:#fcc,stroke:#333
    style AN fill:#fcc,stroke:#333
