Produkttyp	Zeitschaltuhr / Zeitrelais
Modell	TI484801
Marke	Wachendorff
Abmessungen (B×H×T)	48 mm × 106 mm × ca. 60 mm
Gewicht	ca. 100 g
Versorgungsspannung	24–230 VAC/VDC ±15 %, 50/60 Hz
Leistungsaufnahme	2 W
Betriebstemperatur	0 °C bis 40 °C
Luftfeuchtigkeit	35 % rF bis 95 % rF
Schutzart Front	IP65 (mit Dichtung)
Schutzart Gehäuse	IP30
Schutzart Klemmen	IP20
Gehäusematerial	PC/ABS, selbstverlöschend (UL94 V-0)
Digitaleingänge	3× PNP/NPN (max. 28 VDC für PNP)
Ausgänge	2 Relais, 8 A ohmsche Last
Sensorversorgung	24 VDC, max. 30 mA (bei 24 VAC), 40 mA (bei 24 VDC), 60 mA (bei 110–230 V)
Backup-Batterie	ca. 60 Tage Lebensdauer
Betriebsarten	Timer EIN, Timer AUS, Pause, Oszillator, PWM
Potentiometer-Eingang	0–5 kΩ oder 0–10 kΩ, 1000 Schritte
Programmiermodul (optional)	Zum Speichern/Übertragen von Parametern
Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden.
Sicherheitshinweis	Nur von qualifiziertem Personal gemäß technischen Daten und Sicherheitsvorschriften installieren und betreiben.

Häufig gestellte Fragen - TI484801 Wachendorff

Wie schließe ich ein externes Potentiometer an?

Verwenden Sie ein Potentiometer mit einem Bereich von 0 bis 5 kOhm (oder 0 bis 10 kOhm). Verbinden Sie den Schleifer mit Klemme 13. Die Parameter 'Obere Grenze' und 'Untere Grenze' müssen einen maximalen Unterschied von 1000 Einheiten haben.

Welche Betriebsarten hat der TI484801?

Der Timer verfügt über 5 Betriebsarten: Timer-EIN, Timer-AUS, Pause, Oszillator und PWM (Leistungsproportionierung).

Wie lade ich die Werkseinstellungen?

Halten Sie die Taste für 3 Sekunden gedrückt, bis in Zeile 1 'SEt' und in Zeile 2 die erste Ziffer angezeigt wird. Ändern Sie dann die Ziffern mit den Pfeiltasten und bestätigen Sie mit der Taste.

Kann ich Parameter auf andere Geräte übertragen?

Ja, mit dem optionalen Programmiermodul können Sie Parameter auslesen und in andere Geräte überspielen. Achten Sie darauf, zuerst einen Lesevorgang durchzuführen.

Was bedeutet die LED-Anzeige beim Programmiermodul?

Beim Speichern der Parameter leuchtet die LED rot. Nach erfolgreicher Übertragung erlischt die LED und das Modul kann entnommen werden.

Wie kalibriere ich die Potentiometerskala?

Gehen Sie in die Parameterliste und wählen Sie den Kalibriermodus. Stellen Sie das Potentiometer auf den kleinsten Wert und drücken Sie die Taste, dann auf den größten Wert und drücken Sie erneut. Das Gerät verlässt automatisch die Kalibrierung.

Welche Schutzart hat das Gerät?

Frontseite: IP65 (mit Dichtung), Gehäuse: IP30, Anschlussklemmen: IP20.

Wie schließe ich die digitalen Eingänge an?

Die 3 Eingänge sind für PNP- oder NPN-Signale ausgelegt (max. 28 VDC für PNP). Die Beschaltung entnehmen Sie bitte dem Anschlussplan in der Bedienungsanleitung.

Welche Spannungsversorgung wird benötigt?

Das Gerät arbeitet mit einer Versorgungsspannung von 24 bis 230 VAC/VDC ±15 % bei 50/60 Hz und einer Leistungsaufnahme von maximal 2 W.

Wie wird das Gerät gereinigt?

Reinigen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Flüssigkeiten.

BEDIENUNGSANLEITUNG TI484801 Wachendorff

Wachendorff Prozesstechnik GmbH & Co. KG www.wp-direkt.de
SS@wache Version 2.0

ABMESSUNGEN UND INSTALLATION

ÄNDERN DES SCHALTPUNKTES

TECHNISCHE DATEN
Umgebungs- Betriebstemperatur: 0 °C bis 40 °C,
bedingungen Luftfeuchtigkeit: 35 %rF bis 95 %rF
Schutzart Frontseite: IP65 (mit Dichtung)
Gehäuse: IP30, Anschlussklemmen: IP20
Gehäusematerial PC ABS UL94V0 selbstlöschend
Digitale Eingänge 3x PNP/NPN (max. 28 VDC für PNP-Eingang), I3 konfigurierbar als Analogeingang für Potentiomete
Ausgänge 2 Relais mit 8 A resistive Last
Sensorvers. 24VDC 30 mA (bei 24 VAC Versorg.), 40 mA (bei 24 VDC Versorg.), 60 mA (bei 110 bis 230 VAC Versorg.)
Back-UP Akku, ca. 60 Tage Lebensd.
Versorgung 24 bis 230VAC/VDC +/-15% 50/60Hz / 2W

EINLEITUNG

Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses einzusetzen und gratulieren Ihnen zu diesem Entschluss.

Der Tl484801 besitzt 5 verschiedene Betriebsarten: Timer-AN, Timer-AUS, Pause-Betrieb, Oszillator und PWM (zeitproportionaler Ausgang), wobei die Ein- und Ausschaltzeiten unabhängig voneinander eingestellt werden können. Über drei Funktionseingänge (NPN/PNP/Kontakt) können externe Steuersignale wie Start, Stop oder Rückstellung eingespeist und programmiert werden. Ein

Funktionseilgang kann ebenso über ein Potentiometer zur Vorgabe der Zeiteinstellung beschaltet werden. 5 unterschiedliche Zeitbereiche sowie die Zählrichtung sind frei wählbar.

Zusätzlich gibt es eine wählbare Zählrichtung

Zur Gewährleistung eines sicheren Betriebes darf das Gerät nur nach den Angaben in der Betriebsanleitung betrieben werden. Bei der Verwendung sind zusätzlich die für den jeweiligen Anwendungsfall erforderlichen Rechts- und Sicherheitsvorschriften zu beachten. Sinngemäß gilt dies auch bei Verwendung von Zubehör.

Der Wachendorff Timer TI484801 darf nur von qualifiziertem Personal, ausschließlich entsprechend der technischen Daten verwendet werden. Jede Person, die mit der Inbetriebnahme oder Bedienung dieses Gerätes beauftragt ist, muss die Betriebsanleitung und insbesondere die Sicherheitshinweise gelesen und verstanden haben!

Eine Haftung ist für Sach- und Rechtsmängel dieser Dokumentation, insbesondere für deren Richtigkeit, Fehlerfreiheit, Freiheit von Schutz- und Urheberrechten Dritte Vollständigkeit und/oder Verwendbarkeit außer bei Vorsatz oder Arglist ausgeschlossen.

VERDRAHTUNG

POTENTIOMETER 0 bis 5/10 kOhm
Genauigkeit 1.000 Schritte

Potentiometer:

Zum Ändern der Sollwerte über ein externes Potentiometer gehen Sie wie folgt vor 1. Vorwenden Sie ein Potentiometer mit einem Bereich 0 bis 5/10kOhm

1- Verwenden Sie ein Potentiometer mit einem Bereich 0 bis 5/10Kohm 2- Verbinden Sie den Schleifer mit Klemme I3; ein falscher Anschluss kann

das Potentiometer beschädigen und den Timer evtl. sperren.

3-Die Eingangsauflosung betragt max. 1.000 Schritte, dementsprechend haben die Parameter "Obere Grenze" und "Untere Grenze" einen maximalen Unterschied von 1.000 Einheiten.

(z.B.: LoS1 auf 50,0 und uPS1 auf 150,0 zum Ändern des Zeitwertes bezogen auf Set1 zwischen 50 und 150 Sekunden in Zehntel Schritten). Größere Unterschiede führen zu einer instabilen Anzeige der niedrigwertigsten Ziffer.

4- Zum Kalibrieren der Potentiometerskala gehen Sie in die Parameterliste und wählen:

Hin.3 als Pot; Fin.3 als Set1 oder Set2; P.tAr als Aktivieren

Verlassen Sie die Parameterliste und stellen das Potentiometer auf den kleinsten Wert und drücken die □-Taste, danach stellen Sie das Potentiometer auf den größten Wert ein und drücken die □-Taste: Das Gerät verlässt automatisch die Kalibrierprozedur.

Anmerkung: Ein Ausschalten des Geräts unterbricht die Kalibrierung.

PROGRAMMIERMODUL (optional)

Parameter und Schaltpunkte können mit Hilfe des Programmiermoduls ausgeleser und in weitere Geräte überspielt werden. Achtung: Führen Sie zuerst ein Update des Programmiermoduls durch.

Zwei unterschiedliche Möglichkeiten

Wenn der Timer an Spannung angeschlossen ist:

Installieren Sie das Speichermodul, wenn der Timer

Aus ist.

Bei Aktivierung zeigt Zeile 1 NENO und Zeile 2

zeigt ---- (Nur wenn korrekte v Speicherkarte gespeichert sind).

Nach dem Drücken der Taste □ zeigt Zeile 2 LoRd

Zur Bestätigung drücken Sie die Taste

Der Timer speichert die neuen Werte und startet erneut.

Wenn der Timer NICHT an Spannung angeschlossen ist:

Die Speicherkarte besitzt eine interne Batterie, welche für

ca. 1.000 Übertragungen ohne Spannung ausreicht. Ein-

stecken der Karte in die Pins und dann den Programmiertaster drucken

Beim Schreiben der Parameter leuchtet die LED rot. Nachdem die Daten geladen sind, wechselt die LED von rot auf grün. Der Vorgang kann wiederholt werden

1. UPDATE SPEICHER PROGRAMMIERMODUL

^3 Zur Aktualisierung von Parametern wird nach der ersten beschriebenen Vorge-

hensweise verfahren. Zeile 2 bleibt auf ----(so werden die Parameter nicht in de

Timer geladen)

Ändern Sie in der Konfiguration zumindest einen Parameter. Beenden Sie die Konfiguration. Die Änderungen sind automatisch gespeichert.

WERKSEINSTELLUNGEN LADEN

Dieses Verfahren ermöglicht die Wiederherstellung der Werkseinstellung

LADEN DER WERKSEINSTELLUNG

BETÄTIGEN		ANZEIGE	FUNKTION
1	für 3 Sek.	Zeile 1 zeigt 4400 und die erste Ziffer blinkt,Zeile 2 zeigt 6955
2	oder	Ändern der blinkenden Ziffer,Taste drücken für die nächste Ziffer	Eingabe Passwort
3	bestätigen	Das Gerät lädt die Standardeinstellungen(Werkseinstellung)	Gerät schaltet sichautomatisch aus undwieder ein.

MODIFIZIERUNG DER PARAMETER

	BETÄTIGEN	ANZEIGE	FUNKTION
1	für 3 Sek.	Zeile 1 zeigt A410 und die erste Ziffer blinkt, Zeile 2 zeigt B555
2	oder	Ändern der blinkenden Ziffer,drücken für die nächste Ziffer	Eingabe Passwort
3	bestätigen	Anzeige zeigt den Parameter der Konfigurationstabelle	-
4	oder	Blättem der Parameter
5	+ oder	Erhöhen oder Verringern des Anzigewertes über Drücken von und einer der Pfeil-tasten zur gleichen Zeit.	Eingabe von neuen Werten, die beim Loslassen und Fasten gespeichert werden
6	+	Ende der Konfiguration, das Gerät verlässt den Programmiermodus.

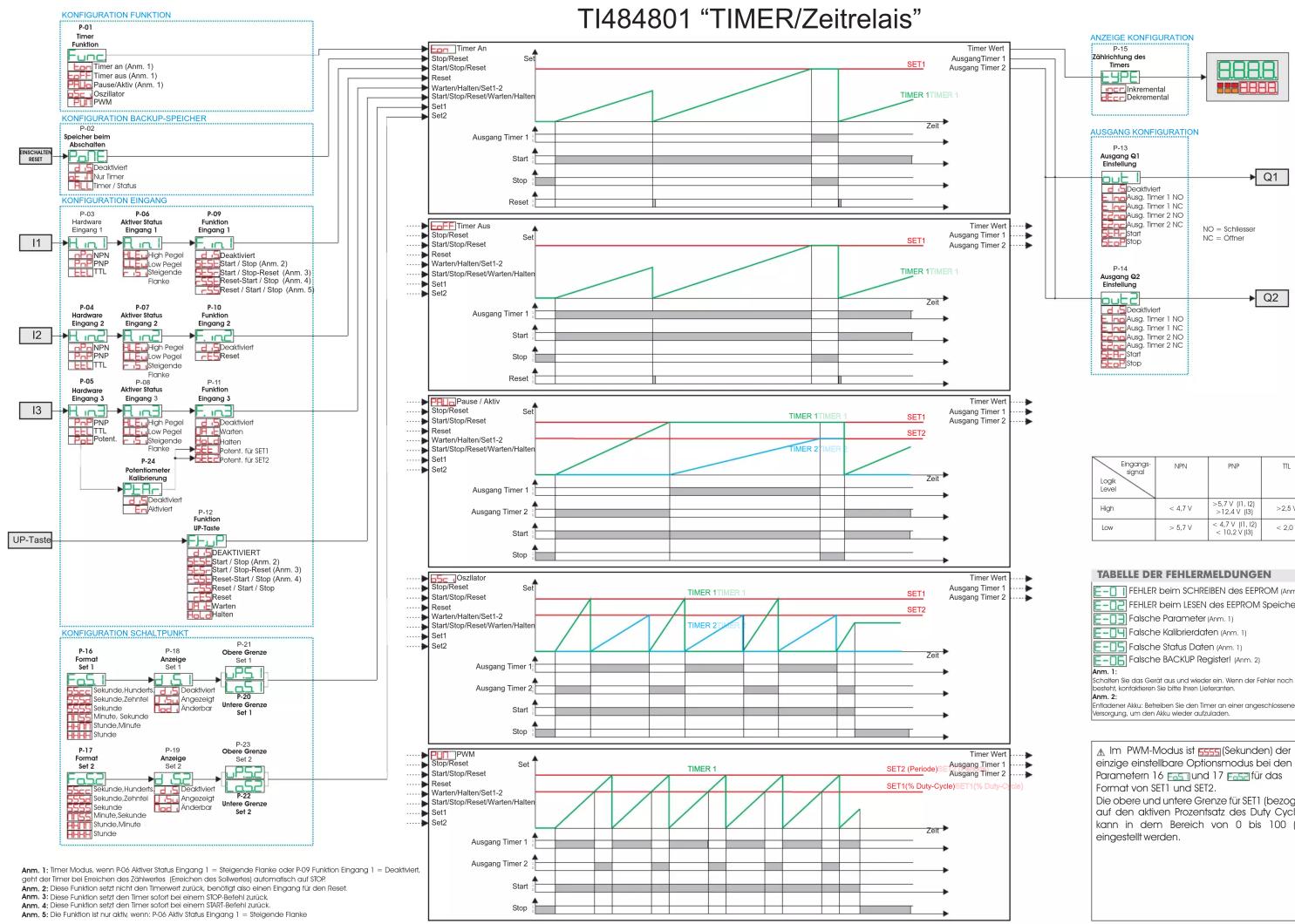

PARAMETERLISTE

FUNKTION KONFIGURATION
	P-01 Timer Funktion	Timer Betriebsarten
	Timer An	Aktivieren Ausgang nach Abslauf der Zeit	Standard
	Timer Aus	Dreakrivieren Ausgang nach Abslauf der Zeit
	Pause/Betrieb	T1 und T2 stärten in einer Sequenz
	Ozzillator	T1 und T2 stärten in einer Sequenz und göktrich
	PWM	Aktivieren Ausgang als Prazestellt einer fassen Zelbass
KONFIGURATION BACKUP-SPEICHER
	P-02 Speicher beim Ausschalten	Speicher nach Ausschalten
	Deaktiviert	Deaktiviert	Standard
	Nur Timer	Speichert nur den Wert des Timers
	Timer / Status	Speichert Wert des Timers und 1/ART/STOP Status
KONFIGURATION EINGANG
	P-03 Hardware Eingang 1	Konfiguration Eingang 1
	NPN	NPN
	PNP	PNP	Standard
	TTL	TTL
	P-04 Hardware Eingang 2	Konfiguration Eingang 2
	NPN	NPN
	PNP	PNP	Standard
	TTL	TTL

	P-05 Hardware Eingang 3	Konfiguration Eingang 3
	PNP	PNP	Standard
	TTL	TTL
	Potent.	Pollendometer
	P-06 Aktiv Status Eingang1	Aktivären Eingang 1
	High Level	High Level
	Low Level	Low Level
	Sleigende Flanke	Sleigende Flanke	Standard
	P-07 Aktiv Status Eingang 2	Aktivären Eingang 2
	High Level	High Level
	Low Level	Low Level
	Sleigende Flanke	Sleigende Flanke	Standard
	P-08 Aktiv Status Eingang 3	Aktivären Eingang 2
	High Level	High Level
	Low Level	Low Level
	Sleigende Flanke	Sleigende Flanke	Standard
	P-09 Funktion Eingang 1	Funktion von Eingang 1
	Deaktiviert	Deaktiviert
	Start / Stop	Start / Stop	Standard
	Start / Stop-Reset	Start / Stop-Reset
	Reset/Start / Stop	Reset/Start / Stop
	Reset / Start / Stop	Reset / Start / Stop
	P-10 Funktion Eingang 2	Funktion von Eingang 2
	Deaktiviert	Deaktiviert
	Reset	Reset	Standard
	P-11 Funktion Eingang 3	Funktion von Eingang 3
	Deaktiviert	Deaktiviert
	Warten	Warten (Zählen anheilen)
	Hallen	Hallen (Halt der Anpasswert, oder der Tier zählt mehr)	Standard
	Potent. für SET1	Andem von SET1 über das Potentiometer
	Potent. für SET2	Andem von SET2 über das Potentiometer
	P-12 Funktionstaste UP	Funktion der 1 - Taste
	Deaktiviert		Standard
	Start / Stop
	Start / Stop-Reset
	Reset/Start / Stop
	Reset / Start / Stop
	Reset
	Warten
	Hallen
KONFIGURATION AUSGANG
	P-13 Ausgang Q1 Einstellung	Einstellung von Ausgang Q1
	Deaktiviert	Deaktiviert
	Ausgang Timer 1 Schliesser	Ausgang Timer 1 Schliesser	Standard
	Ausgang Timer 2 Öffner	Ausgang Timer 2 Öffner
	Ausgang Timer 2 Schliesser	Ausgang Timer 2 Schliesser
	Ausgang Timer 2 Öffner	Ausgang Timer 2 Öffner
	Start	Start
	Stop	Stop
	P-14 Ausgang Q2 Einstellung	Einstellung von Ausgang Q2
	Deaktiviert	Deaktiviert	Standard
	Ausgang Timer 1 Schliesser	Ausgang Timer 1 Schliesser
	Ausgang Timer 1 Öffner	Ausgang Timer 1 Öffner
	Ausgang Timer 2 Schliesser	Ausgang Timer 2 Schliesser
	Ausgang Timer 2 Öffner	Ausgang Timer 2 Öffner
	Start	Start
	Stop	Stop
KONFIGURATION ANZEIGE
	P-15 Timertyp	Zähmodus
	Hochzählen	Hohzählen	Standard
	Herunterzählen	Herunterzählen
SCHALTPLUNKI KONFIGURATION
	P-16 Format Set 1	Zähformat
	P-17 Format Set 2	Zähformat
	Hundertfel Sekunde	Sekunden, Hundertfel
	Zehnte sekunde	Sekunden, Zehnlei	Standard
	Sekunde	Sekunden
	Minute: Sekunde	Mirüden, Sekunden
	Stunde Minute	Stunde, Mindein
	Stunde	Stunde
	P-18 Anzeige Set 1	Visualisierung von Set 1
	Deaktiviert	Deaktiviert
	Angezeigt	Angezeigt
	Anderbar	Angezeigt und änderbar	Standard
	P-19 Anzeige Set 2	Visualisierung von Set 2
	Deaktiviert	Deaktiviert	Standard
	Angezeigt	Angezeigt
	Anderbar	Angezeigt und änderbar
	P-20 Untere Grenze Set 1	Untere Grenze Set 1	0.0
	P-21 Obere Grenze Set 1	Obere Grenze Set 1	99.9
	P-22 Untere Grenze Set 2	Unterre Grenze Set 2	0.0
	P-23 Obere Grenze Set 2	Obere Grenze Set 2	99.9
	P-24 Potent. Kalibrierung	Kalibrierung des Potentiometres
	Deaktiviert	Deaktiviert	Standard
	Aktiviert	Aktiviert

Eingangs-signalLogikLevel	NPN	PNP	TTL
High	< 4,7 V	>5,7 V (11,12) >12,4 V (13)	>2,5 V
Low	>5,7 V	< 4,7 V (11,12) < 10,2 V (13)	< 2,0 V

TABELLE DER FEHLERMELDUNGEN
E-01	FEHLER beim SCHREIBEN des EEPROM (Annm. 1.)
E-02	FEHLER beim LESEN des EEPROM Speichers
E-03	Falsche Parameter (Annm. 1.)
E-04	Falsche Kalibvrieidaten (Annm. 1.)
E-05	Falsche Status Daten (Annm. 1.)
E-06	Falsche BACKUP Register! (Annm. 2)
Annm. 1: Schatten Sie das Gerät aus und wieder ein. Wenn der Fehler noch bestehen, kontakieren Sie bitte Ihnen Lieferanten. Annm. 2: Entflüssener Akku: Betreiben Sie den Timer an einer angeschlossenen Versorgung, um den Akku wieder aufzuladen.

⚠ Im PWM-Modus ist 5555 (Sekunden) der einzige einstellbare Optionsmodus bei den Parametern 16 55 und 17 55 für das Format von SET1 und SET2. Die obere und untere Grenze für SET1 (bezogen auf den aktiven Prozentsatz des Duty Cycles) kann in dem Bereich von 0 bis 100 (%) eingestellt werden.
