Produkttyp	Netzqualitätsanalysator
Marke	Janitza
Modell	AKM 806
Abmessungen (ca.)	200 x 150 x 50 mm
Gewicht (ca.)	0.5 kg
Stromversorgung	100-240V AC, 50/60 Hz
Messfunktionen	Spannung, Strom, Leistung, Oberschwingungen, Netzqualitätsereignisse
Kommunikationsschnittstellen	Ethernet, USB, RS-485 (optional)
Display	Grafisches LCD, 320x240 Pixel
Datenaufzeichnung	Interner Speicher, konfigurierbares Aufzeichnungsintervall
Genauigkeitsklasse	0,5% für Spannung und Strom
Normenkonformität	IEC 61000-4-30 Klasse A
Betriebstemperatur	-10°C bis +55°C
Luftfeuchtigkeit	5% bis 95% nicht kondensierend
Wartung	Mit trockenem Tuch reinigen; keine Flüssigkeiten verwenden
Sicherheitshinweise	Lokale Elektrovorschriften beachten; vor Wartung stromlos schalten
Ersatzteile und Reparierbarkeit	Für Ersatzteile oder Reparaturen wenden Sie sich an den Janitza Kundendienst
Handbuch	Kostenloses PDF-Handbuch zum Download verfügbar

Häufig gestellte Fragen - AKM 806 Janitza

Wie setze ich den AKM 806 auf Werkseinstellungen zurück?

Gehen Sie zu Setup > Reset und wählen Sie 'Factory Reset'. Bestätigen Sie mit OK. Das Gerät startet mit den Werkseinstellungen neu.

Wie kann ich den AKM 806 mit meinem Netzwerk verbinden?

Verwenden Sie ein Ethernet-Kabel, um das Gerät mit Ihrem Router zu verbinden. Greifen Sie dann über die auf dem Display angezeigte IP-Adresse auf die Weboberfläche zu.

Was bedeutet der Fehlercode E01?

Fehler E01 weist auf einen Spannungseingabefehler hin. Überprüfen Sie, ob die Spannungsmessleitungen richtig angeschlossen sind und innerhalb des Bereichs liegen.

Wie aktualisiere ich die Firmware des AKM 806?

Laden Sie die neueste Firmware von der Janitza-Website herunter. Laden Sie sie über die Weboberfläche unter Firmware-Update hoch. Schalten Sie das Gerät während des Updates nicht aus.

Kann ich den AKM 806 für Dreiphasenmessungen verwenden?

Ja, der AKM 806 unterstützt Einphasen- und Dreiphasenmessungen bis 690V Phasenspannung.

Wie richte ich die Datenaufzeichnung ein?

Wählen Sie im Aufzeichnungsmenü die zu protokollierenden Parameter, stellen Sie das Intervall ein (z.B. 1 Minute) und starten Sie die Aufzeichnung. Die Daten werden intern gespeichert.

Was ist der maximale Strom, der gemessen werden kann?

Der AKM 806 kann direkt bis zu 5A messen. Für höhere Ströme verwenden Sie externe Stromwandler mit geeignetem Übersetzungsverhältnis.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse zu reinigen. Verwenden Sie keine Lösungsmittel oder Wasser. Vermeiden Sie, Feuchtigkeit in die Öffnungen gelangen zu lassen.

Ist der AKM 806 mit der Janitza-Software kompatibel?

Ja, er ist vollständig kompatibel mit der Janitza GridVis- und ProVis-Software zur Konfiguration und Datenanalyse.

Wie interpretiere ich die Oberschwingungsmessungen?

Das Gerät zeigt einzelne Oberschwingungen bis zur 50. Ordnung an. Der Oberschwingungsgehalt wird als Prozentsatz der Grundschwingung und als absolute Werte angezeigt.

BEDIENUNGSANLEITUNG AKM 806 Janitza

E-Mail: [e-mail]

www.janitza.de

Stromschienen-Abgangskasten für das Stromschienensystem BD2

Busbar tap-off unit

Ergänzendes Benutzerhandbuch

Inhaltsverzeichnis / Table of contents

• DE

„INHALTSVERZEICHNIS“ auf S. 4
„Hinweise zum Produkt und Benutzerhandbuch“ auf S. 6
„Sicherheit“ auf S. 8
„Produktbeschreibung“ auf S. 14
„Montage“ auf S. 28
„Installation“ auf S. 36
„Technische Daten“ auf S. 38
„Service und Wartung“ auf S. 41

• EN

• „TABLE OF CONTENTS“ on page 46
• „Information on the product and the user manual“ on page 48
  „Safety“ on page 50
• „Product description“ on page 56
  „Mounting“ on page 70
  „Installation“ on page 78
  „Technical data“ on page 80
• „Service and maintenance“ on page 83

Stromschienen-Abgangskasten für das Stromschienensystem BD2

• AKM 806
• AKM 96RME
• AKM 96RMPN
• AKM 96PA
• AKM 96PAMID
• AKM 96PQL
• AKM 103

Ergänzendes Benutzerhandbuch

Dok.-Nr.: 2.551.030.0.j

Stand: 04/2021

Die deutsche Version ist die Originalausführung der Dokumentation.

Dieses Dokument verwendet die nach der Grammatik männliche Form im geschlechtsneutralen Sinne! Es spricht immer Frauen, Männer und Diverse an. Um Texte leichter lesbar zu halten wird auf Unterscheidungen verzichtet. Wir bitten um Verständnis für diese Vereinfachungen.

Technische Änderungen vorbehalten

Die Inhalte unserer Dokumentation wurden mit größter Sorgfalt zusammengestellt und entsprechen unserem derzeitigen Informationsstand. Dennoch weisen wir darauf hin, dass die Aktualisierung dieses Dokuments nicht immer zeitgleich mit der technischen Weiterentwicklung unserer Produkte durchgeführt werden kann. Informationen und Spezifikationen können jederzeit geändert werden.

Bitte informieren Sie sich über die aktuelle Version unter www.janitza.de.

INHALTSVERZEICHNIS

1. Hinweise zum Produkt und Benutzerhandbuch 6

1.1 Haftungsausschluss 6
1.2 Urheberrechtsvermerk 6
1.3 Technische Änderungen 6
1. 4 Über dieses Benutzerhandbuch 6
1.5 Defekte Produkte/Entsorgung 7

2. Sicherheit 8

2.1 Darstellung der Warn- und Sicherheitshinweise 8
2.2 Gefahrenstufen 8
2.3 Produktsicherheit 9
2.4 Gefahren im Umgang mit dem Produkt 9
2.5 Elektrotechnisch qualifiziertes Personal 10
2.6 Gewährleistung bei Schäden 10
2.7 Vom Stromschienen-Abgangskasten ausgehende Gefahren 10
2.8 Sicherheitshinweise zum Umgang mit Stromwandlern und Messgeräten mit Differenzstrommessung 11
2.9 Umgang mit Batterien/Akkumulatoren 12

3. Produktbeschreibung

3.1 Produktbeschreibung und Einsatzbereiche 14
3.2 Eingangskontrolle 15
3.3 Bestimmungsgemäße Verwendung 15
3.4 Leistungsmerkmale 16
3.5 EU-Konformitätserklärung 16
3.6 Normen und Standards 16
3.7 Typen, Varianten und Optionen 17

1. 1. 1 AKM 806 - Stromschienen-Abgangskasten mit Messgerät UMG 806 17
2. 1. 2 AKM 96RME - Stromschienen-Abgangskasten mit Messgerät UMG 96RM-E 17
3. 1. 3 AKM 96RMPN - Stromschienen-Abgangskasten mit Messgerät UMG 96RM-PN 18
4. 1. 4 AKM 96PA - Stromschienen-Abgangskasten mit Messgerät UMG 96-PA....18
5. 1. 5 AKM 96PAMID - Stromschienen-Abgangskasten mit Messgerät UMG 96-PA ^MID .....19
6. 1. 6 AKM 96PQL - Stromschienen-Abgangskasten mit Messgerät UMG 96-PQ-L 19
7. 1. 7 AKM 103 - Stromschienen-Abgangskasten mit Messgerät UMG 103-CBM 20

3.8 Lieferumfang

3.9 Funktionen 21

1. 1. 1 Energiemessung 21
2. 1. 2 Messgeräte-Absicherung .21
3. 1. 3 Strommessung 21
4. 1. 4 Differenzstrommessung (RCM) 21
5. 1. 5 Temperaturmessung .21
6. 1. 6 Leistungseingang, Deckeltrenner und Berührschutz 21
7. 1. 7 Leistungsausgang 21

3. 10 Kommunikation .22

1. 1. 1 Ethernet-Schnittstelle (Standard, Ausnahme AKM 103) 22
2. 1. 2 RS485-Schnittstelle (Standard) 22
3. 1. 3 Digitaleingang (Option) 22

3. 11 Geräteansichten

1. 1. 1 Ansicht - Front und Unterseite 22

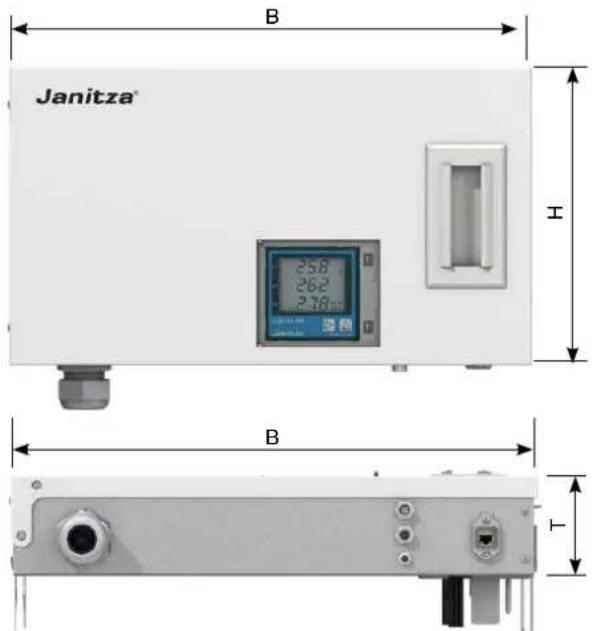

      3.11.2 Maße 22

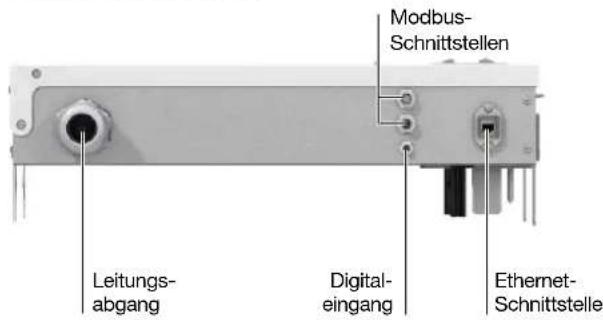

2. 1. 3 Schnittstellen 22

3. 12 Schlüsselsystem für Typenbezeichnung

4. 13 Kennzeichnung des Geräts (Typenschild)

5. 14 Installations- und Bestückungsoptionen - schematische Darstellungen

4. Montage

1. 1 Stromschienen-Abgangskasten -System BD2 - 125 A, mit Deckeltrenner 28
   4.2 Stromschienen-Abgangskasten -System BD2 - 250/400/530 A, ohne Deckeltrenner 31

5. Installation

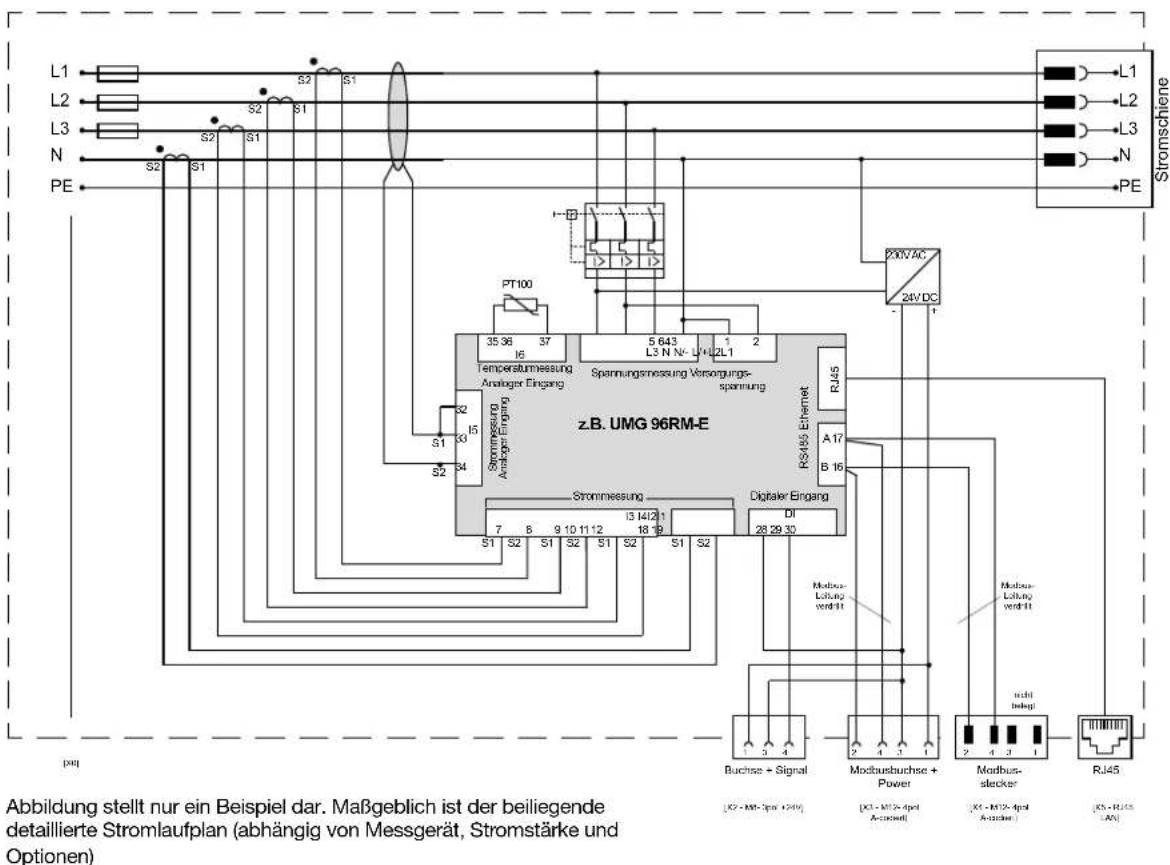

5.1 Stromlaufplan-/Verdrahtungsvariante 36

6. Technische Daten

6.1 Technische Daten des Stromschienen-Abgangskastens 38
6.2 Technische Daten der verbauten Messgeräte und Komponenten 40

7. Service und Wartung

7.1 Service 41

1. Hinweise zum Produkt und Benutzerhandbuch

1.1 Haftungsausschluss

Die Beachtung der Nutzungsinformationen zu den Produkten ist Voraussetzung für den sicheren Betrieb und um angegebene Leistungsmerkmale und Produkteigenschaften zu erreichen.

Für Personen-, Sach- oder Vermögensschäden, die durch Nichtbeachtung der Nutzungsinformationen entstehen, übernimmt die Janitza electronics GmbH keine Haftung.

Sorgen Sie dafür, dass Ihre Nutzungsinformationen leserlich zugänglich sind!

Dieses Dokument gilt ergänzend zu den Nutzungsinformationen des Herstellers des Stromschienen-Systems BD2, außerdem gelten alle Nutzungsinformationen der verbauten Geräte und Komponenten im Stromschienen-Abgangskasten (AKM). Bitte beachten Sie diese unbedingt!

1.2 Urheberrechtsvermerk

© 2020 - Janitza electronics GmbH - Lahnau. Alle Rechte vorbehalten.

Jede, auch auszugsweise, Vervielfältigung, Bearbeitung, Verbreitung und sonstige Verwertung dieser Nutzungsinformation ist verboten.

Alle Markenzeichen und ihre daraus resultierenden Rechte gehören den jeweiligen Inhabern dieser Rechte.

1.3 Technische Änderungen

• Achten Sie darauf, dass Ihr Produkt mit dem Benutzerhandbuch übereinstimmt.
• Dieses Benutzerhandbuch ist gültig für den Stromschienen-Abgangskasten. Gesonderte Gültigkeiten und Unterscheidungen sind gekennzeichnet.
• Lesen und verstehen Sie zunächst produktbegleitende Dokumente, auch zu den verbauten Geräten, Modulen und Komponenten.
• Halten Sie produktbegleitende Dokumente während der gesamten Lebensdauer verfügbar und geben Sie diese gegebenenfalls an nachfolgende Benutzer weiter.
• Informieren Sie sich über Produkte-Revisionen und die damit verbundenen Anpassungen der produktbegleitenden Dokumentation auf www.janitza.de.

1.4 Über dieses Benutzerhandbuch

Haben Sie Fragen, Anregungen oder Verbesserungsvorschläge zum Benutzerhandbuch, informieren Sie uns bitte per E-Mail: [e-mail].

i INFORMATION

Dieses Benutzerhandbuch beschreibt den Abgangskasten zum Stromschienen-System BD2 und liefert Informationen zum Betrieb des Produkts.

Beachten Sie zu diesem Benutzerhandbuch auch weiterführende Nutzungsinformationen zu verbauten Messgeräten und Komponenten, wie

• Installationsanleitungen.
• Datenblätter.
  · Sicherheitshinweise.
• Nutzungsinformationen zum Stromschienen-System BD2.
• Nutzungsinformationen zu verbauten Messgeräten und Komponenten.
• die Online-Hilfe zur Netzvisualisierungs-Software GridVis®.

1.5 Defekte Produkte/Entsorgung

Bevor Sie defekte Produkte, Geräte, Module oder Komponenten zur Überprüfung zurück an den Hersteller senden:

- Kontaktieren Sie den Support des Herstellers.

- Versenden Sie Produkte, Geräte, Module oder Komponenten komplett mit Zubehör.

- Berücksichtigen Sie hierbei die Transportbedingungen.

i INFORMATION

Defekte oder beschädigte Produkte, Geräte, Module oder Komponenten senden Sie bitte zurück an die Janitza electronics GmbH unter Berücksichtigung der Versandvorschriften für Luftfracht und Straße (komplett mit Zubehör).

Beachten Sie gesonderte Bestimmungen für Geräte mit verbauten Batterien oder Akkus!

Geräte, Module und Komponenten nicht eigenständig öffnen oder reparieren, da ansonsten der Anspruch auf Gewährleistung erlischt!

Für die Entsorgung des Produkts, Geräts, der Komponenten oder der Module beachten Sie bitte nationale Bestimmungen! Entsorgen Sie gegebenenfalls einzelne Teile, je nach Beschaffenheit und existierende länderspezifische Vorschriften, z. B. als

• Elektroschrott,
- Batterien und Akkumulatoren,
- Kunststoffe,
- Metalle.

Beauftragen Sie unter Umständen einen zertifizierten Entsorgungsbetrieb mit der Verschrottung.

Informationen zu Service und Wartung Ihrer Geräte und Komponenten finden Sie im Kap. „Service und Wartung“ auf S. 41.

2. Sicherheit

Das Kapitel Sicherheit enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit und zur Vermeidung von Sachschäden beachten müssen.

2.1 Darstellung der Warn- und Sicherheits-hinweise

Die nachstehend aufgeführten Warnhinweise

• finden Sie in allen Dokumenten zur Nutzung Ihrer Geräte, Module und Komponenten.
• finden Sie auf den Geräten, Modulen und Komponenten selbst.
• verweisen auf potenzielle Risiken und Gefahren.
• bekräftigen Informationen, die Vorgehensweisen verdeutlichen oder vereinfachen.

Das zusätzliche Symbol auf den Geräten, Modulen und Komponenten selbst, deutet auf eine elektrische Gefahr hin, die zu schweren Verletzungen oder Tod führen kann.

Das allgemeine Warnsymbol macht Sie auf mögliche Verletzungsgefahren aufmerksam. Beachten Sie alle unter diesem Symbol aufgeführten Hinweise, um mögliche Verletzungen oder gar Todesfälle zu vermeiden.

2.2 Gefahrenstufen

Warn- und Sicherheitshinweise sind durch ein Warnsymbol hervorgehoben und die Gefahrenstufen sind je nach Gefährdungsgrad wie folgt dargestellt:

GEFAHR

Warnt vor einer unmittelbar drohenden Gefahr, die bei Nichtbeachtung zu schweren bzw. tödlichen Verletzungen führt.

WARNUNG

Warnt vor einer möglicherweise gefährlichen Situation, die bei Nichtbeachtung zu schweren Verletzungen oder Tod führen kann.

VORSICHT

Warnt vor einer unmittelbar gefährlichen Situation, die bei Nichtbeachtung zu geringfügigen oder mäßigen Verletzungen führen kann.

ACHTUNG

Warnt vor einer unmittelbar gefährlichen Situation, die bei Nichtbeachtung zu Sachschäden oder Umweltschäden führen kann.

INFORMATION

Verweist auf Vorgänge, bei denen keine Gefahr von Personen- oder Sachschäden besteht.

2.3 Produktsicherheit

Das Produkt entspricht dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln, trotzdem können Gefahren entstehen.

Beachten Sie Sicherheitsvorschriften und Warnhinweise. Sollten Sie den Hinweisen nicht folgen, kann dies Personenschäden und/oder Schäden am Produkt hervorrufen.

Jegliche unerlaubte Manipulation oder Verwendung dieses Produkts,

- die über die angegebenen mechanischen, elektrischen oder anderweitigen Betriebsgrenzen hinausgeht, kann Personenschäden und/oder Schäden am Produkt hervorrufen.

- begründet „Missbrauch“ und/oder „Fahrlässigkeit“ im Sinne der Gewährleistung für das Produkt und schließt somit die Gewährleistung für die Deckung möglicher daraus folgender Schäden aus.

Lesen und verstehen Sie vor der Montage/Installation, dem Betrieb, der Wartung und dem Gebrauch des Produkts die zugehörigen Nutzungsinformationen.

Betreiben Sie das Produkt nur in einwandfreiem Zustand und unter Beachtung dieses ergänzenden Benutzerhandbuchs. Beachten Sie ebenso die Nutzungsinformationen der verbauten Messgeräte und Komponenten!

Senden Sie defekte Produkte unter Beachtung der Transportbedingungen zurück an den Hersteller. Bewahren Sie die Nutzungsinformationen des Stromschienen-Abgangskastens während der gesamten Lebensdauer des Produkts auf und halten es zum Nachschlagen bereit.

Beachten Sie bei Gebrauch des Produkts zusätzlich die für den jeweiligen Anwendungsfall erforderlichen Rechts- und Sicherheitsvorschriften für Ihre Anlage.

2.4 Gefahren im Umgang mit dem Produkt

Beim Betrieb elektrischer Produkte können zwangsläufig bestimmte Teile unter gefährlicher Spannung stehen. Es können deshalb schwere Körperverletzung oder Sachschäden auftreten, wenn nicht fachgerecht gehandelt wird. Beachten Sie im Umgang mit unseren Produkten deshalb grundsätzlich:

- die in diesem Benutzerhandbuch, den Nutzungsinformationen zu den Messgeräten (Modulen, Komponenten) und auf dem Typenschild genannten Grenzwerte nicht überschreiten! Dies ist auch bei der Prüfung und Inbetriebnahme zu beachten! Sicherheits- und Warnhinweise in allen Nutzungsinformationen, die zu den Produkten gehören!

WARNUNG

Verletzungsgefahr durch elektrische Spannung! Schwere Körperverletzungen oder Tod können erfolgen! Beachten Sie deshalb:

· Vor Arbeitsbeginn an Ihrer Anlage, die Anlage spannungsfrei schalten! Gegen Wiedereinschalten sichern! Spannungsfreiheit feststellen! Erden und Kurzschließen! Benachbarte, unter Spannung stehende Teile abdecken oder abschranken!
- Achten Sie auch bei der Bedienung und Fehlersuche (insbesondere bei Hutschienengeräten) Ihre Anlage auf gefährliche Spannungen zu prüfen und gegebenenfalls abzuschalten!
- Tragen Sie für Arbeiten an Elektroanlagen Schutzkleidung und eine Schutzausrüstung nach geltenden Richtlinien!
- Vor Anschluss von Verbindungen Geräte, Module oder Komponenten am Schutzleiteranschluss, wenn vorhanden, erden!
- Blanke oder abisolierte Adern, die unter Spannung stehen, nicht berühren! Leiter aus Einzeldrähten mit Aderendhülsen versehen! - Gefährliche Spannungen können in allen mit der Spannungsversorgung verbundenen Schaltungsteilen anstehen.
- Ihre Leitungen, Kabel und Geräte (Module, Komponenten) mit einem geeigneten Leitungsschutzschalter/einer Sicherung sichern! - Sicherheitsvorrichtungen niemals abschalten, demontieren oder manipulieren!
- Auch nach Abtrennen der Versorgungsspannung können gefährliche Spannungen im Gerät oder in der Komponente vorhanden sein (Kondensatorspeicher).
- Betriebsmittel mit Stromwandlerkreisen nicht offen betreiben.
· Nur Schraubklemmen mit gleicher Polzahl und Bauart verbinden!
- Die in diesem Benutzerhandbuch, in den Nutzungsinformationen zu den Geräten (Modulen, Komponenten) und auf dem Typenschild genannten Grenzwerte nicht überschreiten! Dies ist auch bei der Prüfung und der Inbetriebnahme zu beachten.
- Sicherheits- und Warnhinweise in den Nutzungsinformationen, die zu den Geräten, Modulen und Komponenten gehören!

2.5 Elektrotechnisch qualifiziertes Personal

Um Personen- und Sachschäden zu vermeiden, darf nur elektrotechnisch qualifiziertes Personal an Geräten, Modulen, Komponenten, Baugruppen, Systemen und Stromkreisen arbeiten mit Kenntnissen

• der nationalen und internationalen Unfallverhütungsvorschriften.
  · in Standards der Sicherheitstechnik.
• in Installation, Inbetriebnahme, Bedienung, Freischalten, Erden und Kennzeichnen von elektrotechnischen Betriebsmitteln.
• in den Anforderungen an die persönliche Schutz- ausrüstung.

Elektrotechnisch qualifiziertes Personal im Sinne der sicherheitstechnischen Hinweise aller zum Gerät und deren Komponenten gehörenden Nutzungsinformationen sind Personen, die eine fachliche Qualifikation als Elektrofachkraft nachweisen können.

WARNUNG

Warnung vor unerlaubten Manipulationen oder unsachgemäßer Verwendung der Geräte, Module und Komponenten!

Das Öffnen, Zerlegen oder unerlaubtes Manipulieren des Geräts (Module, Komponenten), das über die angegebenen mechanischen, elektrischen oder anderweitigen Betriebsgrenzen hinausgeht, kann zu Sachschaden oder Verletzungen bis hin zum Tod führen.

Es darf nur elektrotechnisch qualifiziertes Personal an Geräten, Modulen, Komponenten, Baugruppen, Systemen und Stromkreisen arbeiten!
- Verwenden Sie Ihr Gerät (Modul, Komponente) stets so, wie in den zugehörigen Nutzungsinformationen beschrieben.
- Senden Sie bei erkennbaren Beschädigungen das Gerät (Modul, Komponente) zurück an den Hersteller!

2.6 Gewährleistung bei Schäden

Jegliche unerlaubte Manipulation des Produkts (Geräte, Module, Komponenten) begründet „Missbrauch“ und/oder „Fahrlässigkeit“ im Sinne der Gewährleistung für das Produkt und schließt somit die Gewährleistung für die Deckung möglicher, daraus folgender Schäden aus. Beachten Sie hierzu Kap.,3.3 Bestimmungsgemäße Verwendung“ auf Seite 15.

2.7 Vom Stromschienen-Abgangskasten ausgehende Gefahren

GEFAHR

Lebensgefahr oder Verletzungsgefahr durch gefährliche Spannungen!

· Vor Beginn von Ärbeiten Ihre Anlage und den Stromschienen-Abgangskasten spannungsfrei schalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, Erden und Kurzschließen, benachbarte unter Spannung stehende Teile abdecken oder abschranken.

- Nur Elektrofachkräfte und elektrotechnisch qualifiziertes Personal dürfen die im Folgenden beschriebenen Arbeiten ausführen [IEC 61439-1; EN 50110-1].

• Halten Sie länderspezifische Sicherheitsvorschriften und Bestimmungen für das Arbeiten in der Nähe von spannungsführenden Teilen ein [EN 50110-1].
• Beachten Sie zusätzliche Warnhinweise auf dem Gerät und dessen Komponenten.

2.8 Sicherheitshinweise zum Umgang mit Stromwandlern und Messgeräten mit Differenzstrommessung

Für die im Stromschienen-Abgangskasten verwendeten Stromwandler und Messgeräte mit Differenzstrommessung gilt:

WARNUNG

Verletzungsgefahr durch große Ströme und hohe elektrische Spannungen an den Stromwandlern!

Sekundärseitig offen betriebene Stromwandler (hohe berührungsgefährliche Spannungsspitzen) können schwere Körperverletzungen oder Tod zur Folge haben.

- Den offenen Betrieb der Stromwandler vermeiden, unbelastete Wandler kurzschließen! - Vor Unterbrechung der Stromzuleitung, die Sekundäranschlüsse der Stromwandler kurzschließen. Prüfschalter, die Sekundärleitungen der Stromwandler automatisch kurzschließen, in den Status „Prüfen“ bringen (Prüfschalter/Kurzschließer vorher prüfen)!

· Nur Stromwandler mit Basisisolierung gemäß IEC 61010-1:2010 verwenden!

- Vorsicht, auch offensichere Stromwandler können bei offenem Betrieb berührungsgefährlich sein!

- Achten Sie darauf, dass Schraubklemmen für den Stromwandleranschluss am Gerät, ausreichend befestigt sind!

· Befolgen Sie Hinweise und Bestimmungen in der Dokumentation Ihrer Stromwandler!

WARNUNG

Verletzungsgefahr oder Beschädigung des Messgeräts durch falsche Nutzung! Messgeräte mit Differenzstrommessung können bei Überschreitung von Grenzwerten Warnimpulse auslösen, die ausschließlich der Überwachung von Differenzströmen oder der Ausfallüberwachung dienen. Die Verwendung der Warnimpulse als eigenständige Schutzeinrichtung gegen elektrische Schläge kann zu Verletzungen bis zum Tod führen! - Verwenden Sie Geräte mit Differenzstrommessung nicht als eigenständige Schutzeinrichtung. Wählen Sie geeignete Schutzeinrichtungen für Ihre Anlage!

VORSICHT

Verletzungsgefahr oder Beschädigung des Messgeräts/Ihrer Anlage durch Kurzschluss! Zu geringe Isolierung der Betriebsmittel am Differenzstrom-Messeingang gegenüber den Netzstromkreisen kann zu berührungsgefährlichen Spannungen am Messeingang oder zur Beschädigung Ihres Geräts/Ihrer Anlage führen.

- Sorgen Sie für eine verstärkte oder doppelte Isolierung zu den Netzstromkreisen!

· Trennen Sie Differenzstrom-Messeingänge galvanisch voneinander!

WARNUNG

Die Nichtbeachtung von Anschlussbedingungen der Messwandler an Janitza-Messgeräten oder deren Komponenten kann zu Verletzungen bis hin zum Tod oder zu Sachschäden führen!

- Verwenden Sie die Ausgänge der Janitza-Mess geräte oder deren Komponenten nicht zum Schalten von Schutzeinrichtungen oder Schutzrelais! Keine „Messwandler für Schutzzwecke“ verwenden!

- Verwenden Sie für Janitza-Messgeräte und dessen Komponenten ausschließlich „Messwandler für Messzwecke“, die sich für das Energie-Monitoring Ihrer Anlage eignen.

- Beachten Sie Hinweise, Bestimmungen und Grenzwerte in den Nutzungsinformationen der „Messwandler für Messzwecke“, auch bei der Prüfung und Inbetriebnahme des Janitza-Messgeräts, der Janitza-Komponente und Ihre Anlage.

2.9 Umgang mit Batterien/Akkumulatoren

Für die im Stromschienen-Abgangskasten verwendeten Messgeräte mit Batterien gilt:

VORSICHT

Verletzungsgefahr durch Feuer oder Verätzungen!

Die im Gerät oder den Komponenten verwendete Batterie kann bei unsachgemäßem Gebrauch zu Brand oder Verätzungen führen.

• Die Batterie nur durch gleiche oder von Janitza empfohlene Typen ersetzen!
- Beim Einbau der Batterie die Polarität beachten!

· Batterien nur mit nicht leitenden Werkzeugen (z. B. Pinzetten aus Kunststoff) entnehmen!

- Batterien nicht wieder aufladen, nicht zerlegen, nicht über 100 °C (212 °F) aufheizen oder verbrennen!

- Batterien nicht mit dem Hausmüll entsorgen! Entsorgungsvorschriften in der jeweiligen Geräte-Dokumentation beachten!

· Batterien von Kindern und Tieren fernhalten!

- Senden Sie Geräte mit eingelöteter Batterie bei Beschädigungen, unter Beachtung der Transportbedingungen, zurück an den Hersteller!

3. Produktbeschreibung

3.1 Produktbeschreibung und Einsatzbereiche

Der Stromschienen-Abgangskasten (AKM - Abgangskasten mit Messtechnik) wird zur Analyse der Energieeffizienz in Schienenverteiler-Systemen des Typs BD2 eingesetzt. Das Schienenverteiler-System BD2 dient der Energieübertragung und -verteilung mit Kommunikationsfähigkeit in Bürogebäuden und Industrieanlagen.

Dieses ergänzende Benutzerhandbuch zum Stromschienen-Abgangskasten setzt ein bereits montiertes Stromschienen-System BD2 voraus. Varianten für andere Stromschienen-Systeme müssen im Einzelfall geprüft werden. Die Umsetzung ist abhängig von technischen und wirtschaftlichen Randbedingungen.

Der Stromschienen-Abgangskasten für das Schienenverteiler-System BD2 bietet höchste Sicherheit durch geprüfte Niederspannungsschaltgeräte-Kombinationen nach IEC 60439-1 / -21.

Die hohe Kurzschlussfestigkeit und geringe Brandlast aufgrund des Stahlblechgehäuses erhöhen die Sicherheit für Personen und Gebäude.

Im Gegensatz zur herkömmlichen Kabelinstallation, bei der sich Strom nur an festgelegten Stellen abzweigen lässt, können die fertig dimensionierten Stromschienen-Abgangskästen flexibel an den Schienenverteiler-Systemen (BD2) eingesetzt und variiert werden. Die Installation verläuft ohne Eingriff in den angeschlossenen Verbraucher (z. B. Maschine) und den damit verbundenen Gewährleistungsverlust.

Der Stromschienen-Abgangskasten AKM

• ist ein fertig dimensioniertes System zum Anschluss und der energetischen Überwachung eines elektrischen Verbrauchers (z. B. einer Maschine).
• übernimmt eine detaillierte Analyse der Energie-effizienz auf Maschinenebene.
• als fertig dimensioniertes System, überwacht elektrische Parameter, wie z. B. Ströme, Spannungen, Leistungen, Spannungsqualität uvm. über das verbaute Messgerät und der damit verbundenen Netzanalyse.
• kann die Kastentemperatur überwachen und indirekt das gesamte Stromschienen-System.

Verschiedene Optionen und Ausführungsvarianten des Stromschienen-Abgangskastens ermöglichen die Anpassung an die jeweilige Messaufgabe.

Dazu gehören z. B. eine erweiterte RCM-Messung und die Erfassung zusätzlicher Verbräuche über Impulseingänge.

i INFORMATION

Bitte beachten Sie!

Die Baugröße des Stromschienen-Abgangskastens ist Varianten abhängig (vgl. „Technische Daten“ auf S. 38)!

Die Einspeisung der 125 A-Variante des Stromschienen-Abgangskasten ist mit einem Deckel-trenner versehen, der bei einer Deckelöffnung den Abgangskasten vom unter Spannung stehenden Stromschienen-System trennt. Dies erlaubt ein berührungssicheres Arbeiten am montierten Abgangskasten.

Bei allen anderen Varianten des Stromschienen-Abgangskastens erfolgt bei einer Deckelöffnung keine Trennung! Hierbei erfüllt ein fingersicherer Aufbau den Berührschutz!

3.2 Eingangskontrolle

Der einwandfreie und sichere Betrieb dieses Produkts und dessen Komponenten setzen sachgemäßen Transport, sachgerechte Lagerung, Aufstellung und Montage, Bedienung und Instandhaltung sowie Beachtung der Sicherheits- und Warnhinweise voraus.

Nehmen Sie das Aus- und Einpacken mit der üblichen Sorgfalt ohne Gewaltanwendung und nur unter Verwendung von geeignetem Werkzeug vor.

Vor der Montage und Installation des Produkts prüfen Sie bitte

• dessen einwandfreien mechanischen Zustand durch Sichtkontrolle.
• den Lieferumfang auf Vollständigkeit.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb des Produkts nicht mehr möglich ist,

• trennen Sie das Produkt unverzüglich vom Betrieb!
• sichern Sie das Produkt gegen wiedereinschalten!

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Produkt z. B.

• eine sichtbare Beschädigung aufweist.
• trotz intakter Netzversorgung nicht mehr arbeitet.
• längere Zeit ungünstigen Verhältnissen (z. B. Lagerung außerhalb der zulässigen Klimagrenzen ohne Anpassung an das Raumklima, Betauung o. Ä.) oder Transportbeanspruchungen (z. B. Fall aus großer Höhe auch ohne sichtbare äußere Beschädigung o. Ä.) ausgesetzt war.

VORSICHT

Fehlfunktion, Beschädigung oder Verletzungsgefahr durch unsachgemäßen Anschluss des Geräts und dessen Komponenten.

Unsachgemäß angeschlossene Geräte können fehlerhafte Messwerte liefern, das Gerät beschädigen oder eine Verletzungsgefahr für Personen bedeuten. Beachten Sie

- alle Nutzungsinformationen zum Gerät und dessen Komponenten!

· Vor Arbeitsbeginn an Ihrer Anlage, die Anlage spannungsfrei schalten! Gegen Wiedereinschalten sichern! Spannungsfreiheit feststellen! Erden und Kurzschließen! Benachbarte, unter Spannung stehende Teile abdecken oder abschranken!

3.3 Bestimmungsgemäße Verwendung

Der Stromschienen-Abgangskasten ist zusammen mit dem Schienenverteiler-System BD2:

- für den Einbau in Bürogebäuden und Industrieanlagen bestimmt.

- planbar, für eine effiziente und flexible Energieverteilung innerhalb von Gebäudekomplexen.

- nicht für den Einbau in Fahrzeuge bestimmt! Der Einsatz des Produkts in nicht ortsfesten Ausrüstungen gilt als außergewöhnliche Umweltbedingung und ist nur nach gesonderter Vereinbarung zulässig.

- nicht für den Einbau in Umgebungen mit schädlichen Ölen, Säuren, Gasen, Dämpfen, Stäuben, Strahlungen, usw. bestimmt.

- nicht direkter Sonnenstrahlung und unzulässigen Klimabedingungen, wie z. B. Regen, auszusetzen.

Der einwandfreie und sichere Betrieb des Produkts setzt sachgemäßen Transport, sachgemäße Lagerung, Montage, Installation, Bedienung und Instandhaltung voraus.

3.4 Leistungsmerkmale

Die Leistungsmerkmale des Stromschienensystems BD2, Ihres Stromschienen-Abgangskastens und den darin verbauten Komponenten, entnehmen Sie den jeweiligen Nutzungsinformationen.

Im Lieferumfang sind je Abgangskasten ein ergänzendes Benutzerhandbuch für die Montage des Geräts und für das Stecken auf das Schienensystem enthalten.

Merkmale des Stromschienen-Abgangskastens BD2:

• Stahlblechgehäuse, feuerverzinkt und pulverlackiert, Farbe lichtgrau, RAL 7035 (Sonderfarben auf Anfrage).
• Montage und Demontage der Abgangskästen ist nur bei geöffnetem Deckel möglich.
• Ein Verdrehschutz verhindert falsches Aufsetzen.
  · Das Einführen von Leistungskabeln ist aus zwei Richtungen möglich (Kabelverschraubungen mit Zugentlastung verwenden. Kabelverschraubungen nicht im Lieferumfang enthalten!).
• Energieabgriff über versilberte Lyra-Kontakte.

Weitere Merkmale des Stromschienen-Abgangskastens mit Komponenten und des Stromschie-nensystems BD2 entnehmen Sie, entsprechend Ihrer Ausführung, den Nutzungsinformationen der Hersteller. Für weitere Informationen zu den verbauten Komponenten wenden Sie sich an die Janitza electronics GmbH.

3.5 EU-Konformitätserklärung

Die von der Janitza electronics GmbH angewendeten Gesetze, Normen und Richtlinien für die Geräte entnehmen Sie der EU-Konformitätserklärung auf www.janitza.de. Aus der EU-Konformitätserklärung und den darin erwähnten Gesetzen, Normen und Richtlinien ergibt sich die CE-Kennzeichnungspflicht für das Gerät.

3.6 Normen und Standards

Der Stromschienen-Abgangskasten wurde nach folgenden Normen und Standards konstruiert und hergestellt:

• CE-Konformität nach 2014/30/EU (Richtlinie zur elektromagnetischen Verträglichkeit) und 2014/35/EU (Niederspannungsrichtlinie).
  · DIN EN 61439 (Norm für Niederspannungsschaltgeräte-Kombinationen).
• Verordnung (EG) Nr. 1907/2006 (REACH-Verordnung).
  • EU-Richtlinie 2011/65/EU (RoHS-Richtlinie).

3.7 Typen, Varianten und Optionen

3.7.1 AKM 806 - Stromschienen-Abgangskasten mit Messgerät UMG 806

	AKM 806 - 125	AKM 806 - 250	AKM 806 - 400	AKM 806 - 530
Maximaler Abgangsstrom	125 A 250 A 400	A 530 A
Stromwandler 150 A / 5 A	KI.1 250 A / 5 A KI.1 400	A / 5 A KI.1 600 A / 5 A KI.1
Strommessung 3P, 3P+N	√ √ √	√
Ethernet-Schnittstelle (RJ45-Buchse)	√ √ √	√
RS485-Schnittstelle (1x Buchse, 1x Stecker)	√ √ √	√
Schutzschalter (Messgeräte-Absicherung)	√ √ √	√
Temperaturmessung (PT 100-Fühler)	√ √ √	√
RCM-Messung Typ A	√ √ √	√
RCM-Messung ^1) Typ A/B/B+	-RCMplus - optional	-RCMplus - optional	-RCMplus - optional	-RCMplus - optional
Stromwandler zur RCM-Messung	CT-AC RCM 35N	CT-AC RCM 80N	CT-AC RCM 110N CT	-AC RCM 140N

1) ... Der AKM benötigt für eine RCM-Messung nach Typ A/B/B+ zusätzlich das Messgerät RCM 202-AB.

3.7.2 AKM 96RME - Stromschienen-Abgangskasten mit Messgerät UMG 96RM-E

	AKM 96RME - 125 AKM 96RME - 250 AKM 96RME - 400 AKM 96RME - 530
Maximaler Abgangsstrom	125 A 250 A 400		A 530 A
Stromwandler 150 A / 5 A	KI.1 250 A / 5 A KI.1 400		A / 5 A KI.1 600 A / 5 A KI.1
Strommessung 3P, 3P+N	√	√	√
Ethernet-Schnittstelle (RJ45-Buchse)	√	√	√
RS485-Schnittstelle (1x Buchse, 1x Stecker)	√	√	√
Schutzschalter (Messgeräte-Absicherung)	√	√	√
Temperaturmessung (PT 100-Fühler)	√	√	√
RCM-Messung Typ A	√	√	√
RCM-Messung ^1) Typ A/B/B+	-RCMplus - optional		-RCMplus - optional	-RCMplus - optional	-RCMplus - optional
Stromwandler zur RCM-Messung	CT-AC RCM 35N		CT-AC RCM 80N	CT-AC RCM 110N CT	-AC RCM 140N
Digitaleingang mit 24 V-Versorgung ^2)	-DI - optional		-DI - optional	-DI - optional	-DI - optional

1) ... Der AKM benötigt für eine RCM-Messung nach Typ A/B/B+ zusätzlich das Messgerät RCM 202-AB.

2) ... Der AKM benötigt zur Erfassung externer Impulse ein Netzteil (24 V) zur Versorgung des Impulsgebers.

3.7.3 AKM 96RMPN - Stromschienen-Abgangskasten mit Messgerät UMG 96RM-PN

	AKM 96RMPN - 125 A	AKM 96RMPN - 250 AKM	96RMPN - 400 AKM 96	RMPN - 530
Maximaler Abgangsstrom 125 A 2	50 A 400 A 530 A
Stromwandler 150 A / 5 A KI.1 250	A / 5 A KI.1 400 A / 5 A	KI.1 600 A / 5 A KI.1
Strommessung 3P, 3P+N	√ √ √	√
Ethernet-Schnittstelle/PROFI-NET-Anschluss (RJ45-Buchse)	√ √ √	√
RS485-Schnittstelle(1x Buchse, 1x Stecker)	√ √ √	√
Schutzschalter(Messgeräte-Absicherung)	√ √ √	√
Temperaturmessung(PT 100-Fühler)	√ √ √	√
RCM-MessungTyp A	√ √ √	√
RCM-Messung ^1) - Typ A/B/B+	-RCMplus - optional	-RCMplus - optional	-RCMplus - optional	-RCMplus - optional
Stromwandler zurRCM-Messung	CT-AC RCM 35N	CT-AC RCM 80N	CT-AC RCM 110N	CT-AC RCM 140N
Digitaleingang mit24 V-Versorgung ^2)	-DI - optional	-DI - optional	-DI - optional	-DI - optional

1) ... Der AKM benötigt für eine RCM-Messung nach Typ A/B/B+ zusätzlich das Messgerät RCM 202-AB.
2) ... Der AKM benötigt zur Erfassung externer Impulse ein Netzteil (24 V) zur Versorgung des Impulsgebers.

3.7.4 AKM 96PA - Stromschienen-Abgangskasten mit Messgerät UMG 96-PA

	AKM 96PA - 125	AKM 96PA - 250	AKM 96PA - 400	AKM 96PA - 530
Maximaler Abgangsstrom 125 A 2	50 A 400 A 530 A
Stromwandler 150 A / 5 A KI.1 250	A / 5 A KI.1 400 A / 5 A	KI.1 600 A / 5 A KI.1
Strommessung 3P, 3P+N	√ √ √	√
Ethernet-Schnittstelle (RJ45-Buchse)	√ √ √	√
RS485-Schnittstelle(1x Buchse, 1x Stecker)	√ √ √	√
Schutzschalter(Messgeräte-Absicherung)	√ √ √	√
Temperaturmessung(PT 100-Fühler)	√ √ √	√
RCM-Messung - Typ A	√ √ √	√
RCM-Messung1)- Typ A/B/B+	-RCMplus - optional	-RCMplus - optional	-RCMplus - optional	-RCMplus - optional
Stromwandler zur RCM-Messung	CT-AC RCM 35N	CT-AC RCM 80N	CT-AC RCM 110N	CT-AC RCM 140N
Digitaleingang mit24 V-Versorgung2)	-DI - optional	-DI - optional	-DI - optional	-DI - optional

1) ... Der AKM benötigt für eine RCM-Messung nach Typ A/B/B+ zusätzlich das Messgerät RCM 202-AB.
2) ... Der AKM benötigt zur Erfassung externer Impulse ein Netzteil (24 V) zur Versorgung des Impulsgebers.

3.7.5 AKM 96PAMID - Stromschienen-Abgangskasten mit Messgerät UMG 96-PA MID+

	AKM 96PAMID - 125 AK	KM 96PAMID - 250 AKM 96PAMID - 400 AKM 96PAMID - 530
Maximaler Abgangsstrom	125 A 250 A 400	A 530 A
Stromwandler 150 A / 5 A	KI.1 250 A / 5 A KI.1 400	A / 5 A KI.1 600 A / 5 A KI.1
Strommessung 3P, 3P+N	✓ ✓ ✓	✓
Ethernet-Schnittstelle (RJ45-Buchse)	✓ ✓ ✓	✓
RS485-Schnittstelle (1x Buchse, 1x Stecker)	✓ ✓ ✓	✓
Schutzschalter (Messgeräte-Absicherung)	✓ ✓ ✓	✓
Temperaturmessung (PT 100-Fühler)	✓ ✓ ✓	✓
RCM-Messung Typ A	✓ ✓ ✓	✓
RCM-Messung ^1) Typ A/B/B+	-RCMplus - optional	-RCMplus - optional	-RCMplus - optional
Stromwandler zur RCM-Messung	CT-AC RCM 35N CT-	AC RCM 80N CT-	AC RCM 110N CT-
Digitaleingang mit 24 V-Versorgung ^2)	-DI - optional	-DI - optional	-DI - optional
Anzeige der eichrechtlich relevanten Wirkenergie-Messwerte	✓ ✓ ✓	✓
Manipulationssicherer Zählerstandsgang	✓ ✓ ✓	✓

1) ... Der AKM benötigt für eine RCM-Messung nach Typ A/B/B+ zusätzlich das Messgerät RCM 202-AB.

2) ... Der AKM benötigt zur Erfassung externer Impulse ein Netzteil (24 V) zur Versorgung des Impulsgebers.

3.7.6 AKM 96PQL - Stromschienen-Abgangskasten mit Messgerät UMG 96-PQ-L

	AKM 96PQL - 125	AKM 96PQL - 250	AKM 96PQL - 400	AKM 96PQL - 530
Maximaler Abgangsstrom	125 A 250 A 400	A 530 A
Stromwandler 150 A / 5 A	KI.1 250 A / 5 A KI.1 400	A / 5 A KI.1 600 A / 5 A KI.1
Strommessung 3P, 3P+N	√ √ √	√
Ethernet-Schnittstelle (RJ45-Buchse)	√ √ √	√
RS485-Schnittstelle (1x Buchse, 1x Stecker)	√ √ √	√
Schutzschalter (Messgeräte-Absicherung)	√ √ √	√
Temperaturmessung (PT 100-Fühler)	√ √ √	√
RCM-Messung Typ A	√ √ √	√
RCM-Messung ^1) Typ A/B/B+	-RCMplus - optional	-RCMplus - optional	-RCMplus - optional	-RCMplus - optional
Stromwandler zur RCM-Messung	CT-AC RCM 35N CT-	AC RCM 80N CT-	AC RCM 110N CT-	AC RCM 140N
Digitaleingang mit 24 V-Versorgung ^2)	-DI - optional	-DI - optional	-DI - optional	-DI - optional

1) ... Der AKM benötigt für eine RCM-Messung nach Typ A/B/B+ zusätzlich das Messgerät RCM 202-AB.

2) ... Der AKM benötigt zur Erfassung externer Impulse ein Netzteil (24 V) zur Versorgung des Impulsgebers.

3.7.7 AKM 103 - Stromschienen-Abgangskasten mit Messgerät UMG 103-CBM

	AKM 103 - 125 AKM	103 - 250 AKM 103 - 400	AKM 103 - 530
Maximaler Abgangsstrom	125 A 250 A 400	A 530 A
Stromwandler 150 A / 5 A	KI.1 250 A / 5 A KI.1 400	A / 5 A KI.1 600 A / 5 A KI.1
Strommessung 3P	√ √ √	√
RS485-Schnittstelle(1x Buchse, 1x Stecker)	√ √ √	√
Schutzschalter(Messgeräte-Absicherung)	√ √ √	√

3.8 Lieferumfang

Dieses ergänzende Benutzerhandbuch zum Stromschienen-Abgangskasten setzt ein bereits montiertes Stromschienen-System BD2 voraus.

Pos.	Lieferumfang (Bezeichnung)
1	BD2(oder LD)-Stromschienen-Abgangskasten, AKM XXX --> Gerätetyp siehe Typenschlüssel
2	Blindstopfen zum Verschließen des nicht benutzten Leistungsabgang

Nicht im Lieferumfang enthalten:

· Verschraubungen für den Lastabgang.
- Kabelseitige Steckverbinder für den Netzwerkanschluss (Ethernet und RS 485).
- Kabelseitige Steckverbinder für den Digitaleingang (bei entsprechender Option).

INFORMATION

• Alle gelieferten Optionen und Ausführungsvarianten Ihres Stromschienen-Abgangskastens sind auf dem Lieferschein beschrieben.
• Stückliste siehe beiliegendes separates Dokument!

INFORMATION

Bitte beachten Sie! Die Baugröße des Stromschienen-Abgangskastens ist Varianten abhängig (vgl. „Technische Daten“ auf S. 38)!

Die Einspeisung der 125 A-Variante des Stromschienen-Abgangskasten ist mit einem Deckel-trenner versehen, der bei einer Deckelöffnung den Abgangskasten vom unter Spannung stehenden Stromschienen-System trennt. Dies erlaubt ein berührungssicheres Arbeiten am montierten Abgangskasten.

Bei allen anderen Varianten des Stromschienen-Abgangskastens erfolgt bei einer Deckelöffnung keine Trennung! Hierbei erfüllt ein fingersicherer Aufbau des Stromschienen-Abgangskastens den Berührschutz!

3.9 Funktionen

Je nach Variante des Stromschienen-Abgangskastens AKM und des verbauten Messgeräts (UMG 806, UMG 96RM-E, UMG 96RM-PN, UMG 96-PA, UMG 96-PA ^MID+ , UMG 96-PQ-L, UMG 103-CBM) können folgende Funktionen realisiert werden:

3.9.1 Energiemessung

Zur Messung Ihrer relevanten elektrischen Messgrößen informieren Sie sich in den Nutzungsinformationen zu folgenden Janitza-Messgeräten:

3.9.2 Messgeräte-Absicherung

Die Absicherung des Messgeräts erfolgt durch einen im AKM verbauten Schutzschalter.

3.9.3 Strommessung

Der AKM misst alle Phasenströme und den Neutralleiterstrom. Je nach Variante des AKMs sind dazu folgende Stromwandler verbaut:

· AKM xxx-125 --> 150 A/5 A, KI.1
· AKM xxx-250 --> 250 A/5 A, KI.1
· AKM xxx-400 --> 400 A/5 A, KI.1
· AKM xxx-530 --> 600 A/5 A, KI.1

Abweichend hiervon werden Geräte des Typs AKM 96PAMIDmit Verrechnungswandlern Kl. 0,5 ausgerüstet.

3.9.4 Differenzstrommessung (RCM)

Zur Messung von Differenzströmen des Typs A werden am Differenzstrom-Eingang des verbauten Messgeräts folgende Wandler verwendet:

· AKM xxx-125 --> CT-AC RCM 35N
· AKM xxx-250 --> CT-AC RCM 80N
· AKM xxx-400 --> CT-AC RCM 110N
· AKM xxx-530 --> CT-AC RCM 140N

i INFORMATION

Für die AKMs 125/250/400/530 A besteht die Option zur erweiterten Differenzstrommessung (RCMplus) nach Typ A/B/B+ durch verbaute Differenzstrom-Messgeräte RCM 202-AB. Dies gilt nicht für den AKM 103!

3.9.5 Temperaturmessung

Die Innenraum-Temperatur des Stromschienen-Abgangskastens misst ein PT100-Temperaturfühler. Der PT100-Temperaturfühler ist in der Nähe der NH-Sicherungen verbaut, wo die größte Erwärmung des AKMs zu erwarten ist.

3.9.6 Leistungseingang, Deckeltrenner und Berührschutz

Das Schienenverteiler-System BD2 dient dem Stromschienen-Abgangskasten als Kontaktapparat und damit der Energieübertragung und -verteilung in alle Bereiche der Industrie.

Die 125 A-Variante des AKMs besitzt einen Deckeltrenner, als Trennung zur Energieversorgung. Dies ermöglicht ein berührungssicheres Arbeiten bei geöffnetem Kasten, trotz anliegender Spannung in den Stromschienenverteilern.

Alle weiteren AKM-Varianten (250 A, 400 A, 350 A) sind Standard-Kästen des Herstellers und besitzen einen berührungssicheren Aufbau zur Anwendersicherheit.

3.9.7 Leistungsausgang

Der Anschluss des Verbrauchers (z. B. Maschine) an den AKM erfolgt über 5 Klemmen (L1, L2, L3, N und PE). Dabei sichern 3 NH-Sicherungen die Phasen L1 bis L3. Die maximal zulässige Absicherung können Sie dem Typenschild entnehmen.

Der Leistungsausgang am AKM kann variieren, siehe dazu Kap. „Installations- und Bestückungsoptionen - schematische Darstellungen“ auf S. 26.

3.10 Kommunikation

Der Stromschienen-Abgangskasten mit Messtechnik AKM verfügt über folgende aufgeführte Daten-Schnittstellen zur Kommunikation mit anderen Instanzen.

INFORMATION

• Die Anordnung der Daten-Schnittstellen am AKM finden Sie im Kap. „Schnittstellen“ auf S. 22.

- Ausführliche Informationen zur Kommunikation und zu den Daten-Schnittstellen finden Sie in den Nutzungsinformationen zu den verbauten Messgeräten!

3.10.1 Ethernet-Schnittstelle (Standard, Ausnahme AKM 103)

Die Modbus-TCP/IP-Kommunikation erfolgt über eine industriegerechte RJ45-Schnittstelle, die vom Messgerät zu einer RJ45-Anschlussbuchse am AKM führt.

3.10.2 RS485-Schnittstelle (Standard)

Die Modus-RTU-Kommunikation erfolgt über 2 RS485-Schnittstellen, die von den Anschlüssen des Messgeräts zu einer Buchse und einem Stecker am AKM führen. Somit lassen sich einfach Master-Slave-Topologien verwirklichen.

3.10.3 Digitaleingang (Option)

Der digitale Eingang des Messgeräts existiert ebenfalls als Buchse am AKM. Der optionale Digitaleingang (S0-Eingang) dient z. B. der Erfassung des Druckluft- oder Kühlmittelverbrauchs. Die Messwerte des am digitalen Eingang angeschlossenen Betriebsmittels (Verbraucher) werden im verbauten Messgerät gespeichert und können, z. B. über die Software GridVis® ausgewertet und analysiert werden.

Der AKM mit der Option „Digitaleingang“ be-inhaltet ein 24 V-Netzteil zur Versorgung externer Geräte.

Folgende Typen verfügen über die Option „Digitaleingang“:

· AKM 96RME
· AKM 96RMPN
· AKM 96PA
· AKM 96PAMID
· AKM 96PQL

3.11 Geräteansichten

3.11.1 Ansicht - Front und Unterseite

Abb.: Beispiel AKM 96RME-125
(Geräteansichten abhängig vom Gerätetyp)

3.11.3 Maße

Typ	Breite * (B in mm)	Höhe * (H in mm)	Tiefe * (T in mm)
AKM xxx-125	530 305	105
AKM xxx-250	662 406	202
AKM xxx-400	862 406	202
AKM xxx-530	862 406	352

* Angaben können geringfügig abweichen.

3.11.2 Schnittstellen

Abb.: Beispiel AKM 96RME-125
(Schnittstellen abhängig vom Gerätetyp und der Variante)

3.12 Schlüsselsystem für Typenbezeichnung

Janitza-Typenbezeichnung:

AKM xxx-yyy-zzz-ooo

ooo = Option (wenn vorhanden)
DI Digitaleingang
RCM+	RCM A/B/B+ (Differenzstrommessung)

zzz = Schienensystem
(ohne) Siemens BD2
LD Siemens LD

yyy = Maximaler Abgangsstrom
125 125 A
250 250 A
400 400 A
530 530 A

xxx= Messgerätetyp
806 UMG 806
96RME UMG 96RM-E
96RMPN UMG 96RM-PN
96PA UMG 96-PA
96PAMID UMG 96-PAMID+
96PQL UMG 96-PQ-L
103 UMG 103-CBM

Produktfamilie AKM

Abgangskasten mit Messtechnik

3.13 Kennzeichnung des Geräts (Typenschild)

Pos.	Bezeichnung Beschreibung
1	Herkunftsbezeichnung Herkunftsland des Herstellers.
2	Postanschrift Postanschrift des Herstellers.
3	MAC-Adresse	Eindeutige Kennzeichnung des im AKM verbauten Messgeräts in einem Rechner-Netzwerk
4	Betriebsdaten Versorgungsspannung, Frequenz, maximaler Strom, Überspannungskategorie
5	Artikelnummer Artikelnummer des Herstellers
6	Data-Matrix-Code Inhalt: verschlüsselte	Artikelnummer und Typenbezeichnung
7	Hersteller-Logo Logo des Geräte-Herstellers
8	Gerätetyp AKM-Typ
9	Herstell-Monat/-Jahr, Hardware-Index Datum der Geräte-Herstellung und Hardware-Version des Geräts
10	CE-Kennzeichnung Siehe Kap. „EU-Konformitätserklärung“ und „Normen und Standards“ auf S. 16
11	Seriennummer	Nummer zur Identifikation des Geräts
12	Geltende Norm für den Stromschienen-Abgangskasten	Norm für Niederspannungs-Schaltgerätekombinationen
13	Web-Adresse	Web-Adresse des Herstellers.

Tab.: Gerätekennzeichnung Typenschild

3.14 Installations- und Bestückungsoptionen - schematische Darstellungen

Beim Wechsel von Variante 1 nach Variante 2 kann das Messgerät aus der Halterung herausgezogen und um 180° gedreht eingesteckt werden.

i INFORMATION

Die schematischen Darstellungen der Installationen zeigen Beispiele! Die tatsächliche Installation/Bestückung ist abhängig von der gewählten Stromschienen-Abgangskasten-Variante.

Abb.: Variante 1 (AKM 96RME-125) mit Lage des PE-Anschlusses „unten“: Kasten wird im Auslieferzustand montiert.

Abb.: Variante 2 (AKM 96RME-125) mit Lage des PE-Anschlusses „oben“: Der Kasten wird bei der Montage um 180° gedreht. Das Messgerät wird aus seiner Halterung herausgezogen und um 180° gedreht eingesteckt. Der Blindstopfen wird herausgenommen und in den gegenüberliegenden Ausbruch versetzt.

Pos.	Bezeichnung Beschreibung
1	Stromschienen-Element Stromschienen-	Element des Systems BD2 von Siemens
2	Schnittstellen Ethernet siehe Kap. „Schnittstellen“ auf S. 22.
3	Schnittstellen RS485 siehe Kap. „Schnittstellen“ auf S. 22.
4	Janitza-Messgerät	Messgerät: UMG 806, UMG 96RM-E, UMG 96RM-PN, UMG 96-PA, UMG 96-PA ^MID+ , UMG 96-PQ-L, UMG 103-CBM (Daten siehe Benutzerhandbuch zum Messgerät)
5	Motorschutzschalter Motorschutzschalter (Spezifikation siehe Kap. „Technische Daten“)
6	Netzteil siehe Kap. „Technische Daten“ auf S. 38.
7	Türausschnitt
8	Deckeltrenner-Kontakte Nur bei der 125	A-Variante des Stromschienen-Abgangskastens vorhanden
9	Schutzerdung/Schutzleiter
10	Kabel mit Verschraubung Leistungsausgang zum Betriebsmittel
11	Absicherung (Sicherungsunterteil) 3x NH-	Sicherung (siehe Kap. „Technische Daten“)
12	Durchgangsklemme (blau) Erdungsklemme (grün/gelb)
13	Stromwandler 4x (je nach Option)
14	Differenzstromwandler 1x (Option)
15	Deckeltrenner-Buchse	Nur bei der 125 A-Variante des Stromschienen-Abgangskastens vorhanden
16	Stromschienen-Abgangskasten BD2	AKM 96RME-125 (oben angeordnet, mit rechtem Türanschlag)

Tab.: Stromschienen-Abgangskasten - verbaute Komponenten

4. Montage

GEFAHR

Lebensgefahr oder Verletzungsgefahr durch gefährliche Spannungen!

· Vor Beginn von Ärbeiten Ihre Anlage und den Stromschienen-Abgangskasten spannungsfrei schalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, Erden und Kurzschließen, benachbarte unter Spannung stehende Teile abdecken oder abschranken.
- Nur Elektrofachkräfte und elektrotechnisch qualifiziertes Personal dürfen die im Folgenden beschriebenen Arbeiten ausführen [IEC 61439-1; EN 50110-1].
- Halten Sie länderspezifische Sicherheitsvorschriften und Bestimmungen für das Arbeiten in der Nähe von spannungsführenden Teilen ein [EN 50110-1].
- Beachten Sie zusätzliche Warnhinweise auf dem Gerät und dessen Komponenten.

4.1 Stromschienen-Abgangskasten - System BD2 - 125 A, mit Deckeltrenner

INFORMATION

Die folgenden Schritte zeigen die Montage des Stromschienen-Abgangskastens (System BD2 - 125 A-Variante, mit Deckeltrenner), unabhängig von der Bestückung/Installation. Beachten Sie, wie schon unter „Installations- und Bestückungsoptionen - schematische Darstellungen“ auf S. 26 beschrieben, dass die Bestückung Ihres Stromschienen-Abgangskasten und damit auch die Angaben zu Befestigungen von Komponenten und Verkabelungen von den folgenden Abbildungen abweichen können!

1. Verwenden Sie zum Öffnen des Stromschienen-Abgangskasten AKM einen Sechskant-Steck-schlüssel oder ein anderes geeignetes Werkzeug.

Abb. 1: AKM öffnen.

1. Die 125 A-Variante des AKM besitzt einen Deckeltrenner, der bei einer Deckelöffnung den Abgangskasten vom unter Spannung stehenden Stromschienen-System trennt. Dies erlaubt ein berührungssicheres Arbeiten am montierten Abgangskasten. Alle anderen Varianten des Stromschienen-Abgangskastens besitzen keinen Deckeltrenner! Hierbei erfüllt ein fingersicherer Aufbau den Berührschutz!

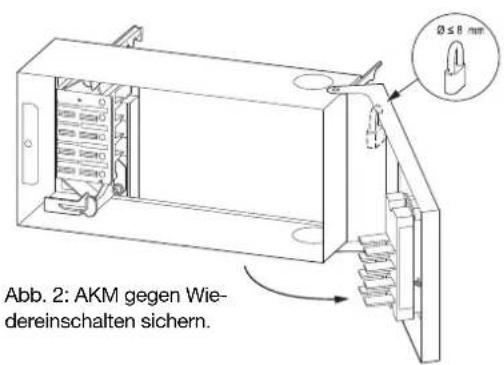

Sichern Sie den geöffneten AKM gegen Wiedereinschalten, verhindern Sie z. B. mit einem Vorhängeschloss das Schließen des AKMs.

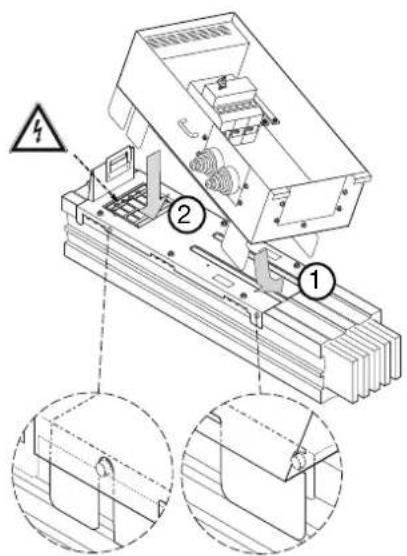

1. Stecken Sie den AKM auf die Abgangsstelle des Stromschienen-Systems. Beachten Sie, dass je nach Landesvorschrift für Elektroinstallationen die Abgangskästen unter Spannung bzw. nicht unter Spannung montiert werden dürfen. Für den zweiten Fall schalten Sie die Spannung ab und schützen Sie den Stromschienen-Strang gegen Wiedereinschalten nach den örtlichen Regeln (siehe Warnsymbol). Ab der 250 A-Variante des AKMs erfolgt die Befestigung an der Stromschiene mit einer mitgelieferten Aufsetzhilfe. Beachten Sie hierzu die Montage- und Installationshinweise des Stromschienen-Systemherstellers.

INFORMATION

Überprüfen Sie vor der Montage des AKMs den benötigten Platzbedarf. Abgangskästen dürfen nicht an Verbindungsstellen über Klemmböcke platziert werden! Bereits bei der Projektierung ist der Platzbedarf des AKMs zu berücksichtigen! Beachten Sie zudem die weiterführenden Montage- und Installationshinweise des Stromschienen-System-Herstellers.

1. Befestigen Sie den AKM wie in der nebenstehenden Abbildung (4) dargestellt. Beachten Sie, auch hier können je nach Landesvorschrift die Abgangskästen unter Spannung stehen (siehe Warnsymbol).

i INFORMATION

Die extrem hohe Vielfalt sämtlicher Baustellengegebenheiten vor Ort können in diesem Dokument nicht abgebildet werden. Deshalb empfehlen wir, sichten Sie die örtlichen Gegebenheiten durch Installationsfachpersonal.

1. Montieren und installieren Sie Ihr Kabel zum Verbraucher/zum Betriebsmittel, wie in der Abbildung (5) dargestellt. Beachten Sie, diese Abbildung dient ausschließlich der Montage und Installation des Abgangskabels, der einzelnen Phasen, des Neutralleiters und des Schutzleiters und entspricht nicht dem tatsächlichen, bestückten AKM.

Abb. 6: Anschluss des AKMs im TN-S- und TN-C-S-Netz

1. Setzen Sie passenden NH-Sicherungen in die dafür vorgesehenen Sicherungssockel. Verwenden Sie zum Einsetzen einen passenden NH-Sicherungshandschuh.

Nur 125 A-Variante des AKMs:

1. Entfernen Sie für die 125 A-Variante des AKMs das Vorhängeschloss zur Sicherung gegen unvorhergesehenes Schließen des AKMs. Beachten Sie auch hierbei, dass je nach Landesvorschrift für Elektroinstallationen die Abgangskästen unter Spannung stehen könnten.

2. Schalten Sie die Energiezufuhr/Spannung des Stromschienen-Strangs Ihres Systems ein und setzen damit Ihren AKM und die anhängenden Verbraucher in Betrieb.

4.2 Stromschienen-Abgangskasten - System BD2 - 250/400/530 A, ohne Deckeltrenner

i INFORMATION

Die folgenden Schritte zeigen die Montage des Stromschienen-Abgangskastens (System BD2 - 250/400/530 A-Varianten, ohne Deckeltrenner), unabhängig von der Bestückung/Installation. Beachten Sie, wie schon unter „Installations- und Bestückungsoptionen - schematische Darstellungen“ auf S. 26 beschrieben, dass die Bestückung Ihres Stromschienen-Abgangskasten und damit auch die Angaben zu Befestigungen von Komponenten und Verkabelungen von den folgenden Abbildungen abweichen können!

Die Varianten 250 A, 400 A und 530 A des AKMs besitzen keinen Deckeltrenner. Die Montage und Demontage des Stromschienen-Abgangskastens (AKM) ohne Deckeltrenner ist nur bei geöffnetem Deckel möglich.

Ein fingersicherer Aufbau erfüllt den Berührschutz!

Bei den AKM-Ausführungen mit Schaltelementen (Sicherungslastschalter oder Leistungsschalter) öffnet der Deckel nur bei ausgeschaltetem Schaltelement (Verriegelung)!

Abb. 1: AKM mit Schaltelementen

1. Verwenden Sie zum Öffnen des Stromschie- nen-Abgangskasten (AKM) einen Sechskant- Steckschlüssel oder ein anderes geeignetes Werkzeug.

i INFORMATION

Überprüfen Sie vor der Montage des AKMs den benötigten Platzbedarf. Abgangskästen dürfen nicht an Verbindungsstellen über Klemmböcke platziert werden! Bereits bei der Projektierung ist der Platzbedarf des AKMs zu berücksichtigen! Beachten Sie zudem die weiterführenden Montage- und Installationshinweise des Stromschienen-System-Herstellers.

1. Bei den 250/400/530 A-Varianten des AKMs erfolgt die Befestigung an der Stromschiene mit einer mitgelieferten Aufsetzhilfe. Stecken Sie die Aufsetzhilfe (Verdrehschutz - verhindert falsches Aufsetzen des AKMs) auf die Abgangsstelle des Stromschienen-Systems. Beachten Sie, dass je nach Landesvorschrift für Elektroinstallationen die Abgangskästen unter Spannung bzw. nicht unter Spannung montiert werden dürfen. Für den zweiten Fall schalten Sie die Spannung ab und schützen Sie den Stromschienen-Strang gegen Wiedereinschalten nach den örtlichen Regeln (siehe Warnsymbol).

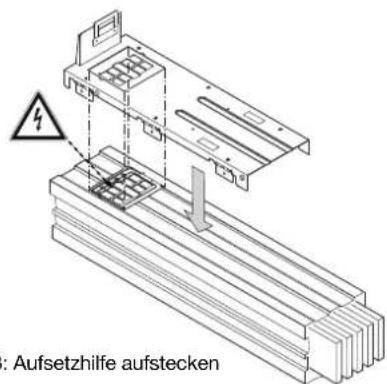

Abb. 3: Aufsetzhilfe aufstecken

1. Justieren Sie die Aufsetzhilfe (Verdrehschutz) an der Stromschiene durch Umklappen der Justagehalterungen.

Abb. 4: Aufsetzhilfe justieren

1. Befestigen Sie die Aufsetzhilfe mit einem Sechskant-Steckschlüssel oder einem anderen geeigneten Werkzeug.

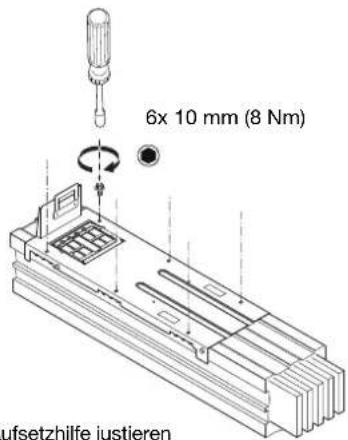

Abb. 5: Aufsetzhilfe justieren

1. Für die endgültige Befestigung justieren Sie den AKM an den Haltebolzen der Aufsetzhilfe (siehe Abb. 6). Beachten Sie, auch hier können je nach Landesvorschrift die Abgangsstellen der Stromschienen unter Spannung stehen (siehe Warnsymbol).

1. Abb. 7 - Kipphebel umlegen - AKM einrasten:
   (3) Führen Sie den AKM mit offenem Kipphebel in die Halteöffnung der Aufsetzhilfe.
   (4) Schieben Sie die Kontakte des AKMs in die Abgangsstelle der Stromschiene und die Bolzen des Kipphebels in die Halterung der Aufsetzhilfe.
   (5) Legen Sie den Kipphebel um,
   (6) bis der AKM an der Halterung der Aufsetzhilfe einrastet.

i INFORMATION

Die extrem hohe Vielfalt sämtlicher Baustellengegebenheiten vor Ort können in diesem Dokument nicht abgebildet werden. Deshalb empfehlen wir, sichten Sie die örtlichen Gegebenheiten durch Installationsfachpersonal.

1. Beachten Sie, dass bei einem offenen AKM je nach Landesvorschrift die Abgangsstellen der Stromschienen unter Spannung stehen (siehe Warnsymbol)!

1. Montieren und installieren Sie Ihre Kabel zu den Verbrauchern/Betriebsmitteln, wie in den folgenden Abbildungen dargestellt. Die tatsächlichen Darstellungen des AKMs und des Kabelabgangs können abweichen!

Abb. 9: Kabel-Einführung öffnen

Abb. 10: Kabel-Einführung mit Kabeltüllen (Zugentlastung integriert) demontieren

Abb. 11: Kabelhalterung montieren

Abb. 12: Kabeltüllen entsprechend dem Kabelquerschnitt zurechtschneiden und das Kabel durchführen

Abb. 13: Kabeleinführung mit Kabeltüllen montieren

1. Montieren und installieren Sie Ihre Kabel mit Kabelschuhen entsprechend der folgenden Darstellungen. Beachten Sie, diese Abbildung dient ausschließlich der Montage und Installation des Abgangskabels, der einzelnen Phasen, des Neutralleiters und des Schutzleiters und entspricht nicht dem tatsächlichen, bestückten AKM.

INFORMATION

Beachten Sie bei der Montage und Installation von Kabeln und Leitungen:

- Herstellerangaben zu Biegeradien von Kabel und Leitungen. - Halten Sie Luft- und Kriechstrecken an den Anschlussstellen ein. Treffen Sie ggf. zusätzliche Maßnahmen, wie Phasentrennwände und Isolation von Kabelschuhen.

Abb. 15: Anschluss CU-Kabelschuh mit Standard-Anschlussgarnitur

Abb. 16: Anschluss ALU-Kabelschuh mit zusätzlicher Scheibe entsprechend ISO 7093

INFORMATION

Eine Variante eines Stromlauf- / Verdrahtungsplans für den AKM finden Sie im Kap. „Stromlaufplan- / Verdrahtungsvariante“ auf S. 36.

Abb. 17: Anschluss des AKMs im TN-S- und TN-C-S-Netz

1. Schließen und Montieren Sie den Deckel des AKMs gemäß der folgenden Darstellung:

1. Setzen Sie passenden NH-Sicherungen in die dafür vorgesehenen Sicherungssockel. Verwenden Sie zum Einsetzen einen passenden NH-Sicherungshandschuh.
2. Schalten Sie die Energiezufuhr/Spannung des Stromschienen-Strangs Ihres Systems ein und setzen damit Ihren AKM und die anhängenden Verbraucher in Betrieb.

5. Installation

5.1 Stromlaufplan- / Verdrahtungsvariante

Der folgende Stromlaufplan zeigt eine Verdrahtungsvariante des Stromschienen-Abgangskastens AKM.

Die Verdrahtung ist abhängig von der gewählten AKM-Variante und damit von den verbauten Messgeräten und Komponenten.
6. Technische Daten

6.1 Technische Daten des Stromschienen-Abgangskastens

Allgemein
Produktbezeichnung Abgangskasten AKM für Schienenverteiler system BD2
Bauart geprüft nach DIN EN 61439
Fremdkörper- und Wasserschutz IP 34 gemäß DIN EN 61439-1
Betriebsspannung	Typ AKM 806: max. 230 V / 400 V (+-10 %)Typ AKM 96RME: max. 277 V / 480 V (+-10 %)Typ AKM 96RMPN: max. 277 V / 480 V (+-10 %)Typ AKM 96PA: max. 277 V / 480 V (+-10 %)Typ AKM 96PAMID: max. 277 V / 480 V (+-10 %)Typ AKM 96PQL: max. 277 V / 480 V (+-10 %)Typ AKM 103: max. 277 V / 480 V (+-10 %)
Betriebsstrom (abhängig vom Gerätetyp) max. 125 A / 250 A / 400 A / 530 A
Umgebungstemperaturbereich -10 °C bis +55 °C
Relative Luftfeuchte 0 bis 75 % RH
Betriebshöhe	0 bis 2000 m über NN
Verschmutzungsgrad	2
Einbaulage	senkrecht oder waagerecht
Verlustleistung gesamt	97 W
Lüftung	keine Fremdlüftung erforderlich
Mechanischer Aufbau Länge x Breite x Höhe	siehe Tabelle „Maße“ auf S. 22

Leistungsabgang
Spannung	Typ AKM 806: max. 230 V / 400 V (+-10 %)Typ AKM 96RME: max. 277 V / 480 V (+-10 %)Typ AKM 96RMPN: max. 277 V / 480 V (+-10 %)Typ AKM 96PA: max. 277 V / 480 V (+-10 %)Typ AKM 96PAMID: max. 277 V / 480 V (+-10 %)Typ AKM 96PQL: max. 277 V / 480 V (+-10 %)Typ AKM 103: max. 277 V / 480 V (+-10 %)
Maximal zulässiger Strom (abhängig vom Gerätetyp)	max. 125 A / 250 A / 400 A / 530 A
Belastungsfaktor Dauer (24 h)	0,6
Belastungsfaktor Kurzzeit (2 h)	1,0
Absicherung (abhängig vom Gerätetyp)	3x NH, max. 125 / 250 / 400 / 530 A
Leiteranzahl	5
max. Anschlussquerschnitt	125 A: 50 mm^2 250/400/530 A: 240 mm^2
Kurzschlussfestigkeit	über NH-Sicherung gegeben

Technische Daten Messgerät
Absicherung Messgerät	Motorschutzschalter 6,3 A nach DIN EN IEC 60947-4-1
Weitere Angaben zum Messgerät	siehe Datenblatt zum Messgerätes
Digitaler Eingang: Impulserfassung (Option)
Typ Halbleiterrelais, nicht kurzschlussfest
Maximale Zählerfrequenz 20 Hz
Eingangssignal liegt an 18 V .. 28 V DC (typisch 4 mA)
Eingangssignal liegt nicht an 0 .. 5 V DC, Strom kleiner 0,5 mA
Anschluss Buchse M8, 3-polig
Leitungslänge bis 30 m nicht abgeschirmt
Leitungslänge größer 30 m abgeschirmt
Versorgung Impulseingang Netzteil 24 VDC, max. 1,3 A

Temperaturmessung
Fühler PT100 in unmittelbarer Nähe zur NH-Sicherung

Ethernet-Schnittstelle
Anschluss Han PushPull RJ45
Protokolle	AKM 806: Modbus/TCP, DHCP-Client, SNMP V2cAKM 96RME: TCP/IP, DHCP-Client (BootP),Modbus/TCP (Port 502), ICMP (Ping), NTP,Modbus RTU over Ethernet, FTP, SNMPAKM 96RMPN: TCP/IP, Modbus/TCP (Port 502),CMP (Ping), NTP, Modbus RTU over Ethernet (Port 8000), FTP ProfiNet (SNMP, DCP,MRP, LLDP, DCOM, RPC ...)AKM 96PA: TCP/IP, DHCP-Client (BootP),Modbus/TCP (Port 502), ICMP (Ping), NTPAKM 96PAMID: TCP/IP, DHCP-Client (BootP),Modbus/TCP (Port 502), ICMP (Ping), NTPAKM 96PQL: TCP/IP, DHCP-Client (BootP),Modbus/TCP (Port 502), ICMP (Ping), NTPAKM 103: Modbus RTU/Slave

Serielle Schnittstelle
RS485 - Modbus RTU/Slave	9,6 / 19,2 / 38,4 / 57,6 / 115,2 kbps
Anschluss M12, 4polig, A-kodiert; je 1x Buchse und Stecker

Differenzstromerfassung
Überwachungsgerät	Interner RCM-Eingang des Messgerätes; siehe Datenblatt zum Messgerät
Erfasste Fehlerströme	Typ A

Erweiterte Differenzstromerfassung (Option)
Überwachungsgerät	RCM 202-AB
Erfasste Fehlerströme	Typ A / B / B+

6.2 Technische Daten der verbauten Messgeräte und Komponenten

Die Varianten der Stromschienen-Abgangskästen sind vielfältig und mit unterschiedlichen Bestückungen und Installationen zu erwerben. Deshalb beachten Sie die technischen Daten in allen Nutzungsinformationen, die zu den verbauten Messgeräten und Komponenten gehören!

7. Service und Wartung

i INFORMATION

Zum Service und zur Wartung des Stromschienen-Systems BD2 mit Stromschienen-Abgangskasten und den darin verbauten Messgeräten und Komponenten beachten Sie bitte die entsprechenden Nutzungsinformationen der jeweiligen Hersteller.

7.1 Service

Für Fragen, die in diesem Handbuch nicht beantwortet oder beschrieben werden, wenden Sie sich an den Hersteller. Für die Bearbeitung von Fragen unbedingt folgende Angaben bereit halten:

• Gerätebezeichnung (siehe Typenschild).
• Seriennummer (siehe Typenschild).
• Messspannung und Versorgungsspannung.
  · Genaue Fehlerbeschreibung.

GEFAHR

Lebensgefahr oder Verletzungsgefahr durch gefährliche Spannungen!

· Vor Beginn von Arbeiten, auch Service- und Wartungsarbeiten, Ihre Anlage und den Stromschienen-Abgangskasten spannungsfrei schalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, Erden und Kurzschließen, benachbarte unter Spannung stehende Teile abdecken oder abschranken.
- Nur Elektrofachkräfte und elektrotechnisch qualifiziertes Personal dürfen die im Folgenden beschriebenen Arbeiten ausführen [IEC 61439-1; EN 50110-1].
- Halten Sie länderspezifische Sicherheitsvorschriften und Bestimmungen für das Arbeiten in der Nähe von spannungsführenden Teilen ein [EN 50110-1].
- Beachten Sie zusätzliche Warnhinweise auf den Geräten und Komponenten.

GEFAHR

Lebensgefahr oder Verletzungsgefahr durch gefährliche Spannungen!

Der Stromschienen-Abgangskasten steht auch bei ausgebautem Messgerät unter Spannung. Wegen des offenen Türausschnitts ist der Berürungsschutz nicht sichergestellt.

- Den Türausschnitt im Deckel des Kastens mit einer stabile und sichere Abdeckung verschließen.

Janitza®

Janitza electronics GmbH

Vor dem Polstück 6

D-35633 Lahnau

Support Tel. [phone]

E-Mail: [e-mail]

[e-mail] | www.janitza.de

www.janitza.com

Busbar tap-off unit
