UMG 104 - Messung Janitza - Kostenlose Bedienungsanleitung

Produkttyp	Multifunktions-Messgerät für elektrische Größen
Marke	Janitza
Modell	UMG 104
Abmessungen (B x H x T)	ca. 90 mm x 107,5 mm x 82 mm
Gewicht	350 g
Versorgungsspannung (Option 230 V)	95 V – 240 V AC (45–65 Hz) oder 135 V – 340 V DC
Leistungsaufnahme	max. 3,2 W / 9 VA
Anzeige	LCD mit Hintergrundbeleuchtung (optional)
Messeingänge Spannung	4 Eingänge, max. 277 V L-N / 480 V L-L (3-Phasen-4-Leiter), 480 V L-L (3-Phasen-3-Leiter)
Messeingänge Strom	4 Eingänge, Anschluss externer Wandler ../1 A oder ../5 A, Nennstrom 5 A, Dauerstrom 6 A
Messgrößen	Spannung, Strom, Leistung (Wirk-, Blind-, Schein), Arbeit, Oberschwingungen 1.–40., Frequenz, cos φ, THD
Genauigkeit (Wirkenergie)	Klasse 0,5 S (Wandler ../5 A), Klasse 1 (Wandler ../1 A)
Schnittstellen	RS232, RS485 (Modbus RTU), optional Profibus DP/V0
Digitale Ein-/Ausgänge	2 Eingänge (24 V DC, S0-tauglich), 2 Ausgänge (Halbleiterrelais, max. 50 mA)
Temperaturmesseingang	Anschluss für PT100, PT1000, KTY83, KTY84
Montage	Hutschiene 35 mm (DIN EN 60715), Einbaulage beliebig
Schutzart	IP20 (Frontseite)
Schutzklasse	II (Schutzleiter nicht erforderlich)
Betriebstemperatur	-10 °C bis +55 °C
Batterie	CR2032 (3 V Li-Mn), Lebensdauer ca. 5–10 Jahre
Programmiersoftware	GridVis (im Lieferumfang enthalten)
Lieferumfang	UMG 104, Schraubklemmen (2/3/5/6-polig), CD mit Software, RS485-Abschlusswiderstand, Schraubendreher

Häufig gestellte Fragen - UMG 104 Janitza

Wie stelle ich das Stromwandler-Übersetzungsverhältnis am UMG 104 ein?

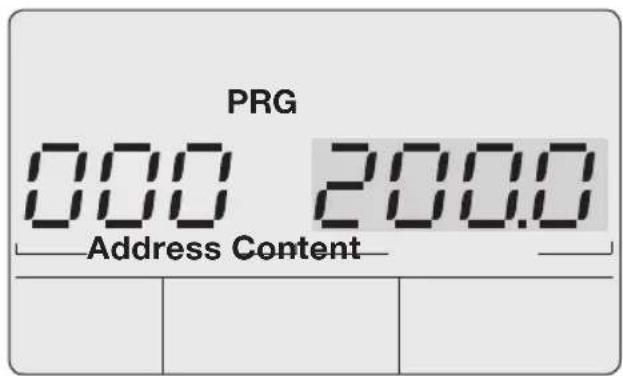

Rufen Sie den Programmier-Modus auf (Tasten 1 und 2 gleichzeitig 1 Sek. drücken). Wählen Sie Adresse 000 für den Primärstrom und geben Sie den Wert ein (z. B. 200 A). Adresse 001 ist für den Sekundärstrom (werksseitig 5 A). Bestätigen Sie durch gleichzeitiges Drücken beider Tasten.

Welche Spannungsversorgung benötigt das UMG 104?

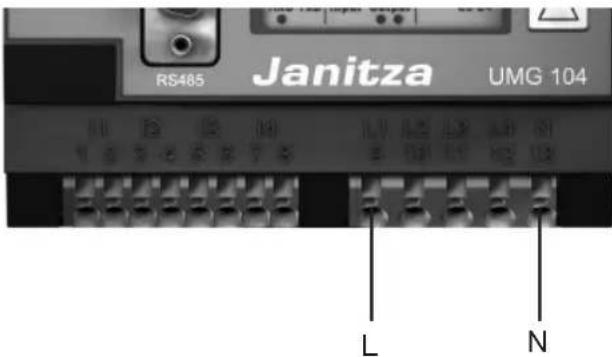

Das Gerät wird je nach Ausführung mit 95–240 V AC (45–65 Hz) oder 135–340 V DC versorgt. Die maximal aufgenommene Leistung beträgt 3,2 W / 9 VA. Die Versorgungsspannung muss über einen 6-A-Leitungsschutzschalter (Typ C) abgesichert werden.

Kann das UMG 104 in IT-Netzen eingesetzt werden?

Ja, das UMG 104 ist für IT-Netze (Dreiphasen-3-Leitersysteme) geeignet. Dazu muss die Anschlussvariante der Spannungsmessung auf Adresse 111 auf 1 gesetzt werden (Dreiphasen-3-Leiter). Beachten Sie die maximalen Spannungen und die Erdung.

Wie schließe ich einen Temperaturfühler an?

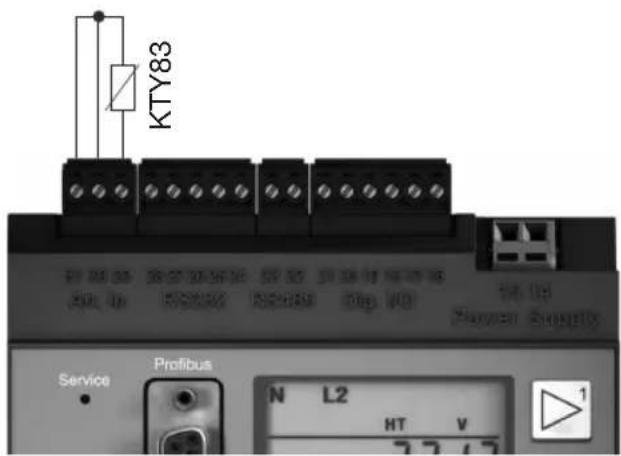

Der Temperaturmesseingang (Klemmen 29, 30, 31) unterstützt PT100, PT1000, KTY83 und KTY84. Verwenden Sie eine abgeschirmte Leitung für Längen über 30 m. Der Anschluss erfolgt gemäß dem Schaltbild im Handbuch.

Wie setze ich die Wirkarbeitszähler zurück?

Stellen Sie im Programmier-Modus die Adresse 112 auf den Wert 1. Dadurch werden alle Wirk-, Schein- und S0-Zähler gelöscht. Nach dem Rücksetzen wird der Wert automatisch wieder auf 0 gesetzt.

Welche Kommunikationsschnittstellen stehen zur Verfügung?

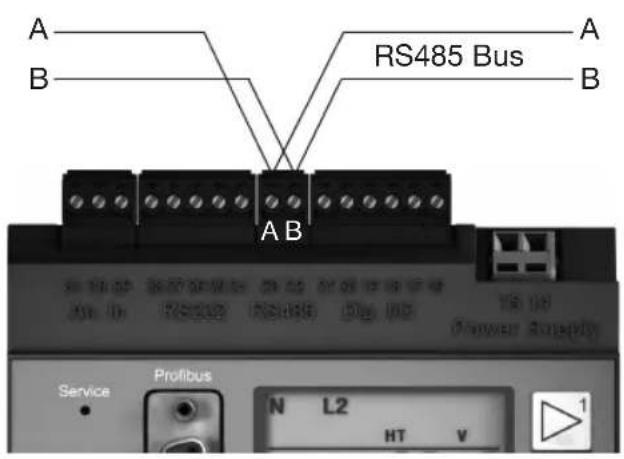

Das UMG 104 verfügt über RS232 (5-polige Schraubklemme), RS485 (Modbus RTU, 2-polige Schraubklemme) und optional Profibus DP/V0 (9-polige D-Sub-Buchse). Alle Schnittstellen können gleichzeitig genutzt werden.

Was bedeutet die Anzeige 'EEEE' im Display?

'EEEE' zeigt eine Messbereichsüberschreitung an. Es liegt vor, wenn an einem Spannungs- oder Stromeingang der spezifizierte Bereich überschritten wird. Prüfen Sie die anliegenden Spannungen/Ströme und stellen Sie ggf. Wandler oder Spannungsteiler nach.

Wie viele Messwerte kann das UMG 104 speichern?

Das Gerät erfasst über 800 Messwerte. Es sind zwei werkseitige Aufzeichnungen vorkonfiguriert (z. B. 15-Minuten-Mittelwerte). Weitere Aufzeichnungen können mit der Software GridVis definiert werden.

Kann das UMG 104 auch Gleichstrom messen?

Nein, das UMG 104 ist nur für Wechselstrom und -spannung ausgelegt. Gleichströme werden nicht gemessen.

Wie verbinde ich das UMG 104 mit einem PC?

Verwenden Sie das optionale RS232-Kabel (Art.-Nr. 08 02 427) oder einen RS485/USB-Wandler. Die Software GridVis ermöglicht die Konfiguration und das Auslesen der Daten. Die Baudrate muss im Gerät passend eingestellt sein (Adresse 201).

BEDIENUNGSANLEITUNG UMG 104 Janitza

Betriebsanleitung und technische Daten

4 x Strommessung 4 x Spannungsmessung

Janitza®

Allgemeines 4

Copyright 4

Geschützte Markenzeichen 4

Haftungsauschluß 4

Kommentare zum Handbuch 4

Bedeutung der Symbole 5

Eingangskontrolle 6

Lieferumfang 7

Lieferbares Zubehör 7

Anwendungshinweise 8

Produktbeschreibung 10

Bestimmungsgemäßer Gebrauch 10

Leistungsmerkmale UMG104 11

Messverfahren 12

Bedienungskonzept 12

Programmiersoftware GridVis 13

Dreiphasen-4-Leitersysteme 14

Dreiphasen-3-Leitersysteme 16

Bedienung 18

Tastenfunktionen 18

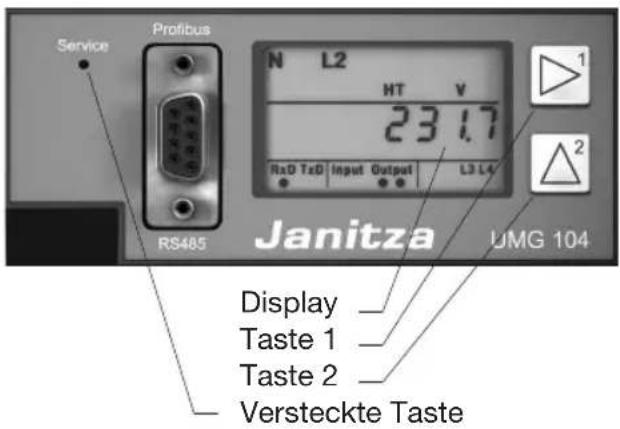

Versteckte Taste (Service) 18

Anzeige-Modus 19

Programmier-Modus 20

Display-Password 21

Installation 22

Einbauort 22

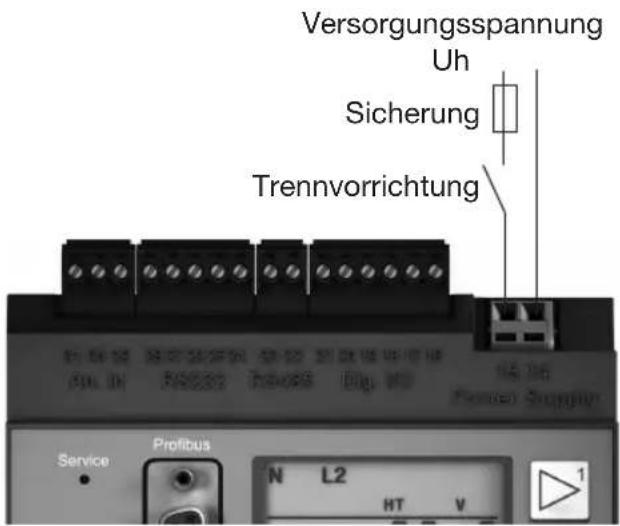

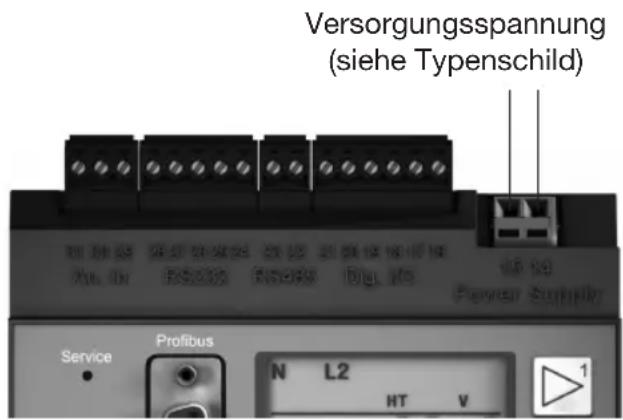

Versorgungsspannung 23

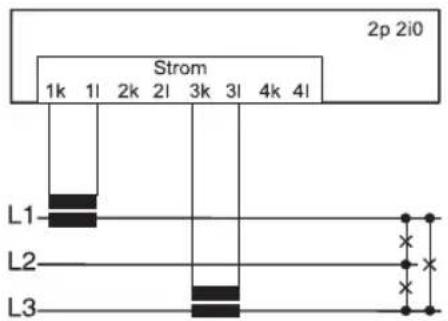

Strommessung 24

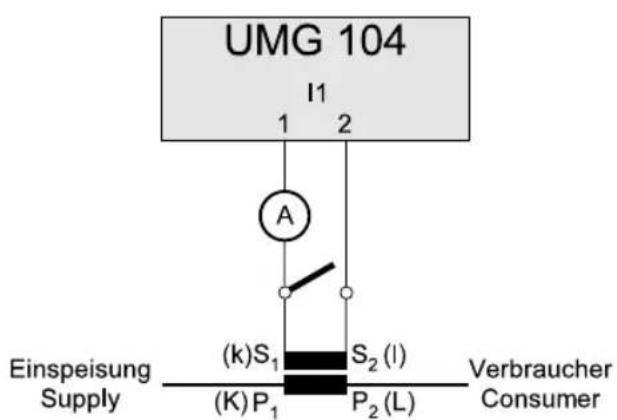

Amperemeter 26

Direktmessung 28

Spannungsmessung 29

Schnittstellen 32

RS485 34

RS485 Profibus DP V0 Slave 36

Digitale Ein- und Ausgänge 38

Temperaturmesseingang 42

Inbetriebnahme 43

Versorgungsspannung anlegen 43

Frequenzmessung 43

Messspannung anlegen 44

Drehfeldrichtung 45

Messstrom anlegen 45

Kontrolle der Leistungsmessung 46

Konfiguration 47

Stromwandlerverhältnis 47

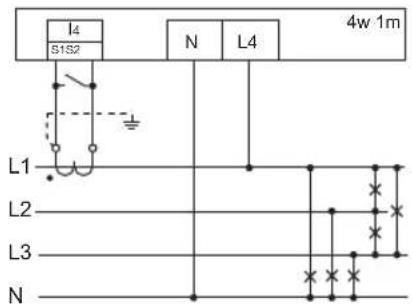

Anschlussvarianten Strommessung 48

Spannungswandlerverhältnis 49

Anschlussvarianten Spannungsmessung 50

Schnittstellen 51

RS232 51

RS485 51

Profibus (Option) 52

Aufzeichnungen 55

Systeminformationen 56

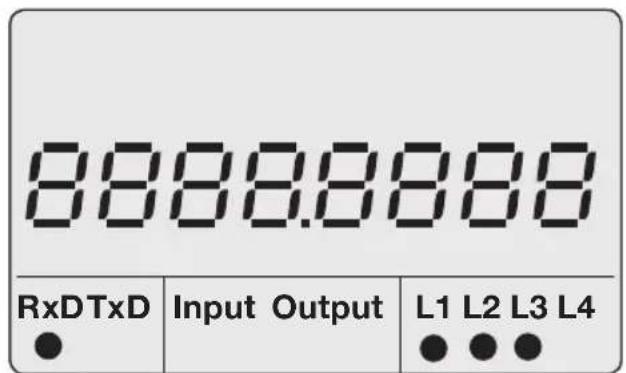

Messbereichsüberschreitung 56

Seriennummer 57

Datum 57

Firmware Release 57

Uhrzeit 57

Service und Wartung 58

Instandsetzung und Kalibration 58

Frontfolie 58

Batterie 58

Firmware-Update 58

Service 58

Vorgehen im Fehlerfall 59

Technische Daten 62

Allgemein 62

Umgebungsbedingungen im Betrieb 62

Transport und Lagerung 62

Versorgungsspannung 63

Schutzklasse 64

Ein- und Ausgänge 65

Temperaturmesseingang 66

Schnittstellen 67

Messunsicherheit 68

Messeingänge 70

Spannungsmessung 70

Parameterliste 72

Anhang 76

Messwertanzeigen 76

Konformitätserklärung 77

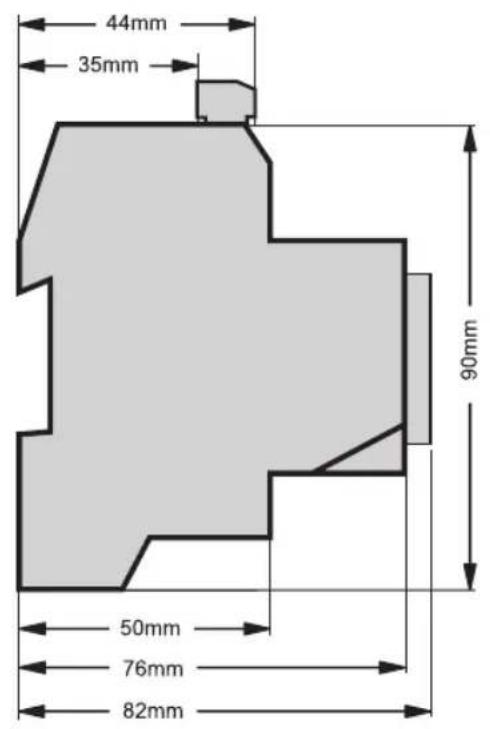

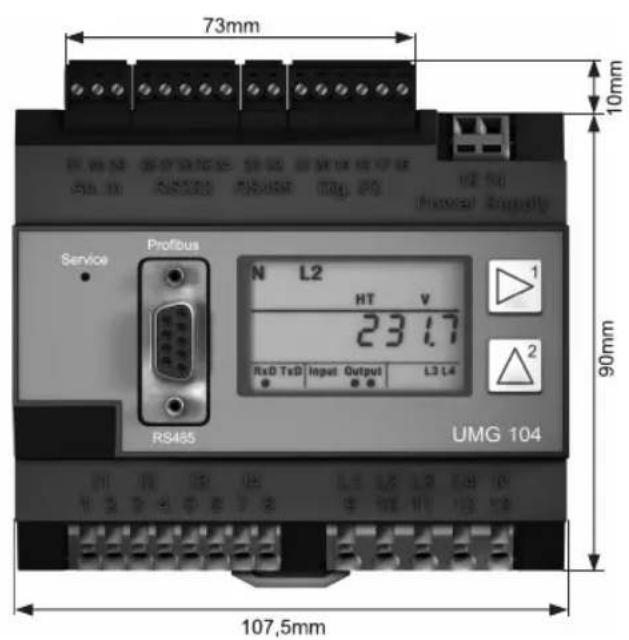

Maßbilder 78

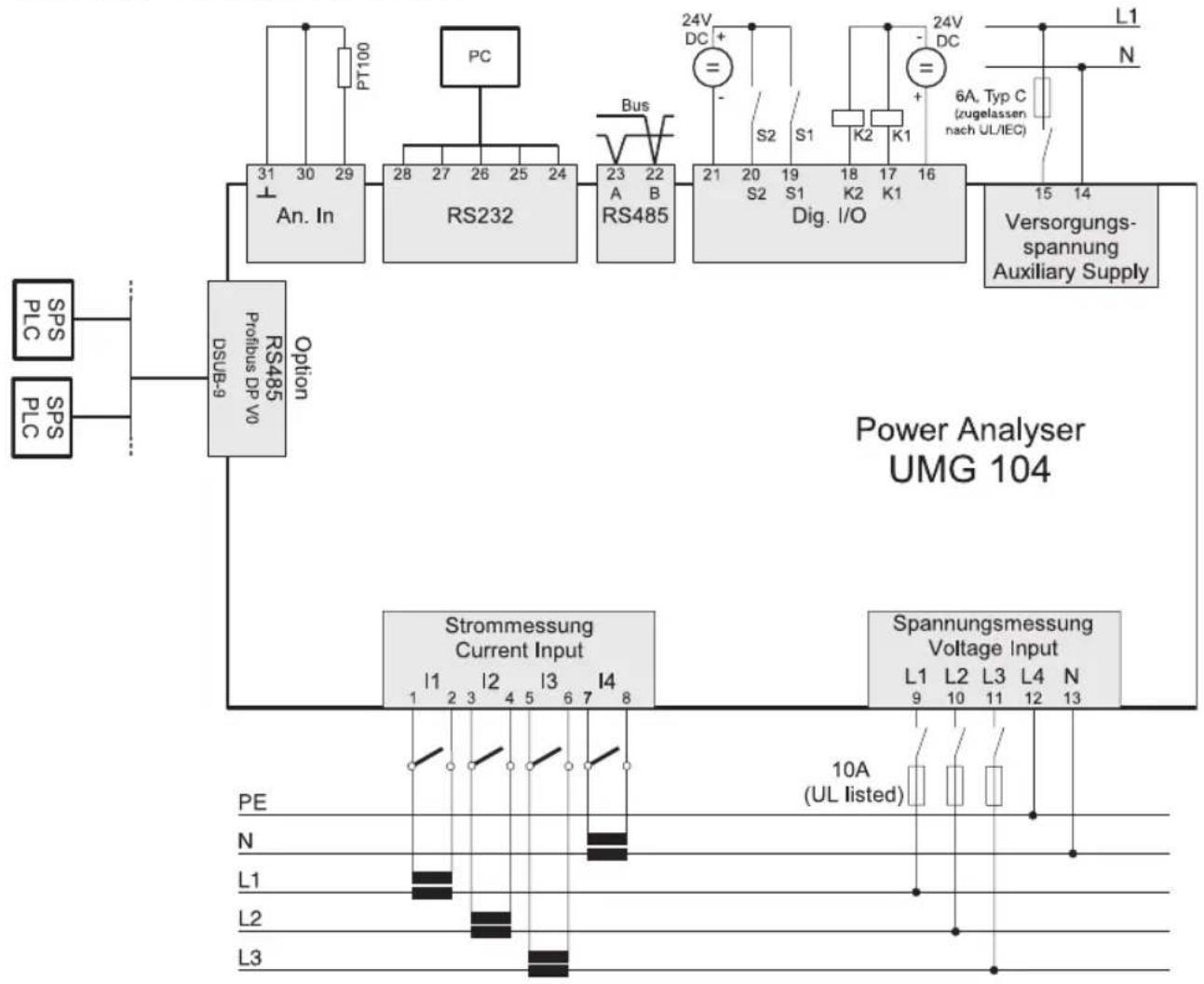

Anschlussbeispiel UMG104 79

Kurzanleitung 80

Allgemeines

Copyright

Dieses Handbuch unterliegt den gesetzlichen Bestimmungen des Urheberrechtsschutzes und darf weder als Ganzes noch in Teilen auf mechanische oder elektronische Weise fotokopiert, nachgedruckt, reproduziert oder auf sonstigem Wege ohne die rechtsverbindliche, schriftliche Zustimmung von

Janitza electronics GmbH,

Vor dem Polstück 1,

D 35633 Lahnau,

Deutschland,

vervielfältigt oder weiterveröffentlicht werden.

Geschützte Markenzeichen

Alle Markenzeichen und ihre daraus resultierenden Rechte gehören den jeweiligen Inhabern dieser Rechte.

Haftungsauschluß

Janitza electronics GmbH übernimmt keinerlei Verantwortung für Fehler oder Mängel innerhalb dieses Handbuches und übernimmt keine Verpflichtung, den Inhalt dieses Handbuchs auf dem neuesten Stand zu halten.

Kommentare zum Handbuch

Ihre Kommentare sind uns willkommen. Falls irgend etwas in diesem Handbuch unklar erscheint, lassen Sie es uns bitte wissen und schicken Sie uns eine EMAIL an:

[e-mail]

Bedeutung der Symbole

Im vorliegenden Handbuch werden folgende Piktogramme verwendet:

Gefährliche Spannung!

Lebensgefahr oder schwere Verletzungsgefahr. Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten.

Achtung!

Bitte beachten Sie die Dokumentation. Dieses Symbol soll Sie vor möglichen Gefahren warnen, die bei der Montage, der Inbetriebnahme und beim Gebrauch auftreten können.

Hinweis

Schutzleiteranschluss.

Eingangskontrolle

Der einwandfreie und sichere Betrieb dieses Gerätes setzt sachgemäßen Transport, fachgerechte Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät unverzüglich außer Betrieb zu setzen und gegen unbeabsichtigte Inbetriebnahme zu sichern.

Das Aus- und Einpacken ist mit der üblichen Sorgfalt ohne Gewaltanwendung und nur unter Verwendung von geeignetem Werkzeug vorzunehmen. Die Geräte sind durch Sichtkontrolle auf einwandfreien mechanischen Zustand zu überprüfen. Bitte beachten Sie auch die dem Gerät beigelegte Installationsanleitung.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät z.B.

• sichtbare Beschädigung aufweist,
• trotz intakter Netzversorgung nicht mehr arbeitet,
• längere Zeit ungünstigen Verhältnissen (z.B. Lagerung außerhalb der zulässigen Klimagrenzen ohne Anpassung an das Raumklima, Betauung o.ä.) oder Transportbeanspruchungen (z.B. Fall aus großer Höhe auch ohne sichtbare äußere Beschädigung o.ä.) ausgesetzt war.

Prüfen Sie bitte den Lieferumfang auf Vollständigkeit bevor Sie mit der Installation des Gerätes beginnen.

Alle zum Lieferumfang gehörenden Schraubklemmen sind am Gerät aufgesteckt.

Die Installations- und Inbetriebnahmeanleitung beschreibt auch Optionen, die nicht zum Lieferumfang gehören.

Alle gelieferten Optionen und Ausführungsvarianten sind auf dem Liefer-schein beschrieben.

Lieferumfang

Anzahl Art.Nr. Bezeichnung
1 52 20 xxx 1) UMG104 XX 2)
1 33 03 082 Installations- und Inbetriebnahmeanleitung.
1 51 00 116 CD mit folgendem Inhalt:
	- Programmiersoftware „GridVis“,
- Funktionsbeschreibungen, GridVis, UMG104 ..
- GSD-Datei „0B41.GSD“ für Profibus DP V0
1 10 01 807 Schraubklemme, steckbar, 2polig.
1 10 01 808 Schraubklemme, steckbar, 3polig.
1 10 01 809 Schraubklemme, steckbar, 5polig.
1 10 01 810 Schraubklemme, steckbar, 6polig.
1 89 10 051 Schlitz-Schraubendreher (0,40x2mm), ESD
1 52 00 008 RS485-Abschlusswiderstand, 120Ohm

1) Artikelnummer siehe Lieferschein.
2) Ausführungsvariante.

Lieferbares Zubehör

Art.Nr. Bezeichnung
21 01 102 Batterie, Lithium CR2450N, 3V/540mAh08 02 427 RS232, Anschlusskabel (UMG104 - PC), 2m, 5polig

Anwendungshinweise

Bitte lesen Sie die vorliegende Bedienungsanleitung sowie alle weiteren Publikationen, die zum Arbeiten mit diesem Produkt (insbesondere für die Installation, den Betrieb oder die Wartung) hinzugezogen werden müssen.

Beachten Sie hierbei alle Sicherheitsvorschriften sowie Warnhinweise. Sollten Sie den Hinweisen nicht folgen, kann dies Personenschäden oder/und Schäden am Produkt hervorrufen.

Jegliche unerlaubte Änderung oder Verwendung dieses Geräts, welche über die angegebenen mechanischen, elektrischen oder anderweitigen Betriebsgrenzen hinausgeht, kann Personenschäden oder/und Schäden am Produkt hervorrufen.

Jegliche solche unerlaubte Änderung begründet „Missbrauch“ und/oder „Fahrlässigkeit“ im Sinne der Gewährleistung für das Produkt und schließt somit die Gewährleistung für die Deckung möglicher daraus folgender Schäden aus.

Dieses Gerät ist ausschließlich durch Fachkräfte zu betreiben und instandzuhalten.

Fachkräfte sind Personen, die aufgrund ihrer einschlägigen Ausbildung und ihrer Erfahrung befähigt sind, Risiken zu erkennen und mögliche Gefährdungen zu vermeiden, die der Betrieb oder die Instandhaltung des Gerätes verursachen kann.

Bei Gebrauch des Gerätes sind zusätzlich die für den jeweiligen Anwendungsfall erforderlichen Rechts- und Sicherheitsvorschriften zu beachten.

Achtung!

Wird das Gerät nicht gemäß der Betriebsanleitung betrieben, so ist der Schutz nicht mehr sichergestellt und es kann Gefahr von dem Gerät ausgehen.

Leiter aus Einzeldrähten müssen mit Aderendhülsen versehen werden.

Nur Schraubsteckklemmen mit der gleichen Polzahl und der gleichen Bauart dürfen zusammengesteckt werden.

Produktbeschreibung

Bestimmungsgemäßer Gebrauch

Das UMG104 ist für die Messung und Berechnung von elektrischen Größen wie Spannung, Strom, Leistung, Arbeit, Oberschwingungen usw. in der Gebäudeinstallation, an Verteilern, Leistungsschaltern und Schienenverteilern vorgesehen.

Messspannungen und Messströme müssen aus dem gleichen Netz stammen.

Das UMG104 wird fest in Schaltschränke oder Installationskleinverteiler eingebaut. Die Einbaulage ist beliebig.

Die Messergebnisse können angezeigt, gespeichert und über serielle Schnittstellen ausgelesen und weiterverarbeitet werden.

Die Spannungsmesseingänge sind für die Messung in Niederspannungsnetzen, in welchen Nennspannungen bis 300V Leiter gegen Erde und Stoßspannungen der Überspannungskategorie III vorkommen können, ausgelegt.

Die Strommesseingänge des UMG104 werden über externe ../1A oder ../5A Stromwandler angeschlossen.

Die Messung in Mittel- und Hochspannungsnetzen findet grundsätzlich mit Strom- und Spannungswandlern statt. Für diese sind besondere Sicherheitsbestimmungen zu beachten, auf die hier nicht weiter eingegangen wird.

Das UMG104 erfüllt die Prüfanforderungen für den Gebrauch in industriellen Bereichen.

Netzausfallerkennung

Die Netzausfallerkennung erfolgt über die Spannungsmesseingänge. Die Auswahl der Spannungsmesseingänge ist mit der Software GridVis konfigurierbar.

Netzausfallüberbrückungszeit

Das UMG104 überbrückt folgende Netzausfälle am Hilfsspannungseingang:

Netzspannung Überbrückungszeit

230V AC max. 80ms

Leistungsmerkmale UMG104

• Messung in IT-, TN- und TT-Netzen,
• 4 Spannungsmesseingänge
• 4 Strommesseingänge,
• kontinuierliche Abtastung der Spannungs- und Strommesseingänge,
• Arbeitsmessung, Messunsicherheit Klasse 0,5 für ../5A Wandler,
• Arbeitsmessung, Messunsicherheit Klasse 1 für ../1A Wandler,
• Erfassung von mehr als 800 Messwerten,
• Fourieranalyse 1. bis 40. Oberschwingung für U, I, P (Bezug/Lieferung) und Q (ind./kapazitiv),
• 2 digitale Eingänge,
• 2 digitale Ausgänge,
• Temperaturmesseingang,
• LCD Anzeige, Hintergrundbeleuchtung (Option),
• 2 Tasten,
• Profibus DP/V0 (Option),
• RS485 (Modbus RTU),
• RS232,
• Arbeitstemperaturbereich -10°C .. +55°C,
• Montage auf Hutschiene 35mm,
• Geeignet für den Einbau in Installationsverteiler,
• Geeignet für die Messung in Netzen mit Frequenzumrichtern.

Messverfahren

Das UMG104 misst lückenlos und berechnet alle Effektivwerte über ein 200ms Intervall.

Bedienungskonzept

Sie können das UMG104 über mehrere Wege programmieren und Messwerte abrufen.

• Direkt am Gerät über 2 Tasten und das Display. Sie können die Werte in der Parameterliste (siehe Anhang) ändern und die Messwerte aus den Messwertanzeigen abrufen.
• Über die Programmiersoftware GridVis.
• Über die RS485 mit dem Modbus-Protokoll. Sie können Daten mit Hilfe der Modbus-Adressenliste (ist auf dem beiliegenden Datenträger abgelegt) ändern und abrufen.

In dieser Betriebsanleitung wird nur die Bedienung des UMG104 über das integrierte Display und die zwei Tasten beschrieben.

Die Programmiersoftware Gridvis und die Homepage haben eine eigene „Online-Hilfe“.

Verwenden Sie für die Programmierung am UMG104 die Parameterliste im Anhang dieser Anleitung und für die Programmierung über eine serielle Schnittstelle die Modbus-Adressenliste auf der zum Lieferumfang gehörenden Datenträger.

Programmiersoftware GridVis

Das UMG104 kann mit der zum Lieferumfang gehörenden Programmiersoftware GridVis programmiert und ausgelesen werden. Hierfür muss ein PC über eine serielle Schnittstelle an das UMG104 angeschlossen werden.


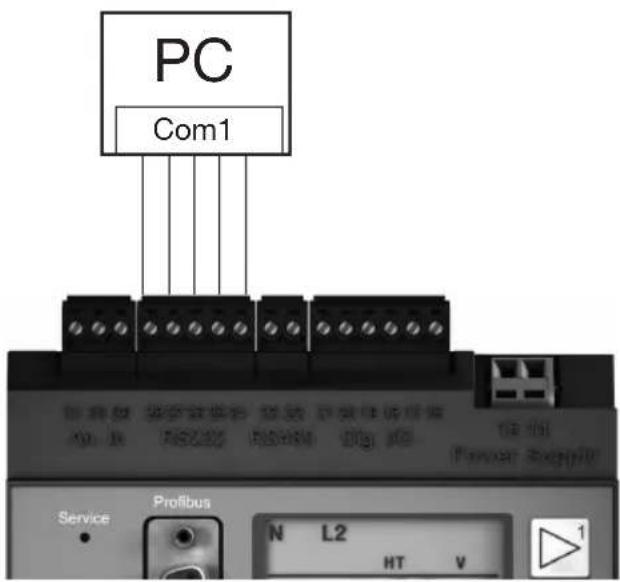

Abb.13.1 Anschluss eines UMG104 an einen PC über ein RS232-Kabel.

Leistungsmerkmale GridVis

• Programmieren des UMG104
• Konfiguration von Aufzeichnungen
  • Auslesen von Aufzeichnungen.
• Speichern von Daten in eine Datenbank
  • Grafische Darstellung von Messwerten
• Programmierung von kundenspezifischen Anwendungen.
    note["Schnittstellen-wandler"]

Abb.13.2 Anschluss eines UMG104 an einen PC über einen Schnittstellenwandler.

Dreiphasen-4-Leitersysteme

Das UMG104 kann in Dreiphasen-4-Leitersysteme (TN-, TT-Netz) (50Hz, 60Hz) mit geerdetem Nulleiter eingesetzt werden. Die Körper der elektrischen Anlage sind geerdet.

Die Spannung Leiter zu Neutralleiter darf maximal 300V AC betragen.

Das UMG104 ist nur für Umgebungen in denen die Bemessungs-Stoßspannung von 4kV (Überspannungskategorie III) nicht überschritten wird, geeignet.

U_L-N / U_L-L
66V / 115V
120V / 208V
127V / 220V
220V / 380V
230V / 400V
240V / 415V
260V / 440V	Maximale Nennspannungdes Netzes.
277V / 480V

Abb.14.1 Tabelle der geeigneten Nennspannungen.

Abb.15.1 Prinzipschaltbild, UMG104 im TN-Netz.

Dreiphasen-3-Leitersysteme

Das UMG104 kann in ungeerdeten Dreiphasen-3-Leitersysteme (IT-Netz) eingesetzt werden. Die Spannung Leiter zu Leiter darf maximal 480V AC (50Hz, 60Hz) betragen.

Das UMG104 ist nur für Umgebungen geeignet, in denen die Bemessungs-Stoßspannung von 4kV (Überspannungskategorie III) nicht überschritten wird.

Im IT-Netz ist der Sternpunkt des Spannungserzeugers nicht geerdet. Die Körper der elektrischen Anlage sind geerdet. Eine Erdung über eine hochohmige Impedanz ist erlaubt.

IT-Netze sind nur in bestimmten Anlagen mit eigenem Transformator oder Generator zulässig.

U_L-L

66V

115V

120V

127V

200V

230V

240V

260V

277V

347V

380V

400V

415V

440V

480V

Maximale Nennspannung des Netzes
Abb.16.1 Tabelle der für die Spannungsmesseingänge geeigneten Netz-Nennspannungen.

Abb.17.1 Prinzipschaltbild, UMG104 im IT-Netz ohne N.

Abb.17.2 Prinzipschaltbild, UMG104 im IT-Netz mit N.

Bedienung

Um die Installation und die Inbetriebnahme des UMG104 ohne PC zu erleichtern, besitzt das UMG104 ein Display, die Tasten 1 und 2 und die Service-Taste.

Wichtige Parameter wie Stromwandler und Geräteadresse sind in der Parameterliste (siehe Anhang) aufgelistet können direkt am Gerät programmiert werden.

Bei der Bedienung wird zwischen dem

• Anzeige-Modus und dem
- Programmier-Modus
unterschieden.

Tastenfunktionen

Taste „kurz„ betätigen:

• vorwärts blättern
- Ziffer/Wert +1

Taste „lang„ betätigen:

• rückwärts blättern
• Ziffer/Wert -1

Beide Tasten gleichzeitig für etwa 1 Sekunde gedrückt halten:

- Wechsel zwischen Anzeige-Modus und Programmier-Modus.

Tasten 1 und 2

Die Bedienung des UMG104 erfolgt über die Tasten 1 und 2.

Versteckte Taste (Service)

Die Service-Taste ist nur für die Benutzung durch eingewiesene Service-Mitarbeiter bestimmt.

Anzeige-Modus

Nach einer Netzwiederkehr befindet sich das Gerät im Anzeige-Modus.

Im Anzeige-Modus können Sie mit den Tassten 1 und 2 zwischen den Messwertanzeigen blättern.

Wählen Sie mit Taste 1 die Phase für die Messwerte.

Blättern Sie mit Taste 2 zwischen den Messwerten für Strom, Spannung, Leistung usw.

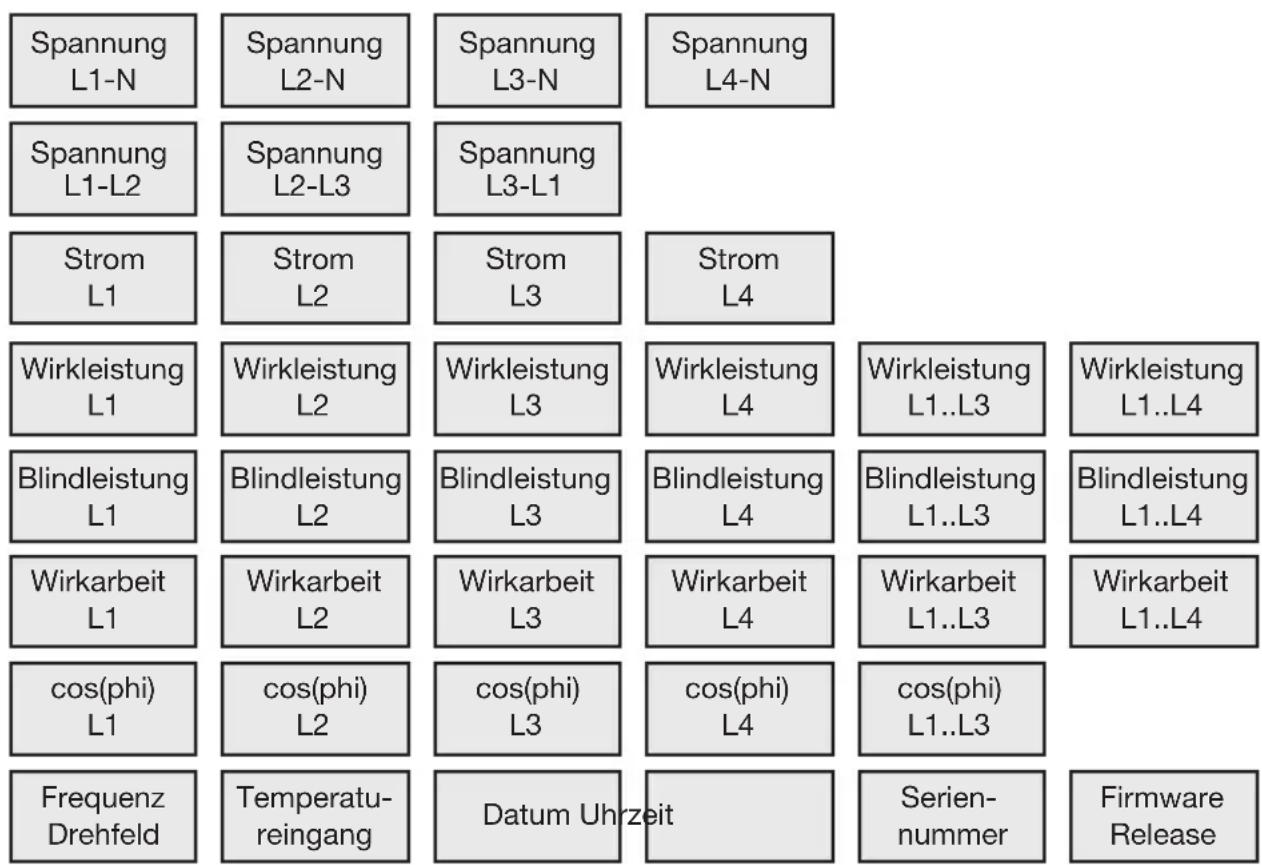

Die werksseitige Voreinstellung der Messwertanzeigen ist im Anhang „Messwertanzeigen“ dargestellt.

Abb. 19.1 Anzeigenbeispiel „Anzeige-Modus“. Angezeigter Messwert: U_L1-N=230,0V .

Abb.19.2 Anzeigenbeispiel für Drehfeld und Frequenz.

Programmier-Modus

Im Programmier-Modus können die wichtigsten, für den Betrieb des UMG104 notwendigen Einstellungen, angezeigt und geändert werden.

In der Parameterliste im Anhang sind die Adressen für die wichtigsten Einstellungen aufgelistet. Weitere Einstellungen können Sie mit der zum Lieferumfang gehörenden Software GridVis durchführen.

Betätigt man die Tasten 1 und 2 gleichzeitig für etwa 1 Sekunde, gelangt man über die Passwort-Abfrage in den Programmier-Modus. Wurde kein Display-Passwort programmiert gelangt man direkt in das erste Programmiermenü.

Der Programmier-Modus wird in der Anzeige durch den Text „PRG“ gekennzeichnet. Die Ziffer der Adresse blinkt.

Befindet man sich im Programmier-Modus und hat für ca. 60 Sekunden keine Taste betätigt, oder betätigt die Tasten 1 und 2 für etwa 1 Sekunde gleichzeitig, so kehrt das Gerät in den Anzeige-Modus zurück.

Abb.20.1 Anzeigenbeispiel „Programmier-Modus“, Adresse 000 mit dem Inhalt 5.000.

Display-Password

Um ein versehentliches Ändern der Programmierdaten direkt am Gerät zu erschweren, können Sie ein 4-stelliges Display-Passwort programmieren. Werkseitig ist kein Display-Passwort eingestellt.

In der werkseitigen Voreinstellung wird kein Display-Passwort abgefragt.

Abb.21.1 Abfragefenster für das Display-Passwort.

Adr.	Inhalt
5000	Display-Passworddas Passwort wird nicht abgefragt.

Abb.21.2 Ausschnitt aus der Parameterliste für die Passwort-Programmierung.

Installation

Einbauort

Das UMG104 kann in Schaltschränken oder in Installationskleinverteilern nach DIN 43880 eingebaut werden. Die Montage erfolgt auf einer 35mm Tragschiene nach DIN EN 60715. Die Einbaulage ist beliebig.

Abb.22.1 UMG104 auf Tragschiene nach DIN EN 60715.

Versorgungsspannung

Für den Betrieb des UMG104 ist eine Versorgungsspannung erforderlich. Die Art und Höhe, der erforderlichen Versorgungsspannung, ist auf dem Typenschild vermerkt.

Stellen Sie vor dem Anlegen der Versorgungsspannung sicher, dass Spannung und Frequenz mit den Angaben auf dem Typenschild übereinstimmen!

Die Anschlussleitungen für die Versorgungsspannung müssen über eine UL gelistete Sicherung (6A, Typ C - zugelassen nach UL/IEC) abgesichert werden.

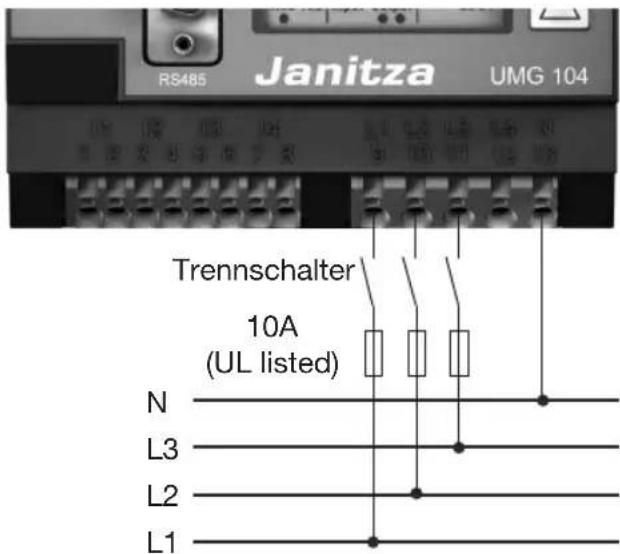

Abb.23.1 Anschlussbeispiel für die Versorgungsspannung Uh.

- In der Gebäudeinstallation muss ein Trennschalter oder Leistungsschalter für die Versorgungsspannung vorge- sehen sein.

- Der Trennschalter muss in der Nähe des Gerätes angebracht und durch den Benutzer leicht zu erreichen sein.

- Der Schalter muss als Trennvorrichtung für dieses Gerät gekennzeichnet sein.

-Spannungen, die über dem zulässigen Spannungsbereich liegen, können das Gerät zerstören.

Geräte die mit Gleichspannung versorgt werden können, sind verpolungssicher.

Achtung! Die Eingänge für die Versorgungs- spannung sind berührungsgefährlich!

Strommessung

Das UMG104 ist für den Anschluss von Stromwandlern mit Sekundärströmen von ../1A und ../5A ausgelegt. Es können nur Wechselströme und keine Gleichströme gemessen werden. Jeder Strommesseingang kann dauerhaft mit 6A oder für 1 Sekunde mit 100A belastet werden.

Achtung!

Die Strommesseingänge sind berührungsgefährlich.

Abb.24.1 Anschlussbeispiel, Strommessung über Stromwandler.

Achtung!

Das UMG104 ist nicht für die Messung von Gleichspannungen geeignet.

Erdung von Stromwandlern

Ist für die Erdung der Sekundärwicklung ein Anschluss vorgesehen, so muss dieser mit Erde verbunden werden.

Für die Messeingänge L4 und I4 muss kein Anschlussschema konfiguriert werden.

Abb. Strommessung, Anschlussbeispiel für die Anschlussvariante 0 (Siehe Seite 50).

Abb. Strommessung, Anschlussbeispiel für die Anschlussvariante 0 (Siehe Seite 50).

Abb. Strommessung, Anschlussbeispiel für die Anschlussvariante 1 (Siehe Seite 50).

Abb. Strommessung im Einphasen-3-Leiter-system. Anschlussvariante 0 (Siehe Seite 50).

Amperemeter

Wollen Sie den Strom nicht nur mit dem UMG104, sondern auch zusätzlich mit einem Amperemeter messen, so muss das Amperemeter in Reihe zum UMG104 geschaltet werden.

Abb.26.1 Beispiel, Strommessung über zusätzliches Amperemeter.

Stromwandleranschlüsse kurzschließen! Die Sekundäranschlüsse der Strom- wandler müssen an diesen kurzge- schlossen sein, bevor die Stromzu- leitungen zum UMG104 unterbrochen werden!

Ist ein Prüfschalter vorhanden, welcher die Stromwandlersekundärleitungen automatisch kurzschließt, reicht es aus, diesen in die Stellung „Prüfen“ zu bringen, sofern die Kurzschließer vorher überprüft worden sind.

Offene Stromwandler!

An Stromwandlern die sekundärseitig offen betrieben werden, können hohe berührungsgefährliche Spannungsspitzen auftreten!

Bei „offensicheren Stromwandlern“ ist die Wicklungsisolation so bemessen, dass die Stromwandler offen betrieben werden können. Aber auch diese Stromwandler sind berührungsgefährlich, wenn sie offen betrieben werden.

Summenstrommessung

Erfolgt die Strommessung über zwei Stromwandler, so muss das Gesamtübersetzungsverhältnis der Stromwandler im UMG104 programmiert werden.

Abb.27.1 Beispiel, Strommessung über Summenstromwandler.

Beispiel

Die Strommessung erfolgt über zwei Stromwandler. Beide Stromwandler haben ein Übersetzungsverhältnis von 1000/5A. Die Summenmessung wird mit einem Summenstromwandler 5+5/5A durchgeführt.

Das UMG104 muss dann wie folgt eingestellt werden:

Primärstrom: 1000A + 1000A = 2000A

Sekundärstrom: 5A

Direktmessung

Nennströme bis 5A können mit dem UMG104 auch direkt gemessen werden. Dabei ist zu beachten, dass jeder Strommesseingang dauerhaft mit 6A oder für 1 Sekunde mit max. 100A belastet werden dürfen.

Da das UMG104 für die Strommessung keinen eingebauten Schutz hat, muss dieser Schutz (z.B. Sicherung 6A, Typ C - zugelassen nach UL/IEC) in der Installation vorgesehen werden.

Abb.28.1 Beispiel, direkte Strommessung.

Spannungsmessung

Das UMG104 ist für die Messung von Wechselspannungen in 300V Netzen, in den Überspannungen der Kategorie III vorkommen können, ausgelegt.

Das UMG104 kann nur dann genaue Messwerte ermitteln, wenn am Spannungsmesseingang L1 eine Messspannung von größer 10Veff anliegt.

Bei der Auswahl der Messleitungen für die Spannungsmessung muss folgendes beachtet werden:

• Die Messleitungen für die Spannungsmessung müssen für Spannungen bis 300VAC gegen Erde und 520VAC Leiter gegen Leiter geeignet sein.
• Normale Messleitungen müssen durch eine Überstrom-Schutzeinrichtung abgesichert und über Trennschalter geführt werden.
• Kurzschlussfeste Messleitungen müssen nur über Trennschalter geführt werden.

Überstrom-Schutzeinrichtungen und Trennschalter müssen in der Nähe des Geräts plaziert und für den Benutzer leicht erreichbar sein.

Für die Messeingänge L4 und I4 muss kein Anschlussschema konfiguriert werden.

Abb.30.1 Anschlussbeispiel: Spannungsmessung über kurzschlussfeste Messleitungen.

Achtung!

Die Spannungsmesseingänge sind berührungsgefährlich!

Achtung!

Das UMG104 kann nur dann genaue Messwerte ermitteln, wenn am Spannungsmesseingang L1 eine Messspannung von größer 10Veff anliegt.

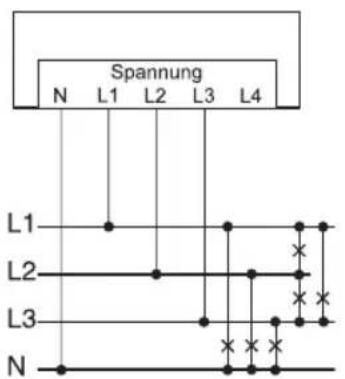

Abb. Anschlussbeispiele für die Spannungsmessung in „Dreiphasen-4-Leiternetzen“ und „Ein-3-Leiternetzen“. (Anschlussvariante 0, siehe Seite 51)

Abb. Anschlussbeispiele für die Spannungsmessung in „Dreiphasen-3-Leiternetzen“. (Anschlussvariante 1, siehe Seite 51)

Messspannungen und Messströme müssen aus dem gleichen Netz stammen.

Achtung! Spannungen über 300VAC gegen Erde müssen über Spannungswandler angeschlossen werden.

Hilfsmessung, Eingang V4

Abb. Messung in einem Dreiphasen-4-Leiternetz mit symmetrischer Belastung.

Abb. Messung in einem Dreiphasen-3-Leiternetz mit symmetrischer Belastung.

Abb. Messung der Spannung zwischen N und PE. Messung des Stromes im Neutralleiter.

Wird die Hauptmessung (Eingänge V1-V3) an ein Dreiphasen-3-Leiternetz angeschlossen, dann kann die Hilfsmessung (Eingang V4) nicht mehr als Messeingang verwendet werden.

Für die Messung mit der Hilfsmessung (V4) muss für die Frequenzermittlung eine Spannung an der Hauptmessung angeschlossen sein.

Schnittstellen

RS232

Mit dem Anschlusskabel (lieferbares Zubehör) können Sie das UMG104 mit einem PC verbinden.

Die erzielbare Entfernung zwischen zwei Geräten mit RS232-Schnittstelle ist vom verwendeten Kabel und der Baudrate abhängig. Die maximal anschließbare Kabellänge beträgt 30m!

Als Richtwert sollte bei einer Übertragungsrate von 9600 Baud eine Distanz von 15m bis 30m nicht überschritten werden.

Die zulässige ohmsche Last muss größer als 3kOhm und die durch die Übertragungsleitung verursachte kapazitive Last muss kleiner als 2500pF sein.

Abschirmung

Für Verbindungen über die RS232 Schnittstelle ist ein verdrilltes und abgeschirmtes Kabel vorzusehen. Um eine ausreichende Schirmwirkung zu erreichen, muss die Abschirmung an beiden Enden des Kabels großflächig mit Gehäuse- oder Schrankteilen verbunden werden.

Achtung!

Profibus, RS232, RS485 und Temperaturmesseingang sind untereinander nicht galvanisch getrennt.

Alle Schnittstellen können gleichzeitig verwendet werden.

Abb.:33.1 Beispiel, ein UMG104 über die RS232 Schnittstelle mit einem PC verbinden.

Abb.33.2 Steckerbelegung für das PC-Verbindungskabel (Art.Nr. 08 02 427).

RS485

Bus-Struktur

Alle Geräte werden in einer Busstruktur (Linie) angeschlossen. In einem Segment können bis zu 32 Teilnehmer zusammengeschaltet werden. Am Anfang und am Ende eines Segments wird das Kabel mit Widerständen terminiert. Bei mehr als 32 Teilnehmern müssen Repeater (Leitungsverstärker) eingesetzt werden, um die einzelnen Segmente zu verbinden.

Abschlusswiderstände

Am Anfang und am Ende eines Segments wird das Kabel mit Widerständen (120Ohm 1/4W) terminiert.

Das UMG104 enthält keine Abschlusswiderstände.

Klemmleiste im Schaltschrank.
Gerät mit RS485 Schnittstelle. (Ohne Abschlusswiderstand)
Gerät mit RS485 Schnittstelle. (Mit Abschlusswiderstand am Gerät)

Abschirmung

Für Verbindungen über die RS485 Schnittstelle ist ein verdrilltes und abgeschirmtes Kabel vorzusehen. Um eine ausreichende Schirmwirkung zu erreichen, muss die Abschirmung an beiden Enden des Kabels großflächig mit der Montageplatte oder Schrankteilen verbunden werden.

Kabeltyp

Empfohlene Kabeltypen: Unitronic Li2YCY(TP) 2x2x0,22 (Lapp Kabel) Unitronic BUS L2/FIP 1x2x0,64 (Lapp Kabel)

Kabellänge

1200m bei einer Baudrate von 38,4k

Für die Busverdrahtung sind CAT-Kabel nicht geeignet. Verwenden Sie hierfür die empfohlenen Kabeltypen.

Achtung! Profibus, RS232, RS485 und Temperaturmesseingang sind untereinander nicht galvanisch getrennt.

RS485 Profibus DP V0 Slave

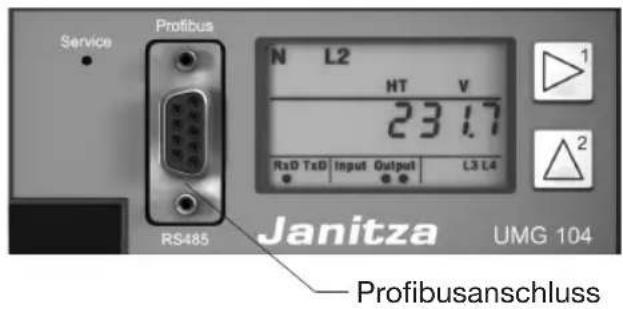

Der Profibusanschluss beim UMG104 ist als 9 polige DSUB Buchse ausgeführt. Zum Anschluss empfehlen wir einen 9 poligen Profibusstecker z.B. der Firma Phoenix vom Typ „SUBCON-Plus-ProfiB/AX/SC“ mit der Artikelnummer 2744380. (Janitza Art.Nr.:13.10.539)

Abb.36.1 UMG104 mit Profibusschnittstelle.

Anschluss der Busleitungen

Die ankommende Busleitung wird an die Klemmen 1A und 1B angeschlossen. Die Busleitung für das nächste Gerät in der Linie wird an die Klemmen 2A und 2B angeschlossen. Folgt kein Gerät mehr in der Linie, so muss die Busleitung mit Widerständen terminiert (Schalter auf ON) werden.

In der Schalterstellung ON sind die Klemmen 2A und 2B für die weiterführende Busleitung abgeschaltet.

Abb.37.1 Profibusstecker mit Abschlusswiderständen.

Digitale Ein- und Ausgänge

Digitale Ausgänge

Das UMG104 hat 2 Transistorschaltausgänge. Diese Ausgänge sind über Optokoppler galvanisch von der Auswerteelektronik getrennt.

• Die digitalen Ausgänge können Gleichstrom- oder Wechselstromlasten schalten.
• Die digitalen Ausgänge können, unabhängig von der Polung der Versorgungsspannung Lasten schalten.
• Die digitalen Ausgänge sind nicht kurzschlussfest.
- Leitungen länger als 30m müssen abgeschirmt verlegt werden.

Abb.38.1 Anschlußbeispiel digitale Ausgänge.

Achtung! Die digitalen Ausgänge sind nicht kurzschlussfest.

Abb.39.1 Anschluss von Wechselspannungs-Relais an die digitalen Ausgänge.

Abb.39.2 Anschluss von Gleichstrom-Relais an die digitalen Ausgänge.

Digitale Eingänge

Das UMG104 hat 2 digitale Eingänge an welche Sie je einen Signalgeber anschließen können.

An einem digitalen Eingang wird ein Eingangs- signal erkannt wenn eine Spannung von min- destens 10V und maximal 28V angelegt wird. Dabei fließt ein Strom von mindestens 1mA und maximal 6mA. Leitungen größer 30m müssen abgeschirmt verlegt werden.

Die Polung der Versorgungsspannung muss beachtet werden!

Abb.40.1 Anschlußbeispiel digitale Eingänge.

Abb.40.2 Beispiel für den Anschluss der externen Schaltkontakte S1 und S2 an die digitalen Eingänge 1 und 2.

Achtung! Die Polung der Versorgungsspannung für die digitalen Eingänge muss beachtet werden!

S0 Impulseingang

An jedes UMG104 mit Eingängen für 24V können sie auch S0 Impulsgeber nach DIN EN62053-31 anschließen.

Sie benötigen nur eine externe Hilfsspannung von 20..28V DC und je einen externen 1,5kOhm Widerstand.

Abb.41.1 UMG104 mit Eingängen für 24V. Beispiel mit S0 Impulsgeber.

Abb.40.2 UMG104 mit Eingängen für 24V. Beispiel für den Anschluss eines S0 Impulsgebers an den digitalen Eingang 2.

Temperaturmesseingang

Am Temperaturmesseingang können Temperaturfühler vom Typ

• KTY83
• KTY84
• PT100
• PT1000

angeschlossen werden.

Abb.42.1 Beispiel, Temperaturmessung mit einem KTY83.

Verwenden Sie für den Anschluß des Temperaturfühlers eine abgeschirmte Leitung.

Achtung! Profibus, RS232, RS485 und Temperaturmesseingang sind untereinander nicht galvanisch getrennt.

Inbetriebnahme

Versorgungsspannung anlegen

Die Höhe der Versorgungsspannung für das UMG104 ist dem Typenschild zu entnehmen. Versorgungsspannung, die nicht der Typenschildangabe entsprechen, können zu Fehlfunktionen und zur Zerstörung des Gerätes führen.

Nach dem Anlegen der Versorgungsspannung erscheint in der Anzeige der Text „Start up“. Etwa zwei bis sechs Sekunden später schaltet das UMG104 auf die erste Messwertanzeige um.

Erscheint keine Anzeige, so muss überprüft werden, ob die Versorgungsspannung im Nennspannungsbereich liegt.

Frequenzmessung

Für die Frequenzmessung muss am Spannungsmesseingang V1 eine Spannung L1-N von größer 10Veff anliegen.

Nur erkannte Frequenzen im Bereich 45Hz bis 65Hz werden für die Messung an den Strom- und Spannungsmesseingängen verwendet.

Vor der Inbetriebnahme sind mögliche produktionsbedingte Inhalte der Energiezähler, Min-/Maxwerte sowie Aufzeichnungen zu löschen!

Messspannung anlegen

Das UMG104 ist für die Messung von Spannungen von bis zu 300VAC gegen Erde und 520VAC Leiter gegen Leiter geeignet.

Das UMG104 ist nicht für die Messung von Gleichspannungen geeignet. Spannungen über 300VAC gegen Erde müssen über Spannungswandler angeschlossen werden.

Nach dem Anschluss der Messspannungen müssen die vom UMG104 angezeigten Messwerte für die Spannungen L-N und L-L mit denen am Spannungsmesseingang übereinstimmen.

Ist ein Spannungswandlerfaktor programmiert, so muss dieser bei dem Vergleich berücksichtigt werden.

Mindestspannung

An mindestens einem der Spannungsmesseingänge muss eine Messspannung von größer 10Veff anliegen. Liegt keine ausreichend hohe Messspannung am Spannungsmesseingang V1 an, so kann das UMG104 die Netzfrequenz nicht genau ermitteln und damit auch keine exakte Messung durchführen.

Für die Messung muss am Spannungsmesseingang mindestens eine Phase (L) und der Neutralleiter (N) angeschlossen werden.

Drehfeldrichtung

Überprüfen Sie in der Messwertanzeige des UMG104 die Richtung des Spannungs-Drehfeldes.

Üblicherweise liegt ein „rechtes“ Drehfeld vor.

Messstrom anlegen

Das UMG104 ist für den Anschluss von ../1A und ../5A Stromwandlern ausgelegt.

Über die Strommesseingänge können nur Wechselströme und keine Gleichströme gemessen werden.

Schließen Sie alle Stromwandlerausgänge außer einem kurz. Vergleichen Sie die vom UMG104 angezeigten Ströme mit dem angelegten Strom.

Der vom UMG104 angezeigte Strom muss unter Berücksichtigung des Stromwandlerübersetzungsverhältnisses mit dem Eingangsstrom übereinstimmen.

In den kurzgeschlossenen Strommesseingängen muss das UMG104 ca. null Ampere anzeigen.

Das Stromwandlerverhältnis ist werkseitig auf 5/5A eingestellt und muss gegebenenfalls an die verwendeten Stromwandler angepasst werden.

Kontrolle der Leistungsmessung

Schließen Sie alle Stromwandlerausgänge, außer einem kurz und überprüfen Sie die angezeigten Leistungen.

Das UMG104 darf nur eine Leistung in der Phase mit dem nicht kurzgeschlossenen Stromwandlereingang angezeigen. Trifft dies nicht zu, überprüfen Sie den Anschluss der Messspannung und des Messstromes.

Stimmt der Betrag der Leistung aber das Vorzeichen der Leistung ist negativ, so können die Anschlüsse S1(k) und S2(l) am Stromwandler vertauscht sein, oder Sie liefern Wirkenergie zurück ins Netz.

Konfiguration

Stromwandlerverhältnis

Sie können jedem der 4 Stromwandlereingänge ein eigenes Stromwandlerverhältnis zuordnen. Werkseitig ist für alle 4 Stromwandlereingänge ein Stromwandlerverhältnis von 5A/5A programmiert.

Stromwandler mit gleichen Stromwandlerverhältnissen können Sie in den Adressen 000 und 001 programmieren. Stromwandler mit unterschiedlichen Stromwandlerverhältnissen programmieren Sie in den Adressen 010 bis 041.

Eine Änderung der Stromwandlerwerte in den Adressen 000 oder 001 überschreibt die Inhalte der Adressen 010 bis 041 mit den Stromwandlerwerten aus den Adressen 000 und 001.

Eine Änderung des Stromwandlerwerte in einer der Adressen 010 bis 041 löscht die Stromwandlerwerte in den Adressen 000 und 001.

Adresse Stromwandlerwerte
000	L1 L2 L3 L4 (primär)
001	L1 L2 L3 L4 (sekundär)
010	L1 (primär)
011	L1 (sekundär)
020	L2 (primär)
021	L2 (sekundär)
030	L3 (primär)
031	L3 (sekundär)
040	L4 (primär)
041	L4 (sekundär)

Abb.48.1 Ausschnitt aus der Parameterliste für die Stromwandlerwerte.

Anschlussvarianten Strommessung

Das UMG104 kennt zwei Anschlussvarianten für die Strommessung.

Anschlussvariante 0

• Messung über 3 Stromwandler in Dreiphasen-4-Leiter-Netzen.
• Messung über 2 Stromwandler in Netzen mit gleicher Belastung.
• Messung in Einphasen-3-Leitersystemen.

Anschlussvariante 1

- Messung über 2 Stromwandler (Aron-Schaltung) in Dreiphasen-3-Leiter-Netzen.

Adresse	Anschlussvariante
110 0 = Drei Stromwandler.(werksseitige Voreinstellung)1 = Zwei Stromwandler(Aron-Schaltung)

Abb.49.1 Ausschnitt aus der Parameterliste für die Stromwandler-Anschlussvarianten.

Für den Messeingang 4 muss kein Anschlussschema konfiguriert werden.

Spannungswandlerverhältnis

Sie können jedem der 4 Spannungswandler eingänge ein eigenes Spannungswandlerverhältnis zuordnen.

Werkseitig ist für alle 4 Spannungswandlereingänge ein Spannungswandlerverhältnis von 400V/400V Direktmessung programmiert.

Spannungswandler mit gleichen Spannungswandlerverhältnissen können Sie in den Adressen 002 und 003 programmieren. Spannungswandler mit unterschiedlichen Spannungswandlerverhältnissen programmieren Sie in den Adressen 012 bis 043.

Eine Änderung der Spannungswandlerwerte in den Adressen 002 oder 003 überschreibt die Inhalte der Adressen 012 bis 043 mit den Spannungswandlerwerten aus den Adressen 002 und 003.

Adresse Spannungswandlerwerte
002	L1 L2 L3 L4 (primär)
003	L1 L2 L3 L4 (sekundär)
012	L1 (primär)
013	L1 (sekundär)
022	L2 (primär)
023	L2 (sekundär)
032	L3 (primär)
033	L3 (sekundär)
042	L4 (primär)
043	L4 (sekundär)

Abb.50.1 Ausschnitt aus der Parameterliste für die Spannungswandlerwerte.

Anschlussvarianten Spannungsmessung

Das UMG104 kennt zwei Anschlussvarianten für die Spannungsmessung.

Anschlussvariante 0

• Direkte Messung der Spannung in 3-Phasen-4-Leiter-Netzen.
• Messung über 3 Spannungswandler in 3-Phasen-4-Leiter-Netzen.
• Messung in Einphasen-3-Leitersystemen.

Anschlussvariante 1

• Direkte Messung der Spannung in Dreiphasen-3-Leiter-Netzen.
• Messung über 2 Spannungswandler (Aron-Schaltung) in Dreiphasen-3-Leiter-Netzen.

Adresse	Anschlussvariante
111 0 = Dreiphasen-4-Leiternetze (werksseitige Voreinstellung)1 = Dreiphasen-3-Leiternetze

Abb. Ausschnitt aus der Parameterliste für die Spannungswandler-Anschlussvarianten.

Für die Messeingänge L4 und l4 muss kein Anschlussschema konfiguriert werden.

Schnittstellen

Das UMG104 verfügt über 4 serielle Schnittstellen:

• RS485
• RS232
• Profibus (Option)

Alle Schnittstellen können gleichzeitig verwendet werden.

RS232

Für den Betrieb der RS232-Schnittstelle müssen folgende Daten programmiert werden:

• Baudrate,
• Betriebsart.

Die werksseitige Voreinstellung und die Einstellbereiche können Sie der Parameterliste im Anhang entnehmen.

RS485

Für den Betrieb der RS485-Schnittstelle müssen folgende Daten programmiert werden:

• Geräteadresse,
• Baudrate,
• Betriebsart.

Die werksseitige Voreinstellung und die Einstellbereiche können Sie der Parameterliste im Anhang entnehmen.

Adresse	Inhalt
200 Geräteadresse (1 .. 255) gilt für Modbus und Profibus 1 = werksseitige Voreinstellung

Profibus (Option)

Profibusprofile

Das UMG104 kann 16 Profibusprofile verwalten. Jedes Profibusprofil enthält maximal 128 Datenbytes.

Das erste Datenbyte des Ausgabebereiches der SPS enthält immer die Profilnummer des vom UMG104 angeforderten Profibusprofiles.

Um ein Profibusprofil anzufordern, schreiben Sie die Profilnummer in das erste Byte des Ausgabebereiches der SPS.

Systemvariable können einzeln skaliert und in eines der folgende Formate konvertiert werden:

• 8, 16, 32Bit Integer mit und ohne Vorzeichen.
• 32 oder 64Bit Float-Format.
• Big oder Little Endian ^1) .
  ^1) Big-Endian = High Byte vor Low Byte. Little-Endian = Low Byte vor High Byte.

Adresse	Inhalt
200 Geräteadresse (1 .. 255) gilt für Modbus und Profibus 1 = werksseitige Voreinstellung

Gerätestammdatei

Die Gerätestammdatei für das UMG104 hat den Dateinamen „JANI0D2B.GSD“ und ist auf der zum Lieferumfang gehörenden CD enthalten.

Abb.54.1 Blockschaltbild für den Datenaustausch zwischen SPS und UMG104.

Voreingestellte Profibusprofile

Profibus-Profil Nummer 0

Byte-index Wertetyp			Werte-format	Ska-lierung
1	1	Spannung L1-N Float 1
2	5	Spannung L2-N Float 1
3	9	Spannung L3-N Float 1
4	13	Spannung L4-N Float 1
5	17	Spannung L2-L1 Float 1
6	21	Spannung L3-L2 Float 1
7	25	Spannung L1-L3 Float 1
8	29	Strom L1 Float 1
9	33	Strom L2 Float 1
10	37	Strom L3 Float 1
11	41	Strom L4 Float 1
12	45	Wirkleistung L1 Float 1
13	49	Wirkleistung L2 Float 1
14	53	Wirkleistung L3 Float 1
15	57	Wirkleistung L4 Float 1
16	61	Cosphi (math.) L1 Float 1
17	65	Cosphi (math.) L2 Float 1
18	69	Cosphi (math.) L3 Float 1
19	73	Cosphi (math.) L4 Float 1
20	77	Frequenz Float 1
21	81	Wirkleistung Summe L1-L4	Float 1
22	85	Blindleistung Summe L1-L4	Float 1
23	89	Scheinleistung Summe L1-L4	Float 1
24	93	Cosphi (math.) Summe L1-L4	Float 1
25	97	Strom effektiv Summe L1-L4	Float 1
26	101		Wirkarbeit Summe L1-L4	Float 1
27	105		Ind. Blindarbeit Summe L1-L4	Float 1
28	109		THD Spannung L1	Float 1
29	113		THD Spannung L2	Float 1
30	117		THD Spannung L3	Float 1

Profibus-Profil Nummer 1

Byte-index Wertetyp			Werte- Ska-format lierung
1	1	Spannung L1-N Float 1
2	5	Spannung L2-N Float 1
3	9	Spannung L3-N Float 1
4	13	Spannung L2-L1 Float 1
5	17	Spannung L3-L2 Float 1
6	21	Spannung L1-L3 Float 1
7	25	Strom L1 Float 1
8	29	Strom L2 Float 1
9	33	Strom L3 Float 1
10	37	Wirkleistung L1 Float 1
11	41	Wirkleistung L2 Float 1
12	45	Wirkleistung L3 Float 1
13	49	Cosphi (math.) L1 Float 1
14	53	Cosphi (math.) L2 Float 1
15	57	Cosphi (math.) L3 Float 1
16	61	Frequenz Float 1
17	65	Wirkleistung Summe L1-L3	Float 1
18	69	Blindleistung Summe L1-L3	Float 1
19	73	Scheinleistung Summe L1-L3	Float 1
20	77	Cosphi (math.) Summe L1-L3	Float 1
21	81	Strom effektiv Summe L1-L3	Float 1
22	85	Wirkarbeit Summe L1-L3	Float 1
23	89	Ind. Blindarbeit Summe L1-L3	Float 1
24	93	THD Spannung L1	Float 1
25	97	THD Spannung L2	Float 1
26	101	THD Spannung L3	Float 1
27	105	THD Strom L1	Float 1
28	109	THD Strom L2	Float 1
29	113	THD Strom L3	Float 1

Profibus-Profil Nummer 2 Profibus-Profil Nummer 3

Byte-index Wertetyp		Werte-format Ska-lierung
1	1 Wirkarbeit Summe L1-L3 Float 1
2	5 Bezog Wirkarbeit Summe L1-L3 Float 1
3	9 Gelief. Wirkarbeit Summe L1-L3 Float 1
4	13 Blindarbeit Summe L1-L3 Float 1
5	17 Ind. Blindarbeit Summe L1-L3 Float 1
6	21 Kap. Blindarbeit Summe L1-L3 Float 1
7	25 Scheinarbeit Summe L1-L3 Float 1
8	29 Wirkarbeit L1 Float 1
9	33 Wirkarbeit L2 Float 1
10	37 Wirkarbeit L3 Float 1
11	41 Induktive Blindarbeit L1 Float 1
12	45 Induktive Blindarbeit L2 Float 1
13	49 Induktive Blindarbeit L3 Float 1

Byte-index	Wertetyp	Werte-format	Ska-lierung
1	1 Wirkleistung L1 Float 1
2	5 Wirkleistung L2 Float 1
3	9 Wirkleistung L3 Float 1
4	13 Wirkleistung Summe L1-L3 Float 1
5	17 Strom L1 Float 1
6	21 Strom L2 Float 1
7	25 Strom L3 Float 1
8	29 Strom Summe L1-L3 Float 1
9	33 Wirkarbeit Summe L1-L3 Float 1
10	37 CosPhi (math.) L1 Float 1
11	41 CosPhi (math.) L2 Float 1
12	45 CosPhi (math.) L3 Float 1
13	49 CosPhi (math.) Summe L1-L3	Float 1
14	53 Blindleistung L1	Float 1
15	53 Blindleistung L2	Float 1
16	53 Blindleistung L3	Float 1
17	53 Blindleistung Summe L1-L3	Float 1
18	53 Scheinleistung L1 Float 1
19	53 Scheinleistung L2 Float 1
20	53 Scheinleistung L3 Float 1
21	53 Scheinleistung Summe L1-L3	Float 1

Aufzeichnungen

In der werkseitigen Voreinstellung des UMG104 sind 2 Aufzeichnungen vorkonfiguriert. Die Anpassung und die Erweiterung von Aufzeichnungen erfolgt über die Software GridVis.

Aufzeichnung 1

Es werden mit der Zeitbasis von 15 Minuten folgende Messwerte aufgezeichnet:

• Spannung effektiv L1
• Spannung effektiv L2
• Spannung effektiv L3
• Spannung effektiv L4
• Spannung effektiv L1-L2
• Spannung effektiv L2-L3
• Spannung effektiv L3-L1
• Strom effektiv L1
• Strom effektiv L2
• Strom effektiv L3
• Strom effektiv L4
• Wirkleistung L1
• Wirkleistung L2
• Wirkleistung L3
• Wirkleistung L4
  • Wirkleistung Summe L1..L3
  • Wirkleistung Summe L1..L4
• Blindleistung Grundschwingung L1
• Blindleistung Grundschwingung L2
• Blindleistung Grundschwingung L3
• Blindleistung Grundschwingung L4
• Blindleistung Grundschwingung Summe L1..L3

- Blindleistung Grundschwingung Summe L1..L4

(Für jeden Messwert werden zusätzlich der Mittelwert, der Minimalwert und der Maximalwert aufgezeichnet.)

Aufzeichnung 2

Es werden mit der Zeitbasis von 1 Stunde folgende Messwerte aufgezeichnet:

• Bezogene Wirkarbeit L1
• Bezogene Wirkarbeit L2
• Bezogene Wirkarbeit L3
• Bezogene Wirkarbeit L4
• Bezogene Wirkarbeit Summe L1..L3
• Bezogene Wirkarbeit Summe L1..L4
• Induktive Blindarbeit L1
• Induktive Blindarbeit L2
• Induktive Blindarbeit L3
• Induktive Blindarbeit L4
• Induktive Blindarbeit Summe L1..L3
• Induktive Blindarbeit Summe L1..L4

Systeminformationen Messbereichsüberschreitung

Messbereichsüberschreitungen werden, solange sie vorliegen, angezeigt, und können nicht quittiert werden. Eine Messbereichsüberschreitung liegt dann vor, wenn mindestens einer der vier Spannungs- oder Strommesseingänge außerhalb seines spezifizierten Messbereiches liegt.

Liegt eine Messbereichsüberschreitung vor, so wird dies in der Anzeige mit „EEEE“, dargestellt.

Mit den Symbolen L1, L2, L3 und L4 wird angezeigt, an welchem Eingang die Messbereichsüberschreitung aufgetreten ist. Die Symbole „V“ und „A“ zeigen an, ob die Messbereichsüberschreitung im Strom- oder Spannungspfad aufgetreten ist.

Achtung! Spannungen und Ströme die außerhalb des zulässigen Messbereiches liegen können das Gerät zerstören.

L1 L2 L3 L4

Abb. Messwertanzeige mit Messbereichsüberschreitung.

Seriennummer Firmware Release

Abb. Messwertanzeige mit Seriennummer.

Abb. Messwertanzeige für die Firmware Release.

Abb. Messwertanzeige mit Datum.

UhrzeitDatum

Abb. Messwertanzeige mit Uhrzeit.

Service und Wartung

Das Gerät wird vor der Auslieferung verschiedenen Sicherheitsprüfungen unterzogen und mit einem Siegel gekennzeichnet. Wird ein Gerät geöffnet, so müssen die Sicherheitsprüfungen wiederholt werden. Eine Gewährleistung wird nur für ungeöffnete Geräte übernommen.

Instandsetzung und Kalibration

Instandsetzungsarbeiten und Kalibration können nur vom Hersteller durchgeführt werden.

Frontfolie

Die Reinigung der Frontfolie kann mit einem weichen Tuch und haushaltsüblichen Reinigungsmitteln erfolgen. Säuren und säurehaltige Mittel dürfen zum Reinigen nicht verwendet werden.

Batterie

Die interne Uhr wird aus der Versorgungsspannung gespeist. Fällt die Versorgungsspannung aus, so wird die Uhr über die Batterie versorgt. Die Uhr liefert Datum und Zeitinformationen für z.B. Aufzeichnungen und Min- und Maxwerte. Die Lebenserwartung der Batterie beträgt bei einer Lagertemperatur von +45°C mindestens 5 Jahre. Die typische Lebenserwartung der Batterie beträgt 8 bis 10 Jahre.

Für den Tausch der Batterie muss das Gerät geöffnet werden. Wurde das Gerät geöffnet, ist für den sicheren Betrieb eine erneute Sicherheitsüberprüfung erforderlich. Eine Gewährleistung wird nur für ungeöffnete Geräte übernommen.

Entsorgung

Das UMG104 kann als Elektronikschrott gemäß den gesetzlichen Bestimmungen der Wiederverwertung zugeführt werden. Die fest eingebaute Lithiumbatterie muss getrennt entsorgt werden.

Firmware-Update

Falls für Ihr UMG104 ein Firmware-Update durchgeführt werden muss, so können Sie dies mit der zum Lieferumfang gehörenden Software GridVis durchführen.

Service

Sollten Fragen auftreten, die nicht in diesem Handbuch beschrieben sind, wenden Sie sich bitte direkt an den Hersteller.

Für die Bearbeitung von Fragen benötigen wir von Ihnen unbedingt folgende Angaben:

-Gerätebezeichnung (siehe Typenschild),
-Seriennummer (siehe Typenschild),
-Software Release (siehe Messwertanzeige),
-Messspannung und Versorgungsspannung,
-genaue Fehlerbeschreibung.

Vorgehen im Fehlerfall

Fehlermöglichkeit	Ursache	Abhilfe
Keine Anzeige.	Externe Sicherung für die Versorgungsspannung hat ausgelöst.Gerät defekt.	Sicherung ersetzen.Gerät zur Reparatur an den Hersteller einschicken.
Keine Stromanzeige.	Messspannung nicht ange- schlossen.Messstrom nicht angeschlos- sen.	Messspannung anschließen.Messstrom anschließen.
Angezeigter Stromist zu groß oder zu klein.	Strommessung in der falschen Phase.Stromwandlerfaktor falsch pro-grammiert.	Anschluss überprüfen und ggf. kor- rigieren.Stromwandler-Übersetzungsver- hältnis am Stromwandler ablesen und programmieren.
„EEEE“ und „A“im Display.	Der Strommessbereich wurde überschritten.	Den Messstrom überprüfen und ggf. einen geeigneten Stromwand- ler einbauen.
Angezeigte Spannung ist zu klein oder zu groß.	Messung in der falschen Phase.Spannungswandler falsch programmiert.	Anschluss überprüfen und ggf. korrigieren.Spannungswandler-Übersetzungsverhältnis am Spannungswandler ablesen und programmieren.
Angezeigte Spannung ist zu klein.	Messbereichsüberschreitung.Der Spannungsscheitelwert am Messeingang wurde durch Ober-schwingungen überschritten.	Spannungswandler einbauen.Achtung! Es muss sichergestellt sein, dass die Messeingänge nicht überlastet werden.
„EEEE“ und „V“ im Display.	Der Spannungsmessbereich wurde überschritten.	Die Messspannung überprüfen und ggf. einen geeigneten Spannungswandler einbauen.
„Error CF,, im Display	Die Kalibrationsdaten konnten nicht ausgelesen werden.	Gerät zur Überprüfung an den Hersteller mit einer genauen Fehlerbeschreibung einschicken.
Wirkleistung Bezug / Lieferung ist ver-tauscht.	Mindestens ein Stromwandleranschluss ist vertauscht.Ein Strompfad ist dem falschen Spannungspfad zugeordnet.	Anschluss überprüfen und ggf. korrigieren.Anschluss überprüfen und ggf. korrigieren.
Wirkleistung zu klein oder zu groß.	Das programmierte Stromwandler-Übersetzungsverhältnis ist falsch.Der Strompfad ist dem falschen Spannungspfad zugeordnet.Das programmierte Spannungswandler-Übersetzungsverhältnis ist falsch.	Stromwandler-Übersetzungsverhältnis am Stromwandler ablesen und programmieren.Anschluss überprüfen und ggf. korrigieren.Spannungswandler-Übersetzungsverhältnis am Spannungswandler ablesen und programmieren.
Keine Verbindung zum Gerät.	RS485:- Geräteadresse falsch.- Falsches Protokoll.- Unterschiedliche Bus-Geschwindigkeiten- Terminierung fehlt.RS232- Geräteadresse falsch.- Falsches Protokoll.- Unterschiedliche Bus-Geschwindigkeiten- Die versteckte Taste (Service) wurde betätigt	Geräteadresse einstellen.Protokoll wählen.Geschwindigkeit (Baudrate) korrigieren.Bus mit Abschlusswiderstand (120 Ohm) abschließen.Geräteadresse einstellen.Protokoll wählen.Geschwindigkeit (Baudrate) korrigieren.Die Adresse 204 mit 0 beschreiben.
Trotz obiger Maßnahmen funktioniert das Gerät nicht.	Gerät defekt.	Gerät zur Überprüfung an den Hersteller mit einer genauen Fehlerbeschreibung einschicken.

Technische Daten

Allgemein

Nettogewicht : 350g

Geräteabmessungen : ca. l=107,5mm, b=90mm, h=82mm

(nach DIN 43871:1992)

Entflammbarkeitsklasse Gehäuse

: UL 94V-0

Einbaulage

: beliebig

Befestigung/Montage

: Hutschiene 35mm

(nach IEC/EN60999-1, DIN EN 50022)

Batterie : Typ VARTA CR2032, 3 V, Li-Mn

Lebensdauer der Hintergrundbeleuchtung (Option) : 40000h (50% der Starthelligkeit)

Umgebungsbedingungen im Betrieb

Das UMG104 ist für den wettergeschützten, ortsfesten Einsatz vorgesehen. Das UMG104 erfüllt die Einsatzbedingungen nach DIN IEC 60721-3-3.

Arbeitstemperaturbereich : -10°C .. +55°C

Relative Luftfeuchte : 5 bis 95 %, (bei +25 °C) ohne Kondensation

Verschmutzungsgrad : 2

Betriebshöhe : 0 .. 2000m über NN

Einbaulage : beliebig

Lüftung : eine Fremdbelüftung ist nicht erforderlich.

Transport und Lagerung

Die folgenden Angaben gelten für Geräte, die in der Originalverpackung transportiert bzw. gelagert werden.

Freier Fall : 1m

Temperatur : -20°C bis +70°C

Versorgungsspannung

Die Versorgungsspannung muss über einen UL gelisteten Leitungsschutzschalter oder G-Sicherungseinsatz an das UMG104 angeschlossen werden. Bei der Verwendung von G-Sicherungseinsätzen muss auch der Sicherungshalter UL gelistet sein.

Leitungsschutzschalter : 6A, Typ C (zugelassen nach UL/IEC)

G-Sicherungseinsatz, 5 x 20 mm : 0,6A Auslösecharakteristik M (mittelträge)

G-Sicherungseinsatz, 6,3 x 32 mm : 0,75A Auslösecharakteristik F (flink)

Option 230V

Nennbereich : 95V .. 240V (45-65Hz) oder DC 135V .. 340V

Arbeitsbereich : +-10% vom Nennbereich

Überspannungskategorie : 300V CATIII

Leistungsaufnahme : max. 3,2W, max. 9VA

Option 90V

Nennbereich : 50V .. 110V (45-65Hz) oder DC 50V .. 155V

Arbeitsbereich : +-10% vom Nennbereich

Überspannungskategorie : 300V CATII

Leistungsaufnahme : max. 3,2W, max. 9VA

Option 24V

Nennbereich : 20V .. 50V (45-65Hz) oder DC 20V .. 70V

Arbeitsbereich : +-10% vom Nennbereich

Überspannungskategorie : 300V CATII

Leistungsaufnahme : max. 5W, max.8VA

Anschließbare Leiter

Pro Klemmstelle darf nur ein Leiter angeschlossen werden!

Eindrähtige, mehrdrähtige, feindrähtige : 0,08 - 2,5mm 2, AWG 28 - 12

Stiftkabelschuhe, Aderendhülsen : 1,5mm 2, AWG 16

Schutzklasse

Schutzklasse II nach IEC 60536 (VDE 0106, Teil 1), d. h. ein Schutzleiteranschluss ist nicht erforderlich!

Fremdkörper- und Wasserschutz : IP20 nach EN60529 September 2000, IEC60529:1989

Ein- und Ausgänge

2 Digitale Eingänge

Impulseingang (S0)

Maximale Zählfrequenz : 20Hz

Schalteingang

Reaktionszeit : 200ms

Eingangssignal liegt an : 18V .. 28V DC (typisch 4mA)

Eingangssignal liegt nicht an : 0 .. 5V DC, Strom kleiner 0,5mA

2 Digitale Ausgänge, Halbleiterrelais, nicht kurzschlussfest.

Schaltspannung : max. 60V DC, 30VAC

Schaltstrom : max. 50mAeff AC/DC

Reaktionszeit : 200ms

Ausgabe von Spannungseinbrüchen : 20ms

Ausgabe von Spannungsüberschreitungen: 20ms

Impulsausgang (Arbeitsimpulse) : max. 20Hz

Leitungslänge : bis 30m nicht abgeschirmt

: größer 30m abgeschirmt

Anschließbare Leiter

Eindrähtige, mehrdrähtige, feindrähtige : 0,08 - 1,5mm 2

Stiftkabelschuhe, Aderendhülsen : 1mm

2, pro Klemmstelle darf nur ein Leiter angeschlossen werden!

Temperaturmesseingang

Updatezeit : ca. 200ms

Anschließbare Fühler : PT100, PT1000, KTY83, KTY84

Gesamtbürde (Fühler + Leitung) : max. 4kOhm

Fühlertyp		Temperaturbereich	Widerstandsbereich	Messunsicherheit
KTY83	-55°	.. +175 °C	500 Ohm .. 2,6 kOhm ± 1,5% rng
KTY84	-40°	.. +300 °C	350 Ohm .. 2,6 kOhm ± 1,5% rng
PT100	-99°	.. +500 °C	60 Ohm .. 180 Ohm ± 1,5% rng
PT1000	-99°	.. +500 °C	600 Ohm .. 1,8 kOhm ± 1,5% rng

rng = Messbereich

Leitungslänge : bis 30m nicht abgeschirmt

: größer 30m abgeschirmt

Anschließbare Leiter

Eindrähtige, mehrdrähtige, feindrähtige : 0,08 - 1,5mm 2

Stiftkabelschuhe, Aderendhülsen : 1mm 2, pro Klemmstelle darf nur ein Leiter angeschlossen werden!

Schnittstellen

RS232 : 5 polige Schraubklemmen.

Protokoll : Modbus RTU/Slave

Übertragungsrate 9600bps, 19.2kbps, 38.4kbps, 115.2kbps

RS485 : 2 polige Schraubklemmen.

Protokoll, Modbus RTU : Modbus RTU/Slave

Übertragungsrate : 9.6kbps, 19.2kbps, 38.4kbps, 57.6kbps, 115.2kbps, 921.6kbps

RS485 (Option) : Stecker, SUB D 9-polig

Protokoll, Profibus (Option) : Profibus DP/V0 nach EN 50170

Übertragungsrate : 9,6kBaud bis 12MBaud

Messunsicherheit

Die Messunsicherheit des UMG104 gilt für die Verwendung der folgenden Messbereiche. Der Messwert muss innerhalb der angegebenen Grenzen liegen. Außerhalb dieser Grenzen ist die Messunsicherheit nicht spezifiziert.

Messwert

Messunsicherheiten

Spannung ± 0,2% nach DIN EN 61557-12:2008Strom L ± 0,2% nach DIN EN 61557-12:2008Strom N ± 0,6% nach DIN EN 61557-12:2008Leistung ± 0,5% nach DIN EN 61557-12:2008Oberschwingungen U, I Klasse 1, DIN EN 61000-4-7WirkenergieStromwandler ../5A Klasse 0,5S (DIN EN62053-22:2003, IEC62053:22:2003)Stromwandler ../1A Klasse 1 (DIN EN62053-21:2003, IEC62053:21:2003)BlindenergieStromwandler ../5A Klasse 2 (DIN EN62053-23:2003, IEC62053:23:2003)Stromwandler ../1A Klasse 2 (DIN EN62053-23:2003, IEC62053:23:2003)Frequenz ± 0,01HzInterne Uhr ±1 Minute/Monat (18°C ... 28 °C)

Die Spezifikation gilt unter folgende Bedingungen:

• Jährliche Neukalibrierung,
• eine Vorwärmzeit von 10 Minuten,
• eine Umgebungstemperatur von 18 .. 28°C.

Wird das Gerät außerhalb des Bereiches von 18 .. 28°C betrieben, so muss ein zusätzlicher

Messfehler von ±0,01% vom Messwert pro °C Abweichung berücksichtigt werden.

UMG 104

Messeingänge Spannungsmessung

Dreiphasen 4-Leitersysteme (L-N/L-L) : max. 277V/480V
Dreiphasen 3-Leitersysteme (L-L) : max. 480V
Resolution : 0,01V
Messbereich L-N : 0    1) .. 600Vrms
Messbereich L-L : 0    1) .. 1000Vrms
Crest-faktor : 2 (bezogen auf 480Vrms)
Überspannungskategorie : 300V CAT III
Bemessungsstoßspannung : 4kV
Impedanz : 4MOhm/Phase
Leistungsaufnahme : ca. 0,1VA
Abtastfrequenz : 20kHz/Phase
Frequenz der Grundschwingung : 45Hz .. 65Hz

1) Das UMG104 kann nur dann Messwerte ermitteln, wenn an mindestens einem Spannungsmesseingang eine Spannung L-N von größer 10Veff oder eine Spannung L-L von größer 18Veff anliegt.

Anschließbare Leiter (Strommessung und Spannungsmessung) Pro Klemmstelle darf nur ein Leiter angeschlossen werden! Eindrähtige, mehrdrähtige, feindrähtige : 0,08 - 4mm 2, AWG 28 - 12 Stiftkabelschuhe, Aderendhülsen : 2,5mm 2, AWG 14

Strommessung

Nennstrom : 5A

Bemessungsstrom : 6A

Resolution : 1mA

Messbereich : 0,001 .. 8,5Arms

Crest-factor : 2 (bezogen auf 6Arms)

Überspannungskategorie : 300V CAT III

Bemessungsstoßspannung : 4kV

Leistungsaufnahme : ca. 0,2 VA (Ri=5mOhm)

Überlast für 1 Sek. : 100A (sinusförmig)

Abtastfrequenz : 20kHz

Parameterliste

Adr.	Vorein-
	Bezeichnung	Einstellbereich Einheitstellung
000	Stromwandler, primär, L1..L4 0 .. 1000000 A 5
001	Stromwandler, sekundär, L1..L4 1 .. 5 A 5
002	Spannungswandler, primär, L1..L4		0 .. 1000000 V	400
003	Spannungswandler, sekundär, L1..L4		1 .. 999	V	400
010	Stromwandler, primär, L1		0 .. 1000000 A 5
011	Stromwandler, sekundär, L1		1 .. 5 A 5
012	Spannungswandler, primär, L1		0 .. 1000000	V	400
013	Spannungswandler, sekundär, L1		1 .. 999	V	400
020	Stromwandler, primär, L2		0 .. 1000000 A 5
021	Stromwandler, sekundär, L2		1 .. 5 A 5
022	Spannungswandler, primär, L2		0 .. 1000000	V	400
023	Spannungswandler, sekundär, L2		1 .. 999	V	400
030	Stromwandler, primär, L3		0 .. 1000000 A 5
031	Stromwandler, sekundär, L3		1 .. 5 A 5
032	Spannungswandler, primär, L3		0 .. 1000000 V	400
033	Spannungswandler, sekundär, L3		1 .. 999	V	400
040	Stromwandler, primär, L4		0 .. 1000000 A 5
041	Stromwandler, sekundär, L4		1 .. 5 A 5
042	Spannungswandler, primär, L4		0 .. 1000000 V	400
043	Spannungswandler, sekundär, L4		1 .. 999	V	400
Adr.	Vorein-Bezeichnung Einstellbereich Einheitstellung
100	TFTP Konfigurationsdatei autom. abholen 0 .. 9999 - 0
	0 = Abgeschaltet
	x = File Nummer
101	TFTP Errorhandling 0 .. 1 - 0
	0 = Im Fehlerfall erscheint dasKonfigurations-Menü im Display.
	1 = Das TFTP Errorhandling im UMG104ist abgeschaltet.
110	Stromwandler-Schaltung (L1 .. L3)		0 .. 1	-	0
	0 = Drei Stromwandler
	1 = Zwei Stromwandler (Aron-Schaltung)
111	Netzform Spannungsmessung		0 .. 1 - 0
	0 = Dreiphasen-4-Leitersys. (TT, TN-Netz)
	1 = Dreiphasen-3-Leitersys. (IT-Netz)
112	Löscht alle Wirkarbeitszähler, Scheinarbeits-zähler und S0-Zähler (1 = löschen)		0 .. 1	-	0
113	Löscht alle Blindarbeitzähler (1 = löschen) 0 .. 1		- 0
114	Setzt alle Min. und Maxwerte zurück(1 = zurücksetzen)		0 .. 1 - 0

Adr.	Vorein-Bezeichnung Einstellbereich Einheitstellung
200	Geräteadresse, Modbus/Profibus 1 .. 255 1
201	Baudrate, RS232 0 .. 4 4
	0 = 9600Bit/s
	1 = 19200Bit/s
	2 = 38400Bit/s
	3 = 57600Bit/s
	4 =115200Bit/s
202	Baudrate, RS485 0 .. 5 4
	0 = 9600Bit/s
	1 = 19200Bit/s
	2 = 38400Bit/s
	3 = 57600Bit/s
	4 =115200Bit/s
	5 = 921600Bit/s
203	RS485, Modus	0 .. 6 0
	0 = Modbus RTU/Slave
204	RS232, Modus	0 .. 6 0
	0 = Modbus RTU/Slave
	3 = Debug
	6 = SLIP

Adr.	Vorein-Bezeichnung Einstellbereich Einheit stellung
400	Tag 1 .. 31 xx
401	Monat 1 .. 12 xx
402	Jahr 1 .. 9999 xxxx
403	Stunde 0 .. 23 xx
404	Minute	0 .. 59 xx
405	Sekunde	0 .. 59 xx
406	Datum und Uhrzeit übernehmen	0, 1 0
1 = eingestellte Daten übernehmen
500	Geräte-Passwort	0 .. 9999 xxxx
600	LCD, Kontrast	0 .. 99 -	50
601	LCD, Hintergrundbeleuchtung, max. Helligkeit	0 .. 16	-	10
602	LCD, Hintergrundbeleuchtung, min. Helligkeit	0 .. 8	-	3
603	LCD, Hintergrundbeleuchtung, Zeit bis zur Umschaltung von maximaler auf minimale Helligkeit.	0 .. 9999 s	60

Messwertanzeigen

Folgende Messwerte können Sie sich, in der werkseitigen Voreinstellung, mit den Tasten 1 und 2 im Display anzeigen lassen. Die verwendeten Messwert-Bezeichnungen sind abgekürzt und haben folgende Bedeutung: Wirkleistung = Wirkleistung, Bezug

Blindleistung

= Blindleistung,

induktiv

Wirkarbeit = Wirkarbeit, Bezug mit Rücklaufspierre

Konformitätserklärung

Das Produkt erfüllt folgende EG-Richtlinien:

2004/108/EG Elektromagnetische Verträglichkeit von Betriebsmitteln.

2006/95/EG Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen.

Berücksichtigte Normen:

StörfestigkeitIEC/EN 61326-1:2013 Klasse A: IndustriebereichIEC/EN 61000-4-2:2009 Entladung statischer ElektrizitätIEC/EN 61000-4-3:2011 Elektromagn. Felder 80-2700MHzIEC/EN 61000-4-4:2013 Schnelle TransientenIEC/EN 61000-4-5:2007 StoßspannungenIEC/EN 61000-4-6:2009 Leitungsgeführte HF-Störungen 0,15-80MHzIEC/EN 61000-4-8:2010 Netzfrequente MagnetfelderIEC/EN 61000-4-11:2005 Spannungseinbrüche, Kurzzeitunterbrechungen und Spannungsschwankungen

StöraussendungIEC/EN 61326-1:2013 Klasse B: WohnbereichIEC/CISPR11/EN 55011:2011 Funkstörfeldstärke 30-1000MHzIEC/CISPR11/EN 55011:2011 Funkstörspannung 0,15-30MHz

GerätesicherheitIEC/EN 61010-1:2011 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine AnforderungenIEC/EN 61010-2-030:2011 Besondere Bestimmungen für Prüf- und Messstromkreise

Maßbilder

Vorderansicht Seitenansicht

Anschlussbeispiel UMG104

Kurzanleitung

Primärstrom einstellen

Sie haben drei gleiche Stromwandler mit einem Stromwandlerverhältnis von 200A/5A. Sie möchten den Primärstrom von 200A programmieren. Hierfür müssen Sie auf der Adresse 000 den Wert 200 für den Primärstrom eingetragen. Der Sekundärstrom ist auf Adresse 001 werkseitig auf 5A voreingestellt.

Wechsel Sie in den Programm-Modus

Betätigen Sie die Tasten 1 und 2 gleichzeitig für etwa eine Sekunde.

Das Symbol für den Programmier-Modus PRG erscheint.

Der Inhalt der Adresse 000 wird angezeigt.

Adresse ändern

Da schon die Adresse 000 angezeigt wird, muss die Adresse nicht mehr geändert werden.

Geben Sie den Primärstrom ein

Mit Taste 1 die zu ändernde Ziffer wählen.

Mit Taste 2 die gewählte Ziffer ändern.

Verlassen Sie den Programm-Modus

Beide Tasten für etwa 1 Sekunde gleichzeitig betätigen.

Die Stromwandlereinstellung wird gespeichert und das Gerät kehrt in den Anzeige-Modus zurück.
