Produkttyp	Industrie-Digitalanzeige Zähler / Tachometer
Modell	PAXLCR00 (Wachendorff)
Abmessungen (B x H x T)	96 mm x 48 mm x 104 mm
Gewicht	295 g
Spannungsversorgung	AC: 50-250 VAC, 50/60 Hz, 12 VA; DC: 21,6-250 VDC, 6 W
Anzeige	6-stellige rote LED, 14,2 mm Höhe, dimmbar (5 Stufen)
Zählerfunktionen	8 Betriebsarten (u.a. Vor-/Rückwärtszähler, Phasendiskriminator, Summen-/Differenzzähler)
Tachometerfunktionen	Skalierbar, einstellbare Aktualisierungszeit (0,1-99,9 s min., 0,2-999 s max.), max. Eingangsfrequenz 25 kHz
Relaisausgänge	2x Form-C (Umschalter), 5 A bei 120/240 VAC oder 28 VDC
Schutzart	IP65 (Frontseite)
Umgebungstemperatur	Betrieb: 0 bis +50 °C; Lager: -40 bis +70 °C
Wartung	Keine regelmäßige Wartung erforderlich; Reinigung mit weichem Tuch und milder Seifenlauge
Sicherheit	Nur von qualifiziertem Personal gemäß Bedienungsanleitung; nicht als alleiniges Sicherheitsmittel einsetzen
Zubehör (optional)	Rundum IP65 Aluminiumgehäuse (GEH10000), Kunststoffgehäuse, Hutschienenadapter (BMK90000)
Hersteller	Red Lion Controls, USA (vertrieben durch Wachendorff Prozesstechnik GmbH & Co. KG)

Häufig gestellte Fragen - PAXLCR00 Wachendorff

Wie kann ich den Zähler zurücksetzen?

Drücken Sie die RST-Taste im Anzeigemodus, wenn die Rücksetzung über die Fronttaste freigegeben ist (Programmierabschnitt 3, rSt-En). Alternativ kann der Benutzereingang als Rücksetzfunktion programmiert werden.

Wie stelle ich den Skalierfaktor für den Zähler ein?

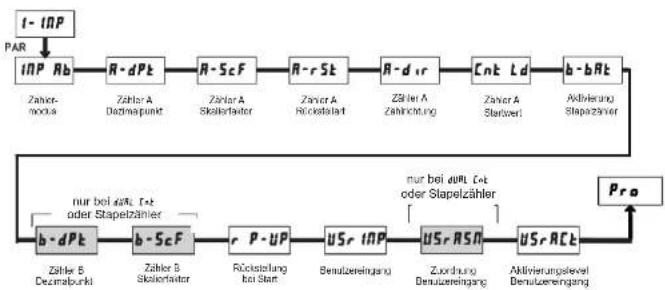

Im Programmierabschnitt 1 (1-IMP) wählen Sie R-ScF für Zähler A oder b-ScF für Zähler B. Der Skalierfaktor berechnet sich als Anzeigewert / Impulse * Dezimalpunktfaktor. Beispiel: 1,00 m / 125 Impulse * 100 = 0,800.

Wie konfiguriere ich die Relaisausgänge?

Im Programmierabschnitt 4 (4-SPt) wählen Sie den Grenzwert (SP1 oder SP2). Stellen Sie ACT-n auf YES, legen Sie die Betriebsart (OUT-n) fest (LATCH, t-OUT oder BOUND), den Sollwert (SPt-n) und die Schaltlogik (OUt-n).

Wie ändere ich die Displayhelligkeit?

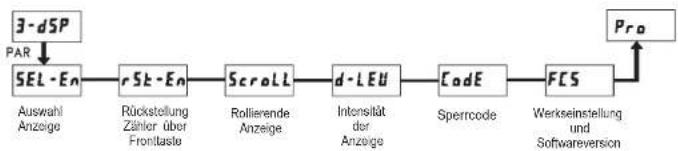

Gehen Sie in Programmierabschnitt 3 (3-dSP) zum Menüpunkt d-LEU. Wählen Sie einen Wert von 1 (dunkel) bis 5 (hell). Die Änderung wird sofort wirksam.

Wie kann ich die Programmierung sperren?

Sie können einen Programmiercode (000-999) in CodE (Abschnitt 3) vergeben. Bei Code > 0 ist ein Code erforderlich. Zusätzlich kann der Benutzereingang auf Proloc programmiert werden, um den Zugang bei aktivem Eingang zu sperren.

Welche maximale Eingangsfrequenz unterstützt der Tachometer?

Der Tachometer verarbeitet Frequenzen bis 25 kHz. Die minimale Frequenz beträgt 0,01 Hz bei einer Genauigkeit von ±0,01%.

Kann ich NPN- oder PNP-Sensoren anschließen?

Ja, über die DIP-Schalter auf der Hauptplatine können die Eingänge auf NPN (Pull-up), PNP (Pull-down) oder Logikpegel eingestellt werden. Für Magnetaufnehmer steht eine empfindliche Einstellung zur Verfügung.

Wie installiere ich das Gerät in einer Schalttafel?

Schalttafelausschnitt nach DIN 92 mm x 45 mm anfertigen, Dichtung aufschieben, Gerät von vorne einsetzen und Befestigungsrahmen von hinten aufschieben. Abwechselnd beide Schrauben mit max. 79 N/cm anziehen.

Was bedeutet die Anzeige 'OLDL'?

Die Meldung OLDL erscheint bei Zählerüberlauf oder wenn der Tachometerwert außerhalb des Anzeigebereichs liegt (über 999999 oder unter -99999).

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Rufen Sie den Programmiermodus auf, gehen Sie zu CodE in Abschnitt 3, geben Sie Code 66 ein. Die Anzeige zeigt kurz 'rSEt' und alle Parameter werden auf die Werkseinstellung zurückgesetzt.

BEDIENUNGSANLEITUNG PAXLCR00 Wachendorff

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

11 Bestellhinweise

Bestellhinweise
Typ Bestell-Nr.
Digitalanzeige PAXLCR, 14 mm hohe LED, IP65ZubehörRundum IP65 AluminiumgehäuseKunststoffgehäuse GEH10000-- andere Gehäusetypen bitte anfragenHutschienenadapter BMK90000	PAXLCROBGEH0IP65

Dieses Dokument ist Eigentum der Fa. Wachendorff Prozesstechnik GmbH & Co.KG. Das Kopieren und die Vervielfältigung, auch auszugsweise, sind ohne vorherige schriftliche Genehmigung verboten. Inhalte der vorliegenden Dokumentation beziehen sich auf das dort beschriebene Gerät. Alle technischen Inhalte innerhalb dieses Dokuments können ohne vorherige Benachrichtigung modifiziert werden. Der Inhalt des Dokuments ist Inhalt einer wiederkehrenden Revision.

WACHENDORFF

Wachendorff Prozesstechnik GmbH & Co. KG

Industriestrasse 7

D-65366 Geisenheim

Tel: [phone] / 99 65 - 20

Fax: [phone] / 99 65 - 78

Fax: [phone] www.wachendorff.de

Betriebsanleitung für

Industrie-Digitalanzeige Zähler/Tachometer PAXLCR

Version: 1.00

Hersteller: Red Lion Controls, USA.

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

Inhalt

1 Vonwort 2

2 Sicherheitshinweise 2

2.1 Allgemeine Hinweise 2

2.2 Bestimmungsgemäße Verwendung 2

2.3 Qualifiziertes Personal 2

2.4 Restgefahren 2

2.5 CE-Konformität 2

3 Beschreibung 3

4 Montage 3

4.1 Offnen des Gerätes 3

5 Elektrische Installation 4

5.1 Anschlüsse 4

5.1.1 Spannungsversorgung 4

5.1.2 Benutzereingang 4

5.1.3 Relaisausgänge 4

5.1.4 Anschluss des Sensors 5

5.2 DIP-Schalter 6

5.3 Installationshinweise 6

6 Frontlasten und deren Funktion 7

7 Programmierung 7

7.1 Allgemeine Hinweise 8

7.2 Programmabschnitt 1

-Eingangsparameter-9

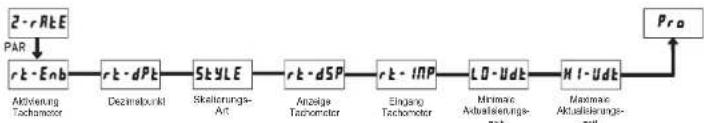

7.3 Programmabschnitt 2

-Tachometer- 12

7.4 Programmabschnitt 3

-Benutzereingang/Fronttasten- 14

7.5 Programmabschnitt 4

-Grenzwertparameter- 15

8 Wartung und Pflege 18

9 Spezifikationen 19

10 Programmiermenü Gesamtübersicht 20

11 Bestellhinweise 23

- Raum für Notizen -

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

- Raum für Notizen -

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

1 Vorwort

Verehrter Kunde!

Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses einzusetzen und gratulieren Ihnen zu diesem Entschluss.

Die Geräte der PAXL-Serie können vor Ort für zahlreiche unterschiedliche Anwendungenprogrammiert werden. Um die Funktionsvielfalt dieses Gerätes für Sie optimal zu nutzen, bitten wir Sie folgendes zu beachten:

Jede Person, die mit der Inbetriebnahme oder Bedienung dieses Gerätes beauftragt ist, muss die Betriebsanleitung und insbesondere die Sicherheits-hinweise gelesen und verstanden haben!

2 Sicherheitshinweise

2.1 Allgemeine Hinweise

Zur Gewährleistung eines sicheren Betriebes darf das Gerät nur nach den Angaben in der Betriebsanleitung betrieben werden. Bei der Verwendung sind zusätzlich die für den jeweiligen Anwendungsfall erforderlichen Rechts- und Sicherheitsvorschriften zu beachten. Sinngemäß gilt dies auch bei Verwendung von Zubehör.

2.4 Restgefahren

Die Geräte der PAXL-Serie entsprechen dem Stand der Technik und sind betriebssicher. Von den Geräten können Restgefahren ausgehen, wenn sie von ungeschultem Personal unsachgemäß eingesetzt und bedient werden.

In dieser Anleitung wird auf Restgefahren mit dem folgenden Symbol hingewiesen:

Dieses Symbol weist darauf hin, dass bei Nichtbeachtung der Sicherheitshinweise Gefahren für Menschen bis zur schweren Körperverletzung oder Tod und/oder die Möglichkeit von Sachschäden besteht.

2.5 CE-Konformität

Die Konformitätserklärung liegt bei uns aus. Sie können diese gerne beziehen. Rufen Sie einfach an.

2.2 Bestimmungsgemäße Verwendung

Die Geräte der PAXL-Serie dienen zur Anzeige von Prozessgrößen. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß.

Ein Gerät der PAXL-Serie darf nicht als alleiniges Mittel zur Abwendung gefährlicher Zustände an Maschinen und Anlagen eingesetzt werden. Maschinen und Anlagen müssen so konstruiert werden, dass fehlerhafte Zustände nicht zu einer für das Bedienpersonal gefährlichen Situation führen können (z. B. durch unabhängige Grenzwertschalter, mechanische Verriegelungen, etc.).

2.3 Qualifiziertes Personal

Geräte der PAXL-Serie dürfen nur von qualifiziertem Personal, ausschließlich entsprechend der technischen Daten verwendet werden. Qualifiziertes Personal sind Personen, die mit der Aufstellung, Montage, Inbetriebnahme und Betrieb dieses Gerätes vertraut sind und die über eine ihrer Tätigkeit entsprechenden Qualifikation verfügen.

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

3 Beschreibung

Der PAXLCR kann als Zähler und Tachometer eingesetzt werden. Zähler und Tachometer haben separate Skalierungs- und Dezimalpunkteinstellungen.

Zählerfunktion

Die Zähler können in 8 verschiedenen Betriebsarten programmiert werden. Die eingehenden Impulse werden mit einem programmierbaren Faktor multipliziert und angezeigt. Beide Eingänge werden gleichzeitig überwacht, so dass kein Impuls verloren geht. Als Anzeige kann die Summe oder Differenz der beiden Signale gewählt werden.

Zudem kann ein Zähler als Stapelzähler verwendet werden ( zählt die Aktivierung der Schaltausgänge ).

Tachometerfunktion

Der Tachometer ist skalierbar und eine programmierbare minimale und maximale Aktualisierungszeit ermöglicht die optimale Einstellung auf die Eingangsfrequenz.

Die Anzeige ist mit zwei Relaisausgängen ausgerüstet und verfügt über ein Universal AC/DC-Netzteil und über ein dimmbares Display. Die Programmierung erfolgt durch die Frontlasten.

Bild 3.1: Frontansicht

4 Montage

Das Gerät PAXLCR ist für den Schalttafeleinbau konzipiert. Bei sachgerechtem Einbau wird ein Staub- und Strahlwasserschutz nach IP65 erreicht (von vorne). Für die Schalttafel wird eine Mindestdicke von 3 mm empfohlen.

Bild 4.1: Schalttafelausschnitt (Angaben in mm)

Montageanleitung

1. Schalttafelausschnitt nach angegebenen Maßen anfertigen, entgraten und fettfrei reinigen.
2. Befestigungsrahmen nach hinten wegziehen.
3. Dichtung von hinten übisztara Frontrahmen Gerät schieben.
4. Gerät von der Frontseite durch den Ausschnitt schieben, bis die Dichtung die Schalttafel berührt.
5. Gerät von vorne gegen die Schalttafel drücken und gleichzeitig den Befestigungsrahmen von hinten über das Gerät schieben, bis er einrastet und sich nicht mehr weiterschieben lässt.
6. Abwechselnd beide Schrauben langsam anziehen, bis das Gerät fest im Ausschnitt sitzt (max. Drehmoment ca. 79 N/cm).

Das Gerät ist nun fertig montiert.

4.1 Öffnen des Gerätes

Zum Einstellen der DIP-Schalter (siehe Seite 5 bzw. 6) auf der Hauptplatine müssen Sie das Gerät öffnen. Drücken Sie dazu die Gehäuseklemmen an der Seite der Gehäuserückseite zusammen und ziehen Sie das Gehäuse von der Hauptplatine.

Achten Sie darauf, daß beim Abziehen des Gehäuses keine Spannung am Gerät anliegt!

Bild 4.2: Hauptplatine PAXLCR

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

10 Programmiermenü Gesamtübersicht

Um in das Programmiermenü zu gelangen : PAR - Taste drücken

    A --> N["P-UP-n"]
    N --> O["P-UP"]
    O --> P["TYPE-n"]
    P --> Q["P-UP-n"]

    B --> R["PAR"]
    R --> S["1-IMP"]
    S --> T["PAR"]

    T --> U["2-RACE"]
    U --> V["BEL"]

    U --> W["PAR"]
    W --> X["3-dSP"]
    X --> Y["BEL"]

    Y --> Z["4-SPZ"]

    N --> AA["P-UP-n"]
    AA --> AB["P-UP-n"]

    subgraph Process Steps
        AC["PR-BP"] --> AD["IP-RB"]
        AD --> AE["IP-SzF"]
        AE --> AF["IP-SzK"]
        AF --> AG["IP-SzK-F"]
        AG --> AH["IP-SzK-F"]
        AH --> AI["IP-SzK-F"]
        AI --> AJ["IP-SzK-F"]
        AJ --> AK["IP-SzK-F"]
        AK --> AL["IP-SzK-F"]
        AL --> AM["IP-SzK-F"]
        AM --> AN["IP-SzK-F"]
        AN --> AO["IP-SzK-F"]
        AO --> AP["IP-SzK-F"]
        AP --> AQ["IP-SzK-F"]
        AQ --> AR["IP-SzK-F"]
        AR --> AS["IP-SzK-F"]
        AS --> AT["IP-SzK-F"]
        AT --> AU["IP-SzK-F"]
        AU --> AV["IP-SzK-F"]
        AV --> AW["IP-SzK-F"]
        AW --> AX["IP-SzK-F"]
        AX --> AY["IP-SzK-F"]
        AY --> AZ["IP-SzK-F"]
        AZ --> BA["IP-SzK-F"]
        BA --> BB["IP-SzK-F"]
        BB --> BC["IP-SzK-F"]
        BC --> BD["IP-SzK-F"]
        BD --> BE["IP-SzK-F"]
        BE --> BF["IP-SzK-F"]
        BF --> BG["IP-SzK-F"]
        BG --> BH["IP-SzK-F"]
        BH --> BI["IP-SzK-F"]
        BI --> BJ["IP-SzK-F"]
        BJ --> BK["IP-SzK-F"]
        BK --> BL["IP-SzK-F"]
        BL --> BM["IP-SzK-F"]
        BM --> BN["IP-SzK-F"]
        BN --> BO["IP-SzK-F"]
        BO --> BP["IP-SzK-F"]
        BP --> BQ["IP-SzK-F"]
        BQ --> BR["IP-SzK-F"]
        BR --> BS["IP-SzK-F"]
        BS --> BT["IP-SzK-F"]
        BT --> BU["IP-SzK-F"]
        BU --> BV["IP-SzK-F"]
        BV --> BW["IP-SzK-F"]
        BW --> BX["IP-SzK-F"]
        BX --> BY["IP-SzK-F"]
        BY --> BZ["IP-SzK-F"]
        BZ --> CA["IP-SzK-F"]
        CA --> CB["IP-SzK-F"]
        CB --> CC["IP-SzK-F"]
        CC --> CD["IP-SzK-F"]
        CD --> CE["IP-SzK-F"]
        CE --> CF["IP-SzK-F"]
        CF --> CG["IP-SzK-F"]
        CG --> CH["IP-SzK-F"]
        CH --> CI["IP-SzK-F"]
        CI --> CJ["IP-SzK-F"]
        CJ --> CK["IP-SzK-F"]
        CK --> CL["IP-SzK-F"]
        CL --> CM["IP-SzK-F"]
        CM --> CN["IP-SzK-F"]
        CN --> CO["IP-SzK-F"]
        CO --> CP["IP-SzK-F"]
        CP --> CQ["IP-SzK-F"]
        CQ --> CR["IP-SzK-F"]
        CR --> CS["IP-SzK-F"]
        CS --> CT["IP-SzK-F"]
        CT --> CU["IP-SzK-F"]
        CU --> CV["IP-SzK-F"]
        CV --> CW["IP-SzK-F"]
        CW --> CX["IP-SzK-F"]
        CX --> CY["IP-SzK-F"]
        CY --> CZ["IP-SzK-F"]
        CZ --> DA["IP-SzK-F"]
        DA --> DB["IP-SzK-F"]
        DB --> DC["IP-SzK-F"]
        DC --> DD["IP-SzK-F"]
        DD --> DE["IP-SzK-F"]
        DE --> DF["IP-SzK-F"]
        DF --> DG["IP-SzK-F"]
        DG --> DH["IP-SzK-F"]
        DH --> DI["IP-SzK-F"]
        DI --> DJ["IP-SzK-F"]
        DJ --> DK["IP-SzK-F"]
        DK --> DL["IP-SzK-F"]
        DL --> DV["IP-SzK-F"]
        DV --> DW["IP-SzK-F"]
        DW --> DXD["IP-SzK-F"]
        DXD --> DYD["IP-SzK-F"]
        DYD --> DYD
    end

    %% The diagram shows multiple parallel processing steps. Each step is labeled with the corresponding process name and associated parameters (e.g., 'EUR' or 'EUR' = 0.5). The arrows indicate transformation of the process steps.

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

9 Spezifikationen

Anzeige ( dimmbar ):

6-stellige 14,2mm rote LED

Indikatoren:

A - Zähler A wird angezeigt

B -Zähler B wird angezeigt

SP1 -Ausgang 1ist aktiv

SP2 -Ausgang 2 ist aktiv - Tachometeranzeige erfolgt ohne Indikator

Displaymeldungen:

"OLDL"-Zählerüberlauf oder Tachometeranzeige

außerhalb des Anzeigebereichs

Tasten:

Taste Im Betrieb Bei der Programmierung

PAR zur Parameterliste speichern und zum nächsten

SEL Auswahl/Anzeine Auswahl Manüpunk bei der

Programmierung

HST Reset Zürkirkwalt bei der

Mit diesen Tasten wird das Gerät programmiert, sie sind sperrbar.

Impulseingänge A und B :

Über Schiebeschalter an verschiedene Sensoren

anpassbar. ( Siehe Seite 6 )

Zähler:

Maximale Zählfrequenz ist abhängig vom Zählmodus: Wenn Grenzwerte (Relais) nicht aktiviert 25KHz alle Zählmodi außer (928kHz).

Wenn Grenzwerte / Relais ) aktiviert 20KHz alle Zähmodi außer (14KHz ), ( 13 KHz) und

YOMA 4 (12 kHz)

Iachometer:

Maximale Eingangsfrequenz 25 KHz ;

minimale Eingangfrequenz 0,01 Hz ;

Genauigkeit +/- 0,01%

Benutzereingang:

USER INPUT: Über Software wählbare Einstellung der Logik : High aktiv oder Low aktiv. Pull-Up Widerstand (24,7 KOhm auf + 5VDC) oder Pull-Down Widerstand (20 KOhm)

Reaktionszeit: 10 msec. typisch, (An/Aus: 50 msec.) Programmierbare Funktion (siehe Programmierung). V = 1,0 V, V = +2,4 V, V = +28 VDC.

Relais-Ausgänge :

Zweimal Form-C Relais, 5 A bei 120/240 VAC oder 28 VDC.

Spannungsversorgung:

AC Versorgung:

50 bis 250 VAC 50/60 Hz; 12 VA

DC Versorgung:

21,6 bis 250 VDC; 6W

Sensorversorgung:

24 VDC ; 100 mA ( wenn die Versorgungsspannung

größer ist als 50 VAC/VDC)

24 VDC ; 50 mA ( wenn die Versorgungsspannung

einer ist als 50 VAC/VDC )

Datensicherung

EEPROM: Geräteparameter und Zählerstände werden

dauerhalt gespeichert.

Schutzart:

IP 65 : frontseitig

Gehäuse:

Du nkelrotes, st oßfeste s Ku ns tst off ge häuse.

Abmessungen: B 96 mm x H 48 mm x T 104 mm.

Schalttafelausschnitt nach DIN: 92 mm x 45 mm.

Befestigung über Montagerahmen mit Klemmschrauben.

Anschluss:

feste Klemmleisten

Relative Luftfeuchtigkeit:

max. 85%. rF, nicht kondensierend.

Umgebungstemperatur:

Betrieb: 0 bis +50°C

Lager: -40 bis +70°C

Elektromagnetische Verträglichkeit konform:

IEC 61010-1, EN 61010-1

Gewicht:

295g

Lieferumfang:

Gerät. Befestigungsmaterial. Dichtung.

Betriebsanleitung.

Hersteller:

Red Lion Controls, USA.

5 Elektrische Installation

5.1 Anschlüsse

Die Anschlüsse befinden sich auf der Rückseite des Gerätes.

Auf den folgenden Seiten werden die Anschlüsse und deren Beschaltung / Messbereichseinstellung für verschiedene Sensoren usw. beschrieben.

Offene Spannungspotenziale existieren auf der

Hauptplatine. Entfernen Sie die Spannungs-

wersorgung, bevor Sie das Gerät öffnen.

5.1.1 Spannungsversorgung

Die Spannungsversorgung erfolgt über die Klemmen 1 und 2.

Spannungsversorgungseingang für PAXLCR

Anschluss

1 AC

DC+

2 AC

DC-

Beschreibung

50 bis 250 VAC

21,6 bis 250 VDC

50 bis 250 VAC

21,6 bis 250 VDC

Sensorversorgungsspannungsausgang

Anschluss

3 DC + Sensorsorgung 24 VDC

4 DC- Masse Sensorversorgung

5.1.2 Benutzereingang

Beachten Sie die Einstellung der Logik des Benutzereingangs in Programmierabschnitt 1- Impunter dem Programmpunkt US-Akt.

Benutzereingang

Anschluss Beschreibung

8 USER Benutzereingang 9 USER COMM Masse Benutzereingang

Der Masseanschluss des Signaleingangs (7), der Sensorversorgung (4) und des Benutzereingangs (9) sind nicht galvanisch getrennt!

5.1.3 Relaisausgänge

Relaisausgänge

Anschluss

10 NC1 Offner

11 NO1 Schliesser 1

12 COMM1 Relais 1 gemeinsame Masse

13 NC2 Officer 2

14 NO2 Schliesser 2

15 COMM2 Relais 2 gemeinsame Masse

5.1.4 Anschluss des Sensors

Magnetic PickupInput A+24V EXC. 3COMMON 4INPUT A 5INPUT B 6COMMON 7	AC Inputs From Tach Generators, Etc.Input A+24V EXC. 3COMMON 4INPUT A 5INPUT B 6COMMON 7	PNP-2-Draht-SensorInput A+24V EXC. 3COMMON 4INPUT A 5INPUT B 6COMMON 7
NPN-TransistorInput A+24V EXC. 3COMMON 4INPUT A 5INPUT B 6COMMON 7	PNP-TransistorInput A+24V EXC. 3COMMON 4INPUT A 5INPUT B 6COMMON 7	TTL-SignalInput A+24V EXC. 3COMMON 4INPUT A 5INPUT B 6COMMON 7
Potentialfreierer Kontakt oder TransistorInput A+24V EXC. 3COMMON 4INPUT A 5INPUT B 6COMMON 7	Potentäler Kontakt oder TransistorInput A+24V EXC. 3COMMON 4INPUT A 5INPUT B 6COMMON 7	NPN-Transistor mit Richtungserkennung(Drehimpulsgeber)

* DIP-Schalterstellung ist von der Anwendung abhängig Grau hinterlegte Bereiche sind für Zählanwendungen nicht empfehlenswert.

8 Wartung und Pflege

Das Gerät braucht bei sachgerechter Verwendung und Behandlung nicht gewartet werden. Zur Reinigung des Displays nur weiche Tücher mit etwas Seifenwasser bzw. mildem Hausspülmittel verwenden.

Scharle Putz- und Lösungsmittel vermeiden!

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

L1k-n-Anzeige Grenzkontakt

Eingabe: NDR rEU

Normal ( ) schaltet die Grenzwertanzeige im Display ein, wenn der Ausgang aktiviert ist; Reverse ( ) die Grenzwertanzeige im Display ein, wenn der Ausgang deaktiviert ist.

P-UP-n -Status beim Einschalten

Geben Sie hier an, wie sich der Schaltausgang bei Ausfall der Spannungsversorgung und erneutern Einschalten verhalten soll. Bei SRL/E wird der Status vor dem Ausfall gespeichert und wieder hergestellt.

OFF	deaktiviert
ON	aktiviert
SAVE	letzler Zustand

TYPE-n - Schaltart Grenzkontakt

Eingabe: H1-ACE LO-ACE

Bei Eingabe N1-ACB wird der Schaltausgang aktiviert, wenn der Display-Anzeigewert gleich dem Sollwert ist oder diesen überschreitet. Bei Eingabe LO-ACB wird der Schaltausgang aktiviert, wenn der Display-Anzeigewert gleich dem Sollwert ist oder diesen unterschreitet.

5tby-n - Anfahrschaltung Grenzkontakt

Eingabe: NO YES

Dieser Programmpunkt erscheint nur bei AuswahlLO-REE als Schaltart Grenzkontakt. Wird gesgrammiert bleibt nach dem Einschalten des PAXLCR der Schaltausgang deaktiviert, bis der Sollwert einmal überschritten wurde.

RUEO-n - Autom. Rückstellung Zähler

Geben Sie hier an, ob der Bezugszähler bei R50°-e Aktivierung des Grenzkontakts automatisch resetet werden soll ( die Rückstellung auf Startwert ist nur bei Zähler A möglich ). Die Rückstellung bei Deaktivierung ist nur bei Wischsignal möglich.

NO	deaktiviert
2Er-5t	Rückstellung auf Null bei Aktivierung
Cld-5t	Rückstellung auf Startwert bei Aktivierung
2Er-En	Rückstellung auf Null bei Deaktivierung
Cld-En	Rückstellung auf Startwert bei Deaktivierung

OFF2-1 - Rückstellung Grenzkontakt 1 durch Grenzkontakt 2

Eingabe nur für Grenzkontakt 1!

Geben Sie hier an, ob der Grenzkontakt 1 bei Aktivierung von Grenzkontakt 2 automatisch zurückgestellt werden soll. Die Rückstellung bei Deaktivierung ist nur bei Wischsignal für Grenzkontakt 2 möglich.

NO	deaktiviert
02-5tr	Rückstellung beiAktivierung von Grenzkontakt 2
02-End	Rückstellung beiDeaktivierung von Grenzkontakt 2

OFF 1-2 - Rückstellung Grenzkontakt 2 durch Grenzkontakt 1

Eingabenur für Grenzkontakt 2!

Geben Sie hier an, ob der Grenzkontakt 2 bei Aktivierung von Grenzkontakt 1 automatisch zurückgestellt werden soll. Die Rückstellung bei Deaktivierung ist nur bei Wischsignal für Grenzkontakt 1 möglich.

NO	deaktiviert
01-5Er	Rückstellung beiAktivierung von Grenzkontakt 1
01-End	Rückstellung beiDeaktivierung von Grenzkontakt 1

r5k-n - Manuelle Rückstellung Grenzkontakt

Wird YES programmiert, so wird der Ausgang zurückgesetzt, wenn der Bezugszähler (RSA-n) resetet wird. Dieser Menüpunkt erscheint nicht, wenn der Bezugszähler durch den Grenzkontakt resetet wird. (RUBG-n).

Eingabe:

NO

YES

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

5.2 DIP-Schalter

Werkseinstellung

Vor Inbetriebnahme des Gerätes müssen die DIP-Schalter auf der Hauptplatine des PAXLCR überprüft und gegebenenfalls auf die verwendeten Sensoren an EingangA und B getrennt abgestimmt werden.

Folgende Spezifikationen können über DIP-Schalter eingestellt werden:

Hi Freq.: Für Eingangsfrequenzen über 50 Hz. Lo Freq.: Für Eingangsfrequenzen bis 50 Hz; Einfügung eines Dämpfungskondensators gegen Kontaktprellen und Begrenzung der Eingangsfrequenz auf 50 Hz mit einer max. Impulsbreite von 10 ms.

PNP: Intermer 3,9 K pull-down Widerstand, 7,2 mA max.@ 28 VDC max.

NPN: Interner 7,8 KΩ pull-up Widerstand auf +5 VDC, Imax= 0,7mA.

LOGIC: Setzt Triggerniveau auf V_t=1.25 V max.; V_=2.75 V min; V_MAX=28 VDC

MAG.: Empfindlichkeit 200 mV Spitze; 100 mV Hysterese V_rms = 40 V peak(28 Vrms) PNP muss auf ON stehen / für Zählanwendungen nicht empfohlen.

Achtung: Die Masse des Messignals ist von der Benutzereingangsmasse nicht galvanisch getrennt. Die Masse der Signaleingänge sollte von gefährlichen Spannungspotenzialen getrennt sein oder ein geerdeles Massepotenzial benitzen. Ist dies nicht der Fall, könnten gefährliche Spannungen an den Masseklemmen der Eingänge und des Benutzereingangs anliegen. Die gleichen Betrachtungen gelten auch umgekehrt für den Benutzereingang.

5.3 Installationshinweise

Obwohl das Gerät einen hohen Schutz gegenüber elektromagnetischen Störungen aufweist, muss die Installation und Kabelverlegung ordnungsgemäß durchgeführt werden, damit in allen Fällen eine elektromagnetische Störsicherheit gewährleistet ist.

Beachten Sie die folgenden Installationshinweise. Sie garantieren einen hohen Schutz gegenüber elektromagnetischen Störungen.

1. Das Gerät sollte in einem geerdeten Metallgehäuse (Schaltschrank) eingebaut sein.

2. Verwenden Sie für die Signal- und Steuerleitungen abgeschimtes Kabel. Der Anschlussdraht der Abschirmung sollte so kurz wie möglich sein. Der Anschlusspunkt der Abschirmung hängt von den jeweils vorliegenden Anschlussbedingungen ab:

a. Verbinden Sie die Abschirmung nur mit der Schalttafel, wenn diese auch geerdel ist.

b. Verbinden Sie beide Enden der Abschirmung mit Erde, falls die Frequenz der elektrischen Störgeräusche oberhalb von 1 MHz liegt.

c. Verbinden Sie die Abschirmung nur auf der Geräte-Seite mit Masse und isolieren Sie die andere Seite.

1. Verlegen Sie Signal- und Steuerleitungen niemals zusammen mit Netzleitungen, Motorzuleitungen, Zuleitungen von Zylinderspulien, Gleichrichtern, etc. Die Leitungen sollten in leitfähigen, geerdeten Kabelkanälen verlegt werden. Dies gilt besonders bei langen Leitungsstrecken, oder wenn die Leitungen starken Radiowellen durch Rundfunksender ausgesetzt sind.

2. Verlegen Sie Signalleitungen innerhalb von Schaltschränken so weit entfernt wie möglich von Schützen, Steuerrelais, Transformatoren und anderen Störquellen.

3. Bei sehr starken elektromagnetischen Störungen sollte eine externe Filterung vorgenommen werden. Dies kann durch die Installation von Ferriterpen erreicht werden. Die Perlen sollten für Signal- und Steuerleitungen verwendet, und so nahe wie möglich am Gerät installiert werden. Um eine hohe Störsicherheit zu erreichen, legen Sie mehrere Schleifen durch eine Perle, oder benutzen Sie mehrere Perlen für ein Kabel. Um Störipulse auf der Spannungsversorgungsleitung zu unterdrücken, sollten Netzfilter installiert werden. Installieren Sie diese nahe der Eintrittstelle der Spannungsversorgungsleitung in den Schaltschrank. Folgende Teile werden zur Unterdrückung elektromagnetischer Störungen empfohlen:

Ferritperlen für Signal- und Steuerleitungen:

Fair-Rite # 04431677251

(RLC #FCOR0000)

TDK # ZCAT3035-1330A

Steward # 28B2029-0A0

Netzfilter für Spannungsversorgung

Schaffner # FN610-1/07

(RLC #LFIL0000)

Schaffner # FN670-1.8/07

Corcom # 1VR3

(Beachten Sie bei der Benutzung von Netzfiltern die

jeweiligen Herstellerangaben.)

1. Lange Leitungen sind anfälliger für elektro-

magnetische Störungen als kurze. Halten Sie

deshalb die Leitungen so kurz wie möglich.

1. Vermeiden Sie das Schalten von induktiven Lasten, bzw. sorgen Sie für eine ausreichende Entstörung.

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

6 Fronttasten und deren Funktion

Taste Anzeigemodus Programmiermodus

PAR	Zugang zum Programmiermodus Speichern der ausgewählten Parameter und Zugang zum nächsten Parameter
SEL	Auswahl freigegebene Displays Auswahl in der Liste. Erhöhung der ausgewählten Ziffer des Parameterwerts.
RST	Rückstellung Auswahl der Ziffer im Parameterwert.

Indikatoren imAnzeigenbetrieb

"Ä im linken Bereich derAnzeige bedeutet das der ZählerA angezeigt wird.

“ B im linken Bereich derAnzeige bedeutet das der Zähler B angezeigt wird.

“SPIm unteren Bereich derAnzeige zeigt den Status des Grenzwert 1 (Relaisausgang) an

“SP2n unteren Bereich derAnzeige zeigt den Status des Grenzwert 2 (Relaisausgang) an

- Tachometeranzeige erfolgt ohne Indikator.

Drückt man die SEL-Taste schaltet man durch die verschiedenen freigegebenen Anzeigen. Ist das automatische Weiterschalten der Anzeige ausgewählt, so schaltet der PAXLCR alle 4 Sekunden zwischen den Anzeigen um.

7 Programmierung

Übersicht Programmiermenü

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

SP SEL - Auswahl Grenzwert

NO	Kein Grenzwert
SP-1	Grenzwert 1
SP-2	Grenzwert 2

Wählen Sie den Grenzwert aus, dessen Parameter geändert werden sollen. ^a in den folgenden Menüpunkten steht für den ausgewählten Grenzwert. Nachdem der ausgewählte Grenzwert komplett programmiert ist, erscheint wieder die Anzeige: SP SEL. ^b Nun können Sie den zweiten Grenzwert auswählen und parametieren. Durch die Eingabe von ^c NO verlassen Sie das Grenzwert-Menu.

Eob-n -Aktivierung Grenzwert

Eingabe: NO YES

Wird 9E5 programmiert ist der ausgewählte Grenzwert aktiviert und die Einstellparameter werden angezeigt. Wird 100 programmiert, erscheint wieder 5P 5EL und der Grenzwert ist deaktiviert.

R57-n - Zuordnung Grenzkontakt

Wählen Sie die Anzeige, zu der der Grenzkontakt zugeordnet werden soll.

Cnt A	Zähler A
Cnt b	Zähler B
rAtE	Tachometer

RCE-n-Betriebsart

Wählen Sie die Betriebsart des Grenzkontakts aus Siehe hierzu auch Tabelle 7.2!

LATCH	gehalten
t-OUT	Wischsignal
BOUND	Absolute Grenze

EOUT-n-Wischsignalzeit

Geben Sie hier die Zeit ein, wie lange der Ausgang aktiviert sein soll, wenn der Sollwert erreicht wird. Dieser Parameter ist erst dann aktiv, wenn t - ölt programmiert wurde.

Eingabe: 0.01 bis 599,99 Sekunden

SPt-n-Sollwert

Geben Sie hier den Sollwert ein. Für negative Sollwerte wählen Sie an der 6. Stelle ein Minuszeichen aus. Eingabe :

Zähler A	-99999 bis 999999
Zähler B	0 bis 999999
Tachometer	0 bis 999999

OUE-n-Schaltlogik Grenzkontakt

Eingabe: Nor r EU

Normal (A0r) schaltet den Ausgang bei Aktivierung; Reverse (rEU) schaltet den Ausgang bei Deaktivierung.

Betriebsarten des Grenzkontaktes

Betriebsart Beschreibung		Ausgang aktiv	Ausgang deaktiviert
LACK	Ausgang gehalten	Wenn Zählwert = Sollwert	Bei manueller Rückstellung (wenn r_St · n = YES )
t-OUT	Wischsignal	Wenn Zählwert = Sollwert	Wenn Wisch-Zeit vergangon ist.
BOUND	absoluter Grenzwert ( H1-RCT )	Wenn Zählwert >= Sollwert	Wenn Zählwert < Sollwert
	absoluter Grenzwert ( LO-RCT )	Wenn Zählwert <= Sollwert	Wenn Zählwert > Sollwert

Tabelle 7.2: Betriebsarten

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

FCS - Aktivierung der Service Funktionen

Eingabe: NO YES

Bei Eingabe von "enheint der Menüpunkt" "Code

Code 50 : Modell und Versionsanzeige

Bei Eingabe von *50scheint die Anzeige der Software Version (x.x). Danach wird wieder CodE 00 angezeigt. Mit der PABste verlassen Sie diesen Programmierpunkt.

Code - Codeeingabe um Service Funktionen aufzurufen

Code 66 : Werkseinstellung

Bei Eingabe von "66erden alle Programmiereinstellungen auf Werkseinstellung zurückgesetzt (Auslieferzustand). Es erscheint kurz die Meldung: "956Edanach erscheint wieder das Codeeingabe Display. Mit der PAR - Taste verlassen Sie diesen Programmierpunkt.

Einstellung Benutzer-Eingang	Status Benutzer-Eingang	Programmler-code	Modus nachdem "PAR" gedrückt wurde	Zugriff auf den Programmiermodus
nichtProLac	——	0	komplette Programmierung mögl.	Zugriff sofort möglich
		1-99	Quick Programming	Zugriff nach Quick Programming und Codeeingabe
		100-999	Codeabfrage	Zugriff nach Codeeingabe
ProLac	aktiv	0	Programmierung gesperrt	kein Zugriff möglich
		1-99	Quick Programming	kein Zugriff möglich
		100-999	Codeabfrage	Zugriff nach Codeeingabe
	nicht aktiv	D-ggg	komplette Programmierung mögl.	Zugriff sofort möglich

Tabelle 7.1 : Übersicht Programmiercode

7.5 Programmierabschnitt 4 - Grenzwertparameter ( 4-5EEPE )

    B --> K["Auswahr Grenzkontakt"]
    K --> L["Anbriierung Grenzkontakt"]
    L --> M["Zuordnung Ausgang"]
    M --> N["Brombaart"]
    N --> O["Wischstagniszeit"]
    O --> P["Sollwort"]
    P --> Q["Schafristig Grenzkontakt"]
    Q --> R["Anzeiga Grenzkontakt"]

    B --> S["P-UP-n"]
    S --> T["TYPE-n"]
    T --> U["Stby-n"]
    U --> V["RUTO-n"]
    V --> W["OFF2-n"]
    W --> X["nur SP1"]
    X --> Y["nur SP2"]
    Y --> Z["OFF1-2"]
    Z --> AA["Manuelle Rückstellung Grenzkontakt"]

    style A fill:#f9f,stroke:#333
    style J fill:#ccf,stroke:#333

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

7.1 Allgemeine Hinweise

Programmiermodus (PAR-Taste)

Es wird empfohlen, alle Änderungen der Programmierung vor der Installation durchzuführen. Der PAXLCR arbeitet normalerweise im Anzeigemodus. In diesem Betriebszustand können keine Parameter verändert werden. Um in die Programmierung zu gelangen, drücken Sie die PAR-Taste. Falls der Zugang weiterhin nicht möglich ist, ist die Programmiersperre durch ein Passwort oder über Hardware aktiviert.

Zugang zu den Programmierabschnitten

Die Programmierung ist in vier Programmierabschnitte unterleilt. Die Anzeige wechselt zwischen Pro und dem aktuellen Abschnitt hin und her. Mit der SEL-Taste kann man den gewünschten Abschnitt auswählen. Den Anzeigemodus erhält man durch Drücken der PAR-Taste.

Programmierabschnitt

Jeder Programmierabschnitt hat diverse Unterabschnitte. Mit der PAR-Taste kann man die einzelnen Unterabschnitte auswählen, ohne jedoch den dort eingetragenen Wert zu verändern. Nach Durchlauf des kompletten Unterabschnittes erscheint auf der Anzeige Pro im Wechselmit No

Auswahl/Werteeingabe

Für jeden Parameter wechselt die Anzeige zwischen der Beschreibung des Untermenüs und dem programmierten Wert hin und her. Mit der PAR-Taste kann man zwischen den unterschiedlichen Auswahlmöglichkeiten/Werten blättern und es wird der eingestellte Wert/Parameter gespeichert und der nächste Unterabschnitt ausgewählt.

Die Eingabe von numerischen Werten erfolgt durch Drücken der RST-Taste. Die rechte Ziffer blinkt und kann durch Drücken der RST-Taste verändert werden. Durch kurzes Drücken der SEL-Taste springt man zur nächsten Ziffer nach rechts. Drückt man die PAR-Taste, wird der Wertgespeichert.

Hinweise zur Programmierung

Nach Abschluss der Programmierung wird empfohlen, die Parameter schriftlich festzuhalten und die Programmierung über eine Programmiersperre (Passwort oder Benutzereingang) zu sichern.

Werkseinstellungen

Die Werkseinstellung kann in Programmierabschnitt 3 geladen werden. Dies ist sinnvoll, wenn erhebliche Probleme bei der Programmierung aufgetreten sind.

Programmiersperre

Der Benutzereingang und/oder ein Zahlencode können zur Sperrung der Geräteprogrammierung verwendet werden. Hierzu programmieren Sie in Programmierabschnitt I- IAP bei dem Benutzereingang USr IAP die Funktion *Proiak*. Bei Aktivierung des Benutzereingangs ist der Zugang zum Programmiermenü gesperrt.

Die Programmiersperre kann alternativ auch durch Vorgabe eines Zahlencodes (ungleich Null) in Programmierabschnitt 3 aktiviert werden. Um in den vollen Programmiermodus zu gelangen, drücken Sie die "PAR"-Taste und geben bei Aufforderung den von Ihnen ausgewählten Code ein.

Mit der Programmiersperre haben Sie zum einen die Möglichkeit die Geräteeinstellungen gegen unbeabsichtigtes Verändern zu schützen und zum anderen können Sie damit einen Schnellzugriff auf -die Schaltpunkte der zwei Relaisausgänge

-die Schaltzeit der zwei Relaisausgänge

-den Startwert des Zählers

-die Displayhelligkeit

erhalten ( siehe hierzu Tabelle 7.1 auf Seite 15 ).

Beenden der Programmierung (PAR-Taste)

Die Programmierung kann durch Drücken der PAR-Taste bei der Anzeige Pro im Wechsel mit 80 beendet werden. Dadurch werden alle gespeicherten Werte bestätigt und der PAXLCR springt in den Anzeigemodus.

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

7.2 Programmierabschnitt 1 - Eingangsparameter ( I - INP )

    subgraph I-1NP
        K["Zaher-nous"]
        L["Bzahr-A Dezimabunkt"]
        M["Zaher-A Skolortaktor"]
        N["Zaher-A Rockstalart"]
        O["Zaher-A Zahrichtung"]
        P["Zaher-A Starwerl"]
        Q["Aktivierung Stapelzähler"]
    end

    subgraph INP Ab
        R["Zaher-A Dezimabunkt"]
        S["Bzahr-B Skolortaktor"]
        T["R-ScF"]
        U["P-UP"]
        V["USr INP"]
        W["USr ASN"]
        X["USr ACE"]
    end

    subgraph R-dPt
        Y["Bzahr-B Dezimabunkt"]
        Z["Bzahr-B Skolortaktor"]
        AA["P-UP"]
        AB["USr INP"]
        AC["USr ASN"]
        AD["USr ACE"]
    end

    subgraph R-ScF
        AE["Bzahr-B Dezimabunkt"]
        AF["R-ScF"]
        AG["P-UP"]
        AH["USr INP"]
        AI["USr ASN"]
        AJ["USr ACE"]
    end

    subgraph R-rSt
        AK["Zaher-A Rockstalart"]
        AL["Zaher-A Zahrichtung"]
        AM["Zaher-A Starwerl"]
    end

    subgraph R-dir
        AN["Bzahr-A Dezimabunkt"]
        AO["Bzahr-B Skolortaktor"]
        AP["Zaher-A Rockstalart"]
        AQ["Zaher-A Zahrichtung"]
        AR["Bzahr-A Starwerl"]
    end

    subgraph Cnt Ld
        AS["Bzahr-A Zenithang"]
        AT["Bzahr-A Starwerl"]
        AU["Aktivierungstevel Benutzierungang"]
    end

    subgraph b-bAe
        AV["Bzahr-A Zenithang"]
        AW["Bzahr-B Zenithang"]
        AX["Aktivierungstevel Benutzierungang"]
    end

    subgraph Pro
        AY["Bzahr-B Zenithang"]
        AZ["Bzahr-B Zenithang"]
        BA["Aktivierungstevel Benutzierungang"]
    end

INP Ab -Zählermodus

Einstellung Funktionsbeschreibung
Cnt ud	Eingang A: ZählimpulseEingang B: SteuereingangHigh = Vorwärtszähler,Low = Rückwärtszähler
rt-Cnt	Vorwärtszähler,Eingang B: ZählimpulseEingang A: Tachomotor
dURL	Impuls an Eingang A:Zähler A wird erhöhtImpuls an Eingang B:Zähler B wird erhöht
qURd 1	Phasendiskriminator,Auswertung x 1(z.B.: Drehimpulsgeber)
qURd 2	Phasendiskriminator,Auswertung x 2
qURd 4	Phasendiskriminator,Auswertung x 4
Add Rdd	Impulse an Eingängen Aund B werden summiert
Add/Sub	DifferenzöingangImpuls an Eingang A:Zähler wird erhöht. Impuls an Eingang B:Zähler wird erniedrigt.

Die Funktionen und 9uRd1 9uRd2 9uRd4,

benötigen zwei um 90° phasenverschobene

Rechtecksignale. ( z.B. : inkrementaler Drehgeber )

R - dP£ - Dezimalpunkteinstellung des Zählers A

Stellen Sie die gewünschte Dezimalpunktanzeige des aktiven ZählersA ein.

Eingabe:

R-ScF - Skalierfaktor für Zähler A

Stellen Sie die gewünschte Skalierung des Zählers A ein.

Eingabe:

000001bis 999999

Die Auflösung eines Zählers kann nicht durch einen Skalierfaktor > 1 verbessert werden.

Skalierung für Zählanwendungen:

Der PAXLCR hat einen werkseitigen Skalierfaktor von 1, so dass jeder Impuls auch als einzelner Impuls auf der Anzeige dargestellt wird. In vielen Anwendungen ist jedoch eine 1-zu-1 Darstellung nicht sinnvoll und somit eine andere Einstellung des Skalierfaktors erforderlich. Die folgende Formel wird zur Berechnung des Skalierfaktors verwendet:

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

7.4 Programmierabschnitt 3 - Benutzereingang/Fronttasten (3-dSP)

SEL - En - Auswahl Anzeige ( SEL )

Eingabe:

no

YES

d-LEU - Intensität der Anzeige

Eingabe:

1 bis 5

Wird YES programmiert, kann mit der SEL-Fronttaste zwischen den freigegebenen Anzeigen umgeschaltet werden.

Es gibt 5 Stufen der Intensität. Sofort nach der Auswahl ändert sich dieAnzeige entsprechend.

r5t-En - Rückstellung über Fronttaste

Wird YES programmiert, kann mit der RST-Fronttaste der ausgewählte Zähler zurückgesetzt werden.

Eingabe:

no

YES

Ist der Zähler B aktiv ( Dual oder Stapelzähler ) dann stehen folgende Punkte zur Auswahl :

NO	Keine Rückstellung
Cnt A	Rückstellung Zähler A
Cnt b	Rückstellung Zähler B
both	Rückstellung Zähler A und Zähler B
dSPLAY	Rückstellung des angezeigten Displays

Scroll - Rollierende Anzeige

Eingabe:

no

YES

Wird YES programmiert, so schaltet die Anzeige automatisch alle 4 Sekunden zwischen den aktivierten Anzeigen um. Dieser Parameter erscheint nur wenn min. 2 Displays zurAnzeige freigegeben sind.

CodE -Programmlercode

Eingabe:

000 bis 999

Der Programmiercode bestimmt den Programmiermodus und den Zugriff auf die Programmierparameter. Der Code kann in Verbindung mit deProloc - Funktion des Benutzereingang genutzt werden.

Zwei Programmodi stehen zur Verfügung:

Full Programming

- Alle Parameter können aufgerufen und geändert werden.

Quick Programming

- Nur einzeln auswählbare Parameter können aufgerufen und geändert worden. Dies ermöglicht einen schnellen Zugriff auf die Schaltpunkte der Relais (SP i, SP 2), die Schaltzeit der Relais (tout - f, tout - 2), Start-i-Wert Zähler A (Ent Id) undroder die Display Intensität (d-LED). Nach Eingabe eines Programmiercode ungleich "0" ist zum Erreichen des Programmiermenüs eine Codeeingabe erforderlich. Je nach Höhe des Codes (1-99 oder 100-999) ist vor der Codeabfrage der Quick Programming Modus zugänglich. (siehe Tabelle 7.1 auf Seite 15)

"222 * ist ein Universalcode und erlaubt unabhängig von ihrem Code den Zugriff.

Industrie-Digitalanzelge Zähler / Tachometer PAXLCR

H I - UdE - Maximale Aktualisierungszeit

Die maximale Aktualisierungszeit ist die Zeit, die vergeht bis die Anzeige auf den Wert "0" gestellt wird. Die maximale Aktualisierungszeit MUSS größer als die minimale Aktualisierungszeit sein, bzw. größer als die gewünschte langsamste anzuizeigende Geschwindigkeit. Die Werkseinstellung 2,0 stellt die Anzeige für Eingangsfrequenzen kleiner 0,5 Hz auf den Wert "0". (Siehe hierzu auch Bild 7.1)

Eingabe: 02 bis 999

Skalierungsbeispiele:

Sind die Eingangsfrequenz und der dazugehörige Anzeigewert bekannt, so geben Sie dieses Wertepaar entsprechend ein, da keine Berechnung benötigt wird. Ist nur die Anzahl der Impulse für einen bestimmten Einheitswert bekannt (z. B. # Impulse pro Meter), dann ermitteln Sie das einzugebende Wertepaar gemäß folgender Liste;

Geschwindigkeit pro Sekunde rE·dSP = 1; rE·INP = # Impulse pro Einheit

Geschwindigkeit pro Minute r t - dSP = 60; r t - iNP = # Impulse pro Einheit

Geschwindigkeit pro Stunde rE·dSP = 3600; rE·INP = # Impulse pro Einheit

Bemerkungen:

1. Ist die Anzahl (#) der Impulse < 10, multiplizieren Sie denAnzeige- und Eingangswert mit 10.
2. Ist die Anzahl (#) der Impulse < 1, multiplizieren Sie den Anzeine- und Eingangswert mit 100
3. Soll der Anzeigewert erhöht/erniedrigt werden, so erniedrigen/erhöhen Sie den Eingangswert im gleichen Verhältnis. Dies gilt auch für den umgekehrten Fall.
4. Beide Eingabewerte müssen größer als 0 sein.

Beispiel:

1. Bei 15,1 Impulsen pro Meter soll eine Geschwindigkeit von Meter/min. mit einer Dezimalstelle angezeigt werden: r_T - dSP = 60.0; = t_B.1 MP
2. Bei 0,25 Impulsen pro Liter soll ein Durchlauf von Liter/Std. angezeigt werden (Zur Erhöhung der Genauigkeit verwenden Sie den Multiplikator 10): r t - dSP = 36000; r t - fRP = 2,5.

Bild 7.1: Aktualisierungszoben

Aktualisierungszeiten:

Der Tachometer des PAXLCR ermittelt die Eingangsfrequenz durch Aufsummierung der fallenden Impulsflanken während einer Messperiode. Die Messperiode beginnt bei der ersten auftretenden fallenden Flanke und endet bei der programmierten minimalen Aktualisierungszeit ( 10^- Udt). Innerhalb dieser Zeit werden die auftretenden fallenden Flanken summiert. Die Messperiode wird durch eine fallende Flanke nach dem definierten Ende der Messzeit beendet der ermittelte Wert wird angezeigt und die neue Messperiode gestartet. Bei Fehlen einer fallenden Flanke zwischen der minimalen und maximalen Aktualisierungszeit ( 10^- Udt) wird der Wert "0" angezeigt.

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

Skalierfaktor = Anzeigewert/Impulse * Dezimalpunkt

Anzeigewert: Gewünschter Anzeigewert, nachdem alle Impulse erfasst wurden. Impulse: Anzahl der eingegangenen Impulse bis zum gewünschten Anzeigewert.

Dezimalpunktposition:

0	=	1
0,0	=	10
0,00	=	100
0,000	=	1000
0,0000	=	10000
0,00000	=	100000

Beispiel:

DieAnzeige soll die gesamte Länge in Metern anzeigen mit einerAuflösung von 1 cm, wobei 125 Impulse/Meter auftreten.

Skalierfaktor = 1,00/125 * 100 = 0,8

R-r SE - Zähler A Rückstellart

2Era	Zähler A wird bei Rückstellung auf Null gesetzt.
[nt] Ld	Zähler A wird bei Rückstellung auf einen Startwert gesetzt

R-d r -Zähler A Zählrichtung

Eingabe: NDR oder rEU

Bei Eingabe von r-Eu wird die Zählrichtung von Zähler A umgedreht.

Ent Ld - Zähler A Startwert

Eingabe: -99999 bis 999999

Wenn bei der Rückstellart Ent. 1d gewählt wurde, springt der Zähler A bei Rückstellung auf diesen Wert.

b-bRt -Aktivierung Stapelzähler

Eingabe

no nicht aktiviert

SP-1 Zählquelle Grenzkontakt 1

SP-2 Zählquelle Grenzkontakt 2

SP1-2 Zählquelle Grenzkontakt 1 und 2

Der Zähler B kann als Stapelzähler benutzt werden. Er zählt dann die Aktivierungen der ausgewählten Schaltausgänge. Diese Funktion ist nicht im dURL. Ceb Modus möglich.

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

b-dPt - Dezimalpunkteinstellung des Zähler B

Nur im dURL Zählermodus verfügbar Stellen Sie die gewünschte Dezimalpunktanzeige des aktiven Zähler B ein.

Eingabe:

b - 5cF - Skalierfaktor für Zähler B

Nur im dURL Zählermodus verfügbar Stellen Sie die gewünschte Skalierung des Zähler B ein.

Eingabe: 000001 bis 999999

Die Auflösung eines Zählers kann nicht durch einen Skalierfaktor > 1 verbessert werden.

r P-UP - Zählerrückstellung beim Einschalten

Geben Sie hier an, welche Zählerwerte bei Einschalten der Spannungsversorgung zurückgesetzt werden sollen.

NO	Keine Rückstellung
Ent b	Zähler B wird zurückgesetzt
Ent R	Zähler A wird zurückgesetzt
both	Zähler A und B werden zurückgesetzt

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

USr IAP - Funktion Benutzereingang

Einstellung Funktionsbeschreibung
NO	Keine Funktion, Eingang nicht aktiviert.
Prolac	Programmiersperre gemäß Tabelle 7.1 (Seite 15)
Inhibt	Unterdrückt Zählimpulse für ausgewählte Zähler.
rESEt	Rückstellung solange der Eingang aktiv ist.
StarE	Einfrioren der Anzeige für ausgewählte Zähler. Intern zählen die Zähler weiter.
St-rSt	Einfrioren und Rückstellung für ausgewählte Zähler.
d-SEt	Auswahl der Anzeige (Flankengesteuert)
d-LEU	Erhöhung der Anzeigen-intensität um eine Stufe bei jeder Aktivierung.
rSt-1	Rückstellung Grenzkontakt 1
rSt-2	Rückstellung Grenzkontakt 2
rSt-12	Rückstellung Grenzkontakt 1 und Grenzkontakt 2

USrASA - Zuordnung Benutzereingang

Int B Zähler A
Int b Zähler B
both Zähler A + B

Dieser Menüpunkt ist nur aktiv, wenn Zähler B aktiviert ist und dem Benutzereingang, oder SEB inhibit Store Funktion zugeordnet wurde.

USr - ACE - Aktivierungslevel Benutzereingang

Eingabe:LOHI

Hier wird festgelegt ob der Benutzereingang Low-Aktiv oder High-Aktiv ist.

Industrie-Digitalanzeige Zähler / Tachometer PAXLCR

7.3 Programmierabschnitt 2 - Tachometer (2 - r AE E)

rE-Enb -Aktivierung Tachometer

Für die maximal mögliche Eingangsfrequenz sollte der Tachometer nur dann aktiviert werden, wenn er auch tatsächlich genutzt wird. Wird 88 programmiert, sind alle weiteren Parameter nicht zugänglich.

Eingabe: NO YES

rk-dSP-Anzeigewert

Stellen Sie den gewünschten Anzeigewert für die Eingangsfrequenz ein. Die Eingangsfrequenz wird im nächsten Abschnitt eingegeben.

Eingabe: 0 bis 999999

r_t - dP_t - Dezimalpunkteinstellung des Tachometers

Stellen Sie die gewünschte Dezimalpunktanzeige des Tachometers ein.

rk - INP -Eingangsfrequenz

Geben Sie die zum Anzeigewert gehörende Eingangsfrequenz ein. Eingabe: 0,1 bis 99999,9

PEY-Methode: Geben Sie über die Frontasten die Eingangsfrequenz ein. Diese Eingabe erfolgt immer in Pulse pro Sekunde (Hz).

RPLY-Methode: Es wird der momentan gespeicherte Frequenzwert angezeigt. Um diesen zu ändern drücken Sie die RST-Taste. Lagen Sie nun das Messsignal an die Eingangsklemmen (Input A) an, die gemessene Frequenz wird angezeigt. Warten Sie einige Sekunden bis eine stabile Anzeige erfolgt, dann drücken Sie die PAR-Taste um die gemessene Frequenz zu speichern.

STYLE - Skalierungsart

Wenn die Frequenz und der dazugehörige Anzeigewert bekannt sind, sollte die PEY Methode gewählt werden. Dadurch erfolgt die Skalierung durch reine Tasten-Eingabe.

Wenn die Frequenz nicht bekannt ist, kann der PAXLCR die momentan anliegende Frequenz messen und abspeichem. Dazu wählen Sie die RABode.

Eingabe : PES (per Tastatur) RPLY (durch Signalanlegen)

LO-Udt - Minimale Aktualisierungszeit

Geben Sie hier die minimale Aktualsierungszeit ein. Ein Wert von 0,1 oder 0,2 aktualisiert die Anzeige zwar korrekt, kann aber zu einer unstabilen Anzeige führen. (Siehe hierzu auch Bild 7.1 auf Seite 13)

Eingabe: 0,1 bis 99,9
