Produkttyp	Digitalvoltmeter
Modell	CUB5VB00 (mit rot/grün umschaltbarer Hintergrundbeleuchtung)
Abmessungen (B x H x T)	75 mm x 39 mm x 44 mm
Gewicht	ca. 100 g
Schutzart	IP65 (von vorne strahlwasserfest und staubdicht)
Spannungsversorgung	9 - 28 VDC, max. 40 mA (Standard-LCD) / max. 125 mA (mit Hintergrundbeleuchtung)
Anzeige	5-stellige LCD, 12 mm hoch, rot/grün umschaltbar, Intensität in 5 Stufen
Eingangsbereiche (umschaltbar)	0-200 mV DC, 0-2 V DC, 0-20 V DC, 0-200 V DC
Genauigkeit	0,1% of span bei 23 °C, 49% Luftfeuchte
Temperaturkoeffizient	70 ppm / °C
Bedienung	Zwei Fronttasten (SEL, RST) zur Programmierung und Anzeigenauswahl
Programmierbare Funktionen	Eingangsparameter, Skalierung, Filter, Grenzwerte, Benutzereingang, serielle Schnittstelle
Optionale Ausgangskarten	Relaiskarte (CUB5RLY0), Transistorkarte (CUB5SNK0)
Optionale Schnittstellenkarten	RS485 (CUB5COM1), RS232 (CUB5COM2)
Optionale Netzteile und Gehäuse	Netzteil MLPS1000, Rundumgehäuse ENC8A000 / ENC8B000
Datensicherung	EEPROM, mindestens 10 Jahre
Umgebungstemperatur	Standard-LCD: -35...+75 °C; hinterleuchtet: -35...+35/75 °C (je nach Intensität)
Lagertemperatur	-35...+85 °C
Lieferumfang	Gerät, Befestigungsmaterial, Dichtung, Betriebsanleitung
Reinigung	Weiche Tücher mit mildem Hausspülmittel; keine scharfen Putz- oder Lösungsmittel
Sicherheitshinweise	Nur von qualifiziertem Personal; bestimmungsgemäße Verwendung; nicht als alleiniges Sicherheitsmittel

Häufig gestellte Fragen - CUB5VB00 Wachendorff

Wie kann ich die Hintergrundbeleuchtung des CUB5VB00 umschalten?

Im Programmierabschnitt 3 (3-dSP) unter COLOR können Sie zwischen rEd (rot) und grn (grün) wählen. Zusätzlich kann die Intensität unter d-LEU von 1 bis 5 eingestellt werden.

Welche Eingangsbereiche unterstützt der CUB5V?

Das Gerät bietet vier umschaltbare Gleichspannungsbereiche: 0-200 mV, 0-2 V, 0-20 V und 0-200 V. Die Auswahl erfolgt über Jumper auf der Rückseite und im Programmierabschnitt 1 unter rANGE.

Kann ich den CUB5VB00 über eine serielle Schnittstelle ansteuern?

Ja, optional können Sie die Schnittstellenkarten RS232 (CUB5COM2) oder RS485 (CUB5COM1) nachrüsten. Die Programmierung der Schnittstelle erfolgt in Abschnitt 5 (5-SEr) mit Einstellungen für Baudrate, Datenbits, Parität und Adresse.

Wie stelle ich die Werkseinstellungen wieder her?

Sie können die Werkseinstellungen entweder durch Eingabe von Code 66 im Programmierabschnitt 2 unter FC5 laden, oder durch gleichzeitiges Drücken der Tasten SEL und RST beim Einschalten der Spannungsversorgung. Das Display zeigt dann kurz rESEt an.

Welche Filterfunktionen bietet der CUB5V?

Es gibt zwei Parameter: F IL Er (Filtergrad, 0-3) und bAND (Filterband, 0-199 Displayeinheiten). Der Filter glättet kleinere Schwankungen, während bei großen Änderungen der Messwert ungefiltert angezeigt wird.

Wie kann ich Min- und Max-Werte zurücksetzen?

Drücken Sie die RST-Taste, während der entsprechende Wert angezeigt wird. Alternativ kann der Benutzereingang auf rESEt programmiert werden. Sie können auch im Programmierabschnitt 3 festlegen, ob Reset für Min, Max oder beide möglich ist.

Ist der CUB5VB00 für den Außeneinsatz geeignet?

Die Frontseite ist nach IP65 strahlwasserfest und staubdicht. Für den vollständigen Schutz im Außenbereich empfehlen wir das optionale Rundumgehäuse aus Kunststoff (ENC8A000 oder ENC8B000 mit Netzteil).

Welche optionalen Ausgangskarten sind verfügbar?

Es gibt eine Relaiskarte (CUB5RLY0) mit einem Wechslerrelais (1 A bei 30 VDC / 0,3 A bei 125 VAC) und eine Transistorkarte (CUB5SNK0) mit zwei NPN-Open-Drain-Ausgängen (100 mA max., 30 V).

Wie kalibriere ich den CUB5V?

Die Kalibrierung erfolgt über den Code 48 im Programmierabschnitt 2. Nach Eingabe von Code 48 und Bestätigung mit SEL wählen Sie den Messbereich aus, legen Nullsignal und Vollausschlag an, und speichern. Eine Aufwärmzeit von 30 Minuten wird empfohlen. Die Kalibrierung sollte nur von erfahrenem Personal durchgeführt werden.

Kann ich die Anzeige sperren, um versehentliche Änderungen zu verhindern?

Ja, Sie können einen Programmiercode (1-999) im Abschnitt 3 unter CodE vergeben. Zusätzlich kann der Benutzereingang auf P-Loc programmiert werden, um die Programmierung bei aktivem Eingang zu sperren. Für einen schnellen Zugriff auf Sollwerte kann der Quick Programming-Modus genutzt werden.

BEDIENUNGSANLEITUNG CUB5VB00 Wachendorff

Digitalvoltmeter CUB5V

11 Bestellhinweise

Typ Bestell-Nr.
Digitalvoltmeter CUB5V- mit Standard-LCD CUB5VR00
- mit rot/grüner LCD CUB5VB00 Zubehör:Relaiskarte für CUB5 CUB5RLY0
Transistorkarte für CUB5 CUB5SNK0
Schnittstellenkarte RS485 CUB5COM1
Schnittstellenkarte RS232 CUB5COM2
Rundumgehäuse KunststoffIP65 für CUB5	ENC8A000
Rundumgehäuse KunststoffIP65 für CUB5 mit Netzteil	ENC8B000
Netzteil für CUB5 MLPS1000

WACHENDORFF

Wachendorff Prozesstechnik GmbH & Co. KG

Industriestrasse 7

D-65366 Geisenheim

Tel: [phone] / 99 65 - 20

Fax: [phone] / 99 65 - 78

www.wachendorff.de

Betriebsanleitung für

Digitalvoltmeter CUB5V

Version: 1.00

2 Sicherheitshinweise

2.1 Allgemeine Hinweise

2.2 Bestimmungsgemäße Verwendung

2.3 Qualifiziertes Pe

2.4 Restgefahren

2.5 Konformitätserklärung

2.0 Censoranschlasse Funktionsbeschreibung

4 Montage

5 Elektrische Installation

5.1 Allgemeines

5.2 Spannungsversorgung

5.3 Benutzereingang

5.4 Eingangsbereich Jumper

5.5 Relais-Ausgangskarte

5.6 Transistor-Ausgangskarte

5.7 Schnittstellenkarte

6 Fronttasten und deren Funktion

7 Programmierung

7.1 Allgemeine Hinweise

7.2 Abschnitt 1 -Eingangsparameter

7.3 Abschnitt 2 -Alla, Einstellungen

7.4 Abschnitt 3 - Reputzereing /Front

7.5 Abschnitt 4. Grenzwertparameter

7.5 Abschnitt 4 - Grenzwertparameter 7.6 Abschnitt 5 - Socielle Schmittelle

7.6 Abschnitt 5 -Senelle Schnittstelle 2. Specifikationen

8 Spezifikationen 9 Wartung und Pflege

10 Programmiermenue Gesamtübersicht

11 Bestellhinweise

2 Sicherheitshinweise

2.1 Allgemeine Hinweise

Zur Gewährleistung eines sicheren Betriebes darf das Gerät nur nach den Angaben in der Betriebsanleitung betrieben werden. Bei der Verwendung sind zusätzlich die für den jeweiligen Anwendungsfall erforderlichen Rechts- und Sicherheitsvorschriften zu beachten. Sinngemäß gilt dies auch bei Verwendung von Zubehör.

2.2 Bestimmungsgemäße Verwendung

Die Digitalanzeige CUB5V dient zur Anzeige und Überwachung von Gleichspannungen (0 - 200mV/2 V / 20 V / 200 V) Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß.

Der CUB5V darf nicht als alleiniges Mittel zur Abwendung gefährlicher Zustände an Maschinen und Anlagen eingesetzt werden. Maschinen und Anlagen müssen so konstruiert werden, dass fehlerhafte Zustände nicht zu einer für das Bedienpersonal gefährlichen Situation führen können (z.B. durch unabhängige Grenzwertschalter, mechanische Verriegelungen, etc.).

2.3 Qualifiziertes Personal

Der CUB5V darf nur von qualifiziertem Personal, ausschließlich entsprechend der technischen Daten verwendet werden.

Qualifiziertes Personal sind Personen, die mit der Aufstellung, Montage, Inbetriebnahme und Betrieb dieses Gerätes vertraut sind und die über eine ihrer Tätigkeit entsprechenden Qualifikation verfügen.

1 Vorwort

Verehrter Kunde!

Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses einzusetzen und gratulieren Ihnen zu diesem Entschluss.

Der CUB5 V gehört zu unserer Serie industrieller

Prozessanzeigen, die vor Ort für zahlreiche

unterschiedliche Anwendungen programmiert werden können.

Um die Funktionsvielfalt dieses Gerätes für Sie optimal zu nutzen, bitten wir Sie folgendes zu beachten:

Jede Person, die mit der Inbetriebnahme oder Bedienung dieses Gerätes beauftragt ist, muss die Betriebsanleitung und insbesondere die Sicherheitshinweise gelesen und verstanden haben!

---- Raum für Notizen ----

Digitalvoltmeter CUB5V

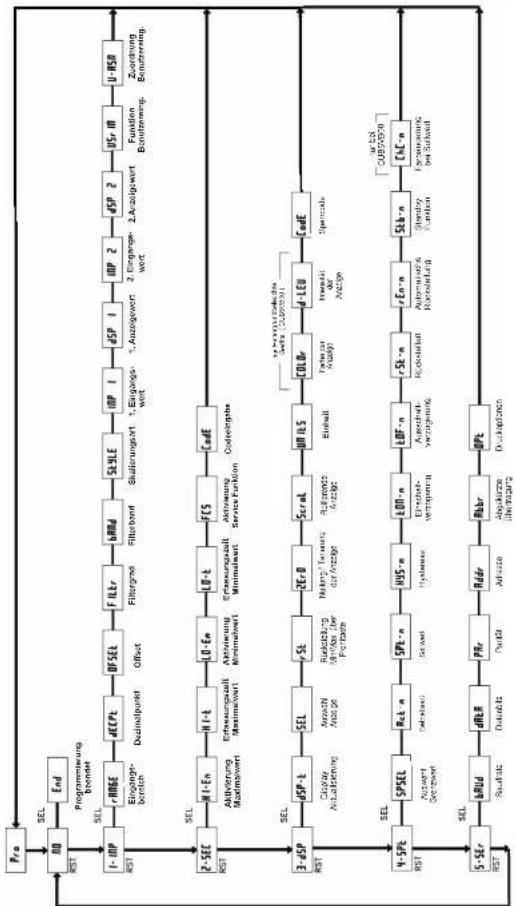

10 Programmiermenue Gesamtübersicht
Um in das Programmiermenue zu gelangen : SEL - Taste ca. 2 Sek. gedrückt halten

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

Digitalvoltmeter CUB5V

2.4 Restgefahren

Der CUB5V entspricht dem Stand der Technik und ist betriebssicher. Von dem Gerät können Restgefahren ausgehen, wenn es von ungeschultem Personal unsachgemäß eingesetzt und bedient wird. In dieser Anleitung wird auf Restgefahren mit dem folgenden Symbol hingewiesen:

Dieses Symbol weist darauf hin, dass bei Nichtbeachtung der Sicherheitshinweise Gefahren für Menschen bis zur schweren Körperverletzung oder Tod und/oder die Möglichkeit von Sachschäden besteht.

2.5 Konformitätserklärung

Die Konformitätserklärung liegt bei uns aus. Sie können diese gerne beziehen. Rufen Sie einfach an.

Achtung: Die Masse der Spannungsversorgung ist von der Sensormasse nicht galvanisch getrennt. Zum Schutz des Gerätes sollte die Masse der Spannungsversorgung von gefährlichen Spannungen isoliert werden. Oder die Masse der Signaleingänge sollte ein geordetes Massepotenzial besitzen. Ist dies nicht der Fall, könnten gefährliche Spannungen an den Masseklemmen der Eingänge und des Benutzereingangs anliegen. Die gleichen Betrachtungen gelten auch umgekehrt für den Benutzereingang.

3 Funktionsbeschreibung

Der CUB5V ist eine programmiere digitale Gleichspannungsanzeige. Sie verfügt über einen 0-200mV DC, 0-2V DC, 0-20V DC und einen 0-200 V DC Eingangsbereich. Das Eingangssignal kann skaliert dargestellt werden. Stockbare Zusatzkarten ermöglichen auch eine nachträgliche Aufrüstung des Gerätes mit einer seriellen Schnittstelle (RS232 oder RS485) und /oder mit Schaltausgängen (Relais oder Transistoren).

Serielle Schnittstelle (Option)

Der CUB5 kann mit einer zusätzlichen seriellen Schnittstelle (RS232 oder RS485) bestückt werden. Über die Schnittstelle können bestimmte Daten geschrieben oder ausgelesen werden.

Relais-oder Transistorausgang (Option)

Der CUB5 kann mit einer zusätzlichen Ausgangskarte bestückt werden.

Dies kann entweder ein Relaisausgang (Wechslerelais) sein oder zwei Transistorausgänge (NPN).

Anzeige

Die Anzeige kann entweder manuell oder automatisch ( alle 4 sek.) zwischen aktueller Messung, Minimalwert und Maximalwert umgeschaltet werden. Der CUBSV mit Hintergrundbeleuchtung kann zwischen roter und grüner Anzeige umgeschaltet und in der Intensität verändert werden. Bei Eintreten eines Schaltzustandes kann die Anzeige zweifarbig blinken.

WACHENDORFF PROZESSTECHNIK GMBH & CO KG

Digitalvoltmeter CUB5V

Digitalvoltmeter CUB5V

4 Montage

1. Schalttafelausschnitt nach angegebenen Maßen anfertigen, entgraten und fettfrei reinigen.
2. Dichtung von hinten über das Gerät schieben.
3. Vierkantmuttem zuerst einlegen, bevor die Befestigungsschrauben auf beiden Seiten eingeschraubt werden. Die Spitze der Schraube darf nicht aus dem Loch vorstehen.
4. CUB5 von der Frontseite durch den Ausschnitt schieben.
5. Den Montagerahmen von der Rückseite über das Gerät schieben (gleichzeitig von vome gegendrücken), bis beide Teile eingerastet sind.
6. Abwechselnd beide Schrauben langsam anziehen, bis die Dichtung auf 75 - 80% ihrer ursprünglichen Dicke zusammengedrückt ist.

Bild 4.1: Montage

Das Gerät ist nun fertig montiert.

Bild 4.2: Abmessungen und Schalttafelausschnitt (Angaben in mm)

Für die Montage wird auf der Rückseite ein Bereich von ca. B 77 mm x H 55 mm benötigt!

Die Ausgangskarten werden extra gekauft und haben eine eigene Funktion. Die Karten werden in den 4/6-poligen Stecker auf dem Main-Board gesteckt.

Achtung: Die Steckkarten und das Mainboard beinhalten empfindliche Bauteile. Achten Sie bei der Installation auf die vorherige Entladung von statischer Ladung.

Bild 4.3: Installation der Ausgangskarten

9 Wartung und Pflege

Das Gerät braucht bei sachgerechter Verwendung und Behandlung nicht gewartet werden. Zur Reinigung des Displays nur weiche Tücher mit etwas Seifenwasser bzw. mildem Hausspülmittel verwenden.

Scharfe Putz- und Lösungsmittel vermeiden!

Digitalvoltmeter CUB5V

Digitalvoltmeter CUB5V

8 Spezifikationen

Eingangssignale:

Lingangs-bereich	Genaugkott @23°C-49% Luftkaufolg	Impocenz	Max. Eingangs signal	Aufsung	Timp. Koeffennt
200 mV/DC	0,1% of span	1.027 ML2	75 VDC	10 μV	70 ppm / °C
2 VDC	0,1% of span	1.027 ML2	75 VDC	0,1 mV	70 ppm / °C
20 VDC	0,1% of span	1.027 ML2	250 VDC	1 mV	70 ppm / °C
200 VDC	0,1% of span	1.027 ML2	250 VDC	10 mV	70 ppm / °C

Anzeige:

5-stellige, 12 mm hohe brillante LCD, Standard oder mit rotgrün umschaltbarer Hintergrundbeleuchtung. Die Intensität kann in 5 Stufen gewählt werden.

Tasten:

SEL: Wechsel zwischen akt. Messwert- und Min./Max.Wertanzeige. Zugriff zur Programmierebene und Speichern der Parameter.

RST: Rückstellung.

Mit diesen Tasten wird die Anzeige auch programmiert, sie sind sperrbar.

Ansprechzeit derAnzeige :min. 500 msek.

Displaymeldungen :

"Be EIEidgassignal zu hoch / zu niedrig

“∴= Displayanz. ausserhalb des Anzeigebereichs

Benutzereingang:

USER INPUT: Low-Aktiv, Verzögerungszeit: ca.50 ms Programmierbare Funktion (siehe Programmierung). V_t,=1V , V_t+=+2.4V , V_t,=+28V .

Relais-Ausgangskarte (Option):

Typ: Form-C Relais, 1 A bei 30 VDC oder

0,3A bei 125 VAC

Schliess- und Öffnungsverzögerung:

4 msec. max. ; 100.000 Schaltzyklen min.

Transistor-Ausgangskarte (Option):

Typ : NPN Open drain MOSFET, 100 mA max. / V_DSCE = 0.7V bei 100 mA / V_DCE = 30 V

Serielle Schnittstelle (Option):

Typ: RS232 oder RS485, Baudrate: 300 bis 38400

Programmierung:

Die Programmierung erfolgt über die beiden Fronttasten. Die einfache und logisch aufgebaute Menüführung erlaubt eine sehr schnelle Inbetriebnahme. Zusätzlich können Zugriffsrechte vergeben werden.

Datensicherung

EEPROM, Mindestspeicherzeit 10 Jahre.

Spannungsversorgung:

9 - 28 VDC, Standard-LCD: max. 40 mA, mit Hintergrundbeleuchtung max. 125 mA. 230 VAC-Versorgung über direkt aufschraubbares Netzieil (siehe Zubehör).

Schutzart:

Von vorne strahlwasserfest und staubdicht nach IP65.

Gehäuse:

Kunststoffgehäuse B 75 mm x H 39 mm x T 44 mm.

Schalttafelausschnitt: DIN 68 mm x 33 mm.

Befestigung über Halterahmen.

Anschluss: Über Schraubklemmen.

Umgebungstemperatur:

Standard-LCD: -35...+75°C

Hinterleuchtete LCD-Anzeige:

-35...+35/75°C (je nach Intensität des

Displays)

Lager: -35... +85°C

Gewicht: ca. 100 g.

Lieferumfang:

Gerät, Befestigungsmaterial, Dichtung, Betriebsanleitung.

Zubehör:

- Netzteil für 85 bis 250 VAC

(Ausgangsspannung : 12 VDC, 400 mA)

- Rundum IP65 Kunststoffgehäuse

Hersteller: Red Lion Controls, USA.

5 Elektrische Installation

5.1 Allgemeines

Die Anschlussklemmen des CUB5V befinden sich auf der Rückseite des Gerätes. Die Belegung der Schraubklemmen ist auf dem Etikett ersichtlich.

Bild 5.1: Anschlussklemmen

5.2 Spannungsversorgung

5.3 Benutzereingang

Der Benutzereingang wird über einen potentialfreien Kontakt aktiviert. Intern wird der Benutzereingang über einen 10 KOhm-Widerstand auf 9-28 VDC hochgezogen. Der Eingang ist aktiv, wenn er auf Low geschaltet (<0,7 VDC) wird.

5.4 Eingangsbereichs Jumper

Bild 5.2: Position des Eingangsbereichsjumpers

5.5 Relais-Ausgangskarte

Bild 5.3: Anschlussklemmen und Karle

5.6 Transistor-Ausgangskarte

Bild 5.4: Anschlussklemmen und Karte

5.7 Schnittstellenkarte

Bild 5.5: Karte mit Pin-Belegungen

Hinweise zur Verlegung der Signal- und Steuerleitungen

1. Verlegen Sie Signal- und Steuerleitungen niemals zusammen mit Netzleitungen, Ansteuerleitungen für Gleichrichter, Motorzuleitungen, etc.
2. Verlegen Sie Signalleitungen innerhalb von Schaltschränken so weit entfernt wie möglich von Schützen, Steuerrelais, Transformatoren und anderen Rauschspannungsquellen.
3. Wenn abgeschirmte Leitungen verwendet werden, verbinden Sie die Abschirmung nur auf der CUBS-Seite mit Masse. Lassen Sie die andere Seite offen.
4. Verbinden Sie den Masseanschluss des CUB5 nur an einem Punkt mit dem Masseanschluss der Maschine(n).

Digitalvoltmeter CUB5V

Digitalvoltmeter CUB5V

6 Fronttasten und deren Funktion

Taste Anzeigemodus Zugang zur Programmierung Programmierung

SEL	Anzeigenauswahl 2 Sekunden lang drücken Speichem der	Einstellungen und nächster Menüpunkt
RST	Reset Min-/Maxwert Auswahl der Möglichkeiten oderAusgänge

Indikatoren imAnzeigenbetrieb

* MAX linken Bereich der Anzeige bedeutet das der gespeicherte Maximalwert angezeigt
Wird.
* MIN linken Bereich derAnzeige bedeutet das der gespeicherte Minimalwert angezeigt
wird.
*1- im rechten Bereich derAnzeige zeigt den Status des Grenzwert 1 an.
*2- im rechten Bereich derAnzeige zeigt den Status des Grenzwert 2 an.

Drückt man die SEL-Taste schaltet man durch die verschiedenen in Programmierabschnitt 3 freigegebenen Anzeigen durch. Ist das automatische Welterschalten der Anzeige ausgewählt, so schaltet der CUB5 alle 4 Sekunden zwischen den Anzeigen um.

7 Programmierung

*Nur mit entsprechender Steckkarte aufrufbar.

Empfangen von Daten

Eine Übertragung von Daten erfolgt bei:
- Befehl "Wertübertragung" (T)
- Befehl "Drucken" (P)
- Aktivierung des Befehls "Drucken" über einen entsprechend programmierten Benutzereingang.

Der Übertragungsumfang kann in Programmabschnitt 5 wie folgt gewählt werden:

Vollständige Übertragung:

Zeichen Beschreibung

1.2 Geräteadresse (BolAdresse "0"

werden 2 Leerzeichen über-

(ragen).

3 Leerzeichen

4-6 Kürzel (siehe Tabelle 1.2).

7-18 Zahlenwert (inkl. Minuszeichen

und Komma)

19

20

20 31

21 Leeriz

22

23

* nur in letzter Zeile bei Befehl Drucken (P)

Gekürzte Übertragung:

Zeichen Beschreibung

1-12 Zahlenwert (inkl. Minuszeichen
und Komma).
13
14
15 Leerzeichen*
16
17
* nur in letzter Zeile bei Befehl Drucken (P)

Beispiele:

1. Geräteadresse: 17, vollständige Übertragung des Eingangswertes (=114).

17CTA 114

1. Geräteadresse: 0, vollständige Übertragung des Grenzwertes (= -250,5).

SPT1 -250.5

1. Geräteadresse: 0, gekürzte Übertragung des Grenzwertes 2 (= 250), letzte Zeile bei Befehl Drucken (P).

250

Übertragungszeiten

Der CUB5 kann nur Daten empfangen oder senden. Während der Übertragung von Daten werden Befehle ignoriert. Werden Befehle und Daten zum CUB5 gesendet, ist eine Zeitverzögerung notwendig, bevor ein neuer Befehl gesendet werden kann. Dies ist notwendig, damit der CUB5 den empfangenen Befehl ausführen kan und für den nächsten Befehl vorbereitet ist.

Am Beginn des Zeitintervalls t, übergibt der Rechner den Befehl an die serielle Schnittstelle und initiiert die Übertragung. Das Ende des Intervals t, wird dadurch festigelegt, wenn der CUB5 das Befehlsabschlusszeichen (‘ oder \$) erhalten hat. Die Länge des Übertragungsintervalls wird durch die Anzahl der zu übertragenden Zeichen und die eingestellte Baudrate bestimmt.

t, = (10x Anzahl der Zeichen)/Baudrate

Zu Beginn des Zeitintervalls L, interpretiert der CUB5 den gesendeten Befehl und führt ihn anschließend aus. Die Größe dieses Zeitintervalls vaniert und wird durch den Befehl selbst sowie durch das Befehlsabschlusszeichen (* oder \$) bestimmt.

Überträgt der CUBS Daten zum Rechner, so ergibt sich die Größe des Zeitintervalls t, entsprechend der Formel durch die zu übertragenden Zeichen und die Baudrate.

t. = (10x Anzahl der Zeichen)/Baudrate

Die gesamte Übertragungszeit des CUB5 und somit der maximale Datendurchsatz ergeben sich durch die Addition der drei Zeitintervalle.

Folgende Antwortzeiten werden durch die Abschlusszeichen festgelegt:

“S” = 2 mSek. Minimum.

Digitalvoltmeter CUB5V

Digitalvoltmeter CUB5V

Kommunikationsformat

Die Spannungspegel der Logik-Zustände entsprechen dem internationalen Standard:

Logik-RS232 RS485

Zustand (TXD, RXD) (a-b)

1 -3 bis -15 V < -200 mV

0 +3 bis +15 V > +200 mV

* Spannungspegel am Empfangsgerät

Folgende Einstellungen werden in Programmabschnitt 5 vorgenommen:

- Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200, 38400

- Wortlänge: 7 oder 8 Datenbits

- Parität: no, odd, even

- Adressierung: 0 bis 99

- Druckformal: komplett oder verkürzt

- Übertragungsumfang

Befehl Beschreibung
N	Adressierung eines bestimmten Gerätes. Nach "N" muß die eigentliche Adresse folgen. Wird nicht bei Adresse 0 benötigt.
T	Wertübertragung (lesen). Nach "T" muß ein Kennbuchstabe folgen.
V	Wortänderung (schreiben). Nach "V" müssen ein Kennbuchstabe und eine Zahl folgen.
R	Rückselzen. Nach "R" muß ein Kennbuchstabe folgen.
P Drucken (lesen). Druckformat wird in Programmabschnitt 5 festgelegt.

Tabelle I: Befehle

Kennbuchstabe	Bedeutung	Kürzel	Mögliche Befehle	Übertragungsgröße
A	Eingang	INP	T, V, R	5 Ziffern
B	Maximalwert	MAX	T, R	5 Ziffern
C	Minimalwert	MIN	T, R	5 Ziffern
D	Grenzwert 1	SP1	T, V, R	5 Ziffern, pos. / 4 Ziffern, neg.
E	Grenzwert 2	SP2	T, V, R	5 Ziffern, pos. / 4 Ziffern, neg.

Tabelle II: Kennbuchstaben

Beispiele:

Geräteadresse: 17, Grenzwert 1 auf 350 ändern. Zeichenkette: N17VD350\$

Geräteadresse: 5, Wert Eingang lesen, Verzögerungszeit min. 50 ms. Zeichenkette: N5TA*

Geräteadresse: 0, Ausgang 1 zurücksetzen. Verzögerungszeit min. 2 ms. Zeichenkette: RD*

7.1 Allgemeine Hinweise

Programmiermodus (SEL-Taste)

Es wird empfohlen, alle Änderungen der Programmierung vor der Installation durchzuführen. Der CUBS arbeitet normalerweise im Anzelgemodus. In diesem Betriebszustand können keine Parameter verändert werden. Um in die Programmierung zu gelangen drücken Sie die SEL-Taste und halten diese ca 2 sek. gedrückt. Falls der Zugang weiterhin nicht möglich ist, ist die Programmiersperte durch ein Passwort oder über Hardware (Benutzereingang) aktivien.

Zugang zu den Programmierabschnitten

Die Programmierung ist in fünf Programmierabschnitte unterleilt. Die Anzeige wechselt zwischen Pro und dem aktuellen Abschnitt hin und her. Mit der RST-Taste kann man den gewünschten Abschnitt auswählen. Den Anzeigemodus erhält man durch Drücken deßEL -Taste

Programmierabschnitt (SEL-Taste)

Jeder Programmierabschnitt hat diverse Unterabschnitte. Mit der SEL-Taste kann man die einzelnen Unterabschnitte auswählen, ohne jedoch den dort eingetragenen Wert zu verändern. Nach Durchlauf des kompletten Unterabschnittes erscheint auf der Anzeige Pro 80

Auswahl/Werteeingabe

Für jeden Parameter wechselt die Anzeige zwischen der Beschreibung des Untermenüs und dem programmierten Wert hin und her. Mit der RST-Taste kann man zwischen den unterschiedlichen Auswahlmöglichkeiten? Werten blättem. Durch Drücken der SEL-Taste wird der eingestellte Wert/Parameter gespeichert und der nächste Unterabschnitt ausgewählt.

Die Eingabe von numenschen Werlen erfolgt durch Drücken der RST-Taste. Die ganz rechte Ziffer blinkt und kann durch Drücken der RST-Taste verändert werden. Durch kurzes Drücken der SEL-Taste springt man zur nächsten Ziffer nach links. Hält man die SEL-Taste ca.2 sek. gedrückt, wird der Wert gespeichert.

Beenden der Programmierung (SEL-Taste)

Die Programmierung kann durch Drücken der SEL-Taste bei der Anzeige Pro NO beendet werden. Dadurch werden alle gespeicherten Werte bestätigt und der CUB5 springt in den Anzeigemodus.

Hinweise zur Programmierung

Es wird empfohlen die Programmierung mit dem Programmierabschnitt 1 zu beginnen. Nach Abschluss der Programmierung wird zusätzlich empfohlen, die Parameter schriftlich festzuhalten (z.B. auf Seite 22) und die Programmierung über eine Programmiersperre (Passwort oder Benutzereingang) zu sichem.

Werkseinstellungen

Die Werkseinstellung kann in Programmierabschnitt 2 geladen werden. Dies ist sinnvoll, wenn erhebliche Probleme bei der Programmierung aufgetreten sind.

Durch Drücken der RST- und gleichzeitig der SEL-Taste beim Einschalten der Spannungsversorgung wird die Werkseinstellung ebenso geladen. Dies wird durch rESEt im Display angezeigt.

Digitalvoltmeter CUB5V

Digitalvoltmeter CUB5V

7.2 Programmierabschnitt 1 - Eingangsparameter ( I - INP )

- RANGE - Festlegung des Eingangsbereichs

Eingabe : 2000 mVolt

2,0000 Volt

20u 20,000 Volt

200u 200,00 Volt

Die Auswahl des Eingangsbereich und die Jumperstellung auf der Rückseite des Gerätes müssen übereinstimmen

- Bei Eingabe von * 2 " wird 1/8 des neuen und 7/8 des alten Anzeigewertes zur Bildung der neuen Displayanzeige verwendet. - Bei Eingabe von * 3 wird 1/16 des neuen und 15/16 des alten Anzeigewertes zur Bildung der neuen Displayanzeige verwendet.

band - Filterband

dECPt - Dezimalpunkt

Eingabe : 0

OFSEE - Offset

Eingabe : bis- 19999 19999

Eingabe : 00 bis 199 Displayeinheiten unabhängig vom Dezimalpunkt

Der Filter ist bei Änderungen des Eingangssignals innerhalb der eingestellten Displayainheiten aktiv. Bei grösseren Änderungen wird der Wert ungefiltert angezeigt. Das Filterband bietet somit die Möglichkeit bei kleineren Schwankungen das Display ruhig zu halten und bei starken Messwertschwankungen eine schnelle Displayanzeige zu erhalten. Bei Eingabe von "0" ist der Filter immer aktiv.

Beispiel

Bei einer Displayanzeige von 10,00 V und einem Filterband von 18 werden alle Schwankungen des Messignals zwischen 9,82 V (1000 - 18) und 10,18 V (1000 + 18) befillert. Grössere Schwankung werden ungefiltert, also direkt angezeigt.

F IL Er - Filtergrad

Eingabe:0 1 2 3

-Bei Eingabe von " " erfolgt keine Filterung. -Bei Eingabe von " " wird 1/4 des neuen und 3/4 des alten Anzeigewertes zur Bildung der neuen Displayanzeige verwendet.

7.6 Programmierabschnitt 5 - Serielle Schnittstelle (5-5Er)

bRAUd - Baudrate

Eingabe:

Abbr - Abgekürzte Übertragung

NO	volle Übertragung
YES	nur Datenwert

Dieser Parameter gibt die Art der Übertragung an. Wird "NO" ausgewählt, werden Geräteadresse, Mnemonic und der Datenwert übertragen. Bei "YES" wird nur der Datenwert übertragen.

Stellen Sie die gewünschte Baudrate ein

dRER - Datenbits

Eingabe:

T-b, t oder B-b, t

Wählen Sie hier die geforderte Datenwort länge aus.

PAr - Parität

NO	keine Parität
Odd	ungleich
EUEN	gleich

Dieser Parameter erscheint nur, wenn die Wortlänge auf 7 Bits gesetzt wurde. Die Parität für empfangene Daten wird ignoriert. Wird die Parität auf "R0" gesetzt, wird automatisch ein zusätzliches Stopbit gesetzt, um einen 10 Bit-Rahmen zu erzeugen.

OPE - Druckoptionen

Anzeige	Bedeutung
INP	Eingang
H1	Maximalwert
LD	Minimalwert
SPE-1	Grenzwert 1
SPE-2	Grenzwert 2

Geben Sie hier an, welche Werte bei Erteilung eines Druckbefehls ausgegeben werden sollen. Bei der Eingabe von "YES" erscheint eine Auswahlliste von Werten die per Schnittstelle ausgegeben werden können. Wenn ein Wert ausgegeben werden soll, markieren Sie diesen mit "YES". (Durch Eingabe von "YES" bei PrintAll (P-RL) werden alle Werte übertragen). Bitte beachten Sie, dass nur Werte ausgegeben werden, deren Funktion auch aktiv ist. Z.B. wenn kein Grenzwert aktiviert wurde, kann dieser auch nicht ausgegeben werden.

Addr - Geräteadresse

Eingabe:

0 bis 99

Geben Sie hier die Geräteadresse ein. Bei einer RS232-Karte sollte die Adresse "0" gewählt werden. Bei dem Anschluss mehrerer Geräte über RS485 geben Sie jedem Gerät eine eigene Adresse.

Digitalvoltmeter CUB5V

Digitalvoltmeter CUB5V

rEn-n - Rückstellung Ausgang bei Display Reset

Eingabe: NO YES

Wird pferrammiert, so wird der Ausgang zurückgesetzt wenn die Röfte gedrückt wird oder der Benutzereingang aktiviert wird. Dazu muss die Rückstellung über Fronttaste oder über Benutzereingang auf die aktuelle Anzeige ( ) dSP programmiert sein und es muss der aktuelle Messwert angezeigt werden ( nicht Min- oder Max.Display ).

5b-b-n - Standby Funktion

Eingabe: NO YES

Wird poffammiert ist der Schaltausgang deaktiviert ( nach dem Einschalten ), bis der Sollwert erreicht wird. Wird der Grenzwert einmal aktiviert , dann arbeitet er normal weiter.

[h]·n - Farbänderung bei Alarm

Eingabe: NO YES

Wird YES programmiert, so ändert sich die Displayfarbe bei Erreichen des Solwertes. (Nur bei CUB5VB00 möglich)

STYLE - Skalierungsart

Eingabe : PEY (per Tastatur) RPLY (durch Signalanlegen)

INP I -Eingangswert für Skalierungspunkt 1

Eingabe bei PEY : 0 bis 29999

Eingabe bei BPLY Es wird der gespeicherte Messsignalwert angezeigt. Drücken Sie nun die RST-Taste und legen Sie an den Anschlussklemmen das Messsignal für Skalierpunkt 1 an. Der aktuelle Messwert wird angezeigt. Drücken Sie die SEste und der nächste Programmierpunkt (JSP) erscheint.

Skalierungsbeispiel :

Für ein Eingangssignal von 0 -10 V soll eine Displayanzeige von 0,00 bis 100,00 eingestellt werden.

Eingabe: dECPt = 0.00

INP := 0.00 Eingabe durch Tasten (PEy) oder anlegen von 0 Volt an den Messsignaktlemmen (RPLy)

dSP := 0.00

INP 2 = 1000 Eingabe durch Tasten ( ^PEY ) oder anlegen von 10 Volt an den Messsignalklemmen ( ^RPLY ) dSP 2 = 10000

dSP 1 - Displayanzeige für Skalierungspunkt 1

Eingabe : 0 bis 59999

Geben Sie den Anzeigewert ein, der dem 1. Eingangswert entspricht.

INP 2 - Eingangswert für Skalierungspunkt 2

Eingabe bei PEY : 0 bis 29999

Eingabe bei APLY

Es wird der gespeicherte Messsignalwert angezeigt. Drücken Sie nun die RST-Taste und legen Sie an den Anschlussklemmen das Messsignal für Skalierpunkt 2 an. Der aktuelle Messwert wird angezeigt. Drücken Sie die SEste und der nächste Programmierpunkt (dSP 2) erscheint.

DSP 2 - Displayanzeige für Skalierungspunkt 2

Eingabe: 0 bis 59999

Geben Sie den Anzeigewert ein, der dem 2. Eingangswert entspricht.

USr 10 - Funktion Benutzereingang

Einstellung	Funktionsbeschreibung
NO	Keine Funktion, Eingang nicht aktiviert.
P-Loc	Programmiersperre gemäß Tabelle Seite 12
2Er0	Nullung der Anzeige / Tara Funktion (Flankengesteuert)
rESEt	Rückstellung der Min- oder Max-Werte (It. Auswahl )
d-HLd	Angezeigter Wert wird "eingefroren" solange Eingang aktiv. Alle anderen Funktionen bleiben unberührt
d-SEL	Umschaltung zwischen den freigegebenen Displays. ( Flankengesteuert )
d-LEU	Erhöhung der Anzeigenintensität um eine Stufe bei jeder Aktivierung. ( Nur hinterleuchtetes Display )
COLOR	Umschaltung der Displayfarbe. ( Nur hinterleuchtetes Display )
Prunt	Serielle Übertragung der ausgewählten Daten. ( Abschnitt 5 )
P-rSt	Serielle Übertragung der ausgewählten Daten und Rückstellung der gewählten Displayanzeigen
rSt-1	Rückstellung Grenzwert 1
rSt-2	Rückstellung Grenzwert 2
rSt-12	Rückstellung Grenzwert 1 und 2

Digitalvoltmeter CUB5V

Digitalvoltmeter CUB5V

U-ASN - Zuordnung Benutzereingang

dSP	Display
HI	Maximalwert
LO	Minimalwert
HI-LO	Maximal- und Minimalwert

Dieser Menüpunkt erscheint nur, wenn eine Reset, Display Hold oder Print Funktion beim Benutzereingang ausgewählt wurde.

7.3 Programmierabschnitt 2 - Allgemeine Einstellungen (2-SEC)

H I - E n - Aktivierung Maximalwert Display

Eingabe: NO YES

LO-En -Aktivierung Minimalwert Display

Eingabe: NO YES

H1-E - Erfassungszeit für Maximalwert

Eingabe: bis sek.0,0 9999

Zeitspanne die ein Wert anliegen muss, um als Maximalwert erkannt / gespeichert zu werden.

LO-t - Erfassungszeit für Minimalwert

Eingabe: bis sek.0,0 9999

Zeitspanne die ein Wert anliegen muss, um als Minimalwert erkannt / gespeichert zu werden.

Betriebsart=LO-Ub
Tabelle 8.1: Betriebsarten der Grenzwerte

SPt·n - Sollwert für Grenzwert

Eingabe: -9999 bis 99999

H95 - Schalthysterese für Grenzwert

Eingabe: 1 bis 59999

Die Eingabe einer Hysterese beseitigt ein *Flattern* des Ausgangs. (Siehe Tabelle 8.1)

EON-n - Einschaltverzögerung des Grenzwerts

Eingabe: 0,0 bis 5999 sek.

EDF-n - Ausschaltverzögerung des Grenzwerts

Eingabe: 0,0 bis 599,9 sek.

r5k-n - Rückstellart für Grenzwert

Ruta	Automatische Rücksetzung bei Entfallen der Schaltbedingung.Manuelle Rückstellung bei anliegender Schaltbedingung möglich
LATCH	Ausgang kann nur manuell zurückgesetzt werden.Rückstellung bei anliegender Schaltbedingung möglich.
L-dLY	Ausgang kann nur manuell zurückgesetzt werden.Rückstellung bei anliegender Schaltbedingung nicht möglich.

Digitalvoltmeter CUB5V

Digitalvoltmeter CUB5V

7.5 Programmierabschnitt 4 - Grenzwertparameter (4-5PE)

SPSEL - Auswahl Grenzwert

NO	Kein Grenzwert
SP-1	Grenzwert 1
SP-2	Grenzwert 2

Enb-2 -Aktivierung Grenzwert 2

Eingabe: NO YES

Wird YES programmiert ist Grenzwert 2 aktiviert und die Einstellparameter werden angezeigt. Wird #0 programmiert erscheint wieder SPSEL und Grenzwert 2 ist deaktiviert.

Wählen Sie den Grenzwert aus, dessen Parameter geändert werden sollen. "In den folgenden Menüpunkten steht für den ausgewählten Grenzwert. Nachdem der Grenzwert komplett programmiert ist erscheint wieder die Anzeige: "SPSEL". Nun kön Sie den zweiten Grenzwert auswählen und parametrieren. Durch die Eingabe von "ABassen Sie das Grenzwert-Menu."

DieAnzahl der Grenzwerte ist abhängig von der Grenzwertkarte die installiert ist.

Act-n - Auswahl Betriebsart Grenzwert

H1-bL	Ausgang schaltet bei Überschreiten des Grenzwerts. Schalthysterese mittig.
LO-bL	Ausgang schaltet bei Unterschreiten des Grenzwerts. Schalthysterese mittig.
H1-Ub	Ausgang schaltet bei Überschreiten des Grenzwerts. Schalthysterese unten.
LO-Ub	Ausgang schaltet bei Unterschreiten des Grenzwerts. Schalthysterese oben

FC5 - Aktivierung der Service Funktionen

Eingabe: NO YES

Bei Eingabe von " YES " erscheint der Menüpunkt " Code".

Code - Codeeingabe um Service Funktionen aufzurufen

Code 66 : Werkseinstellung

Bei Eingabe von "66" werden alle Programmiereinstellungen auf Werkseinstellung zurückgesetzt (Auslieferzustand). Es erscheint kurz die Meldung: "rESEK" und danach erscheint wieder das Codeeingabe Display. Mit der SEL-Taste verlassen Sie diesen Programmierpunkt.

Durch gleichzeitiges Drücken der RST- und der SEL-Taste beim Einschalten der Spannungsversorgung wird die Werkseinstellung ebenso geladen. Dies wird durch rESEt im Display angezeigt.

Code 48 : Kalibrierung

Bei Eingabe von * 48 * gelangen Sie in das Kalibriernenue.

Eine Kalibrierung darf nur von Personen mit entsprechender Erfahrung durchgeführt werden! Die Genauigkeit der Kalibrierhilfsmittel wirkt sich direkt auf die Genauigkeit der Prozessanzeige aus!

Kalibrierung :

Der CUBSV ist bereits ab Werk kalibriert. Im Normalfall genügt es die Kalibrierung alle 1 bis 2 Jahre zu überprüfen und dann das Gerät gegebenenfalls neu zu kalibrieren. Halten Sie vor jeder Überprüfung/Kalibrierung eine Aufwärmzeitzeit von 30 Minuten ein. Bei einer Überprüfung bzw. Kalibrierung sollte die Umgebungstemperatur 15 bis 35 °C betragen.

1. Schliessen Sie die Masse einer Präzisionssignalquelle (Genauigkeit: min. 0,01 %) an die Klemme COMM(Masse) an

2. Bei der Displayanzeige: "CODE 48" drücken und halten Sie die SEL-Taste für ca.2 sek. Im Display erscheint: "CRL" im Wechsel mit "NO".

3. Mit der RST-Taste wählen Sie den Messbereich aus der kalibriert werden soll (200mV/2V/20V/200V).

4. Drücken Sie die SEL-Taste. Im Display wird 0,00 angezeigt.

5. Legen Sie das Null-Signal an: Messeingang+ (INP+) nach Masse (Common) brücken oder schließen Sie INP+ auch an die Präzisionssignalquelle an und setzen diese auf 0 Volt. Drücken Sie die SEL-Taste, Im Display erscheint für ca. 8 sek. die Meldung "CALT"

6. Wenn im Display der ausgewälte Messbereich erscheint (200mV(2V/20V/200V), schließen Sie bitte den Messeingang + (INP+) an die Präzisionssignalquelle an und legen nun das entsprechende Spannungssignal an. (Für den 200V Bereich legen Sie bitte wie angezeigt 100V an.) Drücken Sie die SEL-Taste. Für ca.8 Sek. wird die Meldung "CRL" - angezeigt.

7. Wiederholen Sie Punkt 3 bis 6 für jeden Messbereich den Sie kalibrieren möchten. Wenn das Display * CRL * im Wechsel mit * nBeigt, drücken Sie die SELTaste um die Kalibrierung zu beenden.

Digitalvoltmeter CUB5V

Digitalvoltmeter CUB5V

7.4 Programmierabschnitt 3 - Benutzereingang/Fronttasten (3-dSP)

dSP-t - Aktualisierungszeit der Displayanzeige

Eingabe: 0,5 1 2 sek.

Dieser Parameter legt fest wie oft die Aktualisierung der Displayanzeige pro Sekunde erfolgt

SEL Enb - Auswahl Anzeige (SEL)

Eingabe: NO YES

Wird programmiert, kann mit der SEL-Fronttaste zwischen den freigegebenen Anzeigen umgeschaltet werden.

r5t - Rückstellung über Fronttaste

NO	Keine Rückstellung
HI	Maximalwert
LO	Minimalwert
HI·LO	Mini- und Maximalwert
dSP	aktuelle Anzeige

2Er0 - Nullung / Tarierung des Messwerts

Eingabe: NO YES

Wird YES programmiert, so kann die Messwertanzeige per RST-Taste oder per Benutzereingang genuilt bzw. tariert werden.

Dazu muss die RST-Taste oder der Benutzereingang auf dSP programmiert sein und der akt. Messwert muss auch im Display angezeigt werden.

Scrol - Rollierende Anzeige

Eingabe: NO YES

Wird pflggammiert, so schaltet die Anzeige automatisch alle 4 Sekunden zwischen den aktivierten Anzeigen um.

UN 125 - Einstellung / Auswahl der Einheit

Eingabe: OFF LISE SEGS

Hier wird die Einheiten-Anzeige im Display aktiviert. Bei L 15t kann aus einer Vielzahl von Einheiten gewählt werden. Bei SE6S kann festgelegt werden welche der einzelnen Einheiten-Segmente leuchten sollen

COLOR - Farbe der Anzeige

Eingabe: rEd 6cn

Dieser Parameter ist nur für Geräte mit Hintergrundbeleuchtung. Sie können zwischen roter und grüner Hintergrundbeleuchtung auswählen.

d-LEU - Intensität der Anzeige

Eingabe: 1 bis 5

Es gibt 5 Stufen der Intensität. Sofort nach der Auswahl ändert sich die Anzeige entsprechend. Dieser Parameter ist nur für Geräte mit Hintergrundbeleuchtung.

Zwei Programmmodi stehen zur Verfügung:

Full Programming - Alle Parameter können aufgerufen und geändert werden.

Quick Programming - Nur die Sollwerte können aufgerufen und geänderl werden. Dies ermöglicht einen schnellen Zugriff auf den Sollwert,

Nach Eingabe eines Programmiercode ungleich * 0 * ist zum Erreichen des Programmiemenues eine Codeeingabe erforderlich. Je nach Höhe des Codes (1-99 oder 100-999) ist vor der Codeabfrage der Quick Programming Modus zugänglich. (siehe untenstehende Tabelle)

* 222 * ist ein Universalcode und erlaubt unabhängig von ihrem Code den Zugriff.

CodE - Programmiercode

Eingabe: 000 bis 999

Der Programmiercode bestimmt den Programmiermodus und den Zugriff auf die Programmierparameter. Der Code kann in Verbindung mit deP·Lac - Funktion des Benutzereingang genutzt werden.

Einstellung Benutzer-Eingang	Status Benutzer-Eingang	Programmier-code	Modus nachdem "SEL" gedrückt wurde	Zugriff auf den Programmiermodus
nichtP-LOC	——	0	komplette Programmierung mögl.	Zugriff sofort möglich
		1-99	Quick Programming	Zugriff nach Quick Programming und Codeeingabe
		100-999	Codeabfrage	Zugriff nach Codeeingabe
P-LOC	aktiv	0	Programmierung gesperrt	kein Zugriff möglich
		1-99	Quick Programming	kein Zugriff möglich
		100-999	Codeabfrage	Zugriff nach Codeeingabe
	nicht aktiv	0-999	komplette Programmierung mögl.	Zugriff sofort möglich
