VZ484801 - Messung Wachendorff - Kostenlose Bedienungsanleitung

Produkttyp	Zähler für Messaufgaben
Modell	VZ484801
Marke	Wachendorff
Spannungsversorgung	24 bis 230 VAC/VDC ±15 %, 50/60 Hz, 2 W
Betriebstemperatur	0 °C bis 45 °C
Luftfeuchtigkeit	35 % rF bis 95 % rF
Schutzart Frontseite	IP65 (mit Dichtung)
Gehäusematerial	PC ABS UL94V0, selbstlöschend
Digitale Eingänge	3x PNP/NPN konfigurierbar (Eingang 3 auch als Analogeingang für Potentiometer)
Ausgänge	2 Relais, 8 A resistive Last
Sensorversorgung	24 VDC, 30 mA (bei 24 VAC), 40 mA (bei 24 VDC), 60 mA (bei 110–230 VAC)
Backup-Akku	ca. 60 Tage Lebensdauer
Funktionen	Einfach-/Doppelzähler, bidirektionale Drehgeberanzeige, Hoch-/Runter-Zähler, Halten/Sperren, Potentiometerkalibrierung
Anzeige	LED für Ausgang Q1, Q2 und serielle Kommunikation
Bedienung	Tasten zum Ändern von Schaltpunkten und Parametern
Programmiermodul	Optional, zur Übertragung von Parametern
Werkseinstellungen laden	Möglich über Passwort (Standard: 55)

Häufig gestellte Fragen - VZ484801 Wachendorff

Wie ändere ich den Schaltpunkt (Set) bei Wachendorff VZ484801?

Drücken Sie die Taste 1, um Set1 oder Set2 anzuzeigen. Mit den Pfeiltasten (oder) ändern Sie den Wert und bestätigen mit der rechten Taste.

Welche Betriebsarten hat der Zähler VZ484801?

Der Zähler kann als Einfachzähler oder Doppelzähler betrieben werden. Zudem stehen Modi wie Drehgeber, Hoch-/Runter-Zähler oder Halten/Sperren zur Verfügung.

Wie schließe ich ein Potentiometer an den VZ484801 an?

Verwenden Sie ein Potentiometer (0–5/10 kOhm) und verbinden Sie den Schleifer mit Klemme I3. Kalibrieren Sie anschließend über den Parameter P.tAr im Kalibriermodus.

Kann ich die Werkseinstellungen wiederherstellen?

Ja. Halten Sie die Taste 1 für 3 Sekunden gedrückt, geben Sie das Passwort 55 ein und bestätigen Sie. Das Gerät lädt die Standardeinstellungen.

Welche Eingänge hat der VZ484801 und wie konfiguriere ich sie?

Es gibt 3 digitale Eingänge (I1, I2, I3). Über die Parameter P-03 bis P-05 wählen Sie NPN, PNP oder TTL. Eingang 3 kann auch als Potentiometereingang genutzt werden.

Wie stelle ich die Zählerrichtung ein?

Über die Parameter P-15 (Zähler 1) und P-33 (Zähler 2) wählen Sie den Betriebsmodus, z.B. „11 Hoch, 12 Runter“ für bidirektionalen Betrieb.

Was bedeutet die LED-Anzeige am Gerät?

Die LEDs zeigen: Q1 (Ausgang 1 aktiv), Q2 (Ausgang 2 aktiv) und eine LED für die serielle Kommunikation an.

Wie speichere ich die Zählerwerte bei Stromausfall?

Aktivieren Sie den Parameter P-02 (Speicher bei Ausschalten) und wählen Sie, ob Zähler 1, 2 oder beide gespeichert werden sollen.

Kann ich die Parameter auf andere Geräte übertragen?

Ja, mit dem optionalen Programmiermodul können Parameter ausgelesen und auf weitere VZ484801 überspielt werden. Achten Sie auf ein Update des Moduls.

Welche Filtereinstellungen gibt es für die Eingänge?

Über die Parameter P-06 bis P-08 (Filter Eingang 1–3) können Sie keine Verzögerung oder Werte von 0,5 ms bis 100 ms einstellen.

BEDIENUNGSANLEITUNG VZ484801 Wachendorff

Wachendorff Prozesstechnik GmbH & Co. KG www.wp-direkt.de e-mail: [e-mail] Version 2.0

ABMESSUNGEN UND INSTALLATION

LED		BedeUTUNG
		Anzeige der Aktivierung Ausgang Q1
		Anzeige der Aktivierung Ausgang Q2
		Anzeige der seriellen Kommunikation
ÄNDERN DES SCHALTPUNKTES
DRÜCKEN		FUNKTION
1		Anzeige SCHALTPUNKT 1 / 2
2	oder	Ändern des SCHALTPUNKTES SET

TECHNISCHE DATEN

Umgebungs- Betriebstemperatur: 0 °C bis 45 °C, bedingungen. Luftfeuchtigkeit: 35 %rF bis 95 %rF

Schutzart Frontseite: IP65 (mit Dichtung)

Gehäusematerial PC ABS UL94V0 selbstlöschend

Digitale Eingänge 3x PNP/NPN konfigurierbar als Analogeingang für Potentiometer (max. 28 VDC für PNP-Eingang).

Ausgänge 2 Relais mit 8 A resistive Last

Sensors. 24VDC 30 mA (bei 24 VAC Versorg.), 40 mA (bei 24 VDC Versorg.), 60 mA (bei 110 bis 230 VAC Versorg.)

Back-UP Akku, ca. 60 Tage Lebensdauer

Versorgung 24 bis 230VAC/VDC +/-15% 50/60Hz / 2W

EINLEITUNG

Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses einzusetzen und gratulieren Ihnen zu diesem Entschluss.

Der VZ484801 hat 2 verschiedene Betriebsarten: Einfacher oder doppelter Zähler mit jeweils unabhängigen Einstellungen. Die drei Funktionseingänge (NPN/PNP/Kontakt) können für unterschiedliche Funktionen verwendet werden, wie bidirektionale Drehgeberanzeige, HOCH/RUNTER-Zähler oder HALTEN/SPERREN-Funktion. Ein Funktionseingang kann ebenso über ein Potentiometer zur Vorgabe der Zeiteinstellung beschaltet werden.

A

Zur Gewährleistung eines sicheren Betriebes darf das Gerät nur nach den Angaben in der Betriebsanleitung betrieben werden. Bei der Verwendung sind zusätzlich die für den jeweiligen Anwendungsfall erforderlichen Rechts- und Sicherheits- vorschriften zu beachten. Sinngemäß gilt dies auch bei Verwendung von Zubehör.

Der Wachendorff Zähler VZ484801 darf nur von qualifiziertem Personal, ausschließlich entsprechend der technischen Daten verwendet werden. Jede Person mit der Inbetriebnahme oder Bedienung dieses Gerätes beauftragt ist, muss die

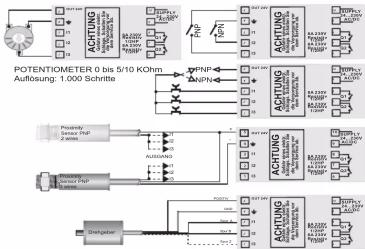

VERDRAHTUNG

Potentiometer:

Zum Andern der Sollwerte über ein externes Potentiometer gehen Sie wie folgt vor 1-Verwenden Sie ein Potentiometer mit einem Bereich 0 bis 5/10kOhm.

2- Verbinden Sie den Schleifer mit Klemme I3; ein falscher Anschluss kann das Potentiometer beschädigen und den Zähler evtl. sperren

3-Die Eingangsauflösung beträgt max. 1.000 Schritte, dementsprechend haben die Parameter "Obere Grenze" und "Untere Grenze" einen maximalen Unterschied von 1.000 Einheiten.

(z.B.: LoS1 auf 50,0 und uPS1 auf 150,0 zum Ändern des Zeitwertes bezogen auf Set1 zwischen 50 und 150 Sekunden in Zehntel Schritten). Größere Unterschiede führen zu einer instabilenAnzeige der niedrigwertigsten Ziffer.

4- Zum Kalibrieren der Potentiometerskala gehen Sie in den Kalibriermodus und wählen:

Hin.3 als Pot; Fin.3 als Set1 oder Set2; P.tAr als Aktivieren

Verlassen Sie den Kalibriermodus, stellen das Potentiometer auf den kleinsten Wert und drücken die □-Taste, stellen das Potentiometer auf den größten Wert ein und drücken die □-Taste: Das Gerät verlässt automatisch die Kalibrierprozedur.

PROGRAMMIERMODUL (optional)

Parameter und Schaltpunkte können mit Hilfe des Programmiermoduls ausgelesen und in weitere Geräte überspielt werden. Achtung: Führen Sie zuerst ein Update der Programmiermoduls durch.

Zwei unterschiedliche Möglichkeiten stehen zur Auswahl:

Wenn der Zähler an Spannung angeschlossen ist

Installieren Sie das Speichermodul, wenn der Zahler aus ist.

Bei Aktivierung zeigt Zeile 1 REND und Zeile 2

zeigt ---- (Nur wenn korrekte Werte in der

Speicherkarte gespeichert sind).

Nach dem Drücken der Taste ☐ zeigt Zeile 2 LoRd. Zur Bestätigung drücken Sie die Taste ☐ Der Zähler speichert die neuen Werte und startet erneut.

Wenn der Zähler NICHT an Spannung angeschlossen ist:

Die Speicherkarte besitzt eine interne Batterie, welche für ca. 1.000 Übertragungen ohne Spannung ausreicht. Einstecken der Karte in die Pins und dann den Pro-

Nachdem die Daten geladen sind, wechselt die LED von rot auf grün. Der Vorgang kann wiederholt werden.

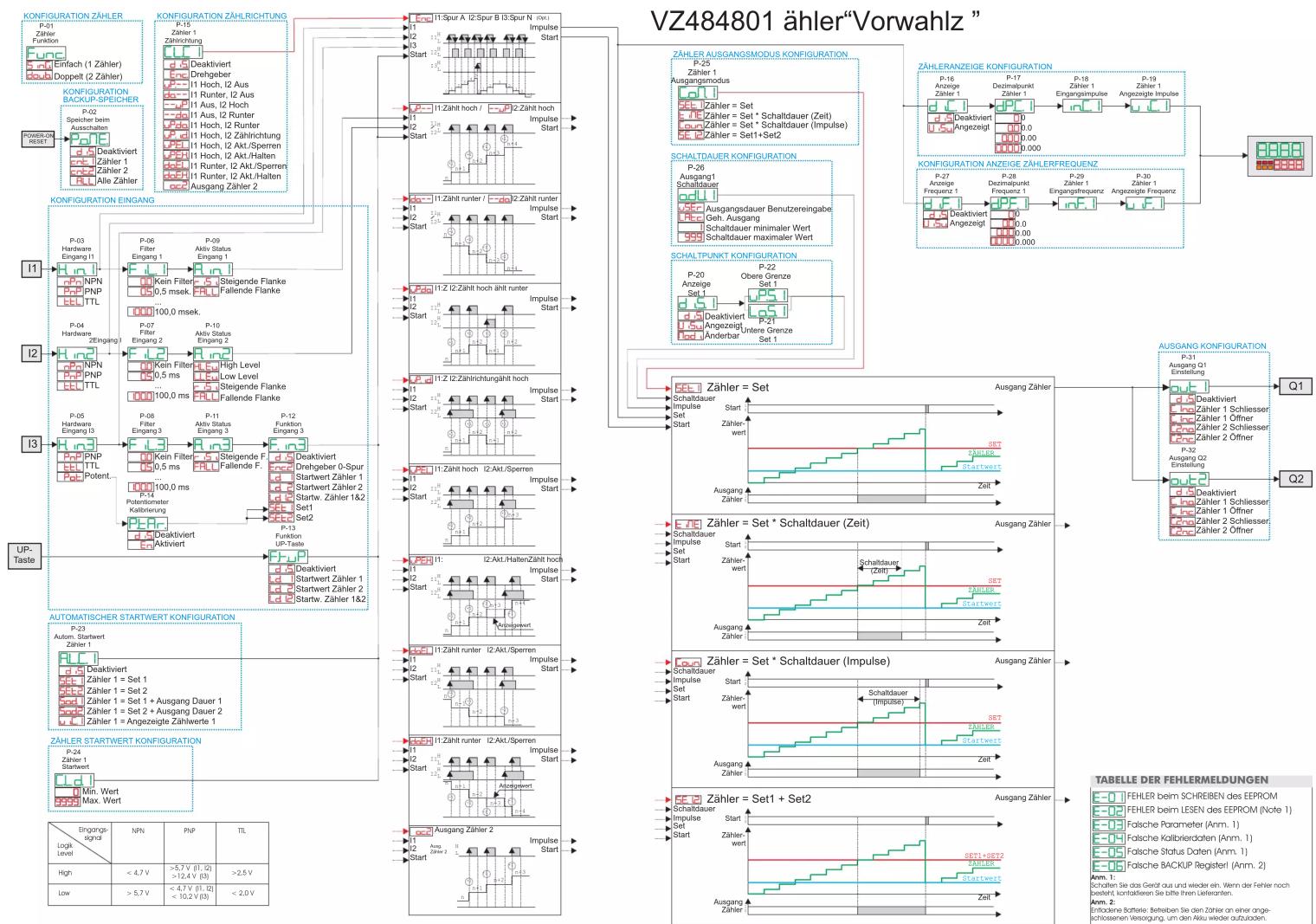

UPDATE SPEICHER PROGRAMMIERMODUL

Zur Aktualisierung von Parametern wird nach der ersten beschriebenen Vorgehensweise verfahren, Einstellen in Zeile 2 ----, so werden die Parameter nicht in den Timer geladen. Ändern Sie in der Konfiguration zumindest einen Parameter Beenden Sie die Konfiguration. Die Änderungen sind automatisch gespeichert.

LADEN DER WERKSEINSTELLUNG

BETÄTIGEN		ANZEIGE	FUNKTION
1	für 3 Sek.	Zeile 1 zeigt 🐎an und die erste Ziffer blinkt, Zeile 2 zeigt ⌘55 an.
2	oder	Ändern der blinkenden Ziffer,-Taste drücken für die nächste Ziffer	Eingabe Passwort
3	bestätigen	Das Gerät lädt die Standardeinstellungen (Werkeinsteilung)	Gerät schaltet sich automatisch aus und wieder ein.

MODIFIZIERUNG DER PARAMETER

	BETÄTIGEN	ANZEIGE	FUNKTION
1	für 3 Sek.	Zeile 1 zeigt 8000 an und die erste Ziffer blinkt, Zeile 2 zeigt 8000 an.
2	oder	Ändern der blinkenden Ziffer, drücken für die nächste Ziffer	Eingabe Passwort
3	bestätigen	Anzeige zeigt den Parameter der Konfigurationstabelle	Eingabe Passwort
4	oder	Blättern der Parameter	Eingabe Passwort
5	+oder	Erhöhen oder Verringern des Anzeigewertes über Drücken von 19 und einer der Pfleitlasten zur gleichen Zeit.	Eingabe von neuen Wer-ten, die beim Loslassen der Tasten gespeichert werden.
6	+	Ende der Konfiguration, das Gerät verläßet den Programmersmodus.

PARAMETERLISTE

KONFIGURATION ZÄHLER
1	P-01 Zählerfunktionen	Zählerfunktionen
2	Einfach (1 Zähler)	1. Zähler ist in Betrieb	Standard
3	Doppelt (2 ZZähler)	2. Zähler und in Betrieb
4	JURISATION BACKUP-SPEICHEN
5	P-02 Speicher beim Ausschatten	Speicher nach Ausschatten
6	Deaktiviert
7	Zähler 1	Bonn-Eusschatten wird zählerwert gespeichert	Standard
8	Zähler 2	Bonn-Eusschatten wird der Zahlwerwert 1 gespeichert
9	Alle Zähler	Es werden beide Zahlwerte gespeichert
KONFIGURATION ZÄHLER
10	P-03 Eingang 11	Eingang 1 Hardware-Konfiguration
11	P-04 Eingang 12	Eingang 2 Hardware-Konfiguration
12	P-05 Eingang 13	Eingang 3 Hardware-Konfiguration
13	NPN	NPN (nicht möglich bei Eingang 3)
14	PNP	PNP	Standard
15	TTL	TTL
16	Potent.	Potestometer (nur bei Eingang 3 auswählter)
17	P-06 Filter Eingang 1	Eingang 1 Konfiguration digitalier Filter
18	P-07 Filter Eingang 2	Eingang 2 Konfiguration digitalier Filter
19	P-08 Filter Eingang 3	Eingang 3 Konfiguration digitalier Filter
20	Keine Verzögerung	Eingangfilter ist deaktiviert	Standard
21	0,5 msek.	Fitter von 0,5 max.
...		...(Schröte von 0,5 max.)
22	100,0 msek.	Fitter von 100 msek.
23	P-09 Aktiv Status Eingang 1	Aktivieren Eingang 1
24	P-10 Aktiv Status Eingang 2	Aktivieren Eingang 2
25	P-11 Aktiv Status Eingang 3	Aktivieren Eingang 3
26	High Level	High Level (nur für Eingang 1 möglich)
27	Low Level	Low Level (nur für Eingang 2 möglich)
28	Steigende Flanke	Steigende Flanke	Standard
29	Fallende Flanke	Fallende Flanke
30	P-12 Funktion Eingang 3	Funktion der die Eingang 3 zugeordnet ist
31	Deaktiviert
32	Drehgeber 0-Spur	Drehgeber 0-Spur
33	Startwert Zähler 1	Zähler 1 auf Startwert setzen	Standard
34	Startwert Zähler 2	Zähler 1 auf Startwert setzen
35	Startwerte Zähler 1&2	Zähler und 2 auf Startwert setzen
36	Set1	Ardem von SET1 über das Potentiometer
37	Set2	Ardem von SET2 über das Potentiometer
38	P-13 Funktionsstatste UP	Funktion der die UP-State zuordnet lat (1)
39	Deaktiviert
40	Startwert Zähler 1	Zähler 1 auf Startwert setzen
41	Startwert Zähler 2	Zähler 2 auf Startwert setzen
42	Startwerte Zähler 1&2	Zähler und 2 auf Startwert setzen
43	P-14 Potentlom. Kalibrierung Kalibrierung des Potentiometers
44	Deaktiviert
45	Aktiviert
46	KONFIGURATION ZÄHLRICHTUNG
47	P-15 Zähler 1	Zähler 1 auswah Betriebsmodus
48	P-33 Zähler 2	Zähler 2 auswah Betriebsmodus
49	Deaktiviert
50	Drehgeber	Drehgeber	Standard C2
51	11 Hoch, 12 Aus	HODH-Modulus (II)	Standard C1
52	11 Runter, 12 Aus	RUNTER-Modulus (II)
53	11 Aus, 12 Hoch	HODH-Modulus (II)
54	11 Aus, 12 Runter	RUNTER-Modulus (II)
55	11 Hoch, 12 Runter	HODH-Modulus (II) - RUNTER-Modulus (II)
56	11 Hoch, 12 Ink./Dekr.	HODH-Modulus (II) mit Umschaltung Zährlöhung (II)
57	11 Hoch, 12 Akt./Spere	HODH-Modulus (II) mit Zähkspere (II)
58	11 Hoch, 12 Akt./halten	HODH-Modulus (II) mit Einführen-Anzeuge (II)
59	11 Runter, 12 Akt./Spere	RUNTER-Modulus (II) mit Zähkspere (II)
60	11 Runter, 12 Akt./halten	RUNTER-Modulus (II) mit Einführen-Anzeuge (II)
61	Ausigang Zähler 2/1	HODH zähler bei steig. Flanke Zählerausung 2/1

ZAHLERANZEIGE KONFIGURATION
	P-16 Zähler 1	Zähler 1 Auswahl der Anzeige
	P-34 Zähler 2	Zähler 2 Auswahl der Anzeige
	Deakliviert	Zählenwert wird nicht angezeigt	Standard C2
	Angezeigt	Zählenwert wird angezeigt	Standard C1
	P-17 Dezimalpunkt Zähler 1	Zähler 1 Anzeigeformat
	P-35 Dezimalpunkt Zähler 2	Zähler 2 Anzeigeformat
	0	Klehe Anzeige eines Dezimalpunktes	Standard
	0.0	1 Dezimalteile nach dem Komma wird angezeigt
	0.00	2 Dezimalteilen nach dem Komma werden angezeigt
	0.000	2 Dezimalteilen nach dem Komma werden angezeigt
	P-18 Zähler 1 Eingangsimpulse	Zähler 1 Eingangsimpulse (1 bis 9999)	Standard 1
	P-36 Zähler 2 Eingangsimpulse	Zähler 2 Eingangsimpulse (1 bis 9999)	Standard 1
	P-19 Zähler 1 angezeigte Impulse	Zähler 1 angezeigte Impulse (1 bis 9999)	Standard 1
	P-37 Zähler 2 angezeigte Impulse	Zähler 2 angezeigte Impulse (1 bis 9999)	Standard 1
	P-20 Anzeige Satz 1	Zähler 1 Auswahl der Anzeigemöglichkeiten
	P-38 Anzeige Satz 2	Zähler 2 Auswahl der Anzeigemöglichkeiten
	Deakliviert	Schaltpunktwert wird nicht angezeigt	Standard C2
	Angezeigt	Schaltpunktwert wird angezeigt
	Anderbar	Schaltpunktwert wird angezeigt und ist anderbar	Standard C1
	P-21 Untere Grenze Set 1	Set 1 minimaler Wert (0 bis 9999)	Standard 0
	P-39 Untere Grenze Set 2	Set 2 minimaler Wert (0 bis 9999)	Standard 0
	P-22 Obere Grenze Set 1	Set 1 maximaler Wert (0 bis 9999)	Standard 999
	P-40 Obere Grenze Set 2	Set 2 maximaler Wert (0 bis 9999)	Standard 999
SCHALTIPUNKT KONFIGURATION
	P-23 Automat. Startwert Zähler 1	Zähler 1 automatischer Startwert
	P-41 Automat. Startwert Zähler 2	Zähler 2 automatischer Startwert
	Deakliviert	Autom. Einstellten Startwert deaktiviert	Standard
	Zähler = Set 1	Startwert wenn Zähler = Set1
	Zähler = Set 2	Startwert wenn Zähler = Set2
	Zähler = Set 1+Schaltdauer 1	Startwert wenn = Set1 + "Schaltdauer 1"
	Zähler = Set 2+Schaltdauer 2	Startwert wenn = Set2 + "Schaltdauer 2"
	Zähler = Angezigte Impulse	Startwert wenn Zähler = Angezigte Impulse
AUTOMATISCHER STARTWERT KONFIGURATION
	P-24 Startwert Zähler 1	Zähler 1 Startwert	Standard 0
	P-42 Startwert Zähler 2	Zähler 2 Startwert	Standard 0
ZAHLER STARTWERT KONFIGURATION
	P-25 Zähler 1 Ausgangsmodus	Zähler 1 Ausgangsmodus
	P-43 Zähler 2 Ausgangsmodus	Zähler 2 Ausgangsmodus
	Zähler = Solvert (Set)	Aktiv, wenn Zähler = Solvert (Set)	Standard
	Zähler = Set 1 Schaltdauer (Zet)	Aktiv für "Schaltdauer" Zeit, wenn Zähler <Set
	Zähler = Set 2 Schaltdauer (Impulse)	Aktiv für "Schaltdauer" Imp, wenn Zähler <Set
	Zähler = Set+Set	Aktiv, wenn Zähler = Set+Set
SCHALTDAUER KONFIGURATION
	P-26 Ausgang 1 Dauer	Zähler 1 Dauer des Ausgangs	Standard 10
	P-44 Ausgang 2 Dauer	Zähler 2 Dauer des Ausgangs	Standard10
	Ausgangsdauer Benutzereingabe	Wert veränderbar durch den Anwendert	Standard
	Geh. Ausgang	Gehallener Ausgang, rückstellbar d. Startwert
	Min. Ausgangsdauer	Schaltdauer minimaler Wert
	Max. Ausgangsdauer	Schaltdauer maximaler Wert
KONFIGURATION ANZEIGE ZAHLERERFREQUENZ
	P-27 Anzeige Frequenz Zähler 1	Zähler 1 Frequenzanzeige
	P-45 Anzeige Frequenz Zähler 2	Zähler 2 Frequenzanzeige
	Deakliviert	Zählerfrequenz wird nicht angezeigt	Standard
	Angezeigt	Zählerfrequenz wird angezeigt
	P-28 Dezimalpunkt Frequenz Zähler 1	Zähler 1 Frequenzformat
	P-46 Dezimalpunkt Frequenz Zähler 2	Zähler 2 Frequenzformat
	0	Keine Anzeige eines Dezimalpunktes	Standard
	0.0	1 Dezimalteile nach dem Komma wird angezeigt
	0.00	2 Dezimalteilen nach dem Komma werden angezeigt
	0.000	3 Dezimalteilen nach dem Komma werden angezeigt
	P-29 Zähler 1 Eingangsfrequenz Zähler 1 Eingangsfreq. (1...9999 Hz)	Standard 1
	P-47 Zähler 2 Eingangsfrequenz Zähler 2 Eingangsfreq. (1...9999 Hz)	Standard 1
	P-30 Zähler 1 angezeigte Frequenz	Zähler 1 angezeigte Frequenz
	P-48 Zähler 2 angezeigte Frequenz	Zähler 2 angezeigte Frequenz
	P-31 Ausgang Q1 Einstellung	Einstellung von Ausgang Q1
	P-32 Ausgang Q2 Einstellung	Einstellung von Ausgang Q2
	Deakliviert	Ausgang deaktiviert	Standard C2
	Ausgang Zähler 1 Schliesser	Ausgang Zähler 1 Schliesser	Standard C1
	Ausgang Zähler 1 Öffner	Ausgang Zähler 1 Öffner
	Ausgang Zähler 2 Schliesser	Ausgang Zähler 2 Schliesser
	Ausgang Zähler 2 Öffner	Ausgang Zähler 2 Öffner
