Produkttyp	High-End Standlautsprecher
Abmessungen (B x H x T)	12" x 42.4" x 12.5" (305 x 1077 x 318 mm)
Gewicht	37 kg (81.6 lbs)
Belastbarkeit (Nenn/Musik)	280/460 Watt
Impedanz	4.8 Ohm
Frequenzgang	20...40,500 Hz
Empfindlichkeit (SPL)	85.5 dB
Tieftöner	2 x 200 mm (8") Keramik-Wolfram-Membran mit Wellensicke
Mittelton	1 x 180 mm (7") TCC Keramik-Wolfram-Konus mit Wellensicke
Hochtöner	1 x 25 mm (1") Aluminium-Keramik-Oxid-Kalotte
Übergangsfrequenz	220 Hz / 3,000 Hz
Gehäusetyp	2-Kammer-Bassreflexsystem mit integriertem Bass-Guide®
Bi-Wiring/Bi-Amping-Anschluss	Vergoldet, mit Brücken für Normalbetrieb
Verstellbare Füße	Vier verstellbare Spikes zum Nivellieren und Entkoppeln
Abdeckgitter	Stoffabdeckung mit Magnetbefestigung
Ausführungen	Schwarzer Lack "Piano-Finish", Weißer Lack "Piano-Finish", Kirschbaumfurnier "Piano-Finish"
Pflege	Verwenden Sie ein weiches, trockenes Tuch; vermeiden Sie Feuchtigkeit, direkte Sonneneinstrahlung, extreme Kälte und aggressive Reinigungsmittel
Sicherheit	Standlautsprecher haben einen hohen Schwerpunkt; stellen Sie sicher, dass sie stabil stehen, um ein Umkippen zu verhindern

Häufig gestellte Fragen - Reference 5 K WBT-Edition CANTON

Wie lange ist die empfohlene Einspielzeit für den Reference 5 K?

Die Lautsprecher benötigen eine Einspielzeit von ca. 15-20 Betriebsstunden, um ihre maximale Effizienz zu erreichen. Während dieser Zeit setzen sich die mechanischen Teile und die Klangqualität verbessert sich.

Wie sollte ich den Reference 5 K für optimalen Klang positionieren?

Stellen Sie die Lautsprecher mindestens 20 cm (7,9 Zoll) bis 1 Meter (3 Fuß) von der Wand entfernt auf und richten Sie sie 0° bis 5° nach innen. Das Stereo-Dreieck (gleichseitiges Dreieck zwischen Lautsprechern und Hörposition) ist eine gute Richtlinie.

Kann ich den Reference 5 K bi-wiren oder bi-ampen?

Ja, der Lautsprecher verfügt über einen vergoldeten Bi-Wiring/Bi-Amping-Anschluss. Entfernen Sie die werkseitig installierten Brückenkabel für den Bi-Wiring- oder Bi-Amping-Modus. Stellen Sie sicher, dass der Verstärker ausgeschaltet ist, bevor Sie Anschlüsse herstellen.

Wie kann ich die Pegel des Hochtöners und des Mitteltöners einstellen?

Der Reference 5 K verfügt nicht über einstellbare Hochton- und Mitteltonregler (verfügbar beim Reference 1 K und 3 K). Die Frequenzweiche ist fest eingestellt für optimale Leistung.

Welche Reinigungsmethoden werden für die Lautsprecher empfohlen?

Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie Feuchtigkeit, direkte Sonneneinstrahlung, extreme Kälte und aggressive alkoholbasierte oder scheuernde Reinigungsmittel. Öffnen Sie nicht das Gehäuse.

Welche Verstärkerleistung ist für den Reference 5 K geeignet?

Die Lautsprecher können Verstärker bis zu 460 Watt (Musikleistung) verarbeiten. Höhere Leistung ist akzeptabel, aber vermeiden Sie zu schwache Verstärker, die Clipping verursachen, was die Hochtöner beschädigen kann.

Was ist der Zweck der verstellbaren Füße?

Die vier verstellbaren Spikes ermöglichen es Ihnen, den Lautsprecher auf unebenen Böden zu nivellieren und vom Boden zu entkoppeln, was Vibrationen reduziert und die Klangklarheit verbessert.

Wie schließe ich die Lautsprecher an meinen Verstärker an?

Schalten Sie den Verstärker aus. Verbinden Sie das Lautsprecherkabel mit den Anschlussklemmen: rot an Plus (+) und schwarz an Minus (-) sowohl am Lautsprecher als auch am Verstärker. Achten Sie auf korrekte Polarität bei beiden Kanälen, um Klangverzerrungen zu vermeiden.

Was ist die Bass-Guide®-Technologie?

Der Bass-Guide® ist ein integrierter Wellenleiter im Lautsprecherfuß, der die Leistung des Bassreflexports optimiert, eine flexiblere Raumaufstellung ermöglicht und Turbulenzen für saubereren Bass reduziert.

Wie lang ist die Garantiezeit und wie kann ich sie verlängern?

Canton bietet eine 4-jährige Garantie (2 Jahre für Aktivlautsprecher). Für Reference-Lautsprecher registrieren Sie sich online unter reference.canton.de/de/registration.htm innerhalb der Garantiezeit, um die Abdeckung von 5 auf 10 Jahre zu verlängern.

BEDIENUNGSANLEITUNG Reference 5 K WBT-Edition CANTON

CANTON Elektronik GmbH + Co. KG

Neugasse 21-23

D-61276 Weilrod

Deutschland/Germany

Tel.: [phone]

Fax: -49 (0) 6083 287-50

E-Mail: [e-mail]

Erfahren Sie mehr über die Reference K Serie auf

Unserer Homepage oder nutzen Sie den QR-Code.

www.canton.de/reference-k

CANTON

Willkommen in der Canton-Familie

Sehr geohrer Kunde,

vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf dieser Lautsprecher entgegenbringen. Sie haben sich für ein hochwertiges Lautsprecher-System entschieden und damit ihren hohen Anspruch an Klang- und Verarbeitungsqualität bewiesen. Ihre Reference K ist ein Lautsprecher, der in seiner Klasse neue Maßstäbe setzt.

Jedes Detail ist durchdacht, alle Komponenten dieses Lautspechers sind klanglich und technisch von höchster Güte, so dass ein maximaler Musikgenuss und eine lange Lebensdauer garantiert sind. Alle Lautsprecherschassis wurden hinsichtlich ihrer physikalischen Eigenschaften und Werkstoffe optimier. Dank spezieller Simulationssoftware konnte eine bis dalo nicht dagewesene Perfektion erreicht werden. In der Entwicklung wurden Effekte berechnet, die sich durch das Verländern der Geometrie und der Materialien ergeben.

fätte lesen Sie vor dem Aufstellen und Anschließen ihrer Lautsprecher diese Biedienungsanleitung sorgfältig durch. Sie wird Ihnen bei der optimalen Nutzung ihrer Systeme helfen. Canton verfügt über ein Vertriebsnetz in über 50 Ländern. Bei eventuellen Fragen wird Ihnen dieses Team von erlahrenen Distributoren gemeinsam mit dem autorisierten Fachhandel gemeweiterhelfen.

Viel Freude und lange Zufriedenheit mit ihren Laufsprechern wünscht das Canton-Team!

DeutschD

Inhalt

Allgemeine Pflegechinweise Seite 4

Allgemeine Betriebshinweise Seite 5

Einspielphase Seite 5

Anschließen der Lautsprecher Seite 6

Bi-Wiring/Bi-Amping-Terminal Seile 7

Anschluss-Terminal Reference 1 K und 3 K Seite 8

Aufstellungstipps Seite 10

Technische Details Seite 11

Vom guten Ton Seite 14

Technische Daten Seite 16

Garantie/Onlineregistrierung Seite 42

Allgemeine Pflegehinweise

Um möglichst lange Freude an Ihren Carlon Laulspiechern zu haben, beachten Sie bitte folgendes:

Wählen Sie einen ebenen Untergrund

Feucht gelt vermachen

Erschütterungen vermöden

Directe Sonrancinstrochluene

Vor extremer Kalte schutzen

Gehäuse nicht offen

Abstand zu Warnequelen

Zur Reinigung keine aggressiven, alcoholhaltigen oder schulcruden Mittel einsetzen

DeutschD

Allgemeine Betriebshinweise

Carlton-Lautsprecher sind für den Betrieb an Versükmern mit großer Ausgangleistung geeignet, selbst wenn diese höher ist als die in den technischen Daten des Lautsleutschen angegebene Belastbarket. Tatsächlich geht eine Gefahr für den Lautsprocher eher von leistungschwischen Versämlen aus, da sie bei dem Versuch, durch Aufdrehen von Lautstarke- und Klangregiern mehr Schallrück zu erzeugen, obersteuert werden und durch sogenantruss „Clipping“ Verzumungen erzeugen, die insbesondere die Hochmöner der Lautsprecher zerlören können. Blüge achlen Sie deshalb bei der Lautstarkeinstellung auf Verzumungen – und drehen Sie gegebenenfalls direkt leister.

Achtung:

Standlautsprecher haben einen hohen Schwerpunkt und können bei unsachgemaßer Aufstellung oder ruckartigen Bewegungen leicht umfallen. Dies zu vermeiden liegt im Verantwortungsbereich des Käulers.

Einspielphase

Um seine maximale Leistungsfähigkeit zu entwickeln benötigt ein Lautsprecher eine Einlaufzeit von ca. 15-20 Betriebsstunden. In dieser Zeit verändern sich die Eigenschaften aller mechanischen Bauteile bis sie die bei der Entwicklung des Lautsprechers festgelegten Werte erfüllt, d. h. die Aufhängung der Chassis wird beweglicher und die Wiedergabequalität positiv beeinfluss.

Anschließen der Lautsprecher

Auf der Rückseite Ihrer Reference-Lautsprecher Finden Sie das Anschlussteminal. Über dieses Terminal wird Ihr Reference-Lautsprecher mit dem Verstärker verbunden.

Achlen Sie beim Anschluss der Laufsprecher unbedingt auf die richtige Polung. Plus an Plus und Minus an Minus. Sowohl die Schraubklemmen der Laufsprecher (Pluspol – rot, Minuspol – schwarz) als auch die Anschlüsse des Steuergerätes sind mit entsprechenden Symbolen bzw. Farben gekennzeichnet. Zur einzacheren Orientierung unterscheiden sich auch die Adern der meisten Laufsprecherkabel durch Farbe. Form oder Aufdruck. Unterschiedliche Polung zwischen dem linken und dem rechten Kanal führen zu Klangworfalschungen.

Zum besseren Verständnis ziehen Sie bitte auch die Bedienungsanleitung Ihres Steuergerätes zurate.

Wichtig!

Bevor Sie die Lautsprecher an Ihren Verstärker anschließen, schalten Sie diesen bitte aus.

Bi-Wiring/Bi-Amping-Terminal

Die Laufsprecher der Reference K Serie bieten die Möglichkeit, den Hoch-/Mitteltonbereich und den Bassbereich getrennt über zwei Verstärker (II-Amping) oder zumindest über zwei getrennte Anschlusskabel (BI-Wiring) zu betreiben. Hierfür sind diese Laufsprecher mit einem Doppelterminal ausgeslattet. Das obere Anschlussbuchsenpaar ist für den Hoch-/Mitteltonbereich, das untere für den Tiettonbereich: Diese zwei Anschlusspaare sind für den Normalbetrieb (mit einer einzigen Zuleitung) worksseitig mit Kabelbrücken verbunden.

Für den Bi-Wiring- und den Bi-Amping-Betrieb sind die Kabel brücken unbedingt zu entfernen, da ansonsten die angeschlossenen Verstärker beschädigt werden können. Dazu entfernen Sie die Schrauben und ziehen die Metallbrücken nach vorne raus.

Bi-Wiring Bi-Amping

DeutschD

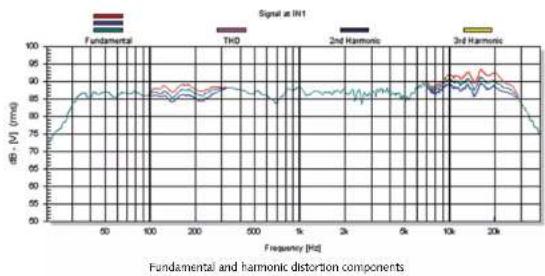

Anschluss-Terminal Reference 1 K und 3 K

Um Interferenzen weitostgehend zu eliminieren, sind die Frequenzweichen der Reference-Lautsprecher in eine Hoch-/Wittel- und eine Tieftoneinheit aufgeteilt und baulich voneinander getrennt. Die hochwertige Innenverkabelung mit vergoldetem Bi-Wiring-/Bi-Amping-Terminal sorgt für die optimale Signalübertragung.

Die zusätzliche Hoch- und Mitteltonanpassung ermöglicht bei der Reference 1 K und 3 K die perfekte Abstimmung der Lautsprecher auf die akustischen Gegebenheiten des Aufstellungsortes. Zur Anpassung des Mittel- bzw. Hochtons verselzen Sie durch Lösen der Sicherungsschrauben die Metallbrücke in die gewünschte Position.

Durch das Anhoben bzw. Absenken des Mitteltonbereichs kann die Wiedergabe in Funcho Ausgewogenheit des Klangbilds und Volumenabbildung optimiert werden. Stimmen sollten ein natürliches Klangbild und Größenabbildung aufwelsen.

DeutschDe

Aufstellungstipps

Ihre neue Reference K Serie bevorzugt einen Wandabsland von 20 Zentimeter bis 1 Meter und eine leichte Anwinklung von 0" bis 5" nach Innen. Entscheiden Sie selbst, welche Aufstellung Ihnen in punkto Lincarität und Abbildungstrue am besten gefällt.

Eine gute Orientierung für eine optimale Aufstellung ihrer neuen Lautsprecher ist das sogenannte „Stereo-Dreieck“ (Abb. 1). Dies ergibt sich, wenn die Lautsprecher und Ihr gewohnter Höplatz die Eckpunkte eines gleichstelligen Dreieck's bilien. Zur Entkopplung und zum Ausgleich von eventuellen Unebenheiten sind Ihre Reference Standlautsprecher mit vier höhenverstellbaren Gerätefüßen ausgestattet (Abb. 2). Je nach Bodenbelag können hier selbstkierbende Shockabsorber zusätzlich eingepasst werden (Abb. 3).

Verantwortlich für die klanglich außergewöhnliche Perlektion ist die Verwendung hochwertigster elektronischer Bautele und die Konstruktion der Weiche. So wird, um Mikrofonie-Effekte zu unterdrücken, die Frequenzweiche im Gehäuse schwingungsgedämpft gelagert.

Zum Einsatz kommen nur hochwertigste Komponenten. Ebenfalls in die Frequenzweiche integriert ist die von Canton entwickelte DC-Technologic, die subsonische Schwingungen des Tieftöners unterdrückt und die Bässe spürbar straflier und präziser klingen lässt.

Frequenzweichenmodul der 1K

DeutschD

Äußeres Merkmal der Reference K Serie ist das massive, einem neuen Konzept folgende Gehäuse aus Schichtholzmannt. In einem aufwändigen Verfahren unter Einwirkung von Wärme und Druck werden die Gehäuse der Reference K Serie in ihre Form gebracht. Der mehrlagige Sandwichaufbau und ein System von computer- optimierten Innenverstrebnungen verhindern klangverfalschende Resonanzen. Die Äußere Form mit ihren großzügten Radien minimiert Kantonbrochungen und unterstützt dabei das Abstrahlvorhallen des Laufsprechers.

Herzstück des Reference Hochtonsystems ist die formoptimierte Hochtonkalotte mit einer Materialkomposition aus Aluminium-Oxyd-Keramik. Eingebettel in eine Transmission Front Plate mit Integrierter Schaffführung sorgt sie für ein optimales Rundstrahlverhalten des Hochtöners bis 40.000 Hz. So kommen die akustischen Vorteile der Tonfommate SACD und DVD-Audio voll zur Geltung.

Der Mittellonkonus mit seiner Keramik-Wolfram Struktur verfügt über eine spezielle Formgebung der Membran (Triple Curved Cone). Ausgeprägte Materialrcsonanzen, die zwangsläufig zu einem höheren Klimfaktor führen, werden dadurch nahezu gänzlich eliminiert.

Die von Canton entwickelte Wave-Sicke kommt bei den Reference Mittel- und Tieftontreibern zum Einsatz. Hier werden durch eine spezielle Geometrie der vorderen Membranaufhängung unerwünschte Resonanzen und Taumelbewegungen des Schwingsystems auf ein Minimum reduziert. Der lineare Hub und damit der Entschalldruck der Systeme werden auf ein Maximum gesteigert.

Mitteltonsystem Bass-Guide

Der formoplimierte, dreilach gekrümmte Aluminiumkonus mit Keramik-Wolfram-Struktur und TCC-Technologie stabilisiert die Membran an der Übergangsstelle zur Spule. Das minimiert Material resonanzen und den Klimfaktor.

Neben einer zukunftsweisenden Technologie zeichnet sich die Reference K Serte durch ein modems Design aus. Hochwertgste Materialen und die erstklassige Verarbeitung der Gehäuse dokumentieren bei diesem Lautsprocher den Perfektionsanspruch von Canton.

Die perfekte Entkopplung des Gehäuses vom Boden auf der einen Seite sowie die Dowmfire-Anordnung der Bassreflexöffnung mit in den Sockel Integriertem Bass-Guide ^26 auf der anderen Seite machen den Lautsprocher besonders unkritisch bei der Wahl des Aufstellungsartes.

Die Lautsprecher der Reference K Serie zeichnen sich durch ein natürliches und absolut authentisches Klangbild aus. Wichtig für die Ausgewogenheit des Klangs ist die harmonische Verbindung aus transparenten Höhen, lebendigen Mittel und einem absolut präzisen, druckvollen Bass.

Abstrahlverhalten Tieftonsystem

In Computersimulationen wird mit der genauen Form der Transmission Front Plate das Rundstrahlverhalten des Hochtöners perfektioniert. In der Praxis bedeutet dies puren Muskgenuss.

Charakteristisch für diesen Laulsprecher ist auch, dass der Bassbereich selbst bei Extrempegeln seine Kontur behält und bis in die tiefsten Frequenzen hinein keinerlei Anzeichen von Verzerrungen zeigt.

Querschnill durch ein Reference K Tiellonsystem. Äußeres Merkmal der neuen Schwingsysteme ist der Aluminium-Konus mit Keramik-Wolfram-Struktur und die vordere Membranaufhängung mit Wave-geometric. Sie bietet mehr Hub und klareren Klang gegenüber herkömmlichen Systemen.

DeutschD

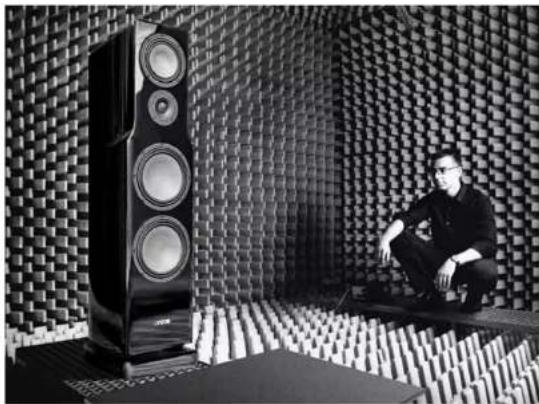

Vom guten Ton

„Immer besser werden“ ist bei uns mehr als eine Floskel. Es ist die konsequente Umsetzung von purc music. Wir möchten unsere Kunden zu jedem Zeitpunkt das Optimum bieten.

Hierfür sorgt unser erfahrences Entwicklungs-Team mil modernsten Simulations-Technologien und Messverfahren. Um die Idoen anschließend auf Herz und Nieren zu prüfen, nutzen wir unseren schalltoten Raum.

Musik ist mehr als eine Kombination von Tönen und Klängen. Sie ist ein Gesamtwerk mit einer eigenen Aura – geschaffen für den Augenblick.

Die Entwicklung der Technik ermöglichte das Konservieren und Wiederholen von Musik, deren Innerstes Wesen und Faszination dabei lange Zeit vergessen worden sind.

Die Laufsprecher der Reference K Serie geben der Musik einen Teil Ihres Zaubers zurück. Sie bringen sie wieder dichter an das Live-Erleben heran – Gänsehaut inklusive.

Laufsprecher sind Grenzgänger. Sie agieren in elektronischen, mechanischen und akustischen Dimensionen. Dabei müssen sie klangliche und optische Anforderungen glechemaßen erfüllen. Die Entwicklung des Klangbildos der Reference K Laufsprecher war zunächst ein analytischer Prozess. Mit Computersimulationen und wissenschaftlichen Auswertlungen wurde jede einzelne Komponente isoliert und im Gesantworten betrachtet und optimiert.

Das Ergebnis wurde in einem Prototyp zusammengeführt. Anschließend begann das Feintuning. In intensiven Hörsilzungen wurden Komponenten so lange perfektioniert und überarbeitet, bis sie dem Urteil der erfahrenen Ohren standhielten.

Das Design der Laufsprecher wurde parallel entwickelt. Feinstle Technologien verlangen einen Auftritt, der diesen gerecht wird, und Fertigungsverfahren, wie sie sonst im Instrumentenbau zu finden sind.

DeutschD

Technische Daten

• Mitteltonsytem: 180 mm TCC Alu-Keramik-Wolfram- Membran mil Wave-Sicke
• Hochtonsystem: 25 mm Alu-Keramik-Oxyd-Kalotte, schwingungsgedämpft
• Tieftonsystem: 2 x 310 mm Alu-Keramik-Wolfram- Membran mil Wave-Sicke
• Gehäuse: 3-Kammersystem in asymetrischem Aufbau mit ausrahleptimierler Gehäusegeometrie
  2 - Lautsprechersockel mit integrierlemBass-Guide ^3 und 4 x höhenverstellbaren Gerätefüßen

Verwendung	High-End-Standausprecher
Prinzip	2 Wages, Sarcochlossystem
Nenn-/Musikbelastbarkeit	500/500 Wall
Wirkungsgrad	89.5 ab
Übertragungsbereich	1X, 40.000 Hz
Übergangsfrequenz	180/3.000 Hz
Impedanz	4.8 Ohm
Tieftonsystem	2 x 110 cm, Auumilano-Keremülc Wolfram (Wave-Sickel)
TCC-Mitteltonsystem	1 x 180 cm, Auumilano-Keremülc Wolfram (Wave-Sickel)
Hechtonsystem	1 x 75 mm, Aluminum, Oxyl Keronik
Abmessungen (BxHxT)	48 x 125 x 69 cm
Gewicht	134 kg
Chehäuseausführungen	Lack schwartz, "Plano Funzi" Lack kurz, "Plano Funzi"
Besonderheiten	Vergoldetes Bt-Wing/Bt-Anpiling Anschussheimmet, Aitteri- und Hockton Pogelaanspassung, Nachwartige In neurokabelung, Sachelkonstruktion mit Dass-Gunde", Stoffabdeckung mit Magnehalierung, folherverstellbare Gerderklüse

Reference 3 K

• Mittelonsystem: 180 mm TCC Alu-Koramik-Wolfram- Membran mil Wave-Sidze
• Hochtonsystem: 25 mm Alu-Keramik-Oxyd-Kalotte, schwingungsgedämpft
• Tieftonsystem: 2 x 220 mm Alu-Koramik-Wolfram- Membran mil Wave-Side
• Gehäuse: 3-Kammersystem in asymetrischem Aufbau mit abstrahloplimierter Gehäusegeometrie
  5 - Lautsprochersockel mit integrierlern Bass-Guide ^® und 4 x höhenverstellbaren Gerätefüßen

Verwendung	High-End-Standausprecher
Prinzip	3 Wäge, Kazerhensystem
Nenn-/Musikbelastbarkeit	350/600 Watt
Wirkungsgrad	89 dB
Übertragungsbereich	18. 40.000 Hz
Übergangsfrequenz	200/3.000 Hz
Impedanz	4...5 Ohio
Tieftonsystem	2 x 250 cm; Aluminium-Keramuk-Wortano (Wave-Sickel)
TCC-Mitteltonsystem	1 x 180 cm; Aluminium-Keramuk-Wortano (Wave-Sickel)
Hochtonsystem	1 x 75 nm; Aluminium-Oxyl-Keramik
Abmessungen (BxHxT)	33.5 x 115 x 43 cm
Gewicht	56 kg
Gehäuseausführungen	Lack fortwart „Piano Furob“Lack fortwalt „Piano Furob“
Besonderheiten	Vergoldtes Bt-Wing/Bt-AnpilingAnschussentrußet, Mitter- und Nochton-Popolaranspass, nachwertige inneveränderung, Sackenkonsstruktionmil Bass-Gundel“, Stoffabdeckung milMagnetoalterung, folienverstellbareGeräte000e

DeutschD

1 - Mitteltonsytem: 180 mm TCC Alu-Keramik-Wolfram- Membran mit Wave-Sicke
- Hochtonsystem: 25 mm Alu-Keramik-Oxyd-Kalolle, schwingungsgedämpft
- Tieftonsystem: 2 x 200 mm Alu-Keramic-Wolfram- Membran mil Wave-Sicke
4 - Gehäuse: 3-Kammersystem in asymetrischem Aufbau
- Lautsprechersocket mit integnertem Bass-Guide und 4 x höhenverslellbaren Gerätefüßen

Verwendung	High-End-Standautsprecher
Prinzip	2 Wages, Sarcochossystem
Nenn-/Musikbelastbarkeit	280/460 Wall
Wirkungsgrad	88.5 dB
Übertragungsbereich	20.. 40.000 Hz
Übergangsfrequenz	220/3.000 Hz
Impedanz	4..8 Ohm
Tieftonsystem	7 x 200 cm; Auumilano-Keramik-Wolfram (Wave-Sickel)
TCC-Mitteltonsystem	1 x 180 cm; Auumilano-Keramik-Wolfram (Wave-Sickel)
Hechtonsystem	1 x 75 mm; Aluminum Oxyl Kerenik
Abmessungen (BxHxDt)	30.5 x 107.5 x 44.5 cm
Gewicht	3 kg
Gehäuseausführungen	Lack schwartz, „Piano-Funzi“Lack verzil, „Piano-Funzi“Kirsche-Tueller, „Piano-Tueller“
Besonderheiten	Vergoldetes Rh-Wirrig/Höpmpf Anschlussstomaler hochwertige Innenkorabelung, Sachelkonstruktion mit Dass-Gunde“, Steffabdeckung mit Magnehalterung, früherverstellbare Gerderäufe

Reference 7 K

1 - Mitteltonsytem: 180 mm TCC Alu-Keramik-Wolfram- Membran mit Wave-Sicke
- Hochtonsystem: 25 mm Alu-Keramic-Oxyd-Kalotte, schwingungsgedämpft
- Ticftonsystem: 2 x 180 mm Alu-Keramic-Wolfram- Membran mil Wave-Side
4 - Gehäuse: 3-Kammersystem in asymetrischem Aufbau
- Lautsprechersocke mit integnertem Bass-Guide ^29 und 4 x höhenverslellbaren Gerätefüßen

Verwendung	High-End-Standausprecher
Prinzip	3 Wages, Rassorthexyden
Nenn-/Musikbelastbarkeit	170/360 Watt
Wirkungsgrad	89.5 dB
Übertragungsbereich	22.40.000 Hz
Übergangsfrequenz	220/3.000 Hz
Impedanz	4...5 Ohio
Tieftonsystem	2 x 180 cm; Aluminium-Keramik-Wortano (Wave-Sickel)
TCC-Mitteltonsystem	1 x 180 cm; Aluminium-Keramik-Wortano (Wave-Sickel)
Hochtonsystem	1 x 25 mm; Aluminium-Oxyl-Keramik
Abmessungen (BxHxT)	29 x 100 x 42 cm
Gewicht	33 kg
Gehäuseaustführungen	Lack schwartz „Piano-Farmö“Lack weil „Piano-Farmö“Kasche Futter „Piano-Farmö“
Besonderheiten	Vergoldetes du-Wingreich-Anlage Anschutzstommal, hochwertige Inneverlabelung, Sockenkonsstruktion mit Bass-Gundel, Stoffabdeckung mit Magnetalkalterung, Eolfenverstellbare GeräteÜsse

DeutschD

Reference 9 K

• Hochtonsystem: 25 mm Alu-Keramik-Oxyd-Kalolle, schwingungsgedämpft
  1 - Tieftonsystem: 180 mm Alu-Keramik-Wolfram-Membran mit Wave-Sicke
• Gehäuse: 1-Kammersystem
  4 Lautsprecherständer optional erhältlich

Verwendung	High-Erd-Kompaktionsprecher
Prinzip	2 Wages, Sarcochorsystem
Nenn-/Musikbelätsbarkeit	120/200 Wall
Wirkungsgrad	87 dB
Übertragungsbereich	75. 40.000 Hz
Übergangsfrequenz	3.000 Hz
Impedanz	4. 8 Ohm
Tieftonsystem	1 x 180 cm, Azumetano Kozanuk Wolfram (Wave Sred)
Hochtonsystem	1 x 25 mm, Abromium-Oxyl-Cozaznik
Abmessungen (BxHxT)	25 x 40 x 35 cm
Gewicht	1 kg
Cehäuseausführungen	Lack schwarz, Piano-Fortisch* Lack wind, Piano-Fortisch* Karische Hunter, Piano-Fortisch*
Lieferbares Zubehör	15 650
Besonderholten	Vergoldetes El-Wning/EI-Ampung Anschussensulien, Hochwertige Immoverkabelung, Steffabdeckung mit Magnebaherung

①

• Hochtonsystem: 25 mm Alu-Keramic-Oxyd-Kalotte, schwingungsgedämpft
• Mitteltonsystem: 180 mm TCC Alu-Keramik-Wolfram- Membran mit Wave-Sicke
• Ticftonsystem: 180 mm Alu-Keramik-Wolfram-Membran mit Wave-Sicke
• Gehäuse: 2-Kammersystem
  5 Lautsprecherständer optional erhältlich

Verwendung	High-End-Centeraktsprecher
Prinzip	3 Wages, Kassorhexosystem
Nenn-/Musikbelastbarkeit	120/200 Watt
Wirkungsgrad	87 dB
Übertragungsbereich	26...40.000 Hz
Übergangsfrequenz	3.000 Hz
Impedanz	4...5 Ohio
Tieftonsystem	1 x 180 cm, Aluminium-Keramuk-Wortano (Wave-Sickel)
TCC-Mitteltonsystem	1 x 180 cm, Aluminium-Keramuk-Wortano (Wave-Sickel)
Hochtonsystem	1 x 25 cm, Aluminium-Oxyd-Ketzenk
Abmessungen (BxHxT)	70 x 22 x 25 cm
Gewicht	16,5 kg
Gehäuseausführungen	Lack-Kotswart, „Piano-Fondo“Lack-wert, „Piano-Fondo“Kirsche Futter, „Piano-Fondo“
Lieferbares Zubehör	15.650
Besonderheiten	Vorgoldes in Winogritt AnlageAnschlussternital, hochvertigeInnenverkabelung, Steilabdehungmit Megnehaltenerung, hödenverteilbare Geräfußte

DeutschD

Über die gesetzlich eingesetzlichen Geschäftskosten immateren Carriers für eine Forderkursprechen eine Granat's von fünf Jahren. Für eine Aktiellekursprechen und kohresen Bosan werden sowie einer Carriers gestellt. Der Carriers begtet im dem das, und hin wir durcheserklasse in Carriersverschelt bewert nur bei Verwaltung der Einorganisierung, Ausgewinnungen und Transperschüssen und Schilden, die durch Laufungsmittel Gebuch vermutende wurden. Der Anpruch verfügt nicht durch die Auswach von Brand von Internals der Gewinneßl. Diezt für die Leutungsströbe, die bei einem aufverkosten Carriers Fehrender gekauft wurden. Wenster Sie sich im Sachanatsfallbar und im solz desies an den Carriers Service.

ONLINEREGISTRIERUNG

Um die Corandienbe Immit Referen und aufspruchter um erwähn fänd, auf wohl ihm zu wirkern, infacher. Sie diese auf einem Intenslache registeten. Geben Sie dafür bitte die unter angegebene Palace in Immaterienwerten und folgen den Anwendungen. Inander, ohne durchsicherheit ihn

Achburg

Din Teil nongfehlung ist nur für die fälligemter. Model in rezepten Referenzen 1 K, Reference 3 K, Reference 5 K, Reference 7 K, Reference 9 K, Reference 50 K, Cerrer

GUARANTEE

CANTON Elektronik GmbH + Co. KG

Neugasse 21-23 - D-61276 Weired - Deutschland/Germany Tel. [phone] - Fax [phone] [e-mail] - www.canton.de
