Produkttyp	Dockingstation
Marke	Icy Box
Modell	IB-DK2280AC
Netzteil	DC 20V/6,75A, 135W
Host-Schnittstelle	USB 3.2 Gen 2 Typ-C (mit DP-Alt-Modus und Power Delivery bis 100 W)
USB-Anschlüsse	1x USB 3.2 Gen 2 Typ-C (Daten), 1x USB 3.2 Gen 1 Typ-A (Daten), 4x USB 3.2 Gen 1 Typ-A (Daten)
Videoausgang	Vierfach: 1x DisplayPort 1.4 (DP-Alt-Modus), 1x HDMI 2.1 (DP-Alt-Modus), 2x DisplayPort 1.4/HDMI 2.0 (DisplayLink)
Maximale Auflösung	Einzelner Bildschirm bis zu 7680x4320@30Hz; Vierfach-Bildschirme bis zu 3840x2160@60Hz pro Stück
Ethernet	RJ45 2,5 Gigabit Ethernet
Audio	3,5-mm-Headset-Kombianschluss
Kartenleser	SD 4.0-Kartenleser
Sicherheit	Kensington Nano-Sicherheitsschlitz und Kensington-Sicherheitsschlitz
Montage	Schraublöcher für VESA-Platte (nicht im Lieferumfang enthalten)
Unterstützte Betriebssysteme	Windows, macOS, Chrome OS, Ubuntu (Linux)
Treiberanforderungen	DisplayLink-Treiber erforderlich (vorinstalliert unter Chrome OS)
Reinigung	Gerät trennen; trockenes antistatisches Tuch verwenden
Sicherheitshinweise	Stromschlaggefahr; Feuchtigkeit vermeiden; nicht modifizieren; von Kindern fernhalten

Häufig gestellte Fragen - IB-DK2280AC Icy Box

Was ist der IB-DK2280AC?

Der IB-DK2280AC ist eine DisplayLink Hybrid-Dockingstation mit vierfachem Videoausgang, die bis zu 4K@60Hz auf vier Bildschirmen oder 8K@30Hz auf einem einzelnen Bildschirm unterstützt.

Welche Betriebssysteme werden unterstützt?

Unterstützte Betriebssysteme umfassen Windows, macOS, Chrome OS und Ubuntu (Linux). Ein DisplayLink-Treiber muss installiert werden (außer unter Chrome OS, wo er vorinstalliert ist).

Muss ich vor dem Anschließen der Dockingstation einen Treiber installieren?

Ja, Sie müssen den DisplayLink-Treiber von der Synaptics-Website installieren, bevor Sie die Dockingstation an Ihren Computer anschließen. Schließen Sie die Dockingstation erst nach Abschluss der Treiberinstallation an.

Kann ich die Dockingstation mit einem USB-Typ-A-Anschluss verwenden?

Ja, die Dockingstation enthält einen USB-Typ-C-zu-Typ-A-Adapter. Bei Verwendung eines Typ-A-Anschlusses werden DP-Alt-Modus und Power Delivery nicht unterstützt, was den Videoausgang auf DisplayLink-Anschlüsse (Bildschirme 3 und 4) beschränkt und das Aufladen verhindert.

Wie schließe ich mehrere Monitore an?

Schließen Sie Monitore an die entsprechenden Anschlüsse an (DisplayPort oder HDMI). Wenn Ihr Host DP-Alt-Modus und DisplayLink unterstützt, können Sie alle vier Bildschirme verwenden. Konfigurieren Sie die Anzeigeeinstellungen in Ihrem Betriebssystem (Windows: Anzeigeeinstellungen, macOS: Systemeinstellungen > Monitore).

Was ist die maximale Stromversorgung für den Host?

Die Dockingstation kann bis zu 100 W Power Delivery an den Host-Computer liefern, jedoch nur bei Verwendung eines USB-Typ-C-Host-Anschlusses, der Power Delivery unterstützt.

Unterstützt die Dockingstation Ethernet?

Ja, sie verfügt über einen 2,5-Gigabit-Ethernet-Anschluss über RJ45, der eine schnelle kabelgebundene Netzwerkverbindung bietet.

Wie reinige ich die Dockingstation?

Trennen Sie die Dockingstation von der Stromversorgung und anderen Geräten. Verwenden Sie ein trockenes, antistatisches Tuch, um die Oberflächen vorsichtig zu reinigen. Vermeiden Sie aggressive Reinigungsmittel, Lösungsmittel oder Feuchtigkeit, die Schäden verursachen könnten.

Kann ich die Dockingstation unter einem Schreibtisch montieren?

Die Dockingstation verfügt über Schraublöcher für eine VESA-Platte (nicht im Lieferumfang enthalten), sodass Sie sie unter einem Schreibtisch oder hinter einem Monitor montieren können. Sorgen Sie für ausreichende Belüftung, um Überhitzung zu vermeiden.

Was soll ich tun, wenn die Dockingstation nicht erkannt wird?

Stellen Sie sicher, dass der DisplayLink-Treiber korrekt installiert ist und Ihr Host-USB-Anschluss die erforderlichen Standards unterstützt (USB 3.2 Gen 2, DP-Alt-Modus für volle Funktionalität). Versuchen Sie ein anderes USB-Kabel oder einen anderen Anschluss und starten Sie Ihren Computer neu.

BEDIENUNGSANLEITUNG IB-DK2280AC Icy Box

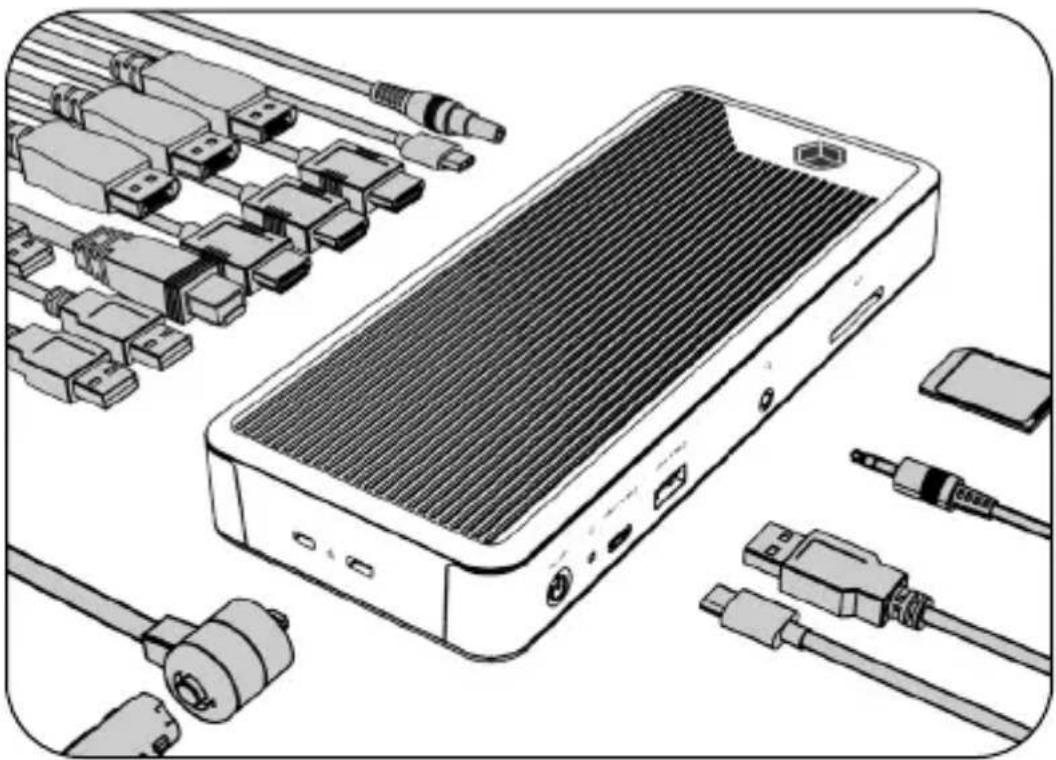

DisplayLink® Hybrid DockingStation mit vierfacher Videoausgabe

DisplayLink®

4K

Plug and Display

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
- Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

Scharfkantige Bauteile

VORSICHT

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
  • Lüfter-Auslass und passive Kühlkörper freihalten

Handbuch IB-DK2280AC

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

Umweltverschmutzung, Wiederverwertung nicht möglich

ACHTUNG

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.icybox.de.

Manual IB-DK2280AC

Package content

1x IB-DK2280AC, 1x external power supply, 1x power cable (EU), 1x USB Type-C® to Type-C®/Type-A (adapter) cable, 1x manual

View

1x IB-DK2280AC, 1x externes Netzteil, 1x Stromkabel (EU), 1x USB Type-C® zu Type-C®/Type-A (Adapter) Kabel, 1x Handbuch

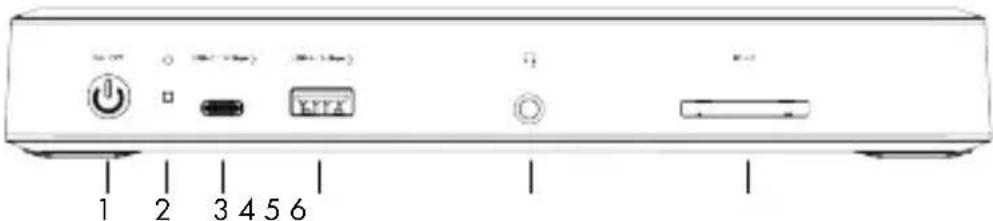

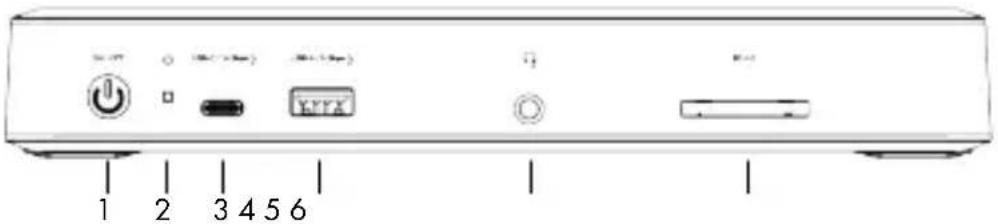

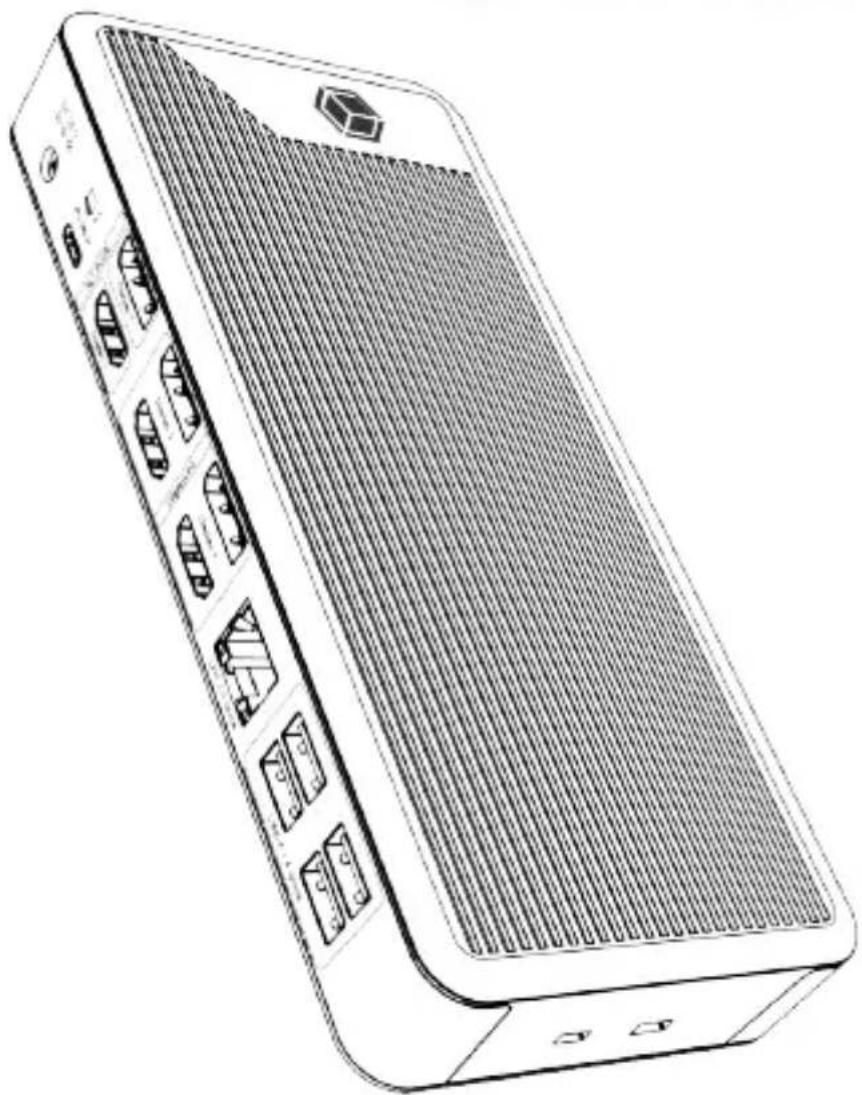

Ansicht

1. Ein-/Austaste
2. LED für Betrieb (grün)
3. USB 3.2 Gen 2 Type-C® Datenschnittstelle mit bis zu 10 Gbit/s
4. USB 3.2 Gen 1 Type-A Datenschnittstelle mit bis zu 5 Gbit/s
5. 3,5 mm Headset Kombibuchse
6. SD 4.0 Kartenleser für SD Speicherkarten

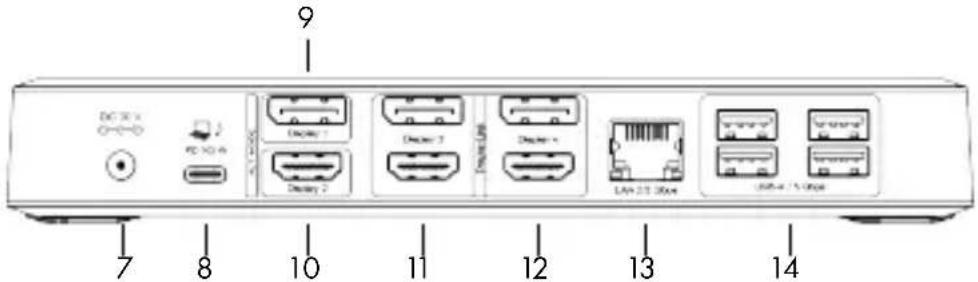

1. Netzteilanschluss, DC 20 V/6,75 A, 135 W
2. USB 3.2 Gen 2 Type-C® Hostschnittstelle, Power Delivery bis zu 100 W
3. DP Alt Mode DisplayPort™ 1.4 Schnittstellen (Display 1)
4. DP Alt Mode HDMI® 2.1 Schnittstellen (Display 2)
5. DisplayLink® HDMI® 2.0 und DisplayPort™ 1.4 Schnittstellen (Display 3)
6. DisplayLink® HDMI® 2.0 und DisplayPort™ 1.4 Schnittstellen (Display 4)
7. RJ45 2.5 Gigabit Ethernet Schnittstelle
8. 4x USB 3.2 Gen 1 Type-A Datenschnittstelle mit bis zu 5 Gbit/s

1. Kensington Nano Security Slot™ Unterstützung
2. Kensington-Sicherheits-Slot Unterstützung
3. Schraublöcher für VESA® Halterung (nicht enthalten)

Handbuch IB-DK2280AC

USB Versionshinweis
Bisherige USB Standards Aktuelle USB Standards Date nübertragungsrate
USB 3.0 = USB 3.1 (Gen 1) =	USB 3.2 Gen 1 = 5 Gbit/s
USB 3.1 = USB 3.1 (Gen 2) =	USB 3.2 Gen 2x2 = 5 Gbit/s
USB 3.2 (Gen 2x2) = USB 3.2 Gen 2x2 = 20 Gbit/s
- = USB4 Gen 3x2 = 40 Gbit/s

Anforderungen

• Unterstützte Betriebssysteme:
• Windows®, macOS®, Chrome OS™, Ubuntu (Linux)
  • Installierter DisplayLink®-Treiber Hostkompatibilität:
• USB Type-A, USB Type-C®, Thunderbolt™ 3/4, USB4®
  • Power Delivery und DP Alt Mode Funktion (Display 1 und 2) nur über Type-C® Hostcomputer mit Power Delivery und DP Alt Mode Unterstützung

USB Type-C®

Nicht alle USB Type-C® Schnittstellen am Markt unterstützen den vollen Funktionsumfang des USB Type-C® Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich Datenübertragung, aber eventuell keine Stromversorgung über USB.

USB Type-C ^TM ≠ USB Type-C ^TM

Wichtig!

Dieses ICY BOX Produkt verwendet den USB Type-CTM Anschluss und nutzt die DisplayPort™ Alt Mode Technologie. Nicht alle Computer, Notebooks oder Tablets mit USB Type-CTM Schnittstelle unterstützen auch den DisplayPort™ Alt Mode.

Bitte überprüfen Sie die Spezifikationen Ihres Computersystems und dessen USB Type-CTM Schnittstelle oder nutzen Sie das ICY BOX Produkt an einem ThunderboltTM 3 Anschluss.

Um das volle Potential der IB-DK2280AC ausschöpfen zu können, vergewissern Sie sich, dass Ihre USB Type-C® Hostschnittstelle DP Alt Mode, USB Power Delivery, Thunderbolt™ 3 / 4 Type-C® oder USB4® unterstützt.

Achtung!

Sollte Ihr Computer lediglich das DP Alt Mode Protokoll unterstützen und kein DisplayLink® Treiber installiert sein:

so stehen nur die DP Alt Mode Anschlüsse (Display 1 und 2) zur Verfügung

Sollte Ihr Computer das DP Alt Mode Protokoll nicht unterstützen und lediglich über USB 3.2 Gen 2 und den installierten DisplayLink® Treiber verfügen:

so stehen nur die DisplayPort™/ HDMI® 3 (4K) und DisplayPort™/ HDMI® 4 (4K) Anschlüsse zur Verfügung.

Handbuch IB-DK2280AC

Sollte Ihr Computer sowohl das DP Alt Mode Protokoll als auch USB 3.2 Gen 2 mit installiertem DisplayLink® Treiber unterstützen:

so stehen die DP Alt Mode HDMI® / DisplayPort™ 1 (4K) und HDMI® / DisplayPort™ 2 (4K) Anschlüsse, sowie die DisplayPort™/ HDMI® 3 (4K) und DisplayPort™/ HDMI® 4 (4K) Anschlüsse zur Verfügung:

Inbetriebnahme

Installieren Sie den Treiber!

Achtung: Schließen Sie die DockingStation nicht an Ihren Computer an, bevor Sie den Treiber aus dem Downloadbereich von:

heruntergeladen haben! Schließen Sie erst nach dieser Installation die DockingStation an Ihren Computer an!

1. Wählen Sie Ihr Betriebssystem und laden Sie den richtigen Treiber von der obigen Webseite herunter.
2. Klicken Sie auf die ausführbare Datei der entsprechenden Version.
3. Folgen Sie den Anweisungen und schließen Sie die Installation ab.
4. Verbinden Sie die DockingStation mit Ihrem PC über eine unterstützte USB Type-C® oder USB Type-A Schnittstelle.
5. Starten Sie Ihren PC neu.
6. Fertig! Sie können die IB-DK2280AC nun verwenden.

Hinweis!

Chrome OS™: Der DisplayLink® Treiber ist bereits unter Chrome OS™ vorinstalliert.

Handbuch IB-DK2280AC

Inbetriebnahme

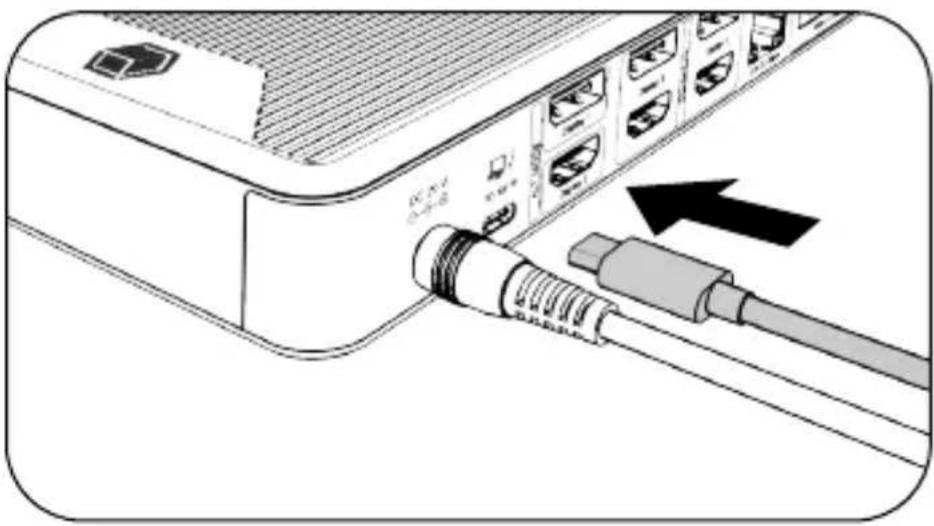

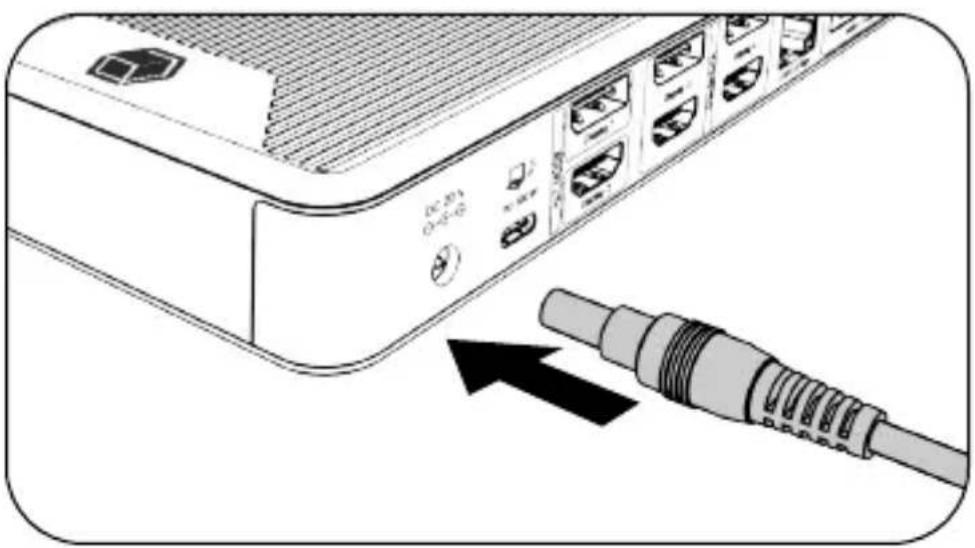

1. Verbinden Sie das Netzteil.

1. Verbinden Sie den USB Type-C® Stecker des mitgelieferten Datenkabels mit der Type-C® Hostschnittstelle der DockingStation.

1. Verbinden Sie nun das andere Ende des mitgelieferten Datenkabels über den USB Type-C® Stecker oder über den Type-A Adapter mit einem unterstützten Computer (mindestens USB 3.2 Gen 1).

Handbuch IB-DK2280AC

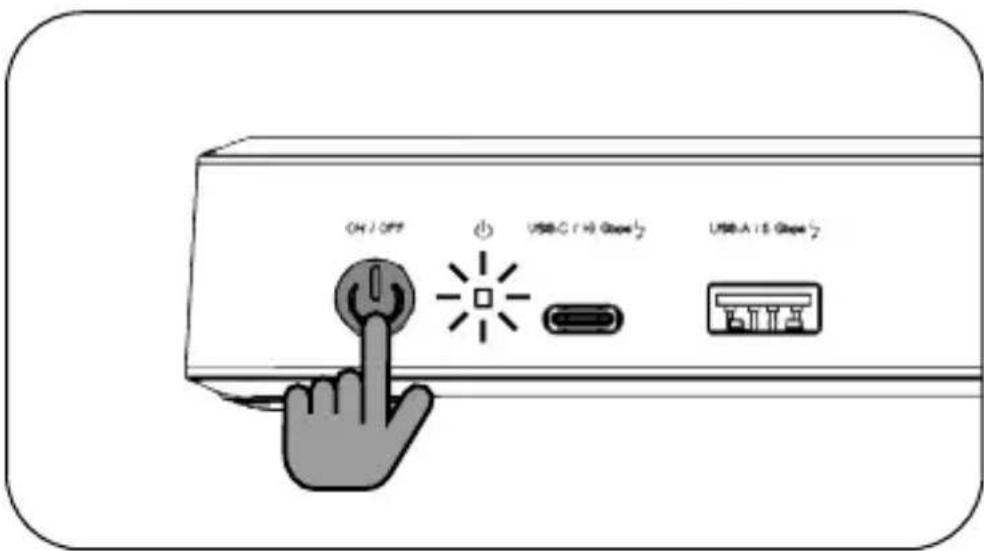

1. Schalten Sie das Gerät ein, und die Betriebs LED leuchtet grün.

Wenn Sie das Gerät an einem Computer ohne Power Delivery Unterstützung über einen USB Type-C® Anschluss oder über einen USB Type-A Anschluss (via Adapter) verwenden, beachten Sie bitte Folgendes:

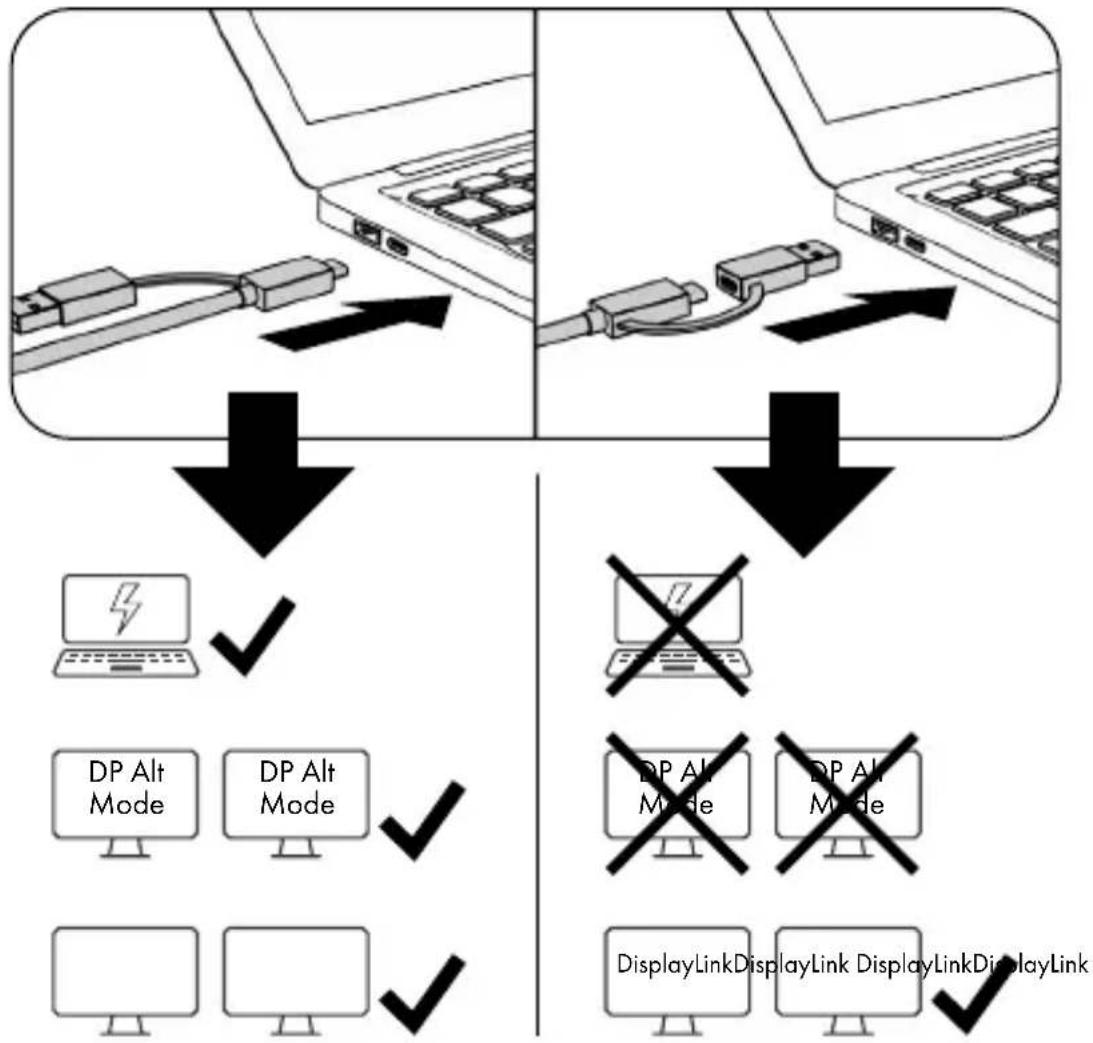

Informationen über den angeschlossenen USB Type-C® zu Type-A Adapter:

Für eine bessere Anschlusskompatibilität mit Hostcomputern, die nur über eine USB 3.2 Gen 1/2 Type-A Schnittstelle verfügen, haben wir einen zusätzlichen USB Type-C® auf Type-A Adapter hinzugefügt.

Sollten Sie diesen Adapter an Ihrem Computer verwenden, beachten Sie bitte die folgende technische Einschränkung, wenn Sie die DockingStation über einen Type-A-Anschluss verwenden:

Eine USB Type-A Schnittstelle unterstützt in keiner Weise den DP Alt Mode über die DP Alt Mode Schnittstellen 1 und 2 und die Power Delivery Funktion, welche Voraussetzung für die Power Delivery Ladeoption ist. Die DockingStation kann in dieser Konstellation dann nicht zum Aufladen des Computers verwendet werden.

Um den vollen Funktionsumfang dieser DockingStation nutzen zu können, stellen Sie sicher, dass der USB Type-C® Hostanschluss Ihres Computers USB Type-C® 3.2 Gen 2, DP Alt Mode und Power Delivery unterstützt.

Bitte nehmen Sie die Dokumentation Ihres Computers zur Hilfe oder kontaktieren Sie den Hersteller Ihres Computers, um die Kompatibilität mit diesen Technologien zu bestätigen. Überprüfen Sie sicherheitshalber, ob die Bios-Version des Host-PCs auf dem neuesten Stand ist und stellen Sie sicher, dass die Kompatibilität mit USB Type-C® Power Delivery, DP Alt Mode und USB 3.2 Gen 2 gegeben ist.

Handbuch IB-DK2280AC

1. Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an.

Verwendung von Speicherkarten SD Karte

Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten.

Monitore

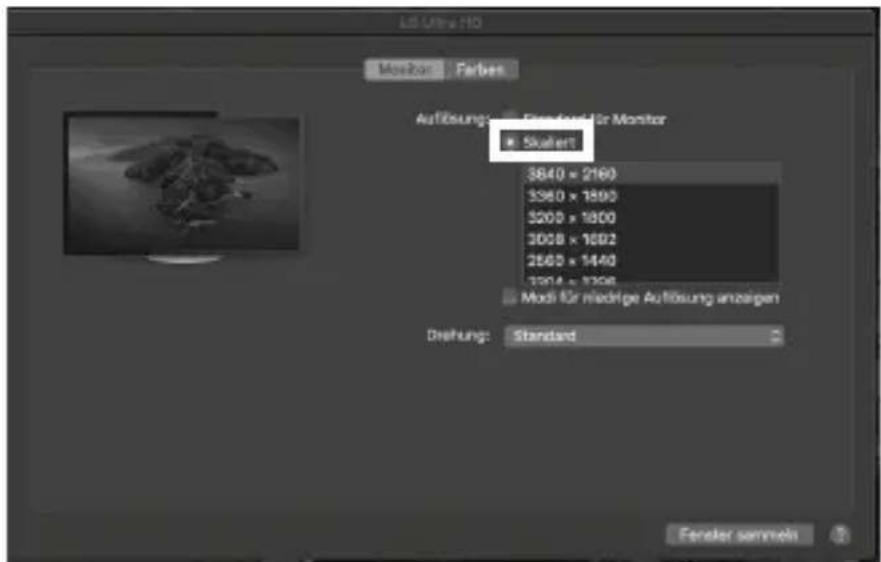

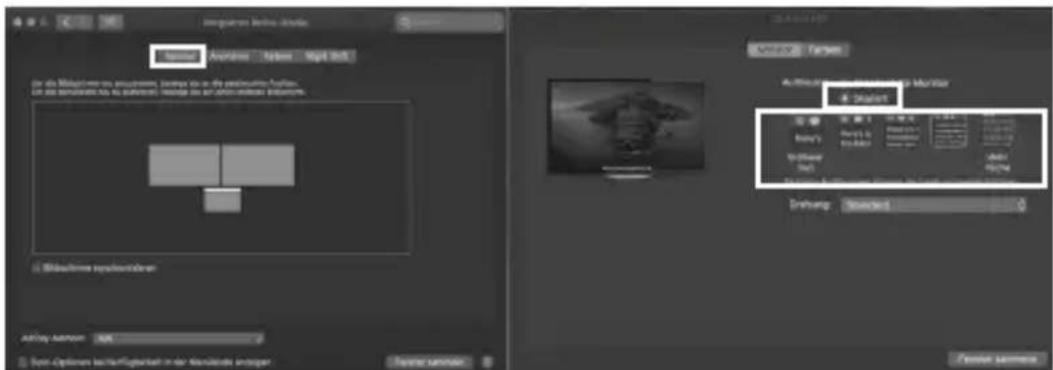

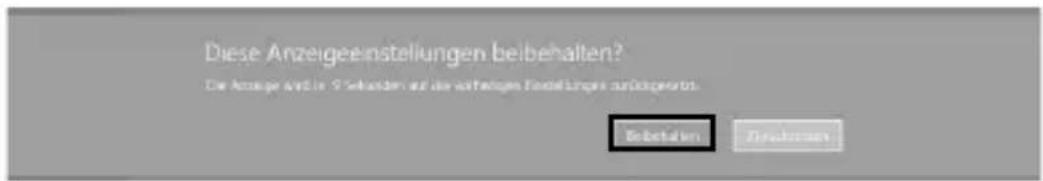

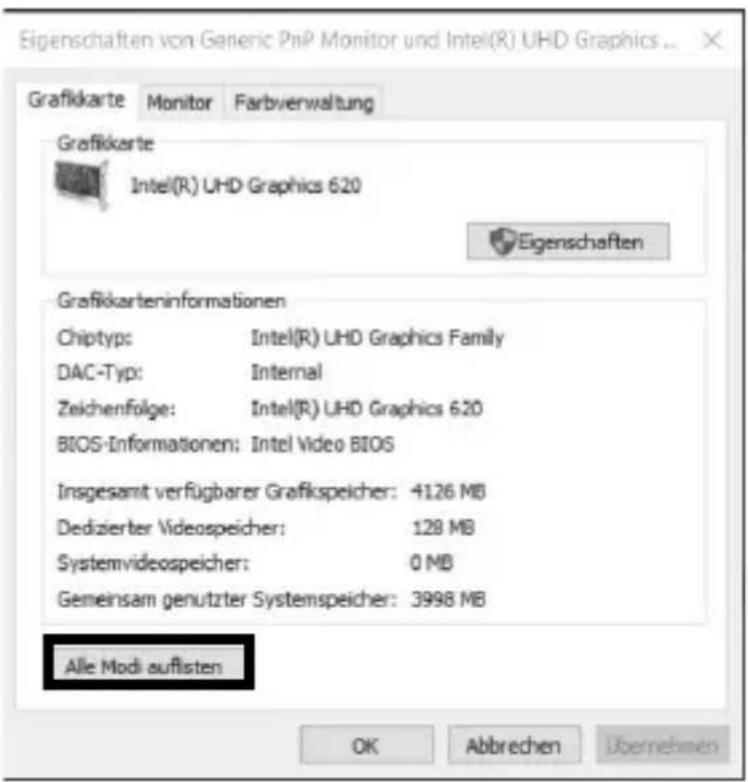

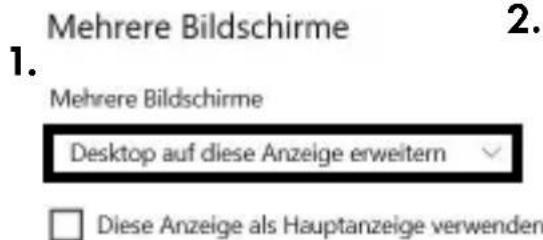

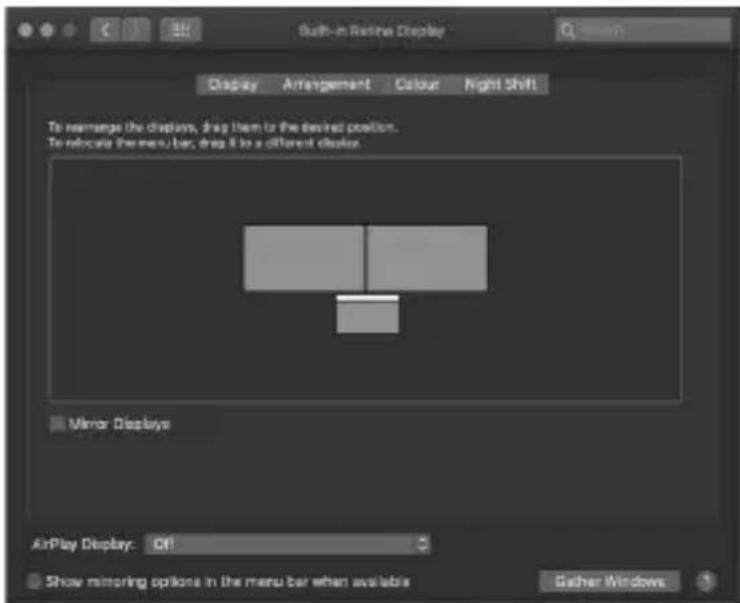

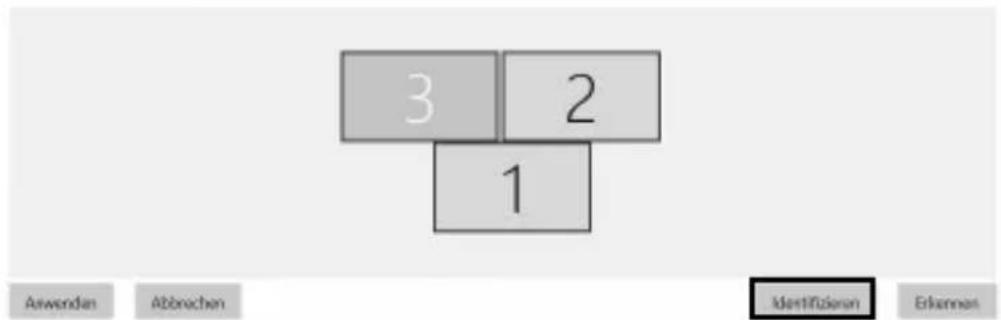

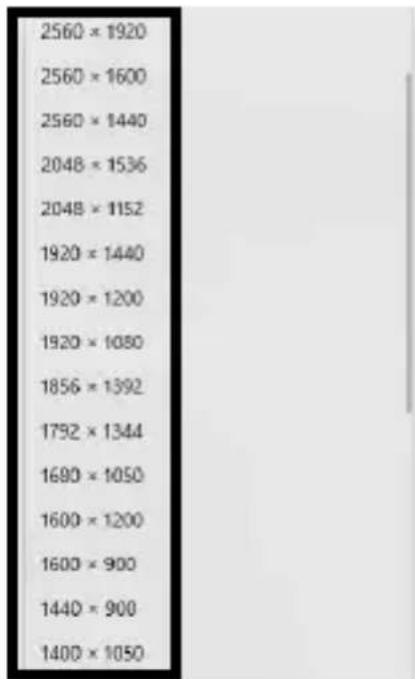

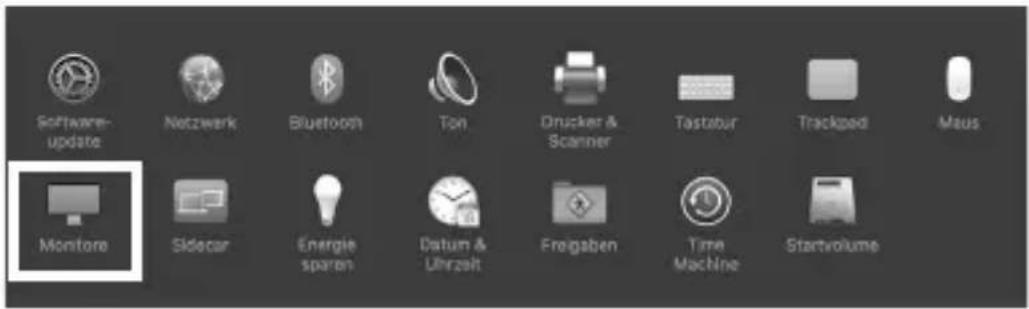

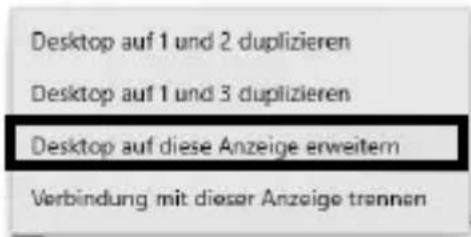

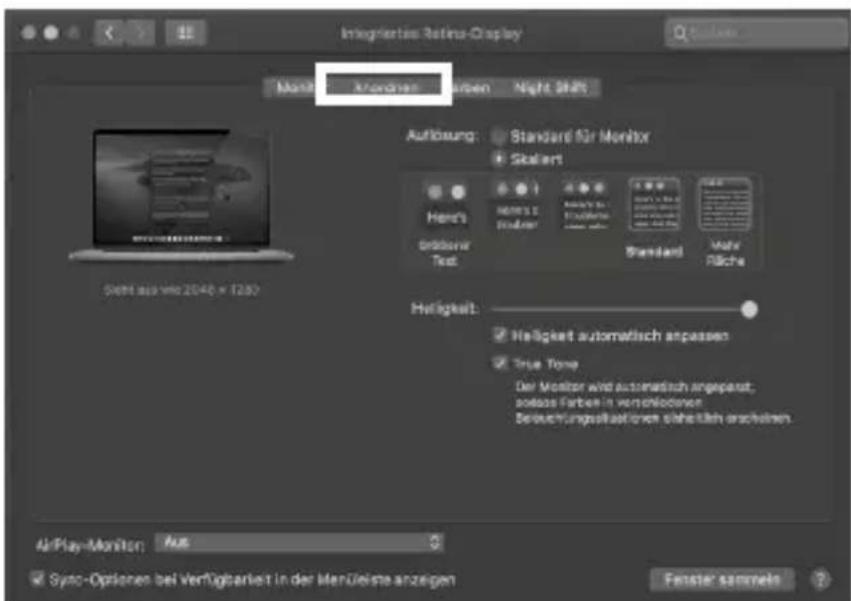

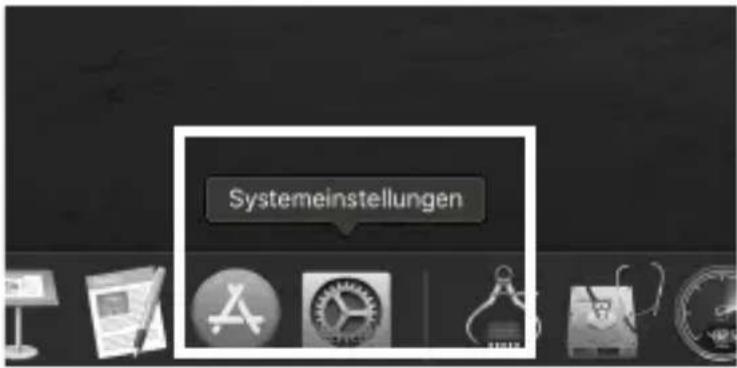

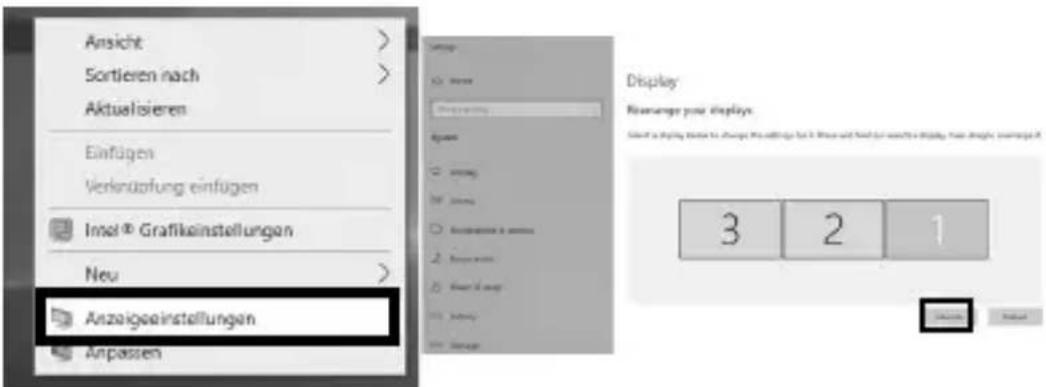

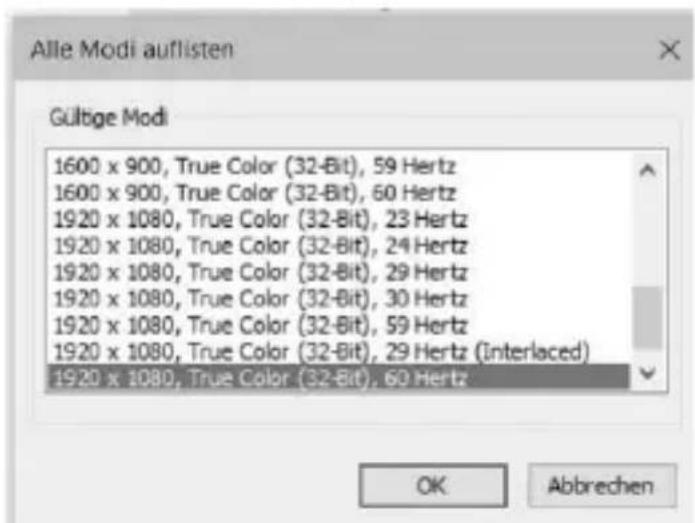

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und den Beschreibungen Ihres Betriebssystems.

Unterstützte Videoauflösungen

Videomatrix (Host PC = USB Type-C® DP Alt Mode + DisplayLink®, DP 1.4 HBR3, DSC**), maximale Auflösungen
	Anschlüsse (plug-in) Ausgabe
Anzahl der Monitore	DP 1 (DP Alt Mode)	HDMI® 2 (DP Alt Mode)	HDMI® oder DP 3 (DisplayLink®)	HDMI® oder DP 4 (DisplayLink®)	Display 1 Display 2 Display 3 Display 4
Vierfache Videoausgabe	√√√√				3840x2160@60 Hz 3840x2160@60 Hz 3840x2160@60 Hz 3840x2160@60 Hz			60 Hz
Dreifache Videoausgabe (Beispiel*** )	√√√				3840x2160@60 Hz 3840x2160@60 Hz 3840x2160@60 Hz
Zweifache Videoausgabe (Beispiel*** )	√	√			3840x2160@60 Hz 3840x2160@60 Hz
		√		√		7680x4320@30 Hz 3840x2160@60 Hz
		√	2x DP			7680x4320@30 Hz 5120x2880@60 Hz (DP only)
Einfache Videoausgabe	√				7680x4320@30 Hz
		√				7680x4320@30 Hz
			√				3840x2160@60 Hz
				√				3840x2160@60 Hz
			2x DP				5120x2880@60 Hz (DP only)
Videomatrix Übersicht (Host PC = USB 3.2 Gen 1 + DisplayLink® Treiber, nur Display 3 und Display 4), maximale Auflösungen
	Anschlüsse (plug-in) Ausgabe
Anzahl der Monitore	DP 1 (DP Alt Mode)	HDMI® 2 (DP Alt Mode)	HDMI® oder DP 3 (DisplayLink®)	HDMI® oder DP 4 (DisplayLink®)	Display 1 Display 2 Display 3 Display
Zweifache Videoausgabe			√	√			3840x2160@60 Hz 3840x2160@60 Hz
Einfache Videoausgabe			2x DP				5120x2880@60 Hz (DP only)
			√				3840x2160@60 Hz
				√				3840x2160@60 Hz

* macOS®-basierte Computer unterstützen nur SST (Single Stream Protocol), so dass die Videoausgabe auf den Displays identisch ist.
** DSC-Unterstützung (Display Stream Compression) erforderlich
*** andere Kombinationen sind möglich

Handbuch IB-DK2280AC

Windows® Konfiguration der Anzeigeeinheiten

Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren.

Erweiterte Monitorverwendung in Verbindung mit der MST Technologie (MultiStreamTransport Protokoll)

Monitore anordnen

Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus, den Erweiterungsmodus oder die Einstellung der Primäranzeige konfiguriert werden.

z.B.: Erweiterung Ihrer Monitore

• Positionieren Sie die Maus an einer beliebigen Stelle auf dem Windows®-Desktop
• Klicken Sie mit der rechten Maustaste und wählen Sie Anzeigeeinstellungen, um das Konfigurationsfenster aufzurufen
• Verwenden Sie den Abschnitt Anzeige

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Wählen Sie den entsprechenden Monitor für die folgenden Einstellungen aus, indem Sie auf das Symbol des identifizierten Monitors klicken.

Handbuch IB-DK2280AC

- Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchten.

Bildschirmausrichtung

Querformat

3.

- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.

- Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitor-symbole per Drag & Drop, um Ihre Monitore anzuordnen. (Einige Anwendungen unterstützen jedoch möglicherweise nicht die Anzeige auf dem erweiterten Desktop).

Anzeige

Bildschirme neu anordnen

Wählen Sie unten eine Anzeige aus, um ihre Einstellungen zu ändern. Halten Sie die Anzeige gedrückt (oder wählen Sie sie aus), und gehen Sie sie, um de neu anzuordnen.

Handbuch IB-DK2280AC

Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen

Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors:

1. Standard Anzeigeeinstellungen

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus.
• Klicken Sie auf Bildschirmauflösung

Skalierung und Anordnung

Größe von Text, Apps und anderen Elementen ändern

125%

Emissionerte Skallungszahlungen

Bildschirmauflösung

1920 × 1080 (empfohlen)

√

- Wählen Sie die gewünschte Auflösung aus dem Dropdown-Menü.

2.

- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.

Handbuch IB-DK2280AC

2. Erweiterte Anzeigeeinstellungen

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Klicken Sie auf Erweiterte Anzeigeeinstellungen

Mehrere Bildschirme

Mehrere Bildschirme

Desktop auf diese Anzeige erweitern

Diese Anzeige als Hauptanzeige verwenden

Mit drafträuser Anzeine verbänderen

1.

Graffrechnstellungen

Eine neue Seite öffnet sich

• Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken.
• Klicken Sie auf Adapter eigenschaften für Bildschirm X anzeigen

Erweiterte Anzeigeeinstellungen

Anzeige auswählen

Wählen Sie eine Anzeige aus, deren Einstellungen Sie anzeigen oder ändern möchten.

2.

Anzeige 2: LG Ultra HD

Anzeigeinformationen

LG Ultra HD

Bildschirm 2: mit Intel(R) UHD Graphics 620 verbunden

Desktopauflösung

1920×1080

Aktive Signalauflösung

1920×1080

Aktualisierungsrate (Hz)

60 Hz

Bittiele

8-Bit

Farbformat

RGB

Farbraum

SDR (Standard Dynamic Range)

3.

Handbuch IB-DK2280AC

Es öffnet sich ein neues Fenster

- Klicken Sie auf Alle Modi auflisten

4.

Es öffnet sich ein neues Fenster

- Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung.

Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.

Handbuch IB-DK2280AC

macOS® Konfiguration der Anzeigeeinheiten

- Klicken Sie auf Systemeinstellungen

- Klicken Sie auf Monitore

Es öffnet sich ein neues Fenster

- Klicken Sie auf Anordnen

Handbuch IB-DK2280AC

- Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen.

Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten einstellen.

Wählen Sie die Option Skaliert und dann die entsprechende Größe im Feld darunter.

Handbuch IB-DK2280AC

Erweiterte Anzeigeeinstellungen

Detailliertere Einstellungen können Sie wie folgt vornehmen: Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus.

Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
