Produkttyp	USB4®-Notebook-Dockingstation
Marke	Icy Box
Modell	IB-DK2880-C41
Host-Schnittstelle	USB4® Type-C® mit Power Delivery 3.0 bis zu 100 W
Netzteil	DC 20 V/8,5 A, 170 W
Videoausgang	2x HDMI® 2.1 (bis zu 8K@30 Hz mit DSC)
USB-Anschlüsse	1x USB 3.2 Gen 2 Type-C (10 Gbit/s, 20 W PD), 1x USB 3.2 Gen 2 Type-A (10 Gbit/s), 2x USB 3.2 Gen 1 Type-A (5 Gbit/s, Ladung 5 V/0,9 A)
Ethernet	RJ45 2,5 Gigabit
Kartenleser	SD 4.0 und microSD 4.0
Audio	3,5-mm-Headset-Kombianschluss
Sicherheit	Kensington Nano Security Slot™
Kompatibilität	Thunderbolt™ 4, Thunderbolt™ 3, USB4®, DP-Alt-Modus-USB-Type-C®-Hostcomputer
Unterstützte Auflösungen	Bis zu 8K@30 Hz (dual) oder 8K@60 Hz (einzeln) mit DSC; variiert je nach Host
Plug & Play	Ja, keine Treiberinstallation erforderlich
Reinigung	Verwenden Sie ein trockenes, antistatisches Tuch; vor der Reinigung trennen
Entsorgung	Nicht mit dem Hausmüll entsorgen; beachten Sie die WEEE-Richtlinie
Sicherheitshinweise	Befolgen Sie die Warnstufen: GEFAHR, WARNUNG, VORSICHT, WICHTIG gemäß Handbuch

Häufig gestellte Fragen - IB-DK2880-C41 Icy Box

Was ist die IB-DK2880-C41 Dockingstation?

Die IB-DK2880-C41 ist eine USB4®-Notebook-Dockingstation von Icy Box, die die Konnektivität Ihres Laptops mit mehreren USB-Anschlüssen, HDMI-Videoausgang, Ethernet und Kartenlesern erweitert.

Unterstützt die Dockingstation das Aufladen meines Laptops?

Ja, der USB-C®-Hostanschluss unterstützt Power Delivery 3.0 bis zu 100 W, sodass Sie Ihren Laptop aufladen können, sofern der Hostcomputer die Stromversorgung über USB-C® unterstützt.

Welche Videoauflösungen werden unterstützt?

Es unterstützt bis zu 8K@30 Hz (Dual-Display) oder 8K@60 Hz (Einzel-Display) mit DSC, abhängig von den Grafikfähigkeiten Ihres Hostcomputers. Vollständige Details finden Sie in der Videomatrix im Handbuch.

Kann ich die Dockingstation mit einem Mac verwenden?

Ja, es funktioniert mit Mac-Systemen, aber macOS® unterstützt nur SST (Single Stream Protocol), daher nur gespiegelte Displays. Für USB4®-Macs mit >M1-Chip sind bis zu 6010x3384@60 Hz möglich.

Ist eine Treiberinstallation erforderlich?

Nein, die Dockingstation ist Plug & Play und erfordert keine Treiberinstallation. Sie funktioniert automatisch mit unterstützten Betriebssystemen.

Wie verwende ich die SD-Kartensteckplätze?

Führen Sie die SD-Karte mit der abgeschrägten Ecke zuerst und den goldenen Kontakten nach unten ein. Für microSD verwenden Sie den dafür vorgesehenen Steckplatz mit derselben Ausrichtung.

Was soll ich tun, wenn mein Computer nicht über die Dockingstation lädt?

Stellen Sie sicher, dass der USB-C®-Anschluss Ihres Computers Power Delivery unterstützt. Wenn nicht, kann die Dockingstation weiterhin für Daten und Video verwendet werden, aber das Aufladen funktioniert nicht. Überprüfen Sie die Dokumentation Ihres Host-PCs.

Wie sollte ich die Dockingstation reinigen?

Trennen Sie das Gerät vor der Reinigung. Verwenden Sie ein trockenes, antistatisches Tuch. Vermeiden Sie aggressive oder lösungsmittelhaltige Reinigungsmittel, um Schäden zu vermeiden.

Welche Sicherheitswarnungen sollte ich beachten?

Beachten Sie alle Warnstufen im Handbuch: GEFAHR für Stromschlag, VORSICHT für scharfe Kanten beim Zusammenbau und WICHTIG für Hitze, Datenverlust und Umweltgefahren.

Kann ich die Dockingstation mit einem Thunderbolt-3-Anschluss verwenden?

Ja, die Dockingstation ist kompatibel mit Thunderbolt™ 3- und Thunderbolt™ 4-Anschlüssen sowie USB4® und USB-C® mit DP-Alt-Modus. Stellen Sie sicher, dass Ihr Host die erforderlichen Funktionen für die volle Funktionalität unterstützt.

BEDIENUNGSANLEITUNG IB-DK2880-C41 Icy Box

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen

Handbuch IB-DK2880-C41

• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNING

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

Umweltverschmutzung, Wiederverwertung nicht möglich

ACHTUNG

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.icybox.de.

Manual IB-DK2880-C41

Package content

1x IB-DK2880-C41, 1x external power supply, 1x power cable (EU), 1x USB Type-C ^® to Type-C ^® cable, 1x manual

View

1x IB-DK2880-C41, 1x externes Netzteil, 1x Netzkabel (EU),

1x USB Type-C® zu Type-C® Kabel, 1x Handbuch

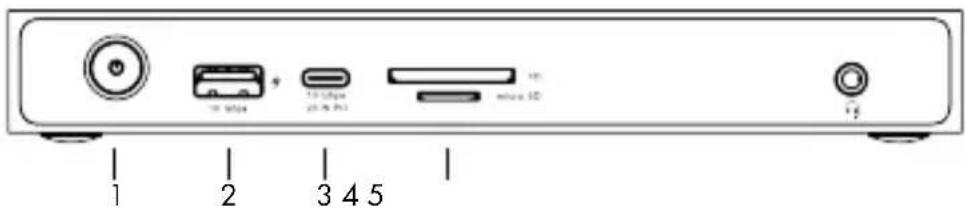

Ansicht

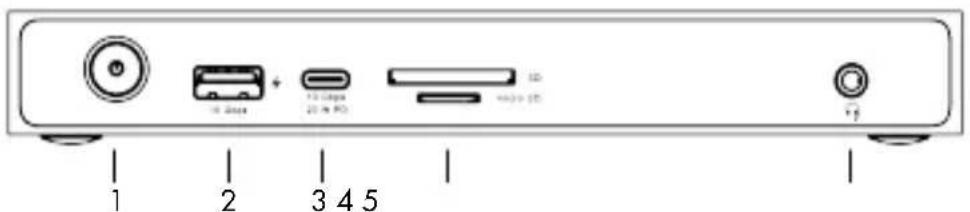

1. Ein-/Austaste und LED für Betrieb (weiß)
2. USB 3.2 Gen 2 Type-A Datenschnittstelle mit bis zu 10 Gbit/s
3. USB 3.2 Gen 2 Type-C ^® Datenschnittstelle mit bis zu 10 Gbit/s und 20 W Power Delivery
4. SD 4.0 Kartenleser für SD Speicherkarten microSD 4.0 Kartenleser für microSD Speicherkarten
5. 3,5 mm Headset Kombibuchse

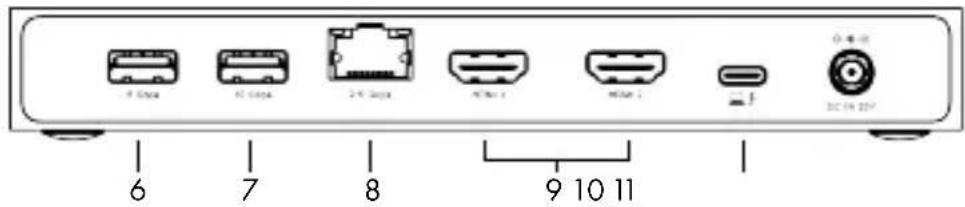

1. USB 3.2 Gen 1 Type-A Datenschnittstelle mit bis zu 5 Gbit/s, Ladeunterstützung 5 V/0,9 A
2. USB 3.2 Gen 2 Type-A Datenschnittstelle mit bis zu 10 Gbit/s, Ladeunterstützung 5 V/0,9 A
3. RJ45 2.5 Gigabit Ethernet Schnittstelle
4. 2x HDMI ® 2.1 Schnittstelle mit bis zu 8K@30 Hz
5. USB4 ^® Type-C ^® Hostschnittstelle, Power Delivery 3.0 mit PD Unterstützung bis zu 100 W
6. Netzteilanschluss, DC 20 V/8,5 A, 170 W

• Verfügbarer Thunderbolt ^TM 4, Thunderbolt ^TM 3, USB4 ^® oder DP Alt Mode USB Type-C ^® Hostcomputer
• Hostcomputer mit Unterstützung für Power Delivery und DP Alt Mode
• Thunderbolt ^TM 4, USB4® ist erforderlich, um 8K Auflösungen zu erreichen
• Unterstützt auch andere USB 3.2 Hostcomputer und Monitore/Displays mit geringerer Auflösung
• Breite Kompatibilität mit verschiedenen Betriebssystemen und Geräten
• Plug & Play, keine Treiberinstallation erforderlich

USB Type-C®

Nicht alle USB Type-C® Hostanschlüsse unterstützen die volle Funktionalität des USB Type-C® Standards. Einige Anschlüsse bieten möglicherweise nur Datenübertragung ohne Unterstützung von Power Delivery oder DP Alt Mode über USB.

USB Type-C ^TM ≠ USB Type-C ^TM

Wichtig!

Dieses ICY BOX Produkt verwendet den USB Type-C™ Anschluss und nutzt die DisplayPort™ Alt Mode Technologie.

Nicht alle Computer, Notebooks oder Tablets mit USB Type-C™ Schnittstelle unterstützen auch den DisplayPort™ Alt Mode.

Bitte überprüfen Sie die Spezifikationen Ihres Computersystems und dessen USB Type-CTM. Schnittstelle oder nutzen Sie das ICY BOX Produkt an einem ThunderboltTM 3 Anschluss.

Handbuch IB-DK2880-C41

Inbetriebnahme

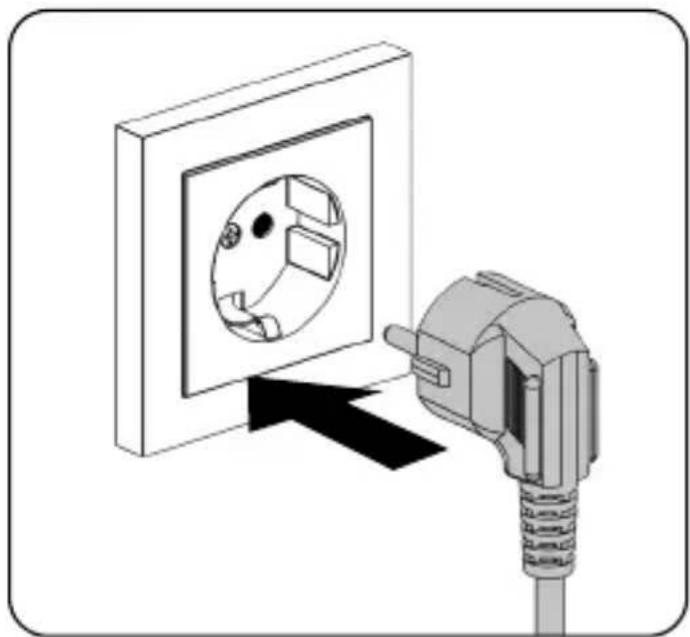

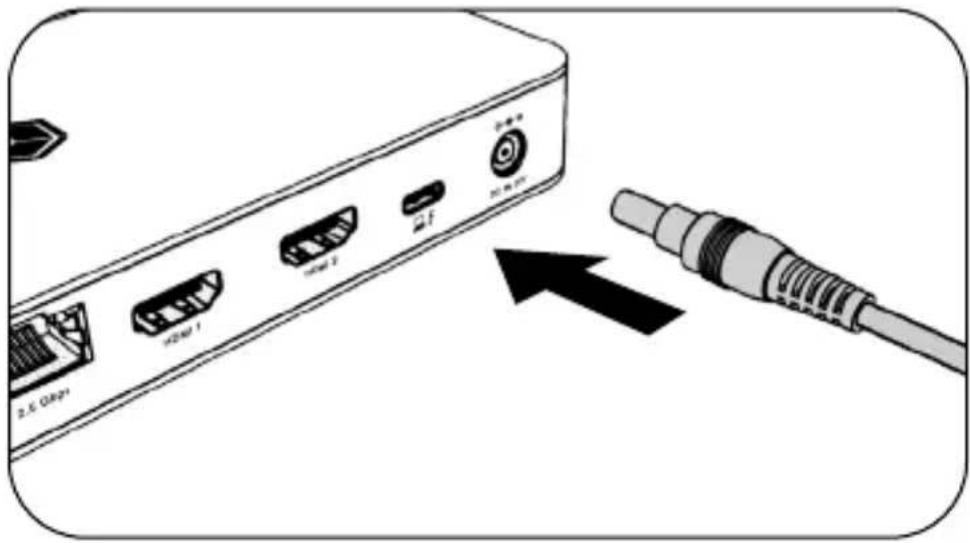

1. Verbinden Sie das Netzteil.

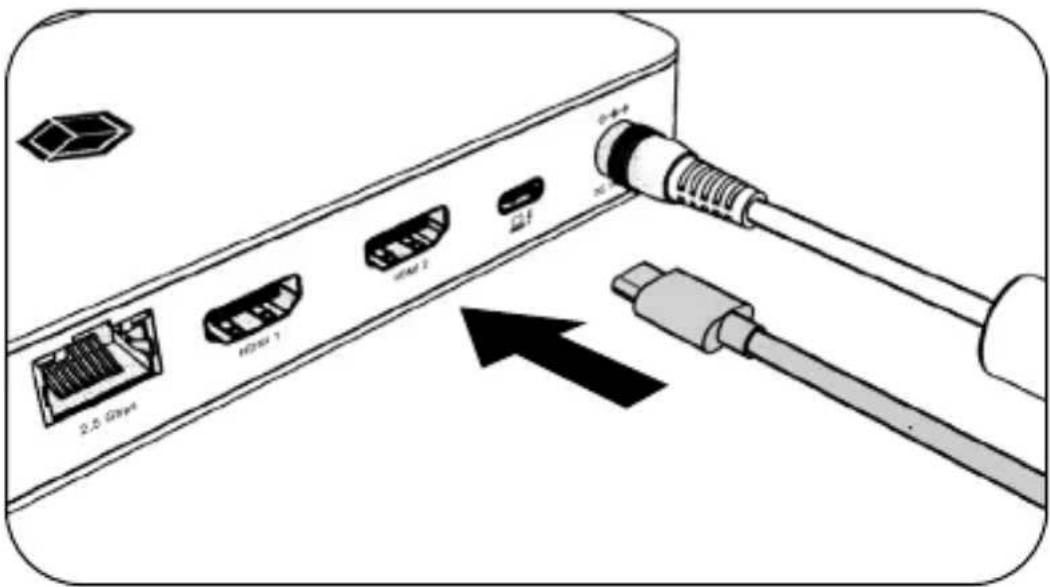

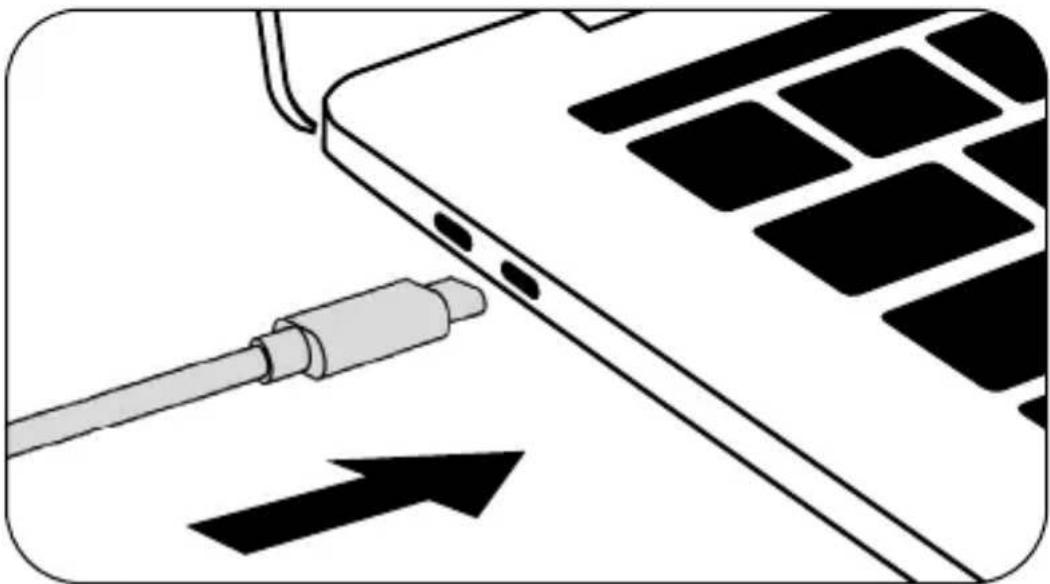

1. Verbinden Sie den USB Type-C ^③ Stecker des mitgelieferten Datenkabels mit der Type-C ^⑤ Hostschnittstelle der DockingStation.

1. Verbinden Sie nun das andere Ende des mitgelieferten Datenkabels über den USB Type-C ^® Stecker mit einem unterstützten Computer (mindestens USB 3.2 Gen 1).

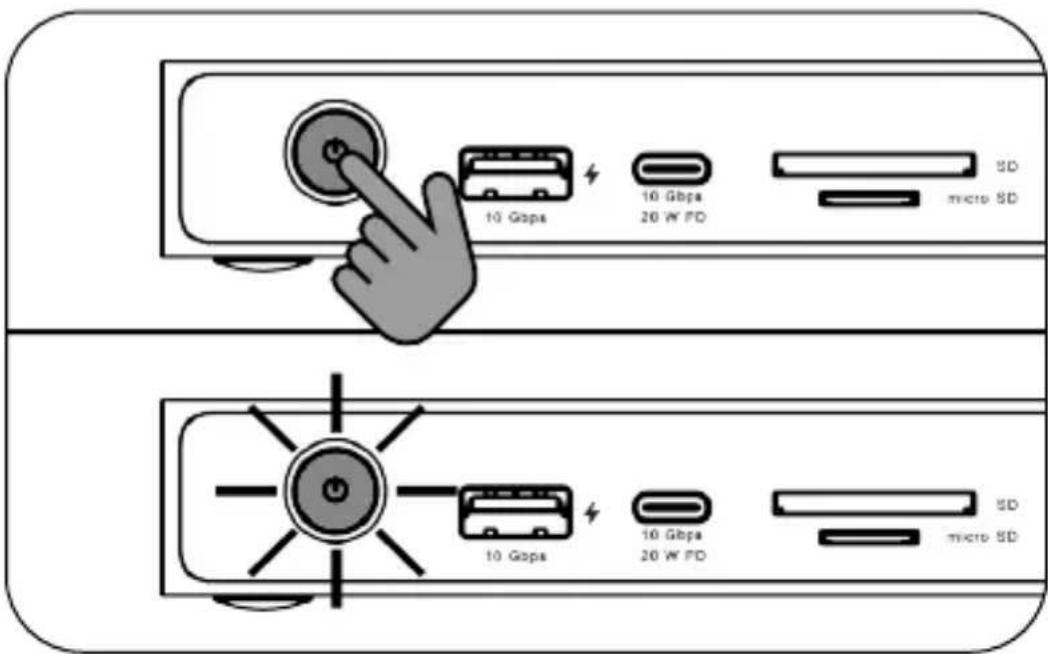

1. Schalten Sie das Gerät ein, dann leuchtet die Betriebs LED weiß.

Hinweis!

Wenn Sie das Gerät an einem Computer ohne Power Delivery Unterstützung über einen USB Type-C® Anschluss verwenden, beachten Sie bitte Folgendes:

In diesem Fall unterstützt die Type-C®-Hostschnittstelle in keiner Weise Power Delivery, was eine Voraussetzung für die PD Ladeoption ist.

Die DockingStation kann in dieser Konstellation dann nicht zum Aufladen des Computers verwendet werden.

Um den vollen Funktionsumfang dieser DockingStation nutzen zu können, stellen Sie sicher, dass der USB Type-C® Hostanschluss Ihres Computers USB4® Type-C®, DP Alt Mode und Power Delivery unterstützt.

Bitte nehmen Sie die Dokumentation Ihres Computers zur Hilfe oder kontaktieren Sie den Hersteller Ihres Computers, um die Kompatibilität mit diesen Technologien zu bestätigen.

Überprüfen Sie sicherheitshalber, ob die Bios-Version des Host-PCs auf dem neuesten Stand ist, und stellen Sie sicher, dass die Kompatibilität mit USB4 ^® , DP Alt Mode und Power Delivery gegeben ist.

Handbuch IB-DK2880-C41

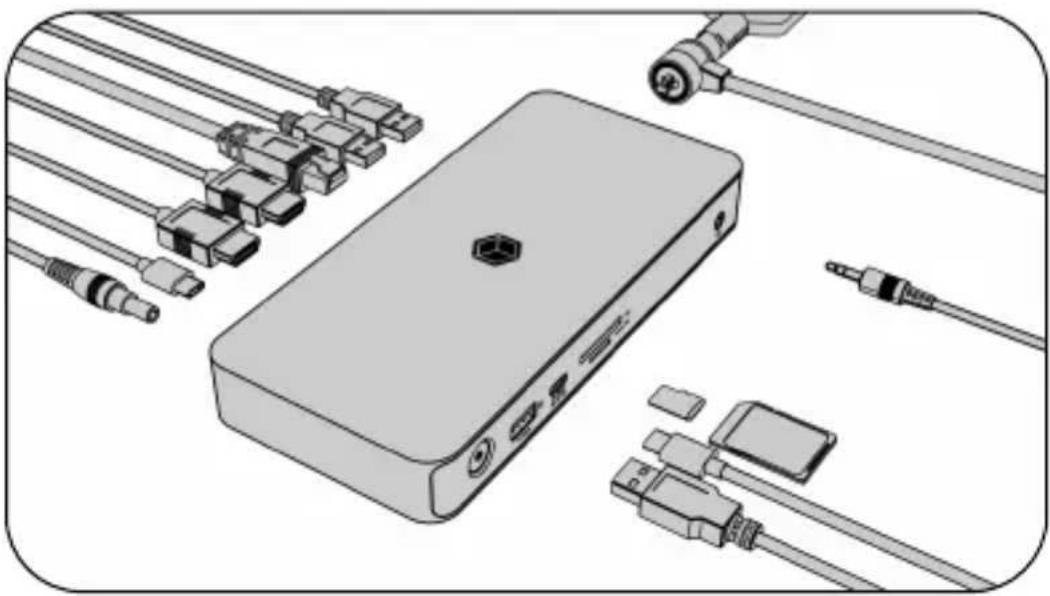

1. Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an.

Verwendung von Speicherkarten

SD Karte

Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten.

microSD Karte

Schieben Sie die microSD Karte mit der abgeschrägten Ecke voraus in den microSD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten.

Handbuch IB-DK2880-C41

Unterstützte Videoauflösungen

	Anschlüsse (plug-in)		Ausgabe
Anzahl der Monitore	HDMI *1	HDMI *2	Display 1 Display 2
Videomatrix Übersicht (Host PC = Windows Alternate Mode Systeme (HBR2), maximale Auflösungen
Zweifache Videoausgabe	√	√	1920 x 1080@60 Hz 1920 x 1080@60 Hz
Einfache Videoausgabe	√		3840 x 2160@30 Hz
		√		3840 x 2160@30 Hz
Videomatrix Übersicht (Host PC = Windows Alternate Mode Systeme (HBR3), maximale Auflösungen
Zweifache Videoausgabe	√	√	2560 x 1440@60 Hz 2560 x 1440@60 Hz
Einfache Videoausgabe	√		3840 x 2160@60 Hz
		√		3840 x 2160@60 Hz
Videomatrix Übersicht (Host PC = Windows Alternate Mode Systeme (HBR3 mit DSC**), maximale Auflösungen
Zweifache Videoausgabe	√	√	3840 x 2160@60Hz 3840 x 2160@60Hz
Einfache Videoausgabe	√		7680 x 4320@30Hz
		√		7680 x 4320@30Hz
Videomatrix Übersicht (Host PC = Windows Thunderbolt 3 Systeme (HBR3), maximale Auflösungen
Zweifache Videoausgabe	√	√	2560 x 1440@60 Hz 2560 x 1440@60 Hz
Einfache Videoausgabe	√		3840 x 2160@60 Hz
		√		3.840 x 2160@60 Hz
Videomatrix Übersicht (Host PC = Windows Thunderbolt 3 Systeme (HBR3 mit DSC**), maximale Auflösungen
Zweifache Videoausgabe	√	√	3840 x 2160@60Hz 3840 x 2160@60Hz
Einfache Videoausgabe	√		7680 x 4320@30Hz
		✓		7680 x 4320@30Hz
Videomatrix Übersicht (Host PC = Windows USB4* Systeme (HBR3), maximale Auflösungen
Zweifache Videoausgabe	√	√	3840 x 2160@60Hz 3840 x 2160@60Hz
Einfache Videoausgabe	√		3840 x 2160@60Hz
		√		3840 x 2160@30 Hz
Videomatrix Übersicht (Host PC = Windows USB4* Systeme (HBR3 mit DSC**), maximale Auflösungen
Zweifache Videoausgabe	√	√	7680 x 4320@30Hz 7680 x 4320@30Hz
Einfache Videoausgabe	√		7680 x 4320@60Hz
		√		7680 x 4320@60Hz
Videomatrix Übersicht (Host PC = Mac* Non-USB4 Systeme (HBR2), maximale Auflösungen
Zweifache Videoausgabe	√	√	3840 x 2160@30 Hz 3840 x 2160@30 Hz
Einfache Videoausgabe	√		3840 x 2160@30 Hz
		√		3840 x 2160@30 Hz
Videomatrix Übersicht (Host PC = Mac* Non-USB4* Systeme (HBR3), maximale Auflösungen
Zweifache Videoausgabe	√	√	3840 x 2160@60Hz 3840 x 2160@60Hz
Einfache Videoausgabe	√		3840 x 2160@60Hz
		√
Videomatrix Übersicht (Host PC = Mac* USB4* Systeme (>M1 Chip), maximale Auflösungen
Zweifache Videoausgabe	√	√	6010 x 3384@60 Hz only mirrored (SST)
Einfache Videoausgabe	√		6010 x 3384@60 Hz
		√		6010 x 3384@60 Hz

* macOS-basierte Computer unterstützen nur SST (Single Stream Protocol), so dass die Videoausgabe auf den Displays identisch ist.

** DSC-Unterstützung (Display Stream Compression) erforderlich

Handbuch IB-DK2880-C41

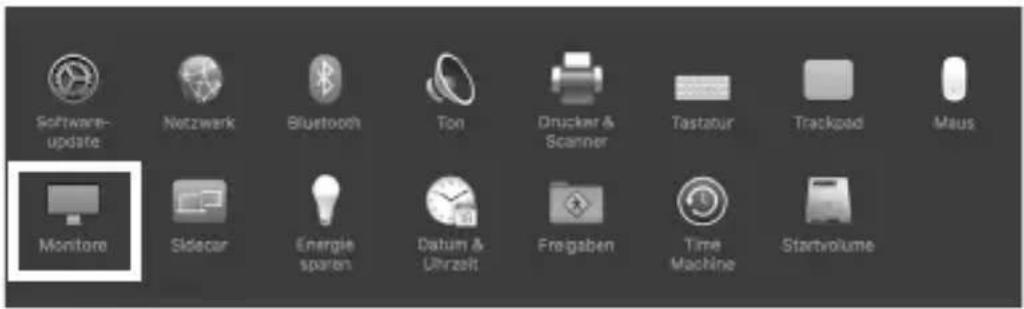

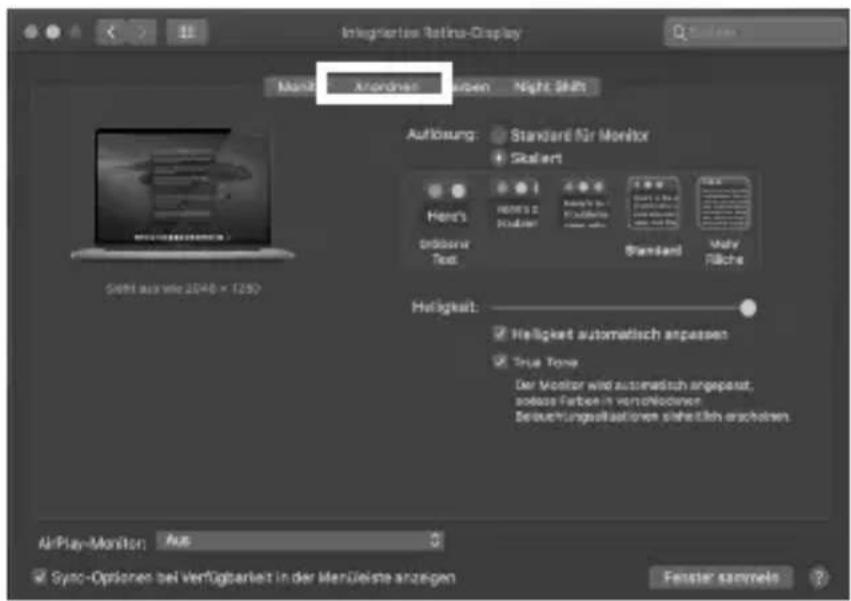

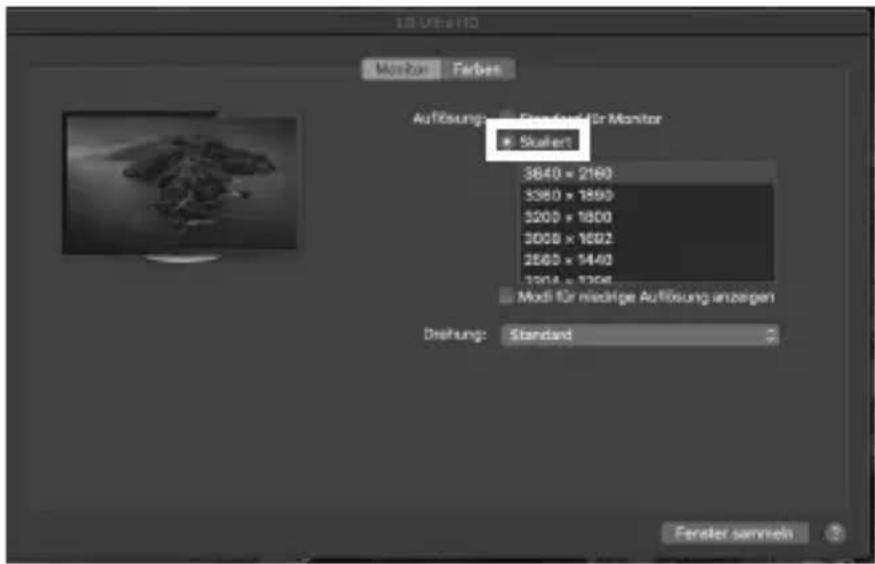

Monitoreinrichtung

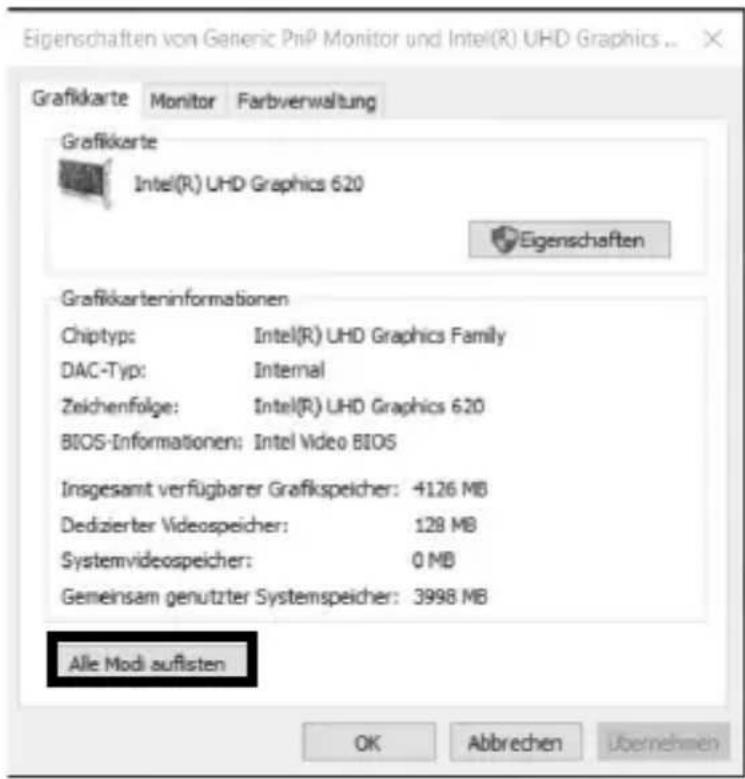

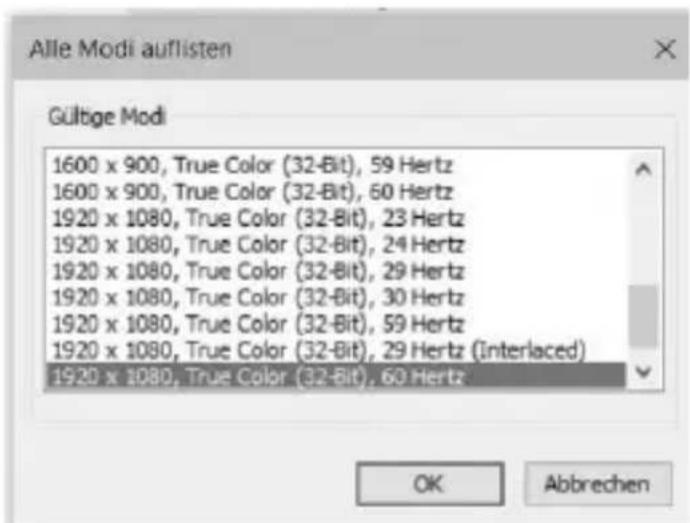

Zur optimalen Einstellung Ihrer Anzeigeeinheit gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor.

Genauere Informationen entnehmen Sie bitte dem Handbuch und den Beschreibungen Ihres Betriebssystems.

Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafikkarte und weiteren Hardwarespezifikationen des angeschlossenen Hostcomputers ab. Bestimmte Grafikkarten und Betriebssysteme verfügen nur über eingeschränkte MST- oder Videounterstützung, während auch einige Monitore nur geringere Auflösungen unterstützen.

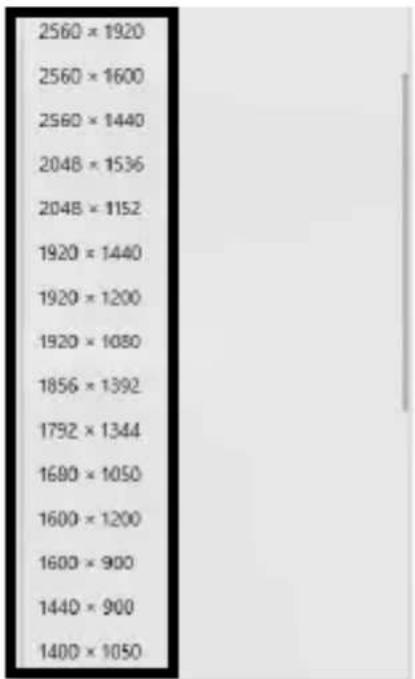

Unterstützte Videoauflösungen

Die IB-DK2880-C41 unterstützt 4K/8K (Ultra HD) Auflösungen, wenn die angeschlossenen Monitore und die Grafikeinheit diese Auflösung ebenfalls unterstützen.

Windows® Konfiguration der Anzeigeeinheiten

Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren.

Erweiterte Monitorverwendung in Verbindung mit der MST Technologie (MultiStreamTransport Protokoll)

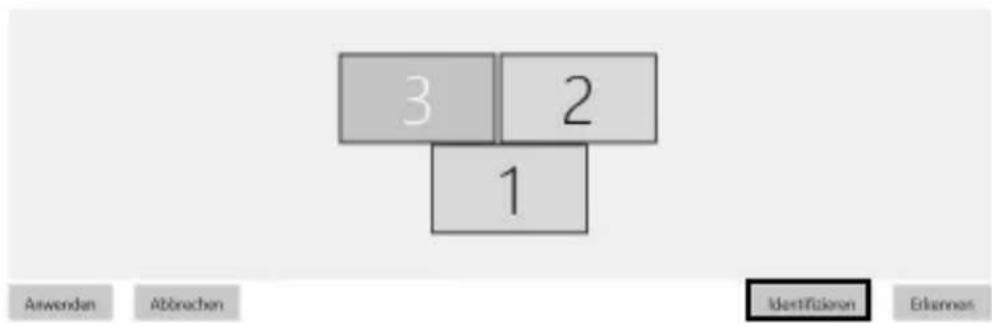

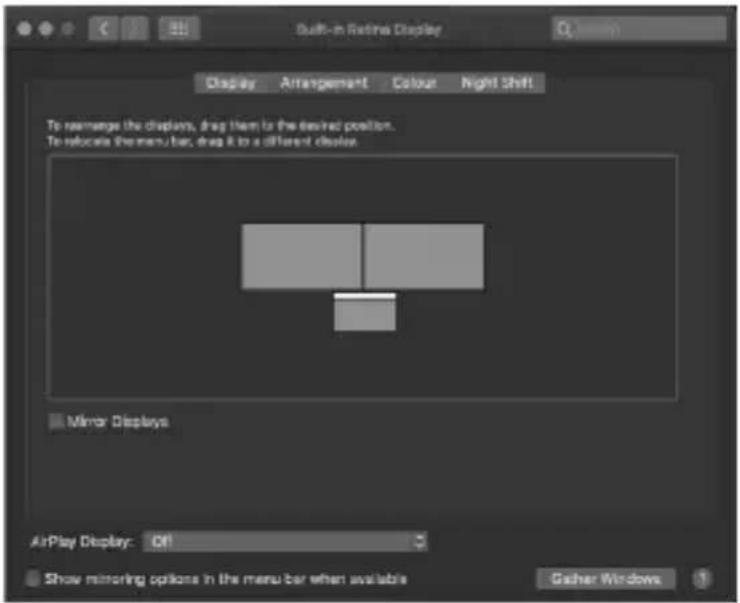

Monitore anordnen

Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus, den Erweiterungsmodus oder die Einstellung der Primäranzeige konfiguriert werden.

z.B.: Erweiterung Ihrer Monitore

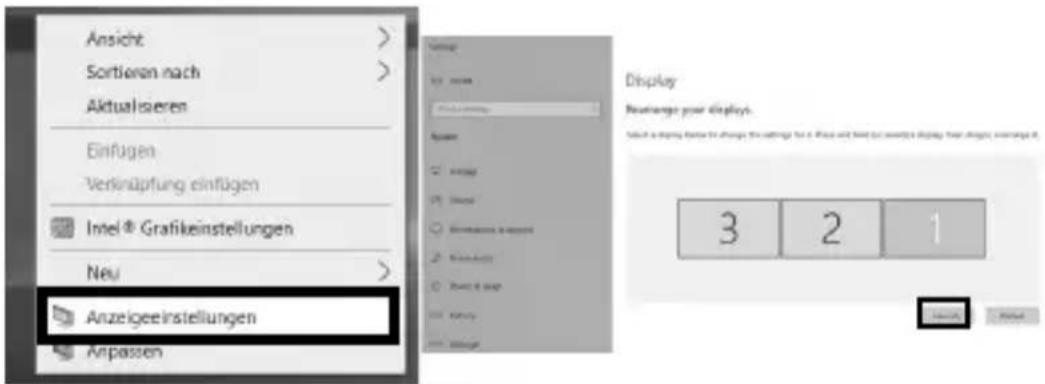

- Positionieren Sie die Maus an einer beliebigen Stelle auf dem Windows®-Desktop

- Klicken Sie mit der rechten Maustaste und wählen Sie Anzeigeeinstellungen, um das Konfigurationsfenster aufzurufen

• Verwenden Sie den Abschnitt Anzeige
• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Wählen Sie den entsprechenden Monitor für die folgenden Einstellungen aus, indem Sie auf das Symbol des identifizierten Monitors klicken.

Handbuch IB-DK2880-C41

- Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchten.

Bildschirmausrichtung

Querformat

Mehrere Bildschirme

1.

Mehrere Bildschirme

Desktop auf diese Anzeige erweitern

Diese Anzeige als Hauptanzeige verwenden

2.

Desktop auf 1 und 2 duplizieren

Desktop auf 1 und 3 duplizieren

Desktop auf diese Anzeige erweitern

Verbindung mit dieser Anzeige trennen

3.

Diese Anzeigeinstellungen beibehalten?

Die Annage an 19.10.18. 9 Sekunden auf die vorhangen Festeilungen zumögeuerte

(五)

- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.

- Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitor-symbole per Drag & Drop, um Ihre Monitore anzuordnen. (Einige Anwendungen unterstützen jedoch möglicherweise nicht die Anzeige auf dem erweiterten Desktop).

Anzeige

Bildschirme neu anordnen

Wählen Sie unten eine Anzeige aus, um ihre Einstellungen zu ändern. Halten Sie die Anzeige gedrückt (oder wählen Sie sie aus), und dehen Sie sie, um de neu anzuordnen.

Handbuch IB-DK2880-C41

Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen

Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors:

1. Standard Anzeigeeinstellungen

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus.
• Klicken Sie auf Bildschirmauflösung

Skalierung und Anordnung

Größe von Text, Apps und anderen Elementen ändem

125%

Erweiterte Skallesungseinstellungen

Bildschirmaflösung

1920 × 1080 (empfohlen)

1.

- Wählen Sie die gewünschte Auflösung aus dem Dropdown-Menü.

2.

- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.

Diese Anzeigeeinstellungen bei behalten?

Die Anzunge wird in 3.5000000 auf die infahrgen Erdeleistungen ausgeschäft.

3.

Handbuch IB-DK2880-C41

2. Erweiterte Anzeigeeinstellungen

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Klicken Sie auf Erweiterte Anzeigeeinstellungen

Mehrere Bildschirme

Mehrere Bildschirme

Desktop auf diese Anzeige erweitern

Diese Anzeige als Hauptanzeige verwenden

Mit dräftlüssen Anzeite verbänden

1.

Graffloohnstellungen

Eine neue Seite öffnet sich

• Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken.
• Klicken Sie auf Adapter eigenschaften für Bildschirm X anzeigen

Erweiterte Anzeigeeinstellungen

Anzeige auswählen

Wählen Sie eine Anzeige aus, deren Einstellungen Sie anzeigen oder ändern möchten.

2.

Anzeige 2: LG Ultra HD

Anzeigeinformationen

LG Ultra HD

Bildschirm 2: mit Intel(R) UHD Graphics 620 verbunden

Desktopauflösung

1920 × 1080

Aktive Signalaufösung

1920×1080

Aktualisierungsrate (Hz)

60 Hz

Bittiele

8-Bit

Farbformat

RGB

Farbraum

SDR (Standard Dynamic Range)

3.

Handbuch IB-DK2880-C41

Es öffnet sich ein neues Fenster

- Klicken Sie auf Alle Modi auflisten

4.

Es öffnet sich ein neues Fenster

- Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung.

Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.

Handbuch IB-DK2880-C41

macOS® Konfiguration der Anzeigeeinheiten

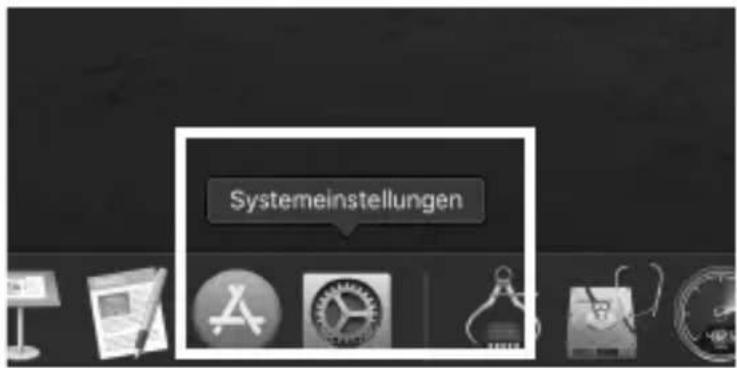

- Klicken Sie auf Systemeinstellungen

- Klicken Sie auf Monitore

Es öffnet sich ein neues Fenster

- Klicken Sie auf Anordnen

Handbuch IB-DK2880-C41

- Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen.

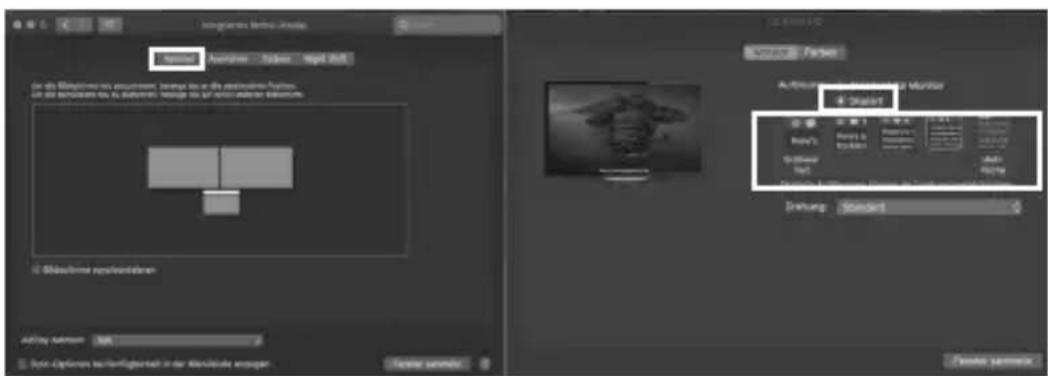

Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten einstellen.

Wählen Sie die Option Skaliert und dann die entsprechende Größe im Feld darunter.

Handbuch IB-DK2880-C41

Erweiterte Anzeigeeinstellungen

Detailliertere Einstellungen können Sie wie folgt vornehmen: Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus.

Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
