BEDIENUNGSANLEITUNG IB-DK4011-CPD Icy Box

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf aWahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

Scharfkantige Bauteile

VORSICHT

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
  • Lüfter-Auslass und passive Kühlkörper freihalten

Handbuch IB-DK4011-CPD

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

Umweltverschmutzung, Wiederverwertung nicht möglich

ACHTUNG

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.icybox.de.

Manual IB-DK4011-CPD

Package content

IB-DK4011-CPD, manual

Front view

1x IB-DK4011-CPD, 1x Handbuch

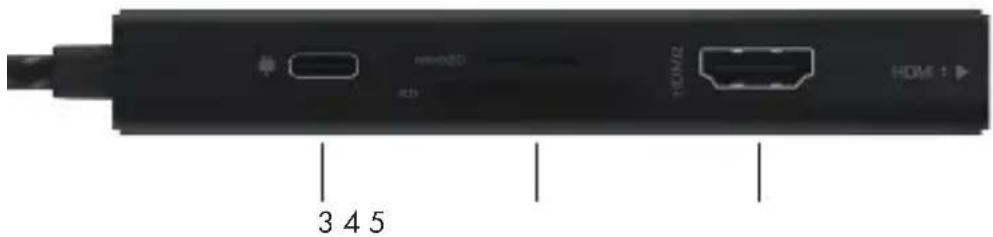

Frontansicht

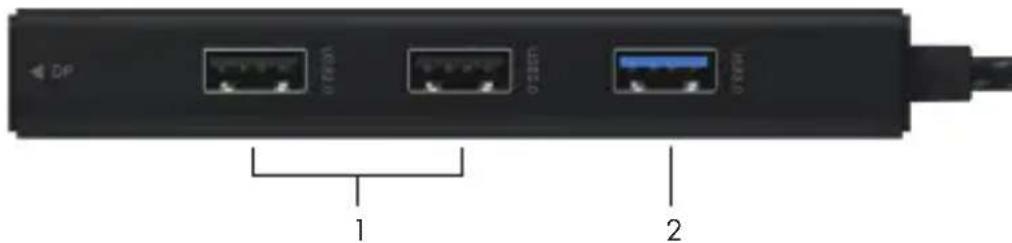

1. 2x USB 2.0 Type-A Schnittstelle, Datenübertragungsraten bis zu 480 Mbit/s und 5 V/0,5 A Ladeunterstützung
2. 2x USB 3.2 Gen 1 Type-C ^® Schnittstelle, Datenübertragungsraten bis zu 5 Gbit/s und 5 V/0,9 A Ladeunterstützung

1. USB Type-C ^® PD 3.0 Schnittstelle mit Power Delivery Unterstützung bis zu 100 W (keine Datenübertragung).

2. microSD 3.0 Kartenleser mit bis zu 100 MB/s SD 3.0 Kartenleser mit bis zu 100 MB/s

3. HDMI ^® 2: HDMI ^® 1.4 Schnittstelle mit bis zu 3840x2160@30 Hz

1. HDMI ^® 1: HDMI ^® 2.0 Schnittstelle mit bis zu 3840x2160@60 Hz

2. DisplayPort ^® 1.2 Schnittstelle mit bis zu 3840x2160@60 Hz

3. USB 3.2 Gen 1 Type-C ^® Hostcomputer Schnittstelle

Handbuch IB-DK4011-CPD

USB Versionshinweis
Bisherige USB Standards A	Aktuelle USB Standards Date	nübertragungsrate
USB 3.0 = USB 3.1 (Gen 1) =	USB 3.2 Gen 1 = 5 Gbit/s
USB 3.1 = USB 3.1 (Gen 1) =	USB 3.2 Gen 1 = 5 Gbit/s
USB 3.2 (Gen 1x2) = USB 3.2	Gen 1x2 = 20 Gbit/s

Anforderungen

• USB Type-C ^® -fähiger Windows ^® / macOS ^® Computer
• Unterstützung von Power Delivery und DP Alt Mode
  • Die DockingStation ist kompatibel mit Thunderbolt™ 3 / 4-fähigen Computern
• Um die maximal unterstützten Auflösungen zu erreichen, muss Ihr Hostcomputer DisplayPort ^16 1.4 (DSC) unterstützen.

USB Type-C®

Nicht alle USB Type-C® Hostanschlüsse unterstützen die volle Funktionalität des USB Type-C®Standards. Einige Anschlüsse bieten möglicherweise nur Datenübertragung ohne Unterstützung von Power Delivery oder DP Alt Mode über USB.

USB Type-C ^TM ≠ USB Type-C ^TM

Wichtig!

Dieses ICY BOX Produkt verwendet den USB Type-CTM Anschluss und nutzt die DisplayPortTM Alt Mode Technologie.

Nicht alle Computer, Notebooks oder Tablets mit USB Type-C™ Schnittstelle unterstützen auch den DisplayPort™ Alt Mode.

Bitte überprüfen Sie die Spezifikationen Ihres Computersystems und dessen USB Type-CTM Schnittstelle oder nutzen Sie das ICY BOX Produkt an einem ThunderboltTM 3 Anschluss.

Um dieses Dock in vollem Umfang zu nutzen, stellen Sie sicher, dass der USB Type-C®Hostanschluss Ihres Computers USB Power Delivery und DP Alt Mode oder Thunderbolt™ 3 / 4 unterstützt.

Bitte beachten Sie die Dokumentation Ihres Hostcomputers oder kontaktieren Sie den PC-Hersteller, um die Kompatibilität mit den genannten Technologien zu bestätigen. Prüfen Sie zur Sicherheit, ob die Bios-Version des Host-PCs auf dem neuesten Stand ist und stellen Sie vor der Anwendung die Kompatibilität mit USB Type-C® Power Delivery und/oder DP Alt Mode sicher.

Handbuch IB-DK4011-CPD

Inbetriebnahme

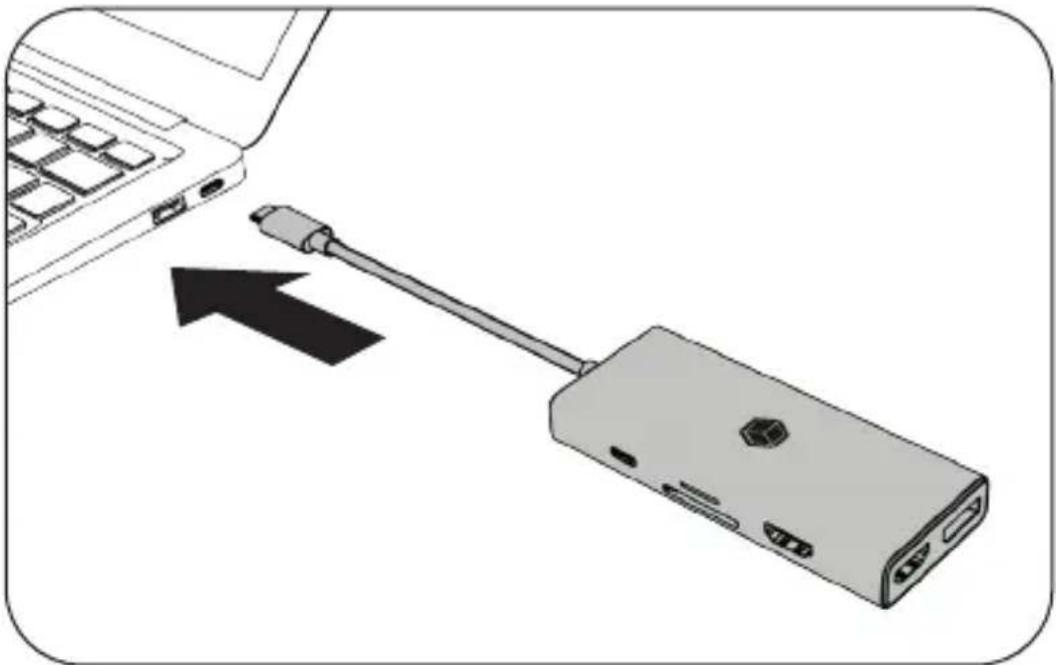

1. Schließen Sie das USB Type-C ^® Kabel an die unterstützte USB Type-C ^® Schnittstelle Ihres Computers an.

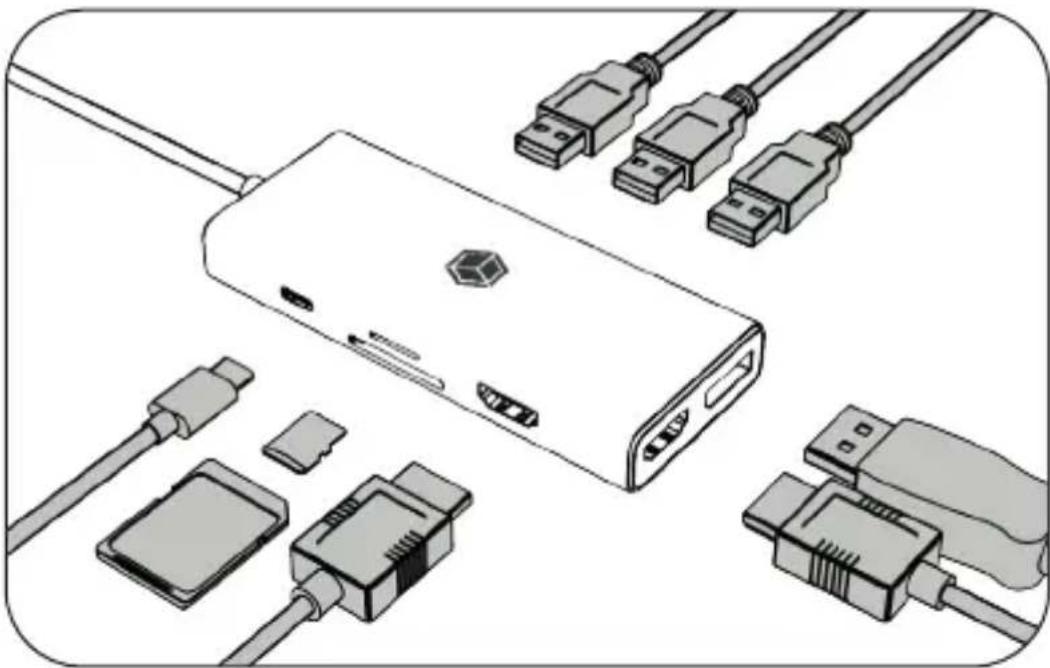

1. Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an.

Verwendung von Speicherkarten

SD Karte

Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach oben (ICY BOX Logo oben).

microSD Karte

Schieben Sie die microSD Karte mit der abgeschägten Ecke voraus in den microSD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten (ICY BOX Logo oben).

Der Multi-LUN Kartenleser ermöglicht die gleichzeitige Verwendung von zwei Karten.

Handbuch IB-DK4011-CPD

Monitoreinrichtung

Zur optimalen Einstellung Ihrer Anzeigeeinheit gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor.

Genauere Informationen entnehmen Sie bitte dem Handbuch und den Beschreibungen Ihres Betriebssystems.

Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafikkarte und weiteren Hardwarespezifikationen des angeschlossenen Hostcomputers ab.

Bestimmte Grafikkarten und Betriebssysteme verfügen nur über eingeschränkte MST- oder Videounterstützung, während auch einige Monitore nur geringere Auflösungen unterstützen.

Unterstützte Videoauflösungen

Die IB-DK4011-CPD unterstützt 4K (Ultra HD) Auflösungen, wenn die angeschlossenen Monitore und die Grafikeinheit diese Auflösung ebenfalls unterstützen.

Unterstützte Auflösungen

Videomatrix Übersicht (USB Type-C* DP Alt Mode, DP 1.2), maximale Auflösungen (Windows)
	Anschlüsse (plug-in) Ausgabe
Anzahl der Monitore	HDMI * 1	HDMI * 2	DP HDMI	* 1 HDMI	* 2 DP
Dreifache Videoausgabe	√√√			1920x1080@60 Hz	1920x1080@60 Hz	1600x900@60 Hz
Zweifache Videoausgabe	√	√		1920x1080@60 Hz	1920x1080@60 Hz
		√	√		1920x1080@60 Hz	1920x1080@60 Hz
	√		√	1920x1080@60 Hz	1920x1080@60 Hz
Einfache Videoausgabe	√			3840x2160@30 Hz
		√			3840x2160@30 Hz
			√			3840x2160@30 Hz

Videomatrix Übersicht (USB Type-C* DP Alt Mode, DP 1.4 ), maximale Auflösungen (Windows)
	Anschlüsse (plug-in) Ausgabe
Anzahl der Monitore	HDMI ° 1	HDMI ° 2	DP HDMI	*1 HDMI	* 2 DP
Dreifache Videoausgabe	√ √ √			1920x1080@60 Hz	1920x1080@60 Hz	1920x1080@60 Hz
Zweifache Videoausgabe	√	√		3840x2160@30 Hz	1920x1080@60 Hz
		√	√		1920x1080@60 Hz	3840x2160@30 Hz
	√		√	3840x2160@30 Hz	1920x1080@60 Hz
Einfache Videoausgabe	√			3840x2160@60 Hz
		√			3840x2160@30 Hz
			√			3840x2160@60 Hz

Videomatrix Übersicht (USB Type-C DP Alt Mode), maximale Auflösungen (macOS)
	Anschlüsse (plug-in) Ausgabe
Anzahl der Monitore	HDMI * 1	HDMI * 2	DP HDMI	*1 HDMI	*2 DP
1/2/3-facheVideoausgabe	√√√			3840x2160@30 Hz nur gespiegelt (SST)

* DSC (Display Stream Compression) Unterstützung vorausgesetzt

Handbuch IB-DK4011-CPD

Windows® Konfiguration der Anzeigeeinheiten

Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren.

Monitore anordnen

Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus, den Erweiterungsmodus oder die Einstellung der Primäranzeige konfiguriert werden.

z.B.: Erweiterung Ihrer Monitore

• Positionieren Sie die Maus an einer beliebigen Stelle auf dem Windows®-Desktop

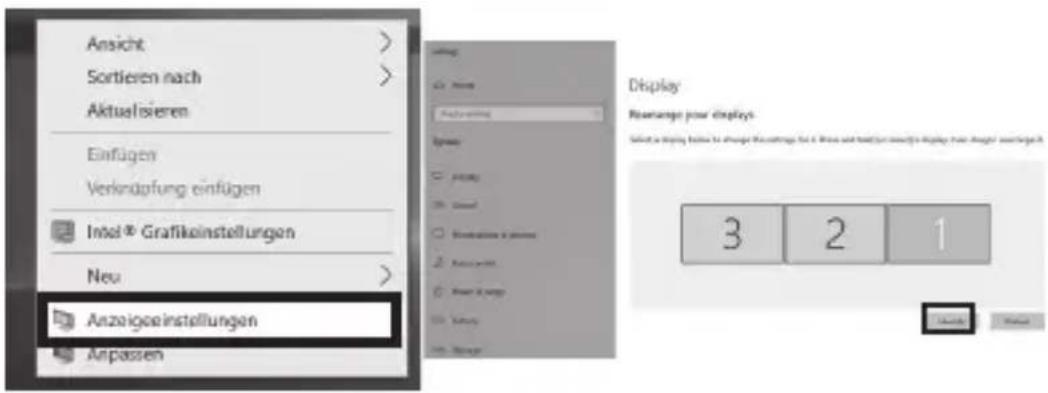

• Klicken Sie mit der rechten Maustaste und wählen Sie Anzeigeeinstellungen, um das Konfigurationsfenster aufzurufen
• Verwenden Sie den Abschnitt Anzeige

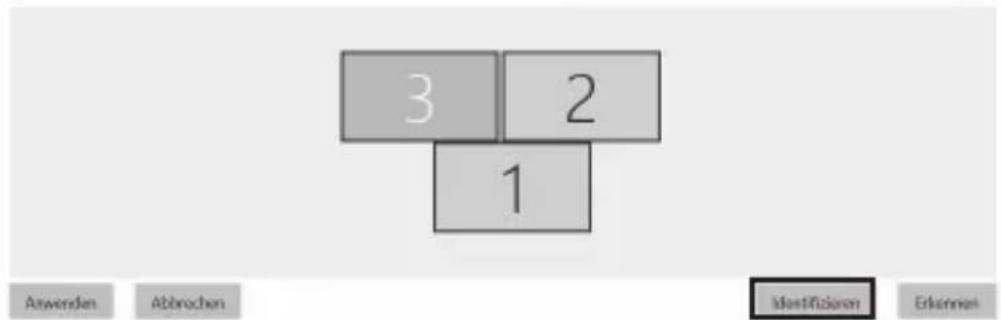

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Wählen Sie den entsprechenden Monitor für die folgenden Einstellungen aus, indem Sie auf das Symbol des identifizierten Monitors klicken.

Handbuch IB-DK4011-CPD

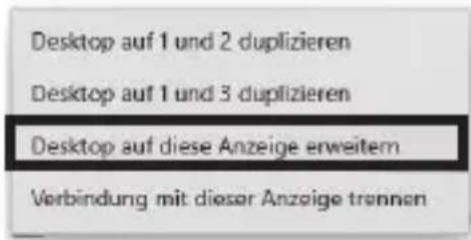

- Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchten.

Bildschirmausrichtung

Querformat

3.

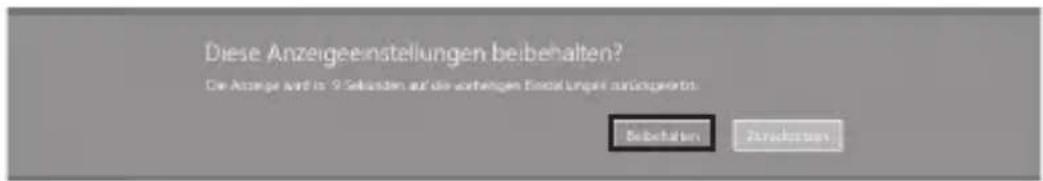

- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.

- Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitor-symbole per Drag & Drop, um Ihre Monitore anzuordnen. (Einige Anwendungen unterstützen jedoch möglicherweise nicht die Anzeige auf dem erweiterten Desktop).

Anzeige

Bildschirme neu anordnen

Wählen Sie unten eine Anzeige aus, um ihre Einstellungen zu ändern. Halten Sie die Anzeige gedrückt (oder wählen Sie sie aus), und sehen Sie sie, um de neu annzordnen.

Handbuch IB-DK4011-CPD

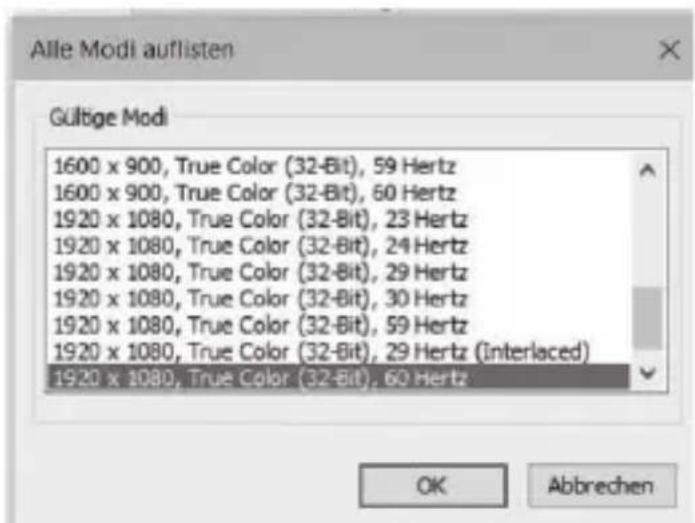

Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen

Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors:

1. Standard Anzeigeeinstellungen

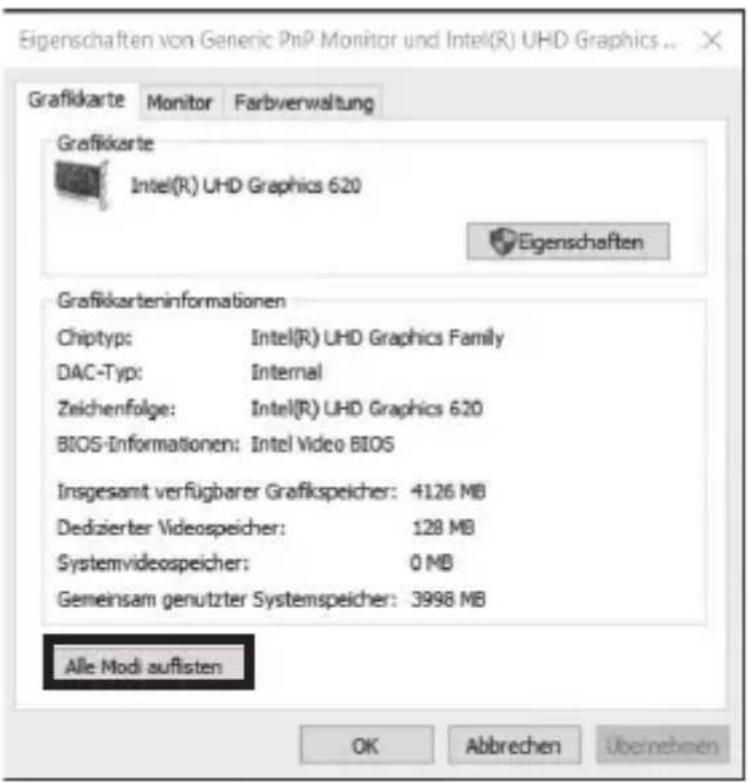

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus.
• Klicken Sie auf Bildschirmauflösung

Skalierung und Anordnung

Größe von Text, Apps und anderen Elementen ändern

125%

Erweiterte Skullierungseinstellungen

Bildschirnaufösung

1920 × 1080 (empfohlen)

X

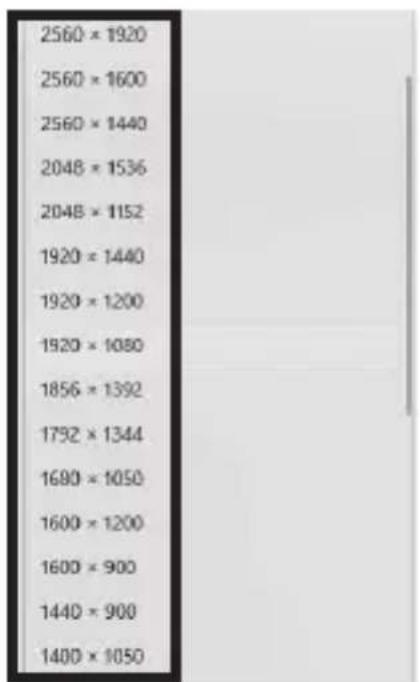

- Wählen Sie die gewünschte Auflösung aus dem Dropdown-Menü.

2.

- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.

Handbuch IB-DK4011-CPD

2. Erweiterte Anzeigeeinstellungen

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Klicken Sie auf Erweiterte Anzeigeeinstellungen

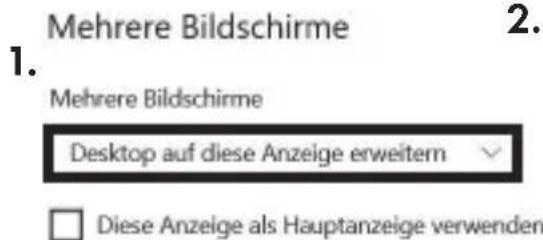

Mehrere Bildschirme

Mehrere Bildschirme

Desktop auf diese Anzeige erweitern

Diese Anzeige als Hauptanzeige verwenden

Mit drahtloser Anzeige verbinden

1.

Grafikoberteellungen

Eine neue Seite öffnet sich

• Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken.
• Klicken Sie auf Adapter eigenschaften für Bildschirm X anzeigen

Erweiterte Anzeigeeinstellungen

Anzeige auswählen

Wählen Sie eine Anzeige aus, deren Einstellungen Sie anzeigen oder andern möchten.

2.

Anzeige 2: LG Ultra HD

Anzeigeinformationen

LG Ultra HD

Bildschirm 2: mit Intel(R) UHD Graphics 620 verbunden

Desktopauflösung

1920×1080

Aktive Signalauflösung

1920 × 1080

Aktualisierungsrate (Hz)

60 Hz

Bittiele

8-Bit

Farbformat

RGB

Farbraum

SDR (Standard Dynamic Range)

3.

Adaptoreigenschaften für Bildschirm 2 anzeigen

Handbuch IB-DK4011-CPD

Es öffnet sich ein neues Fenster

- Klicken Sie auf Alle Modi auflisten

4.

Es öffnet sich ein neues Fenster

- Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung.

Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.

Handbuch IB-DK4011-CPD

macOS® Konfiguration der Anzeigeeinheiten

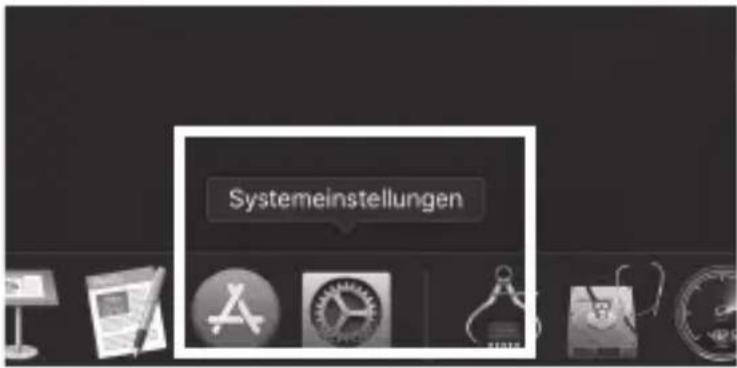

- Klicken Sie auf Systemeinstellungen

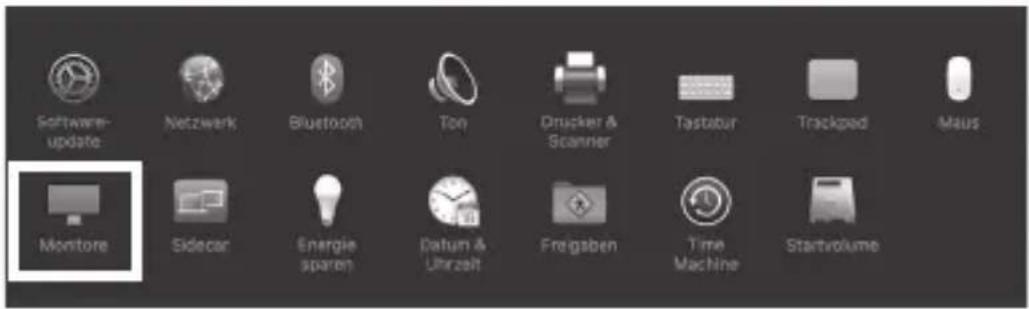

- Klicken Sie auf Monitore

Es öffnet sich ein neues Fenster

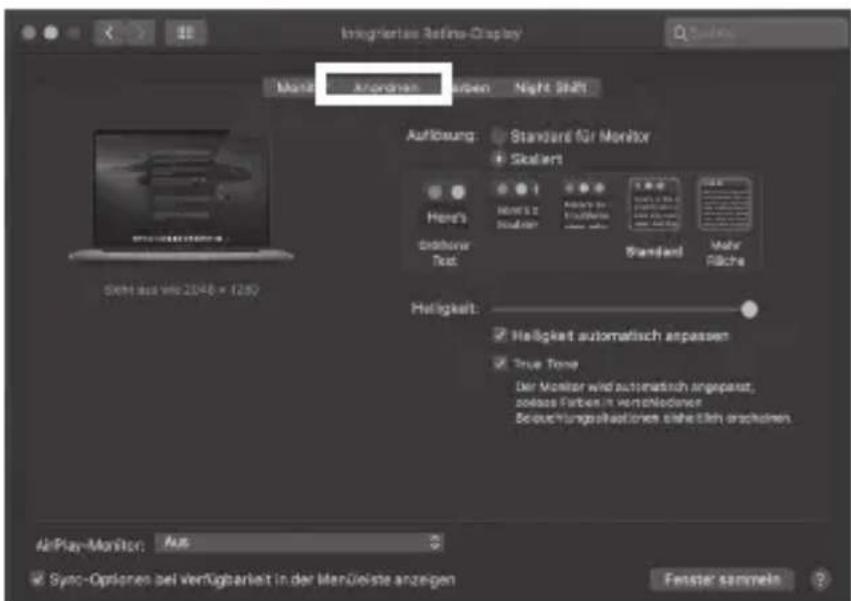

- Klicken Sie auf Anordnen

Handbuch IB-DK4011-CPD

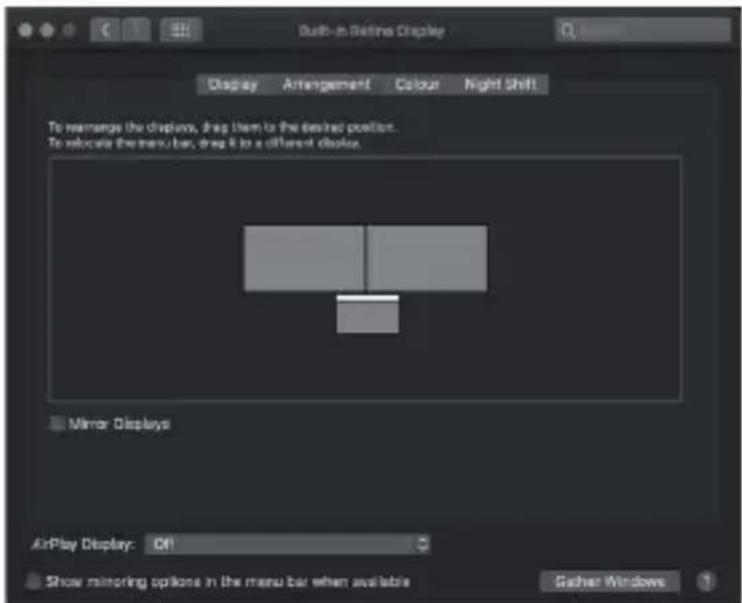

- Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen.

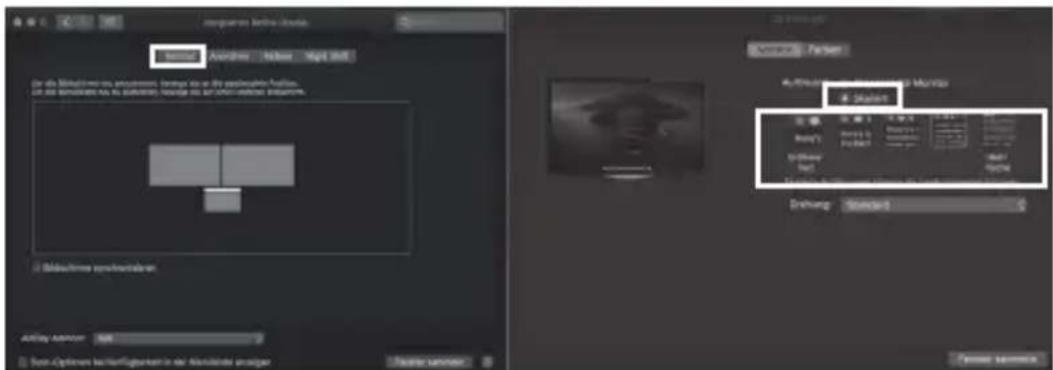

Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten einstellen.

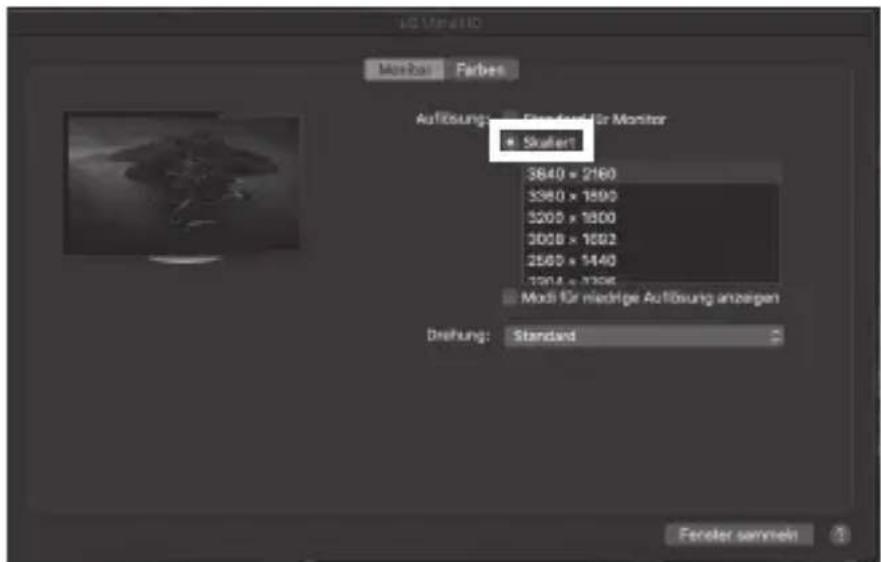

Wählen Sie die Option Skaliert und dann die entsprechende Größe im Feld darunter.

Handbuch IB-DK4011-CPD

Erweiterte Anzeigeeinstellungen

Detailliertere Einstellungen können Sie wie folgt vornehmen: Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus.

Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
