Produkttyp	LED-Solarleuchten
Marke	Livarno Lux
Modell	IAN 292066
Energiequelle	Solarpanel und wiederaufladbarer Akku
Wiederaufladbarer Akku	1 x Ni-MH AAA 1,2 V 150 mAh
Lichtquelle	1 x LED (nicht austauschbar)
Nennleistung pro LED	ca. 0,06 W
Schutzart	IP44 (spritzwassergeschützt)
Leuchtdauer	ca. 8 Stunden (voll aufgeladen)
Abmessungen Solarzelle	ca. 30 x 30 mm
Betriebsspannung	1,2 V DC
Geeignete Temperatur	bis zu -21 °C
Verwendungszweck	Außenbereich, nicht zur Raumbeleuchtung in Innenräumen
Lieferumfang	5 Lampenköpfe, 5 Lampenschirme, 5 Stangen, 5 Bodenheringe, 1 Montageanleitung
Intervall für Akkuwechsel	alle 12 Monate
Schalter	EIN/AUS-Schalter
Betrieb	Automatische Dämmerungsschaltung
Wartung	Mit trockenem, fusselfreiem Tuch reinigen; aggressive Reinigungsmittel vermeiden
Sicherheit	Außerhalb der Reichweite von Kindern aufbewahren; Akku nicht kurzschließen
Entsorgung	Gemäß den örtlichen Vorschriften recyceln; nicht mit dem Hausmüll entsorgen
Garantie	3 Jahre (vorbehaltlich Bedingungen)

Häufig gestellte Fragen - IAN 292066 Livarno Lux

Wie installiere ich die Solarleuchte?

Drehen Sie das Solarzellengehäuse gegen den Uhrzeigersinn aus dem Lampenschirm, stellen Sie den EIN/AUS-Schalter auf EIN, setzen Sie das Gehäuse wieder ein und drehen Sie es im Uhrzeigersinn fest. Platzieren Sie die Leuchte auf der Stange, stecken Sie den Bodenhering mit der Spitze nach unten in die Stange, drücken Sie dann das zusammengebaute Produkt in den Boden, bis es stabil steht. Vermeiden Sie Gewaltanwendung oder Hammerschläge.

Wie wechsle ich den wiederaufladbaren Akku?

Trennen Sie das Solarzellengehäuse vom Lampenschirm, indem Sie es gegen den Uhrzeigersinn drehen. Schalten Sie die Leuchte aus. Lösen Sie die Befestigungsschrauben mit einem kleinen Kreuzschlitzschraubendreher, hebeln Sie dann den Akkufachdeckel mit einem Schlitzschraubendreher heraus. Drehen Sie den Deckel vorsichtig um, ersetzen Sie den alten Akku durch einen neuen desselben Typs (Ni-MH AAA 1,2 V 150 mAh) unter Beachtung der richtigen Polarität. Bauen Sie in umgekehrter Reihenfolge wieder zusammen und stellen Sie den Schalter auf EIN.

Warum schaltet sich meine Leuchte nicht ein?

Mögliche Ursachen: Künstliche Lichtquellen (z. B. Straßenbeleuchtung) stören, der wiederaufladbare Akku ist leer oder nicht genügend Sonnenlicht. Stellen Sie das Produkt von anderen Lichtquellen entfernt auf, oder platzieren Sie es an einem Ort mit mehr direkter Sonneneinstrahlung. Wenn der Akku alt ist, tauschen Sie ihn aus.

Wie lange dauert es, den Akku vollständig zu laden?

Die Ladezeit hängt von der Sonnenlichtintensität und dem Einfallswinkel ab. Für beste Ergebnisse positionieren Sie die Solarzelle senkrecht zum Sonnenlicht. Der Akku erreicht seine maximale Kapazität nach mehreren Lade-/Entladezyklen.

Wie lange leuchtet die Leuchte nach vollständiger Ladung?

Die Leuchtdauer beträgt bei vollständig geladenem Akku ca. 8 Stunden, abhängig von den Sonnenlichtbedingungen und der Temperatur.

Kann ich die Leuchte im Innenbereich verwenden?

Nein, das Produkt ist nur für den Außenbereich bestimmt. Es ist nicht zur Raumbeleuchtung in Innenräumen geeignet.

Was sollte ich mit der Leuchte im Winter tun?

Wenn Sie die Leuchte längere Zeit nicht nutzen (z. B. im Winter), reinigen Sie sie und lagern Sie sie in einem trockenen, warmen Raum. Kalte Temperaturen verringern die Akkuleistung. Halten Sie die Solarzelle außerdem frei von Schnee und Eis.

Ist die LED austauschbar?

Nein, die LED ist nicht austauschbar. Wenn die LED ausfällt, muss das gesamte Produkt ersetzt werden.

Wie reinige ich das Solarpanel?

Reinigen Sie die Solarzelle regelmäßig mit einem trockenen, fusselfreien Tuch. Bei hartnäckigen Verschmutzungen verwenden Sie ein leicht angefeuchtetes Tuch. Achten Sie darauf, dass die Solarzelle frei von Schmutz, Schnee und Eis ist, um die Leistung zu erhalten.

Welchen Akkutyp sollte ich für den Austausch verwenden?

Verwenden Sie denselben Typ: Ni-MH-Akku AAA 1,2 V 150 mAh. Achten Sie beim Einsetzen auf die richtige Polarität.

BEDIENUNGSANLEITUNG IAN 292066 Livarno Lux

Bedienungs- und Sicherheitshinweise

IAN 292066

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 51

Introduction......Page 6

Proper use...... Page 6

Einleitung...... Seite 52

Bestimmungsgemäße Verwendung......Seite 52

Teilebeschreibung......Seite 52

Lieferumfang...... Seite 52

Technische Daten...... Seite 53

Sicherheitshinweise...... Seite 53

Produktspezifische Sicherheitshinweise ...... Seite 53

Sicherheitshinweise für Batterien/Akkus...... Seite 54

Funktionsweise......Seite 55

Inbetriebnahme......Seite 55

Produkt montieren......Seite 55

Produkt aufstellen...... Seite 55

Akku austauschen ...... Seite 56

Akku aufladen......Seite 56

Wartung und Reinigung......Seite 57

Fehler beheben......Seite 57

Entsorgung...... Seite 57

Garantie......Seite 58

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

- Bestimmungsgemäße Verwendung

Das Produkt dient zur Beleuchtung im Außenbereich. Das Produkt ist nicht für den gewerblichen Einsatz oder für andere Einsatzbereiche bestimmt.

■ Dieses Produkt ist nicht zur Raumbeleuchtung

im Haushalt geeignet.

■ Dieses Produkt eignet sich für extreme Tempe raturen bis -21 °C.

- Teilebeschreibung

1 Solarzellengehäuse

2 Lampenschirm

3 Stab

4 Erdspieß

5 ON-/OFF-Schalter (EIN/AUS)

6 Befestigungsschrauben

7 Akkufachabdeckung

8 Akku

Lieferumfang

5 Leuchtenköpfe mit Solarzelle, LED und Akku

5 Lampenschirme

5 Stäbe

5 Erdspieße

1 Montageanleitung

- Technische Daten

Betriebsspannung: 1,2V (Gleichstrom)

Akku: 1 x Ni-MH-Akku / AAA/

$$ 1, 2 \mathrm{V} = - (\text { G l e i c h s t r o m }) / $$

$$ 1 5 0 \mathrm{mAh} $$

Leuchtmittel: 1 x LED (nicht austauschbar)

Nennleistung LED: ca. 0,06 W pro LED

Schutzart: IP44 (spritzwassergeschützt)

Solarzelle: ca. 30 x 30 mm (L x B)

Leuchtdauer (bei vollem Akku): ca. 8 Stunden

Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

Das Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Verwenden Sie das Produkt nicht, wenn Sie irgendwelche Beschädigungen feststellen.

Das Leuchtmittel ist nicht austauschbar.

Sollte das Leuchtmittel am Ende seiner Lebensdauer ausfallen, muss das ganze Produkt ersetzt werden.

- Produktspezifische Sicherheitshinweise

Achten Sie darauf, dass die Solarzelle nicht verschmutzt oder im Winter durch Schnee und Eis bedeckt ist. Dies verringert die Leistungsfähigkeit der Solarzelle.

- Kalte Temperaturen haben negativen Einfluss auf die Akku-Betriebsdauer. Wenn Sie das Produkt längere Zeit nicht benötigen, z. B. im Winter, so sollte dieses gereinigt und in einem trockenen, warmen Raum aufbewahrt werden.

Sicherheitshinweise für Batterien / Akkus

LEBENSGEFAHR! Halten Sie Batterien / Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!
EXPLOSIONSGEFAHR! Laden Sie nicht auf-ladbare Batterien niemals wieder auf. Schließen Sie Batterien / Akkus nicht kurz und / oder öffnen Sie diese nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.
■ Werfen Sie Batterien / Akkus niemals in Feuer oder Wasser.
■ Setzen Sie Batterien / Akkus keiner mechanischen Belastung aus.

Risiko des Auslaufens der Batterien / Akkus

Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien / Akkus einwirken können z. B. auf Heizkörpern/direkte Sonneneinstrahlung.
Wenn Batterien / Akkus ausgelaufen sind, vermeiden Sie den Kontakt von Haut, Augen und Schleimhäuten mit den Chemikalien! Spülen Sie die betroffenen Stellen sofort mit klarem Wasser und suchen Sie einen Arzt auf!
SCHUTZHANDSCHUHE TRAGEN! Ausge- laufene oder beschädigte Batterien / Akkus können bei Berührung mit der Haut Verätzungen verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
Im Falle eines Auslaufens der Batterien / Akkus entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden.
■ Verwenden Sie nur Batterien / Akkus des gleichen Typs. Mischen Sie nicht alte Batterien / Akkus mit neuen!
Entfernen Sie die Batterien / Akkus, wenn das Produkt längere Zeit nicht verwendet wird.

Risiko der Beschädigung des Produkts

■ Verwenden Sie ausschließlich den angegebenen Batterietyp/Akkutyp!
- Setzen Sie Batterien / Akkus gemäß der Polaritätskennzeichnung (+) und (-) an Batterie / Akku und des Produkts ein.
■ Reinigen Sie Kontakte an Batterie / Akku und im Batteriefach vor dem Einlegen!
■ Entfernen Sie erschöpfte Batterien / Akkus umgehend aus dem Produkt.

- Funktionsweise

Die eingebaute Solarzelle des Produkts wandelt bei Sonneneinstrahlung das Licht in elektrische Energie um und speichert diese in einem Ni-MH-Akku. Das Licht wird bei beginnender Dunkelheit eingeschaltet. Die eingebauten Leuchtdioden sind ein sehr langlebiges und energiesparendes Leuchtmittel. Die Leuchtdauer ist von der Sonneneinstrahlung, dem Einfallwinkel des Lichts auf die Solarzelle und der Temperatur (wegen der Temperaturabhängigkeit der Akkukapazität) abhängig. Ideal ist ein senkrechter Lichteinfallwinkel bei Temperaturen über dem Gefrierpunkt. Der Akku erreicht erst nach mehreren Lade- und Entladezyklen seine maximale Kapazität.

Inbetriebnahme

- Produkt montieren

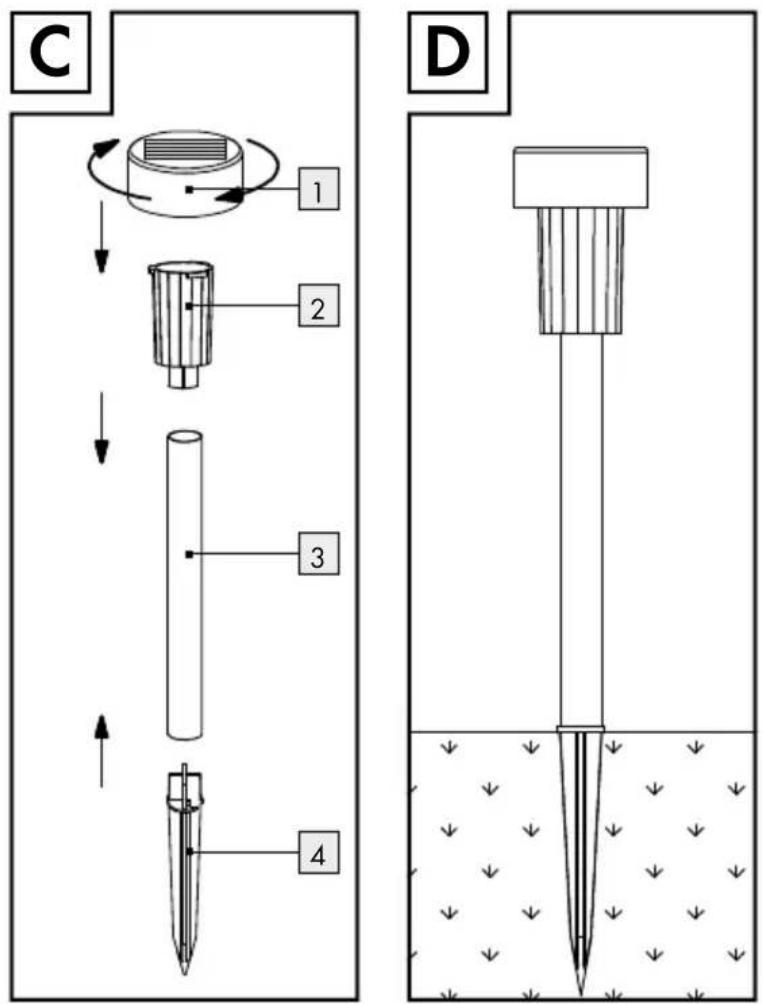

Montieren Sie das Produkt gemäß Abbildungen A, C, D:

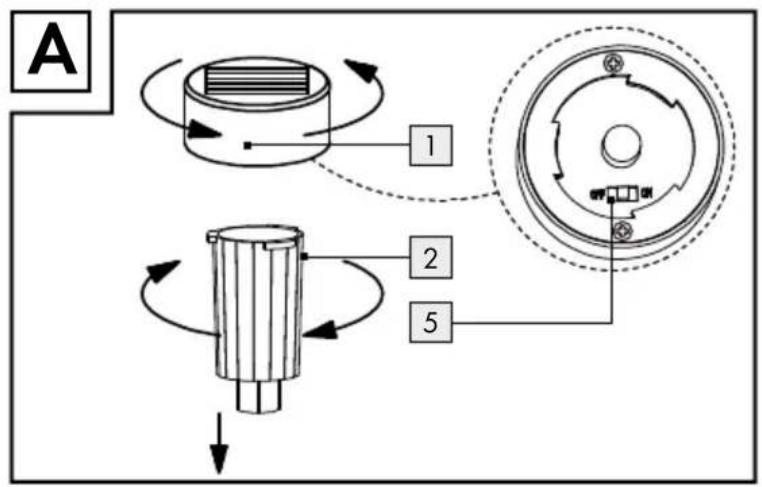

1. Drehen Sie das Solargehäuse 1 gegen den Uhrzeigersinn aus dem Lampenschirm 2 (siehe Abb. A).
2. Schieben Sie den ON-/OFF-Schalter 5 auf Position ON, um die Leuchte einzuschalten.
3. Setzen Sie das Solargehäuse 1 in den Lampenschirm 2 ein und drehen Sie es im Uhrzeigersinn fest.
4. Stecken Sie die Leuchte auf den Stab 3.
5. Nehmen Sie den Erdspieß 4 aus dem Stab 3 heraus und setzen Sie den Erdspieß 4 mit der Spitze nach unten zeigend in den Stab 3 ein (siehe Abb. C).
6. Ihr Produkt ist nun einsatzbereit (siehe Abb. D).

- Produkt aufstellen

Stecken Sie das montierte Produkt so weit in den Boden (Rasen, Blumenbeet), dass es stabil steht.
Achten Sie auf einen sicheren Stand. Wenden Sie bei der Montage bzw. beim Aufstellen keine Gewalt an, z. B. durch Hammerschläge. Dies beschädigt das Produkt. Um ein optimales Ergebnis zu erzielen, stellen Sie das Produkt an einem Ort auf, an dem die Solarzelle möglichst lange direktem Sonnenlicht ausgesetzt ist.
Stellen Sie sicher, dass die Solarzelle nicht von einer anderen Lichtquelle, wie z. B. Hof- oder Straßenbeleuchtung beeinflusst wird, da sich das Licht sonst in der Dämmerung nicht einschaltet.

Bei niedriger Helligkeit schaltet sich das Licht automatisch ein, bei normaler Umgebungshelligkeit schaltet sich das Licht wieder aus.

Akku austauschen

Um eine optimale Leistung zu erzielen, sollte der Akku alle 12 Monate ausgetauscht werden.

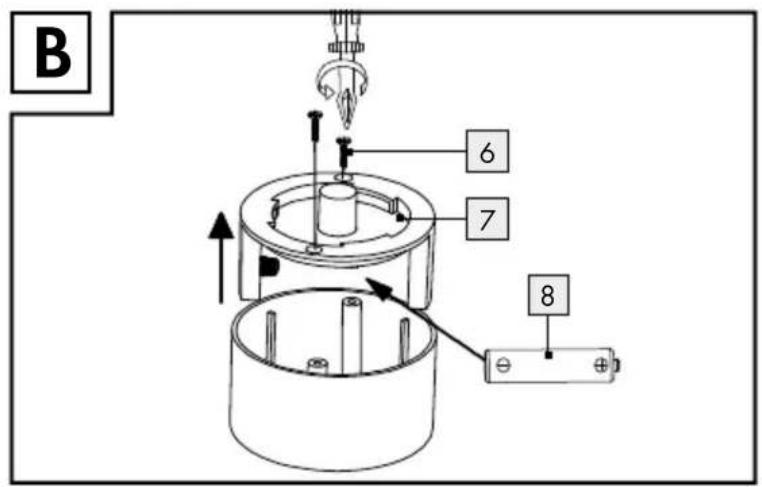

1. Trennen Sie das Solarzellengehäuse 1 vom Lampenschirm 2, indem Sie es gegen den Uhrzeigersinn drehen (siehe Abb. A). Schalten Sie die Leuchte mit dem ON-/OFF-Schalter 5 aus, indem Sie den Schalter auf die Position „OFF“ schieben.
2. Lösen Sie mittels eines kleinen Kreuzschlitzschraubendrehers die Befestigungsschrauben 6. Hebeln Sie anschließend den Akkufachdeckel 7 des Solarzellengehäuses 1 mittels eines Schlitzschraubendrehers (siehe Abb. B) auf.
3. Drehen Sie den Akkufachdeckel 7 um, achten Sie darauf, dass Sie keine Kabel oder Kabelverbindungen beschädigen (siehe Abb. B).
4. Ersetzen Sie den alten Akku 8 durch einen neuen. Achten Sie beim Einsetzen auf die richtige Polarität. Diese wird im Akkufach angezeigt. Verwenden Sie nur Akkus des empfohlenen Typs (siehe „Technische Daten“).
5. Schließen Sie den Akkufachdeckel 7, ziehen Sie die Befestigungsschrauben 6 mittels eines kleinen Kreuzschlitzschraubendrehers an. Schieben Sie den ON-/OFF-Schalter 5 auf die Position „ON“.
6. Verbinden Sie das Solarzellengehäuse 1 wieder mit dem Lampenschirm 2. Setzen Sie anschließend die anderen Teile des Produkts zusammen (siehe Abb. C).

Akku aufladen

Achten Sie darauf, dass das Produkt eingeschaltet sein muss, wenn der Akku lädt.

Die Ladedauer der Akkus bei Nutzung der Solarzelle ist abhängig von der Lichtintensität der Sonnenstrahlung und dem Einfallwinkel des Lichts auf die Solarzelle. Stellen Sie die Solarzelle möglichst senkrecht zum Lichteinfallwinkel auf. So erhalten Sie die höchste Strahlungsintensität.

● Wartung und Reinigung

Die Leuchtdioden sind nicht austauschbar. Das Produkt ist bis auf einen erforderlichen Akkuwechsel wartungsfrei.

☐ Reinigen Sie das Produkt regelmäßig mit einem trockenen, fusselfreien Tuch. Verwenden Sie bei stärkeren Verschmutzungen ein leicht angefeuchtetes Tuch.

- Fehler beheben

Hinweis: Das Produkt enthält empfindliche elektronische Bauteile. Daher ist es möglich, dass es durch Funkübertragungsgeräte in unmittelbarer Nähe gestört wird. Falls Sie Störungen in der Funktion feststellen, entfernen Sie solche Störquellen aus der Umgebung des Produkts.

Hinweis: Elektrostatische Entladungen können zu Funktionsstörungen führen. Entfernen Sie bei solchen Funktionsstörungen kurzzeitig die Akkus und setzen Sie diese erneut ein.

Fehler Ursache Lösung
Das Licht schaltet sich nicht ein, obwohl das Produkt den ganzen Tag von der Sonne angestrahlt wurde.	Künstliche Lichtquellen, wie z. B. Straßenlichter, stören das Produkt.	Montieren Sie das Produkt an einer Stelle, an der es nicht von anderen Lichtquellen gestört werden kann.
Das Licht schaltet sich nicht oder nur kurz ein.	Der Akku ist kaputt oder das Tageslicht hat nicht ausge-reicht.	Tauschen Sie den Akku aus, oder montieren Sie das Produkt an einer Stelle, an der es mehr Sonnenlicht erhält.

●Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien/Akkus!

Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer kommunalen Sammelstelle ab.

- Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert

oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CE IP44

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model no.: HG00510

Version: 01/2018
