TL-PA6030KIT - Powerline-Adapter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Powerline-Adapter (CPL)
Marke	TP-Link
Modell	TL-PA6030KIT
Abmessungen (L x B x H)	ca. 95 x 56 x 45 mm
Einzelgewicht	ca. 200 g
Stromversorgung	100-240 V AC, 50/60 Hz, über Steckdose
Maximale Übertragungsrate	Bis zu 600 Mbit/s über das Stromnetz
Ethernet-Anschluss	1x RJ45 10/100/1000 Mbit/s
Durchgangssteckdose	Ja (Steckdose zur Stromversorgung weiterer Geräte)
Pair-Taste	Ja, zur Sicherung des Powerline-Netzwerks
Anzeige-LEDs	Strom, Powerline, Ethernet
Powerline-Standard	HomePlug AV2
Verschlüsselung	128-Bit-AES
Verwaltungssoftware	tpPLC-Dienstprogramm (Windows)
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 % relative Luftfeuchtigkeit, nicht kondensierend
Lieferumfang	2 Adapter, 2 RJ45-Ethernet-Kabel, Kurzanleitung
Garantie	3 Jahre eingeschränkt
Wartung und Reinigung	Trennen Sie das Gerät vom Stromnetz und reinigen Sie es mit einem trockenen, weichen Tuch
Sicherheitshinweise	Nicht Wasser oder Feuer aussetzen; nicht an Mehrfachsteckdosen anschließen; nur an Wandsteckdosen verwenden

Häufig gestellte Fragen - TL-PA6030KIT TP-LINK

Wie setze ich meinen TP-Link TL-PA6030KIT Powerline-Adapter zurück?

Halten Sie die Pair-Taste des eingesteckten Adapters gedrückt, bis die Strom-LED kurz erlischt (ca. 10 Sekunden). Sie können auch das tpPLC-Dienstprogramm verwenden, um einen Software-Reset durchzuführen.

Was tun, wenn ich über mein Powerline-Netzwerk keinen Internetzugang habe?

Prüfen Sie zunächst, ob sich alle Adapter im gleichen Stromkreis befinden. Stellen Sie sicher, dass die Powerline-LED jedes Adapters leuchtet (falls aus, koppeln Sie sie erneut). Überprüfen Sie die Ethernet-Verbindungen und dass Ihr Computer eine korrekte IP-Adresse erhält. Testen Sie auch die direkte Verbindung zum Router.

Wie sichere ich mein Powerline-Netzwerk mit der Pair-Taste?

Drücken Sie die Pair-Taste eines Adapters 1 Sekunde lang und drücken Sie dann innerhalb von 2 Minuten die Pair-Taste des anderen Adapters ebenfalls 1 Sekunde lang. Die Powerline-LEDs blinken und bleiben dann an, um die Kopplung zu bestätigen. Um weitere Adapter hinzuzufügen, wiederholen Sie den Vorgang mit einem bereits gekoppelten Adapter.

Kann ich den Powerline-Adapter an eine Mehrfachsteckdose anschließen?

Nein, es wird nicht empfohlen, den Powerline-Adapter an eine Mehrfachsteckdose anzuschließen. Schließen Sie ihn direkt an eine Wandsteckdose an, um Störungen zu vermeiden und die Leistung zu gewährleisten. Wenn der Adapter über eine Durchgangssteckdose verfügt, können Sie daran eine Mehrfachsteckdose anschließen.

Wie füge ich einen neuen Powerline-Adapter zum bestehenden Netzwerk hinzu?

Schließen Sie den neuen Adapter an eine Steckdose in der Nähe eines bereits gekoppelten Adapters an. Drücken Sie die Pair-Taste des vorhandenen Adapters 1 Sekunde lang und dann innerhalb von 2 Minuten die Pair-Taste des neuen Adapters 1 Sekunde lang. Die Powerline-LED leuchtet zur Bestätigung auf.

Warum leuchtet die Powerline-LED meines Adapters nicht?

Eine ausgeschaltete Powerline-LED zeigt an, dass die Adapter nicht gekoppelt sind oder sich in unterschiedlichen Stromkreisen befinden. Überprüfen Sie, ob sie im gleichen Stromkreis angeschlossen sind. Falls sie nicht gekoppelt sind, führen Sie die Pair-Prozedur durch.

Sind die Powerline-Adapter mit anderen Marken kompatibel?

Die TP-Link-Adapter verwenden den HomePlug AV2-Standard und sind mit Powerline-Adaptern anderer Marken kompatibel, die diesen Standard unterstützen. Für erweiterte Funktionen wie Verschlüsselung wird jedoch empfohlen, Adapter derselben Marke zu verwenden.

Wie aktualisiere ich die Firmware meines Powerline-Adapters?

Laden Sie die neueste Firmware-Version von der TP-Link-Website herunter (Modell TL-PA6030KIT). Verwenden Sie das tpPLC-Dienstprogramm unter Windows, um das Update zu installieren. Stellen Sie sicher, dass während des Updates die Stromversorgung nicht unterbrochen wird.

Wie groß ist die maximale Reichweite des Powerline-Netzwerks?

Die Reichweite hängt von der Qualität und Länge der elektrischen Verkabelung ab. Unter idealen Bedingungen kann das Powerline-Signal bis zu 300 Meter in einer elektrischen Installation zurücklegen. Hindernisse wie Unterbrecher oder Störgeräte können die Reichweite verringern.

Wie reinige und pflege ich meinen Powerline-Adapter?

Trennen Sie den Adapter vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine chemischen Reinigungsmittel oder Flüssigkeiten. Vermeiden Sie Feuchtigkeit und übermäßige Staubbelastung.

BEDIENUNGSANLEITUNG TL-PA6030KIT TP-LINK

TP-Link Deutschland GmbH Robert-Bosch-Straße 9, 65719 Hofheim am Taunus, Germany

1. Verbinden Sie einen Adapter mittels eines Ethernetkabels mit einem LAN-Port Ihres Routers.
2. Stecken Sie den anderen Adapter in eine Wandsteckdose, die idealerweise dem selben Stromkreis angehört.
3. Warten Sie, bis die Powerline-LEDs aller Adapter leuchten.
4. Verbinden Sie Ihren Computer mittels eines Ethernetkabels mit dem anderen Adapter.
5. Fertig!

Weitere zurückgesetzte Adapter oder Extender anschließen: Einfach in eine Wandsteckdose des selben Stromkreises stecken und fertig.

Deutsch

Vorsicht

• Stecken Sie Powerlineadapter immer direkt in Wandsteckdosen. Verwenden Sie keine Mehrfachsteckdosen.
• Haben Sie ein Gerät mit Frontsteckdose, können Sie an diese eine Mehrfachsteckdose anschließen.

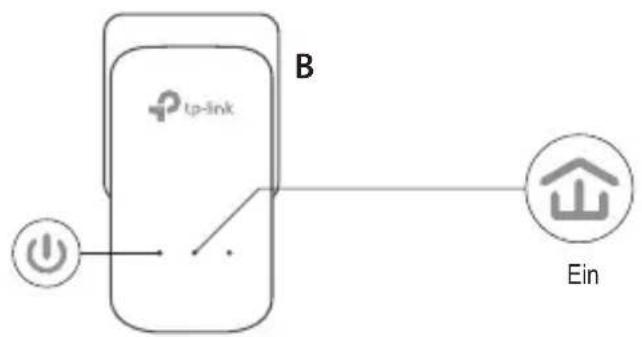

Absichern Ihres Powerlinenetzes mittels der Pair-Taste

Hlnwels: Wir empfehlen, die Adapter beim Pairing räumlich nahe beieinander zu betreiben.

Einrichten eines sicheren Netzes:

1 Drücken Sie am Adapter A für 1 Sekunde die Palr-Taste.

2 Drücken Sie innerhalb von 2 Minuten am Adapter B für 1 Sekunde die Pair-Taste. 3 Fertig.

Haben Sie mehr als 2 Powerlinegeräte, wiederholen Sie die untenstehenden Schritte für jedes weitere Gerät:

1 Drücken Sie an einem Adapter, der bereits dem abgesicherten Netz angehört, für 1 Sekunde die Pair-Taste.

2 Drücken Sie innerhalb von 2 Minuten am neuen Adapter für 1 Sekunde die Pair-Taste.

3 Fertig.

FAQ (Häufig gestellte Fragen)

F1. Wie setze ich meinen Powerlineadapter zurück?

A1. Drücken Sie, während der Powerlineadapter läuft, die Pair-Taste, bis die Power-LED aus- und angeht.
A2. Verwenden Sie zum Zurücksetzen des Powerlineadapters das tpPLC-Utility.

Deutsch

F2. Was kann ich tun, wenn mein Powerlinenetz keine Internetverbindung hat?

A1. Vergewissern Sie sich, dass alle Powerlineadapter im gleichen Stromkreis betrieben werden.
A2. Stellen Sie sicher, dass überall die Powerline-LEDs leuchten. Tun sie dies nicht, wiederholen Sie bitte den Pairing-Vorgang.
A3. Stellen Sie sicher, dass sämtliche Kabel richtig angeschlossen sind.
A4. Überprüfen Sie, ob Sie direkt an Ihrem Modem bzw. Router eine Internetverbindung haben.
A5. Vergewissern Sie sich, dass die IP-Adresse Ihres Computers und die Ihres Routers sich im gleichen Adressbereich befinden.
F3. Was kann ich tun, wenn ein gepairter Powerlineadapter sich an einem anderen Ort nicht mit meinem Powerlinenetz verbindet?

A1. Versuchen Sie es mit einer anderen Steckdose und stellen Sie sicher, dass diese sich im selben elektrischen Stromkreis befindet.

A2. Wiederholen Sie bitte den Pairing-Vorgang und stellen Sie sicher, dass die Powerline-LED leuchtet.

A3. Überprüfen Sie, ob Geräte wie Waschmaschine, Klimagerät oder andere Haushaltsgeräte zu nah an den Powerlineadaptern betrieben werden. Verbinden Sie die fraglichen Geräte mit der Frontsteckdose eines Powerlineadapters, damit diese die Störungen filtert.

Erweiterte Konfigurationsaufgaben, wie Firmware-Upgrade und QoS-Konfiguration, können Sie mittels des tpPLC-Tools erledigen. Das tpPLC-Tool erhalten Sie auf TP-Links offizieller Webpräsenz.

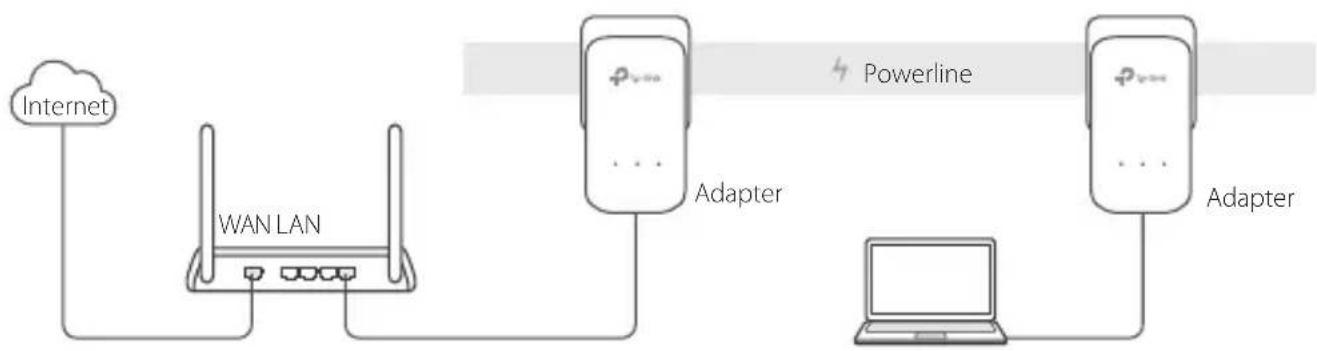

Plug and Play

TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/30/EU, 2014/35/EU, 2009/125/EG und 2011/65/EU erfüllt.

Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden:

http://www.tp-link.com/en/ce.

English

Sicherheitsinformationen

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren.
  • Die verwendete Steckdose muss sich nah am Gerät befinden und leicht zugänglich sein.
• Hat Ihr Gerät eine Frontsteckdose, können Sie an dieses eine Mehrfachsteckdose anschließen, aber Ihre Geräte dürfen nicht anderweitig hintereinander gesteckt werden.
• Stecken Sie Ihre Powerlineadapter direkt in Ihre Wandsteckdosen statt in Mehrfachsteckdosen.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

3 Jahre eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE

GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt, über einen Zeitraum von 3 Jahren ab Kauf durch den Endverbraucher.
