Produkttyp	Dunstabzugshaube
Marke	Electrolux
Modell	LFP316FW
Motorstufen	3 Stufen (1, 2, 3) plus Aus (0)
Bedienungsart	Drucktasten für Motor; Teleskopschalter für Licht
Beleuchtungsart	LED (CANDLE 4W, 220-240V, E14, 37mm)
Glühbirnenwechsel	CANDLE LED 4W, 220-240V, E14, 37mm; ILCOS D-Code: DRBB/F-4-220-240-E14-37/100
Fettfiltertyp	Metall (waschbar)
Fettfilter-Reinigungshäufigkeit	Alle 2 Monate; Handwäsche oder Spülmaschine mit Neutralreiniger
Aktivkohlefiltertyp	Aktivkohle (nicht waschbar, austauschbar)
Aktivkohlefilter-Wechselhäufigkeit	Alle 4 Monate (bei starker Nutzung häufiger)
Installationsart	Abluft (Luftauslass nach außen) oder Umluft (Filterbetrieb)
Mindestabstand zum Kochfeld	Mindestens 65 cm (sofern in der Kochfeldanleitung nichts anderes angegeben)
Stromversorgung	220-240 V, 50 Hz
Elektrischer Anschluss	Erfordert qualifizierten Elektriker; Gerät muss geerdet sein, wenn Symbol nicht auf dem Typenschild
Sicherheitsmerkmale	Vor Wartung vom Netz trennen; nicht unter der Haube flambieren; regelmäßig reinigen, um Brandgefahr zu vermeiden; maximaler Unterdruck im Raum ≤0,04 mbar
Konformität	RoHS-konform; EACCE
Umwelt	Verpackung und Elektroschrott recyceln; nicht mit Hausmüll entsorgen
Service	Kontaktieren Sie das autorisierte Service-Center; nur Originalersatzteile verwenden

Häufig gestellte Fragen - LFP316FW ELECTROLUX

Wie oft sollte ich die Fettfilter reinigen?

Reinigen Sie die Fettfilter alle 2 Monate, um Brandgefahr zu vermeiden. Sie können von Hand oder in der Spülmaschine mit einem Neutralreiniger gewaschen werden. Verfärbungen beeinträchtigen die Leistung nicht.

Wie wechsle ich den Aktivkohlefilter?

Der Aktivkohlefilter ist nicht waschbar und muss etwa alle 4 Monate ausgetauscht werden, bei starker Nutzung häufiger. Er kann nicht regeneriert werden.

Welche Glühbirne verwendet die Haube?

Die Haube verwendet eine CANDLE LED 4W-Birne mit 220-240V, E14-Sockel und 37mm Länge. Der ILCOS D-Code ist DRBB/F-4-220-240-E14-37/100.

Kann ich die Haube im Umluftbetrieb installieren?

Ja, die Haube kann im Filterbetrieb (Umluft) verwendet werden, bei dem die Luft gereinigt und zurück in den Raum geleitet wird. Alternativ können Sie die Abluftversion verwenden, um die Luft nach außen zu leiten. Für beste Effizienz wird Abluft empfohlen.

Was ist der Mindestabstand zwischen der Haube und dem Kochfeld?

Der Mindestabstand beträgt mindestens 65 cm zwischen der Kochfeldoberfläche und dem unteren Teil der Haube, sofern die Kochfeldanleitung keinen größeren Abstand vorschreibt.

Wie schalte ich das Licht ein?

Das Licht wird über den Teleskopschalter gesteuert. Herausziehen schaltet das Licht ein, Hineindrücken aus.

Ist die Haube für Kinder sicher?

Die Haube kann von Kindern ab 8 Jahren unter Aufsicht verwendet werden. Kinder zwischen 3 und 8 Jahren sowie Personen mit Behinderungen sollten ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt. Kinder unter 3 Jahren müssen ferngehalten werden. Lassen Sie Kinder nicht mit dem Gerät spielen.

Was soll ich tun, wenn die Haube beschädigt ist oder repariert werden muss?

Wenden Sie sich für Reparaturen an ein autorisiertes Service-Center. Verwenden Sie immer Originalersatzteile. Trennen Sie die Haube vor Wartungsarbeiten vom Stromnetz.

Kann ich die Haube selbst installieren?

Die Installation muss von einer qualifizierten Person durchgeführt werden. Installieren oder verwenden Sie kein beschädigtes Gerät. Befolgen Sie die mitgelieferten Installationsanweisungen. Der elektrische Anschluss sollte von einem qualifizierten Elektriker vorgenommen werden.

Warum saugt meine Haube nicht richtig?

Überprüfen Sie, ob die Fettfilter sauber sind (alle 2 Monate reinigen) und der Aktivkohlefilter (im Umluftbetrieb) nicht verstopft ist (alle 4 Monate wechseln). Stellen Sie sicher, dass Lüftungsöffnungen nicht blockiert und der Abluftkanal nicht verstopft ist.

BEDIENUNGSANLEITUNG LFP316FW ELECTROLUX

DE Gebrauchsanleitung

1. SICHERHEITSHINWEISE....8
2. SICHERHEITSANLEITUNG....10
   3.WARTUNG....11
3. BEDIENELEMENTE....11
4. INSTALLATIONSMETHODEN....11
5. BELEUCHTUNG....12
6. ANGABEN ZUM UMWELTSCHUTZ....12

FÜR SIE ERDACHT

Wir freuen uns, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben ein Produkt gewählt, dass auf Jahrzehnte an Erfahrung und Innovation zurückblicken kann. Es ist durchdacht und elegant, und wurde extra für Sie entwickelt. Darum können Sie bei jedem Gebrauch sicher sein, beste Ergebnisse zu erhalten.

Willkommen bei Electrolux.

Besuchen Sie unsere Website, wo Sie:

Tipps für den Gebrauch fi nden, unsere Broschüren herunterladen, etwaige Probleme lösen und Informationen zum Kundendienst erhalten können:

www.electrolux.com

Ihr Produkt registrieren und so besseren Kundendienst erhalten können: www.registerelectrolux.com

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät bestellen können: www.electrolux.com/shop

KUNDENDIENST UND WARTUNG

Verwenden Sie stets Original-Ersatzteile.

Bevor Sie die autorisierte Kundendienststelle kontaktieren, legen Sie sich bitte die folgenden Daten zurecht: Modell, Artikelnummer (PNC), Seriennummer.

Diese Angaben fi nden Sie auf dem Typenschild des Geräts.

⚠️ Hinweis / Achtung - Für die Sicherheit wichtige Informationen

① Allgemeine Tipps und Informationen

Informationen zum Umweltschutz

Vorbehaltlich Änderungen.

1. ⚠SICHERHEITSHINWEISE

Lesen Sie vor der Installation und Verwendung des Gerätes die mitgelieferte Anleitung sorgfältig durch. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Installation oder Verwendung entstehen. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort auf, damit Sie sie später nachschlagen können.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verminderten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Kenntnissen oder Erfahrung verwendet werden, wenn sie bei der Anwendung beaufsichtigt werden oder im sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder zwischen 3 und 8 Jahren und Personen mit sehr umfangreichen und komplexen Behinderungen sind fernzuhalten, sofern sie nicht ständig beaufsichtigt werden.
• Kinder unter 3 Jahren sollten ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Lassen Sie Kinder nicht mit dem Gerät spielen.
• Halten Sie jegliche Verpackungen von Kindern fern und entsorgen Sie diese ordnungsgemäß.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb ist.
• Kinder dürfen das Gerät nicht ohne Aufsicht reinigen und pfl egen.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist für den Hausgebrauch über Kochfeldern, Herden und ähnlichen Kochgeräten bestimmt.
• Vor jeglichen Wartungsarbeiten ist das Gerät vom Netz zu trennen.
• ACHTUNG: Zugängliche Teile können bei der Verwendung mit Ko-chgeräten heiß werden.
• Verwenden Sie nur die mitgelieferten Befestigungsschrauben, falls nicht vorhanden, verwenden Sie die in der Montageanleitung empfohlenen Schrauben.
• Verwenden Sie keine Klebstoff e, um das Gerät zu befestigen.
• Der Mindestabstand zwischen der Kochfl äche, auf der die Pfannen stehen, und dem unteren Teil des Gerätes muss mindestens 65 cm betragen, sofern in der Montageanleitung nichts anderes angege-

ben ist. Wenn in der Einbauanleitung der Kochfl ä che ein größerer Abstand angegeben ist, muss dieser berücksichtigt werden.

• Die Ableitung der Luft muss den Vorschriften der örtlichen Behörden entsprechen.

- Sorgen Sie für eine gute Belüftung des Raumes, in dem das Gerät installiert ist, um den Rückfluss von unerwünschten Gasen aus Geräten, die Gas oder andere Brennstoff e verbrennen, einschließlich off ener Brände, in den Raum zu vermeiden.

- Stellen Sie sicher, dass die Lüftungsöff nungen nicht verstopft sind und die vom Gerät gesammelte Luft nicht in einen Kanal geleitet wird, in dem Rauch und Dampf aus anderen Geräten (Zentralheizungen, Thermosiphons, Warmwasserbereiter usw.) abgeführt werden.

- Wenn das Gerät zusammen mit anderen Geräten betrieben wird, sollte das im Raum erzeugte maximale Vakuum 0,04 mbar nicht überschreiten.

- Achten Sie darauf, dass das Netzkabel nicht beschädigt wird. Wenden Sie sich an unsere autorisierte Servicestelle oder einen Elektriker, um ein beschädigtes Netzkabel auszutauschen.

- Wird das Gerät direkt an die Stromversorgung angeschlossen, muss die elektrische Installation mit einer Trennvorrichtung ausgestattet sein, die es ermöglicht, das Gerät allpolig vom Netz zu trennen. Die vollständige Abschaltung muss den Bedingungen der Überspannungskategorie III entsprechen. Die Trennvorrichtungen müssen gemäß den Verkabelungsregeln in die feste Verkabelung eingebaut werden.

- Nicht unter dem Gerät fl ambieren.

- Nicht zum Absaugen von gefährlichen oder explosiven Stoff en und Dämpfen verwenden.

- Reinigen Sie das Gerät regelmäßig, um den Verschleiß des Oberfl ächenmaterials zu vermeiden.

- Reinigen Sie das Gerät regelmäßig mit einem weichen Tuch.

- Verwenden Sie keinen Dampfreiniger, Wasserstrahl, starke Scheuermittel oder scharfe Metallabstreifer, um die Oberfl äche des Gerätes zu reinigen. Nur neutrale Reinigungsmittel verwenden.

- Fettfi Iter regelmäßig (mindestens alle 2 Monate) reinigen und Fettablagerungen aus dem Gerät entfernen, um die Brandgefahr zu vermeiden.

- Reinigen Sie das Innere des Gerätes mit einem Tuch oder einer Bürste.

2.SICHERHEITSANLEITUNG

2.1 Installation

WARNING!

Verletzungsgefahr, Stromschlag, Ver brennungen oder Schäden am Gerät.

• Dieses Gerät darf nur von einer qualifizierten Person installiert werden.
• Installieren oder verwenden Sie kein beschädigtes Gerät.
• Befolgen Sie die mit dem Gerät gelieferten Installationsanweisungen.
• Seien Sie immer vorsichtig, wenn Sie das Gerät bewegen, da es schwer ist. Verwenden Sie immer Schutzhandschuhe und geschlossenes Schuhwerk.
• Entfernen Sie vor der Installation des Gerätes die gesamte Verpackung, alle Etiketten und die Schutzfolie.
  • Die Abluft nicht in einen Wandhohlraum einbauen, es sei denn, der Hohlraum ist für diesen Zweck vorgesehen.

2.2 Elektrischer Anschluss

WARNING!

Brandgefahr und elektrische Strom schlaggefahr.

• Alle elektrischen Anschlüsse sollten von einem qualifi zierten Elektriker vorgenommen werden.
• Stellen Sie sicher, dass die Parameter auf dem Typenschild mit den elektrischen Werten der Netzspannung kompatibel sind.
• Ist das Symbol (☐) nicht auf dem Typenschild aufgedruckt, muss das Gerät geerdet werden.
• Verwenden Sie immer eine korrekt installierte Schutzkontaktsteckdose.
• Lassen Sie keine Verwickelungen der Stromkabel zu.
• Verwenden Sie keine Multistecker-Adapter und Verlängerungskabel.
• Wenn die Netzsteckdose lose ist, schließen Sie den Netzstecker nicht an.

• Ziehen Sie nicht am Netzkabel, um das Gerät vom Stromnetz zu trennen. Ziehen Sie immer den Netzstecker.

• Der Stromschlagschutz von spannungsführenden und isolierten Teilen muss so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden kann.

• Stellen Sie sicher, dass das Gerät korrekt installiert ist. Lose und falsche Stromkabel können das Terminal zu heiß werden lassen.
• Schließen Sie das Gerät am Ende der Installation an. Stellen Sie sicher, dass nach der Installation Zugang zum Stromnetz besteht.

2.3 Verwendung

WARNUNG!

Verletzungsgefahr, Verbrennungsgefahr und Stromschlaggefahr.

• Dieses Gerät ist nur zu Kochzwecken bestimmt. Verwenden Sie dieses Gerät nicht für andere Zwecke.
• Ändern Sie nicht die Spezifikation dieses Gerätes.
• Betreiben Sie das Gerät nicht mit nassen Händen oder bei Kontakt mit Wasser.
• Verwenden Sie nur das mit dem Gerät mitgelieferte Zubehör.
• Halten Sie beim Kochen und Braten Flammen oder erhitzte Gegenstände von Fetten und Ölen fern.
• Keine unbedeckten elektrischen Gitter verwenden.
• Verwenden Sie das Gerät nicht als Ablagefl äche.
• Verwenden Sie keine Lupen, Ferngläser oder ähnliche optische Geräte, um direkt auf die Beleuchtung des Gerätes zu schauen.

2.4 Service

• Um das Gerät zu reparieren, wenden Sie sich bitte an ein Autorisiertes Service-Center.

- Verwenden Sie nur Original-Ersatzteile.

2.5 Entsorgung

WARNING! Verletzungs- und Erstickungsgefahr.

- Kontaktieren Sie Ihre Stadtverwaltung für

Informationen zur korrekten Entsorgung des Gerätes.

• Trennen Sie das Gerät vom Netz.

- Schneiden Sie das Netzkabel nahe am Gerät ab und entsorgen Sie es.

3. WARTUNG

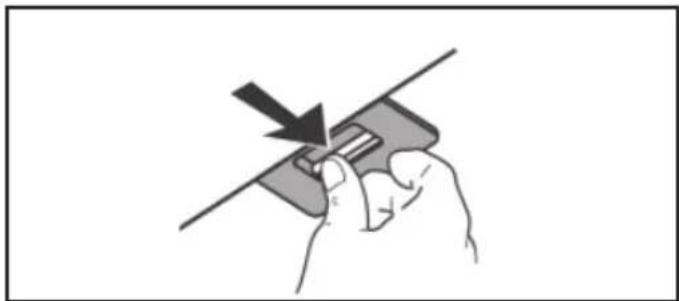

Um ein Brandrisiko zu vermeiden, die Haube mindestens alle 2 Monate reinigen, In Bezug auf die Verwendung.

Die Filter mit einem neutralen Reinigungsmittel mit der Hand oder in der Geschirrspülmaschine waschen. Beim Waschen in der Geschirrspülmaschine wird die Funktionstüchtigkeit der Filter nicht beeinträchtigt, wenn diese evtl. etwas ausbleichen.

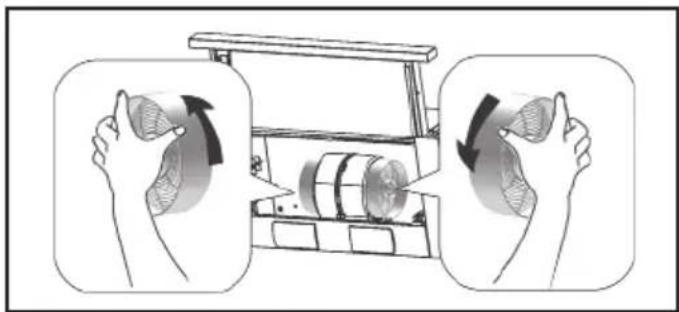

Aktivierter Holzkohlefi Iter eignet sich nicht zur Reinigung und es kann nicht erneuert werden und es muss ungefähr jede 4 Monate bzw. öfter bei besonders intensivem Betrieb gewechselt werden.

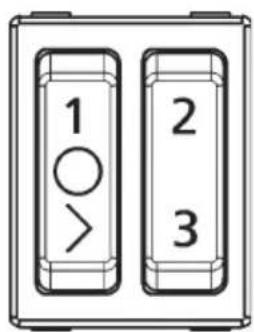

1 : die erste Motorgeschwindigkeit.

0 : Motor ausgeschaltet.

• 2 : die zweite Motorgeschwindigkeit.

• 3 : die dritte Motorgeschwindigkeit..

Das Öff nen/schließen des Teleskopschlittens steuert die Lichter Ein/Aus.

5. INSTALLATIONSMETHODEN

UMLUFT- ODER ABLUFTVERSION?

Die Abzugshaube kann als Abluft- oder Umluftversion installiert werden.

Entscheiden Sie vor der Installation, welche Version Sie wünschen (Umluft- oder Abluft-version).

Zur Verbesserung der Effi zienz raten wir, die Haube (sofern möglich) als Abluftversion zu installieren.

Abluftversion

Die Dunstabzugshaube reinigt die Luft und gibt sie über eine Abluftleitung nach außen ab.

Umluftversion

Die Dunstabzugshaube reinigt die Luft und leitet sie sauber wieder in den Raum zurück.

6. BELEUCHTUNG

Die Haube ist von der Stromversorgung abzuschalten.

⚠ Warning! Vor Berühren der Birnen muss man sich vergewissern, ob sie abgekühlt sind.

Gegen Lampen des gleichen Typs austauschen (CANDLE LED 4W, 220-240V, E14, ø37mm).

7. ANGABEN ZUM UMWELTSCHUTZ

Recyceln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in die entsprechenden Tonnen um diese dem Recycling zuzuführen. Tragen Sie zum Schutz der Umwelt und der menschlichen Gesundheit durch das Recycling von Elektro- und Elektronik-Altgeräten bei.

Entsorgen Sie die mit dem Symbol ____ gekennzeichneten Geräte nicht zusammen mit dem Hausmüll.

Bringen Sie das Produkt zu Ihrer örtlichen Recycling-Stelle zurück oder wenden Sie sich an Ihr Gemeindeamt.
