LFP316FW - Campana extractora ELECTROLUX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Electrolux
Modelo	LFP316FW
Velocidades del motor	3 velocidades (1, 2, 3) más Apagado (0)
Tipo de control	Botones pulsadores para el motor; deslizador telescópico para la luz
Tipo de iluminación	LED (CANDLE 4W, 220-240V, E14, 37mm)
Reemplazo de la bombilla	CANDLE LED 4W, 220-240V, E14, 37mm; código ILCOS D: DRBB/F-4-220-240-E14-37/100
Tipo de filtro de grasa	Metal (lavable)
Frecuencia de limpieza del filtro de grasa	Cada 2 meses; lavado a mano o en lavavajillas con detergente neutro
Tipo de filtro de carbón	Carbón activado (no lavable, reemplazable)
Frecuencia de reemplazo del filtro de carbón	Cada 4 meses (más frecuentemente con uso intensivo)
Tipo de instalación	Conducto (extracción de aire al exterior) o Recirculación (versión filtrante)
Distancia mínima a la placa	Al menos 65 cm (a menos que se especifique otra cosa en las instrucciones de la placa)
Alimentación eléctrica	220-240 V, 50 Hz
Conexión eléctrica	Requiere electricista calificado; el aparato debe estar conectado a tierra si el símbolo no está en la placa de características
Características de seguridad	Desconectar de la corriente antes del mantenimiento; no flambear debajo de la campana; limpiar regularmente para evitar incendios; vacío máximo en la habitación ≤0.04 mbar
Cumplimiento	Cumple con RoHS; EACCE
Medio ambiente	Reciclar el embalaje y los RAEE; no desechar con la basura doméstica
Servicio	Contactar con el Centro de Servicio Autorizado; usar solo piezas de repuesto originales

Preguntas frecuentes - LFP316FW ELECTROLUX

¿Con qué frecuencia debo limpiar los filtros de grasa?

Limpie los filtros de grasa cada 2 meses para evitar el riesgo de incendio. Se pueden lavar a mano o en un lavavajillas con un detergente neutro. La decoloración no afecta el rendimiento.

¿Cómo reemplazo el filtro de carbón?

El filtro de carbón activado no es lavable y debe reemplazarse aproximadamente cada 4 meses, o más frecuentemente si la campana se usa mucho. No se puede regenerar.

¿Qué tipo de bombilla usa la campana?

La campana usa una bombilla CANDLE LED 4W con 220-240V, zócalo E14 y 37mm de longitud. El código ILCOS D es DRBB/F-4-220-240-E14-37/100.

¿Puedo instalar la campana en modo de recirculación?

Sí, la campana se puede usar en versión filtrante (recirculación) donde el aire se purifica y se devuelve a la habitación. Alternativamente, puede usar la versión de conducto para extraer el aire al exterior. Para mayor eficiencia, se recomienda la extracción por conducto.

¿Cuál es la distancia mínima entre la campana y la placa?

La distancia mínima es de al menos 65 cm entre la superficie de la placa y la parte inferior de la campana, a menos que las instrucciones de instalación de la placa especifiquen una distancia mayor.

¿Cómo enciendo la luz?

La luz se controla mediante el deslizador telescópico. Al extraer el deslizador, la luz se enciende, y al empujarlo, se apaga.

¿Es segura la campana para niños?

La campana puede ser usada por niños de 8 años en adelante bajo supervisión. Los niños entre 3 y 8 años y aquellos con discapacidades deben mantenerse alejados a menos que estén supervisados continuamente. Los niños menores de 3 años deben mantenerse alejados. No permita que los niños jueguen con el aparato.

¿Qué debo hacer si la campana está dañada o necesita reparación?

Póngase en contacto con un Centro de Servicio Autorizado para reparaciones. Utilice siempre piezas de repuesto originales. Antes de cualquier mantenimiento, desconecte la campana de la alimentación eléctrica.

¿Puedo instalar la campana yo mismo?

La instalación debe ser realizada por una persona calificada. No instale ni use un aparato dañado. Siga las instrucciones de instalación suministradas con la campana. La conexión eléctrica debe ser realizada por un electricista calificado.

¿Por qué mi campana no extrae correctamente?

Verifique que los filtros de grasa estén limpios (límpielos cada 2 meses) y que el filtro de carbón (si está en modo de recirculación) no esté obstruido (reemplácelo cada 4 meses). Asegúrese de que las aberturas de ventilación no estén bloqueadas y que el conducto de extracción no esté obstruido.

MANUAL DE USUARIO LFP316FW ELECTROLUX

1. INFORMACIÓN SOBRE SEGURIDAD......26
2. INSTRUCCIONES DE SEGURIDAD....28
3. MANTENIMIENTO....29
4. MANDOS....29
5. MÉTODOS DE INSTALACIÓN....29
6. ILUMINACIÓN....30
7. CUIDADO DEL MEDIO AMBIENTE....30

DISEÑADOS PARA USTED

Gracias por elegir un equipo Electrolux. Ha elegido un producto soportado por décadas de experiencia e innovación. Ingenioso y elegante, está diseñado pensando en usted. Por lo tanto, cada vez que lo utilice, puede estar seguro de obtener los mejores resultados. Bienvenido a Electrolux.

Visite nuestro sitio web para:

bir consejos de uso, descargar nuestros folletos, solucionar posibles lemas, obtener información sobre el servicio:

stre su producto y obtenga un mejor servicio: v.registerelectrolux.com

pre accesorios, consumibles y repuestos originales para su equipo: v.electrolux.com/shop

ATENCIÓN AL CLIENTE Y MANTENIMIENTO

Siempre recomendamos el uso de repuestos originales.

Al comunicarse con el Centro de Servicio Autorizado, asegúrese de tener los siguientes datos: Modelo, código del producto (PNC), número de serie.

La información se encuentra en la placa de identifi cación.

Advertencia/Atención - Información importante para la seguridad

① Información y consejos generales

Información sobre el medio ambiente

Sujeto a cambios.

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y usar el dispositivo, lea atentamente las instrucciones proporcionadas. El fabricante no es responsable de ninguna lesión o daño que resulte de una instalación o uso incorrectos del dispositivo. Este manual debe mantenerse en un lugar seguro y de fácil acceso para su uso posterior.

1.1 Seguridad de niños y personas con discapacidades

• Este dispositivo puede ser utilizado por niños de al menos 8 años de edad y personas con capacidades físicas, sensoriales y mentales limitadas o por personas sin experiencia y conocimiento relevantes solo bajo la condición de que se proporcione una supervisión adecuada sobre dichas personas o instrucciones a dichas personas sobre el uso del dispositivo. de una manera segura que garantice su comprensión de las amenazas relacionadas.
• Los niños de 3 a 8 años y personas con discapacidades de carácter extenso y complejo no pueden tener acceso al dispositivo si no se les puede proporcionar supervisión constante.
• Los niños menores de 3 años no pueden tener acceso al dispositivo si no se les puede proporcionar supervisión constante.
• No se debe dejar a los niños utilizar el dispositivo como un juguete.
• Proteja los envases de los niños y deséchelos de manera adecuada.
• Los niños y los animales no pueden tener acceso a un dispositivo en funcionamiento.
• Los niños no pueden llevar a cabo la limpieza o el mantenimiento del dispositivo sin supervisión.

1.2 Reglas generales de seguridad

• El dispositivo está destinado para uso doméstico, sobre hornos, estufas y otros artefactos de cocina similares.
• Antes de realizar cualquier trabajo de mantenimiento, el dispositivo debe estar desconectado de la fuente de alimentación.
• CUIDADO: Las piezas a las que se puede acceder pueden calentarse durante el uso con dispositivos de cocina.
• Use solo los tornillos de montaje suministrados con el dispositivo; si no se han entregado, use los tornillos recomendados en las instrucciones de instalación.
• No use adhesivos para reparar el dispositivo.
• La distancia mínima entre la superfi cie de las placas vitrocerámicas

donde se encuentran los utensilios de cocina y la parte inferior del aparato debe ser de 65 cm, a menos que se especifici que lo contrario en las instrucciones de instalación. Si se ha especifici cada una distancia mayor en las instrucciones de instalación de las placas vitrocerámicas, esto debe tenerse en cuenta.

- La descarga de aire de escape debe prepararse de acuerdo con las leyes locales aplicables.

- En la habitación donde está instalado el dispositivo, se debe proporcionar una buena ventilación para evitar el riesgo de fl ujo de gases no deseados a los aparatos que queman gas u otros combustibles, incluido el fuego abierto.

- Asegúrese de que las aberturas de ventilación no estén bloqueadas y de que el aire que ingresa el aparato no se suministre a una tubería utilizada para eliminar el humo y el vapor de otros dispositivos (sistema de calefacción central, termosifones, calentadores de agua, etc.).

- Cuando el dispositivo se usa con otros dispositivos, el vacío máximo generado en la habitación no debe exceder 0.04 mbar.

- Tenga cuidado de no dañar el cable de alimentación. Para reemplazar un cable de alimentación dañado, contáctese con nuestro centro de servicio autorizado o un electricista.

- Si el dispositivo está conectado directamente a una fuente de alimentación, la instalación eléctrica debe estar equipada con un desconectador que permita que el dispositivo se desconecte por completo de la fuente de alimentación. La desconexión completa debe cumplir con las condiciones especifi cadas para sobretensiones de categoría III. El dispositivo utilizado para la desconexión debe conectarse mediante un cableado permanente, de acuerdo con los principios de las conexiones por cable.

- No fl ambee debajo del dispositivo.

- No use el dispositivo para eliminar materiales y vapores de sustancias peligrosas o explosivas.

- El dispositivo debe limpiarse regularmente para evitar el deterioro del material de la superfi cie.

- El dispositivo debe limpiarse regularmente con un paño suave.

- No utilice el limpiador de vapor, el rociador de agua, limpiadores abrasivos ni raspadores metálicos afi lados para limpiar la superfi cie del dispositivo. Use solo detergentes neutros.

- Limpie los filtros de grasa regularmente (mínimo cada 2 meses)

y elimine la grasa del dispositivo para evitar riesgos de incendio.

- Use un paño o cepillo para limpiar el interior del dispositivo.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

¡ADVERTENCIA! Riesgo de lesiones descargas eléctricas, quemaduras o daños en el dispositivo.

• La instalación del dispositivo solo debe ser realizada por una persona califi cada.
• No instale ni use un dispositivo dañado.
• Siga las instrucciones de instalación provistas con el dispositivo.
• Debido al gran peso del dispositivo, siempre tenga cuidado al moverlo. Siempre use guantes de protección y calzado completo para trabajos pesados.
• Antes de instalar el dispositivo, retire todo el embalaje, las etiquetas y la película protectora.
• No ventile el aire a través de la abertura de la pared a menos que el orifi cio esté diseñado para este propósito.

¡ADVERTENCIA! Riesgo de incendio y descarga eléctrica.

• La conexión eléctrica debe hacerla un electricista califi cado.
• Asegúrese de que las especificaciones en la placa de identifi cación sean consistentes con las características de la fuente de alimentación.
• Si el símbolo (回) no está impreso en la placa de identifi cación, el aparato debe estar conectado a tierra.
• Utilice siempre un enchufe debidamente instalado y completamente aislado.
• No deje el cable de alimentación colgando.
• No use adaptadores multimillonarios o cables de extensión.
• Si la toma de corriente está suelta, no conecte el dispositivo.

• No desconecte el dispositivo tirando de él por el cable de alimentación. Siempre jale el enchufe.

• La protección contra descargas eléctricas de las partes activas y las partes aisladas debe montarse de forma que no se pueda desmontar sin herramientas.

• Asegúrese de que el dispositivo esté instalado correctamente. Un cable de alimentación fl ojo e incorrecto puede hacer que los contactos se sobrecalienten.
• Conecte el dispositivo solo después de la instalación. Asegúrese de que la fuente de alimentación esté disponible después de la instalación.

2.3 Uso

¡ADVERTENCIA! Riesgo de lesiones, quemaduras y descargas eléctricas.

• El dispositivo está diseñado solo para cocinar. No use el dispositivo para otros fines que no sean los específi cados.
• No cambie la especificación del dispositivo.
• No opere el dispositivo con las manos mojadas o cuando esté en contacto con el agua.
• Utilice únicamente los accesorios suministrados con el dispositivo.
• Durante la cocción y la fritura, las grasas y los aceites no deben entrar en contacto con llamas u objetos calientes.
• No use redes eléctricas desnudas.
• No use el dispositivo como base para almacenar otros artículos.
• No use lupas, anteojos u otros dispositivos ópticos similares para mirar directamente a la fuente de luz del dispositivo.

2.4 Mantenimiento

• Para reparar el dispositivo, comuníquese con un centro de servicio autorizado.
• Utilice únicamente piezas de repuesto originales.

2.5 Utilización

¡ADVERTENCIA! Riesgo de lesiones

o estrangulamiento.

- Para obtener información sobre la eliminación correcta del dispositivo, póngase en contacto con las autoridades locales.

- Desconecte el dispositivo de la fuente de alimentación.

- Corte el cable de alimentación cerca del cuerpo del dispositivo y deséchelo.

3. MANTENIMIENTO

Limpie los fi ltros antigrasa por lo menos cada 2 meses para evitar los riesgos de incendio, en relación con su uso.

Lave con detergente neutro a mano o en una lavavajillas. En caso de lavado en lavavajillas, la eventual decoloración de los fi ltros no afectara de ningún modo su funcionamiento.

El fi Itro activo de carbón no se puede limpiar ni renovar y tiene que ser reemplazado aproximadamente cada 4 meses de uso o con mas frecuencia si se lo usa de una forma muy intensa.

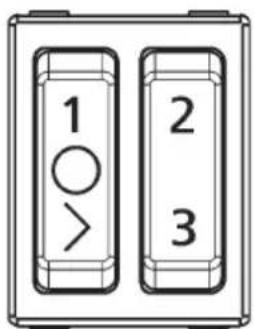

1: primera velocidad del motor.

0 : motor apagado.

• 2 : segunda velocidad del motor.

• 3 : tercera velocidad del motor.

Apertura / cierre del deslizador telescópico es regulado por el Enciende / Apaga de la Luz.

5. MÉTODOS DE INSTALACIÓN

¿FILTRANTE O ASPIRADORA?

La campana puede instalarse en versión aspiradora o fi ltrante. Decida desde el principio el tipo de instalación). Para mejorar las prestaciones, aconsejamos instalar la campana en la versión aspiradora (si es posible).

Versión aspiradora

La campana depura el aire y lo expulsa hacia fuera a través de un conducto de extracción.

Versión fi Itrante

La campana depura el aire y vuelve a introducir el aire limpio en la habitación.

6. ILUMINACIÓN

Hay que descontectar la capucha de la fuente de alimentación electrica.

Modelos LFT316X, EFT39X, EFT39K:

⚠ Atención! Antes de tocar las bombillas hay que comprobar si estan frias. Instalar las lamparas del mismo tipo (CANDLE LED 4W, 220-240V, E14, ø37mm).

7. CUIDADO DEL MEDIO AMBIENTE

Los materiales que llevan el símbolo deben ser reciclados.

Para someter los materiales de embalaje al reciclaje, deben colocarse en contenedores de residuos preparados. Los desechos de equipos eléctricos y electrónicos deben reciclarse para ayudar a proteger el medio ambiente y la salud humana.

Los dispositivos con el símbolo no se deben tirar con la basura doméstica.

El producto debe enviarse a una planta de tratamiento de residuos local o debe ponerse en contacto con las autoridades locales.
