Produkttyp	Wallbox EV11 (Fahrzeugladegerät)
Abmessungen (B×H×T)	248 × 337 × 124 mm
Gewicht	4.65 kg
Ladeleistung	3.7 kW (1-phasig) oder 11 kW (3-phasig)
Bemessungsstrom	16 A
Bemessungsspannung	230 V / 400 V AC
Frequenz	50 Hz
Ladekabel	5 m, Typ-2-Stecker
Kabelquerschnitt	5G2.5 mm² + 2×0.5 mm²
Anzahl der Ladepunkte	1
Schutzart	IP44
Schlagfestigkeit	IK08
Umgebungstemperatur (Betrieb)	-25 °C bis +40 °C
Umgebungstemperatur (Lagerung)	-35 °C bis +55 °C
Gehäusematerial	PC/ABS-Kunststoff, pulverbeschichteter Stahldeckel
Montageart	Oberflächenmontage (vertikal)
Normen	IEC TS 61439-7, EN 61851-1
Externer Schutz	RCD Typ A IΔN≤30 mA, LS-Schalter B16 oder C16
Gleichstromfehlererkennung	6 mA RCM-Modul
LED-Anzeige	Blinkt grün (bereit), leuchtet grün (Fahrzeug erkannt), blau (lädt), rot (Fehler)
Bestimmungsgemäße Verwendung	Laden von Elektrofahrzeugen (PEV/PHEV)
Reinigung	Nur trockenes Tuch; keine Wasserstrahlen oder aggressive Mittel
Wartung	Jährliche Inspektion durch einen qualifizierten Elektriker
Garantie	Änderungen machen die Garantie ungültig; Original-Ersatzteile erforderlich

Häufig gestellte Fragen - EV11 PCE

Wie hoch ist die Ladeleistung des EV11?

Der EV11 liefert bis zu 11 kW bei 3-phasiger Versorgung oder 3.7 kW bei 1-phasiger Versorgung.

Wie interpretiere ich die LED-Anzeige?

Blinkt grün bedeutet, dass die Station bereit ist. Leuchtet grün zeigt an, dass ein Fahrzeug erkannt wurde. Blau bedeutet, dass der Ladevorgang läuft. Rot zeigt einen Fehler an.

Kann ich die Wallbox im Freien installieren?

Ja, die Wallbox hat die Schutzart IP44 und ist daher für den Außeneinsatz geeignet. Direkte Sonneneinstrahlung und Wasserstrahlen vermeiden.

Welcher Leitungsschutzschalter und Fehlerstromschutzschalter (RCD) sind erforderlich?

Sie benötigen einen RCD Typ A mit IΔN ≤ 30 mA und einen LS-Schalter B16 oder C16 für die Versorgungsleitung.

Wie reinige ich die Wallbox?

Mit einem trockenen Tuch reinigen. Keine Wasserstrahlen, Dampfreiniger oder aggressive Reinigungsmittel verwenden.

Was soll ich tun, wenn die LED rot leuchtet?

Entfernen Sie das Ladekabel. Wenn die LED weiterhin rot leuchtet, kontaktieren Sie den Support. Versuchen Sie keine Reparaturen selbst.

Ist das Ladekabel fest angeschlossen?

Ja, der EV11 wird mit einem festen 5 Meter langen Ladekabel mit Typ-2-Stecker geliefert.

Welche Schutzklasse hat die Wallbox?

Die Wallbox ist Schutzklasse II (doppelt isoliert) und benötigt keinen Schutzleiter für ihr Gehäuse.

Kann ich ein Verlängerungskabel oder einen Adapter verwenden?

Nein, die Verwendung von Adaptern oder Verlängerungskabeln ist verboten. Schließen Sie das Fahrzeug nur direkt an.

Wie oft sollte die Wallbox gewartet werden?

Eine jährliche Inspektion durch einen qualifizierten Elektriker wird empfohlen, um Sicherheit und Funktionalität zu gewährleisten.

BEDIENUNGSANLEITUNG EV11 PCE

Montage- und Bedienungsanleitung

WALLBOX

EV11 Mounting and

DE

Montage- und Bedienungsanleitung

WALLBOX EV11 Seite 4 - 21

EN

1. Allgemeine Informationen 5

1.1 Verwendung dieser Bedienungsanleitung 5
1.2 Zielgruppe....5
1.3 Kundenseitige Verantwortung 5
1.4 Haftungsbeschränkung 5
1.5 Arten der Sicherheitshinweise 6
1.6 Sicherheitshinweise 6
1.7 Bestimmungsgemäße Verwendung 7

1.8 Vernünftigerweise vorher-sehbare Fehlanwendung ....7

1.9 Gewährleistung 7

1. Beschreibung der Ladestation 8

2. Lieferumfang 9

3. Maßskizzen 10

4. Technische Daten 11

5. Montage 12

6.1 Standortauswahl....12
6.2 Montagelage 12
6.3 Aufputzmontage....13
6.4 Bedingungen für den elektrischen Anschluss 15
6.5 Elektrischer Anschluss der Ladestation 16
6.6 Sicherheitsprüfungen 17
6.7 Inbetriebnahme 17

1. Bedienung 18

7.1 Bedeutung der LED Statusanzeige 18
7.2 Fahrzeug laden 18
7.3 Beenden des Ladevorganges 19

1. Fehlerbehebung 20

2. Reinigung und Wartung 21

9.1 Reinigung 21
9.2 Inspektion und Wartung 21
9.3 Ersatzteile....21
9.4 Kontakt zum Support 21
9.5 Entsorgung....21

Dokument: 11202 EV11 BA V1.1 07/2021

© PC Electric Gesellschaft m.b.H.

Dieses Dokument ist urheberrechtlich geschützt.

Der Inhalt diese Dokumentes ist Eigentum der PC Electric Gesellschaft m.b.H. und darf weder ganz noch teilweise ohne Genehmigung des Rechtsinhabers vervielfältigt oder reproduziert werden.

Änderungen im Sinne der technischen Weiterentwicklung vorbehalten.

Angaben erfolgen ohne Gewähr.

1. Allgemeine Informationen

1.1 Verwendung dieser Bedienungsanleitung

Diese Bedienungsanleitung beinhaltet erforderliche Informationen für die sachgerechte Montage und Bedienung der WALLBOX EV11 in allen Lebenszyklusphasen. Die sicherheitstechnischen Informationen gewährleisten den sicheren und effizienten Umgang mit der WALLBOX EV11 für Mensch und Umwelt. Die Bedienungsanleitung ist ein Bestandteil des Produkts. Sie ist über die gesamte Lebensdauer des Produkts aufzubewahren und und muss vor Beginn aller Arbeiten sorgfältig vom Besitzer und allen Fachkräften gelesen und verstanden werden. Die Abbildungen dienen dem besseren Verständnis und können von der gelieferten Ausführung abweichen.

1.2 Zielgruppe

Diese Bedienungsanleitung richtet sich an die elektrotechnischen Fachkräfte, die die WALLBOX EV11 montieren und in Betrieb nehmen, sowie an alle Personen, die das Produkt bedienen.

1.3 Kundenseitige Verantwortung

Die folgenden Angaben sind kundenseitig einzuhalten:
Erforderliche Dokumente für elektrotechnische Fachkräfte bereitstellen.
Auf die bestimmungsgemäße Verwendung achten.

1.4 Haftungsbeschränkung

Firma PC Electric GmbH übernimmt keine Haftung für entstandene Schäden durch:

Missachtung dieser Bedienungsanleitung
Nicht bestimmungsgemäße Verwendung
Einsatz von nicht qualifi ziertem Personal
Einsatz nicht geprüfter Komponenten von Drittanbietern

1.5 Arten der Sicherheitshinweise

Im Handbuch fi nden Sie an verschiedenen Stellen Hinweise und Warnungen vor möglichen Gefahren. Die verwendeten Symbole haben folgende Bedeutung:

GEFAHR

Nichtbeachtung führt zu Tod oder schwerer Verletzung.

WARNUNG

Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.

Entkommen aus der Gefahr.

VORSICHT

Nichtbeachtung kann zu Verletzungen führen. Entkommen aus der Gefahr.

HINWEIS

Erläuterung Hinweis

Wichtige ergänzende Informationen zur PCE Wallbox EV11.

1.6 Sicherheitshinweise

VORSICHT

Möglicher Sachschaden!

Das Ladekabel nur an der Ladekupplung und nicht am Kabel aus der Halterung ziehen.
Das Ladekabel darf nicht mechanisch beschädigt werden (geknickt, eingeklemmt oder überfahren).
Der Kontaktbereich der Fahrzeugkupplung darf nicht mit Hitzequellen, Schmutz oder Wasser in Berührung kommen. Bei Nichtgebrauch mit Schutzkappe abdecken.

WARNUNG

Gefahr durch elektrischen Schlag und Brandgefahr!

Montage, Installation, erste Inbetriebnahme, Wartung, Nachrüstung oder Entsorgung der Ladestation müssen von elektrotechnischen Fachkräften 1) durchgeführt werden. Die länderspezifi schen Richtlinien, Sicherheitsverordnungen und zutreff enden Produktnormen müssen eingehalten werden.
Die Ladestation darf nur in einem einwandfreien Zustand betrieben werden.

Eine beschädigte Ladestation muss umgehend außer Betrieb gesetzt werden und durch eine qualifi zierte und befugte Elektrofachkraft repariert bzw. ausgetauscht werden.
Es dürfen keine Kennzeichnungen (z.B. Sicherheitssymbole, Warnhinweise, Leitungsmarkierungen...) von der Ladestation entfernt werden.
Beachten Sie die Hinweise und Anleitungen Ihres Fahrzeugs, bevor Sie das Fahrzeug mit der Ladestation aufl aden.

^1) Personen, die aufgrund fachlicher Ausbildung, Kenntnis und Erfahrung sowie Kenntnis der einschlägigen Normen die übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen können.

1.7 Bestimmungsgemäße Verwendung

Die Ladestation ist für das Aufl aden elektrisch betriebener Fahrzeuge, z.B. Elektrofahrzeuge (PEV) oder Plug-In-Hybrid Fahrzeuge (PHEV) bestimmt.

Die bestimmungsgemäße Verwendung der Ladestation umfasst die Einhaltung der Umgebungsbedingungen, für die diese Ladestation entwickelt wurde (siehe Seite 12 / Kapitel 6 Montage).

Die Ladestation wurde unter Beachtung der einschlägigen Normen entwickelt, gefertigt, geprüft und dokumentiert. Bei Beachtung der für den bestimmungsgemäßen Gebrauch beschriebenen Anweisungen und sicherheitstechnischen Hinweise gehen vom Produkt im Normalfall keine Gefahren für die Gesundheit von Personen oder Sachschäden aus.

Für Montage und Anschluss der Ladestation sind die jeweiligen nationalen Vorschriften zu beachten.

WARNUNG

Nichtbeachtung der Sicherheitshinweise kann zu Lebensgefahr, Verletzungen und Schäden an der Ladestation führen!

Die bestimmungsgemäße Verwendung ist einzuhalten.
Alle Vorgaben zur Montage der Ladestation sind einzuhalten (siehe Kapitel „Montage“)

Arbeiten an der Ladestation dürfen nur von qualifi zierten Elektrofachkräften durchgeführt werden.
Persönliche Schutzausrüstung benutzen.
Die Betriebsbedingungen in den Technischen Daten sind einzuhalten.

HINWEIS

Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für daraus entstandene Schäden für Mensch, Umwelt und mögliche Sachschäden übernimmt PC Electric GmbH keine Haftung.

1.8 Vernünftigerweise vorhersehbare Fehlanwendung

Bei einer Verwendung außerhalb der vorgegebenen Grenzen oder bei einer Handhabung, die nicht in dieser Bedienungsanleitung beschrieben ist, können die Sicherheit und die Eigenschaften des Produktes beeinträchtigt werden.

Es dürfen keine eigenmächtigen Umbauten und Modifi kationen an der Ladestation vorgenommen werden.
Unsachgemäße Verwendung (z.B.: Ziehen der Ladekupplung am Kabel, Fall aus großer Höhe, Wurf, etc.) ist unzulässig.
Keine defekten, abgenützten oder verschmutzten Ladekupplungen verwenden.
Das Verwenden von Adaptern jeglicher Art ist untersagt.
Ein Anschluss von anderen Geräten (z.B. Elektrowerkzeugen) ist nicht zulässig.
Die Ladestation darf nicht mit anderen Gegenständen oder Materialien abgedeckt werden.
Auf der Ladestation dürfen keine Fremdgegenstände abgestellt werden.

1.9 Gewährleistung

Es dürfen nur die von PC Electric GmbH ausdrücklich erlaubten Instandhaltungsarbeiten vorgenommen werden. Umbauten und Veränderungen führen zum Verlust des Gewährleistungsanspruchs.

HINWEIS

Weitere Informationen (z.B. chemische Beständigkeit oder UV-Beständigkeit der Ladestation) sind im PCE-Produktkatalog angeführt. (www.pcelectric.at)

2. Beschreibung der Ladestation

Kunststoff gehäuse: schlagfestes PC/ABS

Gehäuseabdeckung und Montageplatte: Stahlblech, pulverbeschichtet RAL7016

Aufkleber

LED Statusanzeige

ACHTUNG!

Fahrzeugsteckdose verriegelt während des Ladevorgangs. Der Ladevorgang muss unterbrochen werden um die Ladekupplung entfernen zu können.

ATTENTION!

PC Electric GesmbH Diesseits 145 A-4973 St. Martin/Ionkreis www.pcelectric.at

Typ: 370100

Wallbox EV11

U_n:230 / 400V

f_n :50Hz

I_nA : 16A

RDF: 1,0

IEC 61439-7, EN 61851-1 ACSEV

IP44

2021-07-07

3. Lieferumfang

		Menge
1	PCE Wallbox mit fest angeschlagenem Kabel und Fahrzeugkupplung Typ2	1
2	Gehäuseabdeckung 1
3	Montageplatte 1
4	Linsenblechschraube DIN 7981 4,8x9,5 VZ 4
5	Montage- und Bedienungsanleitung 1

Bohrabmessungen
Montageplatte

5. Technische Daten

Produkttyp	Wallbox EV11
Normkonformität IEC 61439-7; EN 61851-1
Anzahl Ladepunkte 1
Ladekabel Länge / Querschnitt 5m / 5G2,5mm2 + 2x0,5mm2
Ladekupplung Typ 2
Ladeleistung 3,7 kW (1~) oder 11kW (3~)
Lademodus Mode 3, Case C (mit Ladekupplung)
Art des Ladestroms AC 3-phasig (kann auch 1-phasig betrieben werden)
Anzahl Kontakte 5 (L1, L2, L3, N, PE)
Nennstrom InA	16A
Leitungsquerschnitt (Versorgung) 5G2,5mm2 (16A 3~), 3G2,5mm2 (16A 1~)
Kabelverschraubung (Versorgung) M25 (Kabeldurchmesser 8–17mm)
Nennspannung UN	230V / 400V
Nennfrequenz fN	50 Hz
Netzsystem TN/TT
Schutzklasse	II
Überspannungskategorie	III
EMV Einteilung	B
Umgebungstemperatur Betrieb	-25°C bis +40°C (ohne direkte Sonneneinstrahlung)
Umgebungstemperatur Lagerung -35°C bis +55°C
Schutzart	IP44
Schlagfestigkeit	IK08
externe Absicherung erforderlich	FI Typ A |ΔN≤30mA
Leitungsschutzschalter	nicht integriert (Vorsicherung LS B16 oder C16 notwendig)
Status gemäß EN 61851-1	Status D mit Ventilatoren wird nicht unterstützt
DC-Fehlerstromerkennung	6mA RCM Modul
Gehäuse	Kunststoffgehäuse aus PC/ABS (ähnlich RAL7035), Gehäuseabdeckung Stahl pulverbeschichtet (ähnlich RAL7016)
Abmessungen/Gewicht	BxHxT 248 x 337 x 124mm / 4,65 kg
Befestigungsart	Aufputzmontage

Folgende Richtlinien und Normen wurden eingehalten:

Niederspannungsrichtlinie 2014/35/EU

EMV-Richtlinie 2014/30/EU

ROHS-Richtlinie 2011/65/EU

IEC 61439-7; EN 61851-1

CE

6. Montage

DE

6.1 Standortauswahl

Die Ladestation ist für den Innen- und Außenbereich geeignet.

Umgebungsbedingungen:

• keine direkte Sonneneinstrahlung
• Umgebungstemperatur: -25 °C bis +40 °C
• Luftfeuchtigkeit: 5% bis 95%
• Seehöhe: 0 m bis 2000 m

Montieren Sie die Ladestation auf keinen Fall so, dass sie direkter Sonneneinstrahlung ausgesetzt ist.

Montieren Sie die Ladestation nicht in der Nähe von entfl ammbaren oder explosiven Stoff en.

Die Ladestation darf nicht an Orten montiert werden, wo sie direktem Strahlwasser ausgesetzt ist (z.B. Hochdruckreiniger oder Autowaschanlagen).

Montieren Sie die Ladestation nicht in überschwemmungsgefährdeten Bereichen.

Die Ladestation darf nicht an Orten montiert werden, wo sie Rettungswege oder Personendurchgänge blockiert.

Montieren Sie die Ladestation nur in vibrationsfreier Umgebung.

6.2 Montagelage

Die Montage der Ladestation muss vertikal an einer senkrechten, ebenen Wand oder an einer geeigneten Standsäule erfolgen.

HINWEIS

Der niedrigste Punkt der Fahrzeug-Kupplung muss in Ruhestellung zwischen 0,5 m und 1,5 m über Bodenhöhe liegen.

6.3 Aufputzmontage

HINWEIS

Kontrollieren Sie die Ladestation nach dem Auspacken auf etwaige Beschädigungen.

HINWEIS

Für Montage und Installation der Ladestation sind die jeweiligen nationalen Vorschriften zu beachten.

HINWEIS

Für die Montage ist geeignetes Werkzeug zu verwenden.

Montageplatte als Schablone an die Wand anlegen.
Nehmen Sie eine Wasserwaage zur Hilfe, um zu gewährleisten, dass die Wallbox im Lot ist.

Zeichnen Sie die Bohrlöcher an.

An den markierten Stellen mit einem für das Wandmaterial geeigneten Bohrer bohren.

HINWEIS

Bei der Montage darauf achten, dass Montageplatte und Gehäuseunterseite nicht verzogen oder deformiert werden.

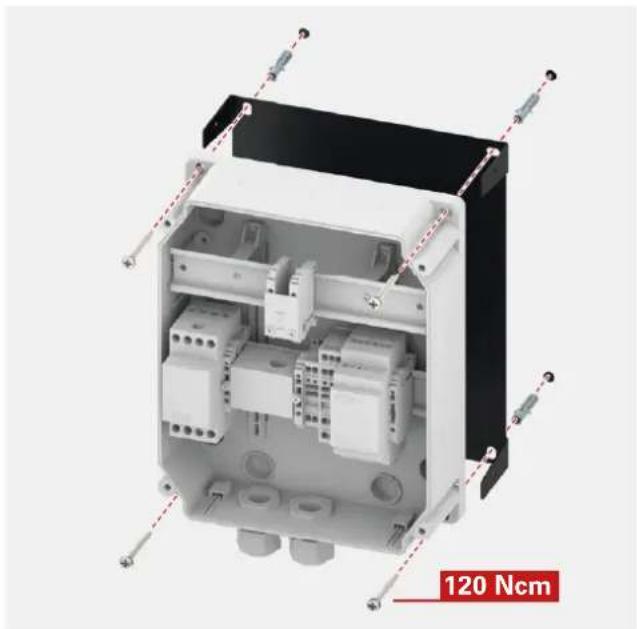

Legen Sie die Montageplatte hinter das Gehäuseunterteil der PCE Wallbox EV11 und befestigen Sie beides mit vier für die Wandbeschaff enheit geeigneten Linsenkopfschrauben. Das max. Drehmoment von 120 Ncm darf nicht überschritten werden.

Bei Erstinbetriebnahme befolgen Sie anschließend die Anweisung „Elektrischer Anschluss“ (Seite 16 / Kapitel 6.5)

Montage

DE

三

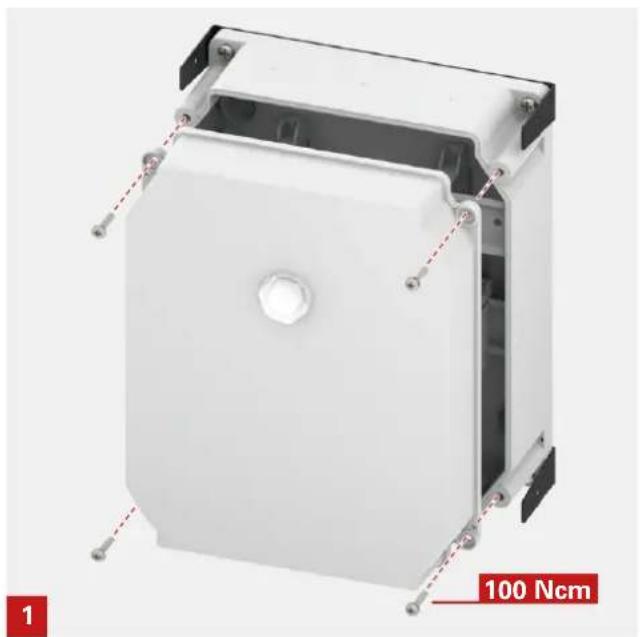

Befestigen Sie den Gehäusedeckel mithilfe der vier mitgelieferten Schrauben (Abb. 1). Das max. Drehmoment von 100 Ncm für die Gehäuseschrauben darf nicht überschritten werden.

Um die Gehäuseabdeckung zu montieren, halten Sie diese wie in Abb. 2 gezeigt zur Montageplatte (dazu die Flügel der Abdeckung leicht auseinanderziehen) und befestigen Sie die Abdeckung zuerst unten mithilfe der mitgelieferten Linsenblechschrauben.

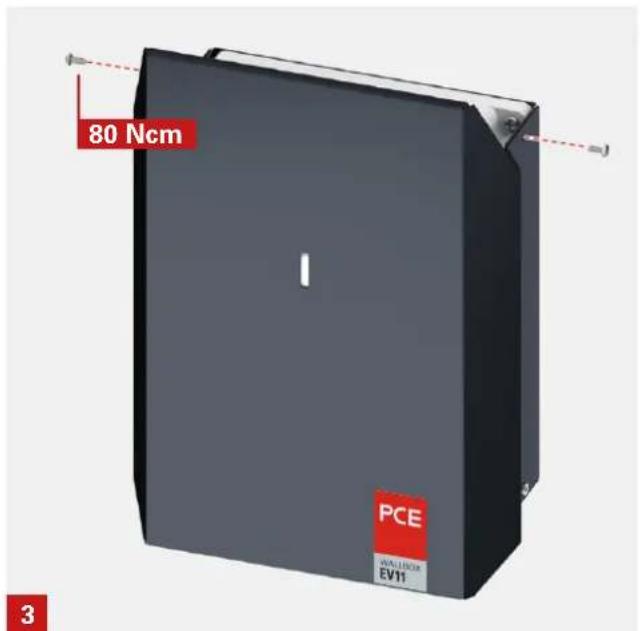

Klappen Sie anschließend die Gehäuseabdeckung hoch (Abb. 3) und befestigen Sie die Abdeckung auch oben mit den mitgelieferten Linsenblechschrauben.

6.4 Bedingungen für den elektrischen Anschluss

Vorgaben für die Unterverteilung:

Jeder Ladepunkt muss über eine eigene Zuleitung mit entsprechender Absicherung verfügen.
Die Wallbox braucht einen passenden Leitungsschutzschalter und Fehlerstrom Schutzschalter. Da die Wallbox bereits über eine Gleichstromfehlererkennung >6mA verfügt, benötigen Sie keinen RCD Typ B.

Verwenden Sie möglichst einen Überspannungsschutz in der Unterverteilung.
Beachten Sie die Beschriftung der Anschlussklemmen (L3, L2, L1, N, PE)
Verwenden Sie die in der Tabelle angegebenen Kabelquerschnitte.

5 SICHERHEITSREGELN:

Vor Beginn der Arbeiten:

• Freischalten
• gegen Wiedereinschalten sichern
• Spannungsfreiheit feststellen
• Erden und kurzschließen
• Benachbarte unter Spannung stehende Teile abdecken oder abschranken

HINWEIS

Die Ladestation hat keinen eigenen Netzschalter. Der Leitungsschutzschalter der Versorgungsleitung dient als Netztrenneinrichtung.

Verwendete Anschlussklemmen:

Hersteller:	Weidmüller Interface GmbH & Co KG
Fabrikat:	Klippon®Connect
Produktfamilie:	A-Reihe
Typ:	A4C 2.5

Bemessungsdaten

Bemessungsquerschnitt:	2,5 mm ^2
Bemessungsspannung:	800 V
Bemessungsstoßspannung:	8 kV
Bemessungsstrom:	24 A
Verlustleistung:	0,77 W
Normen:	IEC 60947-7-1
Strom bei max. Leiter:	24 A

Klemmbare Leiter (Bemessungsanschluss)

Leiteranschlussquerschnitt AWG min. AWG 12 / max. AWG 28
Leiteranschlussquerschnitt, eindrähtig min. 0,5mm^2 / max. 2,5 mm^2
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoff kragen DIN 46228/4	min. 0,5mm^2 / max. 2,5 mm^2
Leiteranschlussquerschnitt feindrähtig AEH DIN 46228/1 min. 0,5mm^2 / max. 2,5 mm^2
Leiteranschlussquerschnitt, feindrähtig min. 0,5mm^2 / max. 2,5 mm^2
Leiteranschlussquerschnitt, mehrdrähtig min. 0,5mm^2 / max. 2,5 mm^2
Werkstoff Wemid
Farbe dunkelbeige
Brennbarkeitsklasse nach UL94 V-0
Dauergebrauchstemperatur	min. -60^ / max. 130^

6.5 Elektrischer Anschluss der Ladestation

Für den elektrischen Anschluss der Ladestation gehen Sie wie folgt vor:

Die Zuleitung (Versorgung) erfolgt durch eine Kabelverschraubung (M25) von unten. Führen Sie die Zuleitung ein und schließen Sie diese an den schraublosen Klemmblock (Klippon®Connect) der Ladestation an (siehe Bild). Bei fl exiblen Leitungen sind Aderendhülsen (gemäß Herstellerangaben) zu verwenden.

Kabelverschraubung festziehen
Kontrollieren Sie den Dichtspalt auf mögliche Fremdkörper und setzen Sie die Kunststoff abdeckung auf das Kunststoff gehäuse.
Befestigen Sie die Kunststoff abdeckung mit Hilfe der vier metrischen Schrauben (max. 100 Ncm).

Anschluss 3-phasige Zuleitung (L3, L2, L1, N, PE)

Anschluss 1-phasige Zuleitung (L1, N, PE)

6.6 Sicherheitsprüfungen

Elektrische Anlagen oder Geräte müssen vor der ersten Inbetriebnahme vom Errichter der Anlage bzw. des Geräts auf die Wirksamkeit der Schutzmaßnahme(n) der Anlage, gemäß den national geltenden Vorschriften, geprüft werden. Dies gilt auch für die Erweiterung oder Änderung bestehender Anlagen oder elektrischer Geräte. Sämtliche Bestimmungen für die Schutzmaßnahmen sind einzuhalten.

Folgende Punkte sind zu berücksichtigen:

Die Prüfungen (Durchgängigkeit der Verbindungen des Schutzleiters; Isolationswiderstand; RCD- (FI-) Auslösestrom, Auslösezeit, ...) sind durchzuführen.
Die verwendeten Messgeräte müssen den nationalen Vorschriften entsprechen!
Die Messergebnisse sind zu dokumentieren. Von der Prüfung ist ein Prüfprotokoll zu erstellen und aufzubewahren.

6.7 Inbetriebnahme

Versorgen Sie die Ladestation mit Spannung (z.B. Einschalten vorgeschalteter Leitungsschutzschalter).
Die LED Statusanzeige sollte nun grün blinken. Kontrollieren Sie mittels geeignetem Prüfadapter die einzelnen Funktionen und Zustände und messen Sie die korrekten Spannungen an L1, L2, L3, N und PE gemäß der Anleitung des Prüfadap- terherstellers.

VORSICHT

Entfernen Sie weder die Metallgehäuseabdeckung noch den Kunststoff gehäusedeckel sobald die Ladestation unter Spannung steht.

7.1 Bedeutung der LED Statusanzeige

Die Ladestation verfügt über eine LED Statusanzeige, die den aktuellen Zustand der Ladestation anzeigt. Die Farben der LED Statusanzeige stellen dabei folgende Zustände dar:

Licht blinkt GRÜN

Die Ladestation ist betriebsbereit

Licht leuchtet GRÜN

Das Fahrzeug wurde erkannt

Licht leuchtet BLAU

Der Ladevorgang läuft

Licht leuchtet oder blinkt ROT

Störung

VORSICHT

Vermeiden Sie direkten Blickkontakt mit der leuchtenden LED.

7.2 Fahrzeug laden

Ihre Ladestation besitzt ein fest angeschlagenes Ladekabel.

VORSICHT

Achten Sie darauf, dass das Ladekabel zu keinem Zeitpunkt unter Zugspannung steht.

Achten Sie darauf, dass das Ladekabel, wenn es mit der Ladestation und dem Fahrzeug verbunden ist, keine Wege von anderen Verkehrsteilnehmern blockiert!

Stolpergefahr durch am Boden liegendes Ladekabel.

Stellen Sie sicher, dass die LED Statusanzeige grün blinkt.

Verbinden Sie das Ladekabel mit dem Elektrofahrzeug. Es erfolgt eine automatische Verriegelung der Ladekupplung. Die LED Statusanzeige leuchtet blau.

HINWEIS

Die Ladestation darf nicht mit anderen Gegenständen oder Materialien abgedeckt werden. Auf der Ladestation dürfen keine Fremdgegenstände abgestellt werden.

7.3 Beenden des Ladevorganges

Wenn der gewünschte Ladezustand erreicht ist, beenden Sie den Ladevorgang an Ihrem Elektrofahrzeug.

HINWEIS

Wenn das Fahrzeug vollständig geladen ist, beendet das Fahrzeug den Ladevorgang automatisch. Die LED leuchtet GRÜN.

Trennen Sie das Ladekabel vom Elektrofahrzeug. Folgen Sie dazu den Anweisungen der Gebrauchsanleitung Ihres Fahrzeugs.

HINWEIS

Ladekabel erst von der Ladestation trennen wenn die automatische Verriegelung gelöst ist.

8. Fehlerbehebung

Fehlerbeschreibung	LED Status-anzeige	Mögliche Ursache / Behebung
Der Ladevorgang wird nicht gestartet. Die Status-LED blinkt grün.		Das Fahrzeug wird nicht erkanntPrüfen Sie zunächst den Sitz des Ladekabels am Fahrzeug. Falls das Problem weiterhin besteht, überprüfen Sie, ob das Fahrzeug eine Fehlermeldung anzeigt. In diesem Fall wenden Sie sich für weitere Informationen an Ihren Fahrzeughändler.
		Ladekabel defektKontaktieren Sie unseren Support.
Die Status-LED leuchtet rot.		DC-Fehler oder allgemeiner FehlerEntfernen Sie das Ladekabel. Wenn die Status-LED immer noch rot leuchtet, kontaktieren Sie unseren Support.
Die Status-LED leuchtet nicht.	[2DYS]	Die Ladestation wird nicht mit Spannung versorgt.Kontaktieren Sie den Installateur Ihrer Ladestation.Die Status-LED ist defekt.Kontaktieren Sie unseren Support.

HINWEIS

Beachten Sie, dass Sie als Nutzer lediglich die in der Tabelle aufgeführten Maßnahmen zur Fehlerbehebung selbsttätig durchführen dürfen. Alle weiteren Maßnahmen zur Fehlerbehebung dürfen nur von qualifi ziertem Fachpersonal durchgeführt werden.

9. Reinigung und Wartung

9.1 Reinigung

VORSICHT

Beenden Sie vor Reinigung, Pfl ege und Wartungsarbeiten den Ladevorgang. Lösen Sie zusätzlich das Ladekabel aus einem eventuell angeschlossenen Fahrzeug und geben Sie die Schutzkappe auf die Ladekupplung.

Sie können die Ladestation folgendermaßen reinigen: Wischen Sie die Ladestation außen mit einem trockenen Tuch ab.

VORSICHT

Die Ladestation darf nicht mit einem Wasser- oder Dampfstrahlreiniger gereinigt werden.

VORSICHT

Verwenden Sie für die Reinigung der Ladestation keinesfalls aggressive Reinigungsmittel, scheuernde Materialien oder Strahlwasser. Das kann Schäden an der Ladestation zur Folge haben.

9.2 Inspektion und Wartung

Die Ladestation ist grundsätzlich wartungsfrei, muss jedoch vom Eigentümer regelmäßig auf Defekte an der Ladebuchse bzw. an der Ladekupplung (inklusive Ladekabel) und auf Gehäusebeschädigungen überprüft werden (Sichtkontrolle) sowie auf Defekte, Abnützungen und Verschmutzungen an der Ladebuchse bzw. an der Ladekupplung inklusive Ladekabel.

Die Ladestation und die zugehörige Unterverteilung sind einmal jährlich im Zuge der Wiederkehrenden Prüfung durch eine qualifi zierte Elektrofachkraft auf ihre Funktion und Sicherheit zu überprüfen. Das Ergebnis der Überprüfung muss protokolliert und bis zur nächsten Überprüfung aufbewahrt werden.

HINWEIS

Die Inspektion, Wartung oder Reparatur der Ladestation darf nur von qualifi zierten Elektrofachkräften 📁 durchgeführt werden.

9.3 Ersatzteile

Es sind ausschließlich Original-Ersatzteile zu verwenden.

9.4 Kontakt zum Support

PC Electric Gesellschaft m.b.H.

Diesseits 145

4973 St. Martin im Innkreis

Telefon: [phone]

eMail: [e-mail]

9.5 Entsorgung

HINWEIS

Entsorgen Sie die Wallbox sachgerecht gemäß den länderspezifi schen Vorschriften.

Elektro- und Elektronikgeräte müssen getrennt vom allgemeinen Hausmüll entsorgt werden.
Die Werkstoff e sind gemäß ihrer Kennzeichnung wieder verwertbar.

Table of contents

1. General information ...... 23

Fahrzeugsteckdose verriegelt während des Ladevorgangs. Der Ladevorgang muss unterbrochen werden um die Ladekupplung entfemen zu können.

ATTENTION!

PC Electric GesmbH Diesseits 145 A-4973 St. Martin/Ionkreis www.poelectric.at

Typ: 370100

Wallbox EV11

U_n:230 / 400V

f_n :50Hz

I_nA : 16A

RDF: 1,0

IEC 61439-7, EN 61851-1 ACSEV

IP44

2021-07-07

4973 St. Martin im Innkreis

Telefon: [phone]

eMail: [e-mail]

9.5 Disposal

NOTE
