Produkttyp	Leergehäuse für Niederspannungs-Schaltgerätekombinationen
Marke	PCE
Modell	FLEX 10-E
Außenabmessungen (H x B x T)	471 mm x 230 mm x 158 mm
Innenabmessungen – geschützter Raum (H x B x T)	461 mm x 220 mm x 92 mm
Gewicht	1,9 kg
Maximale Tragfähigkeit	10 kg
Schutzart (IP)	IP66/IP67
Schutzart (IK)	IK08 (5 Joule Schlagenergie)
Material Gehäuse	ABS (Acryl-Butadien-Styrol)
Material Klappfenster	PC (Polycarbonat)
Bemessungsisolationsspannung	690 V
Umgebungstemperatur	-25 °C bis +40 °C
Transport- und Lagertemperatur	-25 °C bis +55 °C (kurzzeitig bis +70 °C)
Maximale Aufstellhöhe	2000 m über NN
Verschmutzungsgrad	3
Glühdrahtfestigkeit	650 °C (nach IEC/EN 60695-2-11)
Verlustleistungsabgabevermögen (Pde)	44 W
Zubehör (optional)	CEE-Anbausteckdose, Schutzkontaktsteckdose, Blindflansch, Tragegriff, Klappständer, Kabelverschraubungen
Montage	Wandmontage (vertikal), ortsveränderlich
Lieferumfang	Gehäuseunterteil mit Tragschiene, Gehäuseoberteil mit Klappfenster, Kurzanleitung, Scharnierbänder, Schrauben, Schraubenabdeckungen

Häufig gestellte Fragen - FLEX 10-E PCE

Wie öffne ich das Klappfenster des FLEX 10-E?

Zum Öffnen des Klappfensters drücken Sie beide Verriegelungen nach unten. Beachten Sie, dass das Fenster nur bei vollständig geschlossenem Zustand die IP-Schutzart gewährleistet.

Welche Schutzart hat das FLEX 10-E?

Das FLEX 10-E hat die Schutzart IP66/IP67 bei geschlossenem Klappfenster und korrekt montierten Schraubenabdeckungen.

Kann das FLEX 10-E in explosionsgefährdeten Bereichen eingesetzt werden?

Nein, das FLEX-Leergehäuse ist nicht für den Einsatz in explosionsfähiger Atmosphäre geeignet. Verwenden Sie es nur in nicht-explosionsgefährdeten Umgebungen.

Aus welchem Material besteht das Gehäuse?

Das Gehäuse besteht aus ABS (Acryl-Butadien-Styrol) und das Klappfenster aus Polycarbonat (PC).

Wie hoch ist die maximale Belastung des Gehäuses?

Die maximale Tragfähigkeit beträgt 10 kg.

Welche Abmessungen hat das FLEX 10-E?

Die Außenabmessungen sind 471 mm (Höhe) x 230 mm (Breite) x 158 mm (Tiefe). Der geschützte Innenraum misst 461 x 220 x 92 mm.

Wie wird das FLEX 10-E an der Wand montiert?

Bohren Sie Montagelöcher (max. Ø 6 mm) an der Rückseite, platzieren Sie das Gehäuseunterteil vertikal mit der Kennzeichnung 'TOP' oben, und schrauben Sie es mit geeigneten Schrauben fest. Verschließen Sie die Löcher mit den mitgelieferten Schraubenabdeckungen.

Welche optionalen Steckdosen können montiert werden?

Es können CEE-Anbausteckdosen (16A/32A, 3- bis 5-polig) und Schutzkontaktsteckdosen (IP54) montiert werden. Für die Montage sind entsprechende Flanschadapter und Dichtungen erforderlich.

Kann das Gehäuse plombiert werden?

Ja, das Gehäuseoberteil und -unterteil können an zwei Gehäuseecken mit einer Kabel- oder Durchziehplombe (max. Ø 2 mm) plombiert werden.

Wie schwer ist das FLEX 10-E?

Das FLEX 10-E wiegt ca. 1,9 kg.

BEDIENUNGSANLEITUNG FLEX 10-E PCE

Leergehäuse für Niederspannungs-Schaltgerätekombinationen

Original Bedienungsanleitung Deutsch: 11205 FLEX BA V2.0 05.2022

© PC Electric Gesellschaft m.b.H.

Dieses Dokument ist urheberrechtlich geschützt.

Der Inhalt dieses Dokumentes ist Eigentum der PC Electric Gesellschaft m.b.H. und darf weder ganz

noch teilweise ohne schriftliche Genehmigung des Rechtsinhabers vervielfältigt oder reproduziert werden.

Änderungen im Sinne der technischen Weiterentwicklung vorbehalten.

Angaben erfolgen ohne Gewähr.

Inhaltsverzeichnis

1. Allgemeine Information....5

1.1 Verwendung dieser Bedienungsanleitung....5
1.2 Zielgruppe 5
1.3 Verantwortung des Herstellers der Schaltgerätekombination 5
1.4 Haftungsbeschränkung 5

2. Sicherheitsinformation ....6

2.1 Arten der Sicherheitshinweise 6
2.2 Allgemeine Sicherheitshinweise 6
2.3 Bestimmungsgemäße Verwendung 7
2.4 Vernünftigerweise vorhersehbare Fehlanwendung 7

3. Konformität....8

3.1 Richtlinien....8
3.2 Normen 8
3.3 Typenetikett 8

4. Technische Daten 9

4.1 Isolierstoff FLEX-Leergehäuse 10
4.2 Schutzarten 10
4.3 Besondere Betriebsbedingungen....10
4.4 Chemikalienverträglichkeit.... 11

5. Produktübersicht 12

5.1 Produktbeschreibung 12
5.2 Modellübersicht....13
5.3 Maßskizze FLEX 6-E/6-S3....14
5.4 Maßskizze FLEX 10-E/10-S4 15

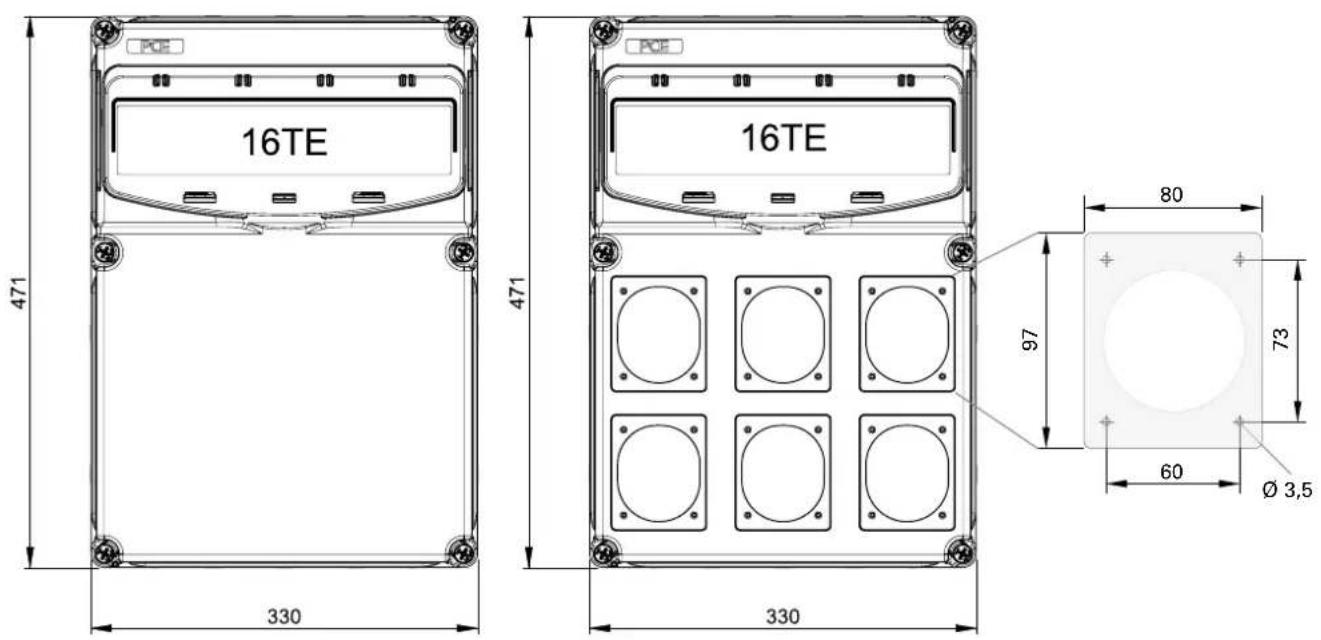

5.5 Maßskizze FLEX 16-E/16-S6....16

6. Lieferumfang 17

7. Montageanleitung ....19

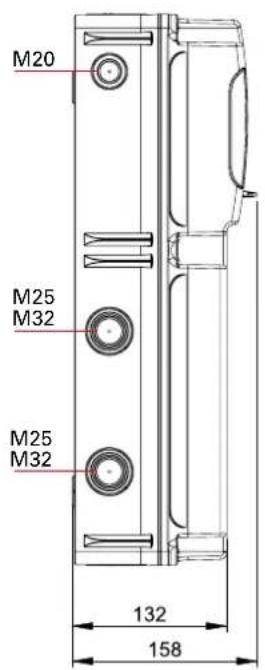

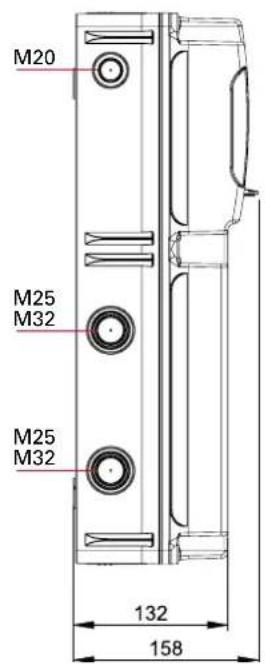

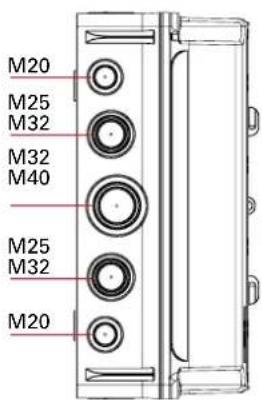

7.1 Öffnungen für Kabelverschraubungen bohren 19

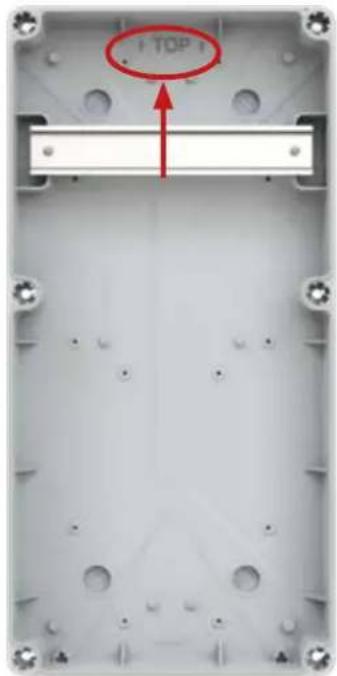

7.2 FLEX-Leergehäuse an der Wand montieren....19
7.3 Scharnierbänder (x2) montieren 21
7.4 Gehäuseoberteil und Gehäuseunterteil festschrauben 21
7.5 Blindflansch montieren (optional) 22
7.6 CEE Anbausteckdose montieren (optional) 22

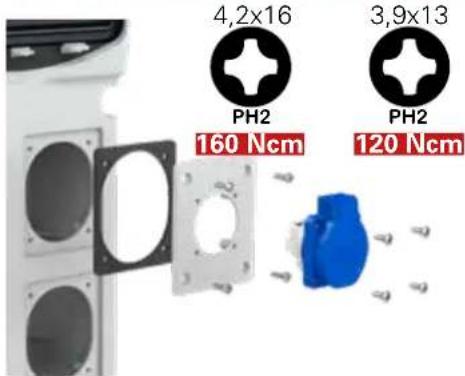

7.7 Schutzkontaktsteckdose montieren (optional) 22

8. Bedienung 23

8.1 Klappfenster öffnen 23

8.2 Klappfenster schließen 23
8.3 Klappfenster absperren (optional)....23
8.4 FLEX-Leergehäuse plombieren (optional)....24

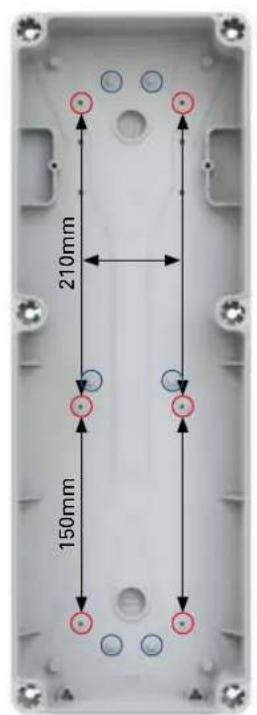

8.5 Zusätzliche Befestigungsmöglichkeiten 24

1. Demontage und Entsorgung 25

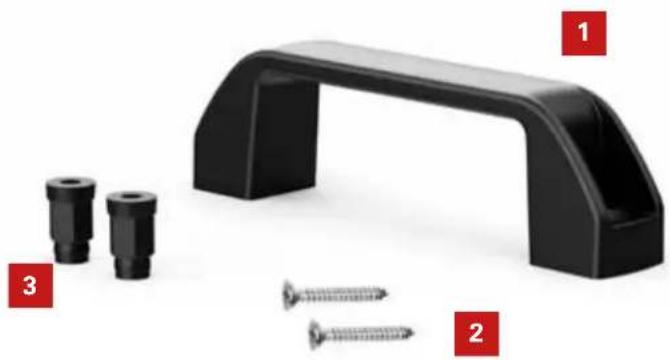

2. Zubehör (optional) 26

1. Allgemeine Information

1.1 Verwendung dieser Bedienungsanleitung

Diese Bedienungsanleitung beinhaltet erforderliche Informationen für die sachgerechte Montage und Bedienung des FLEX-Leergehäuses in allen Lebenszyklusphasen. Die sicherheitstechnischen Informationen gewährleisten den sicheren und effizienten Umgang mit dem FLEX-Leergehäuse für Mensch und Umwelt.

Die Bedienungsanleitung ist ein Bestandteil vom FLEX-Leergehäuse und muss vor Beginn aller Arbeiten sorgfältig von allen Fachkräften gelesen und verstanden werden.

Die Abbildungen dienen dem besseren Verständnis und können von der gelieferten Ausführung abweichen.

1.2 Zielgruppe

Diese Bedienungsanleitung richtet sich an die elektrotechnischen Fachkräfte des Herstellers der Schaltgeräte-kombination.

1.3 Verantwortung des Herstellers der Schaltgerätekombination

Die folgenden Angaben sind für den Hersteller der Schaltgerätekombination verbindlich.

Es liegt in alleiniger Verantwortung des Herstellers der Schaltgerätekombination:

Nur elektrotechnische Fachkräfte mit Arbeiten am FLEX-Leergehäuse beauftragen. Für ausreichende Qualifikationen, Schulungen und Anweisungen sorgen
Erforderliche Dokumente für elektrotechnische Fachkräfte bereitstellen
Funktionsfähige und persönliche Schutzausrüstung bereitstellen
Die länderspezifischen Richtlinien, Sicherheitsverordnungen und zutreffenden Produktnormen einhalten. Alle darin beschriebenen Verfahren und Prüfungen durchführen

Den Potenzialausgleich und Schutzleitereinbindung der eingebauten Schaltgeräte ordnungsgemäß durchführen
Auf die bestimmungsgemäße Verwendung der Einbaukomponenten, notwendige Prüfungen und Dokumentationen achten

Zwecks des besseren Verständnis wird in der Bedienungsanleitung der Hersteller der Schaltgerätekombination als Hersteller bezeichnet.

1.4 Haftungsbeschränkung

Firma PC Electric GmbH übernimmt keine Haftung für entstandene Schäden durch:

Missachtung dieser Bedienungsanleitung
Nicht bestimmungsgemäße Verwendung
Einsatz von nicht qualifiziertem Personal
Einsatz nicht geprüfter Komponenten von Drittanbietern

2. Sicherheitsinformation

2.1 Arten der Sicherheitshinweise

GEFAHR

Bezeichnet unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder schwere Verletzungen die Folge.

WARNUNG

Bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemieden wird, können Tod oder schwere Verletzungen die Folge sein.

VORSICHT

Bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemieden wird, können leichte Verletzungen die Folge sein.

HINWEIS

Hinweis auf eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, kann das Betriebsmittel oder etwas in der Umgebung beschädigt werden.

Kennzeichnet wichtige Informationen.

2.2 Allgemeine Sicherheitshinweise

WARNUNG

Stromschlaggefahr durch unter Spannung stehende Betriebsmittel!

Vor Beginn aller Arbeiten folgende Sicherheitsschritte vornehmen:

• Freischalten
  • Gegen Wiedereinschalten sichern
• Spannungsfreiheit feststellen
• Erden und kurzschließen
• Benachbarte, unter Spannung stehende Teile abdecken oder abschranken

WARNUNG

Stromschlaggefahr durch ein beschädigtes FLEX-Leergehäuse!

Durch Beschädigung des FLEX-Leergehäuses ist die ursprüngliche Schutzart nicht mehr gegeben.

• Bei Beschädigungen des FLEX-Leergehäuses die Schaltgerätekombination sofort außer Betrieb nehmen
• Geeignete persönliche Schutzausrüstung verwenden

WARNUNG

Verletzungsgefahr durch nicht bestimmungsgemäßen Einsatz in explosionsfähiger Atmosphäre!

FLEX-Leergehäuse ist für die Verwendung in explosionsfähiger Atmosphäre nicht ausgelegt.

- Bestimmungsgemäße Verwendung des FLEX-Leergehäuses beachten

HINWEIS

Um Funktion und Sicherheit des FLEX-Leergehäuses zu gewährleisten, ist empfehlenswert, die Komponente und das Zubehör von der Firma PC Electric GmbH zu verwenden.

FLEX-Leergehäuse darf nur durch die elektrotechnischen Fachkräfte weiterverarbeitet werden.

Geeignete und funktionsfähige persönliche Schutzausrüstung bei allen Arbeiten verwenden.

2.3 Bestimmungsgemäße Verwendung

FLEX-Leergehäuse ist geeignet für:

Einbau Schutz- und Steuergeräten, sowie Steckvorrichtungen
Herstellung von Niederspannungs- und Schaltgerätekombinationen nach z.B. Norm-Reihe IEC/EN 61439

Einsatz in den definierten Betriebsbedienungen und vorgegebenen Grenzwerten. Siehe Kapitel „Technische Daten“

Alle Vorgaben zur Montage des FLEX-Leergehäuses und der Betriebsmittel sind einzuhalten. Siehe das Kapitel „Montage“.

2.4 Vernünftigerweise vorhersehbare Fehlanwendung

Bei einer Verwendung außerhalb der vorgegebenen Grenzen oder bei einer Handhabung, die nicht in dieser Bedienungsanleitung beschrieben ist, können die Sicherheit und die Eigenschaften des Produktes beeinträchtigt werden.

Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für daraus entstandene Schäden für Mensch, Umwelt und mögliche Sachschäden haftet Firma PC Electric GmbH nicht.

HINWEIS

FLEX-Leergehäuse ist für die Verwendung in explosionsfähiger Atmosphäre nicht geeignet.

3. Konformität

3.1 Richtlinien

FLEX-Leergehäuse stimmt mit den Anforderungen der folgenden Europäischen Richtlinien überein:

Niederspannungsrichtlinie 2014/35/EU

RoHS 2011/65/EU und 2015/863/EU

3.2 Normen

FLEX-Leergehäuse erfüllt die Anforderungen der Norm IEC/EN 62208.

3.3 Typenetikett

Das Typenetikett befindet sich im Inneren des FLEX-Leergehäuses. Das Typenetikett hat folgende Angaben, wie auf dem Bild unten.

Das ist ein Beispiel und kann von der gelieferten Variante abweichen. Die korrekten Angaben sind am Typenetikett jedes einzelnen FLEX-Leergehäuses abgebildet.

www.pcelectric.at

IP66

IP67

Type 15851606

Empty enclosure FLEX 16-S6 IP66/67

Pde: 57W

Weight/KG: 2,50

IK-Code: IK08

Dimension HxWxD: 471x330x158

Prod. Date

IEC 62208

YYMM 22/05

4. Technische Daten

Außenabmessungen 6-E/6-S3 10-E/10-S4 16-E/16-S6

Höhe (mm) 471 471 471
Breite (mm) 160 230 330
Tiefe (mm) 132 158 158

Innenabmessungen - geschützter Raum

Höhe (mm) 461 461 461
Breite (mm) 150 220 320
Tiefe (mm) 72 92 92

Tragfähigkeit (max.kg)	10	10	10
Gewicht (kg)	1,4	1,9	2,5
Verlustleistungsabgabevermögen (Pde)	33 44 57

Umgebungstemperatur	-25°C bis +40°C
Transport- und Lagertemperaturen	-25°C bis +55°C / kurzzeitig (24h) bis +70°C
Luftfeuchtigkeit bei Innenraumaufstellung	Max. 50% bei max. Umgebungstemperatur von +40°C
Luftfeuchtigkeit Freiluft	Vorübergehend 90%bei max. Umgebungstemperatur von +20°C
IP-Schutzart	IP66/67
IK-Schutzart	IK08
Verschmutzungsgrad	3
Bemessungsisolationsspannung	690 V
Maximale Aufstellhöhe	2000m N.N.
Glühdrahtfestigkeit nach IEC/EN 60695-2-11	650°C

Die angeführten technischen Daten gelten nur für die bestimmungsgemäße Verwendung des FLEX-Leergehäuses.

4.1 Isolierstoff FLEX-Leergehäuse

FLEX-Leergehäuse ist aus isolierendem Material ABS (Acryl-Butadien-Styrol) hergestellt. Das Klappfenster ist aus PC (Polycarbonat) hergestellt.

4.2 Schutzarten

IP-Schutzart

FLEX-Leergehäuse hat bei geschlossenem Klappfenster eine IP-Schutzart von IP66/67.

Bei bestimmungsgemäßer Montage der mitgelieferten Schraubenabdeckungen zum Abdecken der Wandmontageschrauben ist die ursprüngliche IP-Schutzart von IP66/67 für das gesamte FLEX-Leergehäuse gewährleistet.

IK-Schutzart

FLEX-Leergehäuse hat eine IK- Schutzart von IK08. Das entspricht einer Schlagenergie von 5 Joule.

4.3 Besondere Betriebsbedingungen

HINWEIS

Beschädigung der Dichtung möglich!

Beim Einsatz bei Temperaturen unter dem Gefrierpunkt können die Dichtungen am Gehäuseoberteil bzw. am Klappfenster festfrieren. Bei unvorsichtigem Öffnen kann es zu Beschädigungen der Dichtung kommen.

• Klappfenster vorsichtig öffnen
• FLEX-Leergehäuse mit den beschädigten Dichtungen austauschen

HINWEIS

Beschädigung der Komponenten durch Kondenswasserbildung möglich!

Bei den Installationen im Freien, im Umfeld mit schwankender Temperatur oder hoher Feuchtigkeit kann sich das Kondenswasser im Inneren des FLEX-Leergehäuses bilden. Um das zu verhindern:

• FLEX-Leergehäuse mit entsprechenden Vorkehrungen zum Belüften versehen
• Bei der Auswahl der Maßnahmen muss der Hersteller die erforderliche Schutzart berücksichtigen

4.4 Chemikalienverträglichkeit

Die Angaben der Beständigkeit gelten bei Raumtemperatur und können beim Zusammentreffen verschiedener Medien zu unterschiedlichen Beständigkeiten führen.

Die Angaben sind ohne Gewähr und befreien nicht von eigenen Prüfungen und Versuchen, um die konkrete Eignung der Produkte für den beabsichtigten Einsatz festzustellen.

Chemikalien PC ABS	Konzentration	Beständigkeit*
Aceton - -
Aldehyde - o / -
Alkohole o + / o
Ameisensäure 4-5% - +
Amine		- +
Ammoniak	5%	- +
anorganische Salze		+ / o	+
Benzin		o / -	o / -
Benzol		- -
Chlor		o	-
Essigsäure	5%	+	+
Ester		o	-
Ethylether		- -
Fette		+	+
Flusssäure		x	+
Formaldehyd	5%	- +
Glykol		o	x
Glycerin		o	+
Ketone - -
Kraftstoffe		o	+
Methan		+	+
Mineralöle		+	+
Natriumhydroxid	10%	-	+
Natronlauge	2-8% - +
Nitrobenzol		-	x
Öle		+	+
Propanol		+	+
Salpetersäure	2%	+ -
Salzsäure	2%	o	o
Schwefelsäure 50%	+ +
Wasser, Seewasser, kalt		+	+
Wasser, heiß		o	+
Wasserstoffperoxid		+	+
Zitronensäure	10%	+	+

+ beständig

o bedingt beständig

- unbeständig

x keine Angabe

5. Produktübersicht

5.1 Produktbeschreibung

FLEX-Leergehäuse ist ein Verteilergehäuse aus dem Isolierstoff.

FLEX-Leergehäuse besteht aus Gehäuseunterteil und Gehäuseoberteil. Das Gehäuseoberteil ist mit einem Klappfenster ausgerüstet. Hinter dem Klappfenster befindet sich der Einbaubereich für Installationsschaltgeräte auf einer Tragschiene. Die Tragschiene ist am Gehäuseunterteil vormontiert.

1. Gehäuseunterteil
2. Gehäuseoberteil
3. Klappfenster mit Schnappverriegelung und Absperrvorrichtung
4. Schutzkontakt Anbausteckdose (optional)
5. Flanschadapter 50x50 (optional)
6. CEE Anbausteckdose (optional)
7. Blindflansch
8. Gehäuseschraube aus Kunststoff (x6)
9. Öffnung zum Plombieren ∅ 2 mm
10. Bohrmarkierung für Kabelverschraubungen
11. Tragschiene TH35-7,5
12. Schraubenabdeckung (x4)

Die unterschiedlichen Ausstattungsvarianten sind durch die Namenserweiterung „E“ oder „S“ kennzeichnet. Bei den „E“-Modellen ist das Gehäuseoberteil geschlossen. „S“-Modelle verfügen über Ausschnitte zum Anbau der Flanschadapter, Blindflansche, Anbausteckdosen.

5.2 Modellübersicht

max. Teilungseinheiten 6 TE 10 TE 16 TE
Öffnungen für Anbausteckdosen	---
Artikelnummer 15850600 15851000 15851600

Tabelle: Modellübersicht „E“

max. Teilungseinheiten	6 TE	10 TE	16 TE
Öffnungen für Anbausteckdosen	3	4	6
Artikelnummer	15850603	15851004	15851606

FLEX 10-S4
FLEX 16-S6
Tabelle: Modellübersicht „S“

5.3 Maßskizze FLEX 6-E/6-S3

Ansicht vorne

Ansicht hinten

Ansicht seitlich Ansicht oben

5.4 Maßskizze FLEX 10-E/10-S4

Ansicht vorne

Ansicht hinten

Ansicht seitlich Ansicht oben

5.5 Maßskizze FLEX 16-E/16-S6

Ansicht vorne

Ansicht hinten

Ansicht seitlich Ansicht oben

6. Lieferumfang

FLEX 6-E		Menge
1.1	Gehäuseunterteil mit montierter Tragschiene	1
2.1	Gehäuseoberteil mit montiertem Klappfenster und verliergesicherten Gehäuseschrauben	1
3	Kurzanleitung	1
4	Scharnierband	2
5	Linsenkopfschraube DIN 7981 4,8x13	4
6	Schraubenabdeckung	2

FLEX 10-E		Menge
1.2	Gehäuseunterteil mit montierter Tragschiene	1
2.2	Gehäuseoberteil mit montiertem Klappfenster und verliergesicherten Gehäuseschrauben	1
3	Kurzanleitung 1
4	Scharnierband 2
5	Linsenkopfschraube DIN 7981 4,8x13 4
6	Schraubenabdeckung 4

FLEX 16-E		Menge
1.3	Gehäuse mit montierter Tragschiene 1
2.3	Gehäuseoberteil mit montiertem Fenster und verliergesicherten Gehäuseschrauben	1
3	Kurzanleitung 1
4	Scharnierband 2
5	Linsenkopfschraube DIN 7981 4,8x13 4
6	Schraubenabdeckung 4

1.4	Gehäuseunterteil mit montierter Tragschiene 1
2.4	Gehäuseoberteil mit montiertem Klappfenster und verliergesicherten Gehäuseschrauben	1
3	Kurzanleitung 1
4	Scharnierband 2
5	Linsenkopfschraube DIN 7981 4,8x13 4
6	Schraubenabdeckung 2
7	Blindflansch 1
8	Dichtung Flansch 97x80mm 1
9	Linsenkopfschraube DIN 7981 4,2x16 12

1.5	Gehäuseunterteil mit montierter Tragschiene	1
2.5	Gehäuseoberteil mit montiertem Klappfenster und verliergesicherten Gehäuseschrauben	1
3	Kurzanleitung	1
4	Scharnierband	2
5	Linsenkopfschraube DIN 7981 4,8x13	4
6	Schraubenabdeckung	4
7	Blindflansch	1
8	Dichtung Flansch 97x80mm	1
9	Linsenkopfschraube DIN 7981 4,2x16	16

1.6	Gehäuseunterteil mit montierter Tragschiene	1
2.6	Gehäuseoberteil mit montiertem Klappfenster und verliergesicherten Gehäuseschrauben	1
3	Kurzanleitung	1
4	Scharnierband	2
5	Linsenkopfschraube DIN 7981 4,8x13	4
6	Schraubenabdeckung	4
7	Blindflansch	1
8	Dichtung Flansch 97x80mm	1
9	Linsenkopfschraube DIN 7981 4,2x16	24

Diese empfohlene Montageabfolge beschreibt den Zusammenbau des FLEX-Leergehäuses ohne elektrische Installation am Beispiel des Modells FLEX 16-S6.

7.1 Öffnungen für Kabelverschraubungen bohren

Öffnungen für Kabelverschraubungen an den dafür vorgesehen Stellen mit einem Bohrer aufbohren

Einbauhinweise für Kabelverschraubungen der entsprechenden Hersteller beachten

HINWEIS

Öffnungen für Kabelverschraubungen sind nicht zum Ausbrechen geeignet.

7.2 FLEX-Leergehäuse an der Wand montieren

Die zulässigen Gebrauchslagen der Betriebsmittel sind einzuhalten, damit die erforderliche Schutzart gewährleistet ist.

Schutzart IP44 und IP44/54 – Wandbefestigung vertikal, Kennzeichnung „TOP“ oben. Wandbefestigung mit Kennzeichnung „TOP“ seitlich, der Winkel max. 90° (Siehe Bild)

Schutzart IP66/67 – ortsveränderlich, keine Einschränkung der Montagelage

Modelle FLEX 16-E/16-S6 – ortsveränderlich auf Metallständer, freistehend, Kennzeichnung „TOP“ oben.

Montagelöcher mit dem Bohrer an der Rückseite des FLEX-Leergehäuses bohren

Gehäuseunterteil an der ebenen Wand vertikal platzieren. Dabei achten, dass die Kennzeichnung „TOP“ oben positioniert ist
Gehäuseunterteil mit den geeigneten Schrauben festschrauben

Montagelöcher mit den mitgelieferten Schraubenabdeckungen verschließen

Bei den Modellen FLEX 6-E/6-S3 sind nur zwei Schraubenabdeckungen vorhanden.

7.3 Scharnierbänder (x2) montieren

Schritt 1: Scharnierbänder jeweils an der Unterseite des Gehäuseunterteils und Gehäuseoberteils einstecken
Schritt 2: mit den Schrauben (4,8x13) fixieren

Die beiden Scharnierbänder sind montiert

7.4 Gehäuseoberteil und Gehäuseunterteil festschrauben

Gehäuseoberteil und Gehäuseunterteil zusammenklappen
Gehäuseoberteil mit Gehäuseunterteil festschrauben

HINWEIS

PH2 oder Schlitzschraubendreher mit Klingelbreite 5,5-10 mm verwenden. Maximalen Anzugsdrehmoment beachten.

Keinen Akkuschrauber verwenden.

7.5 Blindflansch montieren (optional)

Blindflansch und Flanschdichtung mit Schrauben (4,2x16) festschrauben

7.6 CEE Anbausteckdose montieren (optional)

Anbausteckdose mit Schrauben (4,2x16) und Flanschädichtung (80x97mm) montieren

7.7 Schutzkontaktsteckdose montieren (optional)

Flanschadapter 50x50 und Flanschdichtung mit Schrauben (4,2x16) montieren
Schutzkontaktsteckdose mit Schrauben (3,9x13) montieren

Flanschadapter, Flanschdichtung, Schutzkontaktsteck-dose und CEE Anbausteckdose als Zubehör erhältlich. Siehe Kapitel „Zubehör“.

8. Bedienung

8.1 Klappfenster öffnen

Zum Öffnen des Klappfensters beide Verriegelungen nach unten drücken

8.2 Klappfenster schließen

Beim Schließen des Klappfensters müssen beide Verriegelungen vollständig einrasten („CLICK“-Geräusch)

Bei dem Modell FLEX 6-E/6-S3 ist nur 1. Verriegelung vorhanden.

Schutzart des FLEX-Leergehäuses ist nur bei vollständig geschlossenem Fenster gewährleistet.

8.3 Klappfenster absperren (optional)

Klappfenster ist mittels Vorhängeschloss absperrbar. Lochdurchmesser 7 mm

8.4 FLEX-Leergehäuse plombieren (optional)

Gehäuseoberteil und -Unterteil an zwei Gehäuseecken mit optionaler Kabelplombe oder Durchziehplombe ( max. 2mm) plombieren

8.5 Zusätzliche Befestigungsmöglichkeiten

Im Gehäuseunterteil befinden sich Befestigungsmöglichkeiten zum Bestücken mit Zubehör.

für Vario Connector Klemmleistensystem

(siehe Kapitel „Zubehör“)

9. Demontage und Entsorgung

WARNUNG

Verletzungsgefahr durch nicht ordnungsgemäße Außerbetriebnahme und Demontage!

Vor Beginn aller Arbeiten folgende Sicherheitsschritte vornehmen:

• Freischalten
  • Gegen Wiedereinschalten sichern
• Spannungsfreiheit feststellen
• Erden und kurzschließen
• Benachbarte, unter Spannung stehende Teile abdecken oder abschranken

Am Ende vom Lebenszyklus muss das FLEX-Leergehäuse einer ordnungsgemäßen Entsorgung oder Wertstoffverwertung zugeführt werden.

Dabei müssen die gültigen nationalen gesetzlichen Regelungen und Bestimmungen des Verwenderlandes eingehalten werden.

Um den Recyclingprozess zu vereinfachen sind die Kunststoffteile des FLEX-Leergehäuses mit dem jeweiligen Materialkennzeichen versehen (z.B. >ABS<).

Gehäuseschrauben bestehen aus dem gleichen Material wie Gehäuseoberteil und Gehäuseunterteil.

10. Zubehör (optional)

CEE Anbausteckdose schräg IP44/54

mit Schraubklemmen, Kontakte Messing, Flansch 80x97mm

VPE Art. Nr.

230V~	16A 3-polig 6h	10	413-6f8
400V~	16A 4-polig 6h	10	414-6f8
400V~	16A 5-polig 6h	10	415-6

VPE Art. Nr.

230V~	32A 3-polig 6h	10 423-6
400V~	32A 4-polig 6h	10 424-6
400V~	32A 5-polig 6h	10 425-6

CEE Anbausteckdose schräg IP67

mit Schraubklemmen, Kontakte Messing, Flansch 80x97mm

VPE Art. Nr.

230V~	16A 3-polig 6h	10	4132-6f8
400V~	16A 4-polig 6h	10	4142-6f8
400V~	16A 5-polig 6h	10	4152-6f78

VPE Art. Nr.

230V~	32A 3-polig 6h	10	4232-6f78
400V~	32A 4-polig 6h	10	4242-6f78
400V~	32A 5-polig 6h	10	4252-6f78

Schutzkontakt Anbausteckdose IP54 P-NOVA PLUS

Flansch 50x50mm

rückwärtiger Anschluss

Österr./deut. System	100	1050-0b
Franz./belg. System	100	1040-0b

seitlicher Anschluss

Österr./deut. System	100	1050-0bs
Franz./belg. System	100	1040-0bs

Schutzkontakt Anbausteckdose IP54 S-NOVA®

Flansch 50x50mm

rückwärtiger Anschluss

Österr./deut. System	100	105-0b
Franz./belg. System	100	104-0b

seitlicher Anschluss

Österr./deut. System	100	105-0bs
Franz./belg. System	100	104-0bs

Datenanbaudose IP54

Flansch 50x50mm

VPE Art. Nr.

Inkl. 2x CAT 6_A RJ45 Modul 1 12k452-0e
Datenanbaudose leer mit 1 Öffnung	1	11om-0e
Einbaumodul CAT 6_A RJ45 Modul	1	093617
Einbaumodul USB 2.0 A / USB 2.0 A	1	086317

Weiteres Zubehör und technische Daten sind im PCE-Produktkatalog angeführt: www.pcelectric.at

Blindflansch Art. Nr. 158500

Set bestehend aus:

VPE*

1 Flanschadapter blind 6
2 Dichtung Flansch 6

VPE*-Verpackungseinheit

Flanschadapter 50x50 Art. Nr. 158550

Set bestehend aus:

VPE

1 Flanschadapter 50x50mm 6
2 Dichtung Flansch 6
3 Linsenkopfschraube DIN 7983 3,9x16 zur Montage der Schutzkontaktsteckdose	24

variables Klemmleistensystem

als Anschluss- und Zwischenklemme anwendbar

VPE

1	Vario Connector 2x6pArt. Nr. 667119-2/6	200
2	Vario Connector 2x9pArt. Nr. 667119-2/9	200
3	Vario Connector 5x3pArt. Nr. 667119-5/3	200

Tragegriff Art. Nr. 158502

Set bestehend aus:

VPE

1	Tragegriff 1
2	Schrauben DIN 7983 4,8x32 2
3	Hutmuttern SW* 10 (isoliert) 2

SW*-Schlüsselweite

Bohrungen (∅ 5mm / Abstand 122mm) an Markierungen bohren und Tragegriff mit Schrauben und isolierten Hutmuttern montieren

FLEX 10-E/10-S4

Der Tragegriff ist nur für Modelle FLEX 10-E/10-S4 und FLEX 16-E/16-S6 geeignet.

Klappständer Art. Nr. 598053

nur für FLEX 16-E/16-S6

Montageset für Klappständer

Art. Nr. 158503

1 Schrauben DIN 7981 4,8x25 4

2 Hutmuttern SW* 10 (isoliert) 4

SW*-Schlüsselweite

1

Bei der Verwendung vom Klappständer die Schutzart des FLEX-Leergehäuses beträgt IP66.

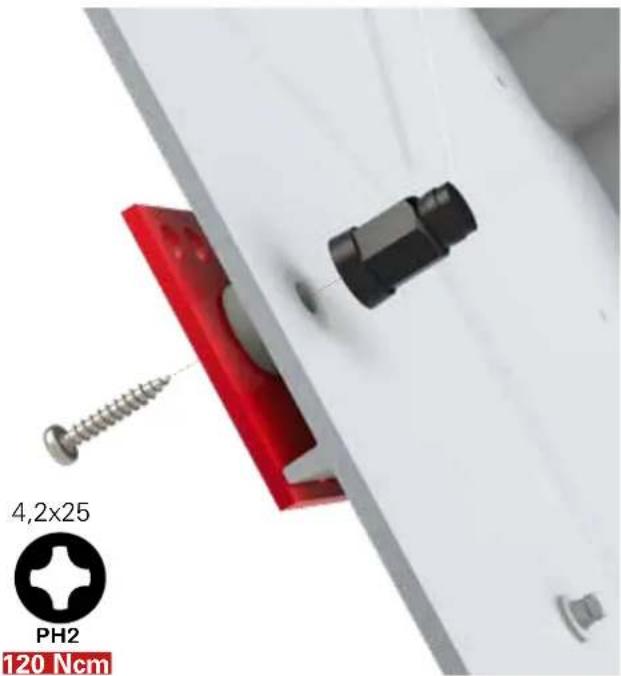

Montage Klappständer

Montagelöcher (∅ 5mm) an den Markierungen (180x260mm) bohren.

Kabelverschraubungen IP66/68 Kunststoff, Farbe lichtgrau (RAL7035)

Größe	Gewindelänge (mm)	Kabel-∅ (mm)	Schlüssel-weite (mm)	VPE (MOQ)	Art. Nr.
M20x1,5	9	6-12	24	100	23201509141
M25x1,5	15	13-18	33	50	23251511181
M32x1,5*	15	18-25	42	25	23321511211
M40x1,5*	18	22-32	53	10	23401513321

*inkl. Flachdichtung

Blindverschraubungen IP54 Kunststoff, Farbe lichtgrau (RAL7035)

Größe	Gewindelänge (mm)		VPE (MOQ)	Art. Nr.
M25x1,5	7		100	2725151010
M32x1,5	8		100	273215101
M40x1,5	9		100	274015101

Gegenmutter Messing vernickelt

Größe	Höhe (mm)	Schlüssel- weite (mm)	VPE (MOQ)	Art. Nr.
M20x1,5	3	24	100	262015009
M25x1,5	3,5	29	100	262515009
M32x1,5	4	36	100	263215009
M40x1,5	4,5	46	50	264015009

Dichtring Anschlussgewinde Gummi schwarz

Größe	Höhe (mm)	∅ außen (mm)	∅ innen (mm)	VPE (MOQ)	Art. Nr.
M20	1	23,5	18,2	100	410814
M25	1	29,5	23,2	50	410808
M32	1	36,5	30,2	25	410810
M40	1	45,5	38,2	10	410811

Druckschraube Kunststoff, Farbe lichtgrau (RAL7035)

Größe	Gewindelänge (mm)	Schlüssel- weite (mm)	∅innen (mm)	VPE (MOQ)	Art. Nr.
M32x1,5	14,5 34 26 25	0530
M40x1,5	16	42	34	10	0526

Abdeckschiene Art. Nr. 2119100

Abdeckschiene blind

6 Teilungseinheiten
